Fabrizio... un interbinario 45 con raggio di curva 371 e 416? sei sicuro di non avere interferenze tra spanciate e derive di testa delle carrozze lunghe? tu fai epoca VI mi pare e quindi le tue carrozze sono da 30 cm. Controlla bene... non vorrei fare il gufo ma temo che avrai problemi...

ciao!

[Docdelburg]

Hai fatto bene a fare tre moduli solamente; le eventuali necessità riguarderebbero un trasloco e non una serie di trasporti ripetuti come gli elementi di un modulare.
E in questi casi, di trasloco intendo, le dimensioni sono quelle che ti permettono giusto di far uscire i moduli dalle porte e farli entrare in un automezzo di medie dimensioni o in un piccolo furgone.

Farai quindi un altro capolavoro paesaggistico?

[Fabrizio]

Ciao Mario, quel che dici e verissimo e l'interferenza c'è in tutto il tratto con curve strette.

Purtroppo è un compromesso a cui sono dovuto scendere per via delle dimensioni e per quel che voglio realizzare dal punto di vista scenico. Il tratto in vista, di raggio 2700 mm (avrei voluto 3700 ma non ho potuto) già con questi raggi è lungo solo poco più di 90 cm.


Da qui che ne consegue che non potranno mai circolare due treni contemporaneamente, come del resto era già con il vecchio plastico.

Prevedo solo la circolazione di un treno per volta.

Spero invece non ci siano interferenze tra il rotabile e le strutture del plastico. Da norme nem ho calcolato la "sagoma di libero passaggio in curva" ed è risultato che mi dovevo tenere con tutte le strutture a 40 mm dall'asse del binario.

Sulla curva da 2700 ci sarà una zona di 150 mm della fine della curva stretta coperta per nascondere l'antiestetica deriva di testa delle vetture (e in quella zona manterrò i 40 mm).

Ho usato queste

http://www.fimf.it/fimf_prec/nem/nem/nem103.html
http://www.fimf.it/fimf_prec/nem/nem/nem102.html

La sagoma di libero passaggio in rettilineo sarebbe 48 mm, ovvero 24 mm dall'asse del binario, cui ho aggiunto la quota "E" di 14 mm (portati a 16 per sicurezza) ricavata da tabella "sagoma di libero passaggio in curva".

Ditemi se ci sono errori, che sono ancora in tempo per rimediare


Non ho voluto nemmeno aggiungere binari di stazionamento o similari, per non complicare la situazione e riuscire a vedere un qualcosa di funzionante in tempi "umani"

[Fabrizio]

Hai fatto bene a fare tre moduli solamente; le eventuali necessità riguarderebbero un trasloco e non una serie di trasporti ripetuti come gli elementi di un modulare.
E in questi casi, di trasloco intendo, le dimensioni sono quelle che ti permettono giusto di far uscire i moduli dalle porte e farli entrare in un automezzo di medie dimensioni o in un piccolo furgone.

Farai quindi un altro capolavoro paesaggistico?

Esatto Mauro, è proprio quello a cui ho pensato. Se farò un trasloco tanto non potrò farlo da solo, altri mobili sono impossibili da portare da solo.... e il furgone ci vorrà comunque. Tanto vale che mi faccio aiutare e carico sul furgone anche i moduli Non sarà una cosa da fare ogni giorno.

Per quel che riguarda il capolavoro.... io spero di riuscire Comunque si, sarà un altro plastico incentrato sull'ambiente. La ferrovia si inserirà in esso e vorrà essere parte integrante del tutto.

Ho anche scaricato le foto della stazione di Manarola che hai messo in altra discussione Gli spunti sono ottimi Spero di poter applicare al nuovo plastico tutte le tecniche che ho visto qui nei forum, tutte cose che non sapevo nel 2007, quando realizzai il vecchio.

Ma prima viene la difficile parte di carpenteria in legno, che dovrà essere sufficientemente precisa.

[Marco16.10]

Ciao Fabrizio, da buon Ligure ti ricordo le stazioni di Riomaggiore e di Vernazza, direi che fanno al caso tuo! Riomaggiore poi ha un paesaggio spettacolare, peccato per i raggi di curvatura che non puoi fare altrimenti. Comunque Riomaggiore aveva vicino al fabbricato viaggiatori un piccolo magazzino merci, del tipo carico e scarico al volo! Ce l'aveva anche vernazza. Se poi hai bisogno di foto o materiale chiedi pure. Io sto rallentando con i lavori perchè sto sistemando architettonicamente la stanza, il plastico è l'ultimo lavoro da fare, tanto i moduli ce li ho già, da vecchio tracciato. Penso che partirai prima di me, sicuramente avrò bisogno di consigli sulla vegetazione, potremmo collaborare per riprodurre il massimo realismo. Se poi hai bisogno del portale di galleria a 3 binari presente a Riomaggiore ho il file cad, me lo sono disegnato perchè anche Framura ha quel portale. Buon proseguimento!

[MrMassy86]

Ottimo inzio Fabrizio, ti auguro buon lavoro Massimiliano

[Fabrizio]

Ciao Fabrizio, da buon Ligure ti ricordo le stazioni di Riomaggiore e di Vernazza, direi che fanno al caso tuo! ...... Se poi hai bisogno di foto o materiale chiedi pure. .... Penso che partirai prima di me, sicuramente avrò bisogno di consigli sulla vegetazione, potremmo collaborare per riprodurre il massimo realismo. Se poi hai bisogno del portale di galleria a 3 binari presente a Riomaggiore ho il file cad, me lo sono disegnato perchè anche Framura ha quel portale. Buon proseguimento!

Ciao Marco, non credo riprodurrò una stazione. In 94 cm fra i due portali non penso sia possibile. Comunque, quando arriverò a decidere per l'ambientazione, vedremo. Andrò a vedere il tuo topic per le misure. Per le foto, se ne hai sicuramente mi torneranno utili, anche se non dovessi riprodurre la stazione vanno bene ugualmente per trarre spunto. Per la vegetazione chiedi pure, anche se dovrò fare anche io un po' di esperimenti

Ottimo inzio Fabrizio, ti auguro buon lavoro Massimiliano

Grazie Massy

Intanto assemblato il primo modulo e verificato gli ingombri

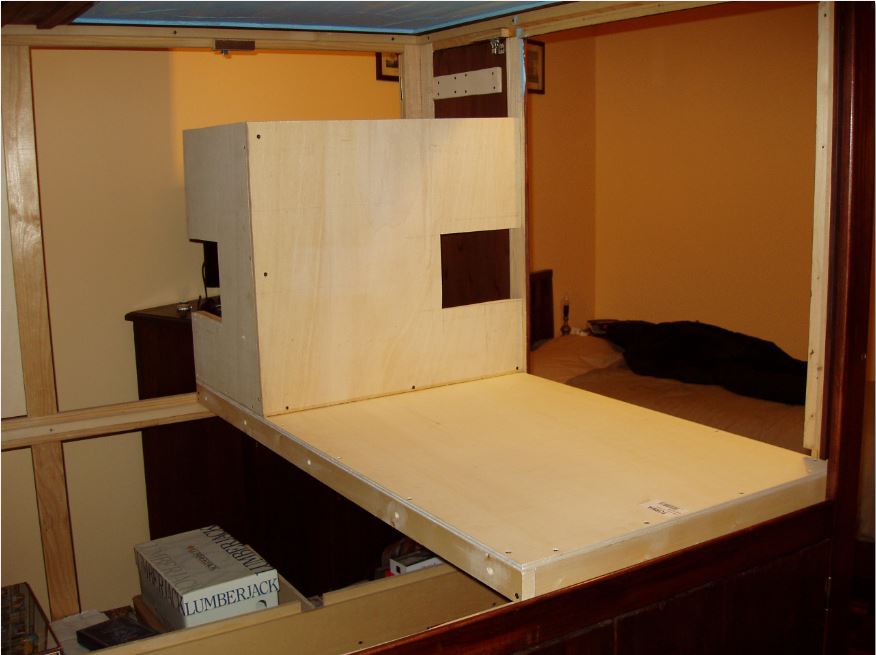

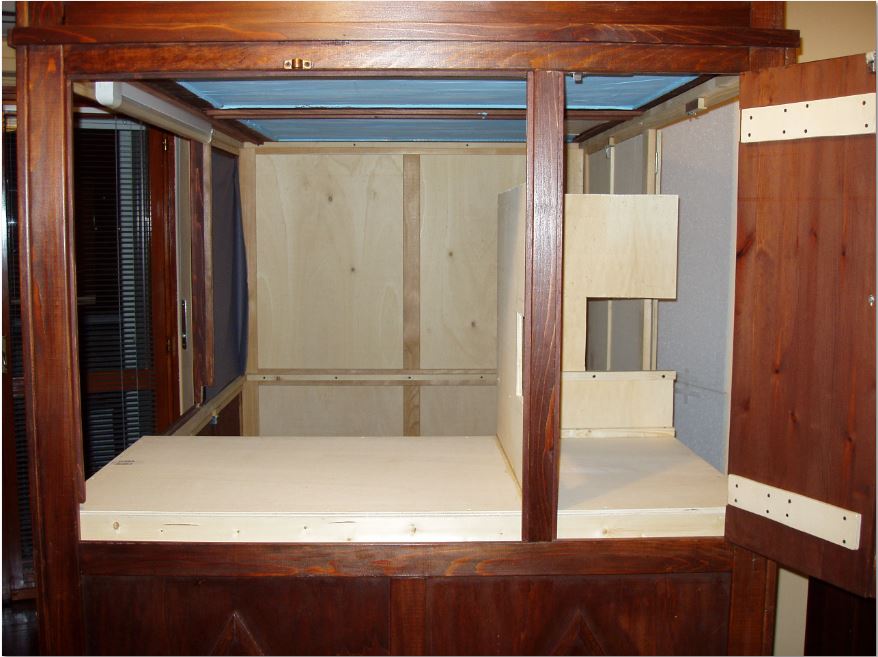

Il modulo di destra all'interno dell'armadio vetrina
Immagine:

61,69 KB

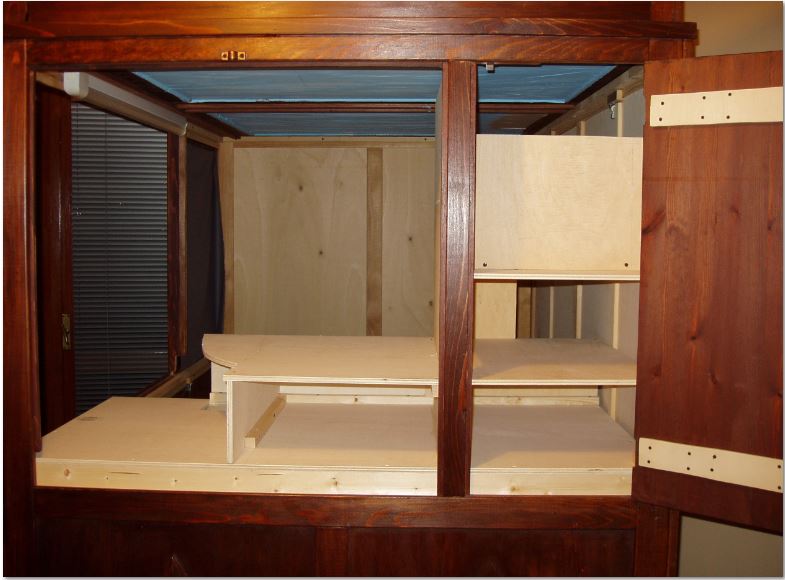

Lato destro:
A sinistra ambientazione con porta a vetri e a destra spazio per il vano comandi. Dalla foto si può notare bene la suddivisione tra spazio per ambientazione e spazio tecnico
Immagine:

85,66 KB

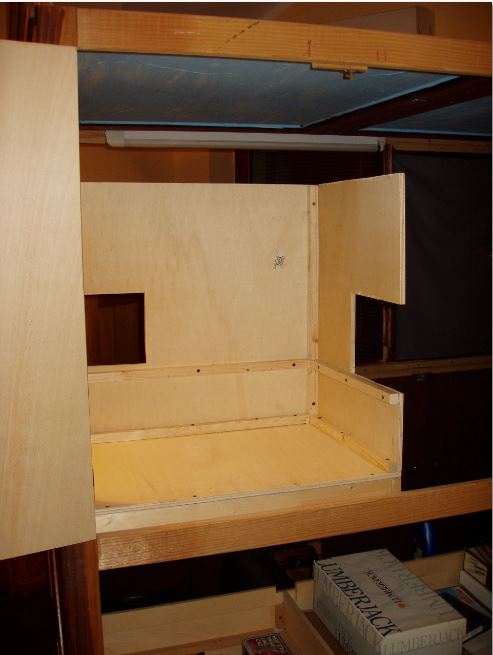

Lato posteriore
Immagine:

42,07 KB

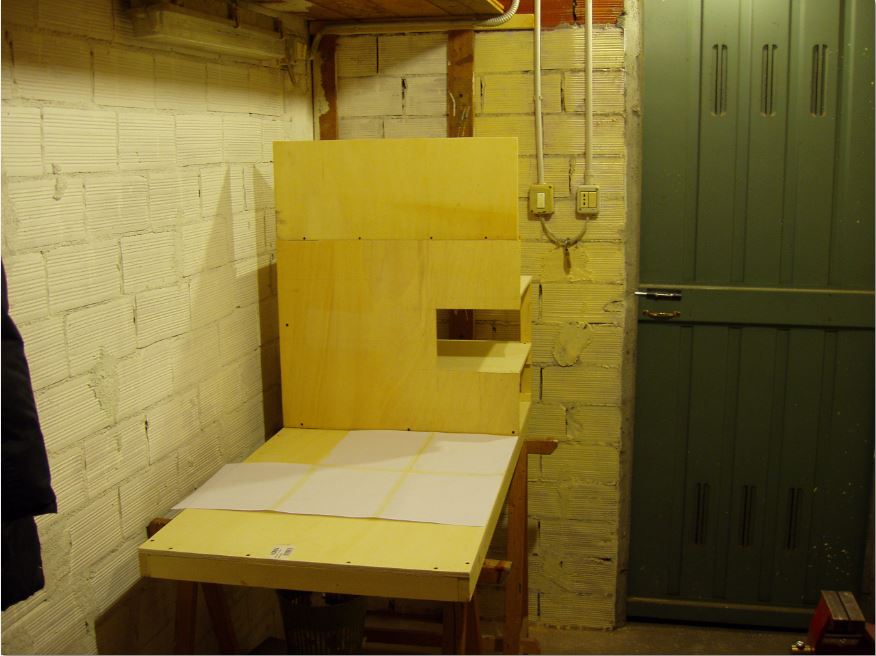

Modulo
Immagine:

73,87 KB

Immagine:

73,58 KB

Ho eseguito alcune modifiche rispetto al progetto originario, ovvero in altezza il modulo è stato ridotto a 53,5 cm per poter entrare in ascensore. Sopra lo stesso ci sarà poi il fondale, amovibile della altezza di 30 cm

[dilan]

Ottimo lavoro, di grande precisione.
Seguirò con piacere gli ulteriori sviluppi.

[Egidio]

Bravo Fabrizio. vedo che il tuo lavoro procede bene....... Saluti. Egidio.

[MrMassy86]

Molto bene Fabrizio, un ottimo lavoro Massimiliano

[Andrea]

Vai alla grande!
Un lavoro ordinato e pulito è una buona base di partenza.

[Fabrizio]

La carpenteria del modulo 1 è quasi terminata

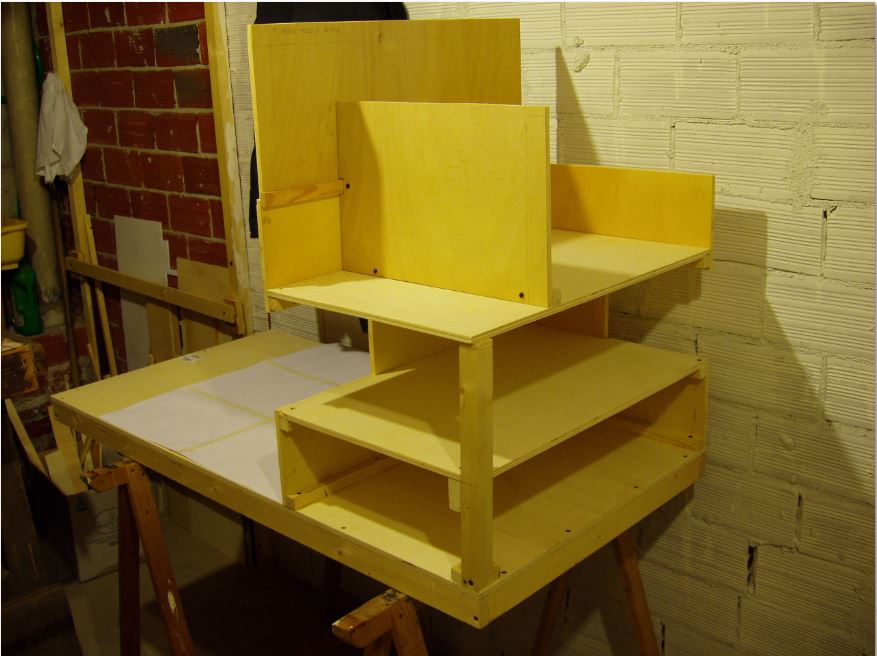

Parte anteriore con pannello superiore amovibile, per la riproduzione del cielo. Grazie al pannello superiore amovibile l'altezza massima del modulo è di 55 cm

Immagine:

77,89 KB


Parte posteriore (zona tecnica) con pannello comandi (ancora vuoto) e scaffalature da usare come ripostiglio.

Immagine:

80,75 KB

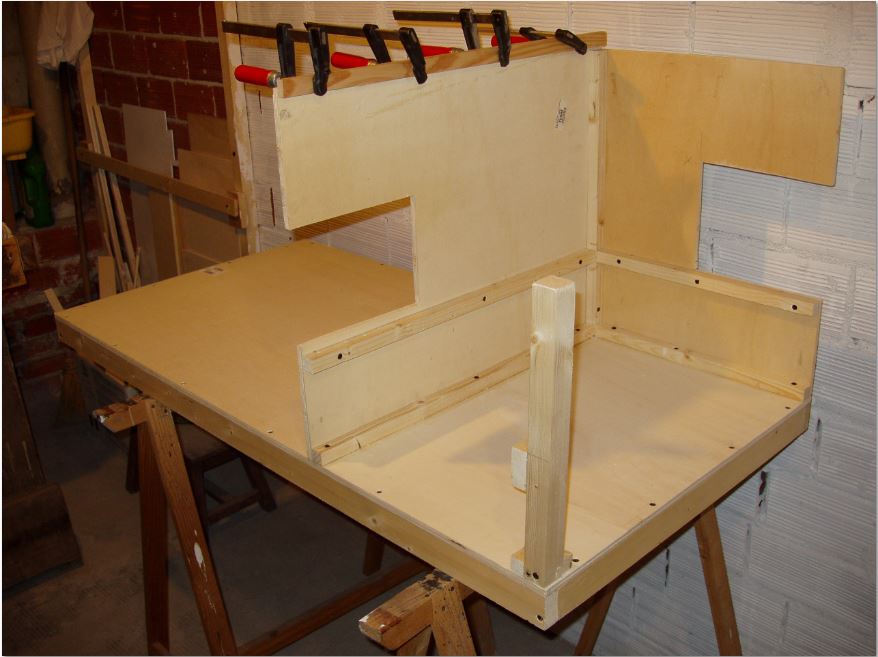

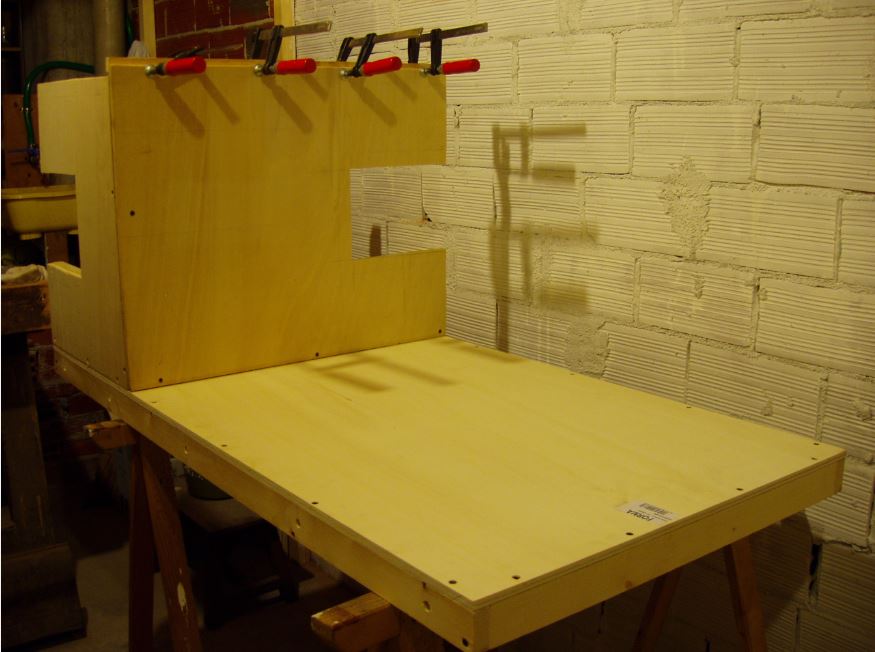

Modulo smontato
Immagine:

65,38 KB

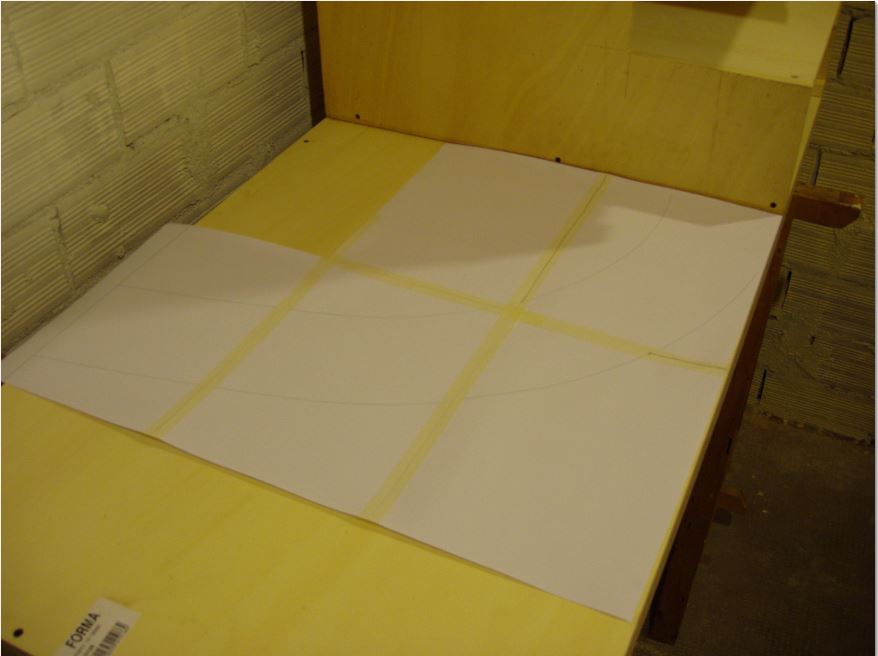

Ora rimane da costruire il piano che sorregge i binari nella parte anteriore. Ho già provveduto a realizzare una dima in carta con la quale taglierò un compensato dello spessore di 10 mm che sarà poi fissato a 16 cm di altezza sulla parte frontale.



Immagine:

48,33 KB

[Egidio]

Noto con piacere che stai procedendo davvero bene. Fabrizio. Questa e' la fase, credo, piu' noiosa. Ma se fatta bene
garantira' un risultato ottimale quando si sviluppera' il plastico stesso. Saluti. Egidio.

[Marco16.10]

Queste sono le fondamenta, se le fai bene come vedo, il resto viene di conseguenza!

[Fabrizio]

Grazie ragazzi

Diciamo che a livello di falegnameria qualche imperfezione c'è....ma speriamo non faccia danni.

[Marshall61]

Anche se non commento molto seguo gli sviluppi e da quanto vedo stai andando alla grande.....BRAVO Fabrizio!!!!

Ciao, Carlo

[MrMassy86]

Bel lavoro Fabrizio Massimiliano

[Fabrizio]

La carpenteria del primo modulo è terminata

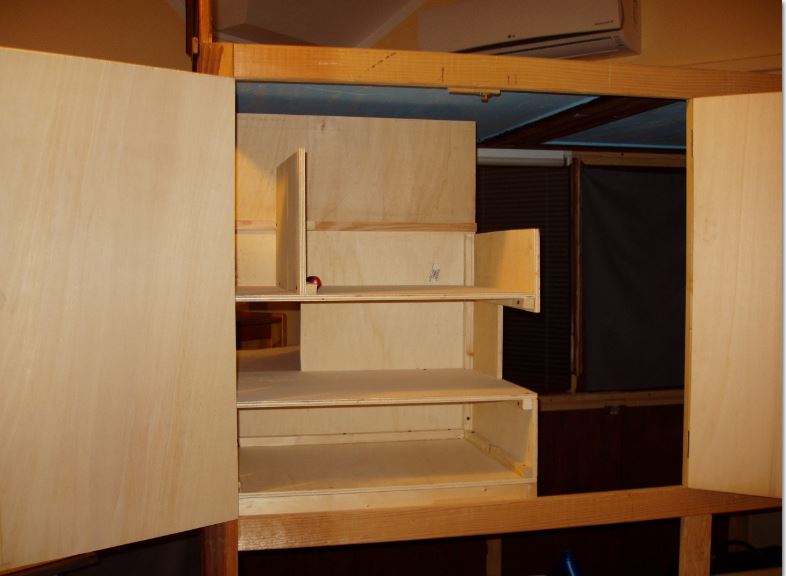

Retro: Vano Tecnico per deposito materiali
Immagine:

48,02 KB


Fianco: parte sinistra con ambientazione e destra vano comandi
Immagine:

67,19 KB

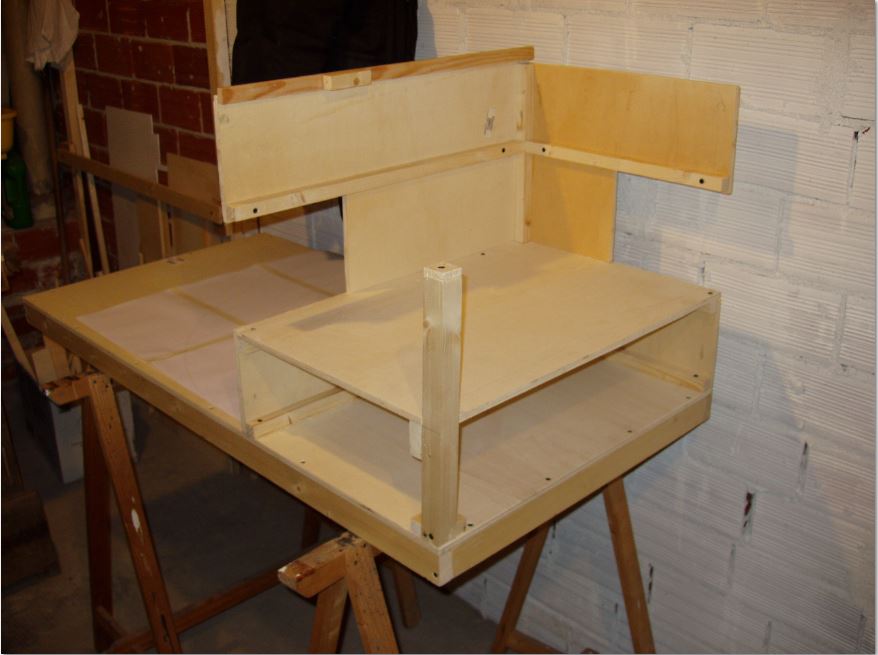

Fronte: si può notare l'accenno della sede ferroviaria, in curva e rialzata di 16 cm sul livello del piano dove sorgerà il mare.
Immagine:

51,77 KB

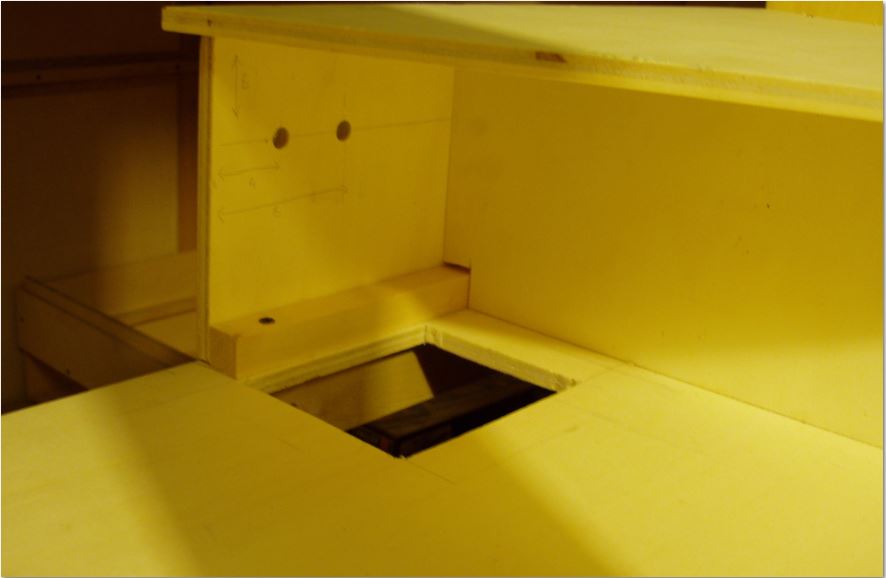

Botola per l'accesso ai bulloni di fissaggio tra moduli
Immagine:

37,91 KB


Nei prossimi giorni inizierò la progettazione del modulo centrale. Dopo la costruzione del modulo centrale potrò fare le prime prove di accoppiamento, per stabilire se il sistema funziona.

[Egidio]

Bravo Fabrizio. Saluti. Egidio.

[MrMassy86]

Ottimo Fabrizio, continua cosi Massimiliano

[Andreacaimano656]

Bravo Fabrizio, continua così
Ciao
Andrea

[Andrea]

Complimenti Fabrizio, vedo che non lasci nulla al caso.

[Fabrizio]

Grazie a tutti

Andrea, speriamo, ho dei dubbi sugli accoppiamenti tra moduli. Col modulate in TT ci sono le testate apposite, qui no.... speriamo che tutto combaci in maniera sufficientemente precisa.

Sul retro non è un grosso problema, essendo che metterò dei binari flessibili non coperti da ballast e fissati solo con dei chiodini.

Sul fronte invece occorre fare la giunzione in curva, con ballast e con sopraelevazione della rotaia esterna [xx(]

[Marshall61]

Gran bel lavoro Fabrizio ed ottime soluzioni, stai andando alla grande....

Ciao, Carlo

[antonino91]

Hai un ottima manualità, penso che te la caverai alla grande anche con le giunzioni. Aggiornaci. :geek:
