Plastico Isola

[Supergolosone]

ho completato il progetto del plastico con le sue linee che girano per le montagna mentre heidi fa ciao alle caprette

2d


3d



vedendo cosi la zona industriale è molto sacrificata poco spazio forse è meglio collocarla veramente in modulino a parte e a formale la L.

per il resto ci sono un po' di linee e i due elicoidali sono attaccati uno alla stazione di montagna Elicoidale di dx discesa mentre dall'altra parte avremo in cima la segheria con un ricovero.
in prossimità della segheria non riesco in nessun modo a raccordarlo forse è l'orario e una soluzione non la vedo

grazie per le critiche, consigli , suggerimenti accetto tutto.

saluti dal supergolosone

plastico Isola.rar (515,13 KB)

[adobel55]

Ho guardato bene l'ultimo progetto, mi domando. Come si accede alla stazione grande, se è una stazione.
Non c'è spazio per una strada di accesso, almeno dalle foto non le vedo.
Ciao.
Adolfo

[Supergolosone]

ciao Adolfo grazie della tua osservazione.

Con il tuo punto di vista mi sono convinto di più a mettere la PG%RL in un altro modulo e al suo posto creare la città con le sue strade

[Supergolosone]

cosi dovrebbe andare bene su tutto



l'unico problema è la salita dell'elicoidale sx non riesco proprio a raccordarla con la linea arancio che si svincola dall'azzurra per creare la zona segheria.

7 moduli completi

se qualcuno voglia darmi una dritta lascio il file scarm

plastico isola finito.rar (15,94 KB)

saluti dal supergolosone

[cf69]

Libero, devi rivedere qualcosa negli intrecci delle linee in corrispondenza delle due zone con le rampe elicoidali.
Ti ho mandato un mp con la spiegazione (o presunta tale), del problema.

[adobel55]

Sempre secondo il mio gusto, togliere la linea blu del raccordo ditta Adler e metterei la stazione così è ben raccordata con il paese.
Ciao.
Adolfo

[cf69]

Mi accodo ad Adolfo per quanto riguarda la stazione, anche se in realtà, Libero l'ha pensata distinta dalle case e raccordata al paese tramite il pl di sinistra.
Secondo me più che abolire il raccordo, dovresti rivedere un attimo gli interbinari ed inserire il marciapiede tra il secondo binario ed il terzo.

[roy67]

Io non metterei alcun raccordo con la linea arancio, anzi, eliminerei i deviatoi. E' già molto complesso così com'è...

Ma.. La linea gialla e rosa, non hanno più la stazione nascosta?
Sono dei semplici ovali?

[cf69]

Roy, ti rispondo per Libero, mi ha mandato un mp dove a seguito di alcune problematiche da me sollevate, mi ha scritto di aver completamente modificato il tracciato ridisegnando alcune linee; non ci resta che attendere la sua modifica.

[Supergolosone]

io mi arrendo

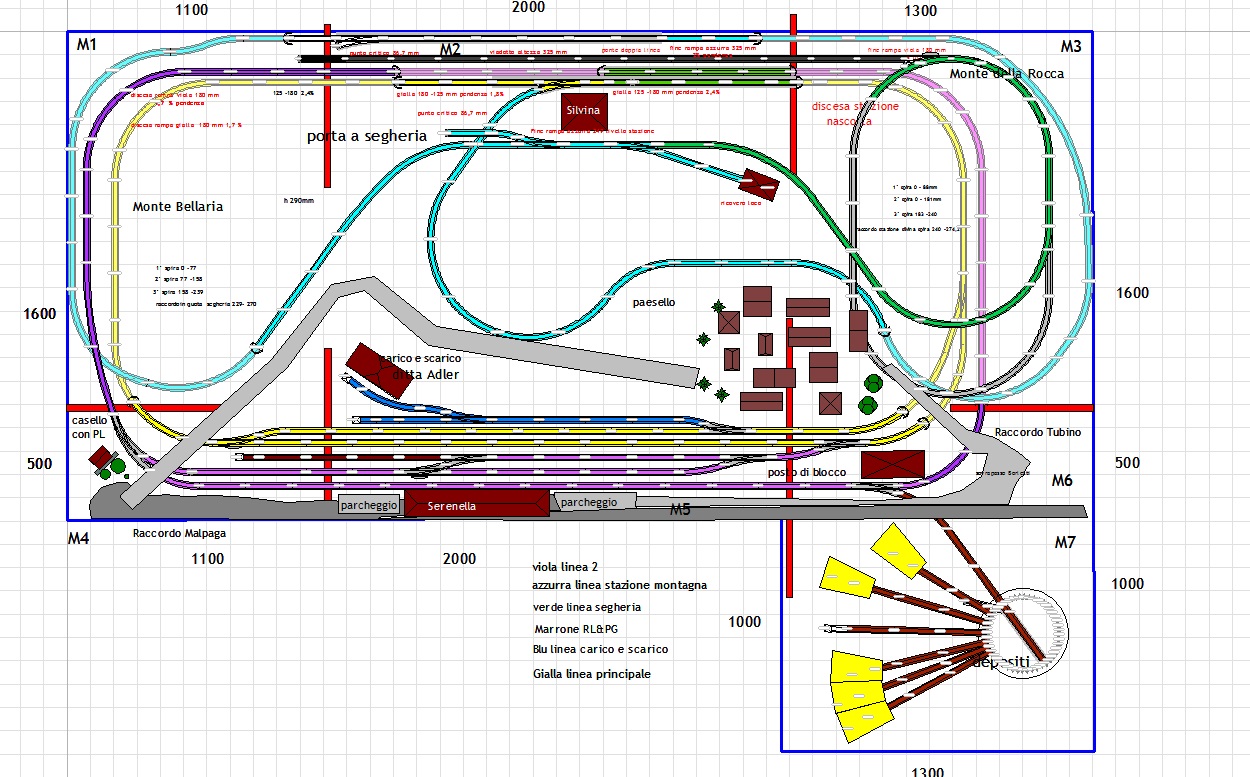

Immagine:

388,77 KB

dico cosi perché non riesco a posizionare l'elicoidale di sx in ogni posto che lo metto ci sono le altezze che non vanno bene.
invece per l'altro elicoidale lo posizionato cosi e si scende direttamente dalla stazione di montagna. dalla stazione ho messo anche uno scambio che potrebbe portare alla testa dell'elicoidale dall'altra parte dove sorgerà la segheria.
Roy e Fabio la discesa è ottima dell'eli di dx stazione a 274 a 0 ma l'altro elicoidale non riesco proprio a posizionarlo forse troppe ore davanti allo schermo e non riesco a vedere le cose facili ; comunque ho pensato a 2 ipotesi. dalla segheria si collega quota 0 oppure dal viadotto alto 350 ho messo lo scambio però cè la linea azzurra che rompe le @@

per Adolfo io ho adottato una soluzione così della stazione FV casello ecc, perché nel mio paese è fatta proprio così ma non per forza devo copiare la realtà . mi piaceva anche il carico e scarico perché mettevo una cancellata e accesso dalla strada. lascio il file di scarm se qualcuno sa risolvermi questo dilemma dell'elicoidale. grazie.
Ps i rettilnei neri sono la stazione nascosta.
saluti dal supergolosone

plastico isola finito.rar (15,68 KB)

[cf69]

Libero, non ti prometto nulla............... per adesso ho scaricato il file.

[Supergolosone]

ok Fabio

[Supergolosone]

buon giorno ho lottato con il progetto e chi la dura la vince e ho vinto la 1° battaglia.

ho voluto ripartire dalla stazione nascosta e vedere di raccordarla al piano FV ed uscita dopo tanti tentativi una buona soluzione. a questo tentativo ho incollato e ricostruito una linea, dopo aver letto i vS commenti vedo di rincollare le altre 2 linee. a voi la foto

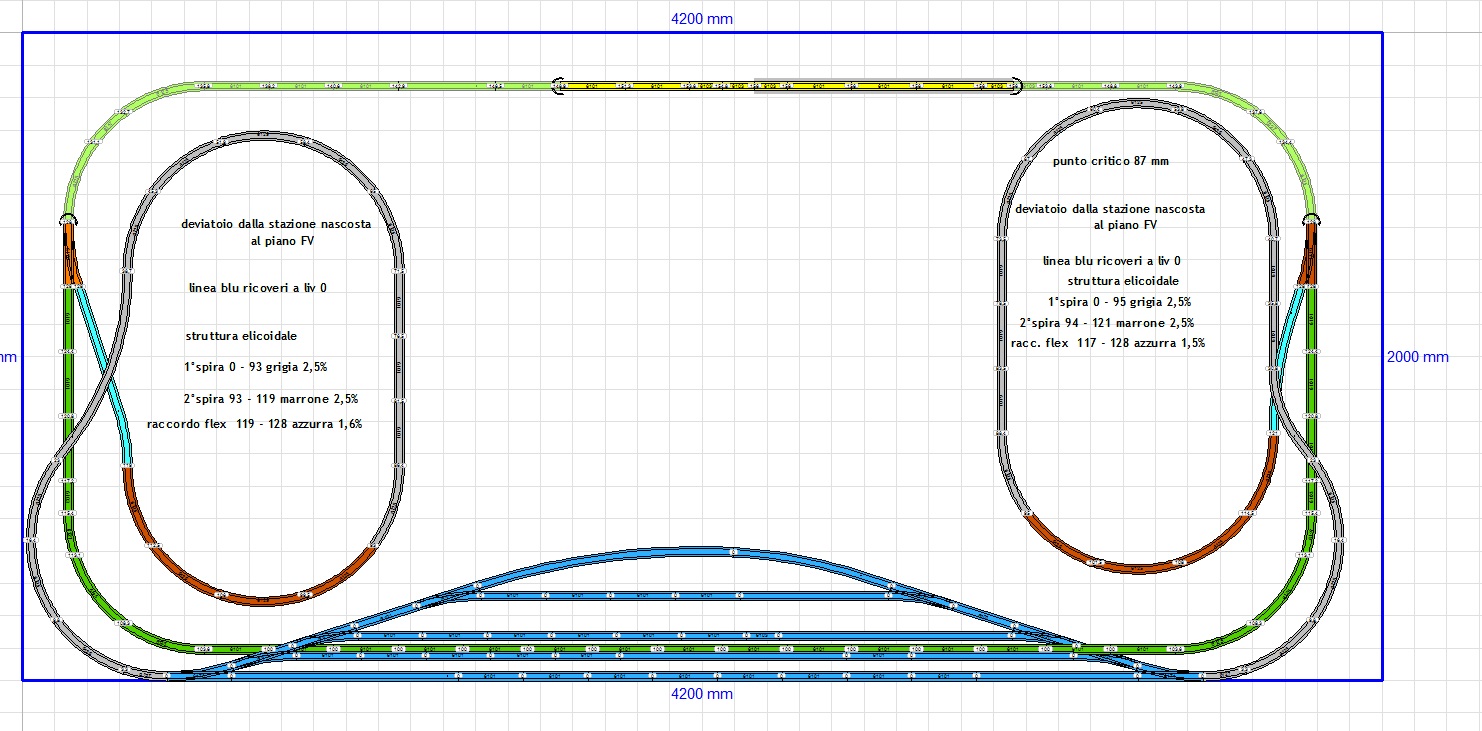

Immagine:

318,18 KB

dalla foto potete leggere che le pendenze non hanno superato il 2,5% e ho dovuto aggiungere i flex e allargarmi verso l'esterno per allungare i binari di ricoveri, in questo modo il più lungo misura 2,80 mt
dopo che riaddatterò le altre 2 linee vedo di usare solo uno di questo raccordo l'altro lo volevo dalle linee di alta quota tipo dalla stazione della montagna.

a voi il giudizio.

a dimenticavo il piano del Fv ho fatto un conto approssimativo è lo portato a 1 MT dite che è basso?

notte

[Andrea]

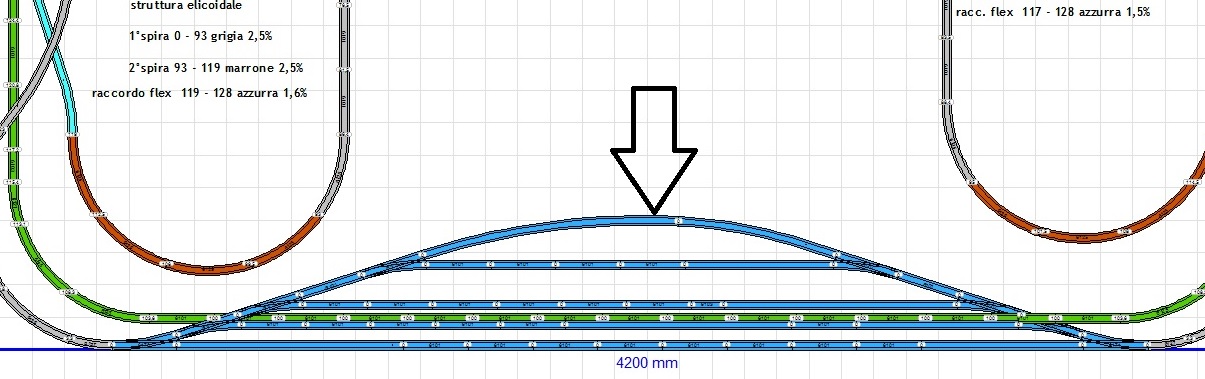

Questa curva non mi convince.
Non hai pensato di raddrizzarla?

[Supergolosone]

Questa volta volevo chiede delucidazioni sulla costruzione del modulo

Penso che chiunque inizi a costruire un modulo ha le idee confuse come me.

mi domandavo dove potevo reperire schede tecniche che mi mostri le misure di modulo h0 standard; altezza gambe, larghezza della testata h della testata.
Se come nel mio caso devo fate la stazione nascosta devo raddoppiare le misure?
se monto un elicoidale come il nel progetto come faccio a inserirlo dentro a un modulo, devo spaccarlo in due

grazie della Vs risposta

grazie Andrea della tua osservazione, forse il sonno non mi ha fatto vedere come era panciotto.

[cf69]

Libero,
a meno che non segui delle normative del settore, sviluppate per plastici modulari, quali ad esempio: FIMF, Fremo o quelle che si sono date i soci GasTT qui, non ci sono delle dimensioni standard da rispettare. Nulla vieta che tu adotti uno standard già normato.

Per i tuoi moduli, devi considerare che abbiano una profondità tale che tu possa lavorarci agevolmente allungando un braccio ed un'altezza che non ti faccia venire il mal di schiena o ti costringa ad usare una scala e per ultimo, una volta smontati si possano maneggiare/trasportare/riporre facilmente.
Questi sono solo consigli, puoi fare e disfare quello che vuoi, alla fine il plastico è tuo e tu devi trarne soddisfazione.

[Andrea]

Libero,
a meno che non segui delle normative del settore, sviluppate per plastici modulari, quali ad esempio: FIMF, Fremo o quelle che si sono date i soci GasTT qui, non ci sono delle dimensioni standard da rispettare.

Esatto!
Difficile però, per un plastico del genere, adottare uno standard già normato.

[Supergolosone]

ormai è una settimana che ci lotto con questo progetto e a furia di leggere e informarmi e rompere le scatole a chi ne sa più di me, sono arrivato a una conclusione. altezza 1 mt con 70cm di gamba.
Le misure sono quelle di scarm.
il metro lo divido cosi.

ruota 5 mm - gamba 70 cm - telaio 3cm - sostegni per plastico 12cm - pannello 5 mm = 95cm /100cm.
il telaio ho intenzione di farlo con un legno che ha misure 20x60
sulla spalletta che misura 60 ho intenzione di creare un telaio con listelli che misurano 30x60.



lo spazio che rimane sotto alla griglia cioè 30x100 creo la prigione per la gamba con il sistema che adotta il GAS TT con galletto.

il mio dubbio non sono pochi 3cm per incastrare una gamba lunga 70??.

la griglia dà accesso totalmente alla stazione nascosta.


tutto su plastico Isola.rar (8,81 KB)

[cf69]

<div align="center" id="quote2"><table class="quote"><tr><td class="quotetd"></td></tr><tr><td class="quotetd2"><span class="quotetext">il mio dubbio non sono pochi 3cm per incastrare una gamba lunga 70??.[/quote]

In effetti sono pochi, dovresti riuscire a far incastrare la gamba in modo che aderisca alla tua "spalletta" su tutta l'altezza di quest'ultima.
Se guardi le foto dei moduli GasTT riesci a capire meglio come fare, che non a leggere i miei tentativi di essere chiaro nella spiegazione.

[Supergolosone]

ho visto tutte le guide sul GASTT dei moduli infatti le idee me sono fatte più chiare ma ancora confuse.

un altra soluzione è allontanare la gamba e mettergli un legnetto 3x6 nell'angolo e in questo caso la prigione si incastrerebbe nella parte misurante 6cm ma ho la gamba non attaccata all'angolo e ho paura per la sua stabilità.

[cf69]

Hai ragione, se inserisci spessori/distanziali si vengono a creare delle leve e la gamba verrà soggetta a forze che la destabilizzeranno.
Devi mantenere necessariamente, la posizione in aderenza all'angolo.

[Supergolosone]

Dopo tanti ragionamenti e tentativi personali andati non a buon fine posso dire che è concluso il progetto Isola grazie a Fabio (cf69) e si può iniziare ad aprire il cantiere.

Immagine:

83,32 KB

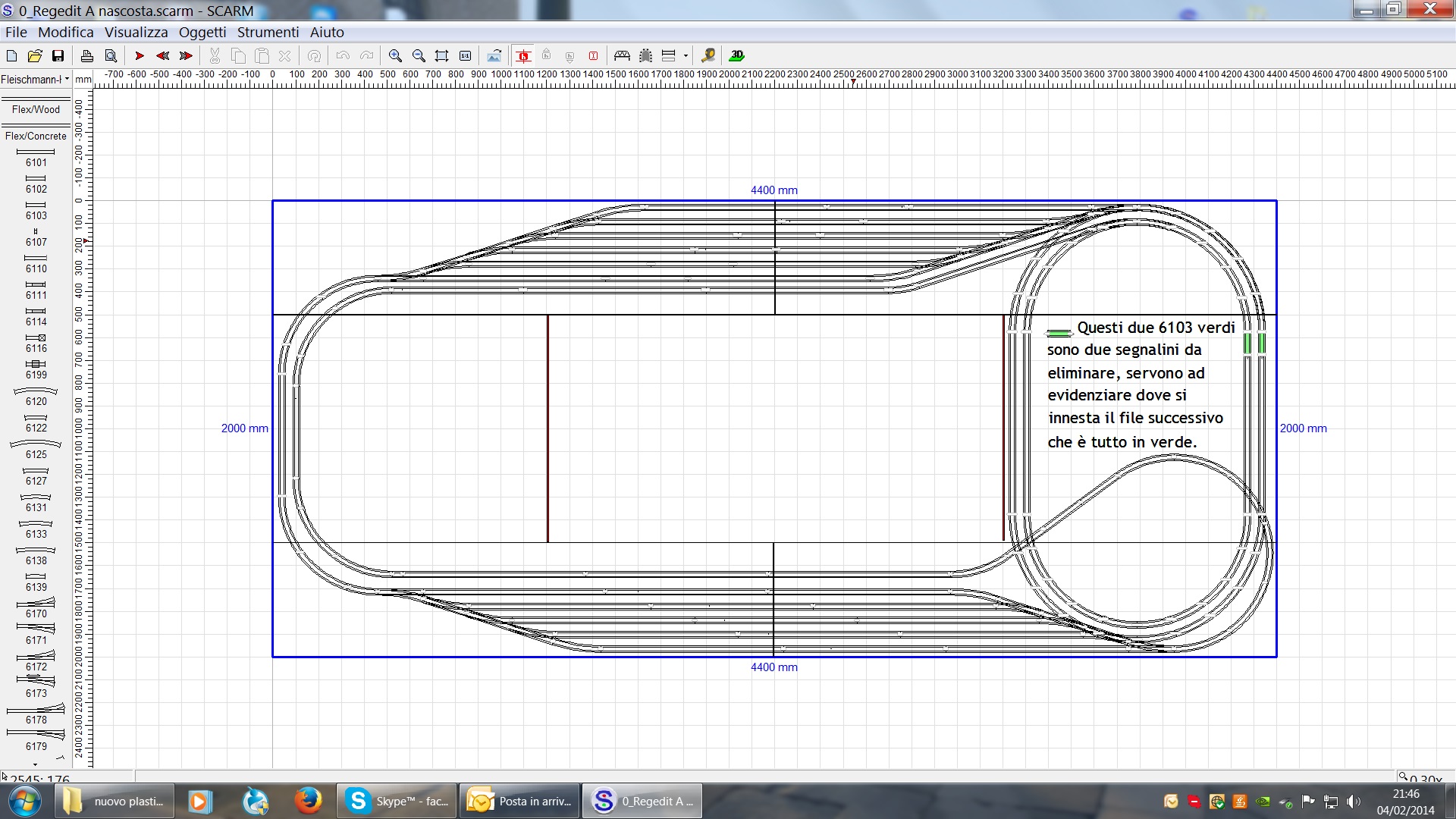

Stazione nascosta

Immagine:

569,39 KB

Piano FV

Immagine:

614,12 KB

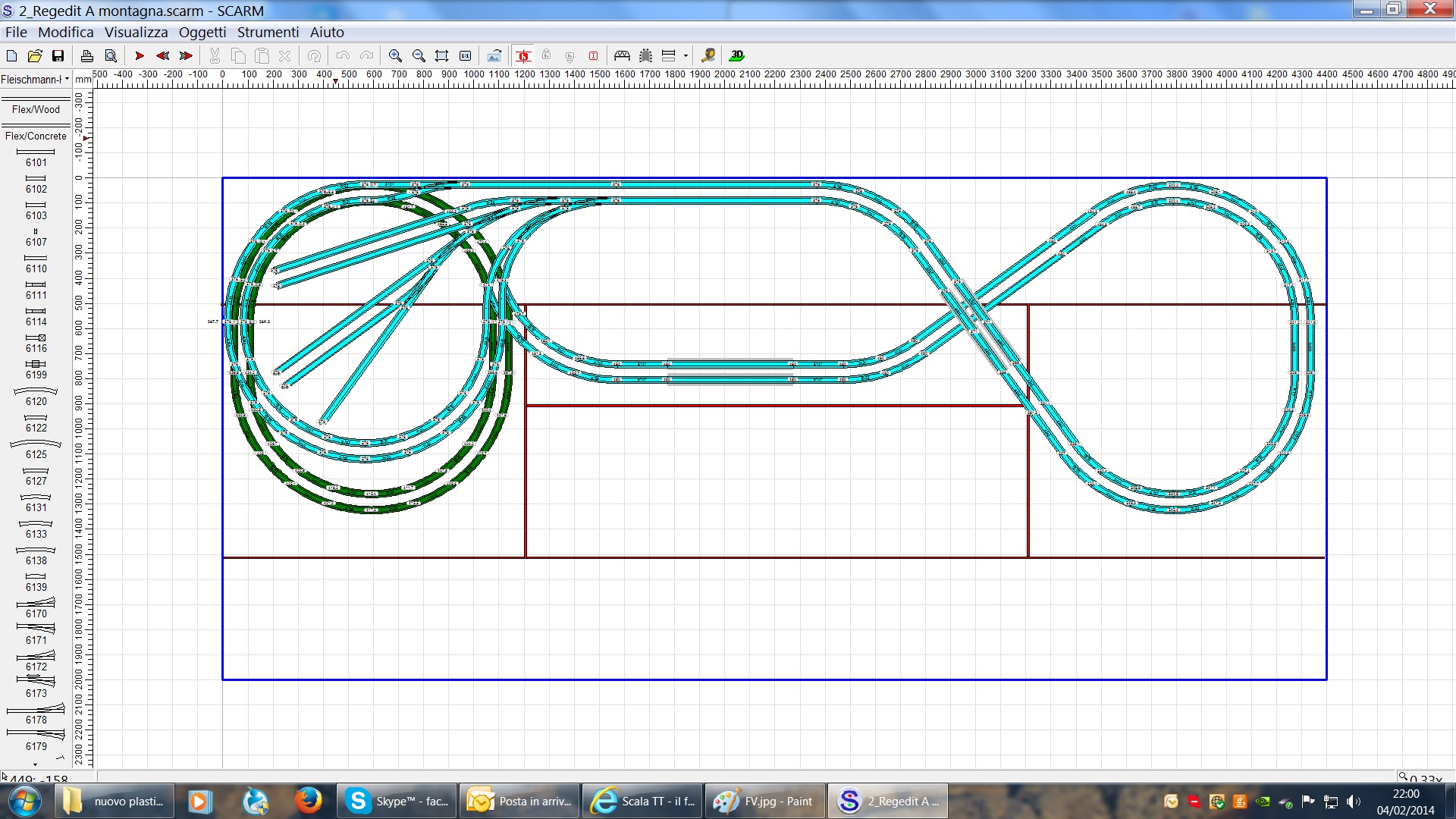

Stazione di montagna



Immagine:

620,67 KB

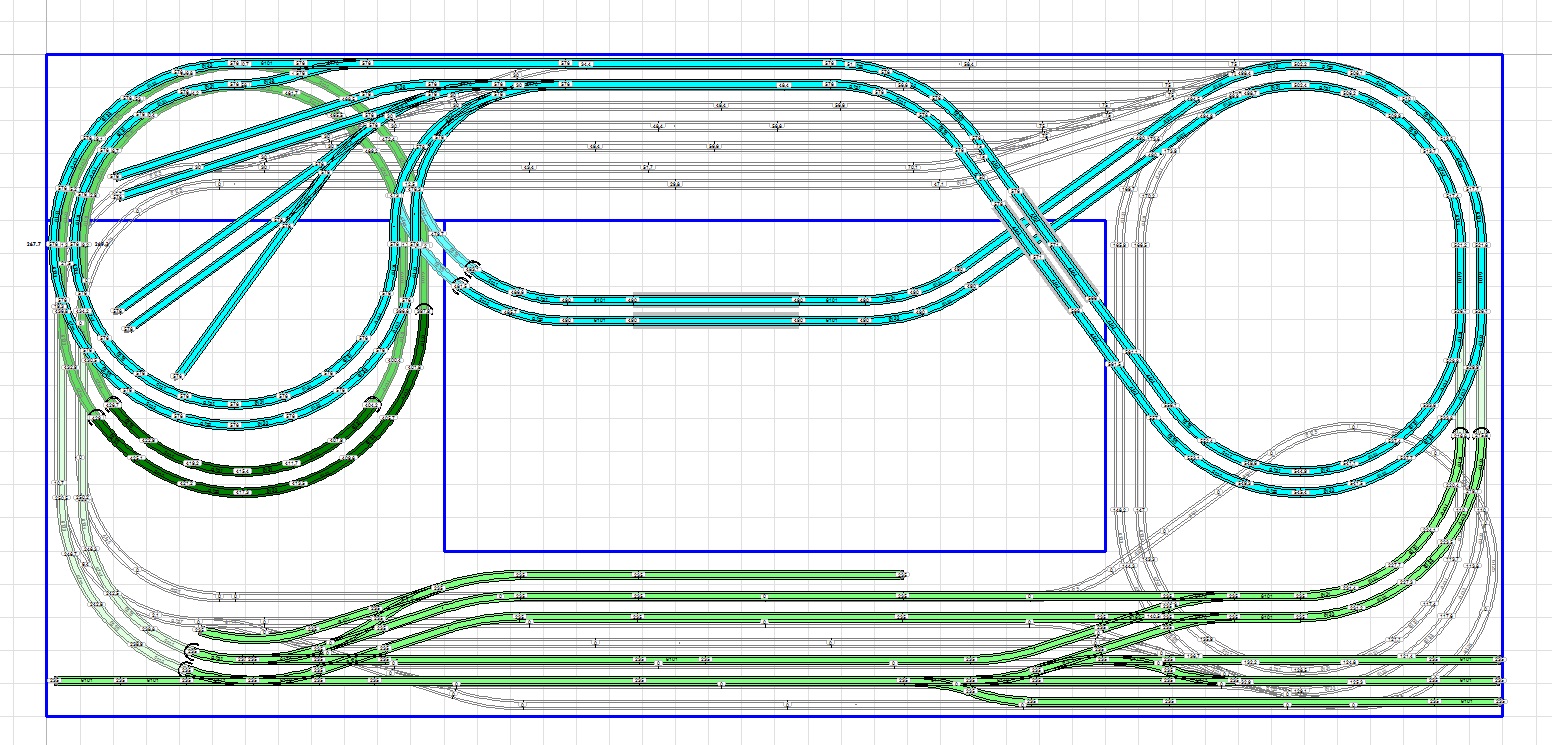

Il plastico full

Immagine:

470,9 KB

A voi la parola grazie

saluti dal Supergolosone

Ps è in progettazione ancora il modulo RL%PG

[MrMassy86]

Complimenti per il progetto Libero, molto bell
in bocca al lupo per i lavori Massimiliano

[Supergolosone]

Buona sera a tutti

a un mese esatto dalla decisione di costruire un plastico come quello come sopra elencato, mi sono accorto che la soluzione presa era troppo complicata nella sua realizzazione anche per via di tutti gli scambi da comprare. troppo complicato realizzarlo e troppo alto le spese per i binari.

dopo questa decisione ho contattato ancora il mago di scarm , il mitico Fabio e con un progetto trovato sul web abbiamo apportato delle modifiche e adattandolo agli spazi a mia disposizione (allungati). .

Le scelte prese sono

1) armamento Horby
2) misure 4mtx 2mt con stazione nascosta sottostante abbandonando la scelta della L.

Inizio a postare 2 file per far vedere i tracciati.

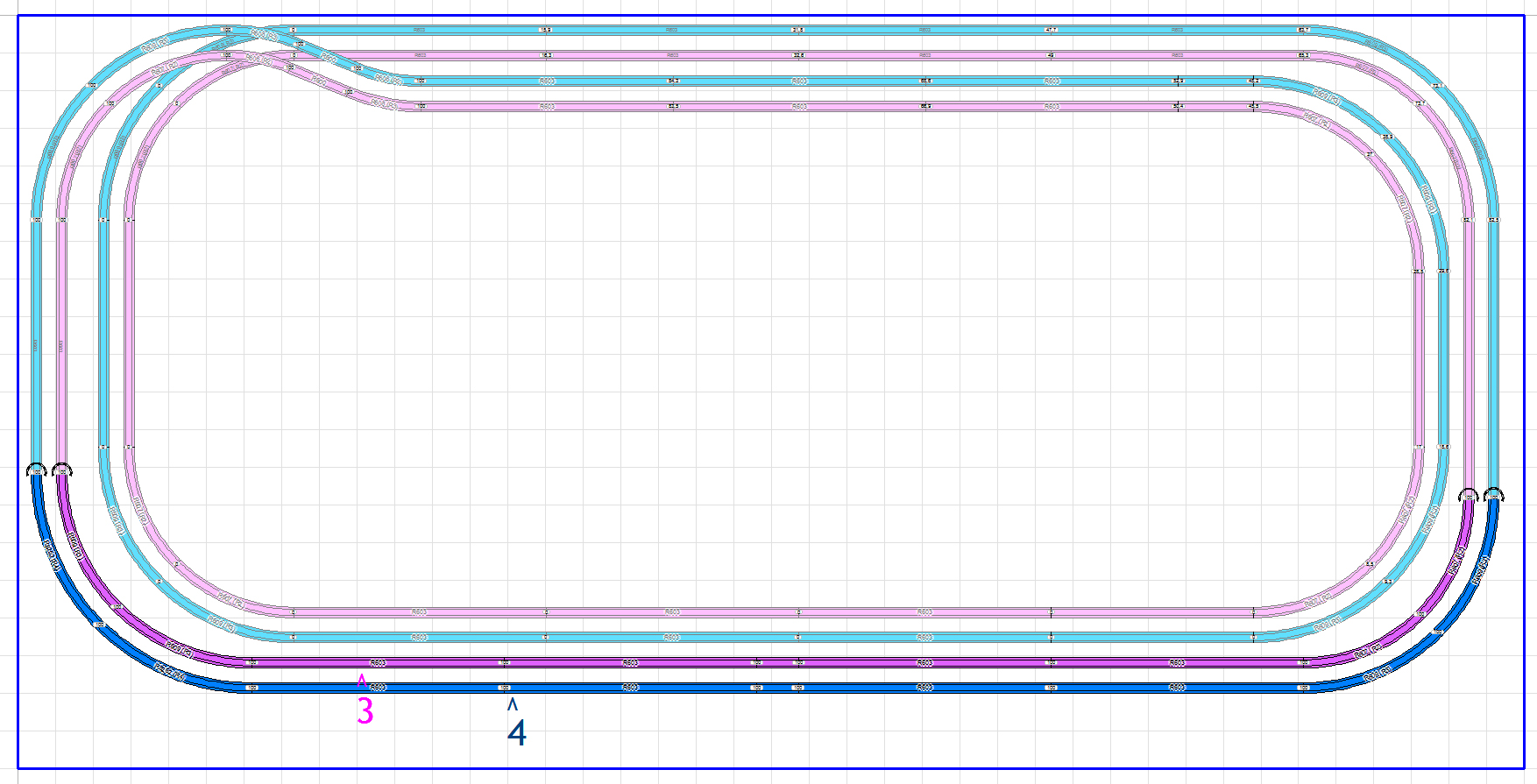

dalla stazione nascosta (linea azzurra e rosa) liv. 0 si arriva a 10 cm al piano FV

Immagine:

556,52 KB

Le altre 2 linee con l'elicoidale e la stazione di montagna




Le 4 linee del plastico con stazione nascosta



in questo tracciato si vede tutti tracciati si aggiungerà i 4 tratti di ricovero nella staz. nascosta e in quota nella stazione la piattaforma girevole e qualche deposito.

ultima foto come dovrebbe venire approssivamente la scenografia del plastico.

ho finito di annoiarvi





idee prese dal sito http://www.csnetwork.it/plastico-easy-scala-h0.html

[MrMassy86]

Libero, il progetto mi sembra buono immagino che sia ancora da ultimare nei dettagli, oltre all'assenza ancora dei binari di sosta nella stazione ombra, per come è sviluppato ora risultano 4 linee completamente indipendenti tra loro, devi vedere come inserire i vari scambi in stazione per variare i convogli da un itinerario ad un altro ciao e buon lavoro Massimiliano
