Idea per plastico: servono consigli

[ChioCCia79]

Grazie Gian Paolo, aspetto più che volentieri qualche tuo suggerimento/variante.

Ho pensato ad una doppia linea esclusivamente per scopi ludici (non pensando a quanto potesse essere veritiera calata nello spazio che ho a disposizione). Dato che la gestione, almeno inizialmente, sarà solo manuale e che, oltre a me, il principale utilzzatore sarà mio figlio (7 anni), pensavo che avere due linee "indipendenti" (una per senso di marcia) potesse essere una buona soluzione per evitare danni.

Come ti ho detto inizialmente però sono apertissimo a qualsiasi varizione, anche a stravolgere completamente il progetto (l'ho già fatto una volta e posso farlo ancora).

[fscaimano]

quoto l'ultimo intervento di Giancarlo. Lui di tracciati ne sà quindi seguilo pedissequamente!

[fscaimano]

sinceramente, nessuno dei tracciati postati sino ad ora mi piace. D'altronde tu stesso hai ammesso di aver preso spunto da un manuale marklin, questi sono stati pensati almeno negli anni 60 e per circolazione tedesca...
La miglior fonte d'ispirazione è la realtà ma a nche qui sul forum puoi trovare spunti interessanti (tanto per citarne qualcuno dei più belli, i lavori di Giulio Barberini, Pesitalia, Giancarlo, Qdp e molti altri che ora mi sfuggono...)

[ChioCCia79]

Stravolto il progetto

In generale il layout non mi dispiace però:
- la linea secondaria (arancione) ha senso (a me piace )? Se sì, devo trovare il modo di collegarla alla principale...
- la stazione nascosta è un po' troppo corta (forse dovrei invertire l'ingresso nell'elicoidale di sinistra, guadsagnando un bel po di spazio)
- gli elicoidali hanno raggi R3 (484) e R4 (546), troppo poco?

[MrMassy86]

Il progetto è molto bello e interessante, mi piace Massimiliano

[Andreacaimano656]

Progetto interessante, attendo gli sviluppi
Ciao
Andrea

[Egidio]

Condivido anch' io....... Saluti. Egidio.

[ChioCCia79]

Eccomi di nuovo alla carica. Questo è il risultato finale, ho qualche perplessità sulla stazione principale (potete osservarla meglio nella seconda immagine)






La struttura è quella che vedete (già costruita). Attualmente sto posando i binari della stazione nascosta, passerò poi agli elicoidali e, nel frattempo, volevo qualche consiglio sul piano binari della stazione principale (binari fucsia). I binari verdi rappresentano una linea secondaria a trazione termica (anche questa da valutare).

Cosa ne pensate?

[58dedo]

ciao Stefano,
una curiosità, non riuscendo a leggere le quote, il piano stazione a che quota rispetto alla linea secondaria?

[Docdelburg]

La cosa che salta subito agli occhi è la mancanza di un'asta di manovra per il pur breve scalo merci. Non puoi pensare di invadere la linea di corsa ogni volta che devi muovere un carro.
Al posto del deviatoio che introduce ai due tronchini del magazzino (o al posto del deviatoio subito prima) puoi mettere un inglese doppio e fare un'asta di manovra che ha spazio fino all'angolo superiore sinistro del piano.

[ChioCCia79]

ciao Stefano,
una curiosità, non riuscendo a leggere le quote, il piano stazione a che quota rispetto alla linea secondaria?

Ciao Diego, prendendo come riferimento il piano stazione nascosto a quota 0, la stazione principale è a quota 250mm (sono 2 giri e mezzo di elicoidale), mentre la linea a trazione termica (colore verde) scende da 250mm fino a circa 150mm.

[ChioCCia79]

La cosa che salta subito agli occhi è la mancanza di un'asta di manovra per il pur breve scalo merci. Non puoi pensare di invadere la linea di corsa ogni volta che devi muovere un carro.
Al posto del deviatoio che introduce ai due tronchini del magazzino (o al posto del deviatoio subito prima) puoi mettere un inglese doppio e fare un'asta di manovra che ha spazio fino all'angolo superiore sinistro del piano.

Grazie Mauro, provvederò ad inserire l'asta di manovra. Ovviamente rimangono in attesa di altri suggerimenti/critiche

[MrMassy86]

Bel progetto, condivido quanto già espresso da Mauro Massimiliano

[ChioCCia79]

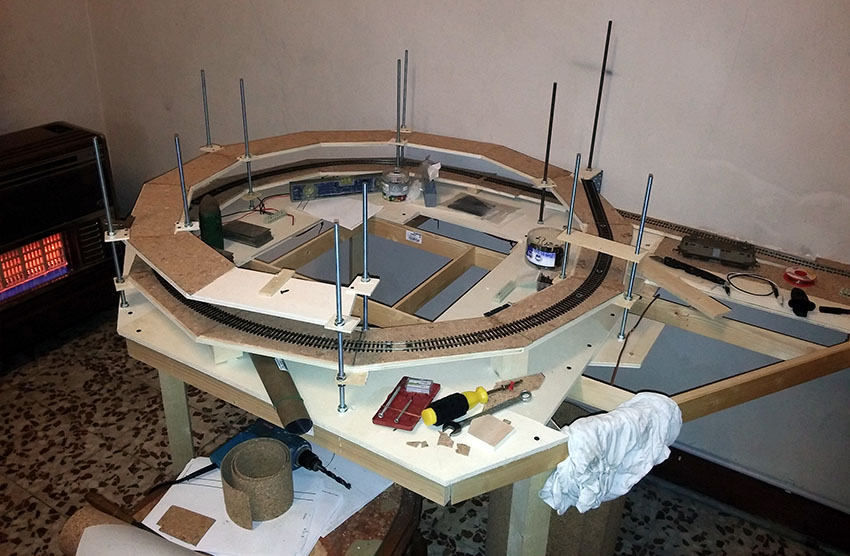

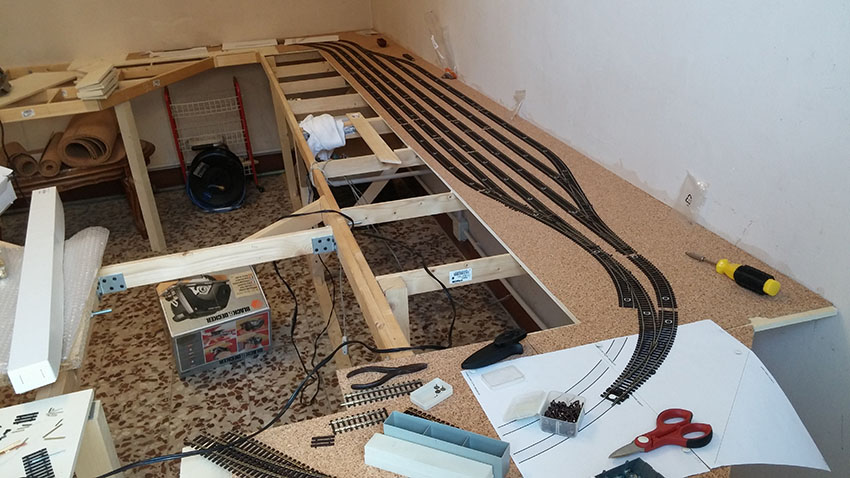

Iniziati i lavori: struttura, stazione nascosta e inizio elicoidale di sinistra

Immagine:

139,04 KB


Immagine:

143,57 KB

[matteob]

Molto bene. Una curiosità, che raggio hanno le curve che compongono l'elicoidale?

[ChioCCia79]

L'elicoidale in foto è a singolo binario e il raggio è circa 50cm (esattamente piko R3 da 484 mm).

Il secondo elicoidale, a doppio binario, sarà costruito con R3 e R4 sempre piko (484mm e 546mm).

[matteob]

Grazie, a occhio sembrava più piccolo. Ciao :geek:

[stizzy]

Uno dei più bei plastici (con stazione sotto) che abbia mai avuto modo di vedere stava su http://mobablog.info ma purtroppo non c'è più.
Fortunatamente le planimetrie e le foto sono state riproposte qui
http://www.amiciscalan.com/forum/viewto ... =34&t=6616
E' in scala N ma con le opportune conversioni in H0 dovrebbe essere 400x180 cm circa.

[Egidio]

Bravo Stefano, stai andando alla grande. Saluti. Egidio.

[MrMassy86]

Ottimo lavoro Massimiliano

[ChioCCia79]

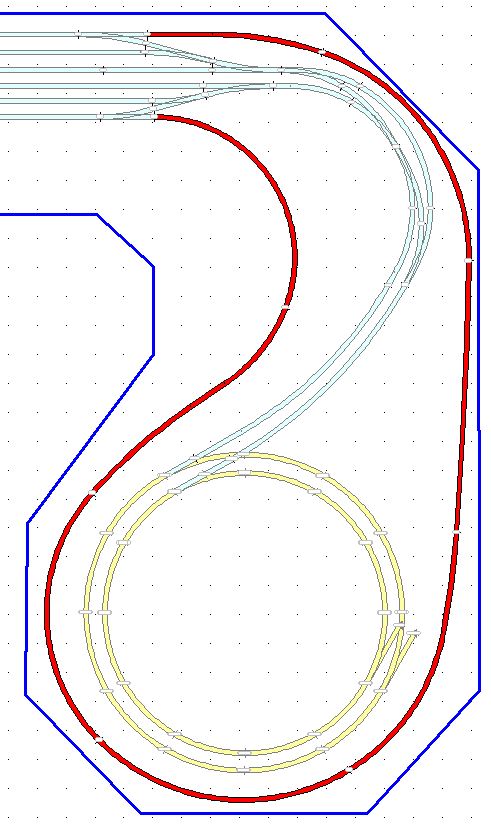

Ragionando sul progetto mi sono reso conto di aver lo spazio per poter inserire una sorta di cappio per invertire i convogli non reversibili.

Immagine:

80,82 KB

Secondo voi ha senso o non ne vale la pena? Se decidessi di farlo oltre ai moduli pronti per gestirlo in DCC (es. lenz lk200) esiste qualche altra soluzione? Mi sembrava di aver letto da qualche parte che con i sensori di assorbimento (tipo quelli di Nuccio DCCWorld) si potesse fare qualcosa.

[ChioCCia79]

I lavori proseguono, lenti, ma proseguono Appena riesco carico qualche nuova foto con gli avanzamenti (completato elicoidale di sinistra, iniziato quello di destra e creato piano stazione principale).

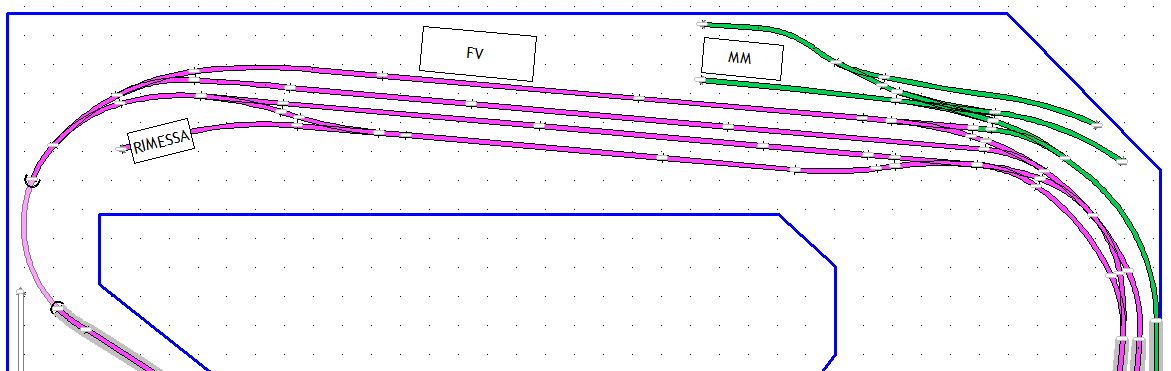

Nel frattempo, ho modificato il piano stazione principale, portando il magazzino merci a destra (guardando il fabbricato viaggaitori) per aver un po' più di spazio di manovra.
Cosa ne pensate?

Inoltre ne approfitto per iniziare a chiedere che tipo di segnali avrò bisogno (a portale, a stante) e dove andranno piazzati.

Immagine:

86,7 KB

[MrMassy86]

Bene Stefano, il progetto della stazione rivisto mi sembra molto buono, aspettiamo nuove foto Massimiliano

[Egidio]

Ottimo lavoro Stefano !! Saluti. Egidio.

[ChioCCia79]

Ecco alcune foto di avanzamento lavori.

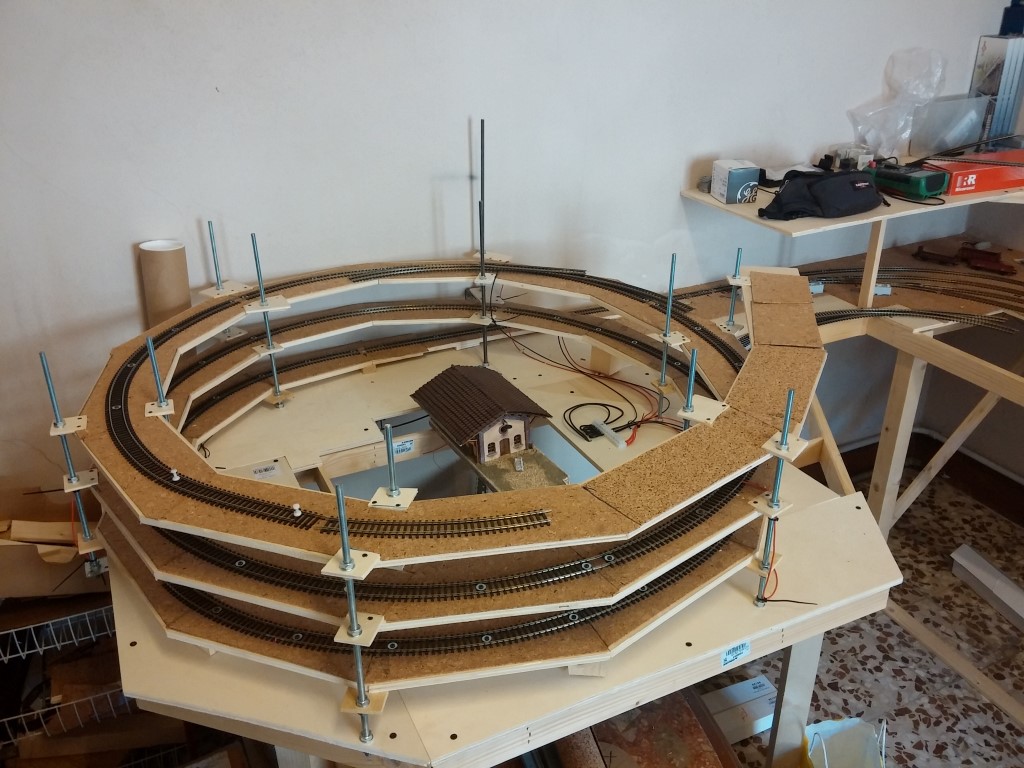

Elicoidale lato sinistro quasi completato. All'uscita dell'elicoidale è previsto un ponte a due arcate che porterà all'ingresso della stazione principale
Inserisci Immagine:

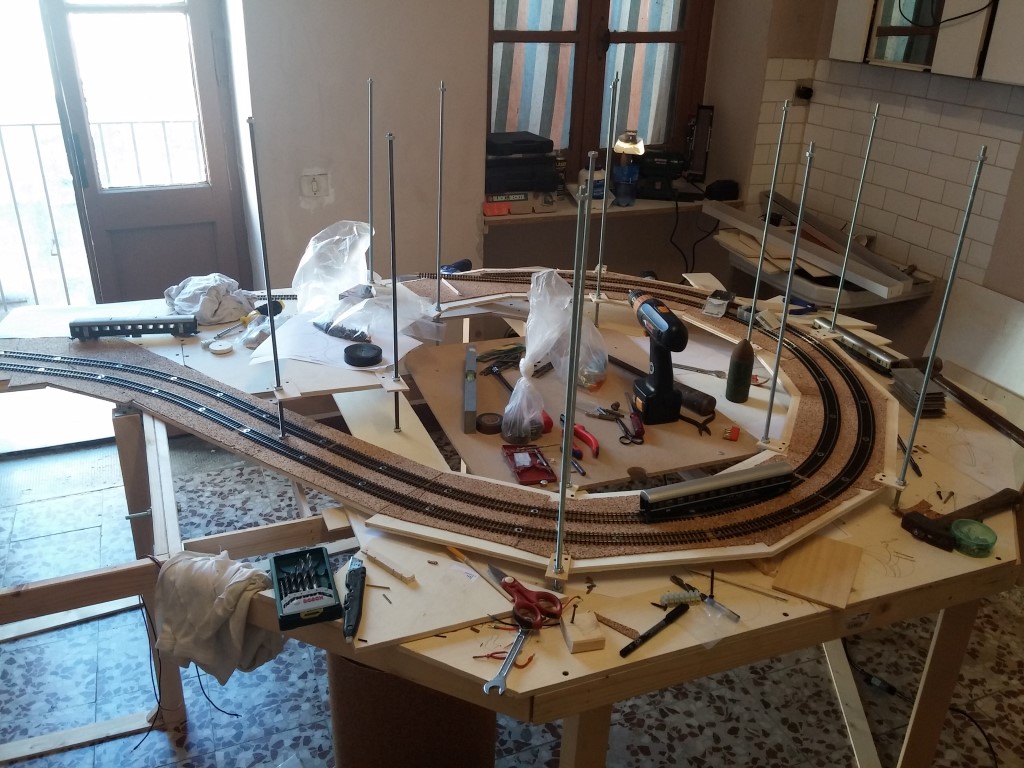

Iniziati i lavori sull'elicoidale di destra a doppio binario
Inserisci Immagine:

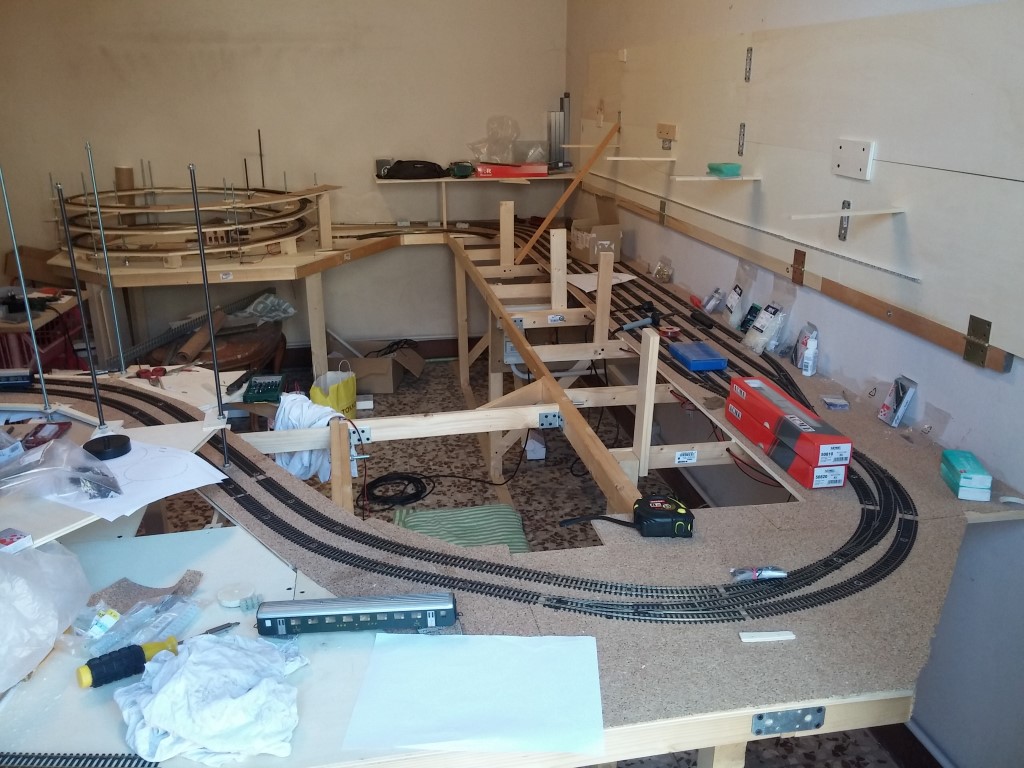

Vista d'insieme
Inserisci Immagine:


Nel frattempo proverò a posizionare i segnali sul disegno del tracciato per poi sottoporlo alla vostra attenzione
