progetto Gery con Rocrail

[Gery]

eccomi,
mi sono presentato nell'apposita sezione.

Per evitare inciampi, provo a chiedervi lumi per il mio primo progetto con Rocrail, prima di fare guai da solo.

Ho in mente un nuovo tracciato e sono in progettazione. Questa volta gli scambi vorrei pilotarli in DCC con uno strumento semplice.

L'idea è la seguente:

gestire le loco con DCC sui binari (cod. 83, roco e rivarossi nem 120) con una centrale a scelta tra quelle in mio possesso: multimaus, Intellibox freiscmann, roco Z21 bianca con wifi.

gestire gli scambi con DCC su una coppia di cavi che arriveranno in prossimità dei luoghi pieni di scambi (e incroci doppi). Userei la SPROG II che uso sul binario di programmazione. Solo questo come primo passo, con un PC windows recente, e possibilmente anche con un apparato maneggiabile senza PC.
Supponiamo di risolvere presto il battesimo dei decoder scambi (ESU), Rocrail mi sembra promettere ciò che cerco.

Le prime domande sono:

Anche se ho imparato a giocare con Rocview sul modello del mio futuro tracciato (sensori virtuali ), è possibile usarlo senza scomodare i blocchi e i sensori? mi accontenterei di fare i click che servono sugli scambi interessati;

Come secondo passo, per dire a Rocrail che voglio gli N scambi posti secondo un preciso itinerario, devo per forza stabilire Blocchi e Sensori (spero solo virtuali) ?

per battezzare gli scambi sto seguendo la sequenza 0.1 0.2 0.3 0.4 e poi 1.1 1.2 1.3 1.4 poi 2.1 2.2 2.3 2.4 e così via. Partire dallo zero è corretto? con lo switch pilot 3 plus di ESU troverò difficoltà ?



per oggi termino qui

Gery

[eroncelli]

1) tutto in manuale è possibile
2) sì, servono blocchi e sensori (sono la base del sistema automatico)
3) dipende dall'interfaccia che usi (in RR puoi collegare fisicamente molte centrali e sistemi di controllo dei sensori); per ogni centrale è descritto il sistema di numerazione, che può prevedere anche salti nei numeri

[Gery]

come centrale , solo per gli scambi con cavi dedicati, userei la SPROG II.

sul decoder scambi ESU switch pilot 3 plus ho trovato questa tabella; mi sa che la numerazione delle quartine di scambi parte da 1

[Docdelburg]

La tua idea di usare due segnali dcc diversi per tracciato e decoder deviatoi è una buona idea, nel senso che, in caso di cortocircuito per una malposizione degli aghi di un deviatoio (tallonamento o altro) potrai comunque muovere i deviatoi anche in assenza di alimentazione delle rotaie. In Rocrail dovrai quindi attivare entrambe le centrali in uso.
Più semplice forse, utilizzare una sola centrale principale per l'alimentazione delle rotaie (z21) e una seconda centrale configurata come booster della principale (Multimaus) per i decoder deviatoi.
In questo senso dai una lettura a questa piccola guida:

Piccola guida al digitale per principianti… - Fonte www.scalatt.it

Riguardo la tua domanda se puoi comandare itinerari in assenza di sensori fisici e quindi solo virtuali, la risposta è si.
In questo caso useresti Rocrail come una quadro sinottico e avresti due possibilità: creare gli itinerari con il "router" in automatico oppure creare una serie di pulsanti che attivino un certo itinerario.
In entrame i casi, usando dei sensori simulati, dovresti liberare l'itinerario impostato una volta che questo sia stato completato.
Un esempio del secondo tipo di soluzione lo puoi trovare in questa discussione:

ROCRAIL un esempio giocabile di quadro ACEI - Fonte www.scalatt.it

Chiaramente occorrerà sempre un tuo intervento manuale per far funzionare un automatismo che, in presenza di sensori fisici, non servirebbe. Ricordo che il mantenere attivo un itinerario crea un blocco dei deviatoi e una inibizione di qualsiasi altro itinerario abbia tratti di percorso in comune con l'itinerario ancora attivo.

Riguardo la numerazione degli indirizzi dei deviatoi, molto dipende da quante uscite hanno i decoder, nel senso che ogni decoder avrà 4, 6 o 8 uscite e quindi ogni decoder avrà indirizzi multipli delle uscite. Nel caso di decoder con 4 uscite, ogni decoder avrà indirizzo 1...4, 5...8, 9...12 e via dicendo.
Tale indirizzo, in Rocrail, va posto nella casella "Porta1" del relativo pannello. Qui l'esempio del deviatoi che ha indirizzo 8:

Spero di essere stato sufficientemente chiaro....

[Gery]

ciao,

grazie per le info.

cambio un poco l'ordine dei 3 temi:

lo schema ACEI è esattamente quello con cui desidero cominciare; come prima mossa ho scaricato il .zip.

Rocview lo ha aperto ma dopo tale mossa mi chiedo come tenere in ordine i diversi progetti. Io ho sulla cartella "demo" il plan di esempio e il planGERY01 su cui ho messo il mio schema.

Visto che ACEI si è aperto, forse dovrei portare planGERY01 da un'altra parte; ma insieme a cosa? e poi vorrei continuare ad aprire "plan" quando devo tornare a studiare.

nello specifico, per studiare i pulsanti rossi di ACEI, quale voce della wiki mi serve?


per l'indirizzo da dare ai decoder scambi, ho trovato la tebella di ESU e devo partire da 1; ho 8 scambi per ogni decoder. Fermo restando che ho il manuale dell'ESU per programmare ogni decoder direttamente dal loro singolo schermino a 4 righe oled, resto sempre contrariato per non poterli configurare con una centrale, tipo Multimaus. Il manuale Roco non lo spiega. Presumo che il decoder esu esca di fabbrica con le due quartine 1 e 2 con 4 scambi ognuna. Dal secondo decoder devo proprammarli con quartina 3 e 4, poi 5 e 6, e così via.
Per ora nel mio schema rocview ho inserito nei menu Interfaccia dei deviatoi circa 20 scambi e i segmentini gialli si muovono al mio clik. I doppi inglesi hanno un sistema di "rotazione" delle 4 configurazioni aghi possibili"; ora che lo so , sarà facile dare tanti clik quanti ne servono, ma resto senza soluzione quando dovrò segnalare come comando secco la posizione desiderata. Forse esiste una speciale numerazione dei 4 stati degli aghi...


per le dure centrali, mi trovi impreparato.
nella mia mente le due centrali DCC (loco e scambi) erano totalmente disgiunte. Loco comandate da throttle roco (ne ho e scambi comandati da PC (e poi vediamo se imparo ipad o iphone) con rocrail.
Tu suggerisci di tenere sì due gestioni, ma con una connessione che non saprei come fare.
per me il booster è un secondo scatolino che appendo al primo del multimaus, se ho tracciati lunghissimi e voglio separarli in più sezioni, per ragioni di assorbimento corrente. Avere più centrali a lavoro con ruoli di master e di booster o di coesistenza di centrali con pari dignità, rappresenta un mondo sconosciuto.


gery
ps come si fa a ricevere una email ogni volta che qualcuno risponde al mio argomento. Ho settato notifiche con email ma non succede.

[Docdelburg]

Per vari piani di Rocrail, ti direi di farti una cartella principale sul desktop (io l'ho chiamata Rocplanes) e dentro sottocartelle ognuna con nome diverso, contenente ciascuna un piano completo.
Una sottocartella sarà, ad esempio, "ACEI" con tutti i files che hai scaricato. Quando lanci Rocrail, nel menù a tedina di FILE scegli la voce APRI CARTELLA DI LAVORO e vai a scegliere la sottocartella desiderata. Dopo un paio di volte la trovi direttamente nella voce sottostante CARTELLE DI LAVORO RECENTI.

Lancia il piano ACEI e vatti a vedere come sono configurati in PANNELLI i vari elementi. Vedrai che il pulsante è una USCITA che attiva alcune FUNZIONI relative a deviatoi e segnali.
Il tutto funziona cliccando poi sui vari sensori simulati per completare e distruggere l'itinerario attivato.

I decoder deviatoi hanno uscite progressive lineari; in quelli a 8 uscite per 4 deviatoi il primo avrà indirizzi 1...4, il secondo 5...8, il terzo 9...12 e così via. Non confondere gli indirizzi con i valori interni delle CV del decoder per caratterizzare il singolo deviatoio.
Attenzione con Roco Multimaus, perchè gli indirizzi sono sfalcati di 4; per comandare il deviatoio con indirizzo 1 in realtà devi pigiare il valore 5 (4+1).
Per i doppi inglesi servono due motori e due indirizzi diversi come ad esempio accennato qui:

Rocrail: come configurare incrocio inglese "single slip" - Fonte www.scalatt.it

Prima di complicarti la vita, comincia ad usare una sola centrale DCC per alimentare i binari e mandare al contempo il segnale ai decoder dei deviatoi; solo in un secondo momento, se vorrai, diversificherai le connessioni con una seconda centrale o un booster. Ad esempio con la z21 collegata al pc con Rocrail, potrai comandare i convogli con il Multimaus e dal pc attivare gli itinerari desiderati.

Per le notifiche ....non saprei; forse con qualche voce presente nella finestrella in alto con la chiave inglese.

[Gery]

grz

ora mi concentro su:
"Lancia il piano ACEI e vatti a vedere come sono configurati in PANNELLI i vari elementi. Vedrai che il pulsante è una USCITA che attiva alcune FUNZIONI relative a deviatoi e segnali.
Il tutto funziona cliccando poi sui vari sensori simulati per completare e distruggere l'itinerario attivato."

apro la voce pannelli e poi Uscita.
vedo un Indice con 8 righe EST, 4 righe RAC e 8 righe West; una riga per ogni pallino rosso.
seleziono EST 1 IN:
su Generale vedo solo un 1 al parametro SVG (sembra uguale per tutti);
su Interfaccia leggo Indirizzo 68; non so dove nasca;
torno su Generale e curioso sul tasto Azioni (con FUNZIONI intendevi AZIONI?); qui credo di aver trovato cose utili: il deviatoio DEV08 sarà su COR, ecc ecc; ma questa ID DEV08 COR da dove arriva ? capisco che le tre azioni si riferiscono ai 3 scambi che incontra un treno che da destra deve andare al binario 1. (tralascio il segnale)

se queste azioni sono oggetti che fanno parte della preparazione itinerari, siamo a questioni per ora troppo complesse per me.
ricordo che cerco un tasto (che chiamerei comunque EST 1 IN) che metta i tre scambi come devono essere, e basta. un click al posto di tre click.

farei anche una diversa disposizione dei tasti rossi (non sarà forse come una ACEI, ...); raggrupperei tutti quelli del Binario 1:
dal binario 1 devo per fare un click per mandare un treno a Est ed una per mandarlo a ovest. per i versi opposti scriverei "per far arrivare un treno da EST o far arrivare un treno da ovest. Ma sempre solo due tasti per i binari 1 e 2.
ora ne vedo 4 per agire sui due segnali diversi

per la mia semplificazione, i binari 3 e 4 avrebbero un tasto aggiuntivo (in totale quindi 3 ciascuno) per andare o venire dal raccordo industriale. ora ne vedo 2 aggiuntivi, quelli al centro.

pensi che agendo sui menu che ancora mi sono oscuri ci possa riuscire?

[eroncelli]

Prova con la funzione "semiautomatico": RR gestisce l'itinerario (girando opportunamenti i deviatoi etc), ma poi sei tu a comandare la loco

Aggiungo un consiglio: prima di tutto, vedi di far funzionare al minimo RR, con il setup di default, e solo dopo ti cimenterai con le innumerevoli possibilità di RR

[Gery]

il setup di default è già ultra complesso per me e ho abbandonato. Ora proverò con semiautomatico, anche se chissà quanto ci metterò a scoprire in quale menu si trova

[Docdelburg]

Facciamo un pò di didattica.
Ho rifatto il tuo piano binari inserendo anche dei sensori simulati così, se vuoi, puoi provare a far circolare in automatico la loco, cliccando sui vari sensori man mano che si compone l'itinerario.
Questo è il file zippato da scaricare:

GERY.zip

(120.75 KiB) Scaricato 1 volta

Questo è il quadro che ho composto

Sono attivi tutti gli itinerari possibili, creati con il ROUTER, e ho posto, ad esempio e per didattica, sei pulsanti con questo schema logico: Co1 si riferisce al percorso da bk8 a bk12, Co2 da bk8 a bk13, Co3 da bk9 a bk13 e Co5 da bk8 a bk10. A seguire inserirai tu quelli mancnti, con queste istruzioni.
Se vai in PANNELLI vedrai attivi tutti i deviatoi, i sensori, gli itinerari e caratterizzati i vari blocchi.
Per inserire i pulsanti vai su PANNELLI e quindi su ACCESSORI (sotto i vari tipi di binario).
Devi creare delle AZIONI con cui, in questo caso, attivare uno dei vari itinerari presenti.

Clicca su NUOVO e inserisci in ID una sigla che poi ti aiuti ad identificare l'itinerario che intendi attivare

Passa nella cartella a fianco e, dai vari menù a tendina, scegli cosa attivare (ITINERARI) quale attivare e come (SET); ricorda di cliccare il tasto APPLICA ad ogni passaggio successivo.

Qui le tre azioni che ho inserito, equivalenti a tre itinerari attivabili con le AZIONI

Spostiamoci ora su USCITE e andiamo ad associare ad alcuni tasti le azioni che ci interessano. In questo caso siamo su Co1; clicchiamo su AZIONE per associare a questo tasto un'azione appunto.

Si apre una videata dove indicare l'azione che vogliamo attivare. Scegliamo dai menù a tendina l'itinerario e il suo stato (ON) e clicchiamo su AGGIUNGI e quindi sempre su APPLICA

Ricordiamoci di dare un indirizzo (qualsiasi, ma diverso da quelli dei deviatoi) anche alle USCITE

Stesso procedimento e altro itinerario con Co3

e con Co5

Alla fine, meglio se dopo aver salvato il tutto (FILE - SALVA) usciamo dalla MODIFICA PANNELLO, diamo corrente e proviamo a cliccare su uno dei 3 tasti che ho attivato per vedere i deviatoi disporsi correttamente. Clicca su un singolo deviatoio per cambiarne lo stato e disporlo in modo differente così da vedere che, cliccando un tasto, l'itinerario si compone correttamente.

[Docdelburg]

Dimenticavo....per legare una immagine ad ogni locomotore, cerca la relativa foto online, riducila e salvala in formato .png

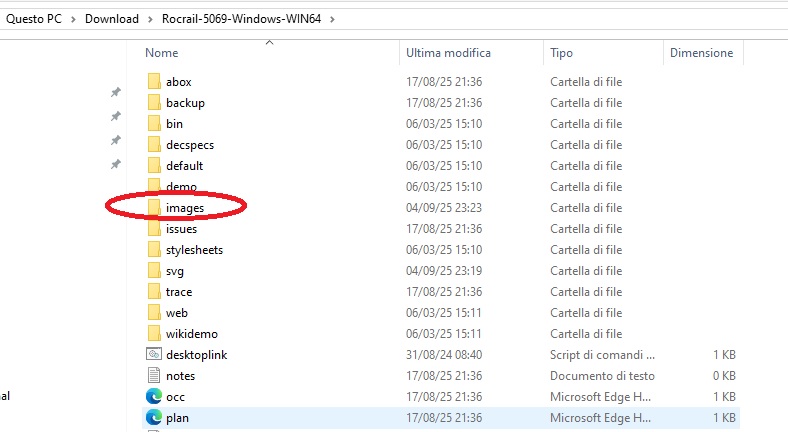

Il file .png va poi inserito nella sottocartella IMAGES della cartella principale di Rocrail.

Una volta inserito il file .png in IMAGES, vai in PANNELLI, LOCOMOTIVE e nella schermata GENERALE scegli il file dal menù a puntini

Questo è il file che ho usato in questo caso
