Kit di montaggio in fotoincisione di un convoglio di 3 pezzi Draisina FS OTE motorizzata e due carrelli ausiliari

[58dedo]

gran bel lavoretto, prima o poi lo vedrò e lo toccherò con mano

[Egidio]

CHAPEAU Ed !! Saluti. Egidio.

[Edgardo_Rosatti]

Grazie ancora

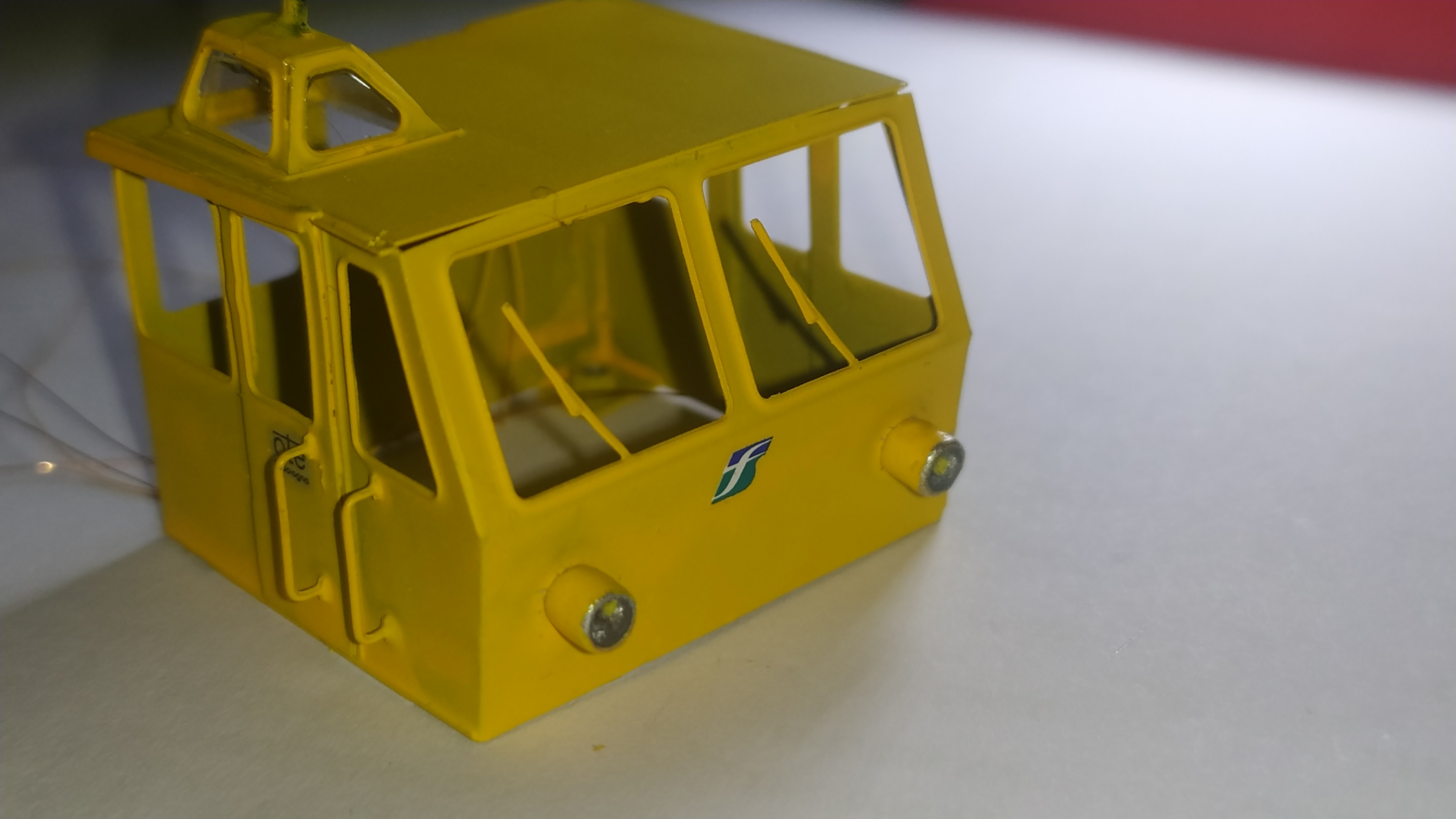

Oggi ho verniciato gli ultimi pezzi tranne le bobine e ho iniziato ad installare i fanali, i vetri e le decal:

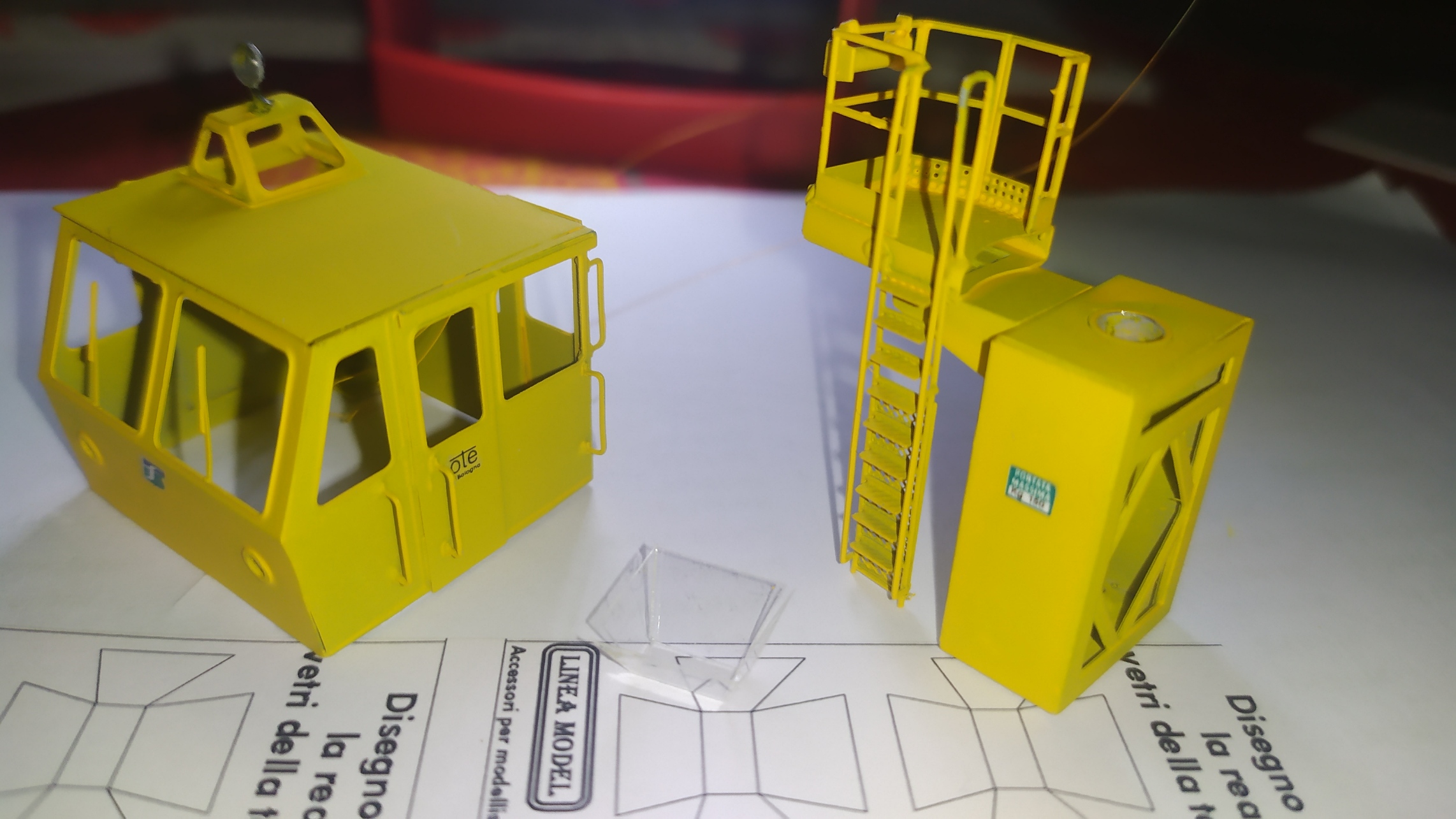

Decal e preparazione vetri torretta

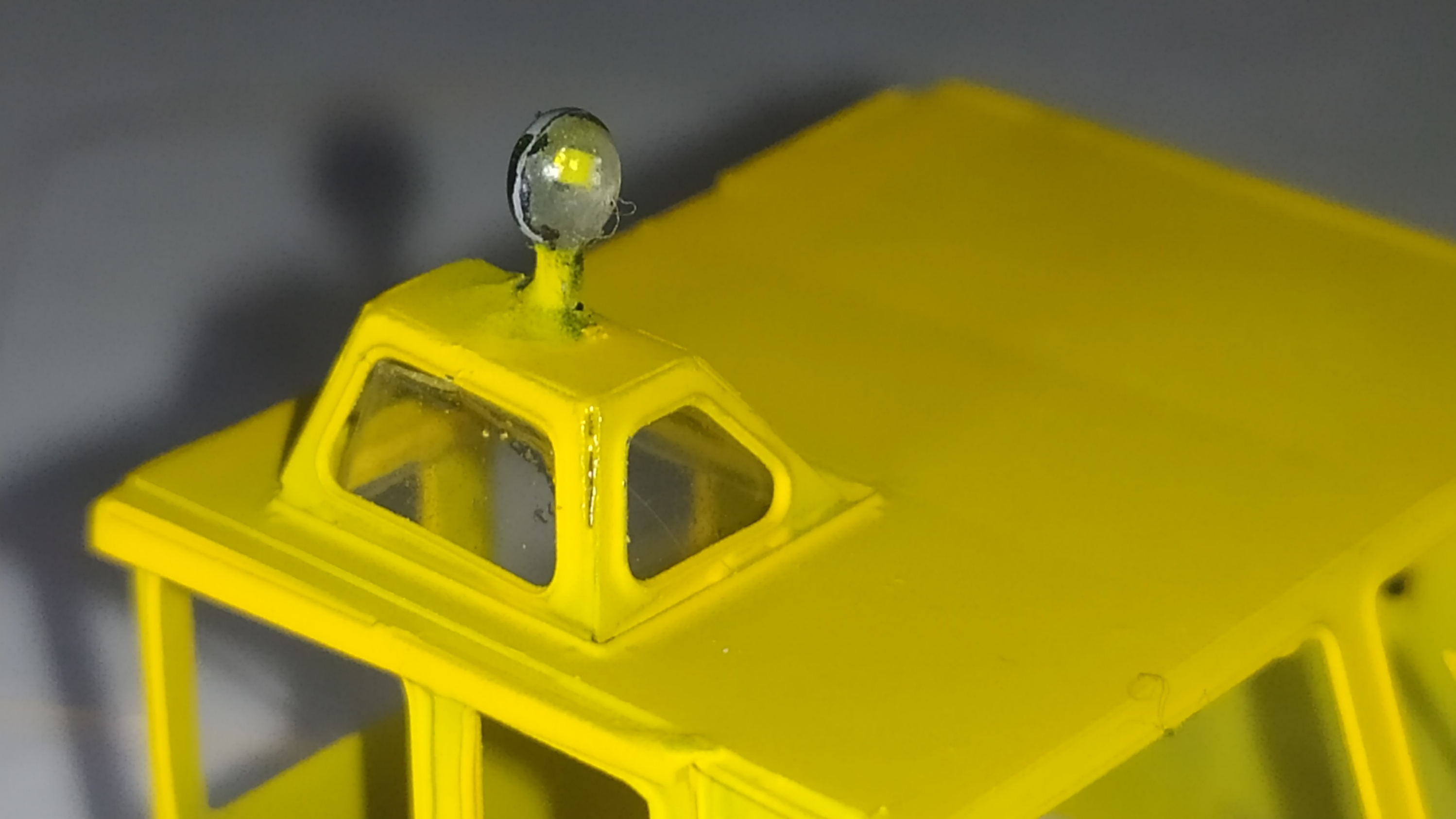

Particolare torretta

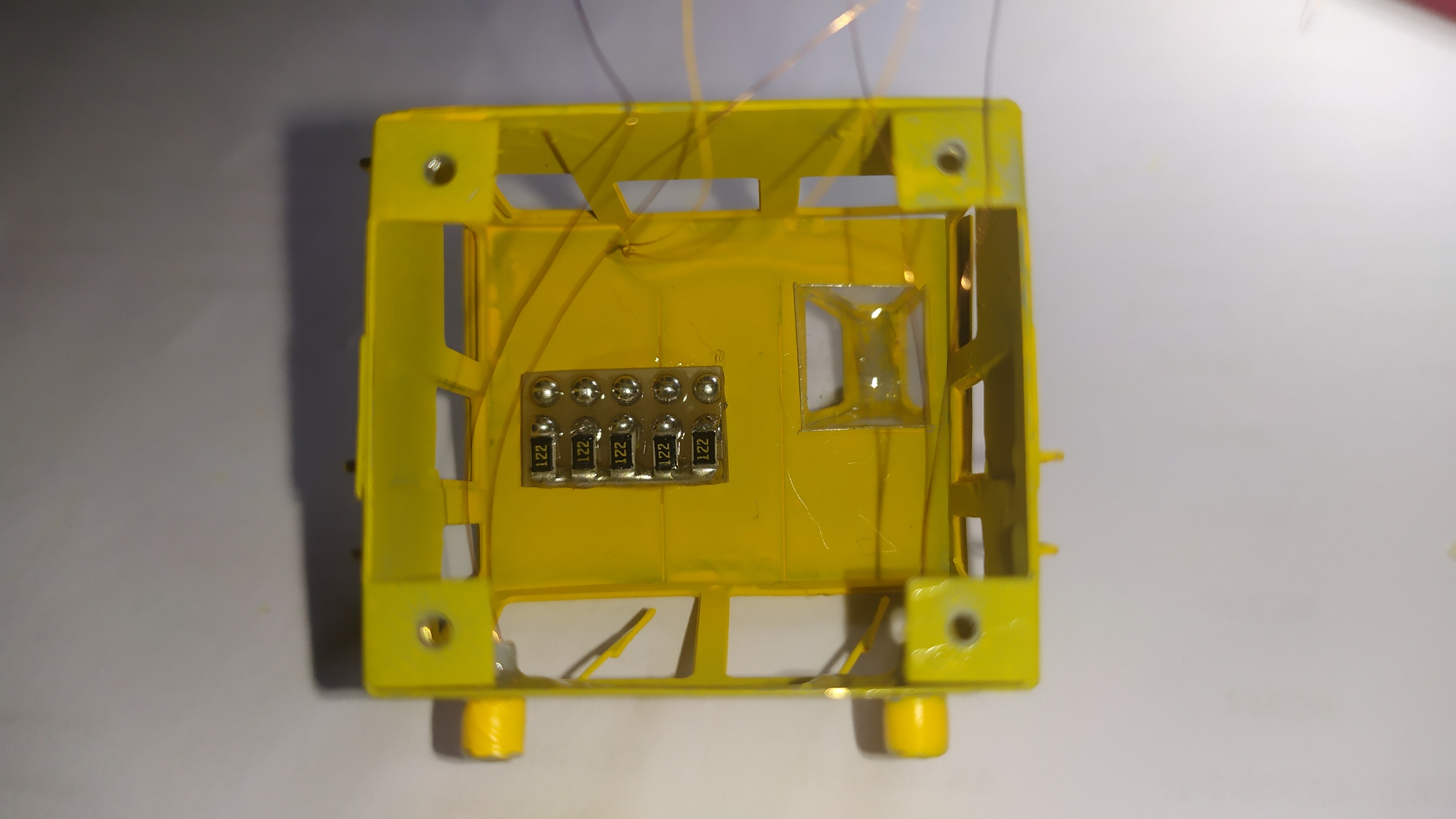

Scheda interna delle resistenze luci incollata sul soffitto

[wmax53]

Bellissima!! Bravo Ed.

[Senialas]

Vero, se uso il decoder può anche funzionare in analogico, ma se scollego il connettore posso comunque alimentare il carrello motore anche da smontato o se si brucia il decoder.
Vedila come un'opzione "analogico puro".

Ok.

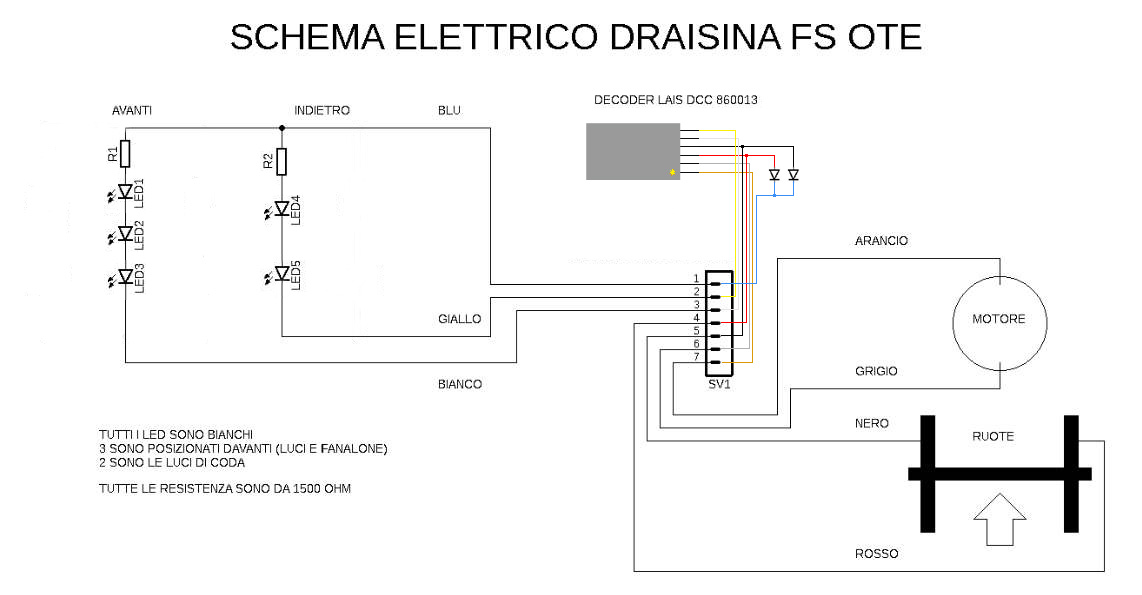

Io avrei semplificato l'impianto in questo modo.
Il decoder Lais DCC 860013, come ben sai, ha 6 pins e quindi o usi solo una semionda oppure crei il positivo pieno con 2 diodi. Attenzione anche ad una tensione DCC superiore a 16V, che può bruciare il decoder.

[Senialas]

Vero, se uso il decoder può anche funzionare in analogico, ma se scollego il connettore posso comunque alimentare il carrello motore anche da smontato o se si brucia il decoder.
Vedila come un'opzione "analogico puro".

Ok.
Io avrei semplificato l'impianto in questo modo.
Il decoder Lais DCC 860013, come ben sai, ha 6 pins e quindi o usi solo una semionda oppure crei il positivo pieno con 2 diodi. Attenzione anche ad una tensione DCC superiore a 16V, che, come evidenziato in rosso sul manuale, può bruciare il decoder.

[Edgardo_Rosatti]

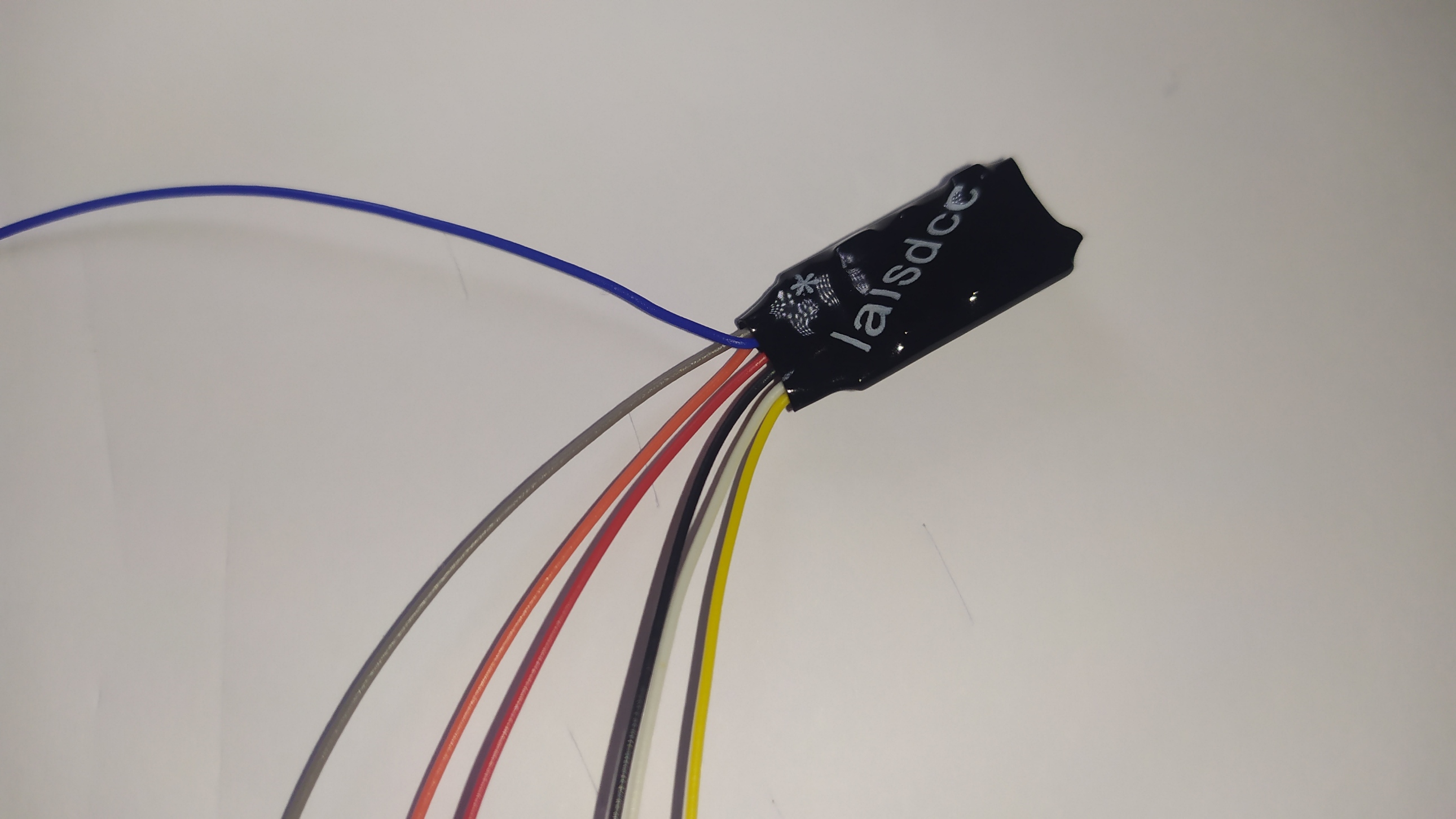

In realtà, il decoder che uso ha 7 fili (forse ho sbagliato il codice prodotto).
È sempre un NEM651 ed ha il settimo filo blu come positivo comune per le luci (mi scuso ma nello schema elettrico non l'ho indicato sul connettore):

Mettere una sola resistenza per un gruppo di LED non mi piace affatto ed usando resistenze SMD lo spazio basta e avanza.
Quindi 5 resistenze da 1500 OHM per 5 LED e un assorbimento massimo ciascuno compreso tra gli 8 ed i 10 milliAmpere.

Anche l'ultimo carrello portabobine è stato completato:

[Senialas]

In realtà, il decoder che uso ha 7 fili (forse ho sbagliato il codice prodotto).
È sempre un NEM651 ed ha il settimo filo blu come positivo comune per le luci (mi scuso ma nello schema elettrico non l'ho indicato sul connettore):

Mettere una sola resistenza per un gruppo di LED non mi piace affatto ed usando resistenze SMD lo spazio basta e avanza.
Quindi 5 resistenze da 1500 OHM per 5 LED e un assorbimento massimo ciascuno compreso tra gli 8 ed i 10 milliAmpere.

Una resistenza con 3 led viene fatto correntemente, ad esempio, sulla maggior parte delle strisce luminose. Bisogna solo rivedere il valore. I mA sono gli stessi.

[Egidio]

Saluti. Egidio.

[carlo mercuri]

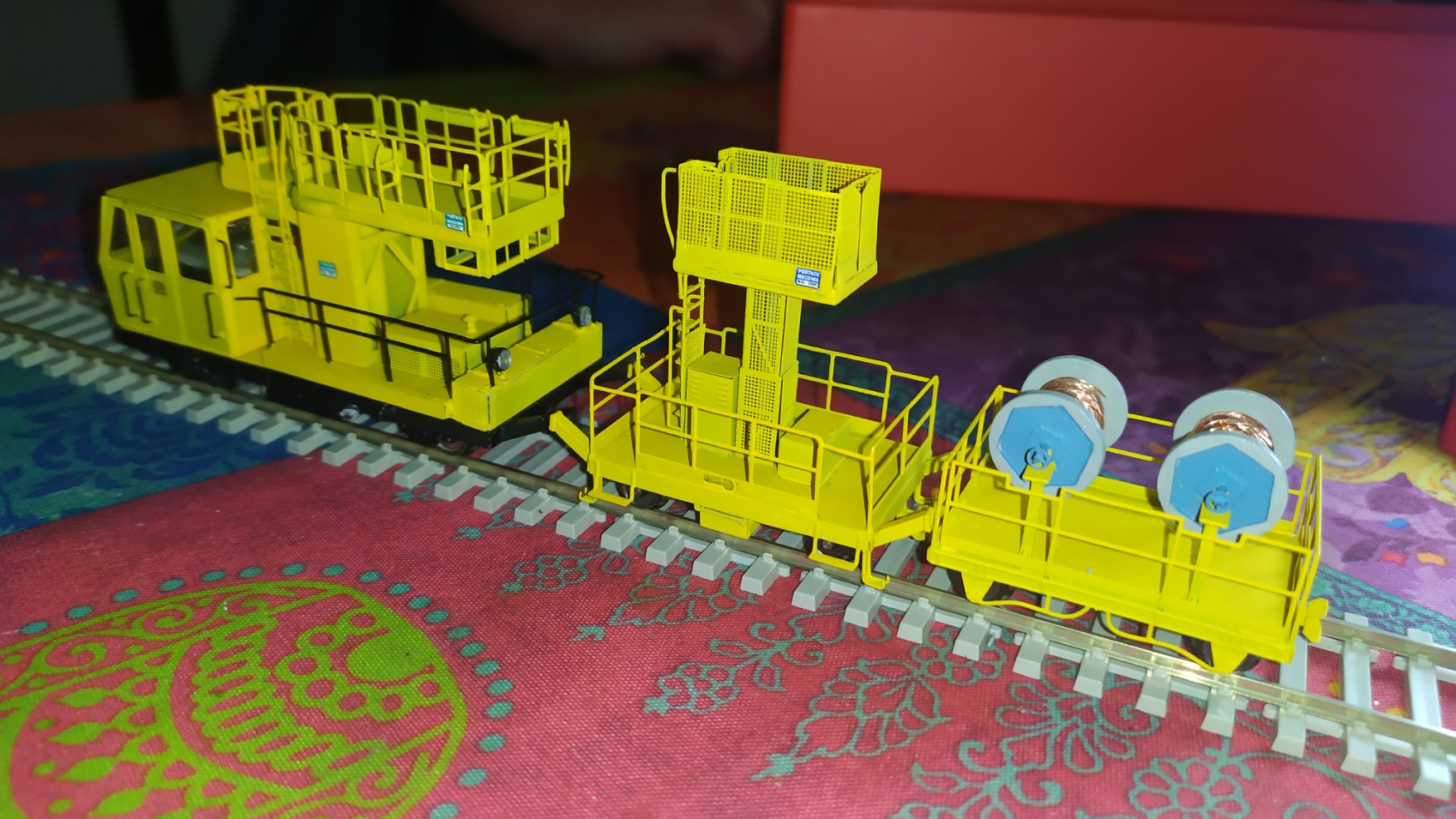

Lo sto costruendo anch'io...ecco una foto d'insieme!

[Egidio]

Ottimo Carlo !! Saluti. Egidio.

[carlo mercuri]

Ottimo Carlo !! Saluti. Egidio.

Grazie , caro Egidio!

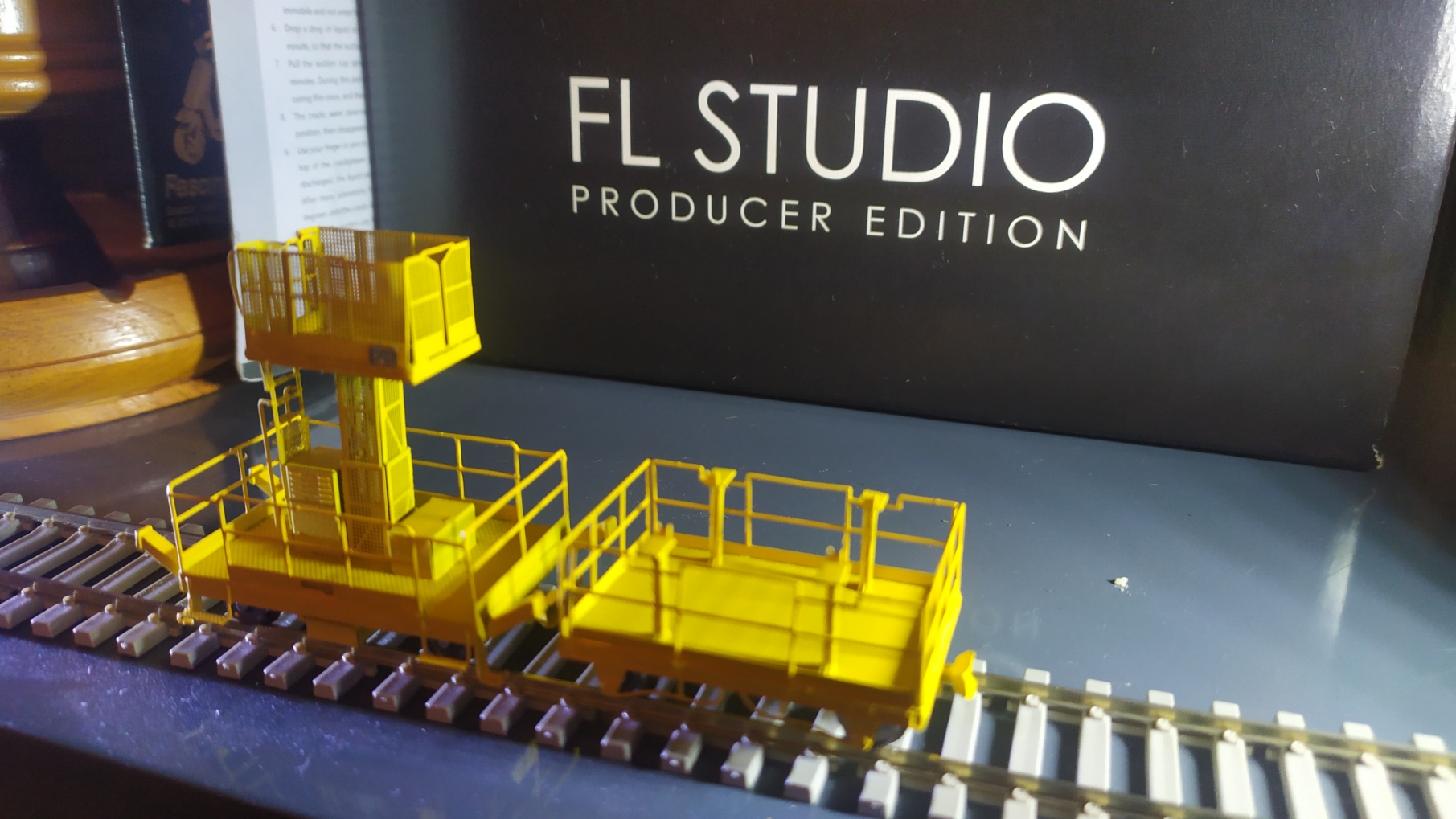

Ecco anche i due carrelli...

[Edgardo_Rosatti]

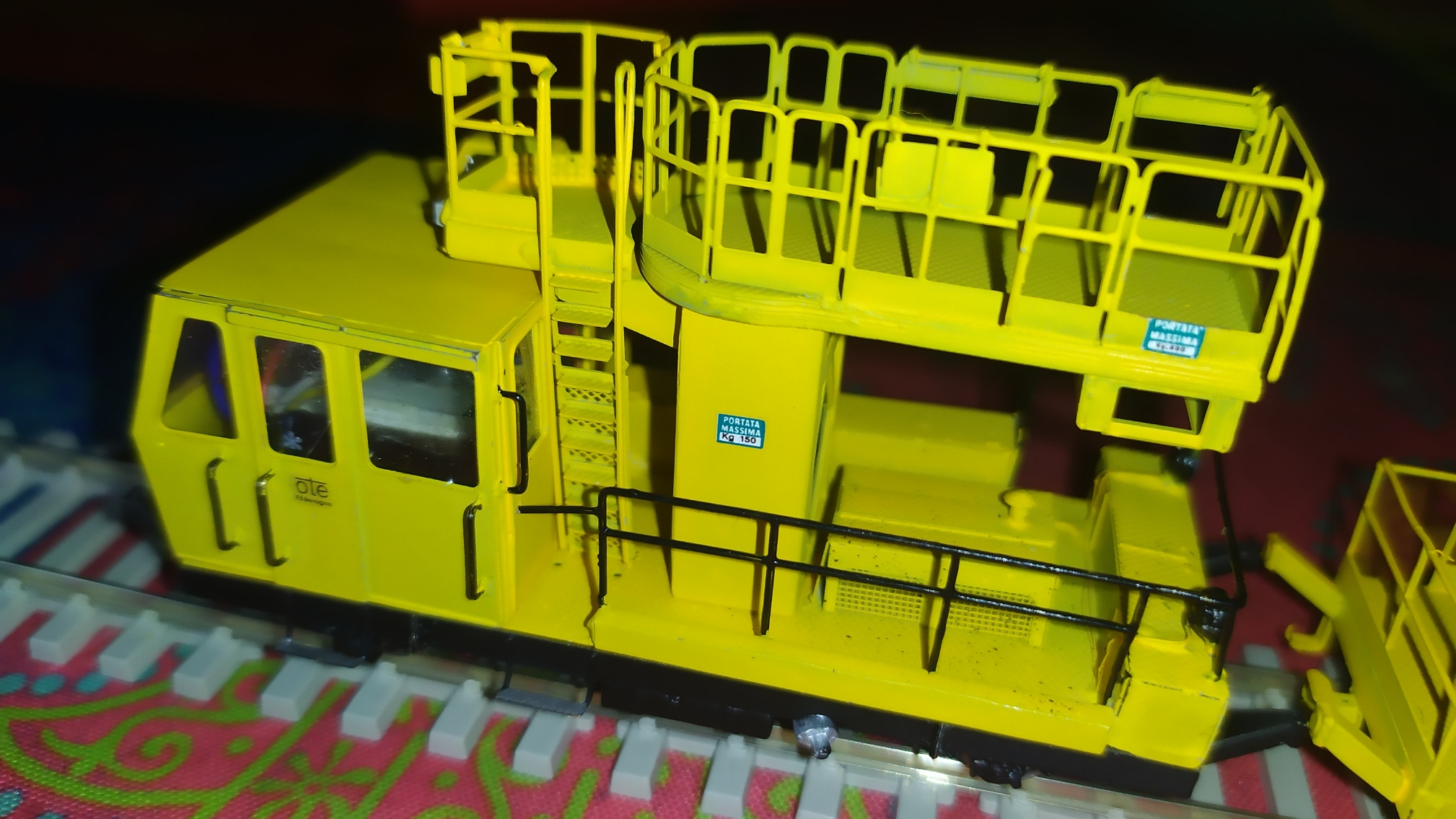

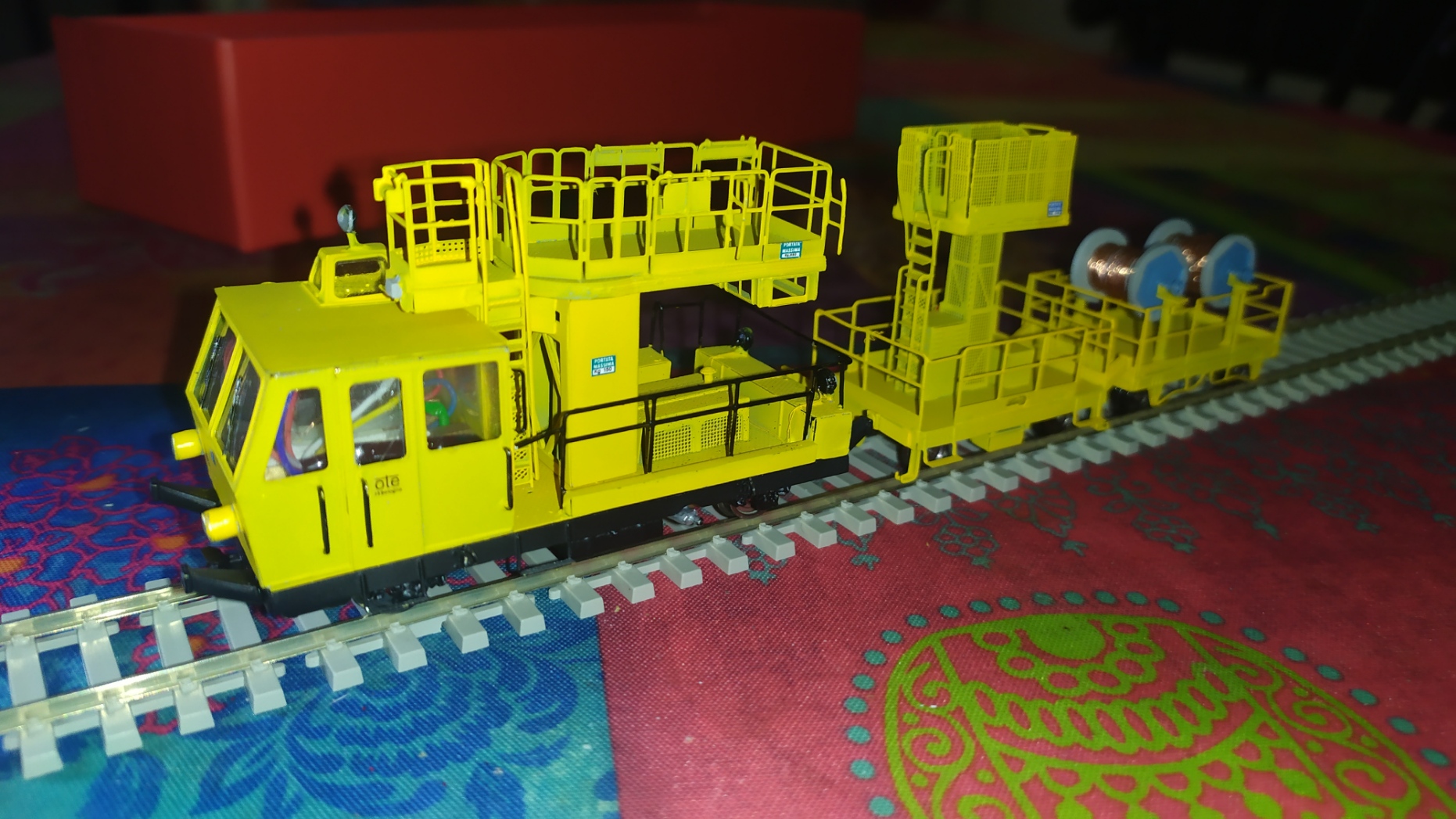

Ben fatto Carlo, io l'ho appena finita.

C'è ancora qualcosa da sistemare.

[MrMassy86]

Complimenti Ed!! Bellissimo risultato!
Complimenti anche a Carlo!
Massimiliano

[Egidio]

Ottimo lavoro Ed !! Saluti. Egidio.
