Taglio laser (edifici ferroviari vari)

#1 Messaggio da sal727 »

Da poco tempo ha aperto di fronte a casa un negozio artigianale di oggetteria che usa per i suoi lavori una macchina a taglio laser, già da tempo mi era balzata l'idea di provare a costruire utilizzando questa tecnica, poi visto che ho questa possibilità, perchè non provare [98] , mi sono documentato sul tipo di file che occorre, ringrazio Carlo (gavinca) per le informazioni, ho utilizzato come prova la piccola stazione di Bellaria recuperata dai file del GasTT
riportata a misura per H0, fatto il file con estensione .dbx perchè sia accettato dalla macchina,
stazione di Bellaria_3.png

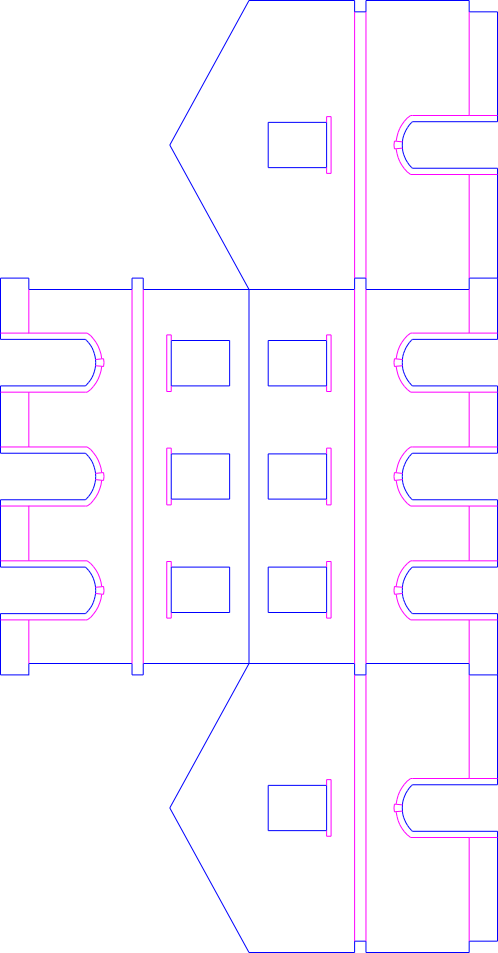

le linee blu sono per il taglio quelle fuxia solo incisione tipo leggero come riferimento, il tetto
sempre con linea blu per il taglio ed una linea verde centrale con incisione profonda per poterlo successivamernte piegare e portarlo alla giusta angolazione. Ho utilizzato del compensato di pioppo da 3mm.
si assembla bene anche perchè l'ho disegnato con degli incastri a misura

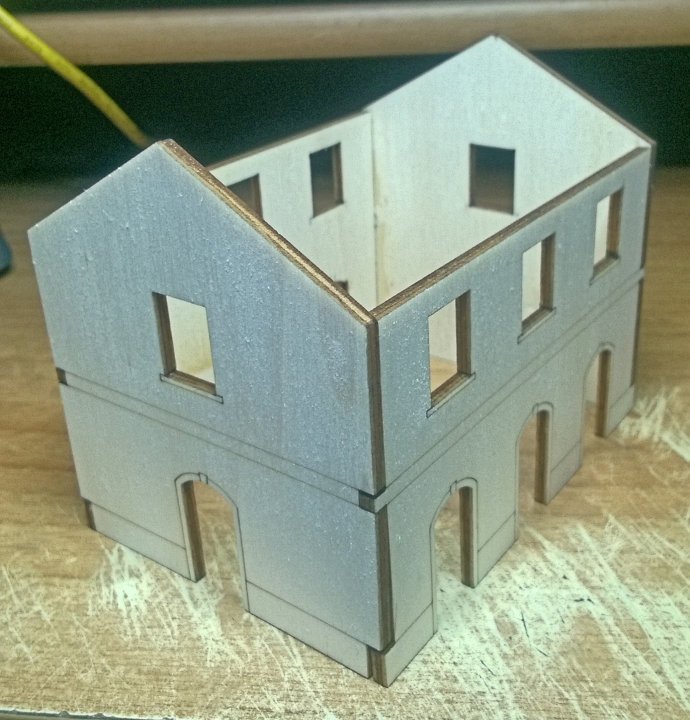

Posso dire che mi ha soddisfatto, il taglio è perfetto, adesso vorrei provare a fare qualche cosa di più complicato, ci sto già pensando, mi dispiace solamente che non si possa tagliare il forex, perchè in fase di lavorazione emette dei gas che se non c'è un ambiente adeguato possono creare problemi alla salute.
Non hai i permessi necessari per visualizzare i file allegati in questo messaggio.



Avatar utente
adobel55
Socio GAS TT
Messaggi: 11082
Iscritto il: venerdì 18 novembre 2011, 15:51
Nome: Adolfo
Regione: Lazio
Città: Roma
Ruolo: Moderatore
Stato: Non connesso

Re: Taglio laser (edifici ferroviari vari)

#2 Messaggio da adobel55 »

Molto bello il lavoro.
Fai bene ad essere soddisfatto.
Domanda, taglio a 45 gradi si può fare ??
Ciao
Adolfo

Avatar utente
sal727
Messaggi: 4065
Iscritto il: domenica 26 aprile 2015, 17:22
Nome: Salvatore
Regione: Emilia Romagna
Città: Bologna
Ruolo: Moderatore
Stato: Non connesso

Re: Taglio laser (edifici ferroviari vari)

#3 Messaggio da sal727 »

Direi di si ho visto in rete macchine professionali che tagliano anche in angolazione, dipende dal modello di macchina usato, quella del negoziante ha un piano di lavoro ridotto di 60x40cm però mi ha detto di non superare i 55x35cm, e lavora solamente in verticale come una cnc, con i movimenti nell'asse x, y, z.

Avatar utente
MrPatato76
Socio GAS TT
Messaggi: 5627
Iscritto il: lunedì 27 agosto 2012, 11:14
Nome: Roberto
Regione: Lombardia
Città: Nova Milanese
Stato: Non connesso

Re: Taglio laser (edifici ferroviari vari)

#4 Messaggio da MrPatato76 »

Bel lavoro ed ottima qualità Sal!
Roberto - Socio GasTT - Socio CMP

Avatar utente
Andrea
Socio GAS TT
Messaggi: 23428
Iscritto il: mercoledì 26 ottobre 2011, 19:42
Nome: Andrea
Regione: Lombardia
Città: Milano
Ruolo: Amministratore
Stato: Non connesso

Re: Taglio laser (edifici ferroviari vari)

#5 Messaggio da Andrea »

Mi sembra un ottimo lavoro, bravo!
Andrea - “I fermodellisti sono tanti e legati da un'amicizia sincera, che esplode in una cordialità ormai rara nel mondo rumoroso ed incerto di oggi”. La valle incantata

Avatar utente
robiravasi62
Messaggi: 1106
Iscritto il: martedì 30 dicembre 2014, 11:49
Nome: roberto
Regione: Lombardia
Città: belgioioso
Stato: Non connesso

Re: Taglio laser (edifici ferroviari vari)

#6 Messaggio da robiravasi62 »

Sal, sei sempre uno sperimentatore!!! bravissimo!!
Roberto

Avatar utente
Edgardo_Rosatti
Socio GAS TT
Messaggi: 4977
Iscritto il: venerdì 28 ottobre 2011, 0:59
Nome: Edgardo
Regione: Lombardia
Città: Muggiò
Età: 60
Stato: Non connesso

Re: Taglio laser (edifici ferroviari vari)

#7 Messaggio da Edgardo_Rosatti »

Molto interessante!

ED
ED

Avatar utente
MrMassy86
Socio GAS TT
Messaggi: 15679
Iscritto il: sabato 10 novembre 2012, 15:42
Nome: Massimiliano
Regione: Toscana
Città: Capannori
Ruolo: Moderatore
Stato: Non connesso

Re: Taglio laser (edifici ferroviari vari)

#8 Messaggio da MrMassy86 »

Mi avevi accennato su WA la cosa, veramente un ottimo risultato, complimenti Sal, una tecnica veramente valida :D
Massimiliano [253]
Massimiliano Paolinelli - il mio canale YouTubeViaggio in quel di Verni -Il Ponte dei Pescatori - C.L.A.F. Lucca

Avatar utente
marioscd
Messaggi: 4514
Iscritto il: lunedì 23 luglio 2012, 12:56
Nome: Mario
Regione: Lombardia
Città: Valera Fratta
Stato: Non connesso

Re: Taglio laser (edifici ferroviari vari)

#9 Messaggio da marioscd »

bel lavoro, Salvatore. Noi (CMP) stiamo meditando di acquistarne una ma ci siamo sempre fermati di fronte al dilemma: quelle economiche, assemblabili, da poche centinaia di euro e laser di bassa potenza (5W) oppure una macchina più seria, chiusa, di superficie più ampia e potenza laser da 40/50W
Quella usata per il tuo lavoro che caratteristiche aveva? soprattutto che potenza laser impiegava?

grazie e ciao
Mario Scuderi - C.M.P. Club Modellismo Pavese ...ciò che è piccolo a volte diventa grande...

Avatar utente
sal727
Messaggi: 4065
Iscritto il: domenica 26 aprile 2015, 17:22
Nome: Salvatore
Regione: Emilia Romagna
Città: Bologna
Ruolo: Moderatore
Stato: Non connesso

Re: Taglio laser (edifici ferroviari vari)

#10 Messaggio da sal727 »

Mi sono documentato anche io per un eventuale acquisto, quelle cinesi economiche ho letto in vari post che non sono tanto affidabili, non c'è l'assistenza qui in italia a parte qualche rivenditore ma non penso che ne sappia molto, poi avendo qui di fianco questo artigiano ho visto la sua macchina ed anche che lavora piuttosto bene, è una macchina italiana prodotta dalle parti di Perugia per cui eventuali problemi e pezzi di ricambio sono in italia, questa è il sito del produttore e la macchina che ho visto io
http://www.vrel.it/macchine_laser/laser_co2-n_600.html
certamente avrà un costo decisamente superiore, è da valutare.

Avatar utente
sal727
Messaggi: 4065
Iscritto il: domenica 26 aprile 2015, 17:22
Nome: Salvatore
Regione: Emilia Romagna
Città: Bologna
Ruolo: Moderatore
Stato: Non connesso

Re: Taglio laser (edifici ferroviari vari)

#11 Messaggio da sal727 »

Grazie a tutti [98]
Come preannunciato ho già mandato a tagliare una costruzione un po' più complessa
vedremo cosa salta fuori [107]
Non hai i permessi necessari per visualizzare i file allegati in questo messaggio.

Avatar utente
marioscd
Messaggi: 4514
Iscritto il: lunedì 23 luglio 2012, 12:56
Nome: Mario
Regione: Lombardia
Città: Valera Fratta
Stato: Non connesso

Re: Taglio laser (edifici ferroviari vari)

#12 Messaggio da marioscd »

grazie Sal. Tu non hai idea dell'ordine di grandezza dei costi della macchina che hai evidenziato?

ciao
Mario Scuderi - C.M.P. Club Modellismo Pavese ...ciò che è piccolo a volte diventa grande...

Avatar utente
sal727
Messaggi: 4065
Iscritto il: domenica 26 aprile 2015, 17:22
Nome: Salvatore
Regione: Emilia Romagna
Città: Bologna
Ruolo: Moderatore
Stato: Non connesso

Re: Taglio laser (edifici ferroviari vari)

#13 Messaggio da sal727 »

No, sul sito non è specificato il prezzo, posso supporre che superi i 1000€, puoi sempre provare a contattarli e sentire

Avatar utente
fabio
Messaggi: 1369
Iscritto il: lunedì 17 dicembre 2012, 14:16
Nome: fabio
Regione: Lazio
Città: roma
Stato: Non connesso

Re: Taglio laser (edifici ferroviari vari)

#14 Messaggio da fabio »

Complimenti Salvatore,ottima idea e realizzazione
Fabio - plastico H0 epoca II-III -
GFRS Gruppo Fermodellistico Romano Sogliola

Avatar utente
sal727
Messaggi: 4065
Iscritto il: domenica 26 aprile 2015, 17:22
Nome: Salvatore
Regione: Emilia Romagna
Città: Bologna
Ruolo: Moderatore
Stato: Non connesso

Re: Taglio laser (edifici ferroviari vari)

#15 Messaggio da sal727 »

Grazie Fabio [98]

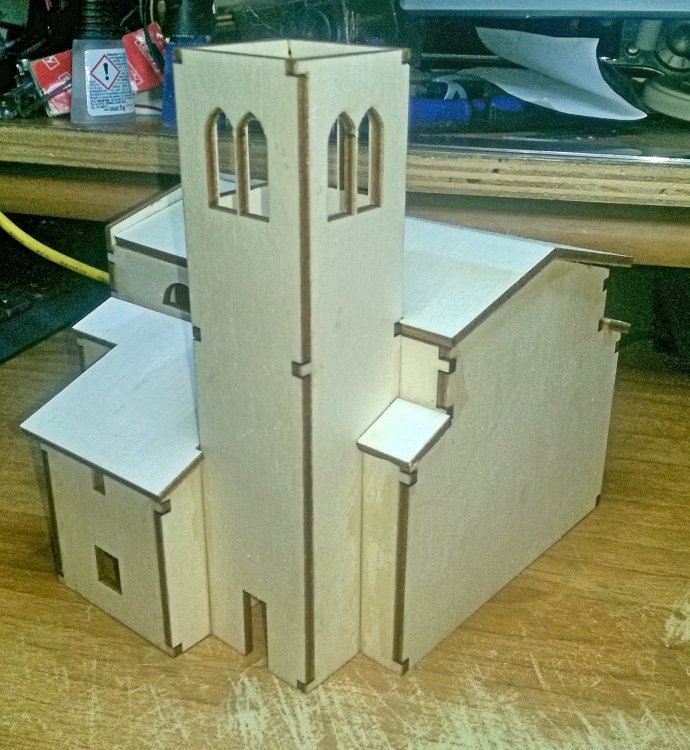

Ho già ritirato i materiale della chiesa che avevo disegnato, a parte alcuni piccoli accorgimenti da non sottovalutare per i prossimi modelli, ho assemblato e direi che non è venuta male

manca il tetto del campanile che farò in cartoncino oppure in 3D, anche il tetto così tagliato non mi soddisfa, è un problema riuscire a disegnare i coppi, penso proprio che anche questi li farò in 3D
Non hai i permessi necessari per visualizzare i file allegati in questo messaggio.

Avatar utente
Andrea
Socio GAS TT
Messaggi: 23428
Iscritto il: mercoledì 26 ottobre 2011, 19:42
Nome: Andrea
Regione: Lombardia
Città: Milano
Ruolo: Amministratore
Stato: Non connesso

Re: Taglio laser (edifici ferroviari vari)

#16 Messaggio da Andrea »

sal727 ha scritto: martedì 31 luglio 2018, 14:03 ...direi che non è venuta male
Io direi che è venuta bene, Bravo!
Andrea - “I fermodellisti sono tanti e legati da un'amicizia sincera, che esplode in una cordialità ormai rara nel mondo rumoroso ed incerto di oggi”. La valle incantata

Avatar utente
MrMassy86
Socio GAS TT
Messaggi: 15679
Iscritto il: sabato 10 novembre 2012, 15:42
Nome: Massimiliano
Regione: Toscana
Città: Capannori
Ruolo: Moderatore
Stato: Non connesso

Re: Taglio laser (edifici ferroviari vari)

#17 Messaggio da MrMassy86 »

Davvero niente male, anche con questo sistema si ottengono dei manufatti veramente pregevoli, bravo Sal :D
Ti volevo chiedere quanto ti era venuto a costare il tutto visto che ti appoggi ad un negozio esterno :)
Massimiliano [253]
Massimiliano Paolinelli - il mio canale YouTubeViaggio in quel di Verni -Il Ponte dei Pescatori - C.L.A.F. Lucca

Avatar utente
AXEL
Messaggi: 2875
Iscritto il: sabato 21 gennaio 2012, 20:34
Nome: Alessandro
Regione: Calabria
Città: Tropea
Stato: Non connesso

Re: Taglio laser (edifici ferroviari vari)

#18 Messaggio da AXEL »

Ottimissimo.Bravo Salvatore!!!
La Torre Alessandro - il mio blog

Avatar utente
MrPatato76
Socio GAS TT
Messaggi: 5627
Iscritto il: lunedì 27 agosto 2012, 11:14
Nome: Roberto
Regione: Lombardia
Città: Nova Milanese
Stato: Non connesso

Re: Taglio laser (edifici ferroviari vari)

#19 Messaggio da MrPatato76 »

Che software hai usato per fare il file?
Va bene un Cad qualsiasi o serve un programma che trasformi i files?
Roberto - Socio GasTT - Socio CMP

Avatar utente
Stanislao61
Messaggi: 60
Iscritto il: martedì 27 marzo 2012, 15:16
Nome: Stanislao
Regione: Lazio
Città: Roma
Stato: Non connesso

Re: Taglio laser (edifici ferroviari vari)

#20 Messaggio da Stanislao61 »

marioscd ha scritto: venerdì 27 luglio 2018, 14:23 grazie Sal. Tu non hai idea dell'ordine di grandezza dei costi della macchina che hai evidenziato?

ciao
sul sito esiste un listino che risale al 2017
http://www.vrel.it/download/Listino_ADCOM.pdf

dove il modello indicato da Sal ha il seguente prezzo:

Modelli Standard (produzione di serie):
Macchine scocca portante, tipologia chiusa, piano mobile (foto gruppo A)
Con testa focalizzatore ADCOMM MH, monofocale, autofocus:
- VREL CO2-N 600 60x40, 60w: euro 8.500,00 oltre IVA (taglio: fino a oltre 10 mm), PC laptop

probabilmente contattandoli si riesce a capire se è stato aggiornato

saluti
Stanislao

Avatar utente
sal727
Messaggi: 4065
Iscritto il: domenica 26 aprile 2015, 17:22
Nome: Salvatore
Regione: Emilia Romagna
Città: Bologna
Ruolo: Moderatore
Stato: Non connesso

Re: Taglio laser (edifici ferroviari vari)

#21 Messaggio da sal727 »

MrPatato76 ha scritto: mercoledì 1 agosto 2018, 15:59 Che software hai usato per fare il file?
Va bene un Cad qualsiasi o serve un programma che trasformi i files?
Per riprodurre i file dxf faccio uno strano giro, uso SketchUp per il disegno 3D, poi attraverso un plugin salvo in formato dxf solo le linee che servono, poi utilizzo Inkscape che è free (anche CorelDraw per chi ce l'ha) per preparare le linee colorate e risalvo il tutto, i colori servono per distinguere il taglio dall'incisione, può anche essere usato qualche altro programma di CAD che possa salvare in dxf, volendo si può fare tutto con Inkscape avendo già le misure fatte, io personalmenter preferisco fare in questo modo perchè nel disegno utilizzo lo spessore del materiale che poi vado ad usare per avere le misure reali che mi occorrono, poi tolgo la parte che non è necessaria e la salvo nel formato dxf. Inkscape ha anche la possibilità di leggere file di immagine e anche pdf se sono tutte a misura esatta.

Avatar utente
sal727
Messaggi: 4065
Iscritto il: domenica 26 aprile 2015, 17:22
Nome: Salvatore
Regione: Emilia Romagna
Città: Bologna
Ruolo: Moderatore
Stato: Non connesso

Re: Taglio laser (edifici ferroviari vari)

#22 Messaggio da sal727 »

Per il tetto del campanile ho optato per il cartoncino, utilizzando il mio plotter da taglio
prossimo passo i rilievi e gli infissi
Non hai i permessi necessari per visualizzare i file allegati in questo messaggio.

Avatar utente
Egidio
Messaggi: 14002
Iscritto il: giovedì 17 maggio 2012, 13:26
Nome: Egidio
Regione: Abruzzo
Città: Ortona
Stato: Non connesso

Re: Taglio laser (edifici ferroviari vari)

#23 Messaggio da Egidio »

Leggo solo ora. Ben fatto, Salvatore. Saluti. Egidio. [51]
Egidio Lofrano

Avatar utente
MrMassy86
Socio GAS TT
Messaggi: 15679
Iscritto il: sabato 10 novembre 2012, 15:42
Nome: Massimiliano
Regione: Toscana
Città: Capannori
Ruolo: Moderatore
Stato: Non connesso

Re: Taglio laser (edifici ferroviari vari)

#24 Messaggio da MrMassy86 »

Continuo a seguirti con estremo interesse, bel Lavoro!!!
Massimiliano [253]
Massimiliano Paolinelli - il mio canale YouTubeViaggio in quel di Verni -Il Ponte dei Pescatori - C.L.A.F. Lucca

Avatar utente
Stanislao61
Messaggi: 60
Iscritto il: martedì 27 marzo 2012, 15:16
Nome: Stanislao
Regione: Lazio
Città: Roma
Stato: Non connesso

Re: Taglio laser (edifici ferroviari vari)

#25 Messaggio da Stanislao61 »

Io tramite taglio laser ho preparato i pezzi della scocca della mia costruenda stampante 3D, nonchè i pezzi che supportano i cuscinetti e e la testa della stampante.

E' molto utile per il taglio anche di oggetti grandi, il fablab al quale mi appoggio ha una laser con piano da 120 X 80 cm e taglia sia legno che plexiglass, la scocca della mia stampante è fatta in mdf.

Comunque ho visto fare anche lavori di incisione su legno, e una cosa a cui avevo pensato erano sia le targhe delle loco, che la numerazione in rilievo sui panconi, anche perchè la risoluzione dell'incisione è minima.

saluti
Stanislao
