Digitalizzare D214 Roco

#1 Messaggio da sal727 »

Come da titolo volevo digitalizzare la mia D214 della Roco
ho cercanto in rete qualche notizia ed ho letto che c'è un articolo su Tutto Treno Modellismo n.6, dove viene spiegato passo per passo come fare, qualcuno possiede questa rivista?
Non hai i permessi necessari per visualizzare i file allegati in questo messaggio.



Avatar utente
MrPatato76
Socio GAS TT
Messaggi: 5611
Iscritto il: lunedì 27 agosto 2012, 11:14
Nome: Roberto
Regione: Lombardia
Città: Nova Milanese
Stato: Non connesso

Re: Digitalizzare D214 Roco

#2 Messaggio da MrPatato76 »

Non ci vuole chissà che a digitalizzarlo.
Purtroppo il dec va in cabina.
Io ho saldato direttamente i fili alle prese del motore e delle lamelle.
Se i fili lo consentono, si può incollare il dec sotto il tetto della cabina.
Per smontare la carrozzeria, si deve sfilare il cappello del camino sul tetto.
Fatto questo, si sfila l’avancorpo in avanti.
Quindi si può togliere la cabina.
Roberto - Socio GasTT - Socio CMP

Avatar utente
sal727
Messaggi: 4065
Iscritto il: domenica 26 aprile 2015, 17:22
Nome: Salvatore
Regione: Emilia Romagna
Città: Bologna
Ruolo: Moderatore
Stato: Non connesso

Re: Digitalizzare D214 Roco

#3 Messaggio da sal727 »

Ho anche letto che si può mettere a fianco del motore, mi piacerebbe vedere come fare, hai per caso la TTM n.6 ?

Avatar utente
Docdelburg
Socio GAS TT
Messaggi: 6314
Iscritto il: martedì 4 settembre 2012, 18:16
Nome: Mauro
Regione: Estero
Città: Madrid (España)
Stato: Non connesso

Re: Digitalizzare D214 Roco

#4 Messaggio da Docdelburg »

sal727 ha scritto: sabato 26 maggio 2018, 20:49 Ho anche letto che si può mettere a fianco del motore, mi piacerebbe vedere come fare, hai per caso la TTM n.6 ?
Mandami un tuo indirizzo email via mp che ti mando lo scan a colori dell'articolo.

Avatar utente
sal727
Messaggi: 4065
Iscritto il: domenica 26 aprile 2015, 17:22
Nome: Salvatore
Regione: Emilia Romagna
Città: Bologna
Ruolo: Moderatore
Stato: Non connesso

Re: Digitalizzare D214 Roco

#5 Messaggio da sal727 »

Ti ho mandato una email attraverso il forum.
Grazie

Avatar utente
Fulvio Zanda
Messaggi: 1347
Iscritto il: martedì 15 maggio 2012, 13:55
Nome: Fulvio
Regione: Lombardia
Città: Morengo
Stato: Non connesso

Re: Digitalizzare D214 Roco

#6 Messaggio da Fulvio Zanda »

se può essere utile , io a suo tempo avevo aperto questa discussione

D 214.4097 digitale + luci - Fonte www.scalatt.it/forum

puoi vedere la loco aperta e nel mio caso avendo un lenz standard o silver il decoder l'ho messo sotto il tetto in cabina.
Poi però qualche tempo fa ho digitalizzato il gamba de legn di un amico ed in quel caso abbiamo installato un ESU nano, ecco forse quello è il decoder perfetto , davvero piccolissimo e potrebbe anche starci nel cofano

ciao

Avatar utente
sal727
Messaggi: 4065
Iscritto il: domenica 26 aprile 2015, 17:22
Nome: Salvatore
Regione: Emilia Romagna
Città: Bologna
Ruolo: Moderatore
Stato: Non connesso

Re: Digitalizzare D214 Roco

#7 Messaggio da sal727 »

Ho letto l'articolo su TTM dove dice che un decoder di queste dimensioni 11,5x9x4,1(un Arnold A81221) ci sta tranquillamente sotto al cofano motore, è stato provato anche un Lenz con dimensioni maggiori, essendo l'articolo di qualche anno fa, questi deoder non sono più in produzione e con i nuovi prodotti si raggiungono misure anche minori, ho trovato il lenz silver mini che ha misure 11,5x7,5x2,6 da 0,5-0,8A sufficienti per muovere il motore e come affermi c'è anche lo Esu nano con dimensioni ancora più ridotte però di questo ci sono più versioni, quale si adatta?
Non avendo mai provato nessuno dei due, quale è consigliabile considerando che viene messo in una posizione piuttosto chiusa senza possibile ventilazione.

Avatar utente
Fulvio Zanda
Messaggi: 1347
Iscritto il: martedì 15 maggio 2012, 13:55
Nome: Fulvio
Regione: Lombardia
Città: Morengo
Stato: Non connesso

Re: Digitalizzare D214 Roco

#8 Messaggio da Fulvio Zanda »

E' passato troppo tempo dalla digitalizzazione di quella loco e sinceramente non ricordo quanto spazio ci fosse nella zona del cofano motore.

Sicuramente sono rimasto impressionato dalle minuscole dimensioni del nano, ma probabilmente anche il silver micro ci sta tranquillamente.
la corrente è più o meno uguale, credo che la scelta possa essere fatta in funzione delle tue preferenze tra Esu e Lenz

ciao

Avatar utente
sal727
Messaggi: 4065
Iscritto il: domenica 26 aprile 2015, 17:22
Nome: Salvatore
Regione: Emilia Romagna
Città: Bologna
Ruolo: Moderatore
Stato: Non connesso

Re: Digitalizzare D214 Roco

#9 Messaggio da sal727 »

Mi interessava sapere la differenza fre questi due modelli 53620 e 53661, tutti e due hanno la nem 652 e le stesse dimensioni.

Avatar utente
Fulvio Zanda
Messaggi: 1347
Iscritto il: martedì 15 maggio 2012, 13:55
Nome: Fulvio
Regione: Lombardia
Città: Morengo
Stato: Non connesso

Re: Digitalizzare D214 Roco

#10 Messaggio da Fulvio Zanda »

da quello che ho capito sul manuale il 53661 è il nano standard ed il 53620 il nano fx

guardando la tabella sull'fx non c'è la massima corrente assorbita per il motore ( per lo standard 500 mA ), c'è poi anche scritto che non controlla il motore trazione.

Quindi l'Fx potrebbe essere un decoder funzioni .

comunque non mi risulta che la 214 abbia la presa nem per il decoder e quindi dovrai comunque saldare i vari fili.

ciao

Avatar utente
sal727
Messaggi: 4065
Iscritto il: domenica 26 aprile 2015, 17:22
Nome: Salvatore
Regione: Emilia Romagna
Città: Bologna
Ruolo: Moderatore
Stato: Non connesso

Re: Digitalizzare D214 Roco

#11 Messaggio da sal727 »

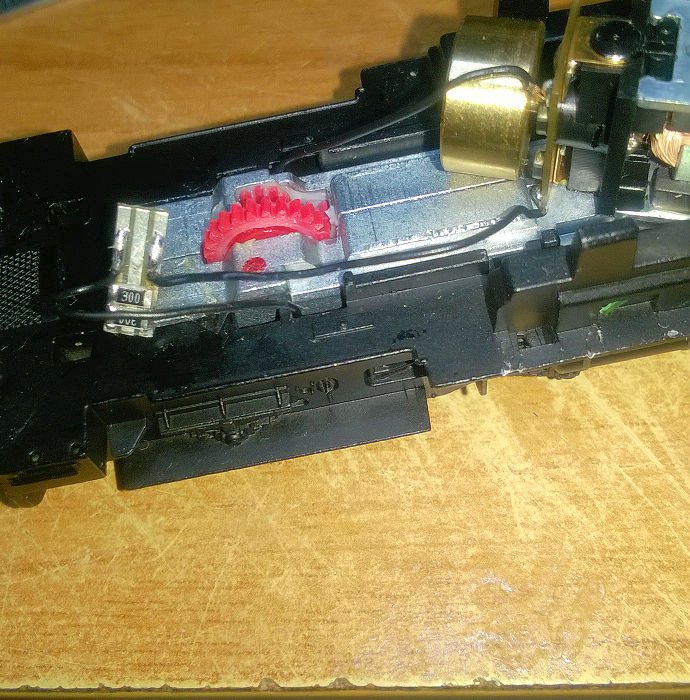

Ho aperto la loco, non è stato complicato, ho trovato un piccolo circuito stampato con un paio di componenti, mi sembrano due resistenze dal valore di 30ohm messe in parallelo, sono posizionate in serie da un contatto corrente ad una presa del motore
nell'articolo di TTM non c'è nulla a riguardo, andranno sicuramente tolte, chiedo conferma, inoltre nella basetta del motore ci sono altri due componenti, penso siano condensatori non c'è scritto nulla sopra
questi posso lasciarli non dovrebbero creare dei problemi essendo dopo il decoder .
Non hai i permessi necessari per visualizzare i file allegati in questo messaggio.

Avatar utente
MrPatato76
Socio GAS TT
Messaggi: 5611
Iscritto il: lunedì 27 agosto 2012, 11:14
Nome: Roberto
Regione: Lombardia
Città: Nova Milanese
Stato: Non connesso

Re: Digitalizzare D214 Roco

#12 Messaggio da MrPatato76 »

Per sicurezza, toglierei tutto e salderei i fili del dec su linguette e motore.
Io a suo tempo feci così.
Domanda devi illuminare la cabina?
Roberto - Socio GasTT - Socio CMP

Avatar utente
sal727
Messaggi: 4065
Iscritto il: domenica 26 aprile 2015, 17:22
Nome: Salvatore
Regione: Emilia Romagna
Città: Bologna
Ruolo: Moderatore
Stato: Non connesso

Re: Digitalizzare D214 Roco

#13 Messaggio da sal727 »

I fili del motore sono saldati alla basettta che supporta i collegamenti al motore proprio dove sono inseriti i condensatori, dovrei dissaldare solamente i condenssatori è un lavoraccio visto la dimensione e lo spazio disponibile, non credo comunque che possano creare dei problemi, sarebbe interessante sapere invece a cosa sevono le resistenze su un polo dell'alimentazione.
Ho preso questo decoder

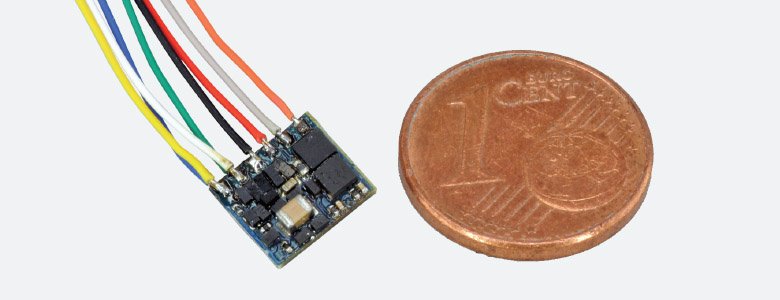

Esu Nano standard 53661, è molto piccolo 8 x 7 x 2,4 mm
motore 0,5A
Funzioni 4/100 mA
mi piacerebbe mettere anche le luci, ha 4 uscite per le funzioni, però la loco non prevede le luci e penso sia piuttosto complicato riuscire a metterle, ho visto dei Kit per altre loco da manovra, ma non ho idea se possono andar bene a questa.
Non hai i permessi necessari per visualizzare i file allegati in questo messaggio.

Avatar utente
sal727
Messaggi: 4065
Iscritto il: domenica 26 aprile 2015, 17:22
Nome: Salvatore
Regione: Emilia Romagna
Città: Bologna
Ruolo: Moderatore
Stato: Non connesso

Re: Digitalizzare D214 Roco

#14 Messaggio da sal727 »

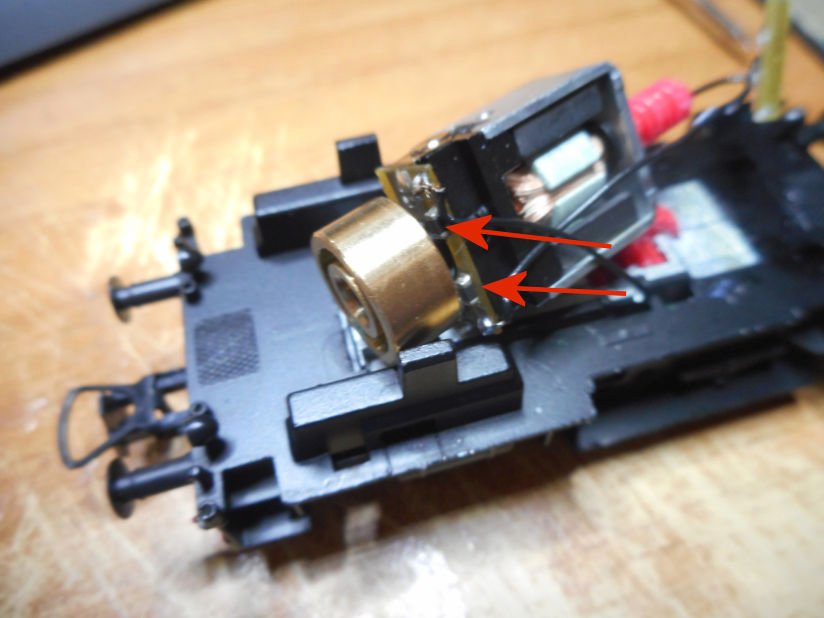

Ho guardato bene con la lente la posizione dei cavi effettivamente possono essere bypassati i due condensatori, comunque prima posso sempre provare a vedere se creano disturbo, in quel caso saldo direttamente alle linguette del motore

Avatar utente
sal727
Messaggi: 4065
Iscritto il: domenica 26 aprile 2015, 17:22
Nome: Salvatore
Regione: Emilia Romagna
Città: Bologna
Ruolo: Moderatore
Stato: Non connesso

Re: Digitalizzare D214 Roco

#15 Messaggio da sal727 »

Sono riuscito nell'impresa, usato il decoder Esu Nano standard 53661
ho tolto solamente il minuscolo pcb con le due resistenze in serie su di un cavo dell'alimentazione
i componenti nella piastrina del motore li ho lasciati, provato il tutto e non danno assolutamente problemi come pensavo essendo posizionati dopo il decoder
Non hai i permessi necessari per visualizzare i file allegati in questo messaggio.

Avatar utente
MrMassy86
Socio GAS TT
Messaggi: 15673
Iscritto il: sabato 10 novembre 2012, 15:42
Nome: Massimiliano
Regione: Toscana
Città: Capannori
Ruolo: Moderatore
Stato: Non connesso

Re: Digitalizzare D214 Roco

#16 Messaggio da MrMassy86 »

Complimenti Sal, hai fatto un ottimo lavoro di digitalizzazione!!!
Massimiliano [253]
Massimiliano Paolinelli - il mio canale YouTubeViaggio in quel di Verni -Il Ponte dei Pescatori - C.L.A.F. Lucca

Avatar utente
NinoLamezia
Messaggi: 1094
Iscritto il: mercoledì 14 marzo 2018, 22:04
Nome: Antonio
Regione: Calabria
Città: Lamezia Terme
Stato: Non connesso

Re: Digitalizzare D214 Roco

#17 Messaggio da NinoLamezia »

Fulvio Zanda ha scritto: lunedì 28 maggio 2018, 16:16
ciao
....approfitto della pagina di Salvatore per augurarti un buon compleanno [269]
Antonio

Avatar utente
fabio
Messaggi: 1369
Iscritto il: lunedì 17 dicembre 2012, 14:16
Nome: fabio
Regione: Lazio
Città: roma
Stato: Non connesso

Re: Digitalizzare D214 Roco

#18 Messaggio da fabio »

bel lavoro Salvatore !
Fabio - plastico H0 epoca II-III -
GFRS Gruppo Fermodellistico Romano Sogliola

Avatar utente
sal727
Messaggi: 4065
Iscritto il: domenica 26 aprile 2015, 17:22
Nome: Salvatore
Regione: Emilia Romagna
Città: Bologna
Ruolo: Moderatore
Stato: Non connesso

Re: Digitalizzare D214 Roco

#19 Messaggio da sal727 »

Grazie fabio [98]

Avatar utente
IpGio
Socio GAS TT
Messaggi: 3784
Iscritto il: domenica 20 maggio 2018, 9:22
Nome: Giorgio
Regione: Lombardia
Città: Nerviano
Ruolo: co-amministratore
Stato: Non connesso

Re: Digitalizzare D214 Roco

#20 Messaggio da IpGio »

Discussione riaperta in memoria di Sal727 Salvatore... buon viaggio... caro amico .
