prova fusione ruote a razze scala h0

[sergio giordano]

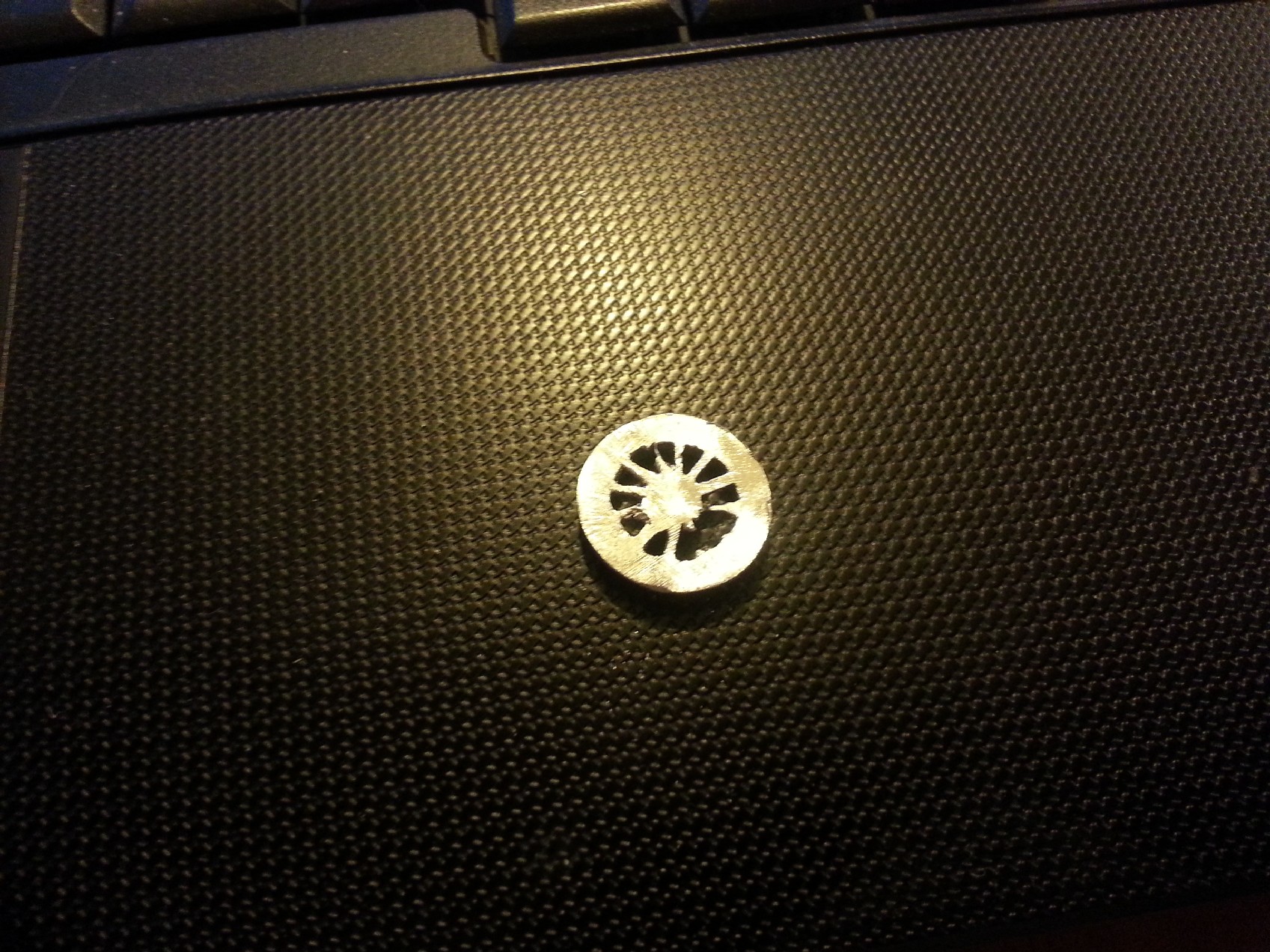

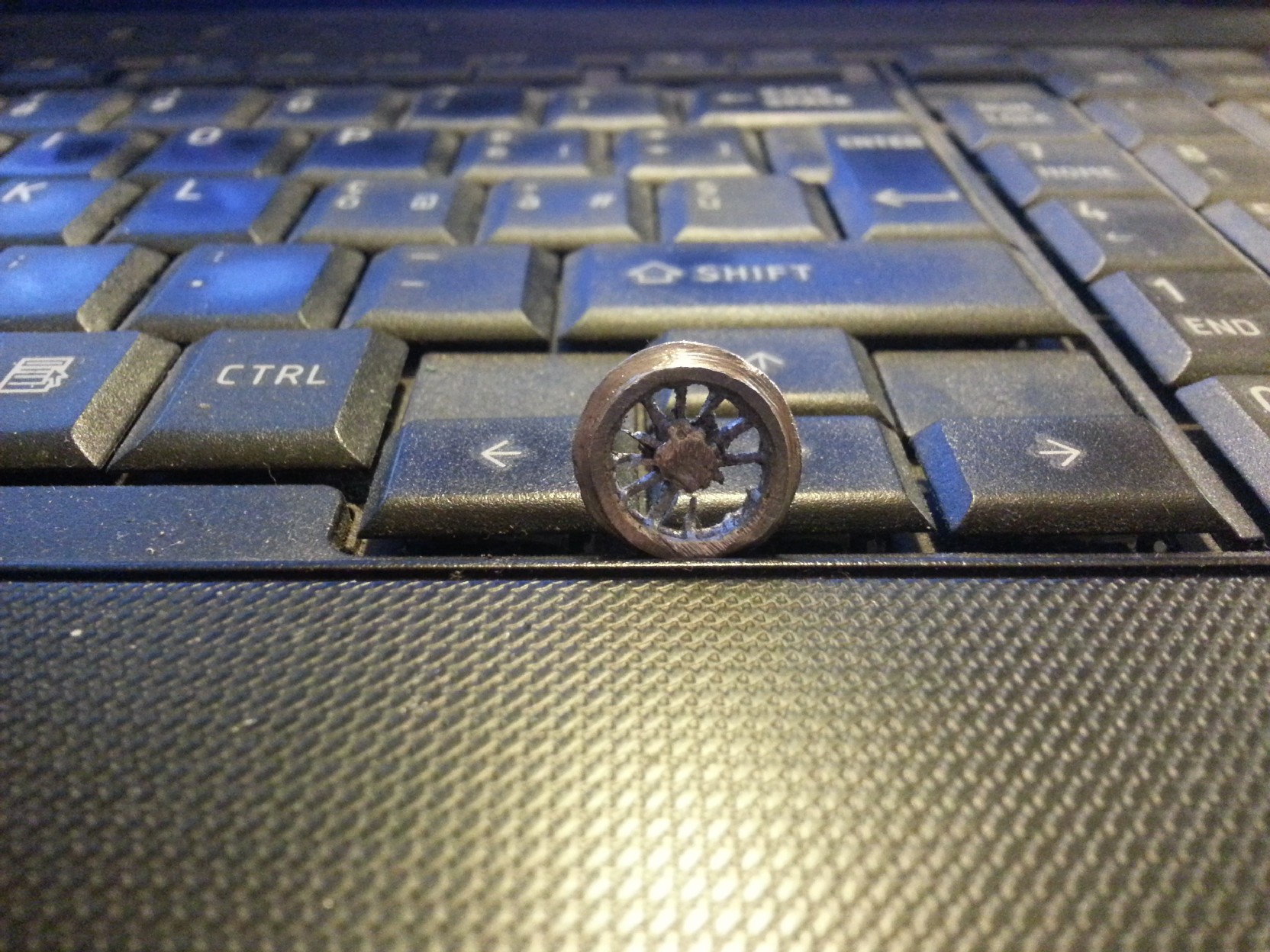

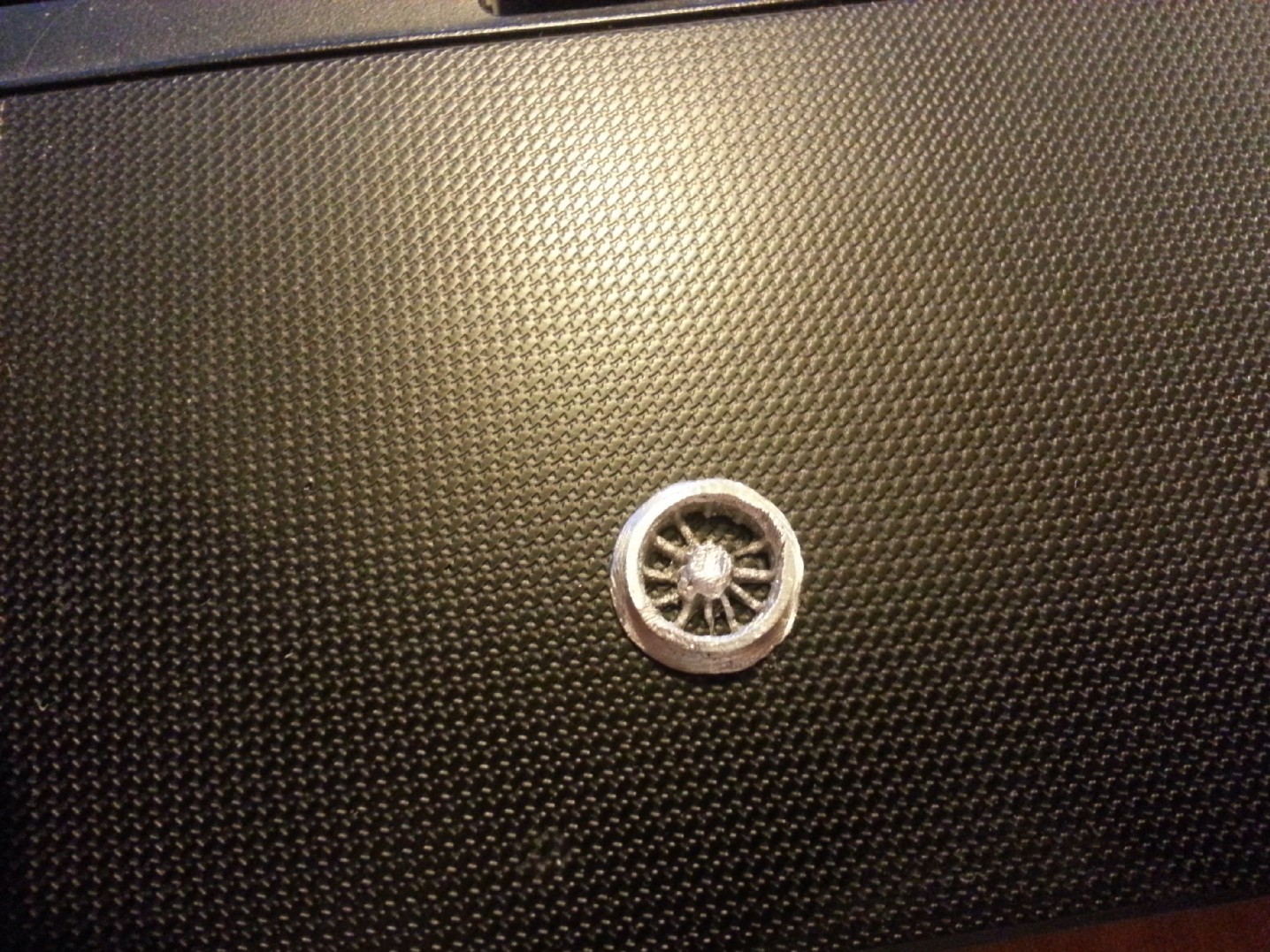

come dal titolo...ho fatto un primo tentativo per produrre in autocostruzione le ruote a razze del VNx ....c'è ancora molto da rifinire....

Immagine:

469,97 KB

Immagine:

466,42 KB

Immagine:

551,32 KB

[liftman]

Se questo è il primo tentativo, hai da rallegrartene, è vero, non sono perfette, ma non è certo una cosa alla portata di tutti.

[capotrenopietro]

L'unica cosa che non siamo (siete) ancora riusciti a costruire sono i motori, ma non è detta l'ultima parola prima o poi........ bravo Sergio.
Pietro

[giuseppe_risso]

Mi sembri su una buona strada.
come hai proceduto?

[Marco]

... scommetto che poi le dovrò tornire io!
Bravo Jerry, avanti tutta!

Marco

[sergio giordano]

grazie amici...ci sarà ancora molto da fare ma la cosa mi stuzzica! hehehe
@Giuseppe...ho fatto uno stampo in silicone (per alte temprature) e poi ci ho colato il piombo fuso ( l'idea me l'ha data Massimo di Roma, l'amico che si è sggiunto da poco sul forum...cioè il ragazzo che sta' facendo la M2)

[alexgaboardi]

quoto in pieno Rolando, come primo risultato è davvero ottimo, non vedo l'ora di ammirare i prossimi
ciao, Alessandro

[M2Breda]

Sergio vedo che i consigli che ti ho dato hanno dato i suoi frutti sono contento dell'ottima realizzazione affinerai la tecnica e vedrai che risultati!! A tutti in seguito pubblichero' la tecnica per eseguire le incisioni per la realizzazione di bielle balestre assali e molle e sale un saluto a tutti da M2breda

[Cesco]

Sergio, fino a quale temperatura regge il silicone dello stampo?
te lo chiedo perchè se lo stampo regge potresti provare qualche lega più nobile (e meno molliccia) rispetto al piombo, specie se dopo devi rifinire le ruote tramite asportazione di truciolo.
oppure potresti lavorare tramite "centrifuga", così come fatto a livello industriale...

[Egidio]

Bravo il mio amico Sergio......... un vero mostro di bravura !!!! Saluti. Egidio.

[MrMassy86]

Complimenti Sergio, come primo tentativo è gia bellissmo, figuriamoci come sara il secondo Ciao Massimiliano

[adobel55]

Ottimo Sergio.
Esperimento interessante.
Ciao.
Adolfo

[peppardo]

ottimo inizio Sergio....aspettiamo altri sviluppi.
ciao

[sergio giordano]

Sergio, fino a quale temperatura regge il silicone dello stampo?
te lo chiedo perchè se lo stampo regge potresti provare qualche lega più nobile (e meno molliccia) rispetto al piombo, specie se dopo devi rifinire le ruote tramite asportazione di truciolo.
oppure potresti lavorare tramite "centrifuga", così come fatto a livello industriale...

ciao Cesco! benvenuto sul forum...scusa se ti saluto qui ma poi andro' a cercarmi la tua discussione di presentazione...veniamo a noi...mi sembri molto piu' esperto di me in fusioni...avresti voglia di spiegarmi meglio cos'è la centrifuga...e come fare per migliorare le stampate? grazie 1000 per i consigli!!

[sergio giordano]

grazie a tutti Amici! vedro' con il vostro aiuto ed i vostri consigli come migliorare le ruote! a presto news!!

[Giannantonio]

@sergio,
continuando ce la farai senzaltro, probabilmente la mancanza di alcuni particolari è duvuta all'ebollizione del piombo.
Prova a praticare dei buchetti di sfogo, l'eccedenza la potrai togliere dopo usando un cutter, il piombo è morbido da tagliare.

[sergio giordano]

@sergio,
continuando ce la farai senzaltro, probabilmente la mancanza di alcuni particolari è duvuta all'ebollizione del piombo.
Prova a praticare dei buchetti di sfogo, l'eccedenza la potrai togliere dopo usando un cutter, il piombo è morbido da tagliare.

grazie Giannantonio! ottima dritta anche la tua! provero'....

[giuseppe_risso]

Scusa, Sergio, io non sono un tecnico dei metalli, ma il piombo non é troppo tenero?
Voglio dire: le ruote subiscono parecchi traumi, e non so come resisterebbero. [?]

[trenini]

Sergio, quello che vuol dire Cecco è che ci sono ditte che fanno fusioni in ottone o bronzo con il sistema a cera persa, ovviamente qui si parla di microfusione e il procedimento della centrifuga è che il metallo fuso viene gettato mdiante una macchina che spinge letteralmente il metallo nello stampo. Sinceramente è una tecnica che da fare in casa mi sembra alquanto complicato sia per la tecnica di preparazione che per l'attrezzatura necessaria, l'unica è cercare una fonderia che fà questo servizio se ti può interessare ti posso mandare il nome e l'indirizzo di una di queste che operano nella mia zona.
Ciao Loris

[sergio giordano]

Scusa, Sergio, io non sono un tecnico dei metalli, ma il piombo non é troppo tenero?
Voglio dire: le ruote subiscono parecchi traumi, e non so come resisterebbero. [?]

si Giuseppe...questo è vero..ma era solo una prova questa....per vedere se proseguire nell'impresa o se era il caso di abbandonarla...adesso faro' una ricerca sui vari metalli che posso lavorare in casa....e poi vedremo...in ogni caso potrebbe essere un'ottima soluzione ..parlando del piombo...(che in questo caso è al 50% con stagno) anche per fare altri pezzi....tipo pompe,fntane, particolari che in altri materiali risulterebbero di difficile realizzazione...diciamo che mi son aperto una porta che avevo ancora chiusa! heheheh

[sergio giordano]

Sergio, quello che vuol dire Cecco è che ci sono ditte che fanno fusioni in ottone o bronzo con il sistema a cera persa, ovviamente qui si parla di microfusione e il procedimento della centrifuga è che il metallo fuso viene gettato mdiante una macchina che spinge letteralmente il metallo nello stampo. Sinceramente è una tecnica che da fare in casa mi sembra alquanto complicato sia per la tecnica di preparazione che per l'attrezzatura necessaria, l'unica è cercare una fonderia che fà questo servizio se ti può interessare ti posso mandare il nome e l'indirizzo di una di queste che operano nella mia zona.
Ciao Loris

certo...capisco il procedimento Loris...ma non è quello che intendevo fare io...sinceramente la cosa che mi da piu' soddisfazione è proprio il fatto di essere riuscito....giocando...a realizzare una ruotina, seppur non bella e assolutamente non perfettamente tonda....ma che è fatta in modo artigianale...quello che mi stimola adesso e' il cercare una maggior precisione....e come detto a Giuseppe prima...magari ad imparare ad usare altri metalli o leghe di metallo....vedremo...l'importante è anche divertirsi...no?
grazie in ogni caso per la tua risposta e per i tuoi ottimi consigli! ciaoooo

[Cesco]

per spiegare la fusione tramite centrifuga pensate alla lavatrice in modalità appunto centrifuga, ovvero quando il cestello gira a "mille mila" (credo si arrivi al migliaio) giri/minuto; avrete certamente notato che i vestiti rimangono incollati alle pareti del cestello, invece che rimanere al centro... merito appunto della forza centrifuga (fuga dal centro appunto).

nel caso delle fusioni si sfrutta la forza centrifuga per "sparare" il metallo fuso (anche metalli bassofondenti - stagno, piombo, zinco ecc...) all'interno dello stampo ottenendo un fuso molto definito e quasi esente da bolle.
con un minimo di attrezzatura è possibile realizzare qualcosa anche in casa... se capisco come inserire le immagini preparo qualche disegnetto.


veniamo al discorso sul materiale.
il piombo è un metallo che amo ed odio allo stesso tempo. lo amo perchè fonde a basse temperature (327 gradi Celsius circa) e perchè grazie al suo alto peso specifico è ottimo per appesantire i modelli, inoltre la sua tenerezza rende facile lavorarlo in certi casi. tuttavia lo "odio" proprio perchè essendo molliccio lavorando per asportazione di truciolo o impasti gli utensili (lime) o il lavoro non viene definito come se venisse fatto, per esempio, su leghe di rame.

nel tuo caso devi realizzare un parte importantissima in un modello, le ruote. se ho ben capito, il modello sarà dinamico, è questo complica le cose, perchè è richiesta una buona resistenza nonchè la lavorabilità per poter rifinire la superficie di rotolamento (assolutamento proibito usare una ruota così come esce dallo stampo).

io ti sconsiglio a priori il piombo, perchè pur essendo bassofondente, non ha le caratteristiche meccaniche per "diventare una buona ruota".
piuttosto, io proverei a fare una fusione in Stagno puro (punto di fusione 232 gradi celsius), che è un pochino fragile ma ha abbastanza "nervo" per poter essere lavorato in modo soddisfacente. qualche tempo fa avevo fatto qualche esperimento, e non sono usciti dei getti "malvagi"...

io ho messo le mani su un po di stagno e di zinco puri, e più avanti vorrei compiere qualche fusione di prova per valutare la bontà di una eventuale lega dei due metalli.

l'ideale è passare a leghe di Rame, Ottone in primis. il problema è che fare fusioni in ottone significa avere tanta attrezzatura... è quindi necessario rivolgersi a qualche ditta che esegue questo tipo di lavorazioni, soprattutto microfusioni.

metti subito in conto che il pezzo fuso va assolutamente rilavorato a mezzo tornio (nel caso delle ruote), perchè la superfice di rotolamento deve essere perfetta. serve quindi un "tornito" (dotato di tornio ).


potresti gentilmente dirmi qualcosa in più approposito delle ruote di questo Vnx? vorrei capire bene cosa devi realizzare, così magari posso dare consigli più mirati...

[sergio giordano]

ciao Cesco...si...partendo per ordine...il prodotto che ho usato è uno stagno/piombo al 50%
per cio' che riguarda il tornire la stampata sono assolutamente d'accordo con te ma il piccolo tornietto che ho mi ha abbandonato....e devo cercarne uno in sostituzione...
hai ragione...come anche diceva precedentemente l'amico Loris...bisognerebbe farle fare in microfusione ma poi perdo il bello di farmele da me!
scherzi a parte...ci provo..compatibilmente con le mie povere attrezzature e la mia inesistente esperienza nel campo dei metalli...vedremo..intanto mi diverto un pò!
grazie per l'esaustiva spiegazione!

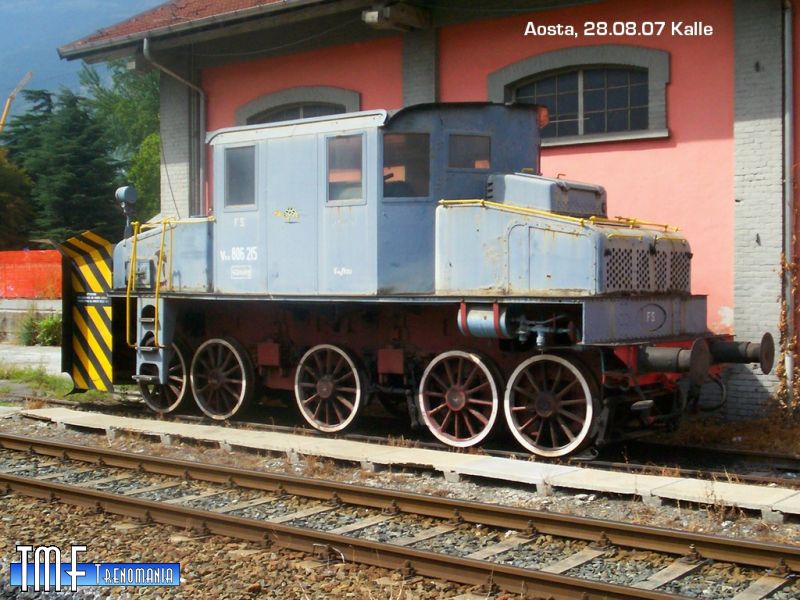

questo è il VNx...sto' preparando le lastrine fotoincise per fare il modello in h0..e cercavo una soluzione per realizzare le ruote...

Immagine:

103 KB

[Cesco]

hai gia scartato l'ipotesi di ruote commerciali - industriali e/o artiginali?
e poi, il modello sarà statico (così come il Vnx vero ) o dinamico, cioè lo farai davvero correre sulle rotaie?

[sergio giordano]

ma...scartare una soluzione a priori questo non lo faccio mai...vi è un tipo di assali che andrebbero bene sul VNx e sono quelli del tender della 741 Rivarossi..il problema è trovarli...e poi il VNx sarà con molte probabilità statico...
