Simulatore fuoco

[sal727]

Siamo sotto natale volevo dare un piccolo tocco di realtà al presepe, ho trovato in rete un semplice circuitino fatto con pochi componenti che, utilizzando un pic con dei led, simula la fiamma del fuoco, si può anche utilizzare come effetto su un plastico, tempo fa ho letto un post che si parlava appunto di questo:

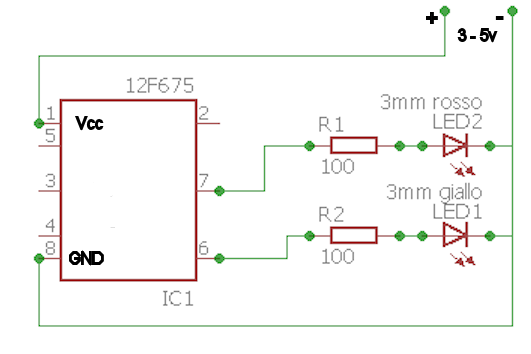

Schema:

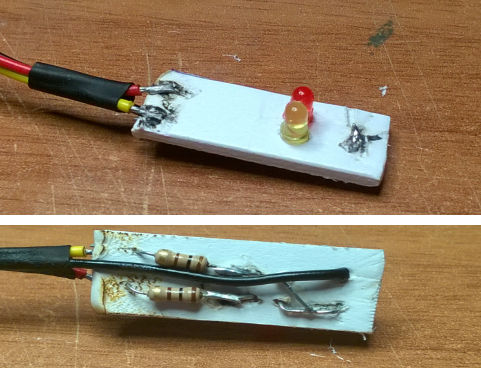

avendo in casa il pic ho voluto provarlo, il circuito originale non prevedeva le resistenze sui led, io le ho messe, il tutto posizionato su un piccolo pezzo di forex da 2mm



il circuitino funziona egregiamente, l'ho lasciato acceso per parecchio tempo e ha funzionato bene, ho anche provato ad inserire due circuitini sullo stesso pic ed ha sopportato bene l'assorbimento che è arrivato circa a 40mA, per cui può anche essere alimentato a batteria.
In questo video potete vedere l'effetto

Se a qualcuno interessa posso inviare il file hex

[adobel55]

Ganzo.
Ciao.
Adolfo

[liftman]

Scusa ma il Pic deve essere programmato no?

[sal727]

Scusa ma il Pic deve essere programmato no?

E si, l'unica scocciatura è quella, se qualcuno lo vuole ho il file per programmarlo.

[liftman]

ce n'è un'altra di scocciatura, serve il programmatore

[sal727]

è questo
http://www.ebay.it/itm/Programmatore-PI ... SwFnFWCjru

[v200]

Bel giochino Salvatore, un ottimo spunto per una fonderia se poi metti led blu e bianco imiti i lampi di una saldatrice ad arco

[Digtrain]

Ciao Salvatore,

per cortesia, mi puoi inoltrare il file?

Grazie.

Ciao Walter :geek:

[sal727]

Bel giochino Salvatore, un ottimo spunto per una fonderia se poi metti led blu e bianco imiti i lampi di una saldatrice ad arco

Si, masticando un po' di linguaggio C ed elettronica, si possono fare svariate cose con questi microcip, io mi limito a fare solo quello che sono capace, il copia incolla [:I]

[bigfour]

Complimenti per la realizzazione !

[Andrea]

Fotoguida impaginata e file inseriti in area DOWNLOAD:
Simulatore di fuoco - Fonte www.scalatt.it

Grazie Salvatore!

[FabrizioRM]

esistono dei led detti flickering che si accendono come quelli mostrati nel video ma senza bisogno di costruire alcun circuito.

[Bigliettaio]

Grazie, guida molto interessante e che terrò presente anche per il mio presepe!!!

[IpGio]

Discussione riaperta in memoria di Sal727 Salvatore... buon viaggio... caro amico .

Dicembre 2016. Salvatore alle prese con il fuoco... elettronico.

Per rileggere questa discussione dall'inizio Clicca qui... .
Buona lettura...
