In questa fotoguida vi illustrerò una mia elaborazione che ho fatto in prossimità delle feste natalizia per dare un piccolo tocco di realtà al
presepe.
Ho trovato in rete un semplice circuito fatto con pochi componenti che, utilizzando un pic con dei led, simula la fiamma del fuoco.
Ciò che vi mostrerò, si può anche utilizzare su un plastico per ricreare qualche scenetta animata.

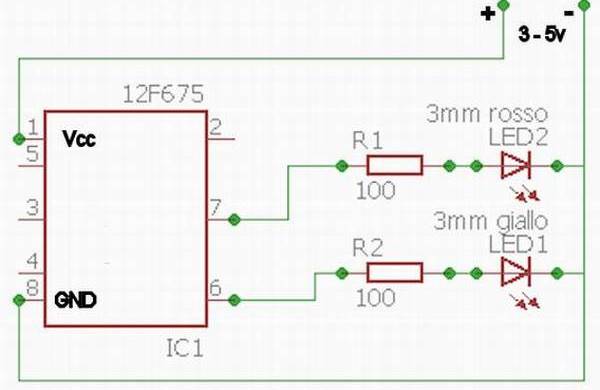

Schema

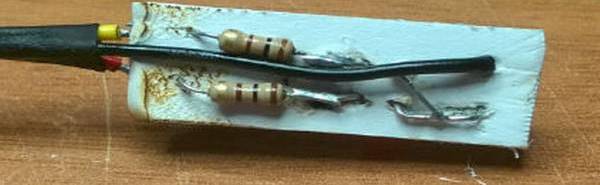

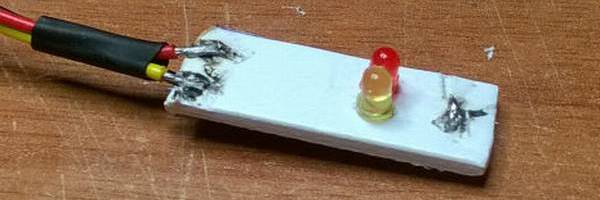

Il circuito originale non prevedeva le resistenze sui led e pertanto le ho aggiunte posizionando il tutto su un piccolo pezzo di forex da 2mm.
Ho anche provato ad inserire due piccoli circuiti sullo stesso pic ed ha sopportato bene l'assorbimento che è arrivato circa a 40mA: pertanto può
anche essere alimentato a batteria.
In questo video potete vedere l'effetto.
Guarda il videp clip a questo
LINK YOUTUBE
L'autore Salvatore Pluchino, è a disposizione per domande, curiosità, informazioni e chiarimenti nella
DISCUSSIONE FORUM GAS TT
Se sei interessato al file .hex ed anche il codice in C, accedi alla
PAGINA DEI DOWNLOAD
