Stazione di Crocetta

[sabaambr]

Allora questa volta non condivido un modello ultimato, ma partiro' dall'inizio, provero' ad illustrarvi il wip della stazione di Crocetta che andra' installata sul costruendo diorama commissionato ad un amico.

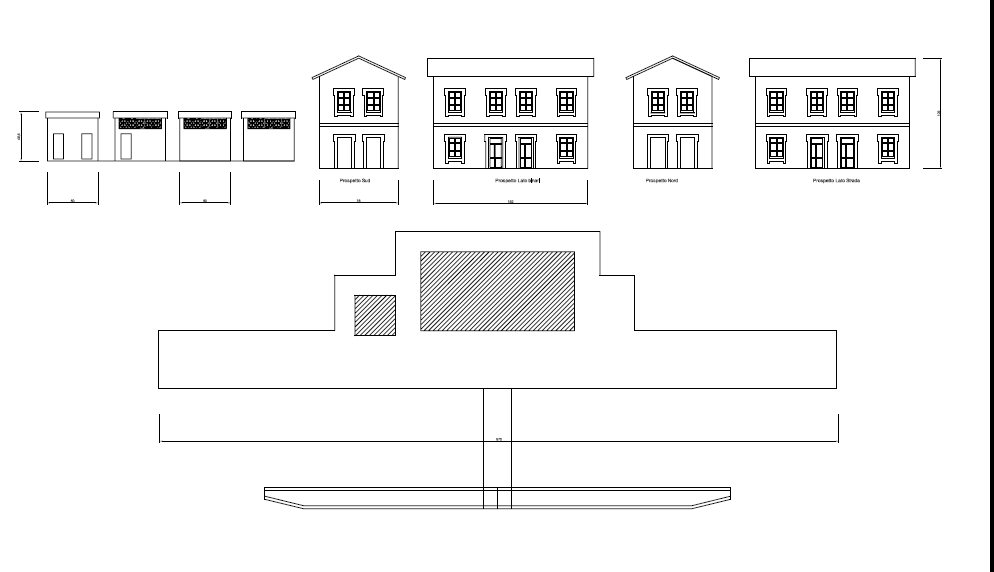

Vi allego il file del disegno cad del fabbricato viaggiatori e dei bagni, che a parer mio sono l'elemento originale e caratterizzante del manufatto.

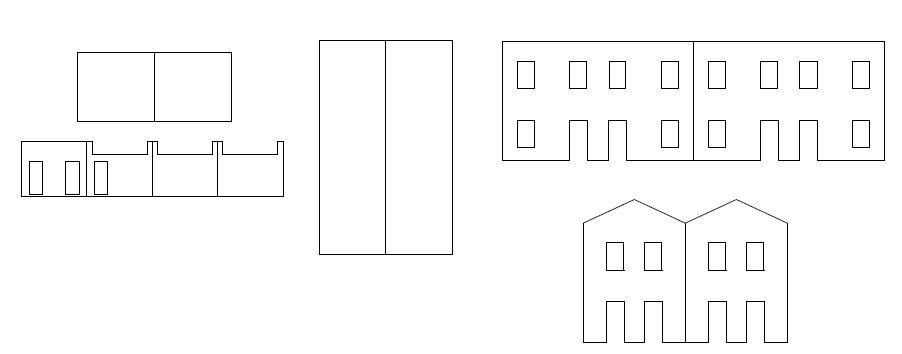

Vi mostro anche la tavola con i singoli pezzi che sara' poi incollata sul pannello in forex per il taglio.

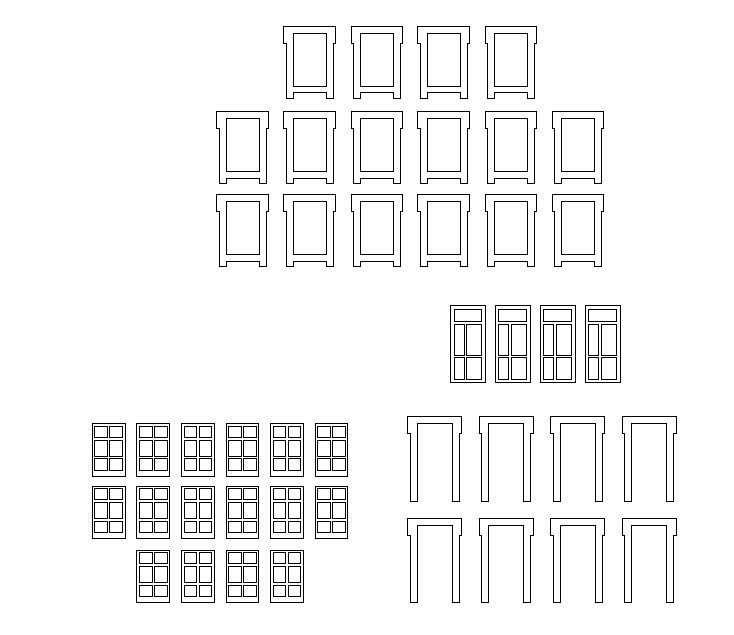

Trovate un ulteriore immagine del file dxf pronto da essere inviato al plotter da taglio per la realizzazione degli infissi e dei decori. Saranno ricavati da un cartoncino da 220 gr/mq in duplice copia per ottenere maggior spessore unendo tra loro i pz uguali.

Questo al momento e' tutto!

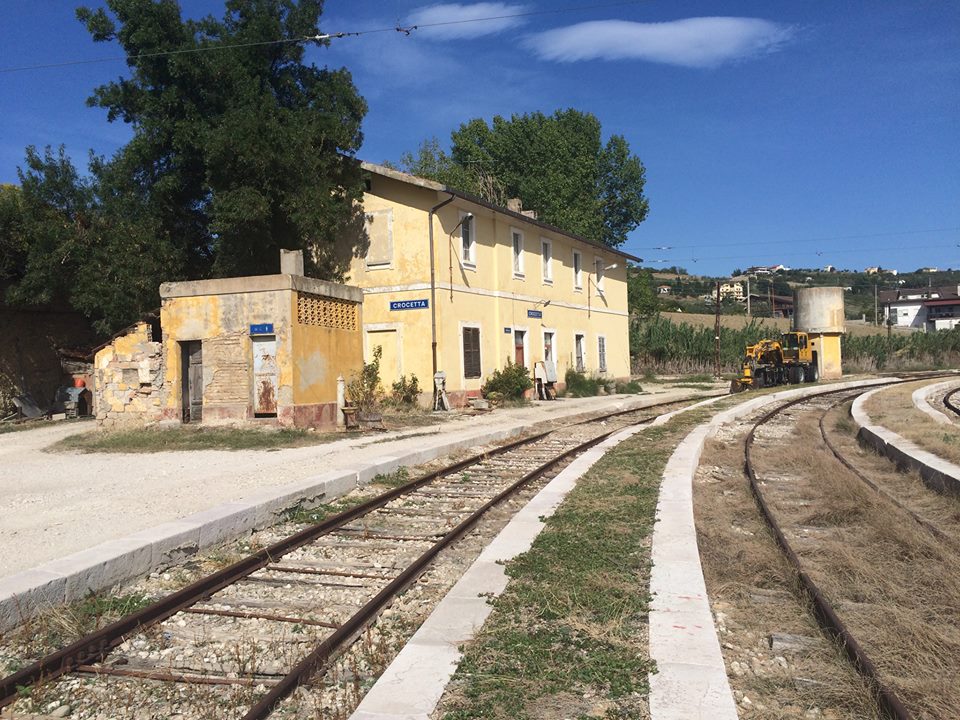

Questa e' la foto del fabbricato, per esigenze di spazio sara' accorciato leggermente

Immagine:

172,96 KB



Immagine:

57,11 KB



Immagine:

56,92 KB



Immagine:

23,65 KB

[Andrew245]

Molto bene Sabino, ti seguirò senz'altro !

[adobel55]

Benissimo Sabino.
Anche io ti seguirò
Ciao
Adolfo

[MrMassy86]

Progetto molto interessante, ti seguirò volentieri Massimiliano

[sal727]

Molto interessante.
Puoi postre i file in originale, 1:1
Per esempio nel primo disegno non si leggono le misure

[dilan]

Ottimo progetto, seguirò con piacere le ulteriori fasi di lavorazione.

[sabaambr]

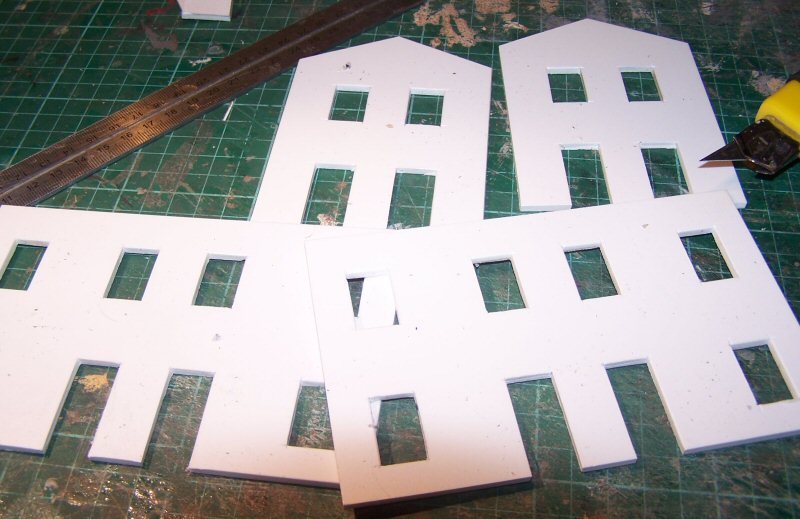

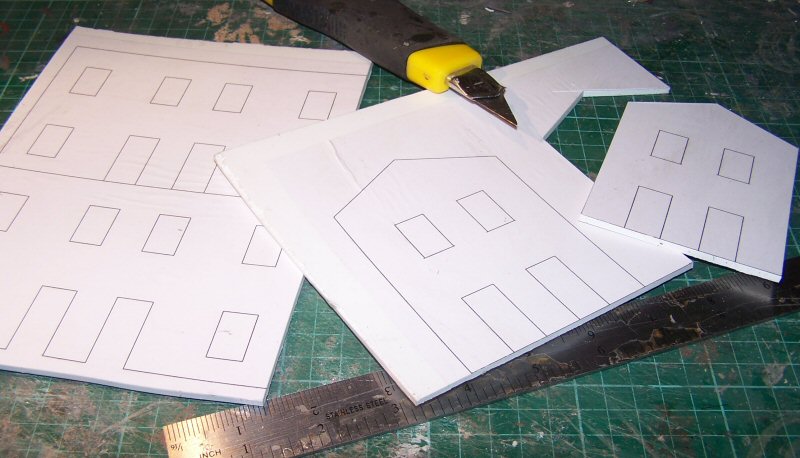

Si comincia a ritagliare la lastra del FV

Immagine:

77,73 KB

Ed ecco i pezzi pronti per essere uniti.


Immagine:

83,85 KB

Procedo cosi:
Prima uno strato di adesivo a contatto, poi un filo cianoacrilico e poi colla a caldo.
A prova sismica

[sabaambr]

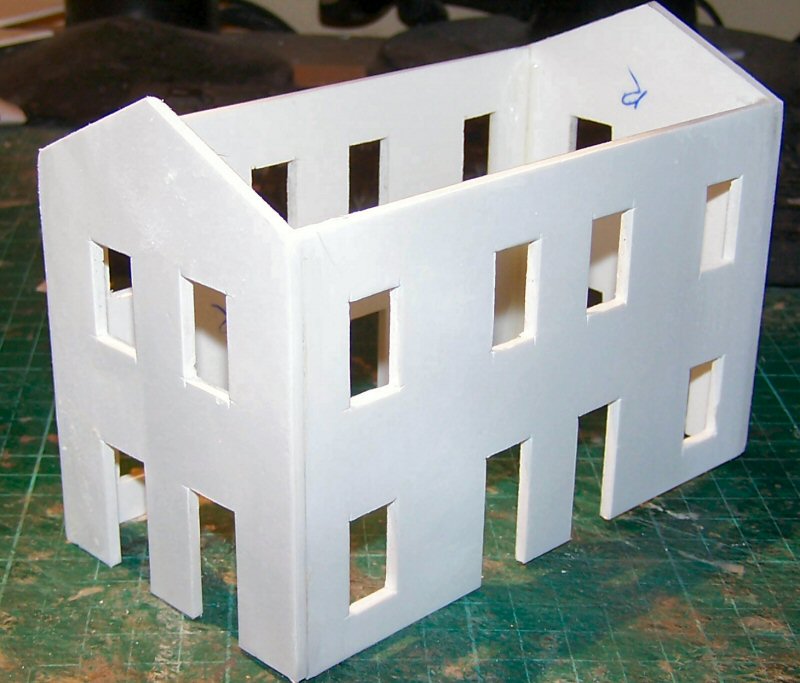

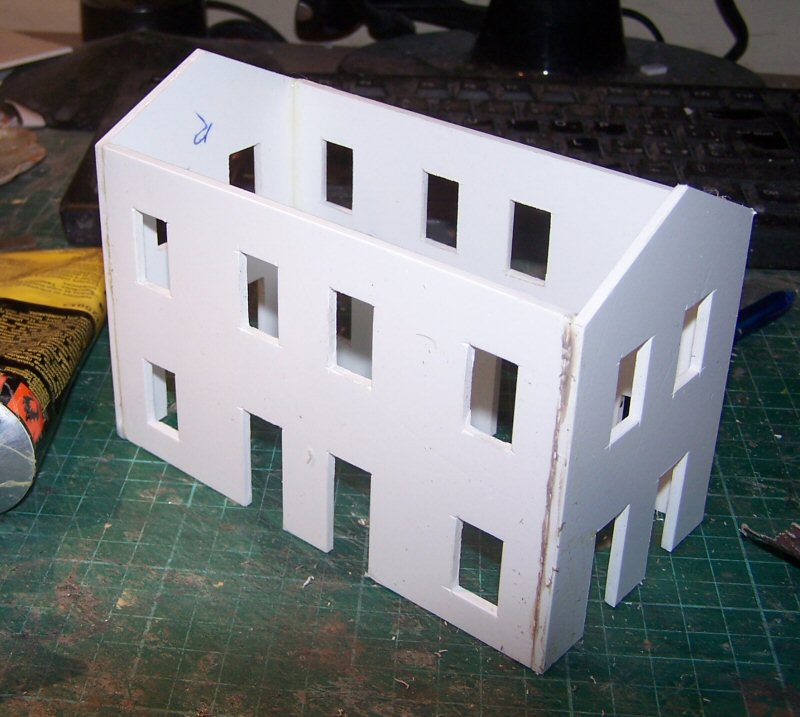

Ed ecco il fabbricato che prende forma



Immagine:

99,94 KB

[MrMassy86]

Molto bene Massimiliano

[v200]

Molto interessante
Un bel tutorial tecnico.
Ciao Roby

[sabaambr]

Mentre la colla del FV si essicca si passa ai WC.

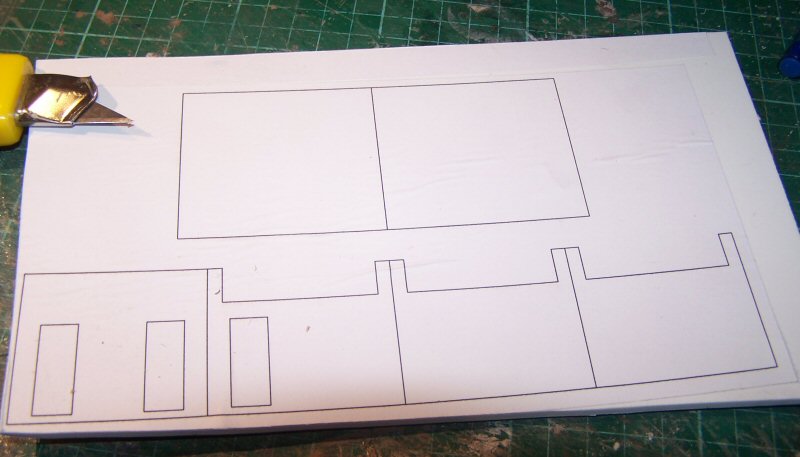

Questa e' la lastra



Immagine:

54,13 KB

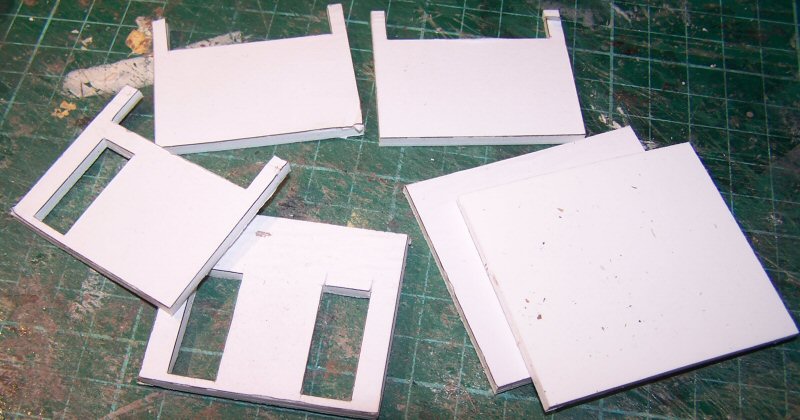

E questi i pezzi ritagliati



Immagine:

78,01 KB

[Fabrizio]

Molto bene Sabino. Vedere nascere la cosa e vedere i vari step della lavorazione è interessante ed istruttivo

Ciao

Fabrizio

[sabaambr]

Ad essiccazione della colla sui due manufatti si procedera' all'asportazione delle inevitabili sbavature di colla con l'ausilio di carta abrasiva ed ad una leggera stuccatura del giunzioni. A tal scopo uso semplice stucco da muro a cui aggiungo un po' di colla vinilica per migliorarne l'aderenza.
Per accelerare l'asciugatura dello stucco uso un phon.

[sabaambr]

Molto interessante.
Puoi postre i file in originale, 1:1
Per esempio nel primo disegno non si leggono le misure

Postarlo in scala 1:1 (H0) dovrei usare un formato A0 e a ridimensionarlo si perderebbe di risoluzione, se vuoi te lo giro per email

[Egidio]

Ottimo lavoro Sabino. Come inizio, niente male !! Saluti. Egidio.

[sabaambr]

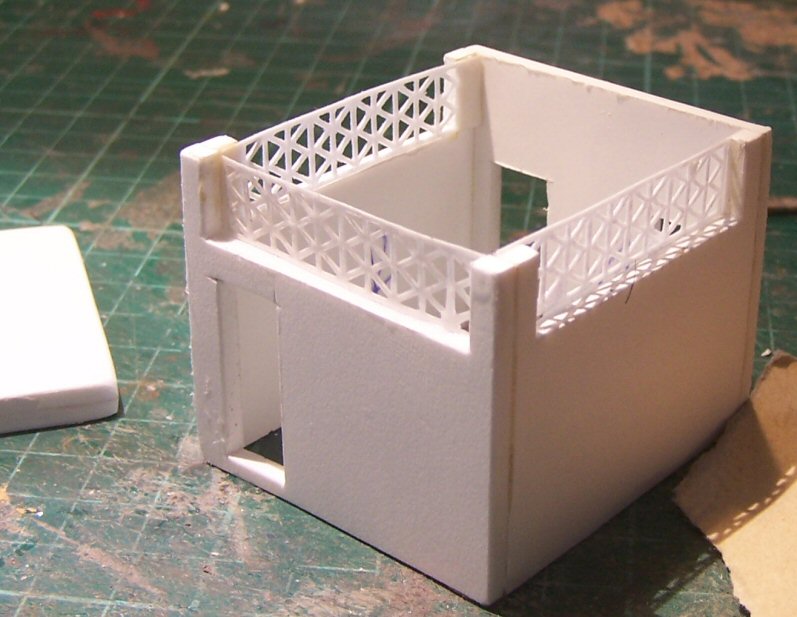

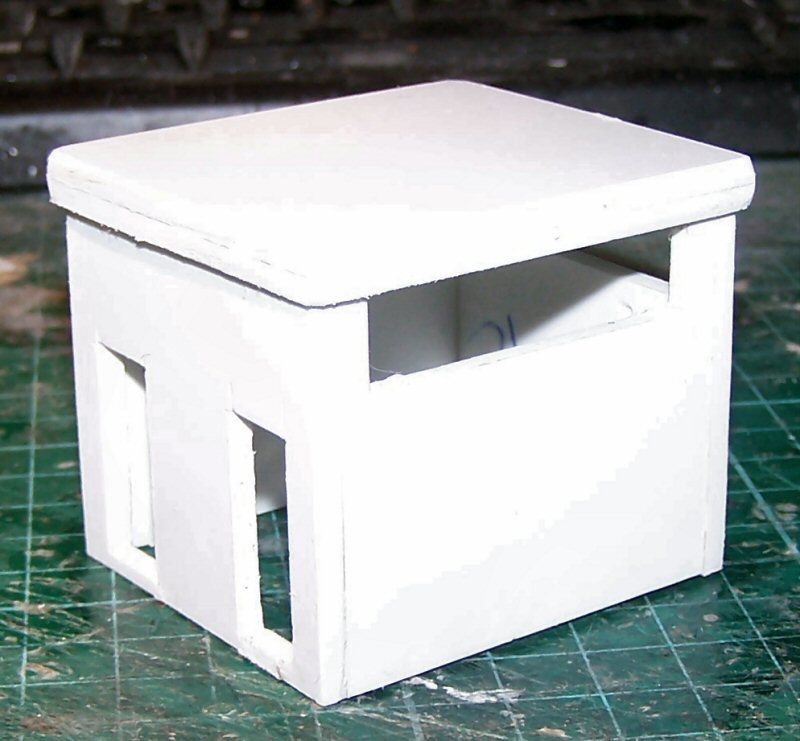

Dopo il FV anche i WC prendono forma



Immagine:

82,5 KB

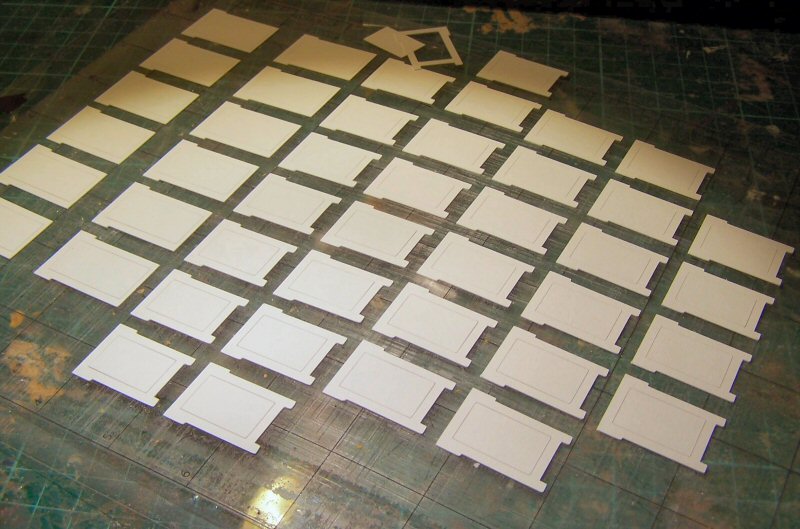

Mentre questo e' l'"Output" del plotter da taglio, la prima tavola relativa alle ornie delle aperture



Immagine:

99,48 KB

[sabaambr]

Il FV e' stato stuccato ed e' pronto a ricevere il primo strato di ornie.



Immagine:

87,57 KB

[sabaambr]

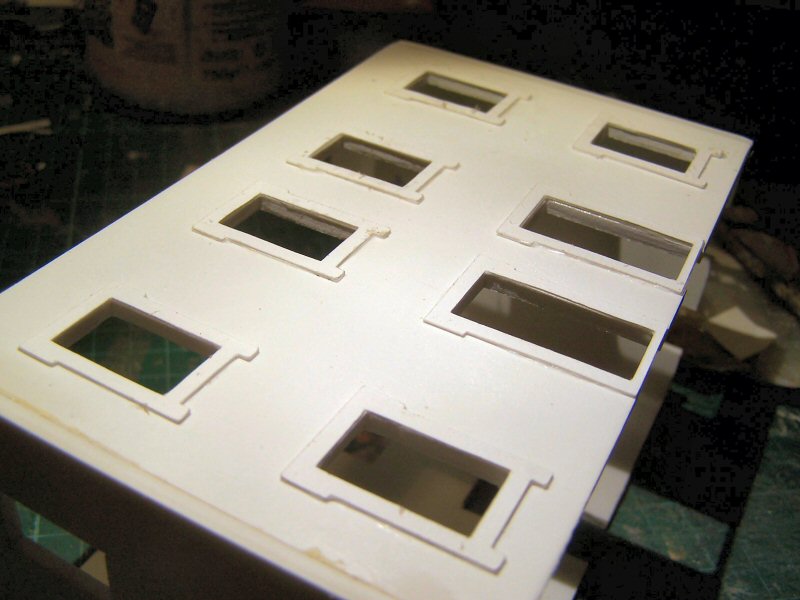

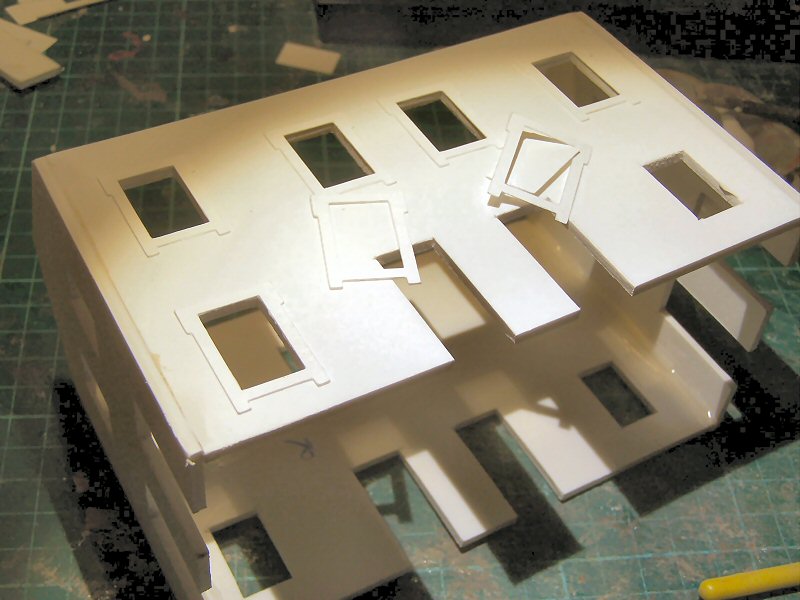

Nella foto vi mostro le prime ornie in sito. Procedo cosi:
un velo di colla vinilica, appoggio la cornice e con l'aiuto di una limetta piatta la posizione in sede. Poi un velo di cianoacrilico per il fissaggio definitivo e poi il secondo strato.



Immagine:

82,94 KB

[Giovanni Fiorillo]

Ma quindi questi tagli sono fatti con il plotter?
Giovanni

[sabaambr]

Ma quindi questi tagli sono fatti con il plotter?
Giovanni

I tagli per spessori fino a 0,8 mm con il plotter oltre si va' a manina

[sabaambr]

E questo e' il secondo strato



Immagine:

75,51 KB

[Egidio]

Ottimo Sabino. Sei davvero molto bravo..... Saluti. Egidio.

[MrMassy86]

Stai facendo un gran bel lavoro ottimamente documentato Massimiliano

[sabaambr]

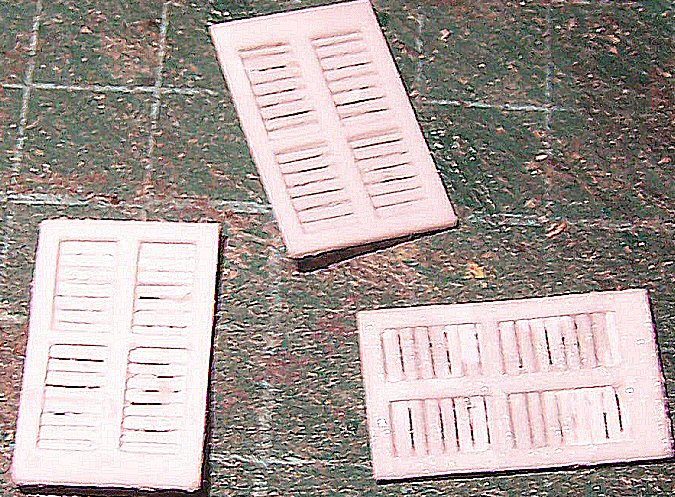

Pronte le persiane

Immagine:

170,86 KB

Cartoncino da 220 gr/mq tagliato al plotter ed irrigidito con cianoacrilico

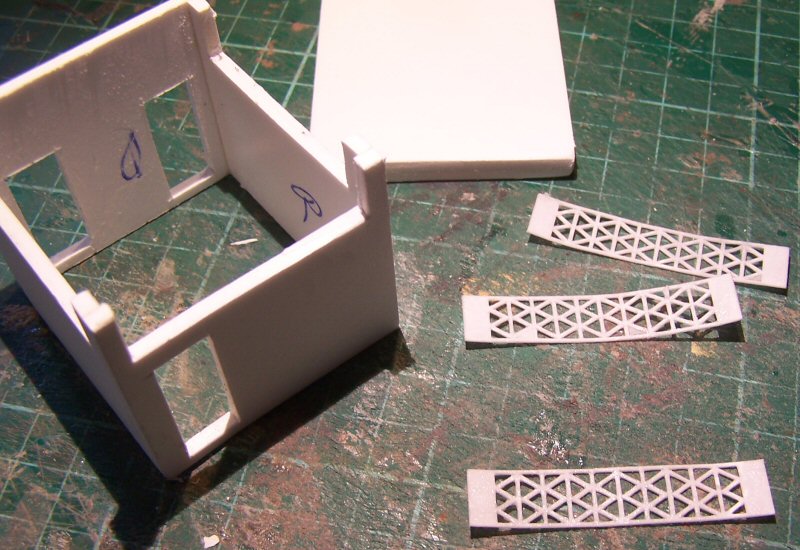

Ed anche le griglie in mattoni forati del WC sono pronte


Immagine:

113,64 KB

E qui montate al loro posto


Immagine:

86,32 KB

[sabaambr]

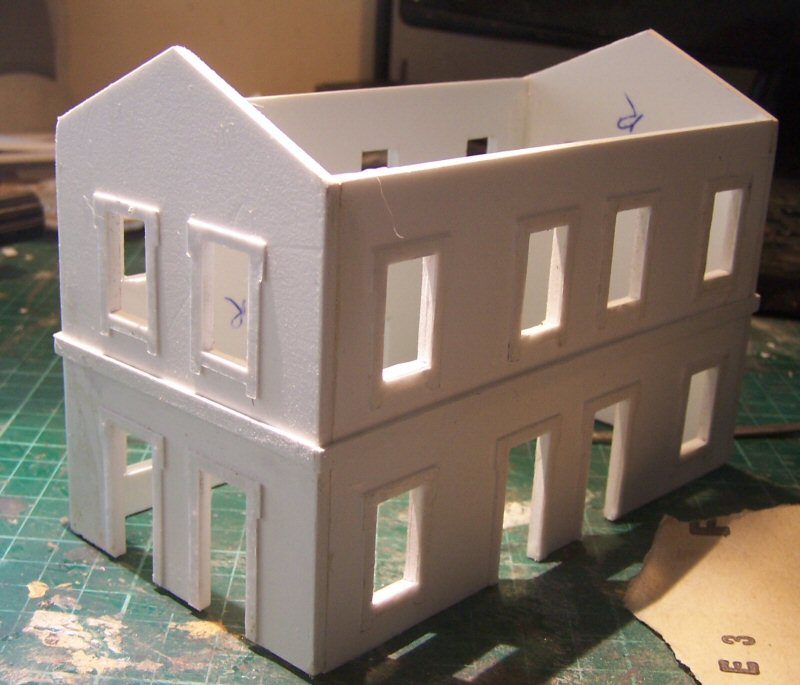

Tutti le cornici sono state montate come pure il marcapiano


Immagine:

84,26 KB

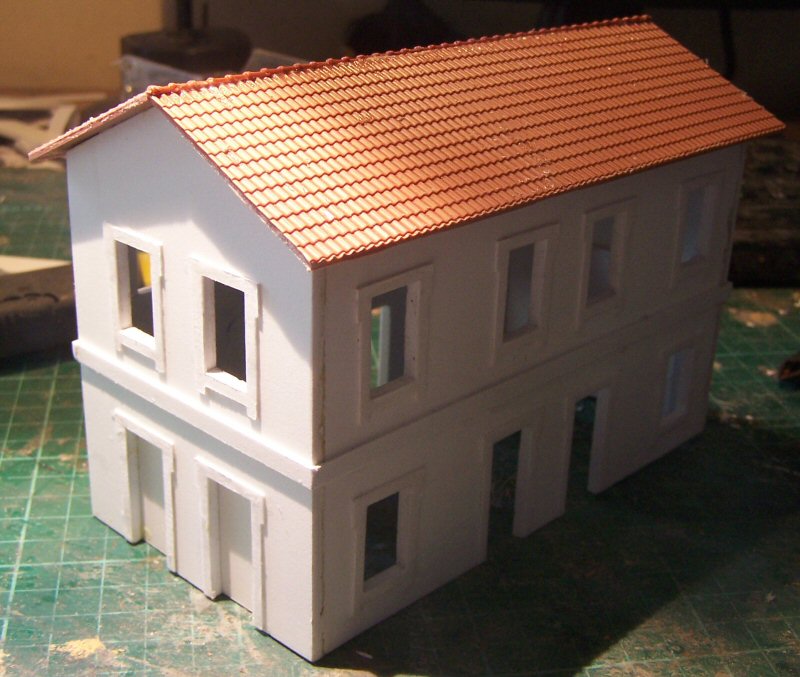

E dopo aver montato il tetto (lastrine in resina commerciali) siamo pronti per la verniciatura





Immagine:

105,91 KB
