Diorama di un deposito locomotive

[liftman]

Immagine:

181,13 KB

....braccio in tondino di ottone da 1 mm., il cerchio e i supporti lavorati, sono in filo di ottone morbido sempre da 1 mm.......

Un cesello!

[Marshall61]

....grazie dei complimenti Max e Rolando!!!!

Ieri sera ho provato il Switch Pilot Servo della Esu, collegato alla Central Station II della Marklin ed o provato la fuzionalità delle quattro uscite per i servocomandi....il movimento è eccezionalmente lento e la loro programmazione, tramite i pulsanti presenti sul decoder è molto semplice e millimetrica al di sopra delle più rosee aspettative. Oggi piazzerò i servi sottoplancia ed effettuerò le prove di movimentazione degli aghi....farò qiualche fotografia ed un breve filmato....

Ciao, Carlo

[Marshall61]

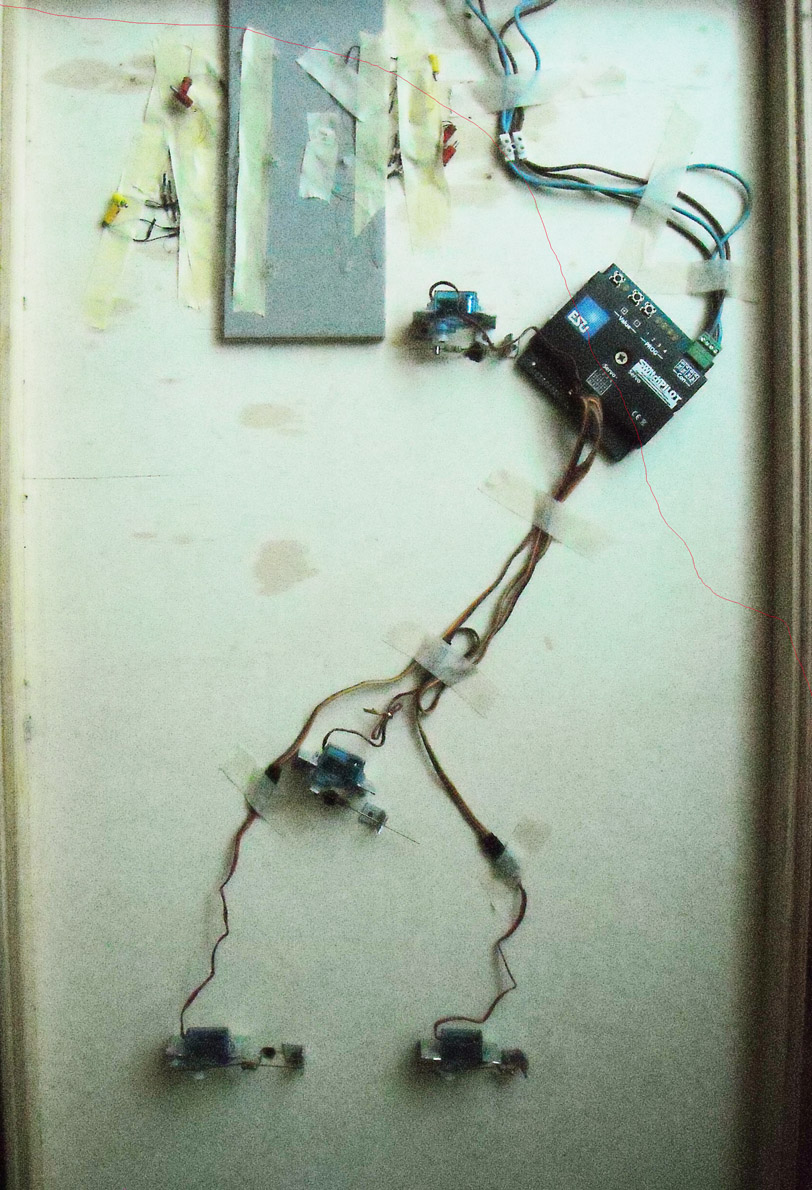

....ieri ho meccanizzato il movimento degli scambi utilizzando dei miniservi di derivazione aeromodellistica e la centralina di gestione della Esu (Switch Pilot Servo):



Immagine:

311,61 KB

non o incontrato difficoltà di sorta , è molto intuitiva nella programmazione e le regolazioni possibili (centro e fine corsa) sono centesimali...."'...nà favola!".

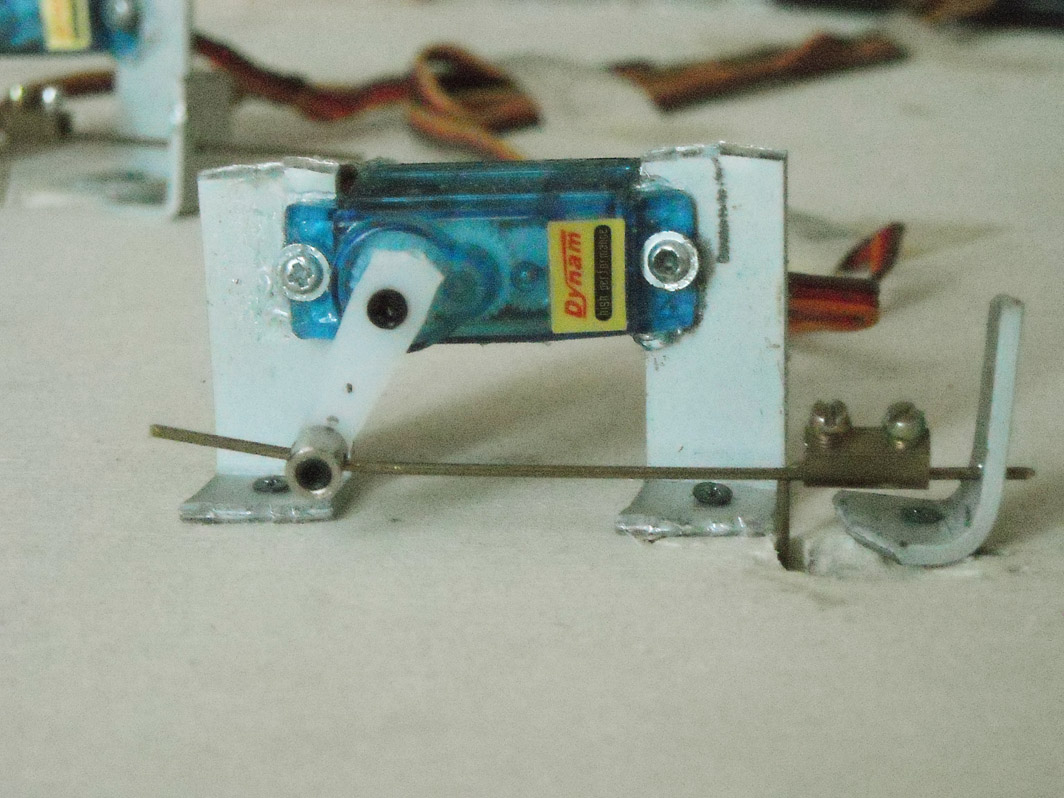

Per il fissaggio dei servi ho costruito dei supporti ad "L" da una bandella di alluminio anodizzato da 1 mm. di spessore per 10 mm. di larghezza (avevo quello in casa), anche se spartana, e poco rifinita, la soluzione si è dimostrata valida; in luogo dei gommini antivibranti, per bloccare i servi, ho utilizzato del silicone trasparente.....per due buoni motivi, assicura comunque la necessaria ammortizzazione e blocca in maniera tenace la vite di fissaggio dei medesimi..... per trasmettere il movimento agli agi degli scambi ho usato un escamotage in auge nell'aeromodellismo, per garantire la regolazione della barra del gas nei modelli con motore a scoppio....si prende un mammut (comune morsettiera per cavi elettrici) si sguaina e si utilizza da una parte per bloccare la regolazione e dall'altra per bloccare la sbarra ad "L" del comando del movimento degli aghi....semplice, veloce ed efficace , la barra di comando è di ottone (sarebbe meglio acciaio armonico) da 1 mm.:

Immagine:

221,31 KB

......per fissare i fili ho utilizzato del semplice nastro di carta per carozzieri....è il sistema più veloce ed a prova di tenuta sul legno (almeno per cavi di piccole dimensioni) non si stacca se non tolto forzatamente....

....continua......



Carlo

[Marshall61]

...stamattina, collaudo ufficiale del deposito effettuato con la 741.120 sound, alimentata dalla CS II Marklin in conformazione DCC.....ecco il link di un breve filmato girato con il cellulare:



.....nel binario esterno stò costruendo il trabattello per la pulizia della caldaia (un enorme scovolone..... ) per ora è visibile solamente la basetta con la struttura portante fatta con il profilato della rotaia....

....continua....

Carlo

[Egidio]

Ciao Carlo, ho visto le foto e soprattutto gustato il video di prova. Debbo dirti che il tutto e' B E L L I S S I M O . Complimenti.
Saluti. Egidio.

[Marshall61]

...grazie Egidio, sono contento che ti piaccia!!!

Ciao, Carlo

[Riccardo]

Carlo,
ho visto piacevolmente il filmato.
Con gli effetti sonori è davvero molto bello, Complimenti !!!

[liftman]

Spettacolo nello spettacolo!

[Marshall61]

....grazie per i complimenti!!!!

Ciao, Carlo

[carlo mercuri]

Acciderbolina che roba!!!!!!!

Tutto bellissimo!!!

[Marshall61]

....[:I]....grazie dei complimenti Carlo....è la prima volta che uso la motorizzazione sottoplancia e soprattutto che imparo anche la gestione dell'alimentazione in C.C....poco più complicata della C.A. anche se con il digitale è tutto più semplificato e tutto è simile....

Ciao, Carlo

[Andrea]

Caspita Carlo, che M E R A V I G L I A!!

[alexgaboardi]

mi associo al coro di complimenti, stai facendo (come al solito) un lavoro fantastico Carlo
non vedo l'ora di vedere il paesaggio prendere forma
ciao, Alessandro

[Marshall61]

Grazie Andrea ed Alex dei complimenti!!!....ora c'è la parte più laboriosa....il deposito va completamente allestito internamente.....

Ciao, Carlo

[adobel55]

Grande!!!
Carlo, proprio fatto molto bene.
Ciao.
Adolfo

[Marshall61]

Grazie per i complimenti Adolfo!

Ciao, Carlo

[giuseppe_risso]

Complimenti, veramente bello.

[br55]

Bel Lavoro Carlo....finito sarà una favola !!!!

[sergio giordano]

che dire Carlo...spettacolo!!!!! non vedo l'ora di vederlo finito e che sound!!!! davvero complimentoni! BRAVO!!!!

[Marshall61]

Grazie Dino e Jerry per i complimenti!!!!

Ciao, Carlo

[massimiliano]

in una parola "GRANDE!!!!!!!!"

[Marshall61]

....[:I]...grazie dei complimenti Massimiliano!!!!

Ciao, Carlo

[trenini]

E bravo Carlo, sei il solito artista
Ciao Loris

[Marshall61]

...[:I]...grazie Loris!!!

Ciao, Carlo

[Marshall61]

....concluso pochi minuti fà l'ambientazione della sabbiera......:

Immagine:

192,76 KB

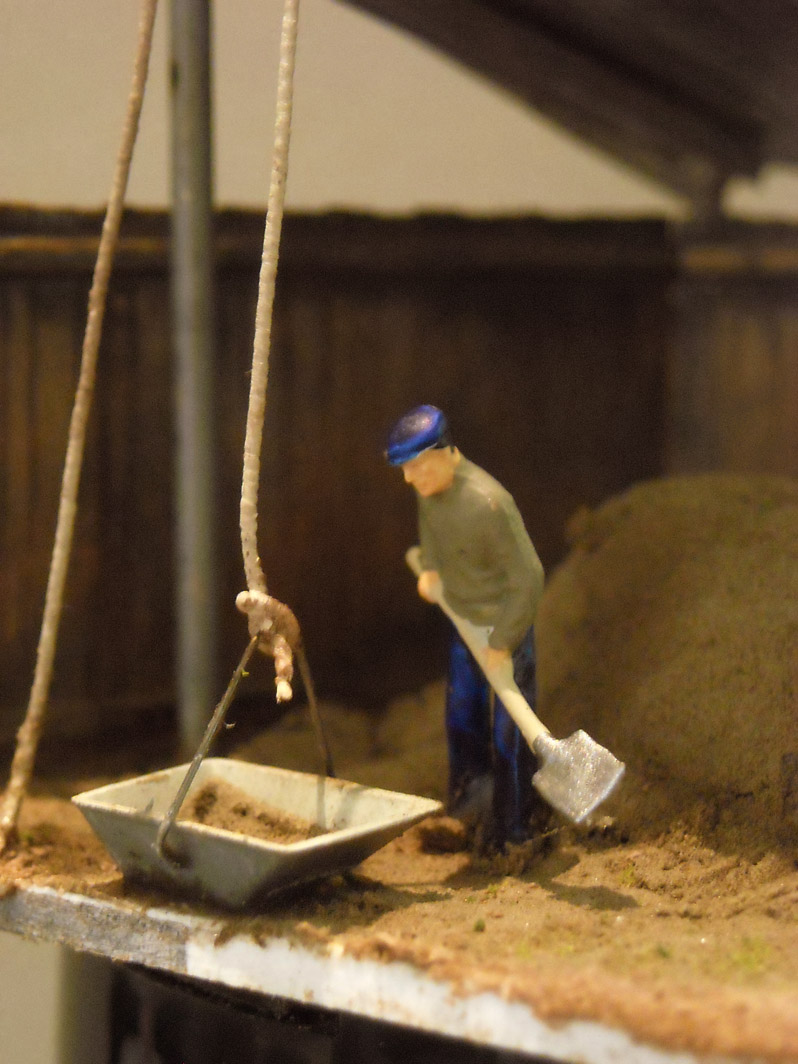

....particolare dell'addetto....ho ricolorato pantaloni e berretto per dare una parvenza di appartenenza alle ferrovie.....:

Immagine:

193,12 KB

...ovviamente il tutto è autocostruito, la sabbia è vera della Minitec grammatura 00, il paranco è fatto con profilato evergreen e tubetti/tondino di ottone....per la corda....filo elastico....dopo averlo utilizzato per bloccare le cozze con il guscio sull'amo per la pesca all'orata, l'ho utilizzato per simulare la corda e mi sembra che lo faccia bene!

....continua.....

Ciao, Carlo
