IDEE DA REALIZZARE IN 120cm x 80cm -TT of course!

[adobel55]

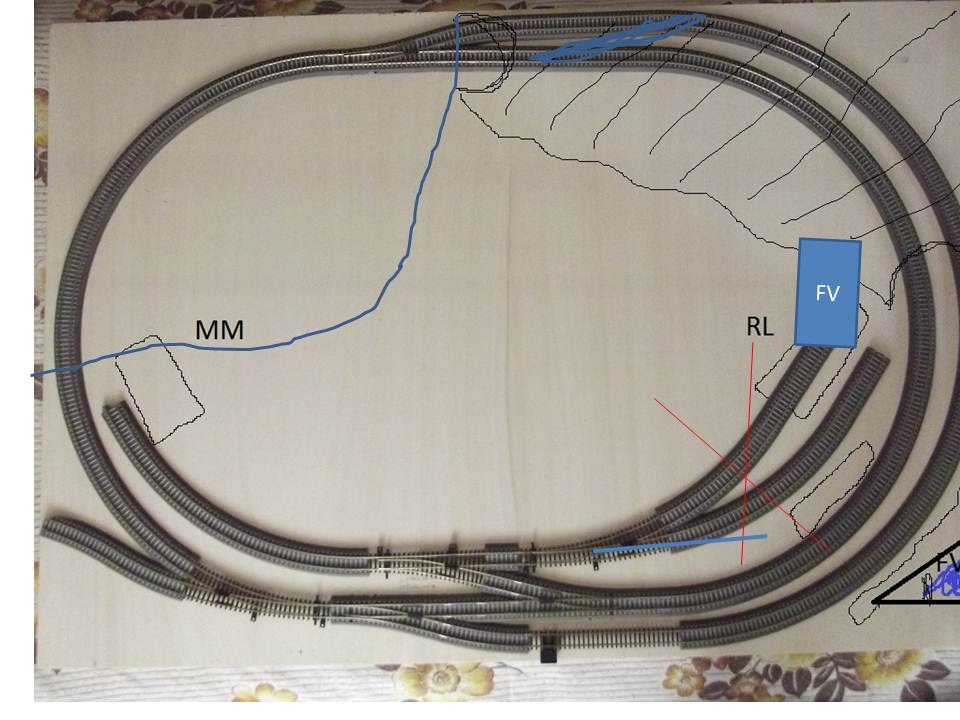

Stefano,
se posso ed a titolo peronale, mi sarebbe piaciuto di più eliminare lo scambio col tronchino a sinistra in basso e raccordare li l'anello esterno, in modo da vere anche la possibilità di incrocio in stazione più lunga.
Proprio per dirla tutta, sposterei un po più verso sinistra lo scambio in alto, il MM lo vedrei col binario dritto come da uscita scambio o appena in curva verso l'interno, sposterei la montagna a coprire il tratto mono binario, in modo da vedere solo il doppio binario a simulare una linea proprio a doppio binaro.
Che ne pensi ??. Non me ne volere.
Ciao.
Adolfo

Immagine:

85,63 KB

[STEFANO T]

Grazie Adolfo, provvederò a chiedere info.
Il lavoro è tutto in divenire, proverò a cambiare qualcosa per rendere più fluido il quadro generale ma le misure sono tiranne e gli spazi risicati. Comunque, visto che mi sei capitato a tiro: nella disposizione attuale, quanti "semafori" ci vanno?

[stizzy]

Stefano,
le dimensioni sono relativamente importanti mentre lo sono le idee.
Nel mio caso avevo come dimensioni 80x65 cm (in scala N) corrispondenti + o - alle tue in scala TT.
La mia soluzione è pubblicata sul mio sito
http://stefano.dalli.it/model/berninapila/
Ciao
Stefano

[adobel55]

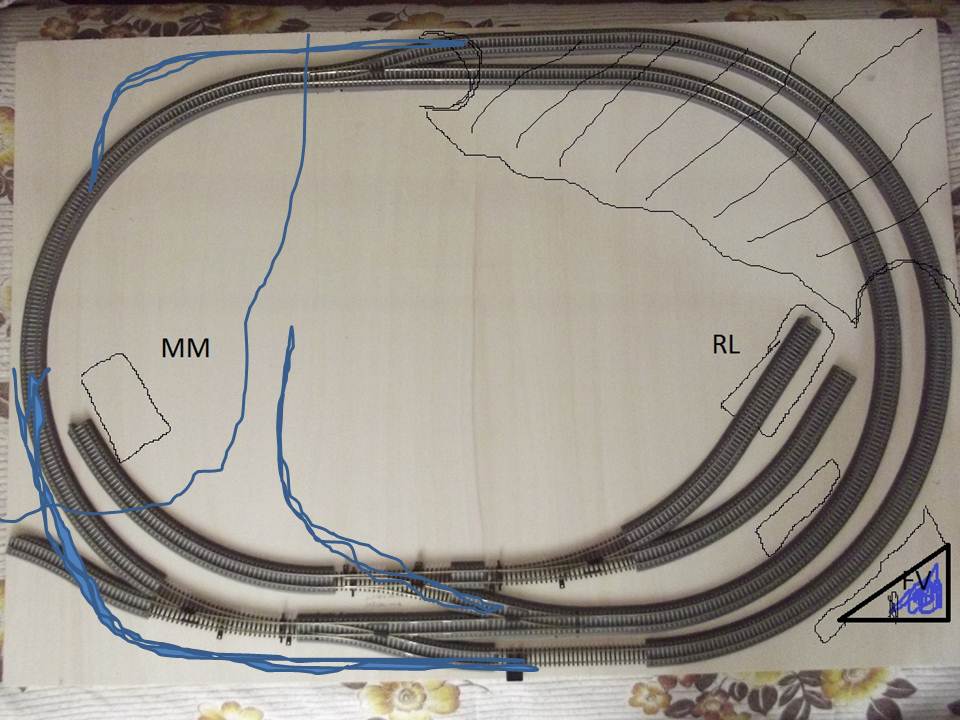

Altra proposta Stefano.
Prometto mi fermo qui.
Ciao.
Adolfo


Immagine:

77,77 KB

[adobel55]

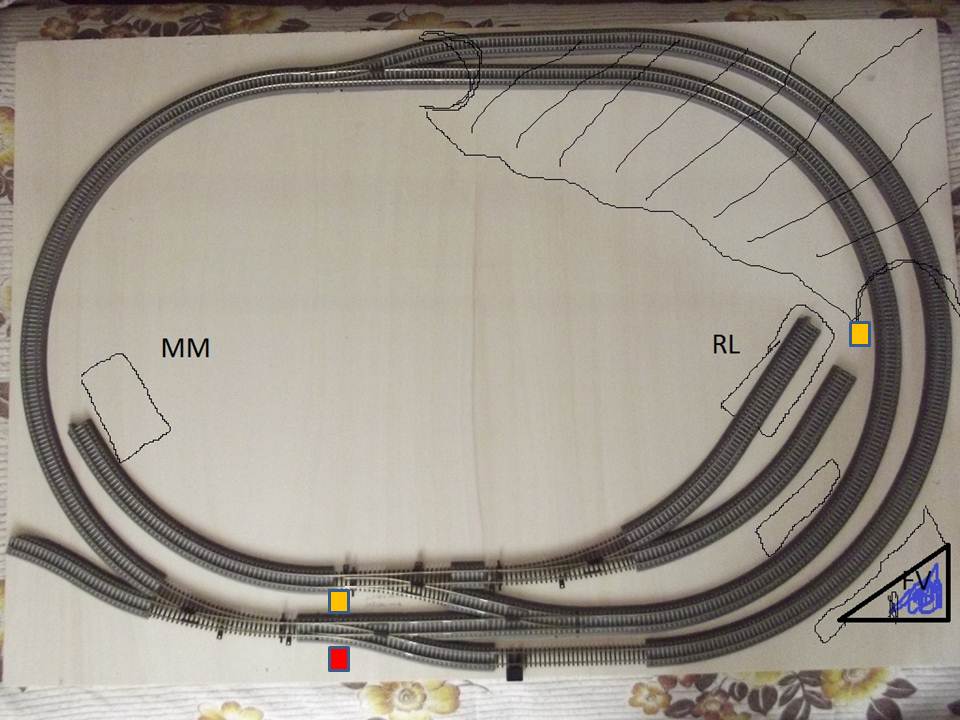

Stefano per i semafori ti propongo quanto segue nell'immagine.
Secondo me ne sono sufficemti tre.
Supponendo la circolazione dell'anello grande in senso orario, basta uno solo semaforo, quello rosso, prima del rientro nel binario singolo in basso.
Per l'anello stretto supponendo la circolazione in senso antiorario ne servono due, quelli arancioni, uno prima dell'ingresso in stazione in basso per fermare il treno in caso di manovre per il MM o RL, l'altro prima della galleria in caso in cui il tratto a binario singolo sia occupato da un treno di senso contrario che dovrà essere instradato nell'anello grande.
Sincronizzerei lo scambio in alto al segnale in basso rosso che quando diventa verde mette lo scambio in deviata ed a rosso il segnale prima della galleria e viceversa sincronizzerei il semaforo prima della galleria arancione allo stesso scambio che quando diventa verde mette lo scambio in corretto tracciato ed al rosso il segnale in basso evidenziato in rosso.
Attenzione alle inversioni di polarità.
Spero di essermi spiegato.
Ciao,
Adolfo

Immagine:

79,61 KB

[STEFANO T]

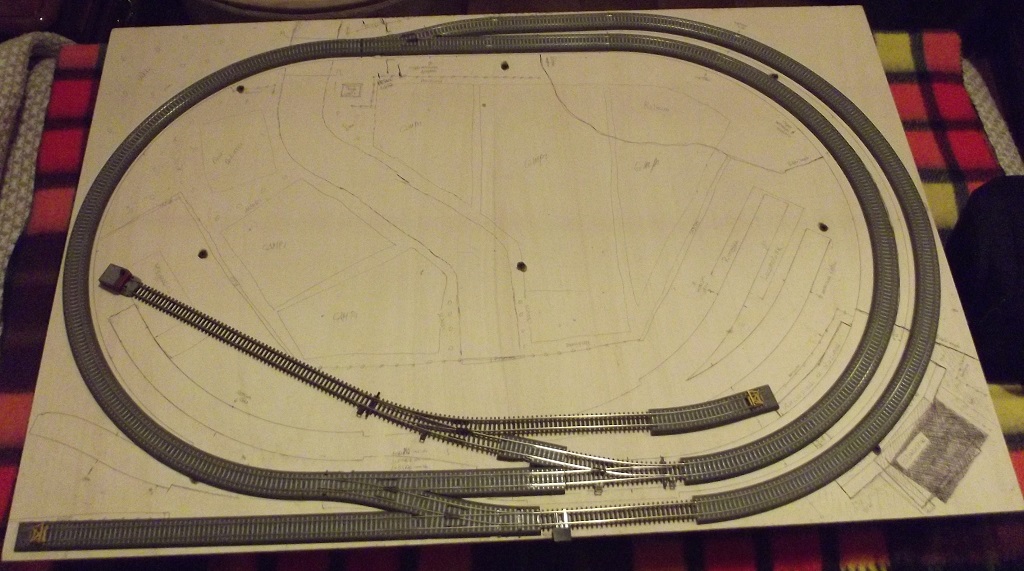

Ritiro su questa discussione perché, dopo tante prove e controprove, alla fine ho deciso che il tracciato definitivo di questa prova d'ingresso alla scala TT sia così:
Immagine:

294,9 KB
A questo punto chiedo sempre il vostro aiuto sul posizionamento dei segnali e quant'altro verrete suggerirmi.

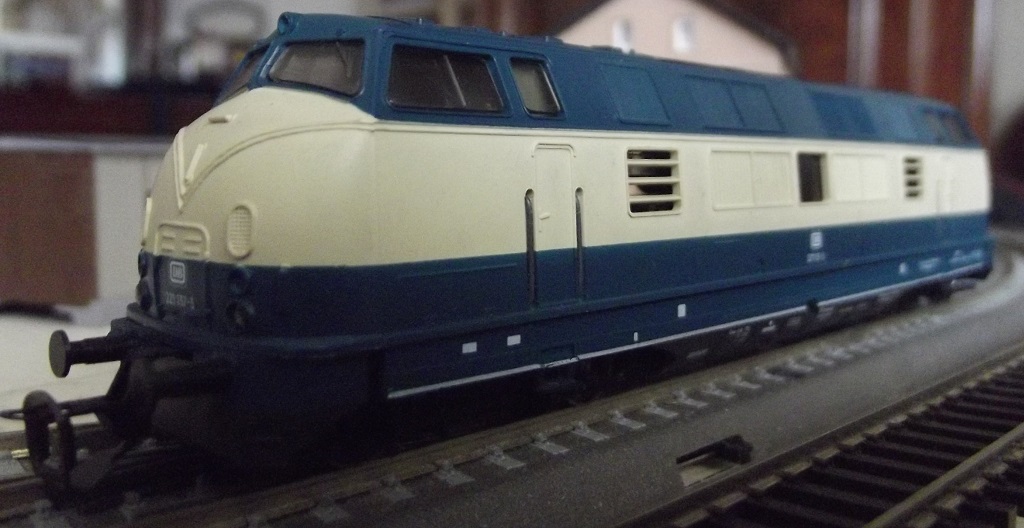

Ah! Volevo farvi partecipi del mio acquisto in TT, fatto sulla baia mentre stavo al Model Game...
Immagine:

242,76 KB
Quanto mi piace 'sta loco...
Volevo italianizzarla come quella della FSF prima maniera... credo che, a grandi linee, si debba "solo" colorare l'imperiale in crema...
Quali colori posso usare, a pennello, visto che non ho aerografo?

[v200]

Puravest del Dott. Toccano ha tutta la gamma delle F.S
Roby

[STEFANO T]

Eccomi di nuovo a chiedere il Vostro aiuto su come e quanti segnali mettere sul mio piccolo tracciato. E per l'acquisto degli stessi, cosa mi consigliate?

Immagine:

301,63 KB

Come sempre, un grazie in anticipo a chi risponderà.

[Massimo Salvadori]

E' venuto un bel tracciato, un po' meno complesso di quello suggerito da Adolfo ma ugualmente foriero di manovre e circolazione. Vai Stefano ! :geek: :geek: :geek:

[Egidio]

Scusami Stefano ma non hai gia' proposto questo quesito in precedenza ? Comunque credo che la risposta che ti abbia dato l' amico Adolfo sia ancora valida. Saluti. Egidio.

[STEFANO T]

Hai ragione Egidio, alla fine ho cambiato solo parti che non vengono interessate dall'uso dei segnali.
Bastano quelli semplici ad una vela, credo e, ho visto nello "shop", quelli che può fornire Nino. Interessante.
Vediamo come e quando prosegue il lavoro...
