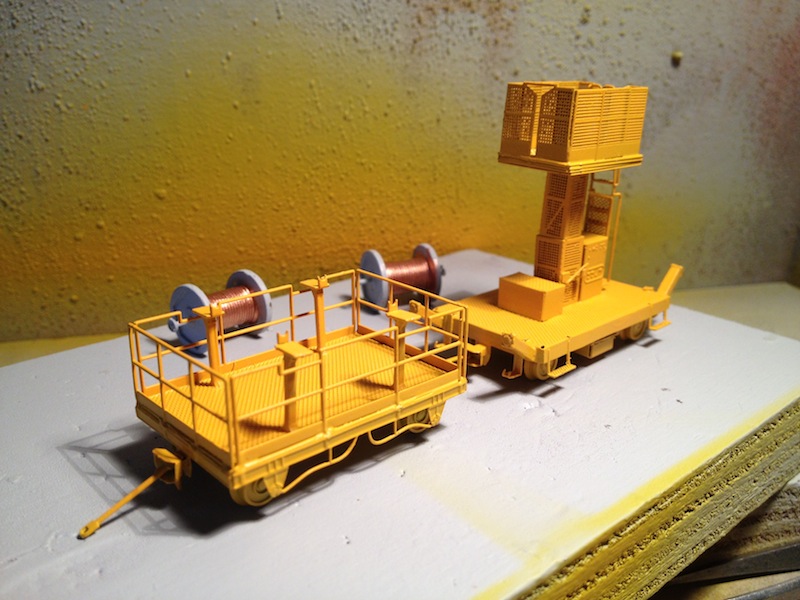

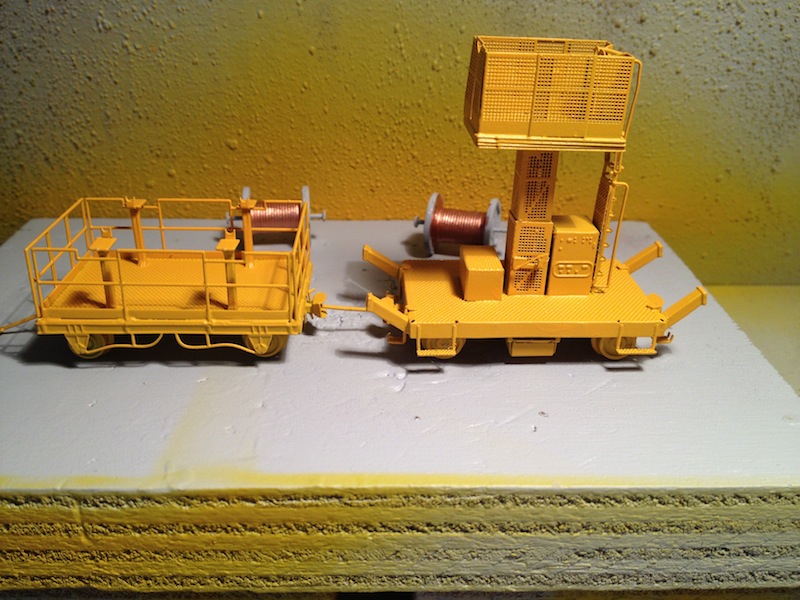

Contrariamente agli altri kit che ho montato le istruzioni sono ben dettagliate e chiare, unica variante che ho apportato in fase di montaggio sono l'installazione delle ruote prima di fissare definitivamente il telaio alla cassa, avrei trovato difficoltoso poi il montaggio dellle stesse per via del pochissimo spazio disponibile con la possibilità di fare danni o montarle storte. A voi un pò di foto ancora in fase di completamente e di verniciatura

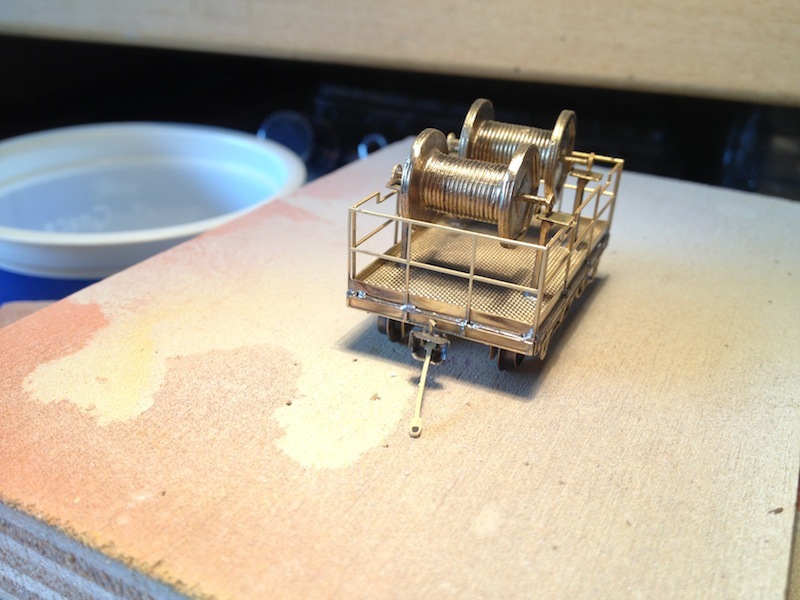

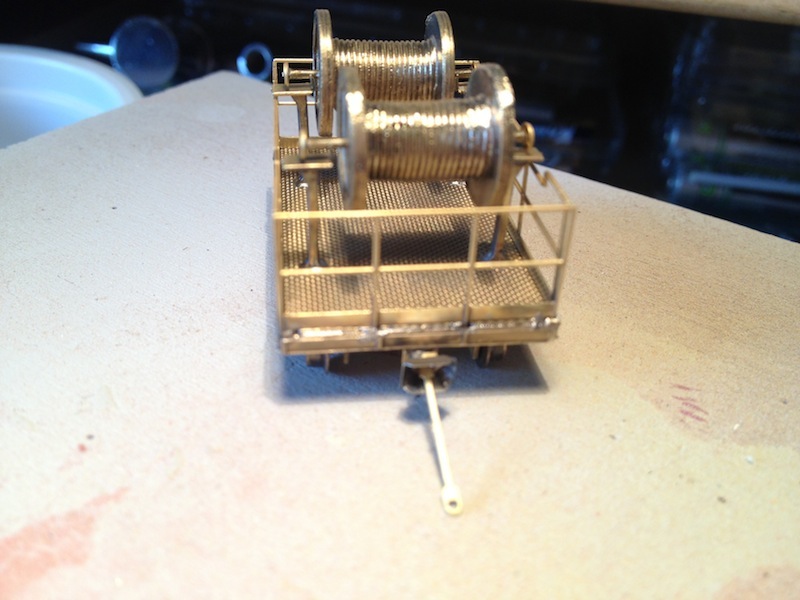

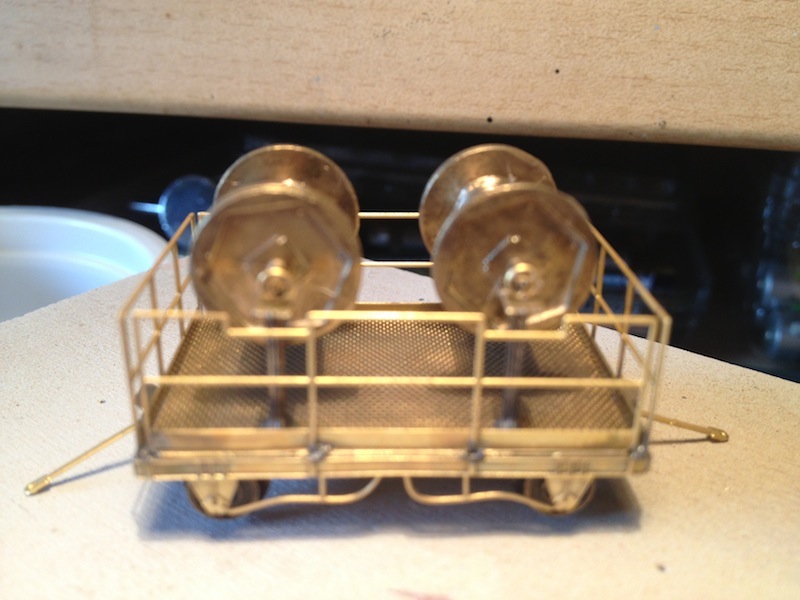

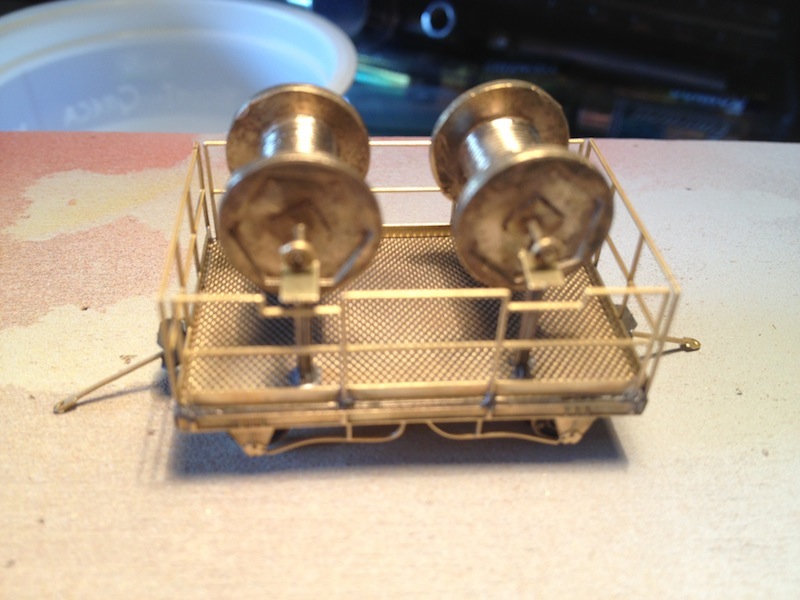

Questo è il carro porta bobine
Immagine:
115,46 KB
Immagine:
126,02 KB
Immagine:
109,79 KB
Immagine:
109,55 KB

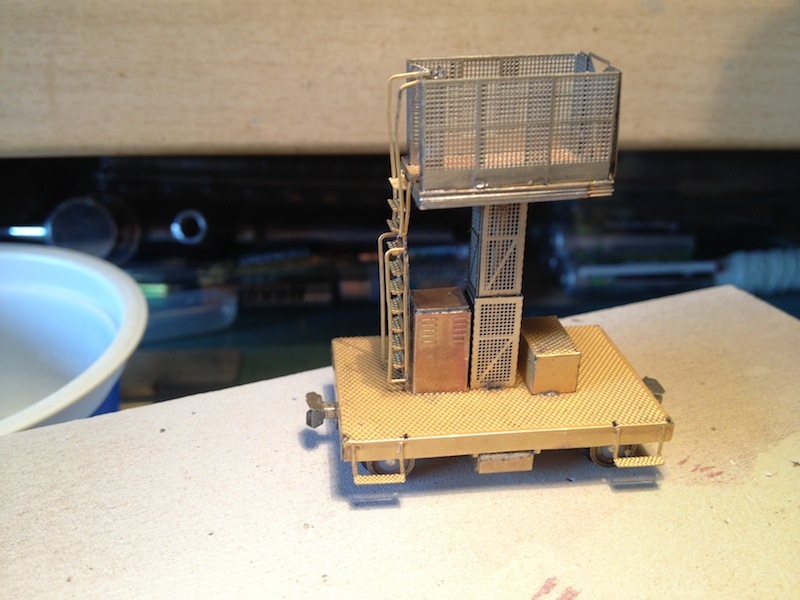

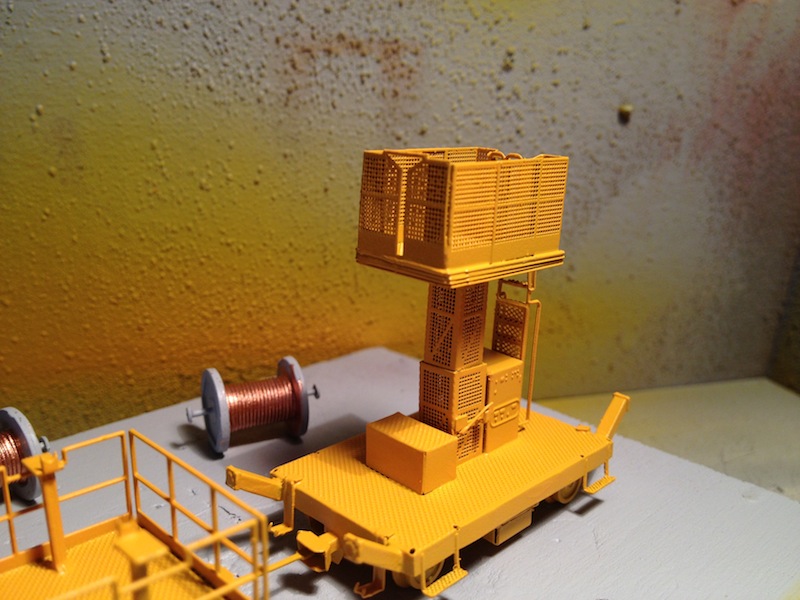

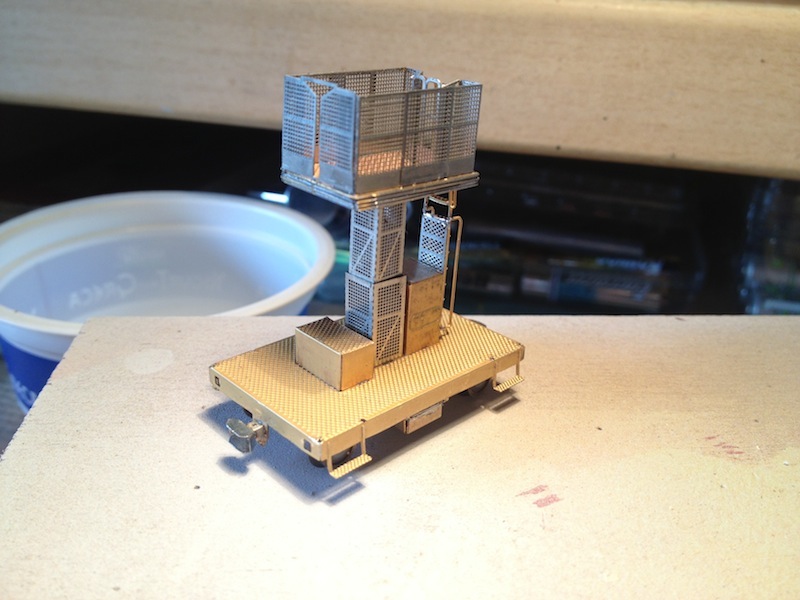

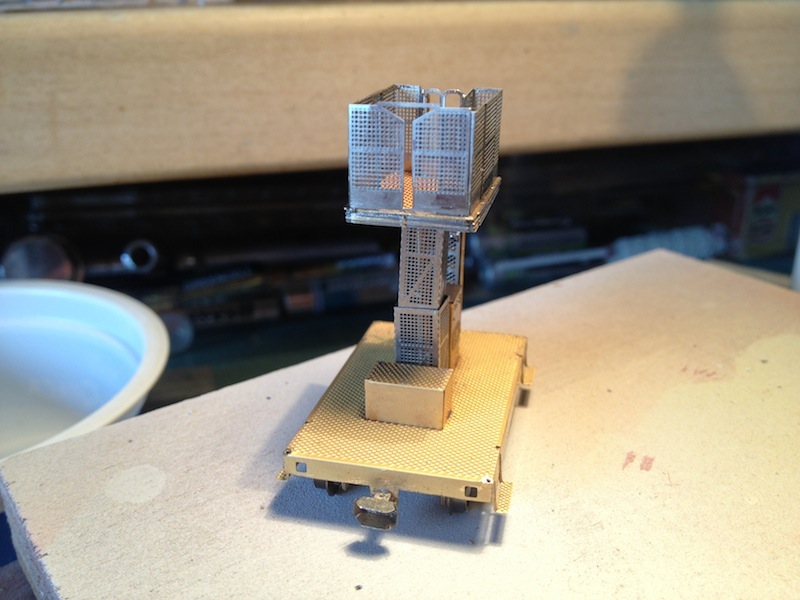

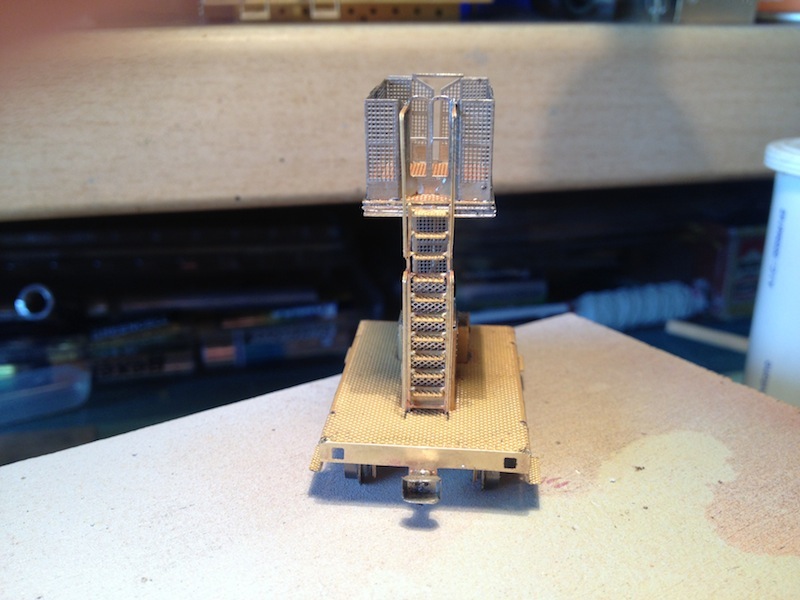

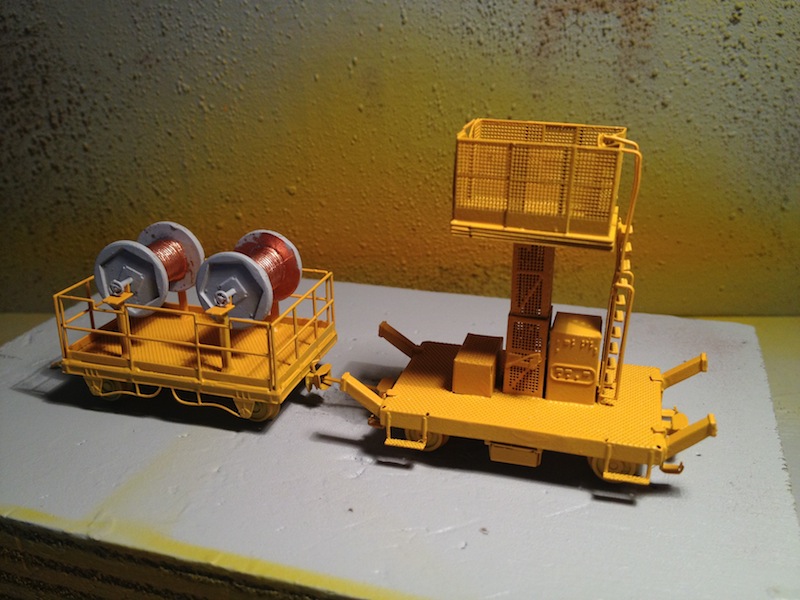

E questo è il carro con il ponte elevatore, devo montargli tutte le ringhiere di protezione ma prima lo devo verniciare altrimenti non si riesce a dipingire il quadro di comando apparati
Immagine:
112,45 KB
Immagine:
110,34 KB
Immagine:
120,37 KB
Immagine:
110,13 KB

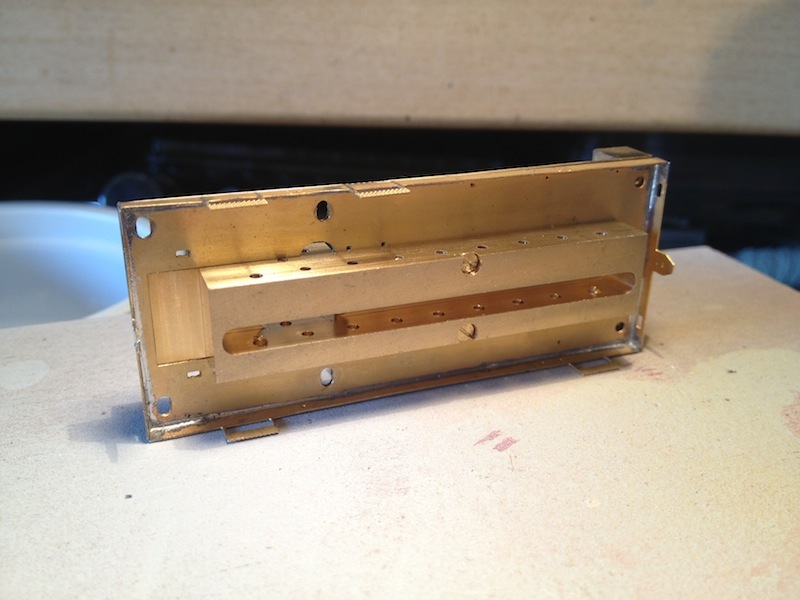

Bene, ora passiamo al pezzo più difficile, la draisina, la lastra fotoincisa è molto bella e ben dettagliata, istruzioni chiare (almeno fino ad ora) e particolari molto curati, il telaio fresato in ottone sicuramente è un vantaggio, si evita di costruire un telaio non perfettamente in squadra con tutto quello che ne consegue
Immagine:
101,72 KB

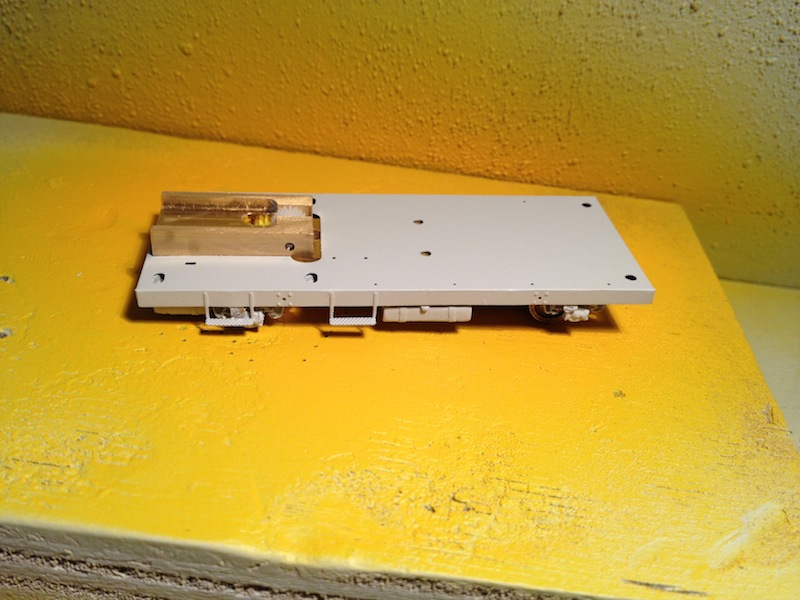

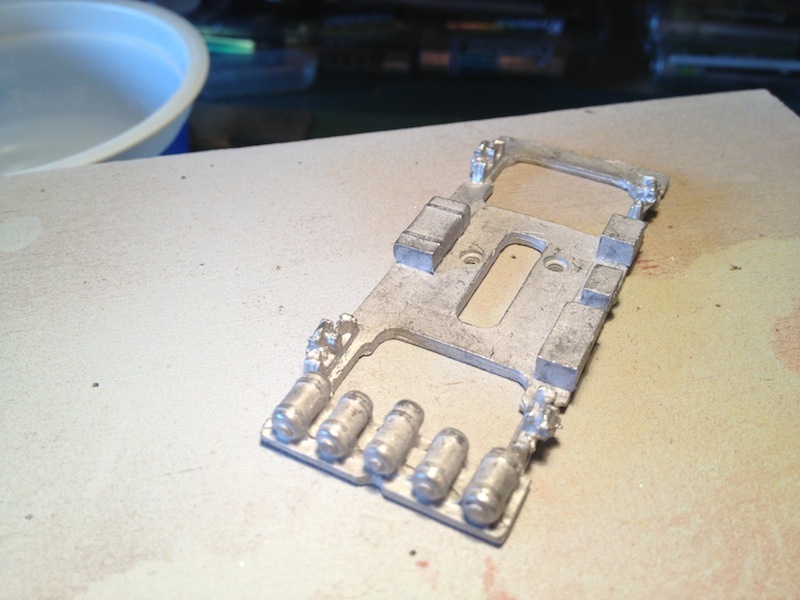

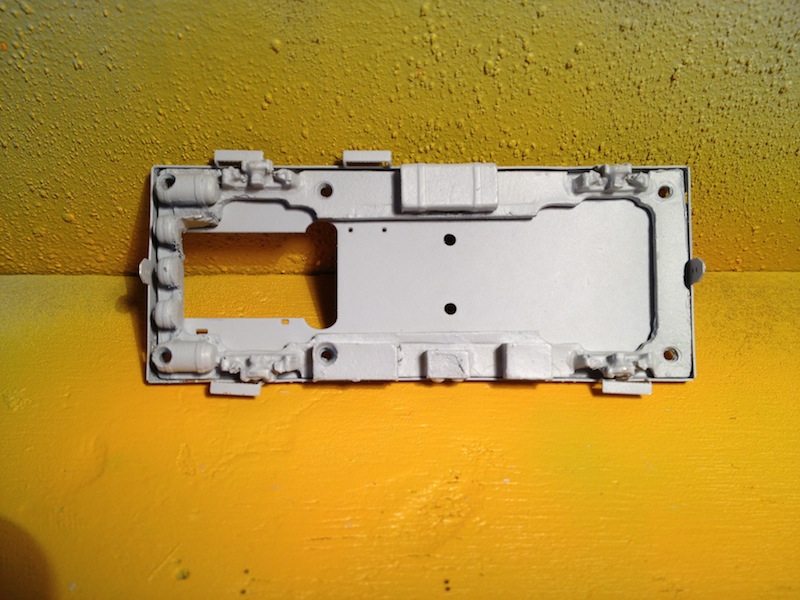

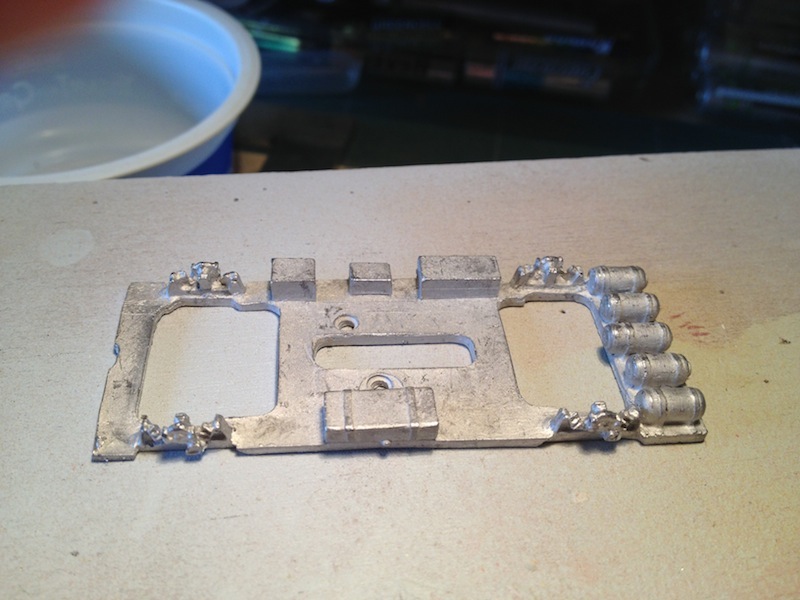

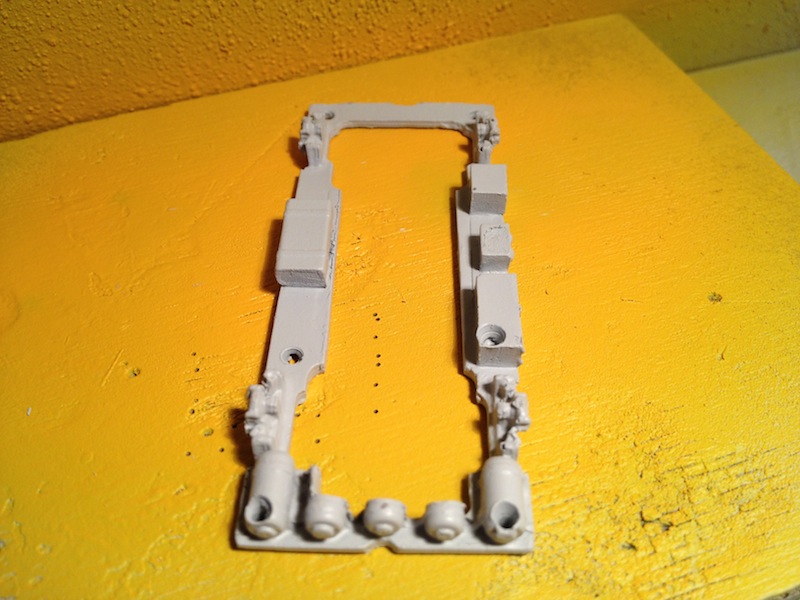

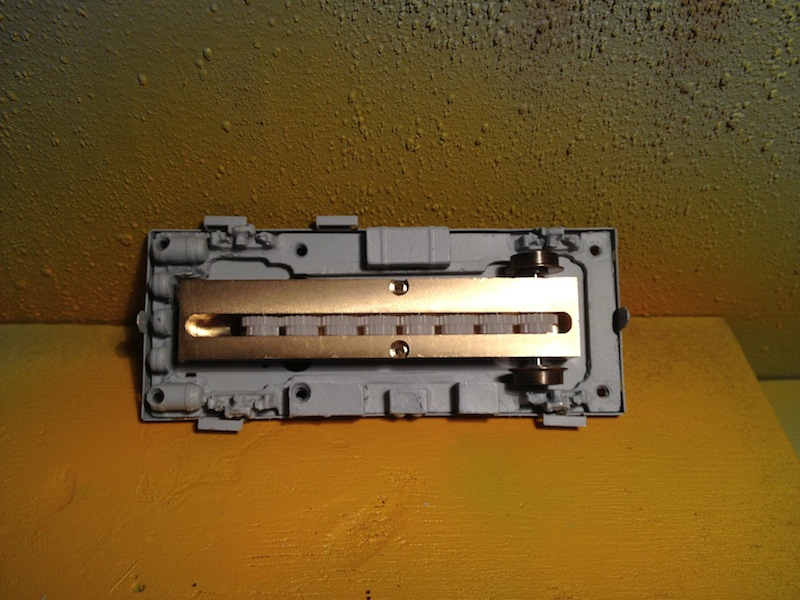

Il sotto cassa è in fusione, ben dettagliato ma necessita di un taglio per poter inserire il telaio della motorizzazione, qui dovrò utilizzare una fresa della Proxxon acquistata tempo, si potrebbe fare anche a mano con un disco da taglio ma si rischia di non andare diritti e di rovinare dei particolari
Immagine:
116,25 KB
Immagine:
114,7 KB

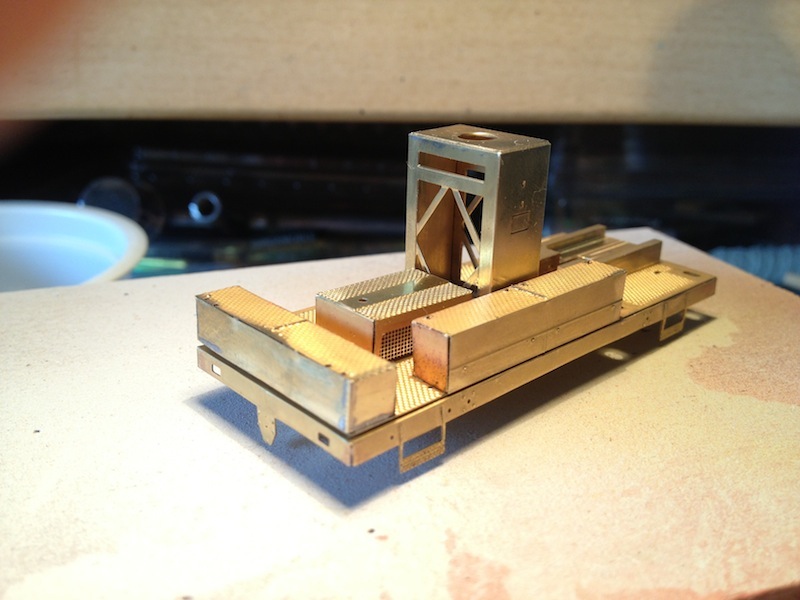

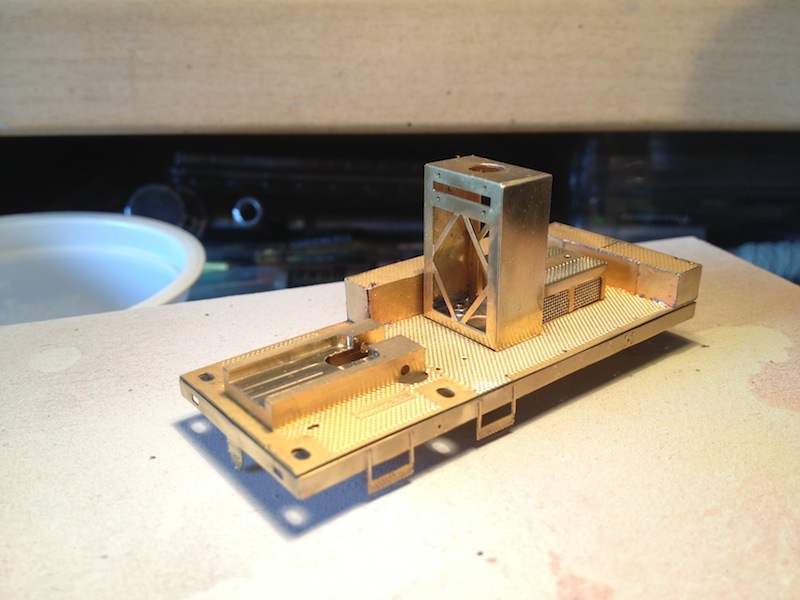

L'assemblaggio e la brasature dei bulloni negli appositi inviti è risultata essere facile, tutto il materiale combaciava perfettamente e non ci sono stati inconvenienti
Immagine:
108,18 KB
Immagine:
119,23 KB
Immagine:
104,23 KB

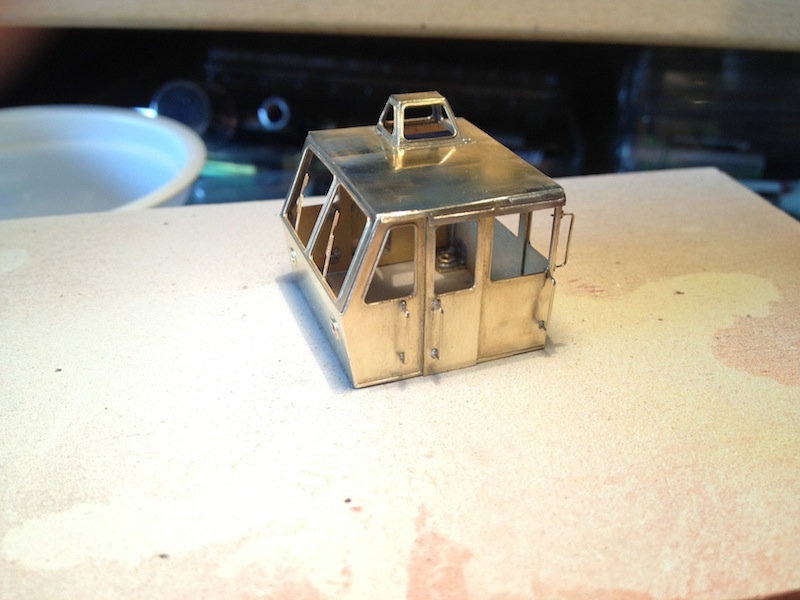

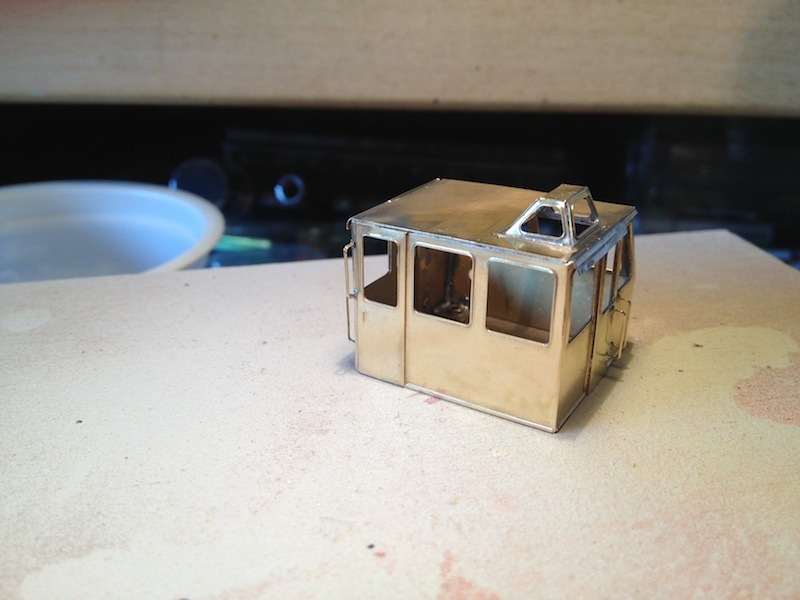

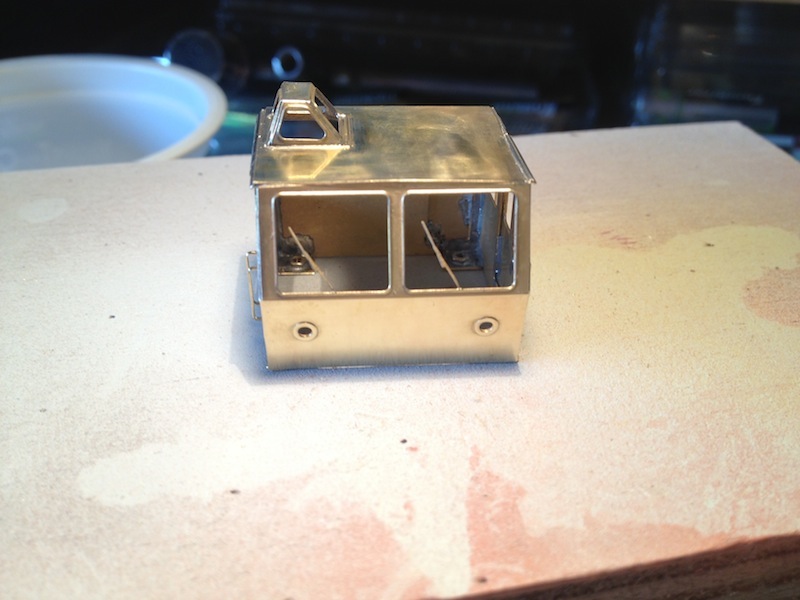

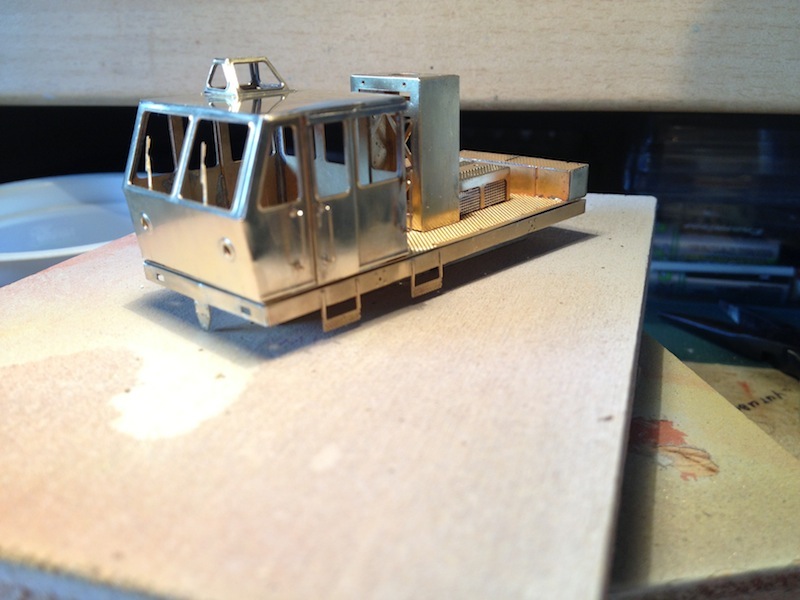

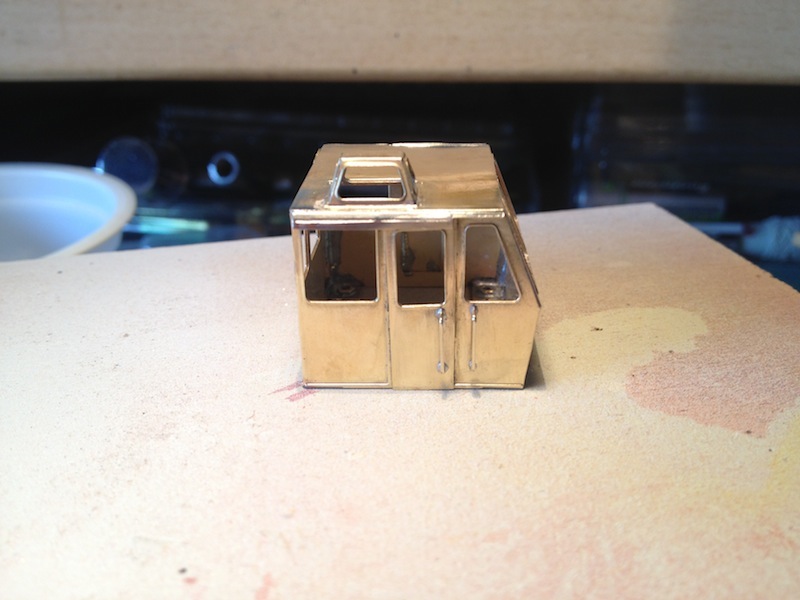

Passiamo ora alla costruzione della cabina, un pò rognosetta è stato il montaggio del tetto, la piastrina era talmente precisa che si faceva fatica a tenerla in posizione corretta ma alla fine ....... chi la dura la vince
Immagine:
99,91 KB
Immagine:
101,91 KB
Immagine:
98,06 KB
Immagine:
95,09 KB

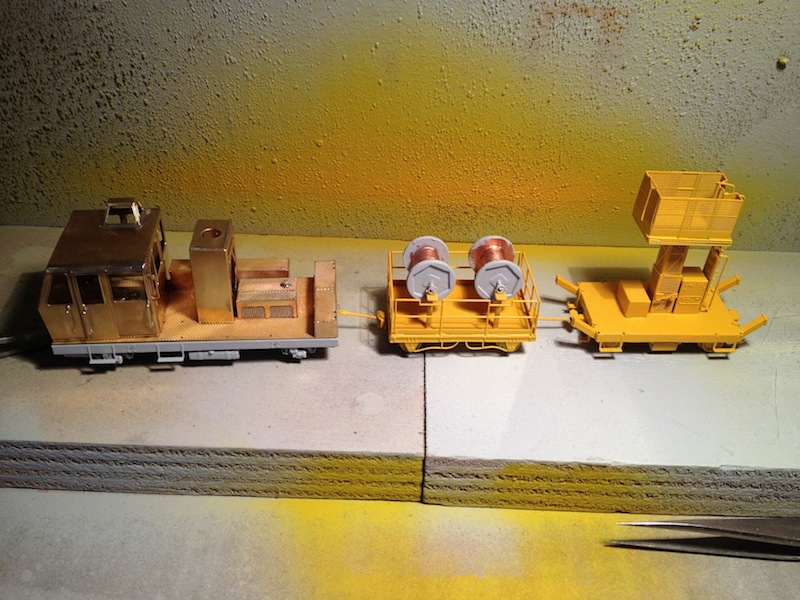

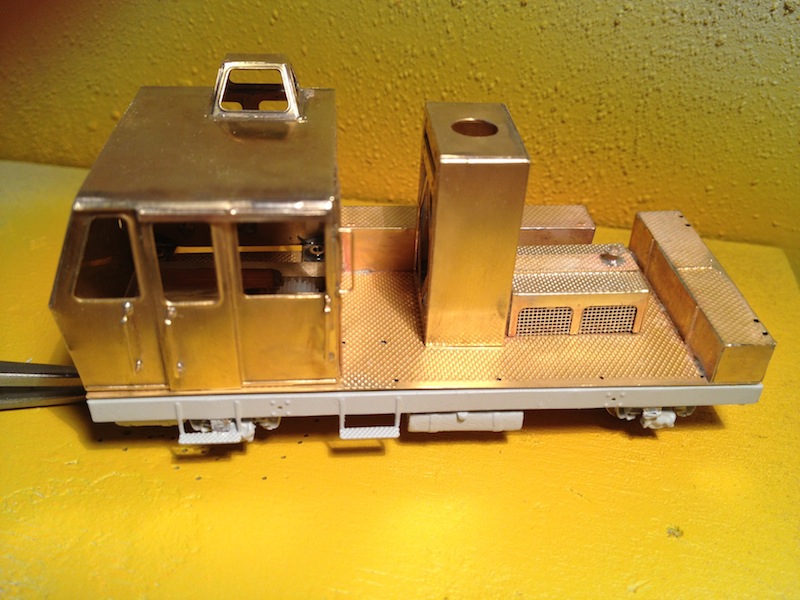

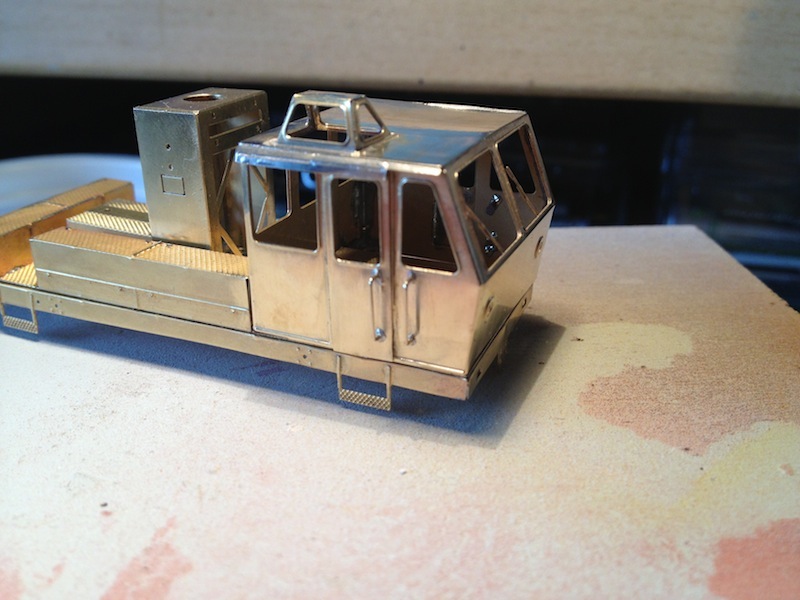

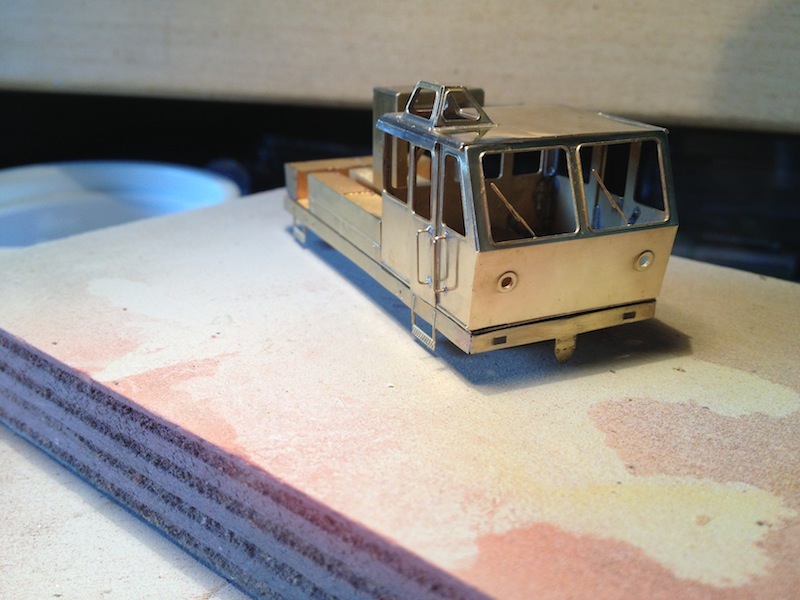

Qui potete vedere il tutto con la cabina solamente appoggiata
Immagine:
118,01 KB
Immagine:
120,93 KB
Immagine:
105,94 KB
Immagine:
123,86 KB
Bene, questo è quanto per il momento, in seguito inserirò gli sviluppi dei lavori, spero di non essermi dilungato troppo e di non avervi annoiato
Un saluto a tutti
Ciao, alla prossima
