Ricostruzione!!!!

[Digtrain]

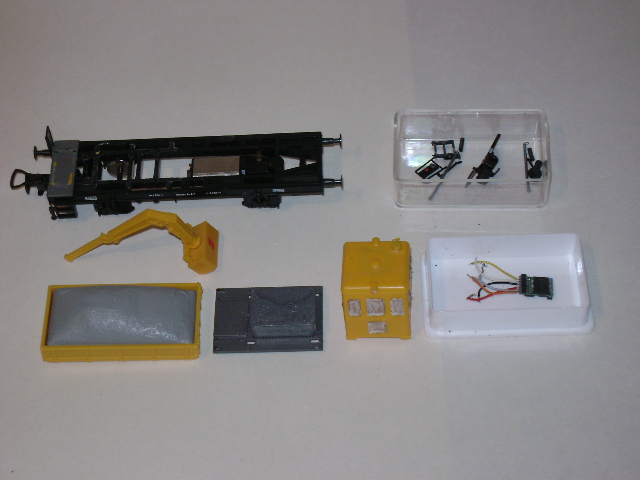

Queste vacanze le utilizzerò per ricostruire la mia draisina Lilliput che mia moglie spolverando ha fatto cadere da circa 150 cm.

Immagine:

139,09 KB

Questo disastro è avvenuto già da qualche mese.
Ho aspettato perchè ero in cerca di un'idea.
Qualche giorno fa ho testato, con il programma Prolok, tutti i decoder posseduti da Loredano e li ho catalogati.
Tra questi ho trovato un piccolo decoder per scala N che poteva fare al caso mio e che trovava collocazione nella cabina.
E' nella scatoletta bianca in foto.
Per complicarmi la vita non mi limiterò a collegare solo i contatti alle prese rotaia e motore, ma provvederò anche all'illuminazione dei fanali con microscopici led SMD 0306 da 1,6 mm x 0.8 mm!!!
Un delirio per saldarli!!![:(!]

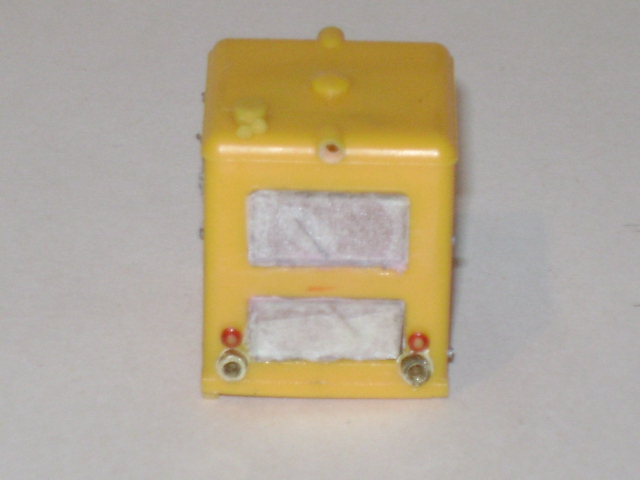

Vista la luminosità di questi led e la trasparenza della plastica con cui è costruita la cabina, andranno dentro un tubicino da 2,2mm di diametro di ottone che ho già inserito. Vedi foto.
Ho cominciato a mascherare le parti trasparenti in previsione di una successiva verniciatura.


Immagine:

136,36 KB
Se siete interessati vi terrò aggiornati sui lavori.

Ciao Walter

[carlo mercuri]

Certo che siamo interessati...eccome!!!!

[paoloberlin]

Seguirò anch'io con moltissimo interesse

[trenini]

Molto interessante tienici aggiornati
Ciao Loris

[Egidio]

Ciao Walter e' un piacere sincero se ci terrai informati. Peccato solamente per quello che e' successo.........Saluti. Egidio.

[Digtrain]

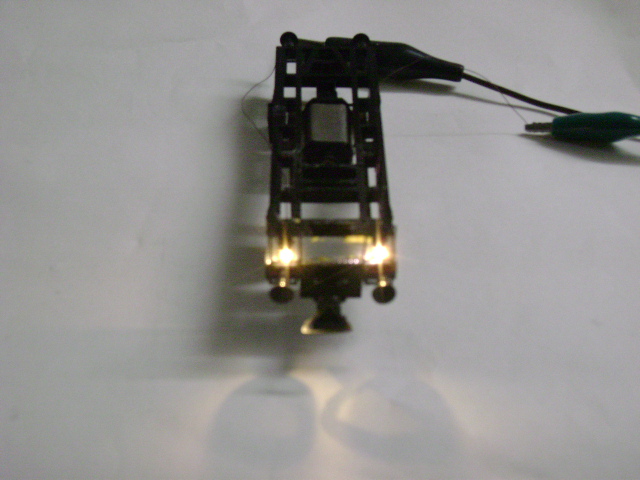

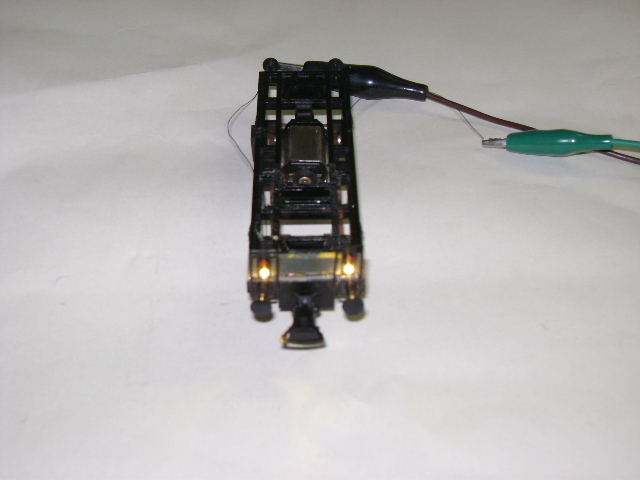

Inseriti i led SMD nei fanali posteriori, prova di illuminazione.


Immagine:

137,53 KB


Immagine:

140,74 KB

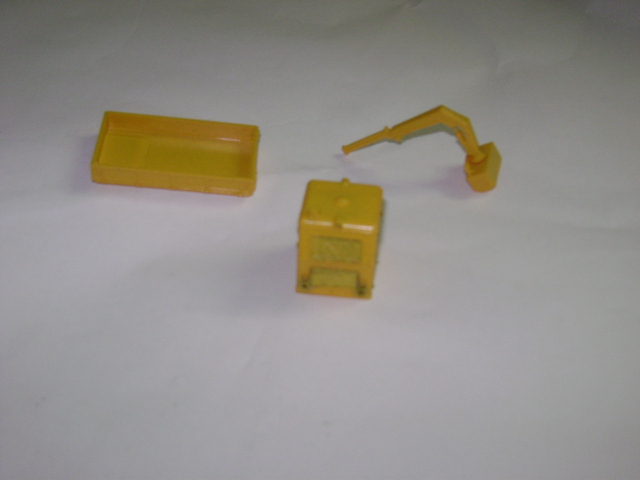

Prima mano di giallo segnale Puravest.


Immagine:

133,02 KB


Ciao Walter

[marioscd]

accidenti Walter... stai diventando un "illuminista" come lo Zanda!!!!

ciao

[Digtrain]

Altro che "illuminista", sono un "piccio" che per installare e saldare due led (1,6x0,8 mm) ne ha sparati tre in giro per la cantina!!! [:X]

ciao Walter

[Egidio]

Ciao Walter, che belle luci ha la tua draisina....Che tipo di led hai usato ? Li ha montati ex novo o hai voluto illuminare il tuo mezzo dato che
lo devi ricomporre ? Saluti. Egidio.

[Digtrain]

Ciao Egidio,
si, l'illuminazione dei fanali non era presente, ho forato la plastica e inserito led SMD 0603 a luce calda di dimensioni 0,8 x 1,6 mm.
Comprati su eBay Germania da Ledbaron.
Come dicevo, ho voluto complicarmi la vita illumimando i fanali senza predisposizione.
Quando hai a disposizione una serie di led SMD dal 0603 (1,6x0.8 mm), 1206 (3,2x1,6 mm) al PLCC4 (3,2x3,2 mm se non sbaglio) diventa una droga illuminare tutto e inserirli in ogni angusto pertugio!!!

Ciao Walter

[Fulvio Zanda]

Ciao Walter, complimenti per l'ottimo lavoro.

Mi sento di darti un solo consiglio, la cabina è di un giallo chiaro, e sicuramente i led illumineranno anche la plastica con un effetto finale non esaltante.
Ti consiglio di verniciare di nero tutto il retro cabina nella zona dei fari.

ciao

[Digtrain]

Grazie Fulvio per il consiglio,
io pensavo di inserire i led all'interno dei tubicini di ottone e chiudere, con un quadratino di lamiera di ottone, il retro.
Vediamo che effetto fa.

Ciao Walter

[Digtrain]

I lavori, a rilento, proseguono.

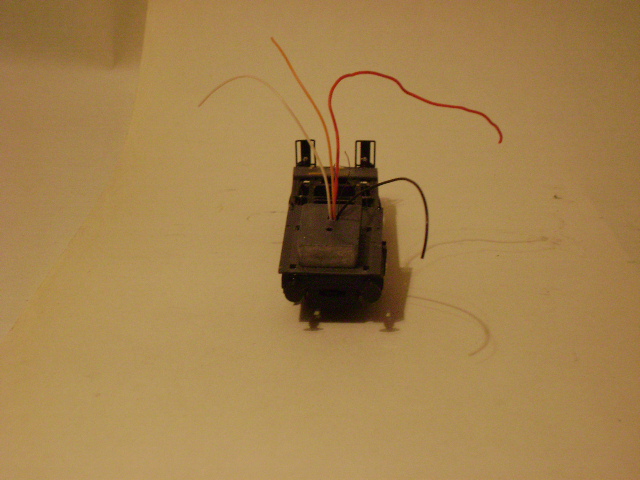

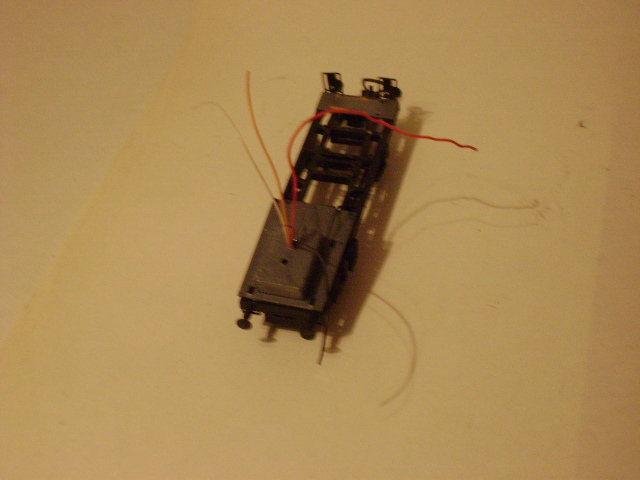

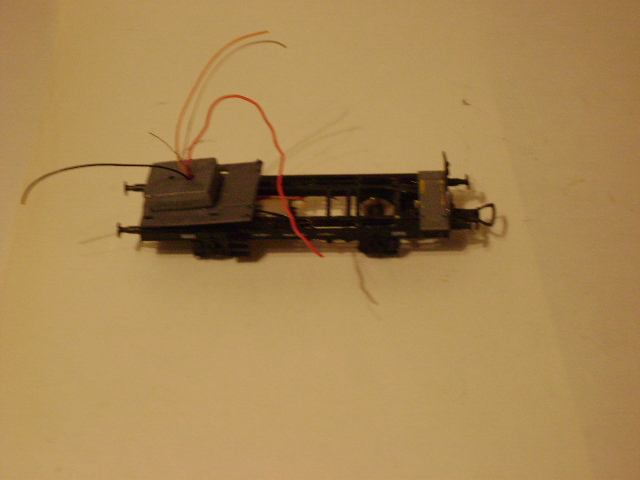

Saldati i fili di alimentazione alle rotaie, al motore e insieme all'illuminazione posteriore portati in cabina.


Immagine:

143,42 KB


Immagine:

143,19 KB


Immagine:

139,71 KB,

[giuseppe_risso]

Ottimo lavoro e ottima documentazione.
Bravo.

[Enrico57]

Complimenti Walter per l'accuratezza del lavoro.

[Digtrain]

Grazie Ragazzi per il supporto!!!!
I lavori proseguono:
Prova di "empirica di cablaggio" decoder
Immagine:

136,61 KB

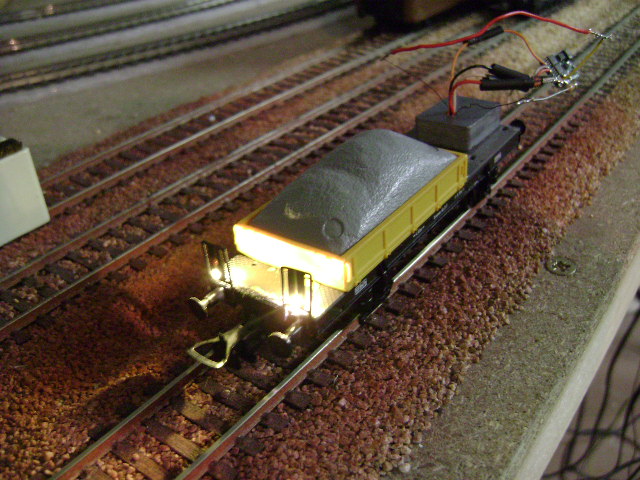

Prova illuminazione, manca ancora la chiusura posteriore delle luci con ritaglio di ottone.
Immagine:

126,82 KB

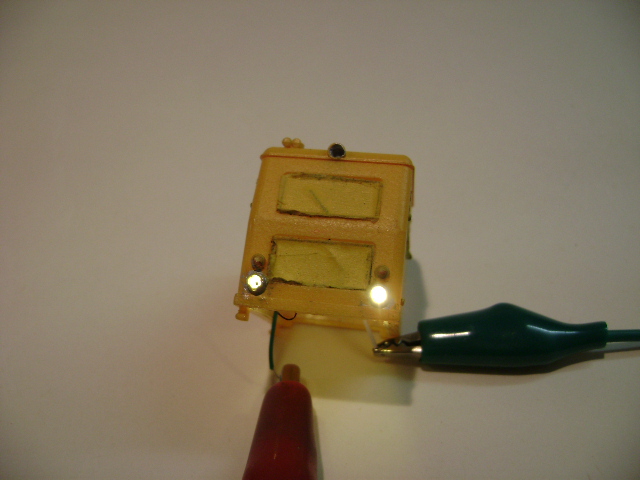

Prova illuminazione cabina
Immagine:

140,4 KB

Ciao Walter

[MrMassy86]

Ottima Ristrutturazione Walter, veramente ben fatta e ben documentata

Seguiro con attenzione tutti i passaggi

Ciao Massimiliano

[roy67]

Complimenti Walter. Pian piano sta uscendo un'ottima ricostruzione.

[Docdelburg]

Bravissimo Walter, superba esecuzione; invidio la tua manualità!

[Digtrain]

Grazie Ragazzi!!!
Sono preoccupato per il prossimo passaggio, la chiusura, spero che all'interno della cabina si stia tutto: decoder, diodi e resistenza!!![8]
Ciao Walter

[Digtrain]

@ Mauro
in quanto a manualità sei una bomba , hai una produzione di moduli Fremo impressionante per il comune mortale!!!

@ Roberto
grazie.

[Egidio]

Hai compiuto davvero un ottimo lavoro !!! B R A V O. Saluti. Egidio.

[Digtrain]

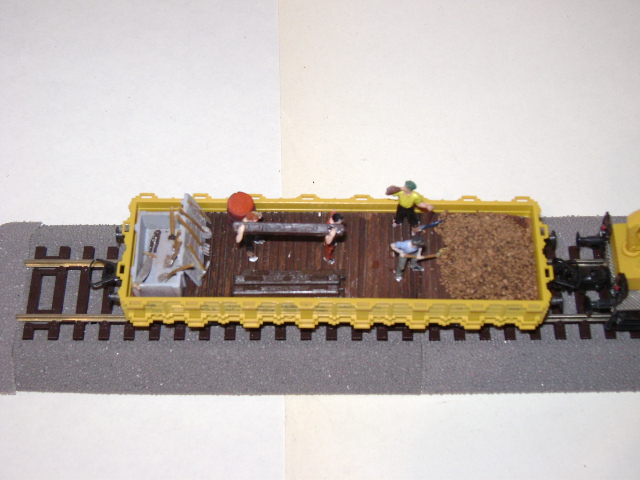

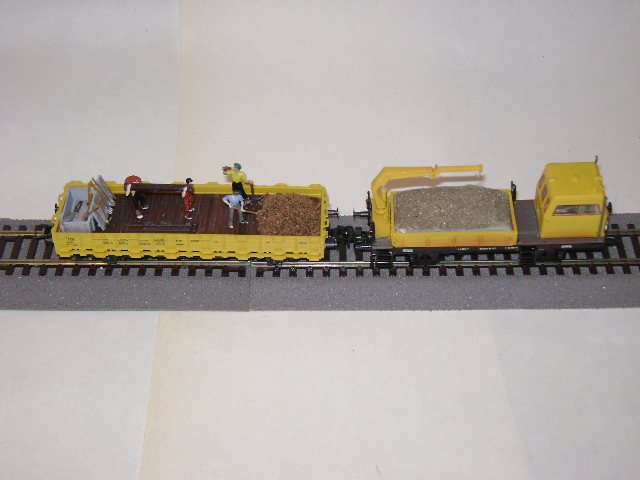

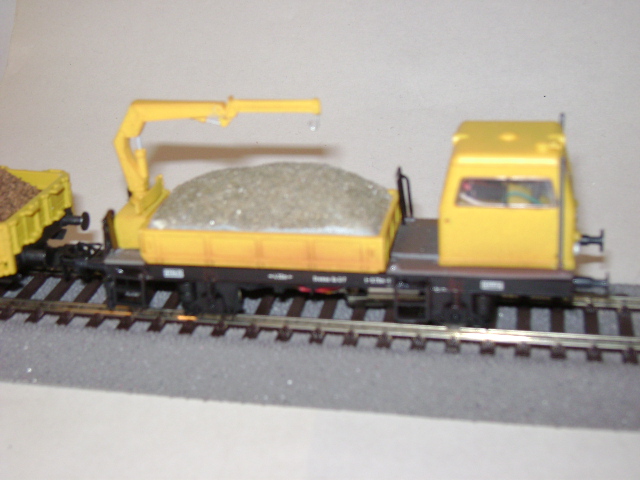

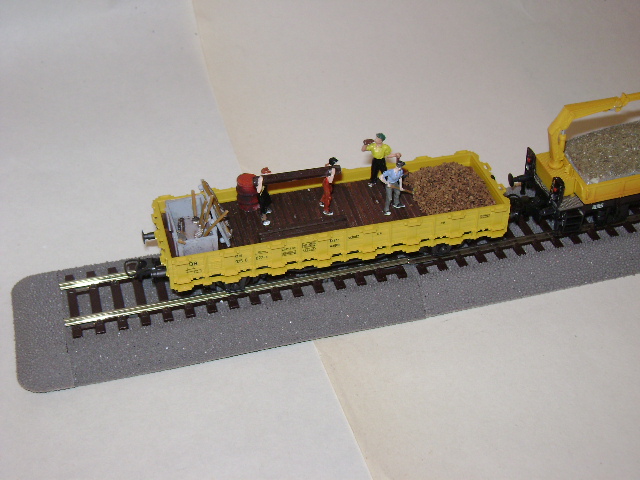

Ho quasi finito, rimontata, digitalizzata e illuminata!!
Manca un po' di invecchiamento.



Immagine:

141,89 KB


Immagine:

139,88 KB

Immagine:

142,63 KB

Immagine:

138,99 KB

Ciao Walter :geek:

[sergio giordano]

gran bel lavoro Walter....una cosa pero'...sul lavoro non si beve!! hahahahaha a meno che sia analcolico!! hahahahahahahahaha

[MrMassy86]

Compliemnti Walter è venuta proprio bene

Massimiliano
