Re: ALN 668 scala TT
Bianco Panna 006/109 (cod. FS) per il ricasco del tetto, Biege Pergamena 006/110 (cod. FS) per la fiancata, Grigio Azzurro 006/113 (cod. FS) per fascia finestrini e telaio, rosso segnali per la parte frontale e striscia sotto i finestrini e alluminio 006/520 (cod. FS) per il tetto.
Le corrispondenze con i colori Puravest dovrebbero essere PV 1 170 1412 per il bianco panna, PV 1 177 1412 per il biege pergamena, PV 1 159 1412 per il grigio azzurro, PV 1 153 1412 per il rosso segnali e PV M 190 1412 per l'alluminio.
http://www.drtoffano.com/toffano_pdf/BR ... er2011.pdf
- MrPatato76
- Socio GAS TT
- Messaggi: 5547
- Iscritto il: lunedì 27 agosto 2012, 11:14
- Nome: Roberto
- Regione: Lombardia
- Città: Nova Milanese
- Stato: Non connesso
- MrPatato76
- Socio GAS TT
- Messaggi: 5547
- Iscritto il: lunedì 27 agosto 2012, 11:14
- Nome: Roberto
- Regione: Lombardia
- Città: Nova Milanese
- Stato: Non connesso
Re: ALN 668 scala TT

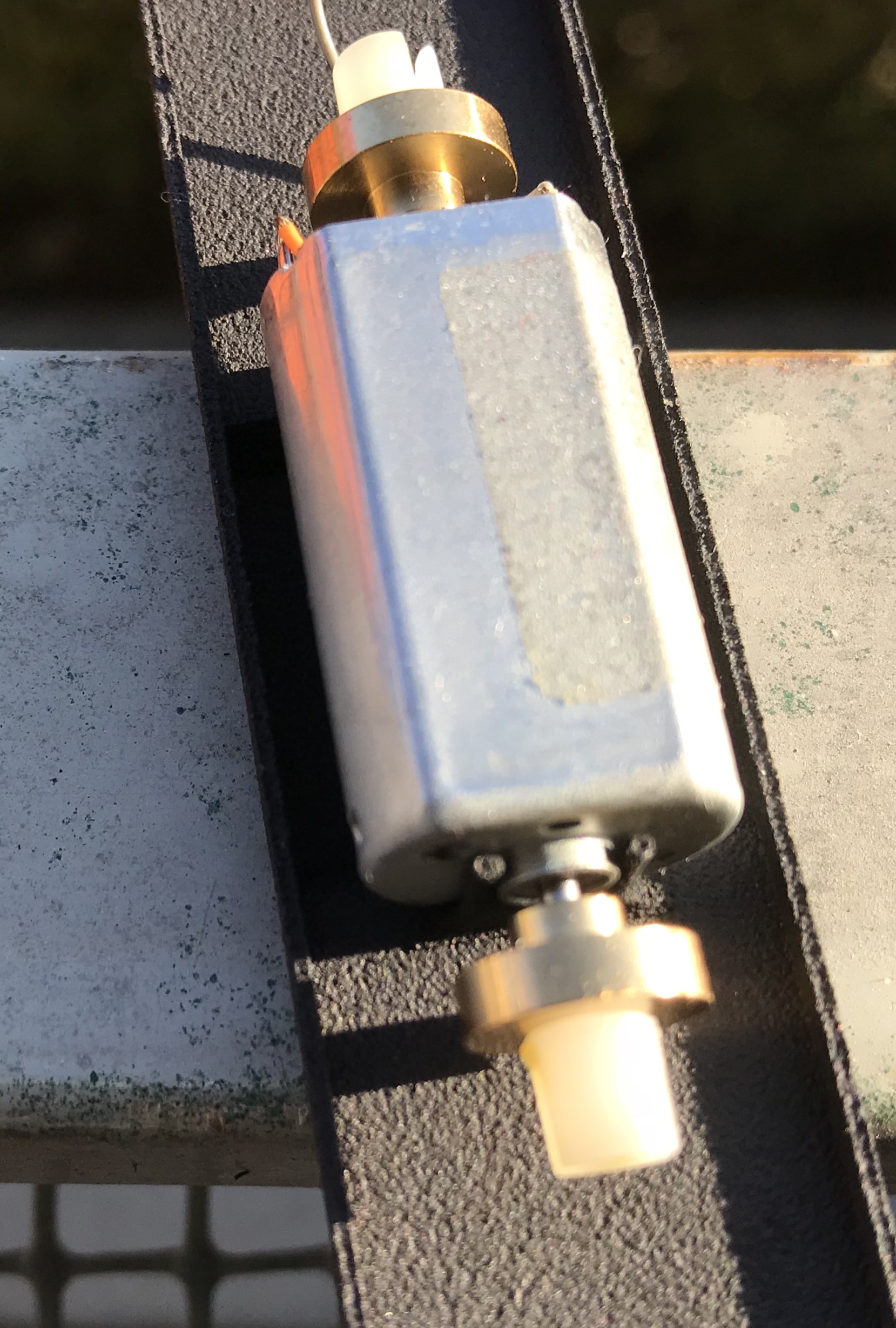

Ho ridisegnato il telaio per accogliere il motore ed i carrelli della G1200 Piko.
Ho aggiunto anche i fori per l’accoppiamento con la cassa .
Ho ridisegnato anche le fiancate dei carrelli per adattarli sia come stile ma anche come funzionalità .

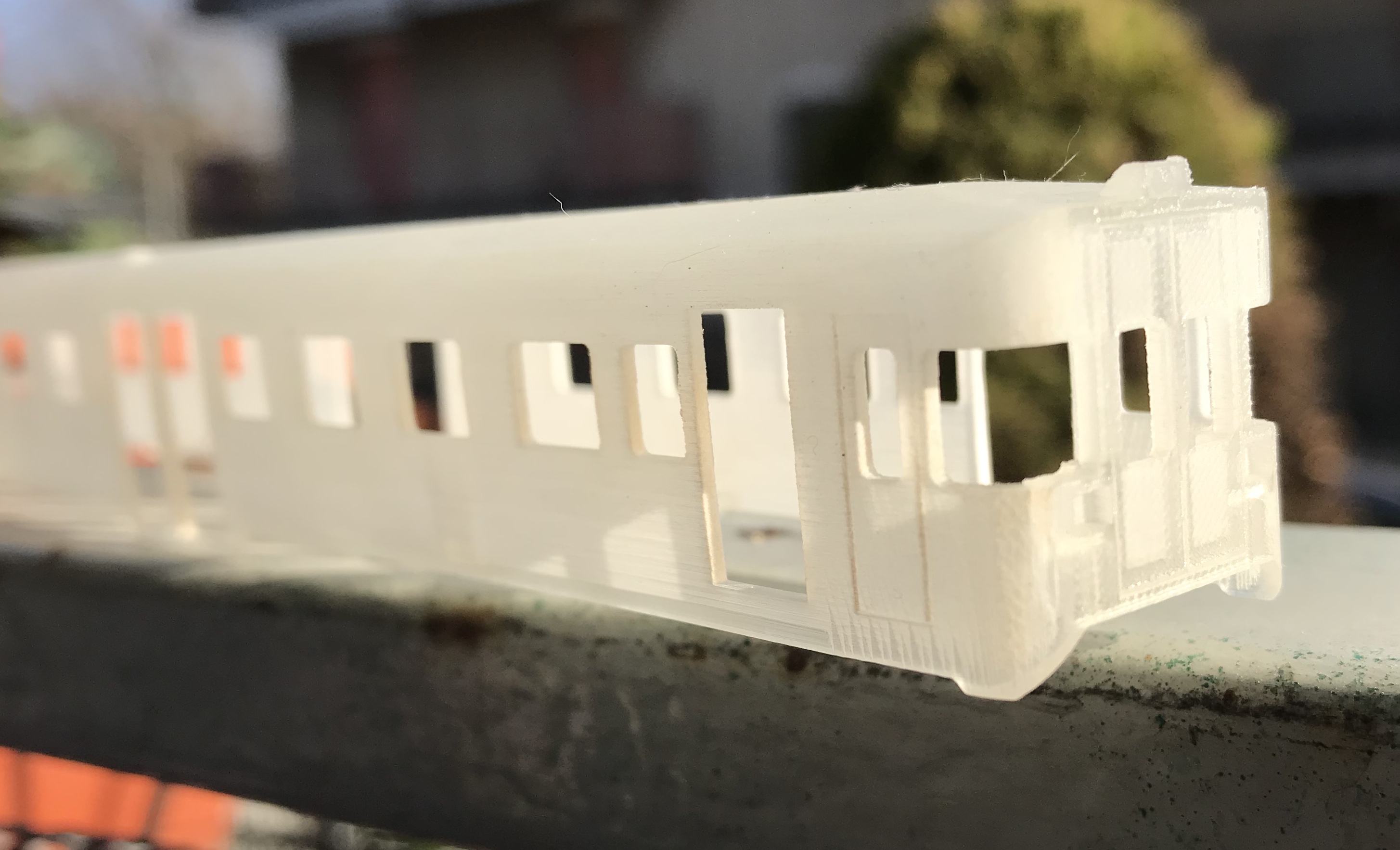

Memore dell’esperienza avuta con il primo prototipo della cassa, l’ ho fatta rifare utilizzando un altra tipologia di materiale e stampa con un risultato decisamente migliore: nessuna riga di stampa ne residuo di stratificazione.

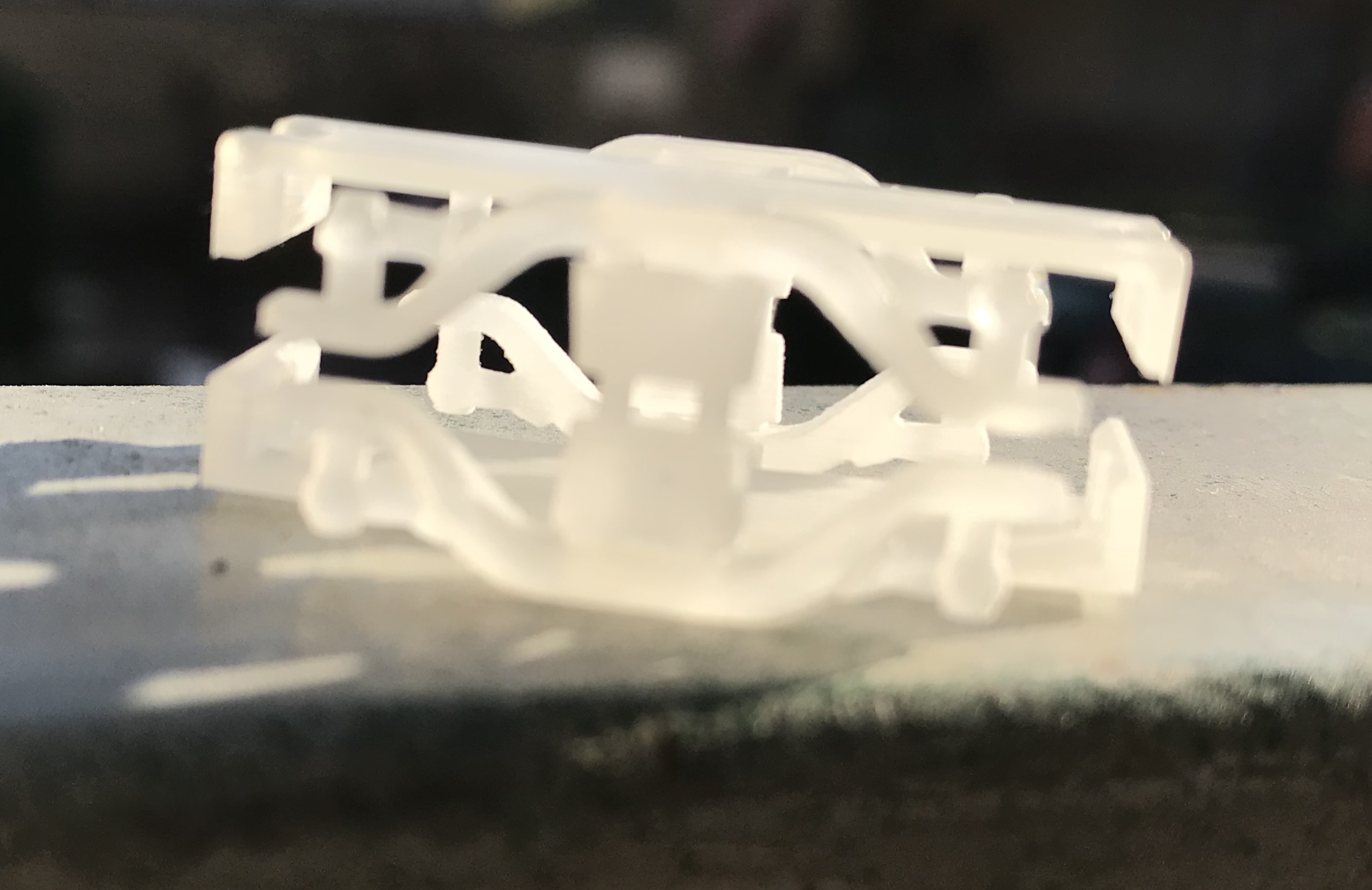

I carrelli sono stati prodotti con la stessa tecnologia della cassa.
In questo WE proverò a montare il tutto e fare le prime prove dinamiche
- MrPatato76
- Socio GAS TT
- Messaggi: 5547
- Iscritto il: lunedì 27 agosto 2012, 11:14
- Nome: Roberto
- Regione: Lombardia
- Città: Nova Milanese
- Stato: Non connesso
Re: ALN 668 scala TT
Ho ridisegnato il telaio per accogliere il motore ed i carrelli della G1200 Piko.
Ho aggiunto anche i fori per l’accoppiamento con la cassa .
Ho ridisegnato anche le fiancate dei carrelli per adattarli sia come stile ma anche come funzionalità .
Memore dell’esperienza avuta con il primo prototipo della cassa, l’ ho fatta rifare utilizzando un altra tipologia di materiale e stampa con un risultato decisamente migliore: nessuna riga di stampa ne residuo di stratificazione.
I carrelli sono stati prodotti con la stessa tecnologia della cassa.
In questo WE proverò a montare il tutto e fare le prime prove dinamiche
- MrMassy86
- Socio GAS TT
- Messaggi: 15634
- Iscritto il: sabato 10 novembre 2012, 15:42
- Nome: Massimiliano
- Regione: Toscana
- Città: Capannori
- Ruolo: Moderatore
- Stato: Non connesso
Re: ALN 668 scala TT
Massimiliano
- Fabrizio
- Socio GAS TT
- Messaggi: 11081
- Iscritto il: giovedì 10 novembre 2011, 21:17
- Nome: Fabrizio
- Regione: Piemonte
- Città: Piossasco
- Ruolo: co-amministratore
- Età: 40
- Stato: Non connesso
Re: ALN 668 scala TT
- MrPatato76
- Socio GAS TT
- Messaggi: 5547
- Iscritto il: lunedì 27 agosto 2012, 11:14
- Nome: Roberto
- Regione: Lombardia
- Città: Nova Milanese
- Stato: Non connesso
Re: ALN 668 scala TT

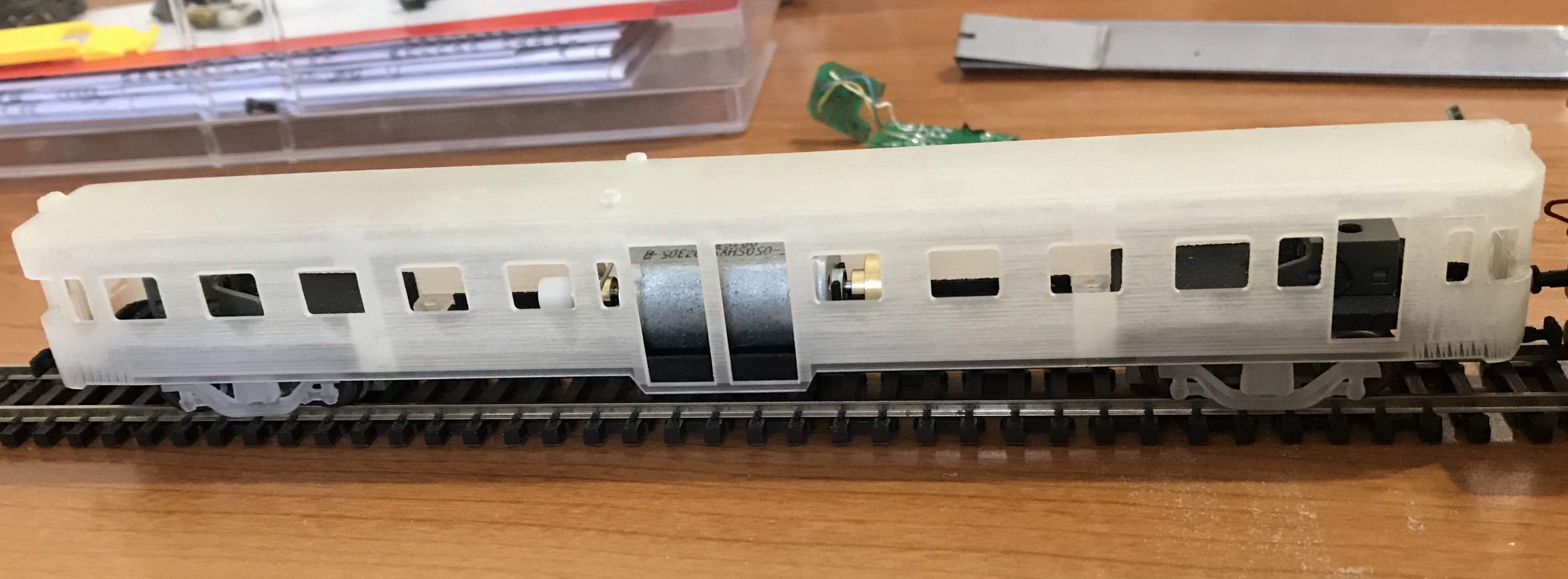

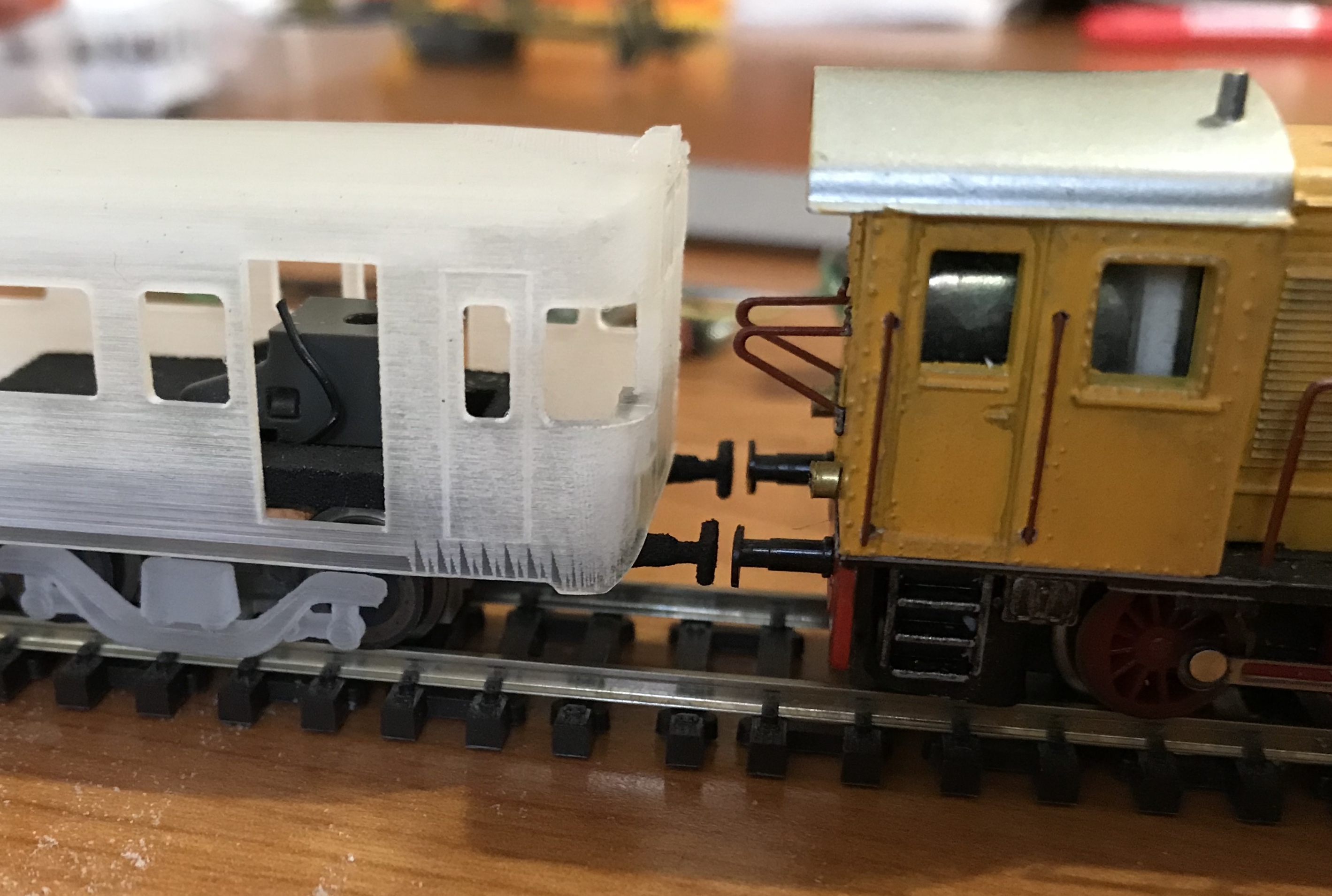

Nel frattempo le prime prove di assemblaggio.....
L’altezza sui carrelli sembra essere ok adesso....
- giuseppe_risso
- Socio GAS TT
- Messaggi: 7677
- Iscritto il: giovedì 27 ottobre 2011, 22:44
- Nome: Giuseppe
- Regione: Liguria
- Città: Chiavari
- Stato: Non connesso
Re: ALN 668 scala TT
E l'annoso problema della cascata di ingranaggi come lo hai risolto?
- MrPatato76
- Socio GAS TT
- Messaggi: 5547
- Iscritto il: lunedì 27 agosto 2012, 11:14
- Nome: Roberto
- Regione: Lombardia
- Città: Nova Milanese
- Stato: Non connesso
Re: ALN 668 scala TT

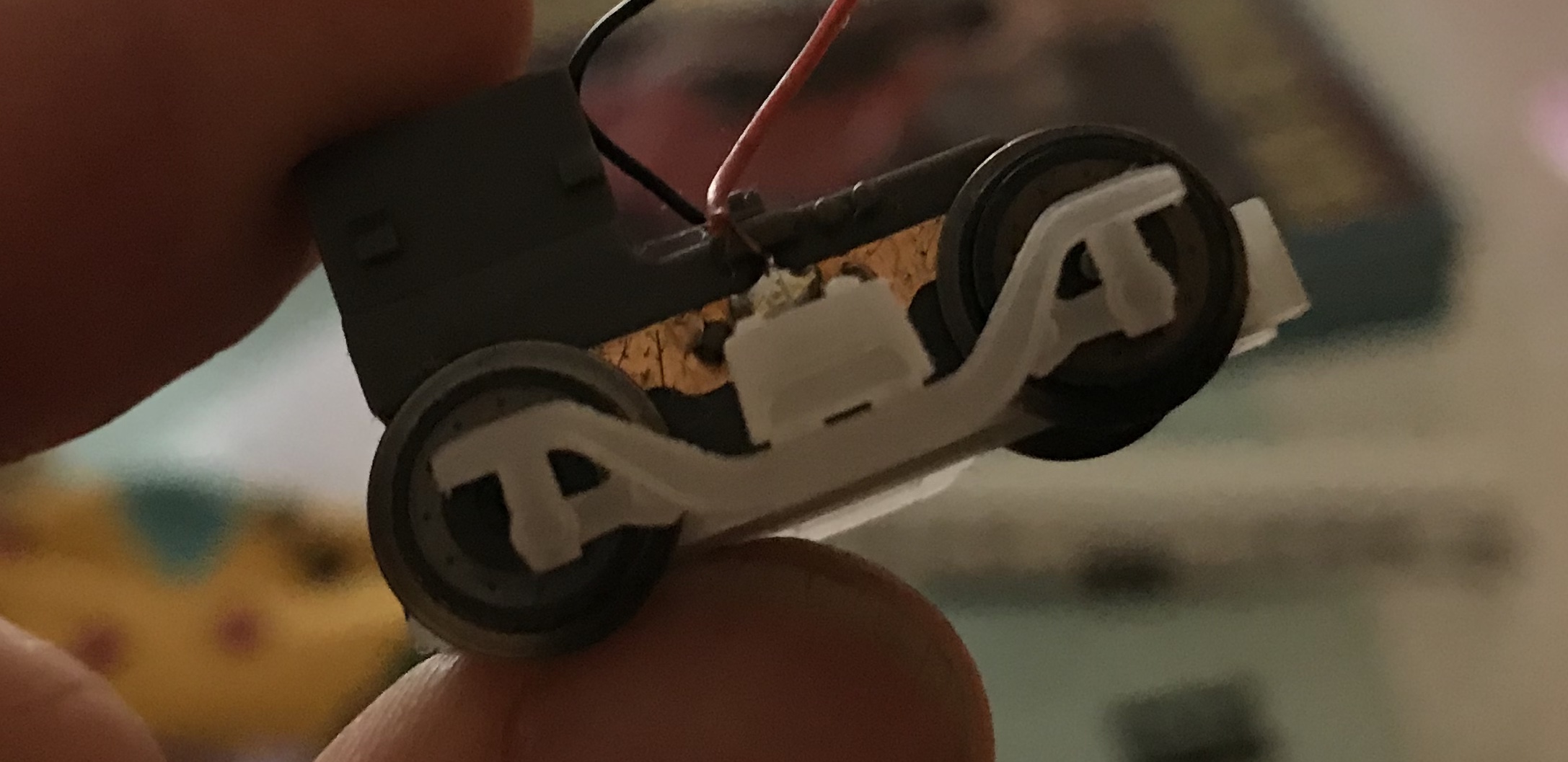

Ho conservato i carrelli originali ed ho ridisegnato i coperchi inferiori con i fianchi più corrispondenti al reale.
Il passo è in scala esatta per la 668.
Le ruote invece sono un po’ più grosse, il che mi ha costretto a qualche compromesso.

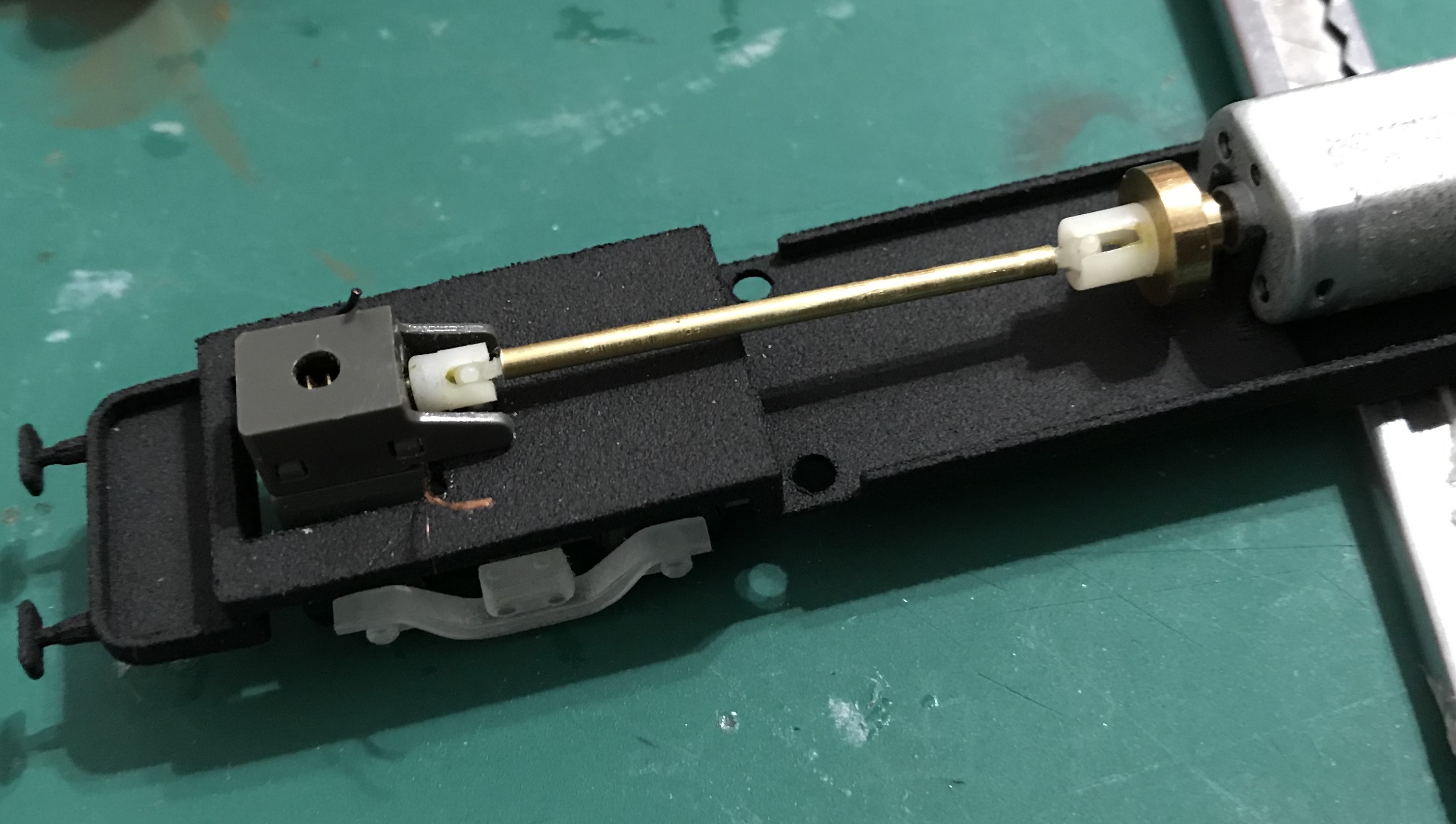

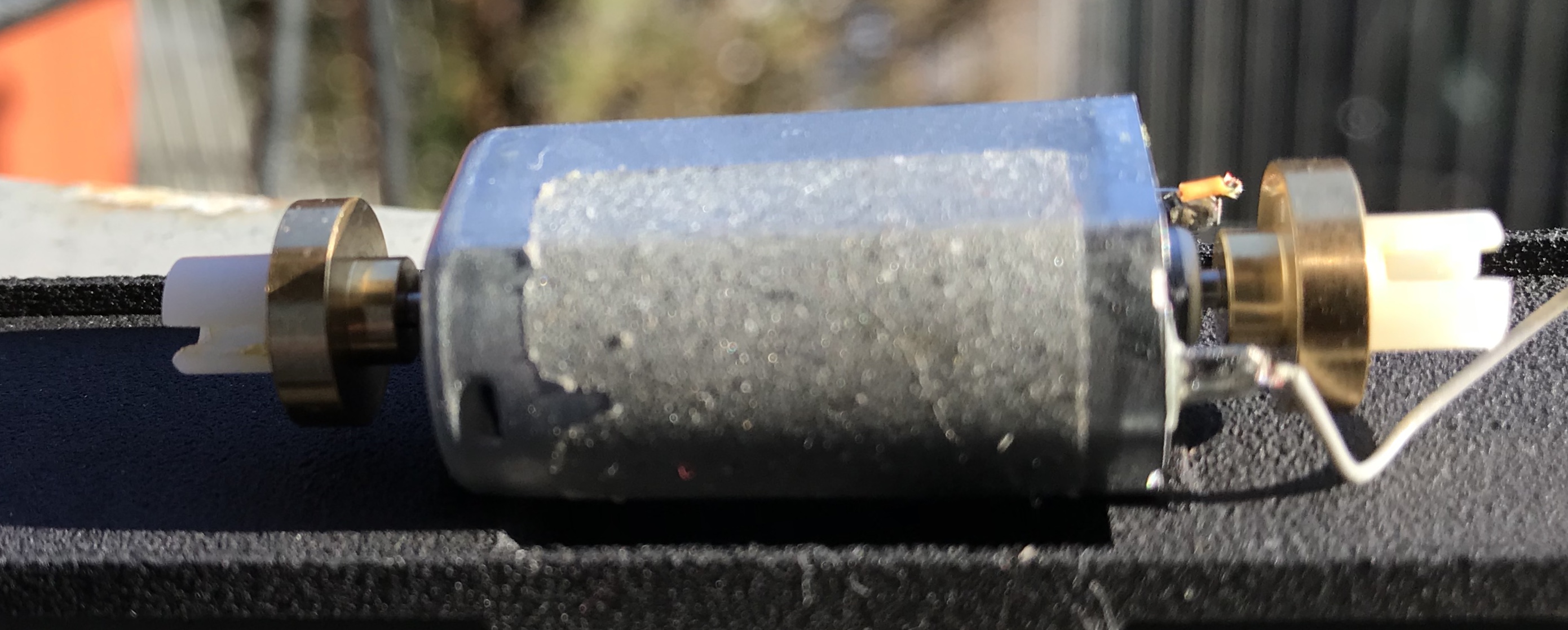

Nel frattempo ho ricostruito gli alberi di trasmissione.
- Fabrizio
- Socio GAS TT
- Messaggi: 11081
- Iscritto il: giovedì 10 novembre 2011, 21:17
- Nome: Fabrizio
- Regione: Piemonte
- Città: Piossasco
- Ruolo: co-amministratore
- Età: 40
- Stato: Non connesso
Re: ALN 668 scala TT
- MrPatato76
- Socio GAS TT
- Messaggi: 5547
- Iscritto il: lunedì 27 agosto 2012, 11:14
- Nome: Roberto
- Regione: Lombardia
- Città: Nova Milanese
- Stato: Non connesso
- saverD445
- Socio GAS TT
- Messaggi: 4265
- Iscritto il: mercoledì 2 maggio 2012, 21:07
- Nome: Valerio
- Regione: Sardegna
- Città: Macomer
- Stato: Non connesso
Re: ALN 668 scala TT
Stai facendo un capolavoro
- adobel55
- Socio GAS TT
- Messaggi: 10965
- Iscritto il: venerdì 18 novembre 2011, 15:51
- Nome: Adolfo
- Regione: Lazio
- Città: Roma
- Ruolo: Moderatore
- Stato: Non connesso
Re: ALN 668 scala TT
Ciao
Adolfo
- MrMassy86
- Socio GAS TT
- Messaggi: 15634
- Iscritto il: sabato 10 novembre 2012, 15:42
- Nome: Massimiliano
- Regione: Toscana
- Città: Capannori
- Ruolo: Moderatore
- Stato: Non connesso
Re: ALN 668 scala TT
Massimiliano
- MrPatato76
- Socio GAS TT
- Messaggi: 5547
- Iscritto il: lunedì 27 agosto 2012, 11:14
- Nome: Roberto
- Regione: Lombardia
- Città: Nova Milanese
- Stato: Non connesso
Re: ALN 668 scala TT
Per il momento non prevedo di aggiungere nessuna Ln rimorchiata.
Preferisco finire prima la motrice.
- MrPatato76
- Socio GAS TT
- Messaggi: 5547
- Iscritto il: lunedì 27 agosto 2012, 11:14
- Nome: Roberto
- Regione: Lombardia
- Città: Nova Milanese
- Stato: Non connesso
Re: ALN 668 scala TT
https://youtu.be/HxH56w7tYww
....poi completa....
https://youtu.be/bU8Fx0l2zNQ
Decisamente soddisfatto, anche se c’è qualcosina da sistemare, ma....dai non è male.
- gavinca
- Socio GAS TT
- Messaggi: 1994
- Iscritto il: martedì 22 maggio 2012, 13:07
- Nome: Carlo
- Regione: Piemonte
- Città: Bellinzago Novarese
- Stato: Non connesso
Re: ALN 668 scala TT
Dovrai anche aggiungere zavorra oppure visto che non dovrà trainare nulla può bastare così ?
- MrPatato76
- Socio GAS TT
- Messaggi: 5547
- Iscritto il: lunedì 27 agosto 2012, 11:14
- Nome: Roberto
- Regione: Lombardia
- Città: Nova Milanese
- Stato: Non connesso
Re: ALN 668 scala TT
Per il momento non prevedo di associarle nessuna rimorchiata, però qualche grammo in più non le farebbero male....
- adobel55
- Socio GAS TT
- Messaggi: 10965
- Iscritto il: venerdì 18 novembre 2011, 15:51
- Nome: Adolfo
- Regione: Lazio
- Città: Roma
- Ruolo: Moderatore
- Stato: Non connesso
Re: ALN 668 scala TT
Orrimo lavoro.
Ciao.
- MrMassy86
- Socio GAS TT
- Messaggi: 15634
- Iscritto il: sabato 10 novembre 2012, 15:42
- Nome: Massimiliano
- Regione: Toscana
- Città: Capannori
- Ruolo: Moderatore
- Stato: Non connesso
Re: ALN 668 scala TT
Massimiliano
- sal727
- Messaggi: 4065
- Iscritto il: domenica 26 aprile 2015, 17:22
- Nome: Salvatore
- Regione: Emilia Romagna
- Città: Bologna
- Ruolo: Moderatore
- Stato: Non connesso
Re: ALN 668 scala TT
valuta questo prodotto se le striature sono eccessiveMrPatato76 ha scritto:Oggi come previsto sono arrivati i pezzi ordinati a Shapeways...
Molto buona la qualità di stampa: le striature sono visibili solo sul tetto dove la curvatura è ampia, mentre sulle superfici piane e sui raccordi non ve n’è traccia
La superficie è ruvida al tatto e questo fa ben sperare per la tenuta della verniciatura.
Rispetto a quanto fatto da Gavinca con il suo D343, ho usato un materiale più economico, ma comunque ottimo come resa ( almeno da questa prima stampa).
viewtopic.php?f=145&t=15454&p=240084#p240084
- MrPatato76
- Socio GAS TT
- Messaggi: 5547
- Iscritto il: lunedì 27 agosto 2012, 11:14
- Nome: Roberto
- Regione: Lombardia
- Città: Nova Milanese
- Stato: Non connesso
Re: ALN 668 scala TT
A dire il vero questa nuova stampata è veramente ben fatta i layer di stampa sono praticamente invisibili.
Vedrò dopo la prima mano di primer se si evidenzierà qualche difetto non ancora notato.
