MODULO "Teatro greco"

[Docdelburg]

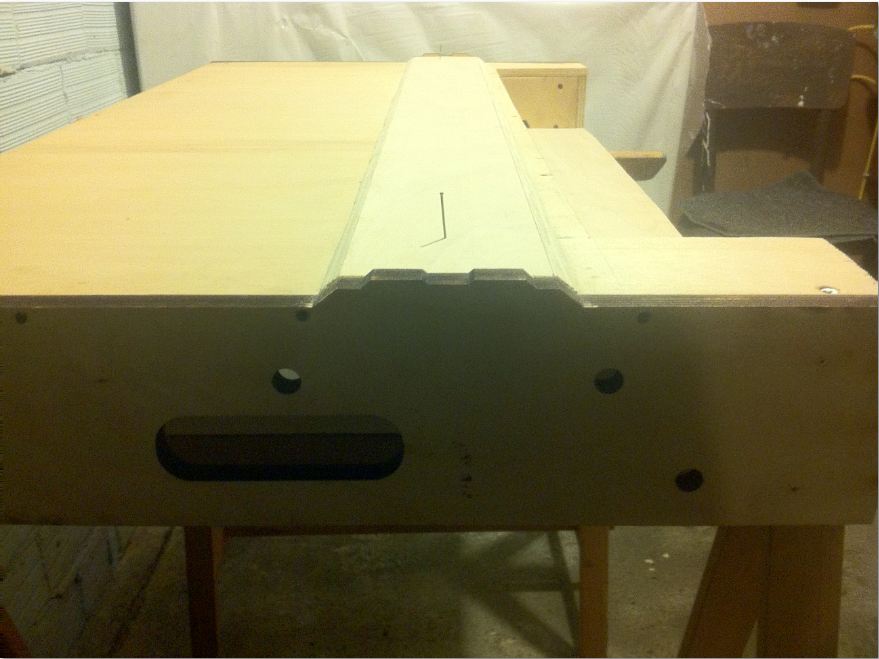

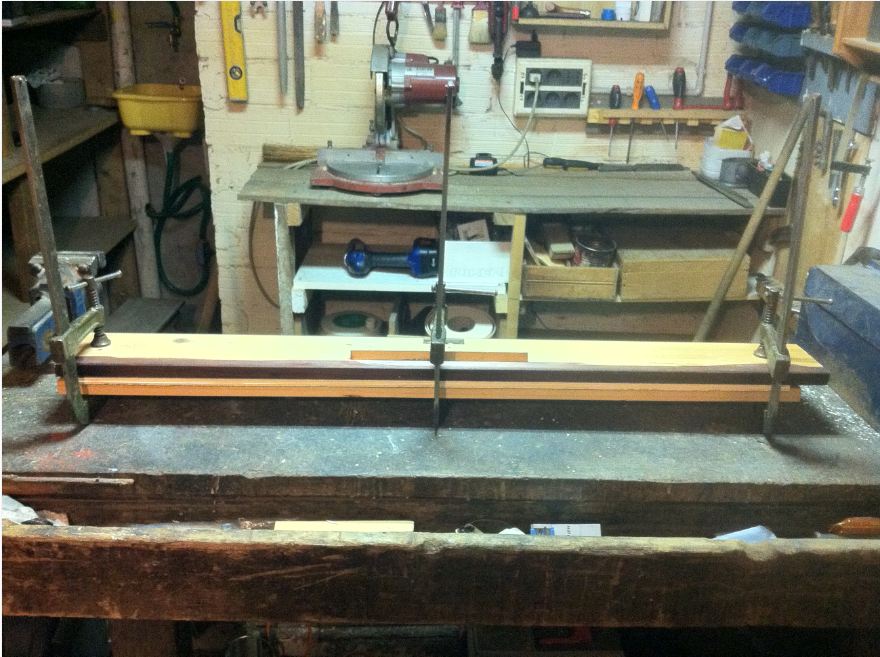

Confermo l'uso del seghetto alternativo con lama adeguatamente orientata di lato. Per l'angolazione da dare alla lama prendi spunto dall'angolazione che ha la testata nella parte obliqua più lunga corrispondente al terrapieno su cui poggiano binari e massicciata.

Immagine:

80,87 KB

Immagine:

131,52 KB

[piepand]

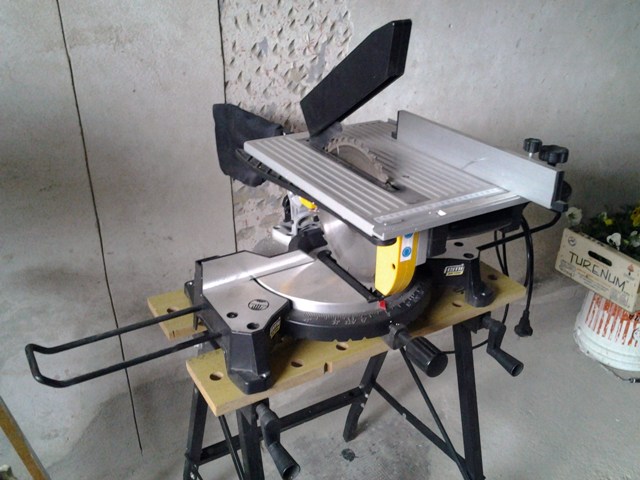

Puoi provare con questa se vieni a Bergamo:

Immagine:

84,77 KB

[cararci]

Viaggio lunghetto, direi, ma ti ringrazio.

[piepand]

In treno non è poi tanto lontano. Ho amici che abitano a Treviso che vengono spesso a trovarmi.

[cararci]

Lo farò un giorno o l'altro, ho una cognata da quelle parti. Ma non per tagliar legna, semmai salumi!

[piepand]

Anche polenta........

[cararci]

[Edimau]

E come sempre si finì per andare.....a mangiare!!!!!

Maurizio

[Fabrizio]

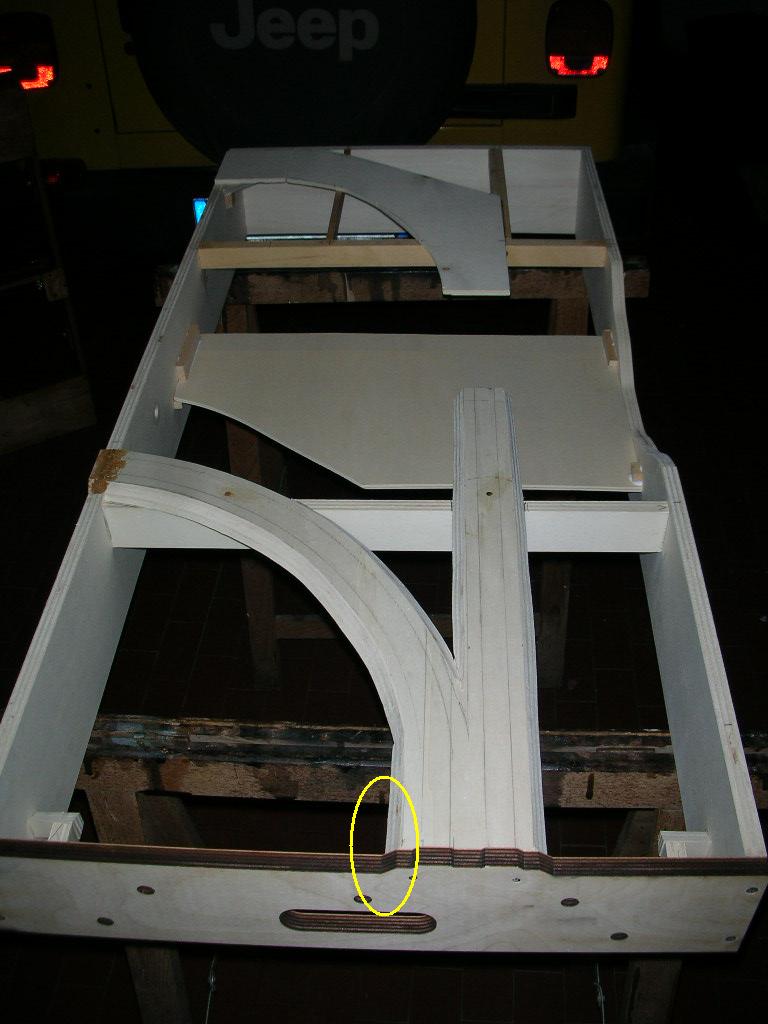

Io sono partito dall'unire due strisce di compensato da 4 mm di sezione rettangolare, poi ho lavorato con una raspa lungo tutti e due i lati fino ad ottenere il profilo a 45°.

Immagine:

114,38 KB


Immagine:

68,23 KB

topic.asp?TOPIC_ID=7309&whichpage=4

[cararci]

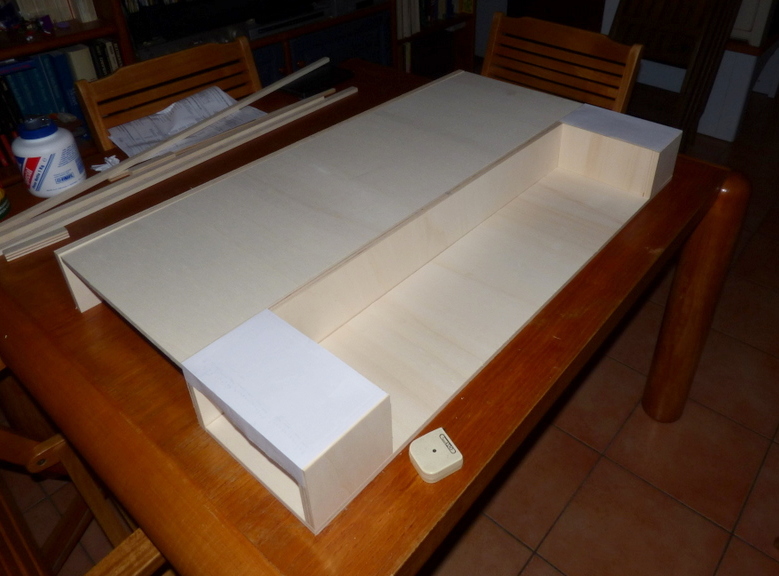

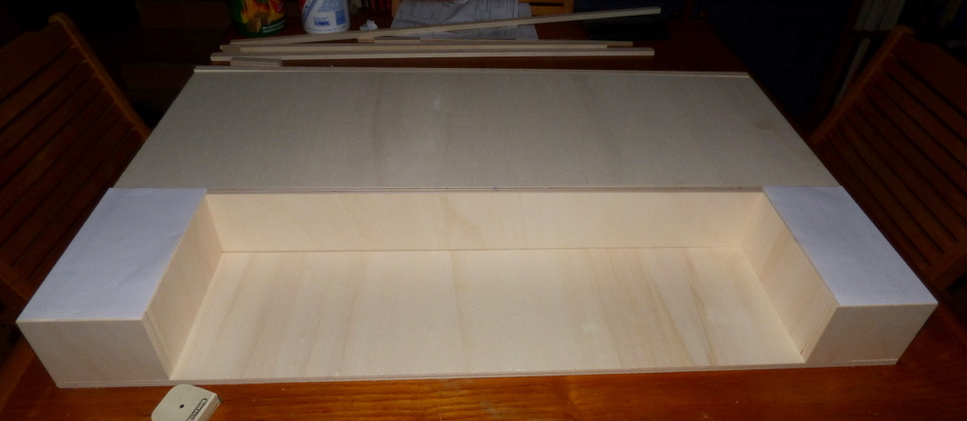

Oggi ho acquistato il legno per la struttura ed ho provato ad assemblarlo "per vedere di nascosto l'effetto che fa".

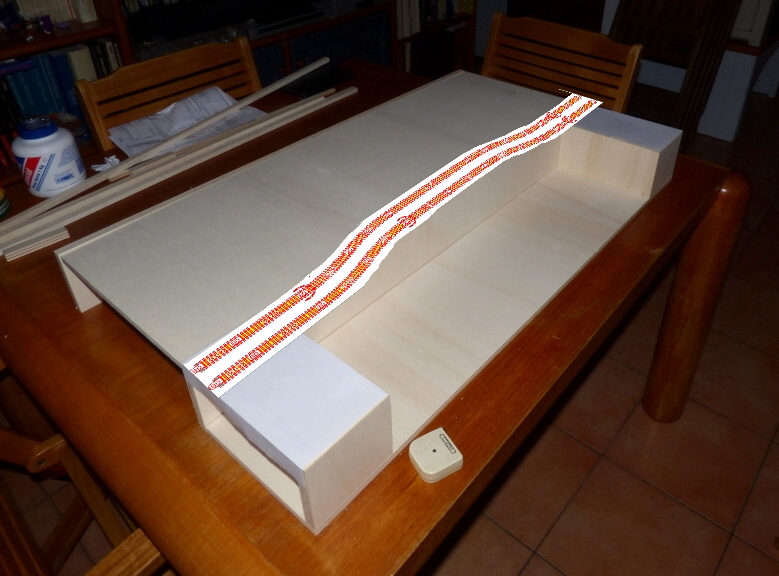

Nella terza foto ho simulato il tracciato dei binari.


Immagine:

202,04 KB

Immagine:

170,39 KB

Immagine:

273,7 KB

[Edgardo_Rosatti]

Ottimo Carlo Direi che hai risolto egregiamente l'asssemblaggio della parte più critica.

[MrMassy86]

Bel lavoro Carlo, complimenti Massimiliano

[Edgardo_Rosatti]

Io sono partito dall'unire due strisce di compensato da 4 mm di sezione rettangolare, poi ho lavorato con una raspa lungo tutti e due i lati fino ad ottenere il profilo a 45°.

Io ho adottato un'altra soluzione per il profilo a 45°.
Praticamente ho incollato ai lati del piano di appoggio binari dei listelli in balsa di sezione triangolare usati solitamente in aeromodellismo per fare i bordi d'entrata delle ali.

Ciao

[cararci]

Io sono partito dall'unire due strisce di compensato da 4 mm di sezione rettangolare, poi ho lavorato con una raspa lungo tutti e due i lati fino ad ottenere il profilo a 45°.

Io ho adottato un'altra soluzione per il profilo a 45°.
Praticamente ho incollato ai lati del piano di appoggio binari dei listelli in balsa di sezione triangolare usati solitamente in aeromodellismo per fare i bordi d'entrata delle ali.

Ciao

E permettono di fare curve?

[roy67]

Certo Carlo. Se conosci la geometria...

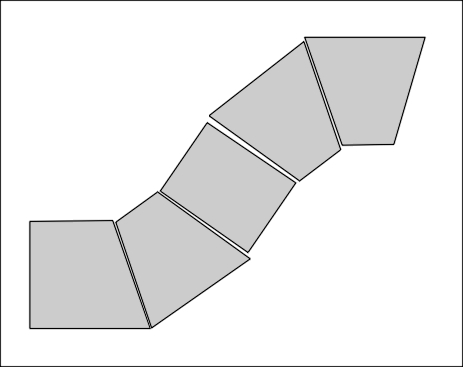

Tagliandoli in tanti pezzi. con angolo della metà del necessario, ottieni l'angolo voluto. Oppure dividere l'angolo in più pezzi:

Immagine:

26,26 KB

Le giunzioni le aggiusti con stucco da legno.

l'imbastitura promette già bene.

[cararci]

Ragazzo, fin là ci arrivo! Chiedevo se le listarelle di balsa sono abbastanza flessibili da formare curve.

[Edgardo_Rosatti]

In effetti la balsa si curva poco e fino ad un certo punto; anche per via della forma triangolare che non è il massimo.
La soluzione di Roberto è quella che ho adottato anche io tagliando il listello in più punti per formare dei segmenti che poi ho rifinito con stucco e carta vetrata.
Essendo la balsa un materiale tenero lo si lavora facilmente.
C'è anche la soluzione usata nel modellismo navale che prevede l'immersione dei listelli in acqua per qualche ora così da ammorbidire il legno.
Poi lo si curva più facilmente e lo si incolla col vinavil, ma va affrancato molto bene quando lo incolli ed i tempi di asciugatura sono lunghi.

Ciao

[Riccardo]

bene Carlo, il grosso del telaio praticamente è già fatto

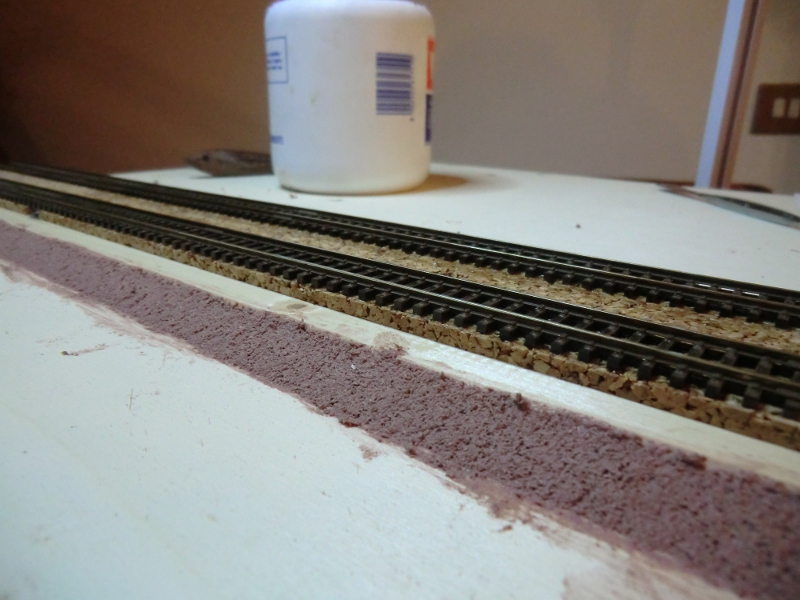

Per il profilo a 45°, io ho utilizzato il metodo della poltiglia da stendere a spatolina (la lavorazione è pure divertente....) topic.asp?whichpage=-1&TOPIC_ID=6445&REPLY_ID=28086

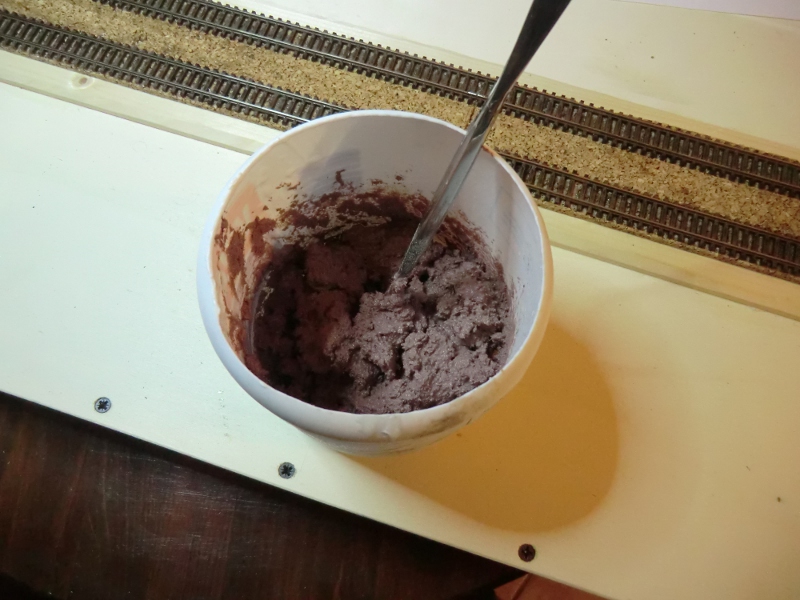

"ho preparato una bellissima poltiglia di : segatura finissima + colla vinavilica + acqua + colore acrilico (una punta di terra di siena)



poi spatolala ai bordi fino ad ottenere il giusto profilo

[cf69]

Carlo, ti consiglio di stampare il progetto in scala 1:1 ed appiccicarlo sul piano del modulo, così avrai l'idea esaTTa degli ingombri.

[Andrea]

Per il profilo a 45°, io ho utilizzato il metodo della poltiglia da stendere a spatolina (la lavorazione è pure divertente....)

Io del comunissimo cartoncino non troppo sottile.

[cararci]

Grazie, amici, vedrò con calma quale soluzione adottare.

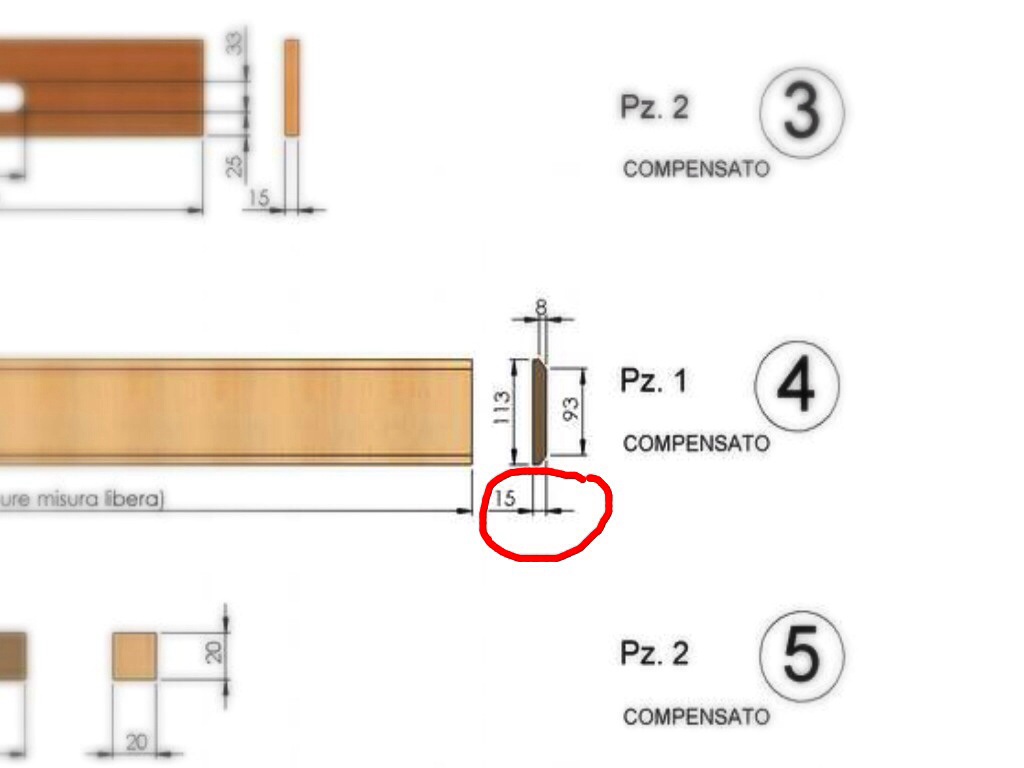

Una domanda: come mai nelle norme per i moduli è indicata la misura riportata in foto?
Fidandomi di quella, ho comprato compensato da 15 mm., che non va bene, dev'essere da 8. Poco male, sarà utilizzato in qualche modo in futuro, però mi sembra strana quell'indicazione.

Immagine:

71,92 KB

Invece, se non interpreto male i disegni delle pagine successive:
il compensato 8 mm. + 2 strati di sughero 4 mm. + binario 4 mm. = 16 mm il piano del ferro rispetto al piano base.

[Egidio]

Bene caro Carlo, noto con piacere l'evoluzione dei tuoi lavori. Saluti. Egidio.

[Edimau]

Carlo, mi sbaglio o quello da 15 si riferisce alle Testate? ( Nel disegno che hai postato, si intravede un foro di giunzione, credo).

Maurizio

[cararci]

Carlo, mi sbaglio o quello da 15 si riferisce alle Testate? ( Nel disegno che hai postato, si intravede un foro di giunzione, credo).

Maurizio

No, è la base della massicciata, come puoi vedere dalla sagomatura di profilo dove ho cerchiato il 15.

[saverD445]

Carlo, 15mm è lo spessore totale del multistrato, 8 mm è la distanza nella quale devi ricavare l'inclinazione.

Infatti alla base di 113 mm devi contare 7 mm e creare l'inclinazione sino ad avere i 93 mm che sarà la base per i due binari .

Tale misura di 93 te la ricavi meglio quando avrai le testate a disposizione..
