MODULO curvo: "i vigneti di San Martino"

[giuseppe_risso]

in effetti sarebbe una complicazione ma di sicuro splendido effetto.....

Non é una complicazione, basta inserire sotto la rotaia esterna un leggero spessore prima di fissare il binario e tenere ben aderente quella interna con una puntina o un chiodino che si toglieranno una volta fissato il binario.
Semplicissimo .

[Andrea]

in effetti sarebbe una complicazione ma di sicuro splendido effetto.....

Immagine:

8,02 KB

L'importante è non esagerare, onde evitare ANTIPATICI deragliamenti...

[Riccardo]

in effetti sarebbe una complicazione ma di sicuro splendido effetto.....

L'importante è non esagerare, onde evitare ANTIPATICI deragliamenti...

Non é una complicazione, basta inserire sotto la rotaia esterna un leggero spessore prima di fissare il binario e tenere ben aderente quella interna con una puntina o un chiodino che si toglieranno una volta fissato il binario.
Semplicissimo .

vedo che da NEM 114 la quota "u" è max. 0,8mm. (penso sia il limite antideragliamento....)

[MrPatato76]

.....mmm...pensavo più a qualcosa stile Monza (essendo della zona )....

Comunque mi avete risolto il dubbio!!

Grazie 1000

Ciao

Roberto

[MrPatato76]

@ Enrico:

Grazie dei complimenti!! Vediamo s e sarò tanto bravo da riuscire ad imitarti

Grazie ancora

Ciao

Roberto

[Enrico57]

@ Enrico:

Grazie dei complimenti!! Vediamo s e sarò tanto bravo da riuscire ad imitarti

Grazie ancora

Ciao

Roberto

Grazie a te Roberto, ma viste le premesse non ho dubbi!

[MrPatato76]

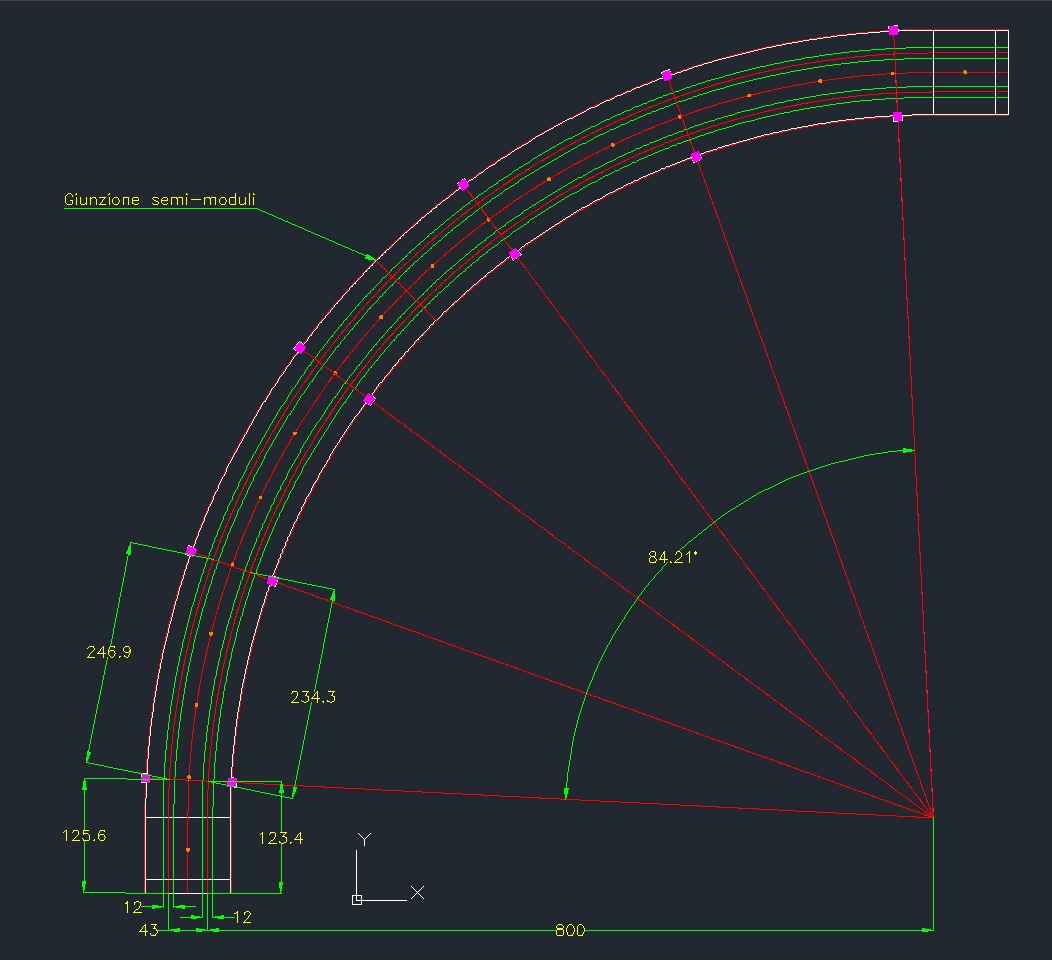

Mi sono messo a calcolare il numero di pali necessari per il mio modulo.
Utilizzando come linea di riferimento la mezzeria tra i due binari (R=821.5) ed lasciando il primo ed ultimo palo dalle testate a 124.5mm, risultano 6+6 pali.

Immagine:

159,4 KB

Con questo numero non capitano sulla giunzione dei semi-moduli, anche se si de-standardizza la distanza tra i pali (234mm per il binario interno e 247 per il binario esterno).
Puo' andare questa soluzione?
Se sì, lancio l'ordine per i pali a Riccardo

[Riccardo]

ciao Roberto,
per i pali no problem,

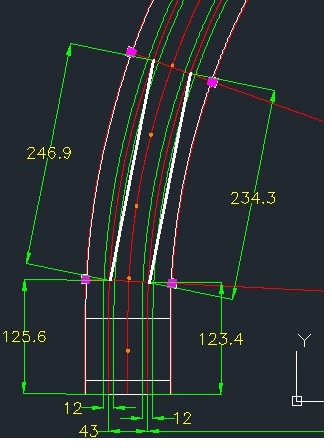

dovresti verificare l'interasse; provando l'unione dei punti (linea bianca), mi sembra che la corda sia eccessiva

Immagine:

45,77 KB

per approfondire, prova a guardare il link http://digilander.libero.it/gruppotirreno/aerea.html al paragrafo Altezza e poligonazione

[Docdelburg]

Ho la netta impressione che per una posa corretta dei pali tu debba calcolare una distanza assai inferiore.
Secondo me dovresti calcolare 140 mm tra i pali della linea interna e 160 mm tra quelli della linea esterna.
Tale accoppiamento (codici Sommerfield 470 e 471) dovrebbe essere il più adatto per i tuoi raggi di curvatura.
In alternativa, ma ritengo sia eccessivamente lunga, c'è l'accoppiata 215 e 250 mm (codici 472 e 473).

[MrPatato76]

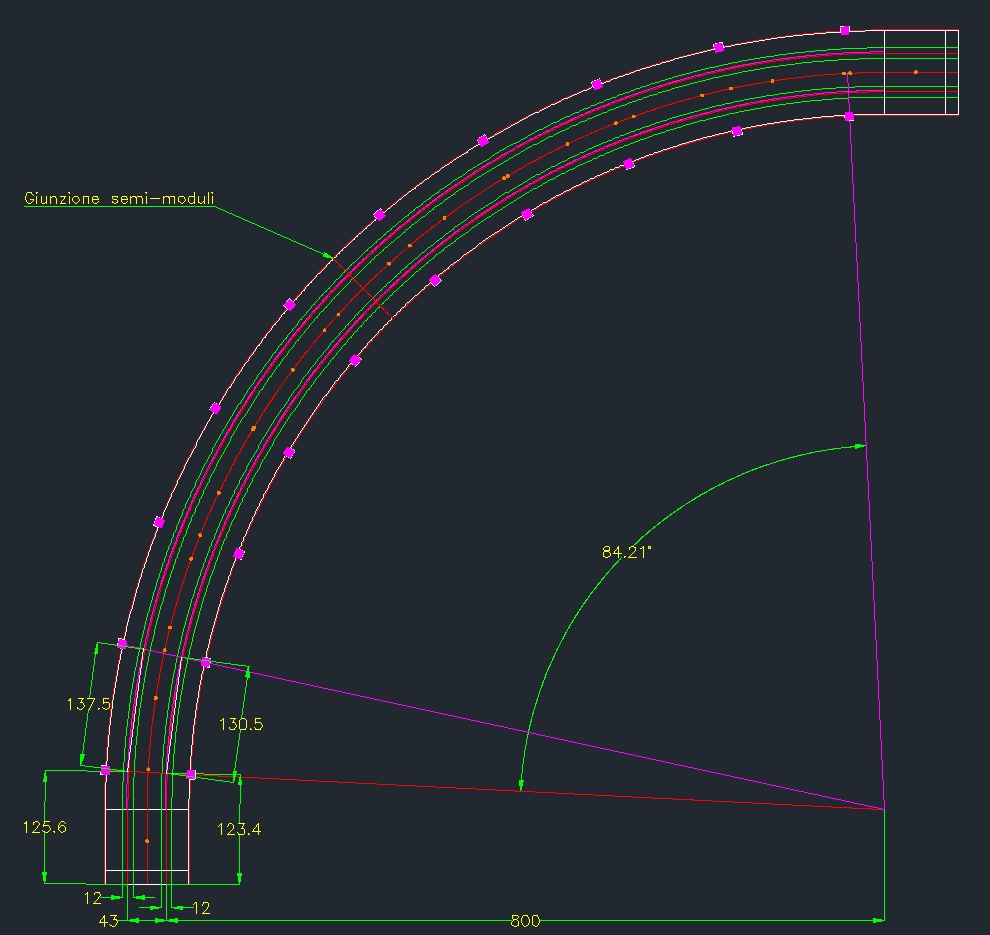

Ho provato a rimettere giù lo studio passanda da 6+6 a 10+10.

Immagine:

138,26 KB

Dovremmo esserci adesso che dite?
Se si scatta l'ordine

Ciao

Roberto

[Riccardo]

sembra perfetto Roberto,
ho verificato anche per la linea aerea e potresti utilizzare i Sommerfeldt 470 (vengono dati per 140 mm)

[Docdelburg]

sembra perfetto Roberto,
ho verificato anche per la linea aerea e potresti utilizzare i Sommerfeldt 470 (vengono dati per 140 mm)

Concordo assolutamente!

[MrPatato76]

Perfetto!!! Grazie 1000 Riccardo , allora ti lancio l'ordine per 10+10 pali .
Nel frattempo, procedo con i supporti per i pali.

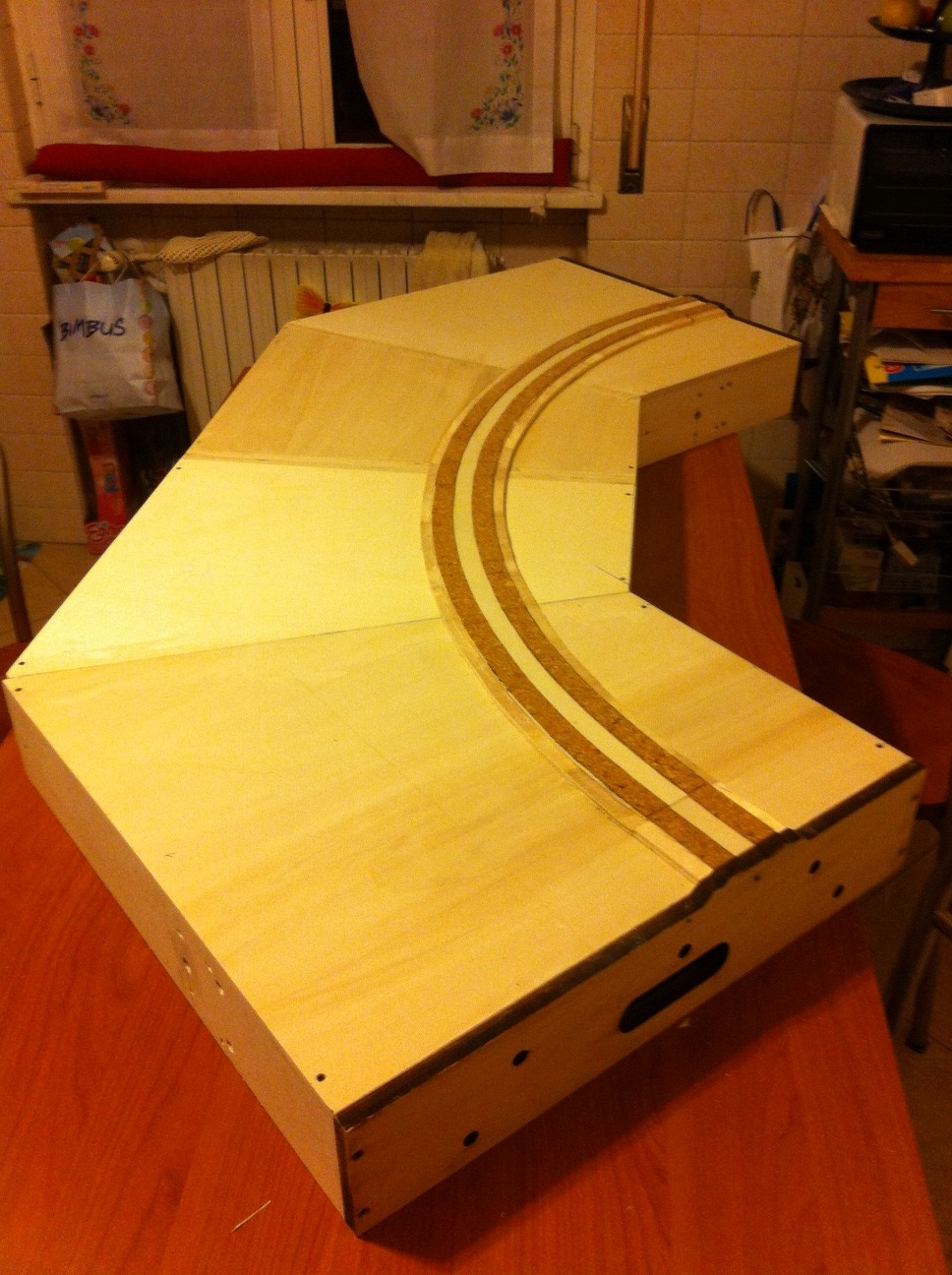

Qui un piccolo aggiornamento: posato il percorso dei binari.

Immagine:

303,47 KB

Ciao

Roberto

[Andrea]

Molto bene Roberto!
Certo che con lo scenery ti potrai divertire.

[MrPatato76]

Sicuramente ! Però confidò nel vostro aiuto perché questo e' l'aspetto dove sono meno ferrato.

Roberto

[Andrea]

...Però confidò nel vostro aiuto...

Presente!

[MrPatato76]

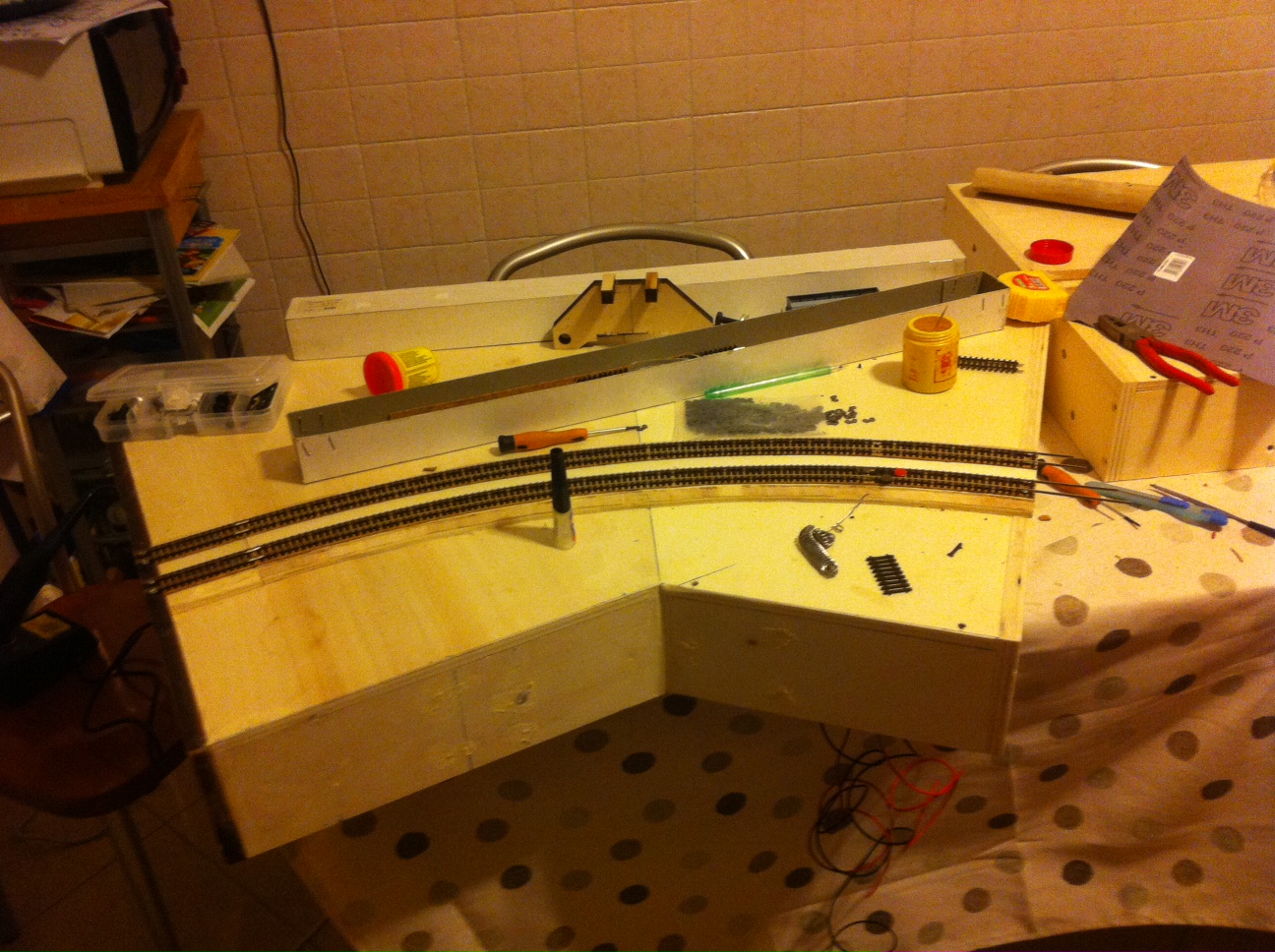

Nuovo piccolo aggiornamento: iniziano a vedersi i binari!!!
Ho inserito degli spessori da 0.7mm sui binari esterni.
Ho provato a dare corrente e vedere circolare la mia loco: non pensavo ma anche con un rialzo di 0.7mm l'inclinazione si vede molto bene senza risultare eccessiva.
Spero in settimana di proseguire anche con l'altro semimodulo, cosi sarò pronto per un collaudo funzionale più completo.

Immagine:

554,24 KB

Ciao
Roberto

PS: scusate la confusione, ma la foto è stata scattata a lavori in corso...

[Docdelburg]

I lavori sembrano procedere al meglio....

[adobel55]

Ottimo direi.
Ciao.
Adolfo

[Andrea]

Ottimo Roberto, avanti tutta!!

[giuseppe_risso]

Benissimo.
Il movimento con i binari inclinati da un tocco realistico in più.
Dici: scusate la confusione; ma lo sai cosa é confusione?
Se vuoi vederla dal vivo devi venire nel mio studio......

[Enrico57]

Ben fatto Roberto!

[MrPatato76]

Grazie a tutti per i complimenti

@Giuseppe: la foto è stata fatta in cucina!! Vallo a spiegare alla moglie poi

Ciao

Roberto

[MrPatato76]

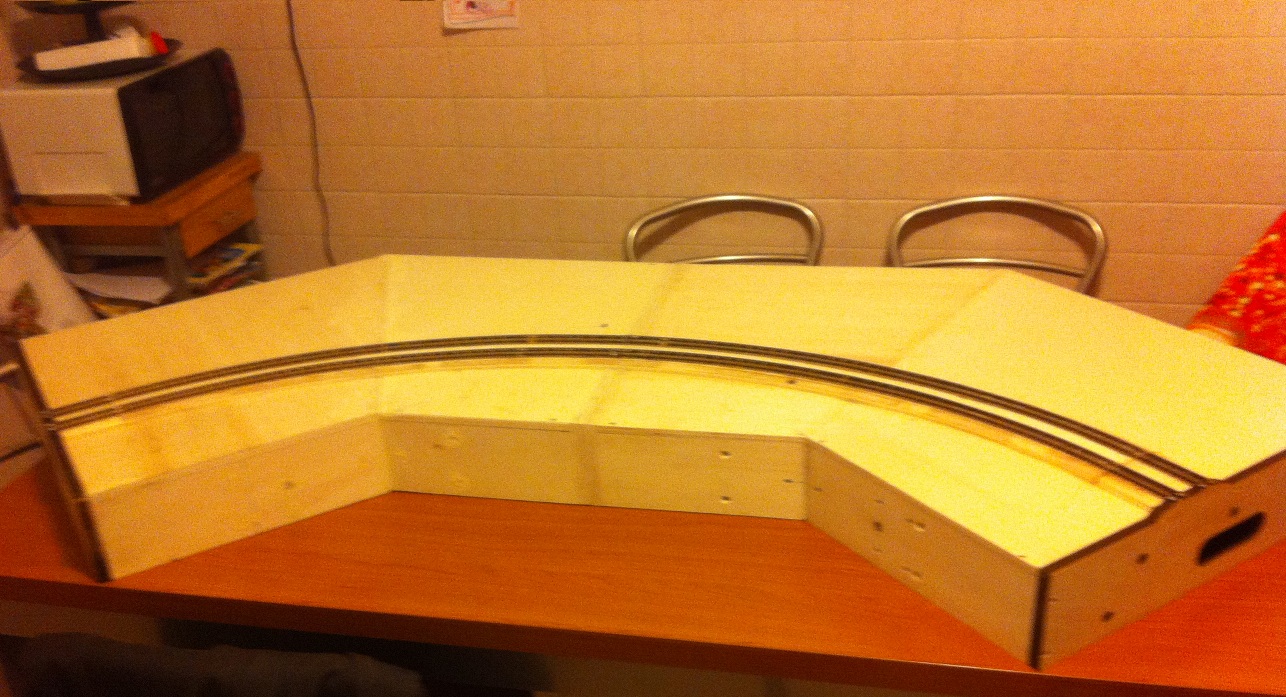

Altro piccolo aggiornamento:
posato i binari anche sull'altro semi-modulo.
Resta da aggiustare l'allineamento tra i binari sulla giunzione dei semi moduli, poi posso proseguire con il resto dei lavori....

Immagine:

626,98 KB


Immagine:

373,49 KB

Ciao

Roberto

[Andrea]

Bene Roberto, mi pare che tutto proceda senza intoppi!
