MODULI "piattaforma girevole" e "ultimo casello"

[MrPatato76]

Io ci sono per trovarci!!

Cosi Edgardo mi spieghi come cablare la scheda con i binari: ieri ci ho provato ma sono andato in palla

Ciao

Roberto

[claudio]

Grazie per la risposta, Concordo con Edgardo un incontro risolerebbe il problema dell'allineamento, ma per alcuni di noi la distanza è un problema

[Enrico57]

Un bel lavoro Edgardo!

[Edgardo_Rosatti]

Grazie a tutti!

In effetti per molti di noi non sarà possibile incontrarci, almeno fino al giorno del grande evento
Nel frattempo, con gli amici che abitano qui in zona dovrei riuscire a risolvere i problemi.

Ora me ne è venuto fuori un'altro sulla piattaforma girevole che andrà installata sul pannello di piena linea.
Più che un problema vero e proprio, è un dubbio sulle dimensioni, emerso quando ho iniziato a svilupparne il disegno in scala TT.

Prima posto una bozza in PDF della piattaforma da 9,5 metri in TT.
Posizione_TT.pdf (8,06 KB)

Stampando il file PDF, ci si rende conto delle effettive dimensioni della piattaforma, che a me sembra un po' piccolina.
Al massimo ci si staziona un locomotore a due o tre assi, il che, visto il contesto dei pannelli, non sarebbe male.
Anche il deposito locomotiva è piccolo, quindi, dal punto di vista estetico ci potrebbe stare.

Realizzare il meccanismo per una piattaforma non influisce più di tanto sulle sue dimensioni; con un motore passo passo ed una centralina lo si fa comunque. Il mio dubbio è se una piattaforma così piccola può andare bene.

Se stampate il PDF, potrete godere di un simpatico inganno ottico:
Le rotaie della piattaforma, colorate in marrone, sembreranno bombate sui lati più lunghi per via delle linee raggiere, nonstante i binari siano perfettamente paralleli.
Prima che speculiate su questa mia descrizione tecnica, vi giuro che l'effetto generato è puramente casuale.

Ciao
Edgardo

[MrPatato76]

In effetti una volta stampata 1:1 è veramente piccola!!!
Però sono sicuro che sarebbe di grandissimo impatto scenico!!!!!!!

A me piace.

Ciao

Roberto

[Andrea]

Più che un problema vero e proprio, è un dubbio sulle dimensioni, emerso quando ho iniziato a svilupparne il disegno in scala TT.

Secondo me sarà fantastica.
Sul discorso dimensioni, mi piacerebbe sentire il parere di Massimo che mastica loco a colazione, pranzo e cena...

[Edgardo_Rosatti]

Ok, mentre aspettiamo una valutazione dell'esperto Max sul passo della piattaforma, posto altre foto del proseguo lavori:

Ho risolto in parte le giunzioni tra le rotaie saldandole meglio ed ora sembra siano funzionali.

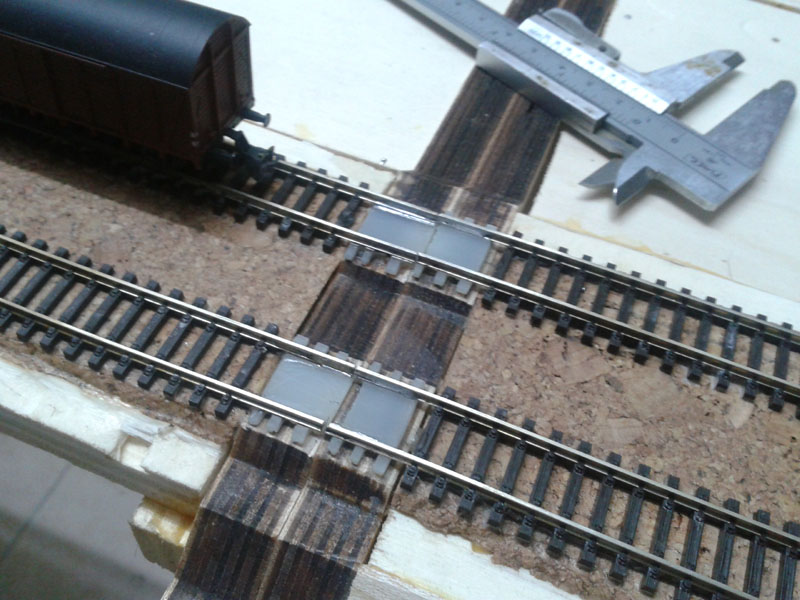

Giunzioni:

128,85 KB

C'è ancora qualche rifinitura da fare, ma la circolazione va bene.

Qui un altro tipo di giunzioni, stavolta realizzate con sottili striscie di CS da 2,5mm. tagliate a misura. Sono i binari che andranno sulla piattaforma.

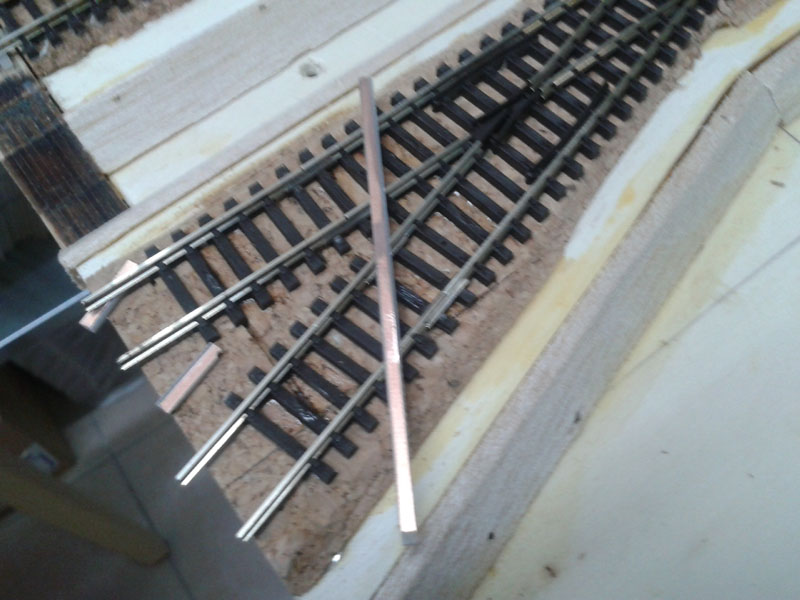

Giunzioni provvisorie:

102,9 KB

Incollate sotto il fungo con epossidica e rifilate.

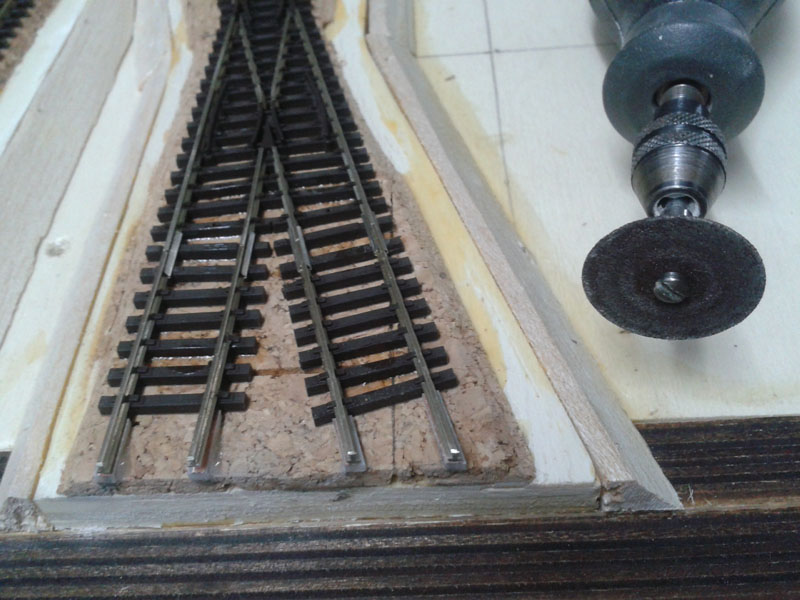

Giunzione e binari rifilati:

115,5 KB

Per ora non le saldo, preferisco montare i binari sul secondo pannello per poi allineare bene le rotaie.

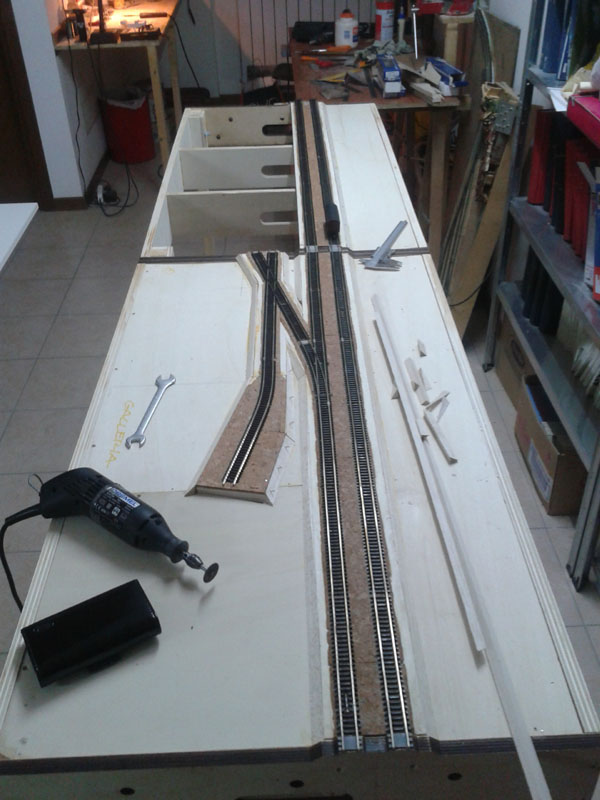

Infine una panoramica ultima sui due pannelli collegati; purtroppo si nota un leggero svergolamento causato dall'imbarcatura degli elementi che compongono i telai. E' di poco.. ma si vede.

Pannelli:

109,82 KB

Come si può vedere manca solo la copertura in alto a sx dove verrà posizionata la piattaforma.

Ciao
Edgardo

[alexgaboardi]

complimenti Edgardo, davvero un lavoro pulito e ben fatto
ciao, Alessandro

[Andrea]

Eccellente lavoro Edgardo!
Per quanto riguarda lo svirgolamento, non credo sia un problema, tuttalpiù invaderemo un po' il padiglione a Novegro.

Non vedo l'ora di vedere la tua opera ultimata.
Naturalmente mi piacerebbe contribuire attivamente alla realizzazione dello scenery.

[MrPatato76]

Beeelllo!!!!
Pensalo insieme alla grande curva.....[|)]

Ciao
Roberto

[Docdelburg]

Molto bene Edgardo, stai lavorando di fino!
Avanti così!

[Edgardo_Rosatti]

Grazie infinite a tutti

Per la piattaforma girevole ho chiesto lumi a Massimo per quanto riguarda gli ingombri e le possibilità di circolazione dei rotabii.
E' emerso che con una piattaforma da 9,5 metri pensata originariamente, le uniche loco che possono transitarvi sarebbero del tipo diesel a tre assi o locotender a vapore.
Visto che il piccolo deposito previsto è in grado di ospitare motrici un po' più lunghe, ho optato per una piattaforma da 15 metri.

Dal punto di vista realizzativo della piattaforma non cambierebbe molto, è solo un po' più grande e sul pannello ci dovrebbe stare comodamente.

Piattaforma_15m.pdf (14,91 KB)

[Andrea]

Visto che il piccolo deposito previsto è in grado di ospitare motrici un po' più lunghe, ho optato per una piattaforma da 15 metri.

Direi che è la scelta migliore, sono convinto che farà un figurone.

[adobel55]

Sono molto interessato alla piattaforma ed alla modalità di costruzione.
Ti seguirò attentamente.
Ciao.
Adolfo

[Edgardo_Rosatti]

Per lo scopo sto provando una tecnica atta alla realizzazione dei piani si sviluppo della base e che fa uso dei circuiti stampati presensibilizzati.
Per ora è solo un esperimento.

Vi tengo aggiornati

[Andrea]

Per ora è solo un esperimento.

Edgardo, mi piacciono i tuoi esperimenti perchè portano sempre a risultati concreti...

[Andrea]

Adolfo, ha iniziato la realizzazione del casello F.S. in scla TT per il supermodulo.
Potrete seguire qui la sua nuova opera:

topic.asp?TOPIC_ID=7909

[Edgardo_Rosatti]

Grazie a tutti

Il pannello si evolve...

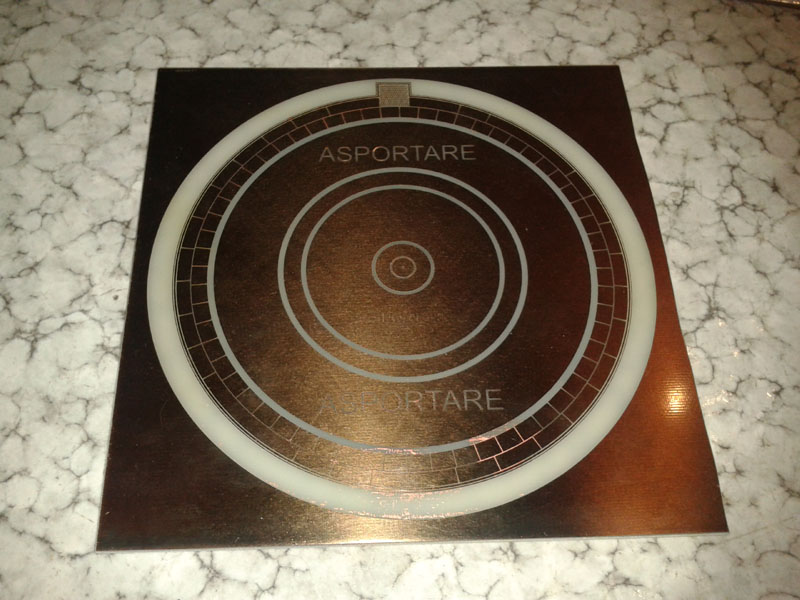

La base della piattaforma:

119,57 KB

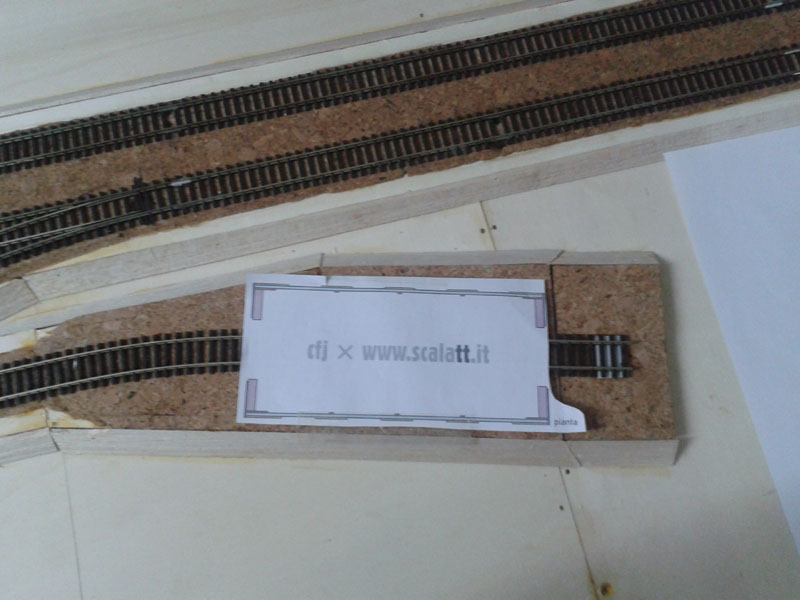

Spazio utile del deposito:

89,32 KB

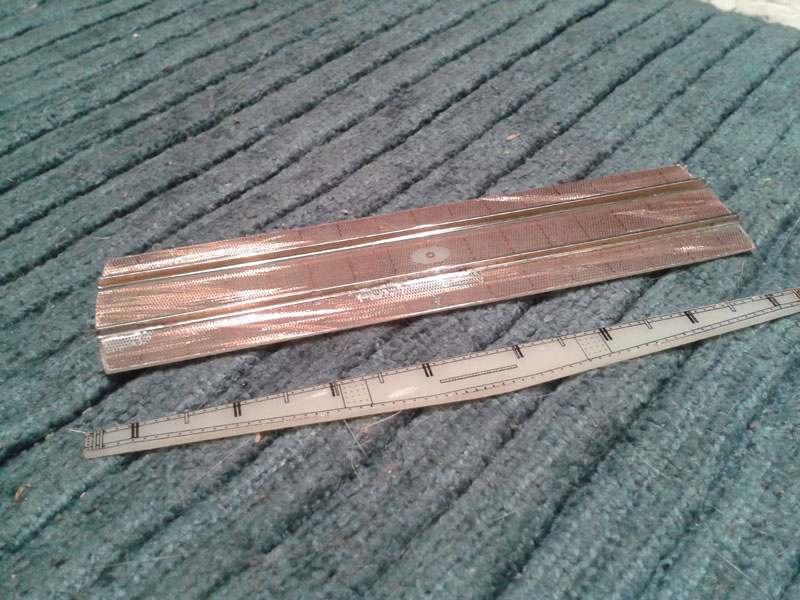

Piatto di rotazione con le rotaie saldate e una fiancata della piattaforma:

151,51 KB

Ciao

[giuseppe_risso]

[Andrea]

Ottimo lavoro Riccardo, il piatto di rotazione con le rotaie saldate mi pare perfeTTo!
Anche la fiancata della piattaforma sembra estremamente realistica.
Come avverrà la colorazione?

[alexgaboardi]

Ottimo lavoro Edgardo
Ciao, Alessandro

[Docdelburg]

Molto bene Edgardo, seguo con estremo interesse il tuo lavoro.
Ammiro quello che fai......e come lo fai!

[liftman]

Edgardo si vede di rado, ma quando arriva a scrivere non lascia niente al caso! Già così viene l'acquolina in bocca in attesa del proseguo del lavoro!

[giuseppe_risso]

Ho notato che il piatto di rotazione é zigrinato, come lo hai realizzato?

[Edgardo_Rosatti]

Grazie a tutti
oggi ho assemblato il piatto con le fiancate, i corrimano, la piastra centrale ed i fili per l'alimentazione. Inoltre ho predisposto lo scaletto per assemblare la sede che lo ospiterà (coming soon)...

Il materiale usato è una comune basetta presensibilizzata per circuiti stampati come quella per le schede del modulare. Il procedimento è lo stesso per i circuiti con la differenza che anzichè disegnare un circuito si disegnano i pezzi, o meglio i soli rilievi.
Il cloruro ferrico fa il resto asportando il rame dove non serve.
Alla fine è fotoincisione con la differenza che qui i pezzi vanno tagliati a mano con il dremel e un disco in pietra.
Il tutto è incollato con epoxy o saldato come per le rotaie ed i corrimano, avendo cura di mantenere isolate le rotaie tra loro.

Per la verniciatura pensavo ad una tinta ruggine rotaie di base stesa con aerografo e delle lavature per esaltare i particolari e invecchiare il tutto, ma qui mi si apre un campo per me nuovo, quindi tutti i consigli sono ben accetti [:I]

Piatto sopra:

110,48 KB

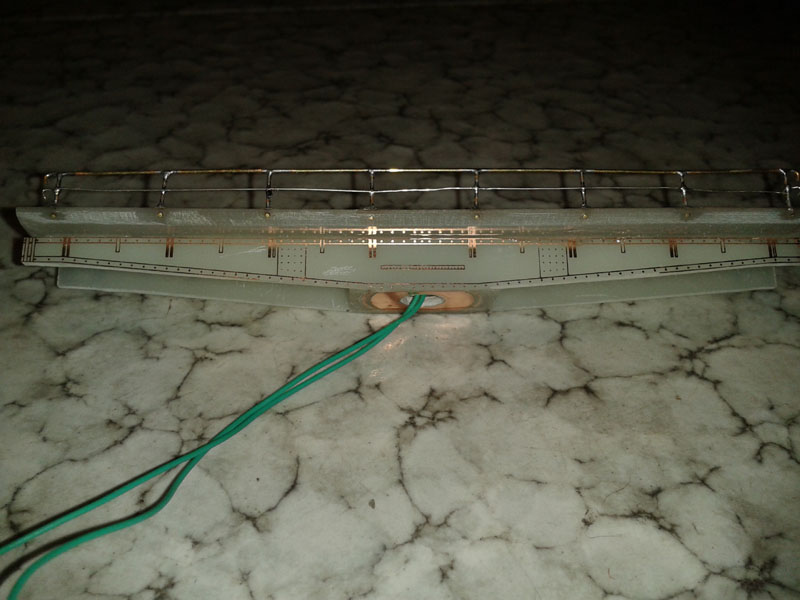

Piatto lato:

90,06 KB

Il PDF:
Piattaforma_15m_piatto_master.pdf (116,79 KB)

Le sede che ospiterà il piatto verrà realizzata in modo simile (la basetta nel post precedente) e sarà critica, in quanto il tutto dovrà essere ben allineato per avere una rotazione senza intoppi. Ho già predisposto l'albero di rotazione (per ora solo manuale) dove verrà montato uno spinotto maschio tipo cuffiette come terminale per il passaggio dell'alimentazione rotaie.

Edgardo
