MODULO "Deposito Locomotive"

[Edgardo_Rosatti]

E' lo stesso problema che avrò con la piattaforma girevole. Fargli sapere il punto zero, che poi è quello che fa anche la stampante.
Come dice Mario stavo pensando di usare proprio un micro-interruttore collegato ad uno degli ingressi digitali.
Nel mio caso è semplice perchè la piattaforma può girare di continuo, mentre un trasbordatore deve avere anche dei finecorsa.
Si tratterebbe solo di aggiungere una routine per cercare il punto zero.

Una curiosità; immagino che per pilotare il motore tuo figlio abbia usato un'interfaccia collegata ad Arduino, in quanto le uscite forniscono
al massimo circa 50-60 milliAmpere.
In qualsiasi caso, se può essere utile io sto provando con questa:

Motorstepper Easydriver:

https://www.sparkfun.com/products/10267

Si interfaccia direttamente al motore (4 fili) e ad Arduino su appena 2 uscite digitali; una per la direzione ed una per gli step.
L'ho trovato a meno di 10$ su ebay con la formula "compralo subito" e mi è arrivato dalla Cina dopo circa 3 settimane.
Ci devo ancora ragionare su, ma ho già visto dei tutorial molto semplici e non dovrebbe essere difficile usarlo.
Comunque qualsiasi scambio di info mi interessa molto ed il tempo non manca

Ciao

[Marshall61]

Ha ragione Andrea, scorcio da mozzafiato Giuseppe semplicemente bellissimo, e gran bel lavoro!!!!!....complimenti vivissimi....interessa anche a me il funzionamento dei motori passo passo e la gestione con Arduino....ho in mente un altro accessorio.......

Ciao, Carlo

[Fabrizio]

Ciao Giuseppe, per il lento procedere dei lavori non ti preoccupare, non mi batterai mai . Per il resto, anche a me piace molto il modulo che stai facendo e la disposizione dei binari.

Ciao

Fabrizio

[giuseppe_risso]

Ciao Giuseppe, per il lento procedere dei lavori non ti preoccupare, non mi batterai mai .
Fabrizio

Sarà una bella lotta...

[giuseppe_risso]

Questo é uno dei test fatti.
https://www.youtube.com/watch?v=/a6d6rIJDyyE

Ho cercato di farmi spiegare qualcosa e ora vedo di mettere un po' di foto.

[Andrea]

Interessantissimo!
Ma le cartucce con l'inchiostro le lasci?

[giuseppe_risso]

Visto che l'accoppiamento dei colori non é il massimo sostituirò quella nera con una rossa .

[giuseppe_risso]

Immagine:

109,56 KB

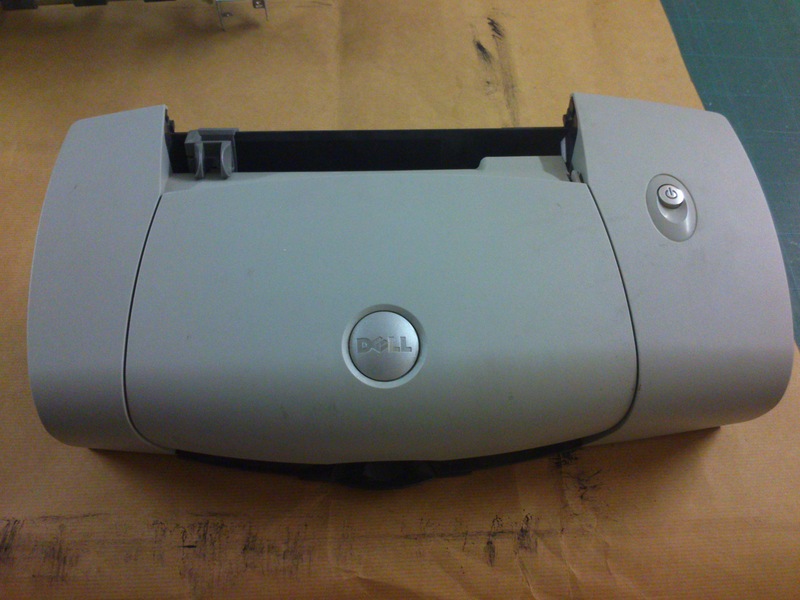

Questa é la stampante da cui siamo (siamo? ) partiti.

Immagine:

126,92 KB

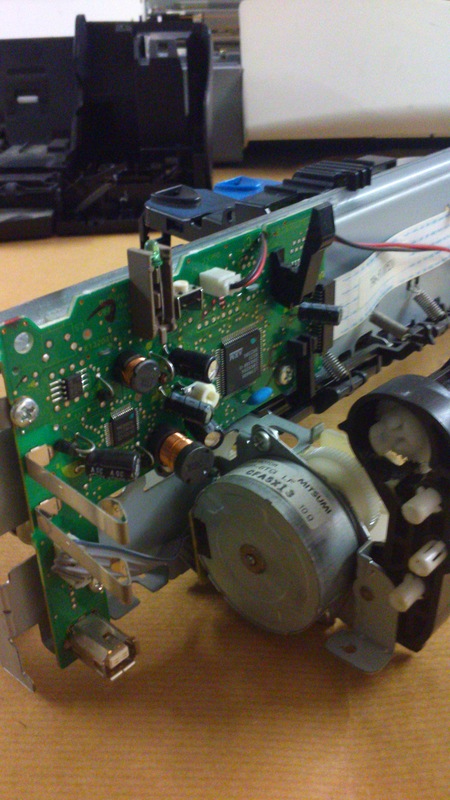

All'interno ci sono due motori, uno continuo per far scorrere le cartucce e uno passo passo bipolare (mi sembra) per far scorrere il foglio di carta.

Immagine:

110,76 KB

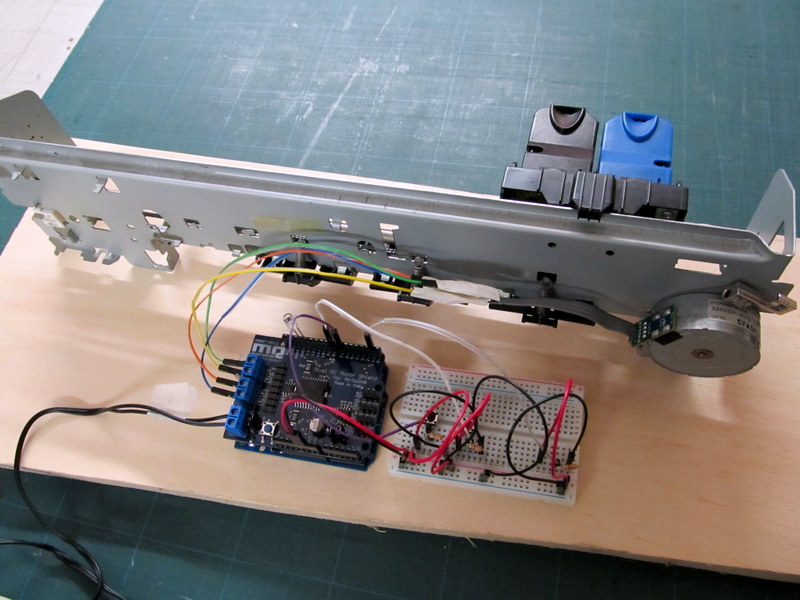

Qui si vede: in alto il sensore di contatto o microswitch che darà l'arresto nella posizione iniziale (binario di arrivo delle locomotive),
quello a forma di rotella é il motore passo passo,
sotto c'é Arduino con sopra un motor shield, insomma un affare che serve per pilotare i motori,
quella bianca é una piastra sperimentale per fare e provare i collegamenti.

Immagine:

67,98 KB

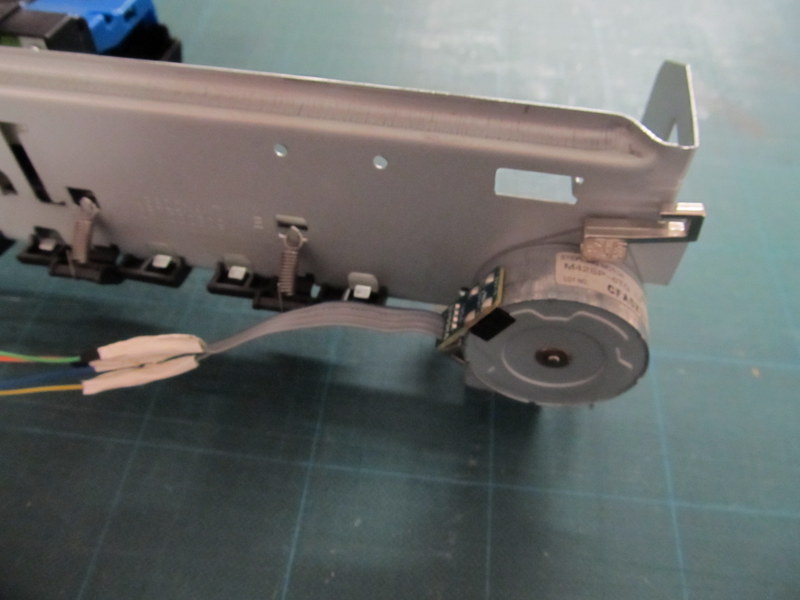

Qui si vede il motore passo passo che ha sostituito il motore continuo.

Immagine:

84,98 KB

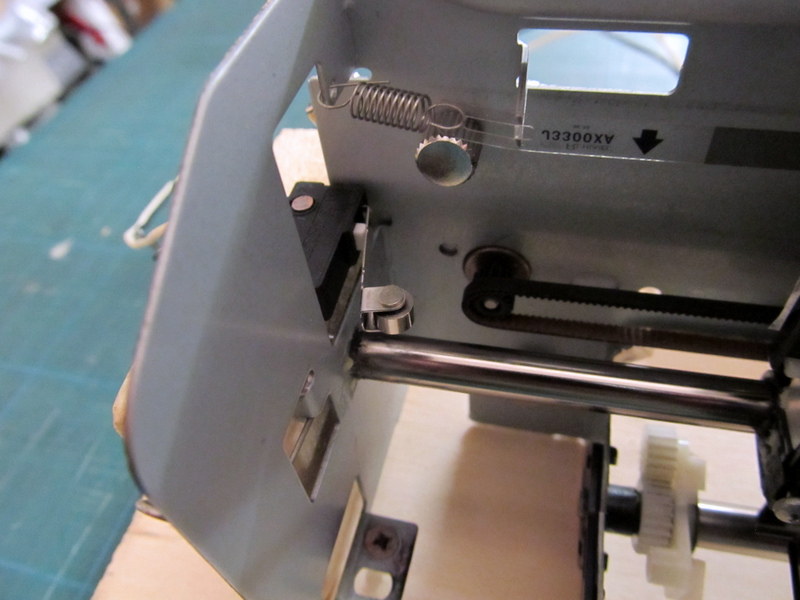

Il sensore di contatto montato.

Immagine:

112,41 KB

Tutto l'ambaradan montato e visto da dietro.
Ora alcune precisazioni:
intanto non fatemi più fare una fatica del genere, é stato più difficile capire queste cose e tentare di spiegarmi che realizzare due moduli...
Il tutto é fissato in modo provvisorio su una tavoletta per poterlo testare, poi, naturalmente, dovrà essere adattato al ponte trasbordatore, si dovranno regolare le varie posizioni di fermata in corrispondenza dei binari e si cercherà di rallentare ulteriormente la velocità di spostamento.
C'é anche il problema della rumorosità, che dovrà essere valutata una volta montato sotto, e, se sarà il caso, cercare di diminuirla con isolamento.
Insomma, siamo solo all'inizio.

[Edgardo_Rosatti]

A parte il riferimento calcistco direi che ci siamo
Vedo che viene usata una breadboard per i test e che il movimento del carrello è preciso.
Due pulsanti per il movimento del carrello in avanti e indietro fanno il resto.

Gran bel lavoro. Complimenti!!

Ciao
Edgardo

[Riccardo]

UAU !!! Giuseppe,
spettacolare.,...... (i colori sono casuali.... )
non sembra neanche tanto alto per la collocazione finale

[adobel55]

Giuseppe,
mi piace moltissimo il progetto del modulo, come dici tu "semplice" ma efficacissmo.
Finito sarà molto bello.
Ciao.
Adolfo

[giuseppe_risso]

Una visione dello schema generale dei moduli.
Oramai, dopo vari cambiamenti é definitivo.
In basso abbiamo i due binari di linea, a destra gli scambi che permettono l'accesso e l'uscita da corretto binario, a sinistra il deposito con le fosse di ispezione a destra i due depositi con trasbordatore ( qui i binari dovranno essere allungati)

Immagine:

134,2 KB

[Andrea]

MERAVIGLIOSO!
Giuseppe, mi ricordi come hai fatto per agevolare l'unione dei due moduli?
I binari sono sezionati verticalmente secondo la stessa linea?

[marioscd]

bellissima la disposizione del fascio binari, completa di tutto quello che serve, pur con le indispensabili semplificazioni rispetto al vero. Molto interessante anche tutta la documentazione relativa alla gestione del sistema di movimento del ponte trasbordatore partendo da una vecchia stampante. Contina a tenerci aggiornati...!

ciao

[Docdelburg]

Complimenti Giuseppe, molto interessante la disposizione dei binari e dei depositi.

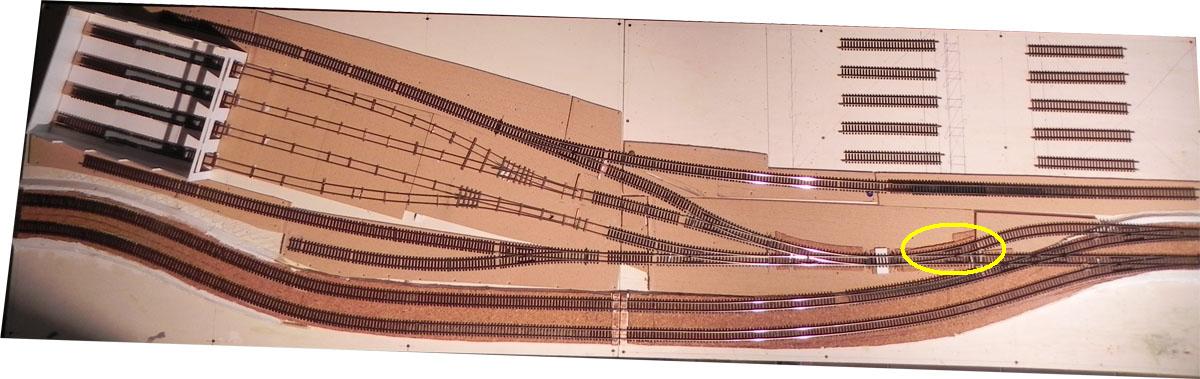

Una curiosità: come gestisci la situazione elettrica nel deviatoio evidenziato?


Immagine:

100,04 KB

[giuseppe_risso]

MERAVIGLIOSO!
Giuseppe, mi ricordi come hai fatto per agevolare l'unione dei due moduli?
I binari sono sezionati verticalmente secondo la stessa linea?

I moduli sono uniti nel modo standard previsto dalle norme.
Unico dettaglio, i fori sono nella vecchia posizione, ma non li ho modificati perché i due pannelli potranno essere collegati solo tra di loro.
I binari (tranne quelli di linea) non sono ancora sezionati, quando sarò sicuro di tutto e saranno ben fissati li dividerò con il dremel.

[giuseppe_risso]

bellissima la disposizione del fascio binari, completa di tutto quello che serve, pur con le indispensabili semplificazioni rispetto al vero. Molto interessante anche tutta la documentazione relativa alla gestione del sistema di movimento del ponte trasbordatore partendo da una vecchia stampante. Contina a tenerci aggiornati...!

ciao

Grazie, ho cercato di fare una cosa funzionale, con, come dici, i limiti dettati dallo spazio.
Avevo avuto la tentazione di fare un terzo modulo per dare più sinuosità alle curve di accesso al deposito e che mi avrebbe permesso di far proseguire i due binari di linea invece di ridurli a uno prima di aprire il fascio, ma sarebbe stato un po' troppo lungo e avrei avuto problemi a montarlo nel mio studio.

[giuseppe_risso]

Complimenti Giuseppe, molto interessante la disposizione dei binari e dei depositi.
Una curiosità: come gestisci la situazione elettrica nel deviatoio evidenziato?


Immagine:

100,04 KB

Doc, mi spaventi .
Dici che potrei avere dei problemi?

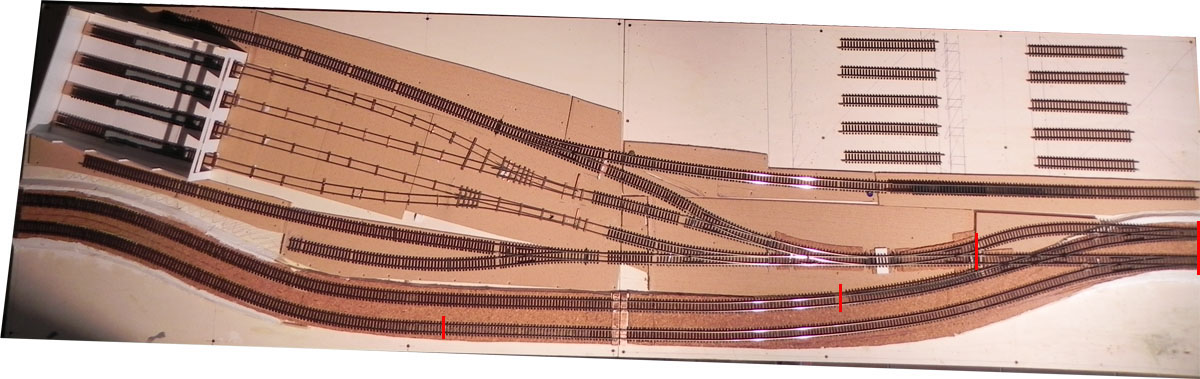

Io pensavo che con qualche sezionamento come nella foto sotto, di problemi, non ne avrei avuto.
Comunque, se mi sbaglio, mi metto a piangere e sono sicuro che Edgardo mi risolve la questione

Immagine:

134,01 KB

[Edgardo_Rosatti]

E' proprio bello, non vedo l'ora di vederlo dal vivo
Ma soprattuto non vedo l'ora di vedere il meccanismo del trasbordatore con Arduino.
Tra giovedì e venerdì metto insieme la scheda per la piena linea che ti porterò, poi sabato abbiamo l'incontro qui da me, speriamo di veder circolare qualche rotabile per l'anno prossimo...

Ciao e Buon Natale

[fabio]

Complimenti Giuseppe, molto interessante la disposizione dei binari e dei depositi.
Una curiosità: come gestisci la situazione elettrica nel deviatoio evidenziato?

Doc, mi spaventi .
Dici che potrei avere dei problemi?
Io pensavo che con qualche sezionamento come nella foto sotto, di problemi, non ne avrei avuto.
Comunque, se mi sbaglio, mi metto a piangere e sono sicuro che Edgardo mi risolve la questione

se stai usando gli elite,dovresti avere i cuori del doppio inglese già sezionati,e alimentati dal contatto ausiliario del motore scambio,mentre lo scambio sinistro successivo và installato con i cuori isolati dalle scarpette in dotazione,e sempre alimentato dal contatto ausiliario,o almeno gli H0 sono così

[marioscd]

Si non dovresti avere problemi elettrici... Al limite serve qualche scarpetta isolata.

Ciao

[giuseppe_risso]

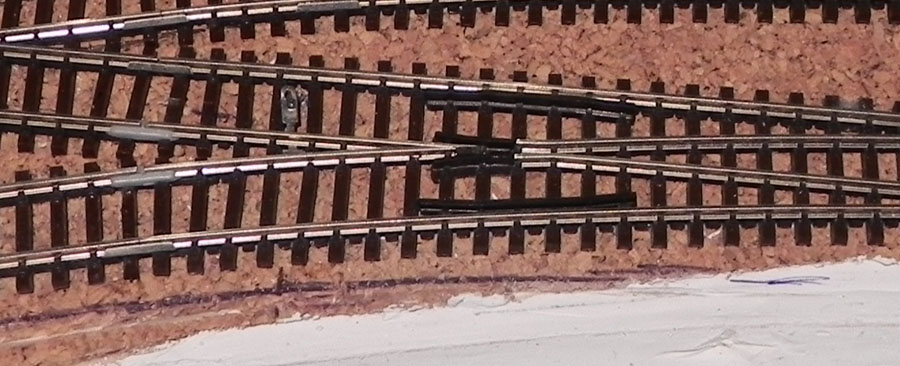

Si, il cuore é sezionato e alimentato con il contatto ausiliario.

Immagine:

118,49 KB

[carlo mercuri]

Cavolo,era da un pò che non leggevo quest'argomento....vedo che hai fatto
un gran lavorone.Bellissima l'idea della stampante..la trovo davvero efficace e il funzionamento mi pare
ineccepibile.Veramente due moduli stupendi e con un piano di binari armonioso...bravissimo!!!

[giuseppe_risso]

Grazie Carlo, oggi mi sto picchiando con i fili per fare tutti i collegamenti.
Ti confesso che é la parte che mi piace di meno.
Comunque le loco cominciano a viaggiare.
Non so se sarà perché alcuni binari sono ancora fissati provvisoriamente , ma quando passano sull'incrocio, le loco, vibrano,.
E pensare che mi ero costruito un incrocio che rispettava meglio le geometrie, ma proprio perché al passaggio c'era una vibrazione (minore di questa) ho deciso di acquistarlo dalla Tillig... [:(!][:(!]

[Andrea]

Comunque le loco cominciano a viaggiare.
