Semaforo con led bicolore a 2 pin
Ho spiegato che ho adottato questa scelta per una questione di semplicità di cablaggio, infatti ogni semaforo necessita di soli due fili di collegamento, per funzionare, questo non è poco in casi in cui i semafori siano molti.
Sperando che magari la cosa possa interessare anche altri modellisti (magari alle prime arm)i, allego questo semplice schemino che forse chiarisce meglio di tante parole il funzionamento.
I pezzi necessari per l'alimentazione sono:
Immagine:
18,87 KB deviatore

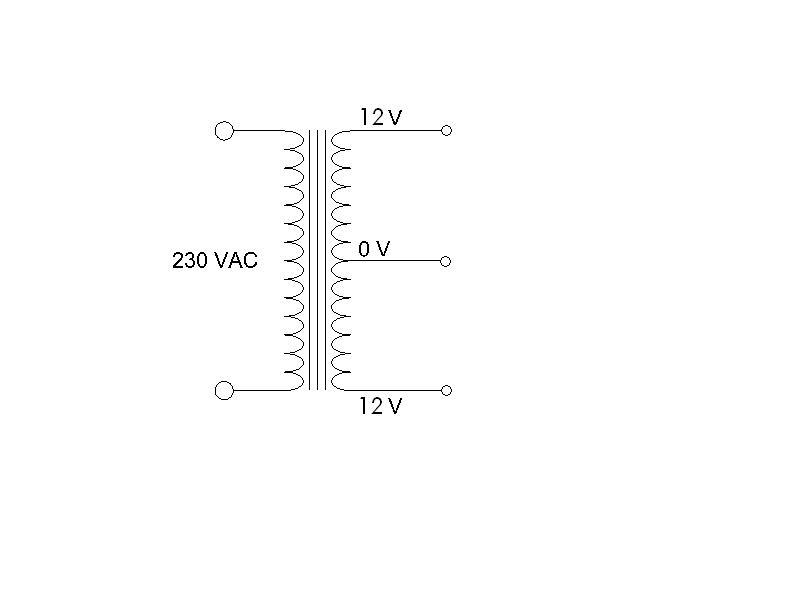

Un piccolo trasformatore con uscita 12ac-0-12ac (vedi schema sopra),
Due diodi 4007
Un led bicolore R/V da 3mm a due pin (zampe) per ogni semaforo da costruire
Una resistenza da 1 Kohm 1 watt (serve per tutti i semafori)
Un doppio deviatore (senza zero centrale uno per ogni semaforo).
Immagine:
194,77 KB
Grazie per il vostro interessamento, un sentito saluto
Antonio.
P.S. complimenti per questo bellissimo forum.
- dilan
- Messaggi: 3959
- Iscritto il: martedì 7 maggio 2013, 7:32
- Nome: Antonino
- Regione: Lombardia
- Città: Scanzorosciate
- Stato: Non connesso
Re: Semaforo con led bicolore a 2 pin
indicazione interessante e schema chiarissimo.
Una domanda, con un trasformatore di questo tipo quanti semafori si riesce a gestire?
- roy67
- Socio GAS TT
- Messaggi: 6485
- Iscritto il: domenica 27 gennaio 2013, 8:13
- Nome: Roberto
- Regione: Emilia Romagna
- Città: Parma
- Ruolo: Moderatore
- Stato: Non connesso
Re: Semaforo con led bicolore a 2 pin
dilan ha scritto:
Una domanda, con un trasformatore di questo tipo quanti semafori si riesce a gestire?
Posso risponderti io. Con un trasformatore duale come quello dello schema, considerando 3+3 Ampere, considerando anche che l'assorbimento di un led è di 0,02 ampere.. puoi accendere circa 250 led in totale (mai arrivare al limite fornibile).
Grande Trissa. Schemi semplici ma di grande interesse ed utilità a tutti.
- marioscd
- Messaggi: 4514
- Iscritto il: lunedì 23 luglio 2012, 12:56
- Nome: Mario
- Regione: Lombardia
- Città: Valera Fratta
- Stato: Non connesso
Re: Semaforo con led bicolore a 2 pin
Per l'altro Antonio (dilan) provo a rispondere io: dipende dalla potenza massima del trasformatore scelto. Considera che i led con una resistenza da 1Kohm consumano circa 10 mA cadauno. Se prendi un piccolo trasformatore da 10 VA quest'ultimo è in grado di erogare una corrente massima di 10 VA / 24V (12+12 V) = 0,41 A totali. Consumando 0,01 A per led abbiamo 0,41 / 0,01 = 41 LED contemporaneamente accesi. Mi pare che ce ne sia da vendere!
ciao
- Giannantonio
- Messaggi: 1428
- Iscritto il: lunedì 19 novembre 2012, 23:46
- Nome: Giannantonio
- Regione: Veneto
- Città: Verona
- Stato: Non connesso
Re: Semaforo con led bicolore a 2 pin
roy67 ha scritto:
.
Grande Trissa. Schemi semplici ma di grande interesse ed utilità a tutti.
Aggiungo i complimenti ed un grazie per i tuoi pregevoli consigli. .
- Josefloco61
- Messaggi: 674
- Iscritto il: sabato 2 febbraio 2013, 22:30
- Nome: Giuseppe
- Regione: Sicilia
- Città: Palermo
- Stato: Non connesso
Re: Semaforo con led bicolore a 2 pin
Complimenti per questa ennesma idea, semplice e chiaramente esposta con tanto di schema dalla ottima grafica, cosa vogliamo di più?
Ciao Antonio e..... scrivi più spesso, noi siamo tutti qui.
Salutoni
Josef
- adobel55
- Socio GAS TT
- Messaggi: 10972
- Iscritto il: venerdì 18 novembre 2011, 15:51
- Nome: Adolfo
- Regione: Lazio
- Città: Roma
- Ruolo: Moderatore
- Stato: Non connesso
Re: Semaforo con led bicolore a 2 pin
schema semplice, l'ho capito io quindi...
Grazie.
Ciao.
Adolfo
- carlo mercuri
- Messaggi: 3502
- Iscritto il: sabato 12 novembre 2011, 21:37
- Nome: Carlo
- Regione: Toscana
- Città: Scandicci
- Stato: Non connesso
Re: Semaforo con led bicolore a 2 pin
Carlo.
- trissa
- Messaggi: 245
- Iscritto il: sabato 22 dicembre 2012, 15:14
- Nome: antonio
- Regione: Lazio
- Città: tivoli
- Stato: Non connesso
Re: Semaforo con led bicolore a 2 pin
Cordiali saluti a tutti.
Antonio
- dilan
- Messaggi: 3959
- Iscritto il: martedì 7 maggio 2013, 7:32
- Nome: Antonino
- Regione: Lombardia
- Città: Scanzorosciate
- Stato: Non connesso
Re: Semaforo con led bicolore a 2 pin
roy67 ha scritto:
dilan ha scritto:
Una domanda, con un trasformatore di questo tipo quanti semafori si riesce a gestire?
Posso risponderti io. Con un trasformatore duale come quello dello schema, considerando 3+3 Ampere, considerando anche che l'assorbimento di un led è di 0,02 ampere.. puoi accendere circa 250 led in totale (mai arrivare al limite fornibile).
Grande Trissa. Schemi semplici ma di grande interesse ed utilità a tutti.
Roberto ti ringrazio per la risposta.
Ciao
- dilan
- Messaggi: 3959
- Iscritto il: martedì 7 maggio 2013, 7:32
- Nome: Antonino
- Regione: Lombardia
- Città: Scanzorosciate
- Stato: Non connesso
Re: Semaforo con led bicolore a 2 pin
marioscd ha scritto:
Caro Antonio (Trissa), come sempre un sistema semplice ed efficace, tipico del tuo sterminato sapere!! Doppio trasformatore, altrimenti detto... l'uovo di Colombo! ottima idea, davvero.
Per l'altro Antonio (dilan) provo a rispondere io: dipende dalla potenza massima del trasformatore scelto. Considera che i led con una resistenza da 1Kohm consumano circa 10 mA cadauno. Se prendi un piccolo trasformatore da 10 VA quest'ultimo è in grado di erogare una corrente massima di 10 VA / 24V (12+12 V) = 0,41 A totali. Consumando 0,01 A per led abbiamo 0,41 / 0,01 = 41 LED contemporaneamente accesi. Mi pare che ce ne sia da vendere!
ciao
Grazie anche a te Mario
Ciao
- brennerlok
- Messaggi: 41
- Iscritto il: venerdì 11 ottobre 2013, 13:36
- Nome: fabrizio
- Regione: Lazio
- Città: Roma
- Stato: Non connesso
Re: Semaforo con led bicolore a 2 pin
Saluti a tre colori
