Spessore cuore scambi

[Edoardo Smaniotto]

Salve a tutti
Possiedo scambi roco
Vedo che sono a catalogo e quindi in vendita
Gli spessori per i cuori degli scambi
Ma esattamente a cosa servono?
Non ho mai capito lutilizzo di questi spessori...

[v200]

Che scala e referenza?

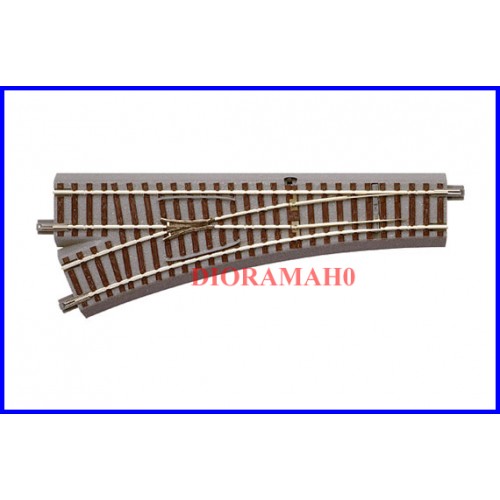

Intendi i geoline HO?


Immagine:

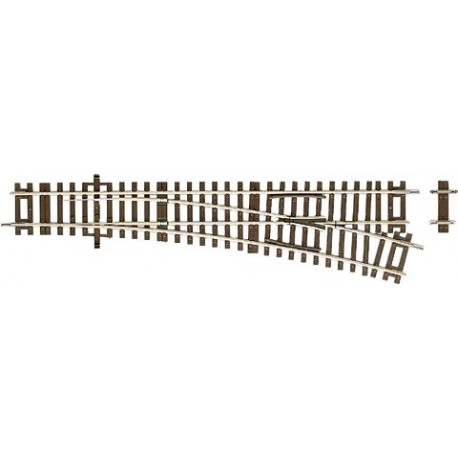

32,82 KB o i classici senza massicciata in HO



Immagine:

18,83 KB

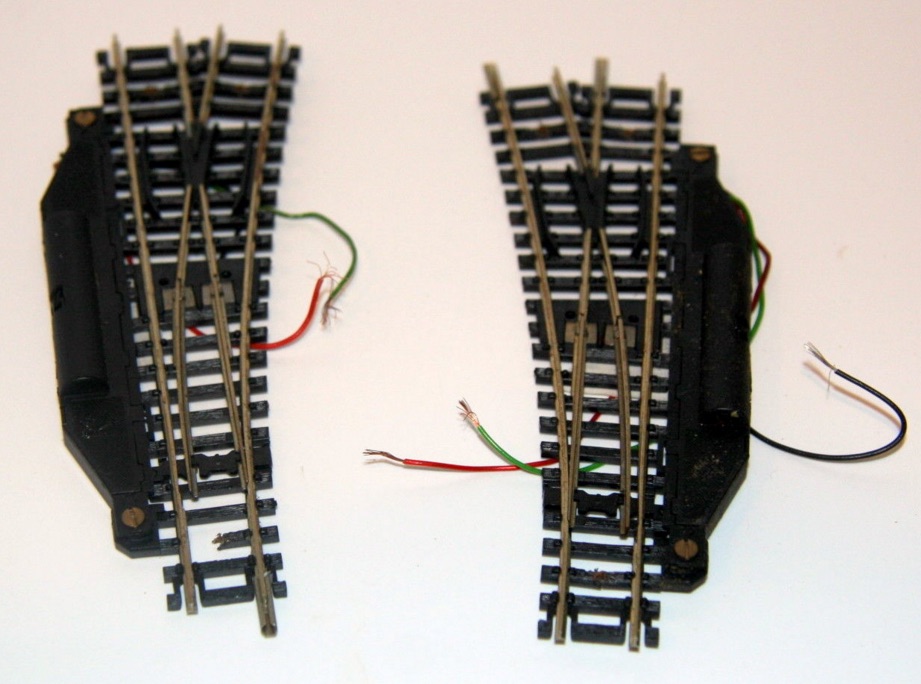

Esistono anche in N



Immagine:

132,74 KB

[DadeDJ]

Credo tu ti riferisca alle controrotaie, atte ad impedire deragliamenti nel punto in cui si intersecano i binari

[adobel55]

Io invece credo si riferisca all'interno dei cuori, la maggior parte degli scambi tra la rotaia e controrotaia hanno uno spessore interno.
Credo che sia perché derivano da stampi, quindi hanno una base comune a tutto il cuore, per facilitare la costruzione e il montaggio.
Infatti quelli autocostruiti lo spessore non lo hanno.
Sempre che abbia interpretato bene la domanda.
Ciao
Adolfo

[v200]

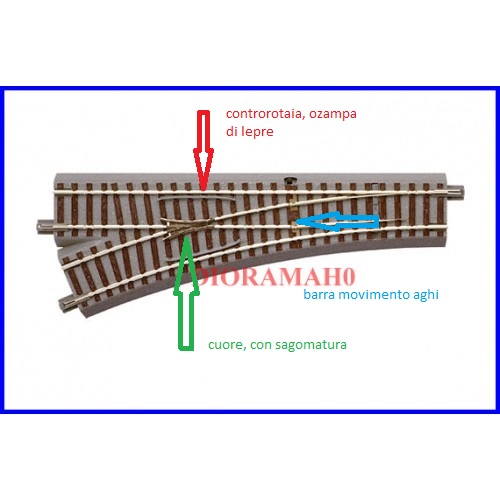

Immagine:

49,24 KB

la parte centrale del deviatoio detto cuore in questo caso in plastica non polarizzato ( non elettro conduttivo) come detto da Adolfo serve sia come guida per mantenere assemblate le rotaie nella corretta geometria oltre a impostare la corretta traettoria delle ruote avendo le gole instradatrici.
Qui sopra un piccolo schemino per capire quale parte ti interessa.mentre qui sotto interessante link sui deviatoi
topic.asp?TOPIC_ID=11660&whichpage=1

[Docdelburg]

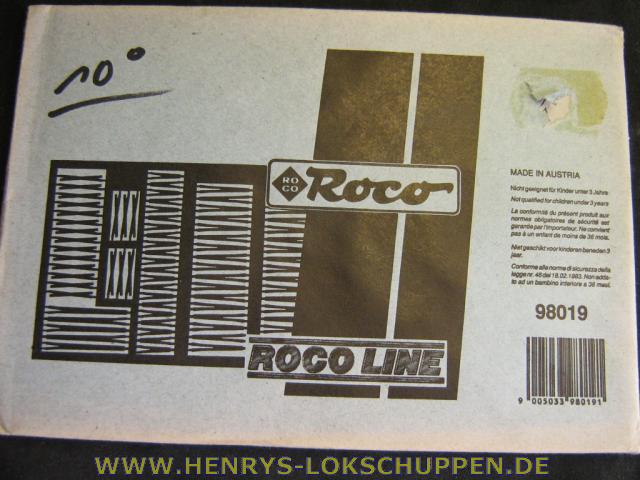

Credo che siate tutti fuori strada e che il nostro amico intenda invece quella sorta di spessore in materiale conduttivo che Roco propone in lastrina fotoincisa.
La lastrina ne contiene un certo numero per angoli di diversa misura e dovrebbe avere codice 98019. Nemmeno io ne ho compreso il significato.


Immagine:

48,2 KB

[v200]

Da alcune info gli spessori sono per permettere il passaggio a lento moto ai locomotori con due assi sui deviatori con angolo di 10° e 15° non polarizzati ( cuore in plastica) in base a norma F.R.E.MO RP 25
http://www.h0-modellbahnforum.de/t31968 ... -Koef.html
http://www.mw-modellbau.de/HP-neu/Gleis ... bau_2.html
http://projekte.lokbahnhof.de/index.php ... 0-Weichen/
Qui sopra i link dove se ne parla

[v200]

Penso che la RP 25 FREMO si riferisca al diametro ruota con bordino, le fotoincisione ne evitano l' affondamento sul cuore oltre a permettere la continuità elettrica .
Si raccomanda la sostituzione dei deviatoi Roco con I Tillig
A Voi AccaZeristi addentrarvi nelle norme FREMO

[v200]

Link alla norma freno RP 25
http://www.fremo.it/fremo-italia/moduli/index-H0.html
