Primissimo plastico da principiante.

[sal727]

Nel digitale il contatto deve essere più continuo rispetto all'analogico, considera che la tensione funge da canale per i segnali che vengono inviati dalla centralina al decoder, per questo deve avere un buon contatto anche fra le ruote e le rotaie.

[ClaBos]

Quindi meglio abbondare con i punti di corrente?

[Charlie63]

Si, pero' considera prima (dato che hai una centrale digitale) se vuoi usare sensori di retroazione per l'occupazione delle tratte... dato che in questo caso dovresti sezionare i binari per i collegamenti e quindi faresti un lavoro doppio.

[ClaBos]

Purtroppo non ho ancora ben chiaro come gestirò il tracciato. Al momento l'idea è di digitalizzare le loco e il tracciato ma gestire gli scambi tramite sinottico con pulsanti e levette.

Vorrei approfondire il discorso della retroazione per l'occupazione delle tratte... Trovo qualcosa da leggere on line?

[v200]

Si certamente su DCCWorld
http://www.dccworld.it/index.php?page=d ... parte.html
http://www.dccworld.it/index.php?page=d ... parte.html
Home page del sito
http://www.dccworld.it/index.php

[ClaBos]

Mi sono letto i due articoli che mi hai postato Roberto. L'argomento è abbastanza complesso da applicare per un principiante come me.

Sarebbe interessante applicare qualcosa del genere per gestire la presenza o meno di locomotive o vagoni sulla stazione nascosta del mio futuro plastico.

Anche in analogico... Al momento sono propenso ad un sinottico analogico per comandare scambi e tratte nascoste.. Però un "indicatore" di presenza mi tornerebbe comodo.

[v200]

Volendo poter utilizzare sia in analogico che poi con il digitale ( Tracciato ) sarebbe più conveniente una barriera infra rosso che puoi anche fare con Arduino o con il vecchio sistema http://www.scalatt.it/bottega%20plastic ... esenza.htm
Unico consiglio conviene utilizzare quattro barriere I.R per binario in modo che le due barriere più interne ti danno l'avviso per fermare la loco e le due barriere esterne come limite massimo, lo spazio tra le due barriere deve contenere la loco come minimo ideale loco più una carrozza passeggeri

[ClaBos]

Interessante questa barriera a infrarosso.
Di facile realizzazione e, a quanto ho potuto leggere, anche efficace.

Nella mia stazione nascosta ci starebbe proprio bene.

[v200]

calcola sempre bene le composizioni dei convogli per poi non superare le barriere IR

[ClaBos]

Cosa devo tenere in mente? La lunghezza massima dei convogli?

Quindi se non ho capito male devo installare 4 barriere per ogni binario.
Avendo 4 binari nascosti dovrò realizzare 16 barriere. Sul sinottico quindi per ogni tratta ci saranno 4 led ad indicare la presenza o meno di un convoglio, corretto?

[v200]

Esatto
devi tenere in considerazione lo spazio di parcheggio per il convoglio più lungo che farai girare ( barriere interne )
poi lo spazio di sicurezza tra barriere interne ed esterne per l'arresto della loco in sintesi

------0------$---------------------------$-------0--------

Uno schema semplice , come vedi lo spazio tra le barriere interna segnate con $$ è per il parcheggio mentre tra $0 per arresto loco in sicurezza.
Ora questo binario può essere utilizzato in entrambi i sensi cosa utile per la circolazione.
Avrai la loco in arrivo che attiverà la prima barriera nel senso di marcia, poi la seconda fino alla terza, attivata la terza barriera sai che devi fermare la loco.
Ora devi tenere in conto di fare questo binario con le barriere tra i deviatoi senza impegnarli con loco o parti di esse mantenendo un minimo spazio libero. A questo servono le barriere esterne per indicarti il punto limite .
Utilizzare 4 barriere può sembrare eccessivo ma è una bella comodità, non devi smanettare con avanti indietro

[ClaBos]

Buona sera a tutti.

Nonostante i lavori in taverna non siano ancora terminati ho deciso di iniziare con il nuovo plastico.

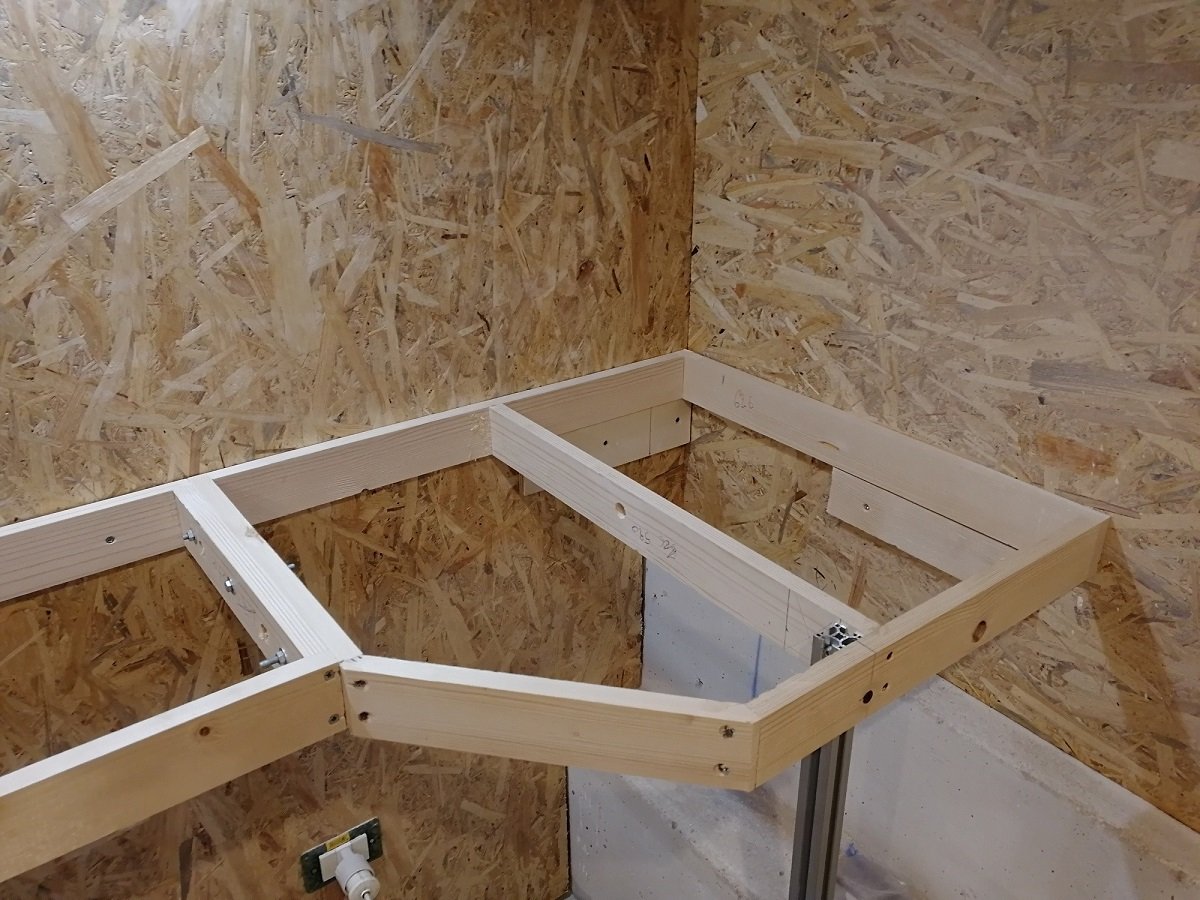

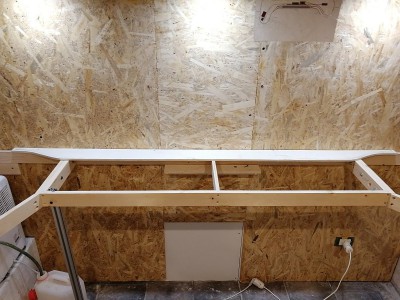

Oggi pomeriggio ho tagliato tutti i listelli per la base e li ho assemblati tramite viti e colla.

Mentre questa asciugava ho preparato le gambe di supporto ricavate con profilati in alluminio da 30x30 mm, provenienti da un ex progetto di cnc, alla cui fine ho filettato un foro e messo dei piedini regolabili.

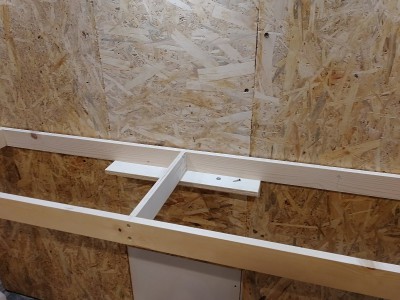

Inoltre, visto che il plastico sarà fissato alla parete di fondo, ho fatto anche dei supporti in legno ed avvitato tutto il telaio alla parete in legno. Ovviamente mettendo tutto in bolla.

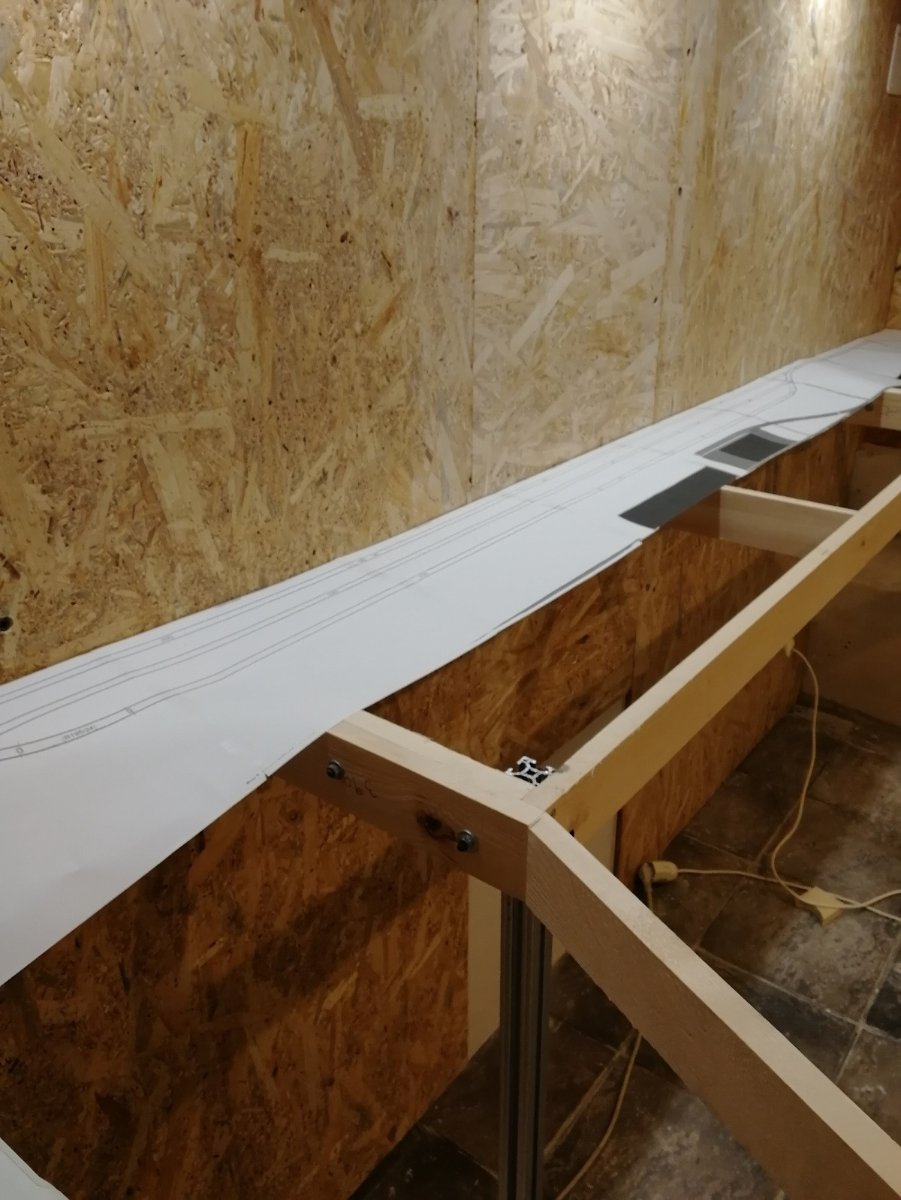

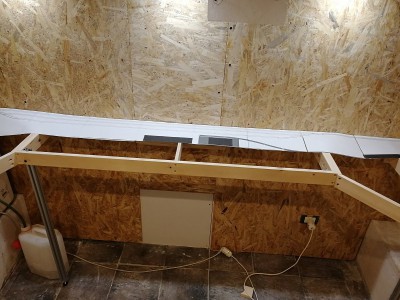

Ora ho finito di tagliare la plancia della stazione nascosta a livello 0.Nelle prossime puntate continuerò con il resto del tracciato.

Per ora vi allego un paio di foto.

[ClaBos]

[Excalibur]

Un ottimo lavoro di falegnameria.
Ho una questione da porre e cioè se lungo le pareti dovessero correre delle gallerie, come prevedi di accedervi, in caso ci fosse bisogno di intervenire, considerato che tutto il piano è fissato alle pareti ?

[ClaBos]

Infatti sia sul lato destro sia posteriormente ci sarà una galleria. Sarà previsto un accesso da sotto.. Ancora devo capire quanto spazio avrò a disposizione sotto ma facendo la struttura aperta non dovrei avere grossi problemi.

[MrMassy86]

Bel lavoro Claudio!!!
Massimiliano

[Egidio]

Complimenti Claudio, ottimo lavoro. Saluti. Egidio.

[ClaBos]

Buona sera. Avrei una domanda:vorrei aggiungere uno scambio triplo nel plastico ma quello che mi serve non si trova nemmeno nell'usato.

Lo scambio in questione è un minitrix 14949

http://www.mobadaten.info/wiki/TRX_1494 ... Weiche_15°

C'è un'alternativa a questo ma di altra marca? Sempre senza massicciata.

[ClaBos]

Altra cosa... Sennò mi dimentico...

Oggi, illustrando il progetto alla moglie, ne è venuta fuori una mega discussione... Non si era resa conto delle dimensioni...

Quindi ora ho due soluzioni :lo faccio in due moduli da poter smontare e portare, a necessità, in una cameretta oppure studiare una soluzione per richiuderlo sulla parete posteriore.

Ora che ho quasi finito la taverna ha iniziato a storcere il naso per la dimensione del plastico.

Lei pensava che potesse stare sotto il letto di nostro figlio... Le donne purtroppo non hanno occhio....

Quindi devo trovare una soluzione.

Secondo voi che faccio?

[Excalibur]

Chiedere il divorzio.

[adobel55]

La vedo dura.
Entrambe vanno bene, dipende quante volte devi montare e smontare il plastico.
La soluzione a parete è più semplice per i vari allineamenti e contatti.
Ciao

[Charlie63]

Buona sera. Avrei una domanda:vorrei aggiungere uno scambio triplo nel plastico ma quello che mi serve non si trova nemmeno nell'usato.

Lo scambio in questione è un minitrix 14949

http://www.mobadaten.info/wiki/TRX_1494 ... Weiche_15°

C'è un'alternativa a questo ma di altra marca? Sempre senza massicciata.

questo: https://www.fleischmann.de/it/product/5 ... ducts.html
solo che e' motorizzato.

[v200]

E' il vecchio Roco in enne validissimo

[Excalibur]

Trovo che sia un piccolo gioiello di tecnologia.

[ClaBos]

Chiedere il divorzio.

mi era passato per la mente!!!
