Il progetto definitivo di JackTrain

[catgio7]

Uu bel lavoro che avrà sviluppi molto interessanti. Ti invidio lo spazio Ciao Giovanni

[Egidio]

Bravo, procedi così !! Saluti. Egidio.

[Marco16.10]

Jack facci un pò di telecronaca sugli avanzamenti!

[dilan]

Dai Jack, ci hai fatto tirare un po il collo, ma l'importante è cominciare.
Documentaci sugli ulteriori sviluppi.

[JackTrain]

ciao a tutti!!

chiedo scusa a tutti per l'assenza prolungata ma altri progetti mi hanno richiesto più tempo del previsto!! ma prima di tutto voglio augurarvi a tutti un buon anno (e in ritardo un augurio speciale per il natale appena trascorso!)... [:I][:I]

ovviamente ho penato non poco lontano dal mio amato plastico ma sono carico per rimettermi all'opera, con qualche semplificazione rispetto all'idea originale ma tant'è! appena posso vi carico un pò di foto!

vi abbraccio, seppur virtualmente tutti!!

[Andrea]

Bene Jacopo, ben ritrovato e buon 2016 anche a te!

[JackTrain]

grazieeeee anche a te [:I]

[MrMassy86]

Benritrovato e buon anno Jacopo
Aspettiamo qualche aggiornamento
Massimiliano

[JackTrain]

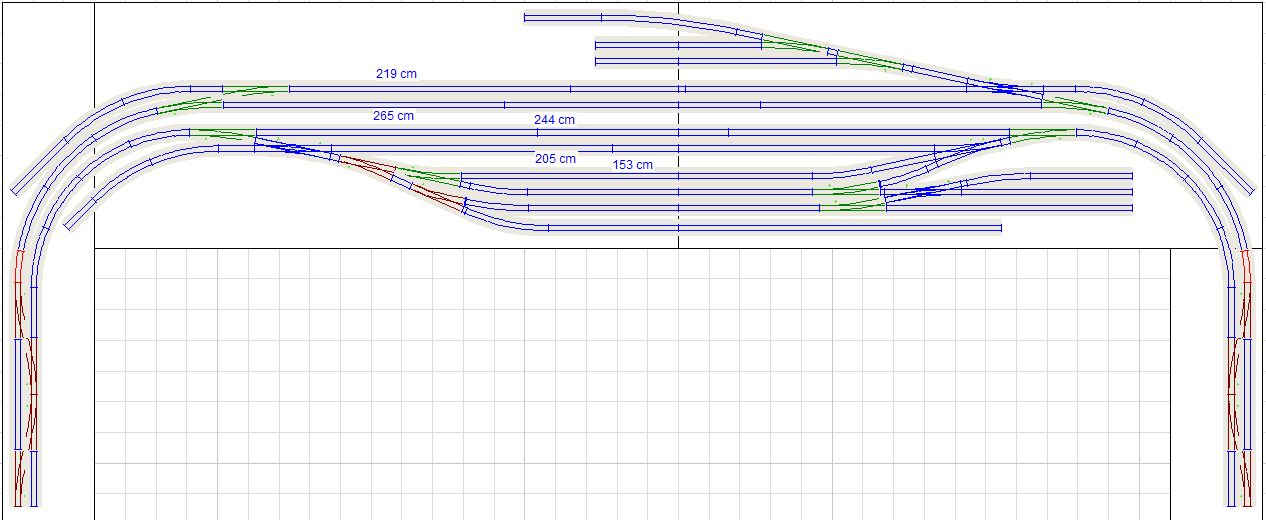

Ecco lo schema: non rimane che contarli (non posso darti i codici perchè uso una libreria binari costruita da me, senza i codici prodotto Peco); in verde i Medium ed in marroncino gli short, a cui aggiungere un tre vie simmetrico e tre inglesi doppi.
Considera inoltre che, a parte i due Medium messi in obliquo sulla linea principale superiore, tutti gli altri possono essere sostituiti da Short; non vale però il contrario.

Immagine:

114,61 KB

Lasciando sostanzialmente inalterato questo piano stazione, già stampato in scala 1:1 molto tempo fa ho provveduto solamente ad inserire, un prolungamento dell'asta di manovra in alto che, nascosta dietro la stazione scenderà di circa 9 cm per inserire un piccolo scalo marittimo.. provo ad inserire qualche foto non recentissima ma significativa..





Sotto la stazione principale non penso di inserire nulla dato che vorrei semplificare il più ma se un domani avessi le capacità potrei, avendo lo spazio inserire qualche binario in più di ricovero..

I pannelli superiori saranno incernierati cosi da avere il massimo spazio per lavorare..

Davanti alla porta di ingresso ci sarà un piccolo modulo con questo ponte.. non ho ancora trovato la miglior soluzione per renderlo mobile e consentire il passaggio..





A presto

[JackTrain]

Ps. La realizzazione di quel 180 gradi mi permetterà quando andrò a costruire il paesaggio di nascondere le curve superiori e dare, spero un po' di movimento al tutto

[Egidio]

Ottimo lavoro Jacopo. Saluti. Egidio.

[catgio7]

Bel lavoro. Ti seguo con interesse Ciao Giovanni

[JackTrain]

Grazie! Purtroppo so che è poco ma ho dovuto dirottare molte risorse economiche, di tempo su altro

Peccato che ho saputo tardi che eravate a Como con il modulare, sono venuto ma il weekend successivo.. sarebbe stato bello rivedervi tutti!

[Andrea]

...Peccato che ho saputo tardi che eravate a Como con il modulare, sono venuto ma il weekend successivo.. sarebbe stato bello rivedervi tutti!

Mannaggia... ma non sei iscritto alla mailing list (mi viene il dubbio)?

[adobel55]

Molto bello il ponte.
Ciao.
Adolfo

[JackTrain]

Andrea, si ma mi arrivano su quella che uso pochissimo, si può cambiare?

@Adolfo, grazie ma il merito è della Faller o chi per essa , non è opera mia neanche l'assemblaggio cercherò di migliorare il realismo

[Andrea]

Andrea, si ma mi arrivano su quella che uso pochissimo, si può cambiare?

Certo, inviami la nuova mail a info@scalatt.it oppure tramite MP.
Ciao.

[JackTrain]

Fatto,grazie mille

[JackTrain]

Preparazione livelletta, le due curve terminali delle rampa (raggio R3 hornby) vanno da quota 0 (a sinistra dove sopra passano le curve della stazione principale) a +15 al termine della seconda curva con pendenza di circa 2% per poi salire in rettilineo con pendenza del 2,5 % o poco più fino a quota +90mm...

[JackTrain]

Ho dovuto inserire un deviatoio prima dell'inglese, in quanto avevo bisogno di una rampa più lunga per scendere di quei 9 cm, sfruttare l'asta di manovra non era sufficiente, ho semplicemente "tirato in avanti" il piano della stazione di una decina di cm verso il bordo anteriore ma a parte avere le due linee laterali leggermente più corte non ha influenzato sulla geometria dell'intero plastico

[JackTrain]

Rampa inziata, ma non sono molto soddisfatto.. flette troppo mi riferisco alla prima parte dove già c'è il supporto sotto, la seconda parte quella rettilinea era di prova..

Ho realizzato un L all'interno del telaio, per poi poggiare sopra la soletta ed il binario..







Idee?

[JackTrain]

mi è venuto un mega dubbio, la quota indicata da SCARM è riferita al piano (di legno) su cui appoggia il binario o all'altezza del ferro?

poi ho capito perchè flette, come un pirla ho usato il pannello sbagliato (ho confuso quello da 4mm con quello da 8mm).. poco male, penso rifarò tutto con un sistema più solido.. seppur si tratta di due sole curve sarà un mini elicoidale

[Egidio]

Continua cosi' bel lavoro, Jacopo. Saluti. Egidio.

[JackTrain]

In realtà non sono molto soddisfatto, ho però elaborato una mezza soluzione. Chi mi può rispondere alla domanda di prima per favore?

Grazie!

[Marco16.10]

In teoria la quota dovrebbe essere riferita al piano binari, ovvero se scarm ti da quota da 1cm a 10 cm, quando sei a 10 cm devi calcolare lo spessore del compensato e sughero sotto al binario, più l'eventuale pilastro o supporto che te lo tiene su alla quota desiderata. Per capirci, a 10 cm succede che tu hai ad esempio 7mm di compensato e 3mm di sughero, per un totale di 1cm, devi metterci sotto qualcosa che fa 9cm.
