Re: Accendiamo le carrozze Marklin in Z/1:220.

#51 Messaggio da v200 »

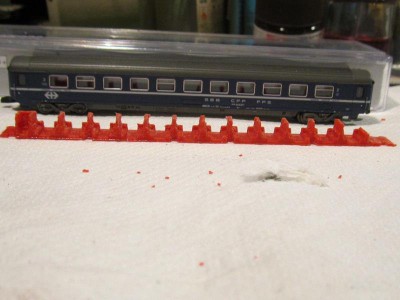

Noterete la differenza tra le due carrozze la prima Avümz 111 ha 9 finestrini mentre la seconda Aüm 202/203 con 10 finestrini. Piccolo errore nel caricare le foto quella corretta è la seconda con rif. Marklin 8720


Roby - In ogni fermodellista in enne c'è un po di masochismo.

Avatar utente
Egidio
Messaggi: 14002
Iscritto il: giovedì 17 maggio 2012, 13:26
Nome: Egidio
Regione: Abruzzo
Città: Ortona
Stato: Non connesso

Re: Accendiamo le carrozze Marklin in Z/1:220.

#52 Messaggio da Egidio »

Molto bene Roby. :wink: Saluti. Egidio. [51]
Egidio Lofrano

Avatar utente
v200
Messaggi: 10409
Iscritto il: domenica 3 maggio 2015, 18:31
Nome: roberto
Regione: Piemonte
Città: Torino
Ruolo: Moderatore
Stato: Non connesso

Re: Accendiamo le carrozze Marklin in Z/1:220.

#53 Messaggio da v200 »

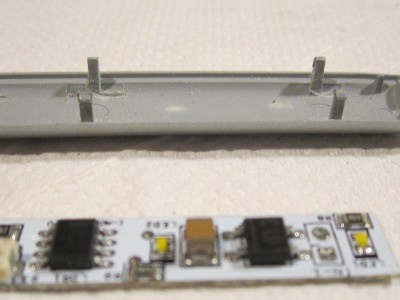

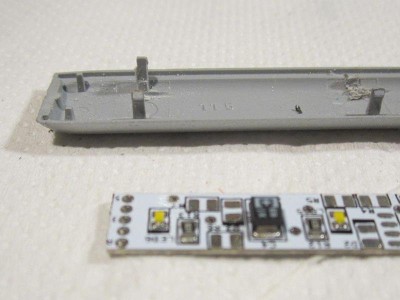

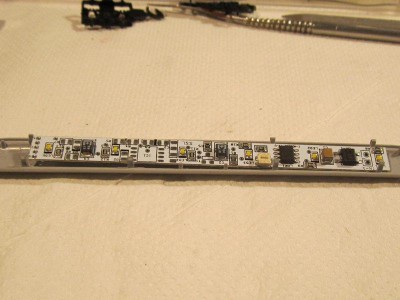

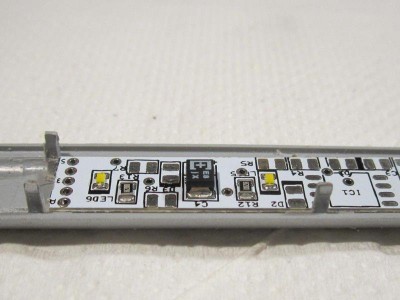

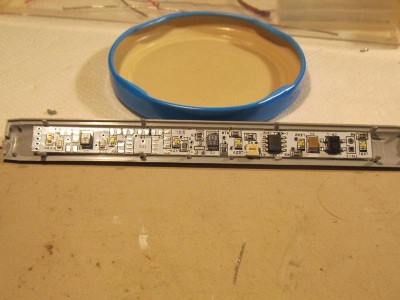

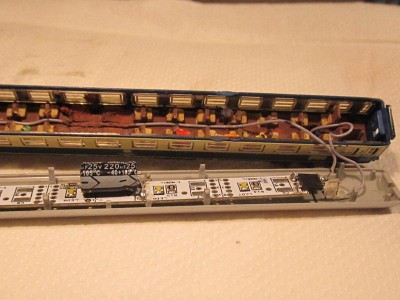

Per questa carrozza ho scelto una barra led della E-model dotata di regolatore è tutti i componenti elettronici( adatta al analogico che digitale ). Sono veramente di alta qualità ma il modello più piccolo è progettato per la scala N.

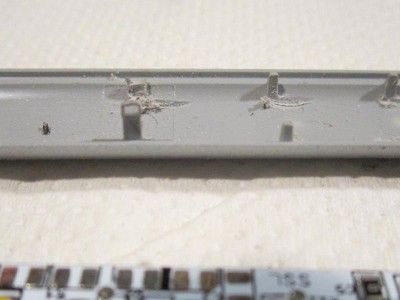

Per poterla posizionare sul tetto devo limare i piccoli dentini degli incastri, un lavoro mai semplice infatti anche prestando molta attenzione un dentino saltato, pazienza [101]
N.B prima di tagliare le varie sezioni conviene selezionare l'intensità dei led, poiché dopo non si potrà fare. Il regolatore è uno solo che pilota tutti i led tagliando le sezioni la regolazione impostata rimane .
Non hai i permessi necessari per visualizzare i file allegati in questo messaggio.
Roby - In ogni fermodellista in enne c'è un po di masochismo.

Avatar utente
adobel55
Socio GAS TT
Messaggi: 11082
Iscritto il: venerdì 18 novembre 2011, 15:51
Nome: Adolfo
Regione: Lazio
Città: Roma
Ruolo: Moderatore
Stato: Non connesso

Re: Accendiamo le carrozze Marklin in Z/1:220.

#54 Messaggio da adobel55 »

Molto interessante, ma non saranno economiche

Avatar utente
v200
Messaggi: 10409
Iscritto il: domenica 3 maggio 2015, 18:31
Nome: roberto
Regione: Piemonte
Città: Torino
Ruolo: Moderatore
Stato: Non connesso

Re: Accendiamo le carrozze Marklin in Z/1:220.

#55 Messaggio da v200 »

No, effettivamente sono care su 15,00 Eu ma sezionandole per N e la Z fai tre carrozze in H0 solo due carrozze ( anche una doppio piano )...... a volte.
Roby - In ogni fermodellista in enne c'è un po di masochismo.

Avatar utente
adobel55
Socio GAS TT
Messaggi: 11082
Iscritto il: venerdì 18 novembre 2011, 15:51
Nome: Adolfo
Regione: Lazio
Città: Roma
Ruolo: Moderatore
Stato: Non connesso

Re: Accendiamo le carrozze Marklin in Z/1:220.

#56 Messaggio da adobel55 »

Beh dopo tutto se ci metti i componenti ed il lavoro di assemblaggio sul fai date stiamo li.

Avatar utente
v200
Messaggi: 10409
Iscritto il: domenica 3 maggio 2015, 18:31
Nome: roberto
Regione: Piemonte
Città: Torino
Ruolo: Moderatore
Stato: Non connesso

Re: Accendiamo le carrozze Marklin in Z/1:220.

#57 Messaggio da v200 »

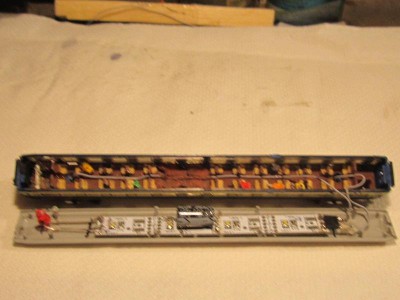

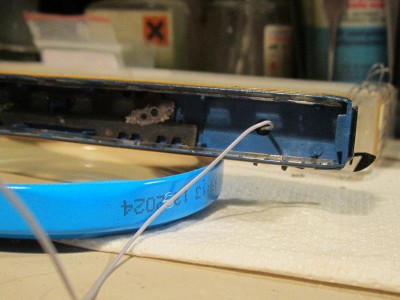

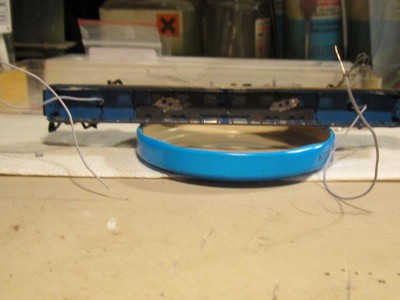

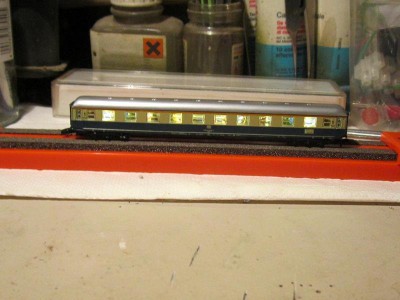

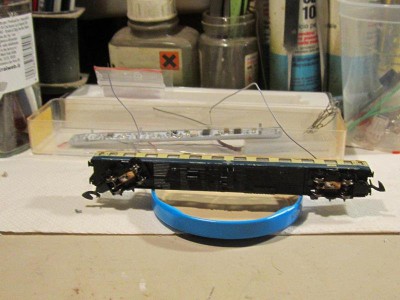

Riprendono i lavori sospesi,

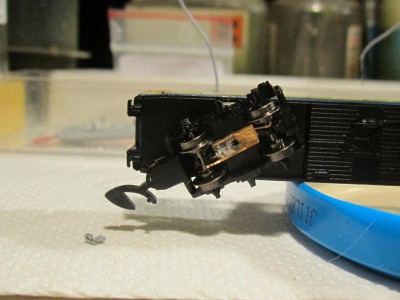

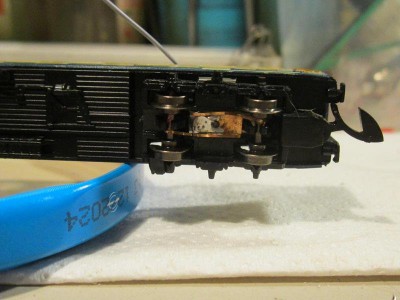

posizionate le lamelle prendi corrente sui carrelli,
sostituiti gli assali/ruote in plastica con quelli metallici bruniti,

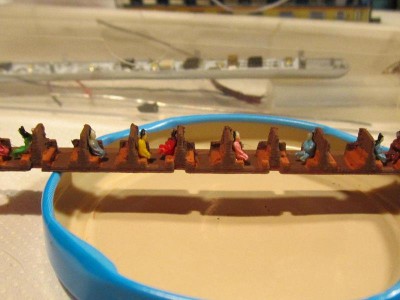

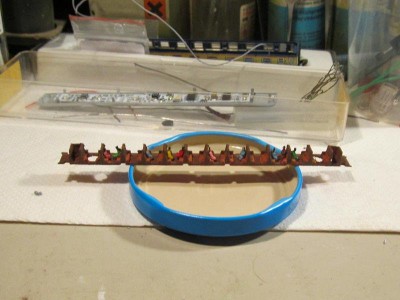

posizionati i figurini sul simulacro degli interni ( necessitano qualche tocco di colore )

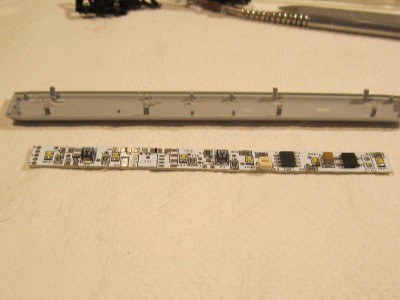

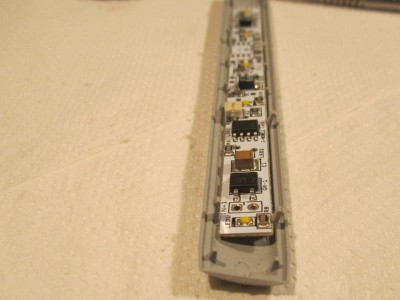

posizionata la barra led sotto il tetto.
Non hai i permessi necessari per visualizzare i file allegati in questo messaggio.
Roby - In ogni fermodellista in enne c'è un po di masochismo.

Avatar utente
Egidio
Messaggi: 14002
Iscritto il: giovedì 17 maggio 2012, 13:26
Nome: Egidio
Regione: Abruzzo
Città: Ortona
Stato: Non connesso

Re: Accendiamo le carrozze Marklin in Z/1:220.

#58 Messaggio da Egidio »

[264] [264] Saluti. Egidio. [51]
Egidio Lofrano

Avatar utente
v200
Messaggi: 10409
Iscritto il: domenica 3 maggio 2015, 18:31
Nome: roberto
Regione: Piemonte
Città: Torino
Ruolo: Moderatore
Stato: Non connesso

Re: Accendiamo le carrozze Marklin in Z/1:220.

#59 Messaggio da v200 »

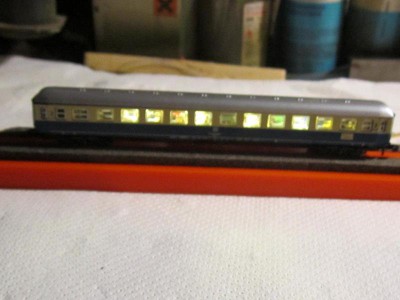

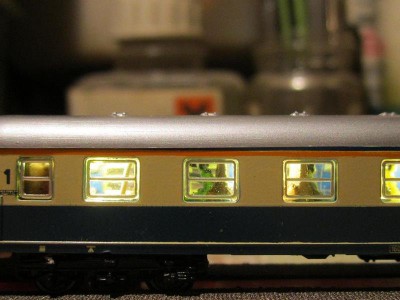

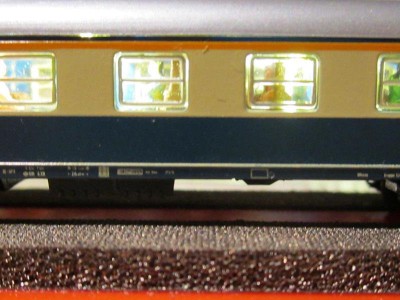

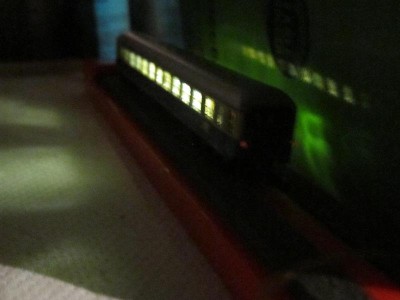

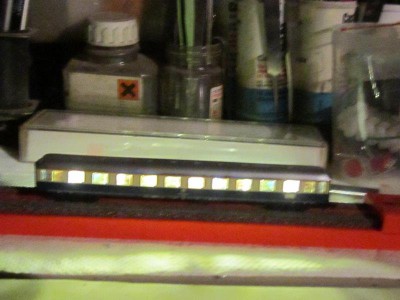

Anche questa si è dotata di illuminazione.
La prossima oltre alle luci interne proverò ad installarvi anche quelle di fine convoglio rosse fisse tedesche.
Non hai i permessi necessari per visualizzare i file allegati in questo messaggio.
Roby - In ogni fermodellista in enne c'è un po di masochismo.

Avatar utente
Egidio
Messaggi: 14002
Iscritto il: giovedì 17 maggio 2012, 13:26
Nome: Egidio
Regione: Abruzzo
Città: Ortona
Stato: Non connesso

Re: Accendiamo le carrozze Marklin in Z/1:220.

#60 Messaggio da Egidio »

Ottimo Roby !! Saluti. Egidio. [51]
Egidio Lofrano

Avatar utente
v200
Messaggi: 10409
Iscritto il: domenica 3 maggio 2015, 18:31
Nome: roberto
Regione: Piemonte
Città: Torino
Ruolo: Moderatore
Stato: Non connesso

Re: Accendiamo le carrozze Marklin in Z/1:220.

#61 Messaggio da v200 »

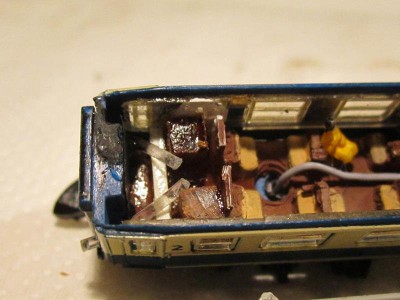

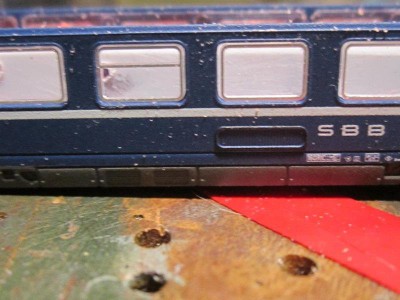

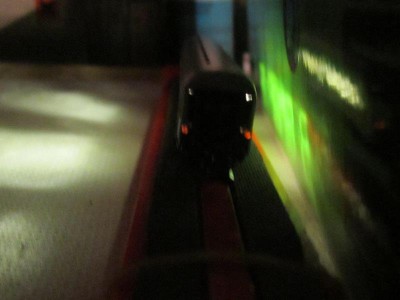

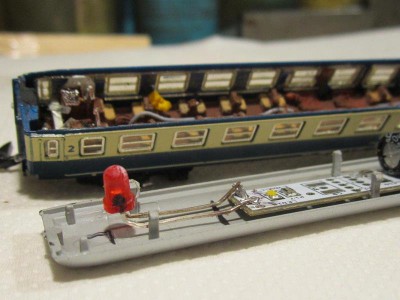

Finalmente sono riuscito a terminare la carrozza con luci di fine convoglio. Ho sfruttato la barra luci per applicare un led rosso alla uscita contraria al ponte diodi.

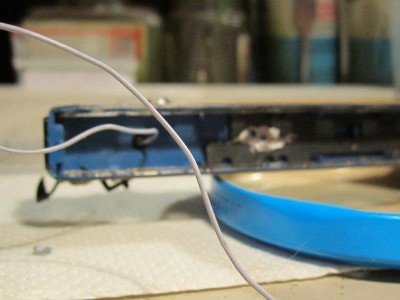

Per i soliti problemi di spazzi ho preferito usare degli spezzoni di fibra ottica che utilizzare micro led che mi avrebbero creato problemi durante l'installazione.
Una folta forato i fari posteriori con una punta da 1 mm ho posizionato gli interni, eliminato una ritirata, è creato con spessori i supporti per angolare la fibra dal diametro di 1 mm in modo da ricevere la luce del led rosso.
Lavoro noioso per creare la giusta angolazione con svariati tentativi per arrivare al risultato.
Non hai i permessi necessari per visualizzare i file allegati in questo messaggio.
Roby - In ogni fermodellista in enne c'è un po di masochismo.

Avatar utente
Andrea
Socio GAS TT
Messaggi: 23430
Iscritto il: mercoledì 26 ottobre 2011, 19:42
Nome: Andrea
Regione: Lombardia
Città: Milano
Ruolo: Amministratore
Stato: Non connesso

Re: Accendiamo le carrozze Marklin in Z/1:220.

#62 Messaggio da Andrea »

v200 ha scritto: lunedì 24 agosto 2020, 19:21 Lavoro noioso per creare la giusta angolazione con svariati tentativi per arrivare al risultato.
Ottimo risultato direi. Bravo Roby.
Andrea - “I fermodellisti sono tanti e legati da un'amicizia sincera, che esplode in una cordialità ormai rara nel mondo rumoroso ed incerto di oggi”. La valle incantata

Avatar utente
v200
Messaggi: 10409
Iscritto il: domenica 3 maggio 2015, 18:31
Nome: roberto
Regione: Piemonte
Città: Torino
Ruolo: Moderatore
Stato: Non connesso

Re: Accendiamo le carrozze Marklin in Z/1:220.

#63 Messaggio da v200 »

Grazie Andrea, in z tocca arrangiarsi non avendo molti accessori come nelle altre scale [101] [98]

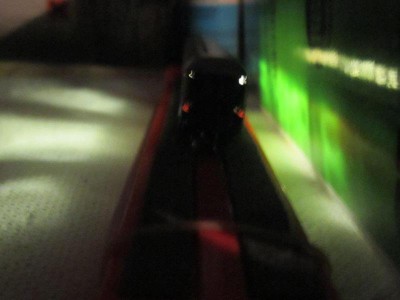

Intanto un breve filmato della prova statica luci .

P.S l'intensità è più forte per via del test statico , devo poi provare con uno dinamico appena avrò un tracciato completo dove far girare le carrozze lunghe con la relativa loco
Roby - In ogni fermodellista in enne c'è un po di masochismo.

Avatar utente
Egidio
Messaggi: 14002
Iscritto il: giovedì 17 maggio 2012, 13:26
Nome: Egidio
Regione: Abruzzo
Città: Ortona
Stato: Non connesso

Re: Accendiamo le carrozze Marklin in Z/1:220.

#64 Messaggio da Egidio »

Ottimo Roby... :wink: Saluti. Egidio. [51]
Egidio Lofrano

Avatar utente
lorelay49
Socio GAS TT
Messaggi: 3642
Iscritto il: venerdì 25 gennaio 2013, 18:32
Nome: Giuliano
Regione: Lombardia
Città: Locate di Triulzi
Ruolo: Moderatore
Stato: Non connesso

Re: Accendiamo le carrozze Marklin in Z/1:220.

#65 Messaggio da lorelay49 »

In effetti le luci sembrano un pò forti, vediamo in movimento come sarà
Bel lavoro comunque
Giuliano

Avatar utente
v200
Messaggi: 10409
Iscritto il: domenica 3 maggio 2015, 18:31
Nome: roberto
Regione: Piemonte
Città: Torino
Ruolo: Moderatore
Stato: Non connesso

Re: Accendiamo le carrozze Marklin in Z/1:220.

#66 Messaggio da v200 »

Grazie a TuTTi ;)
Roby - In ogni fermodellista in enne c'è un po di masochismo.

Avatar utente
v200
Messaggi: 10409
Iscritto il: domenica 3 maggio 2015, 18:31
Nome: roberto
Regione: Piemonte
Città: Torino
Ruolo: Moderatore
Stato: Non connesso

Re: Accendiamo le carrozze Marklin in Z/1:220.

#67 Messaggio da v200 »

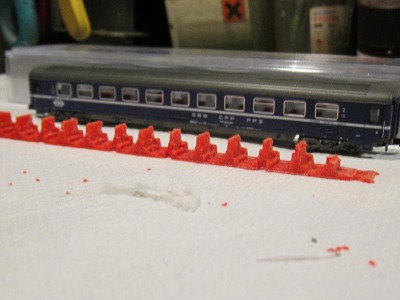

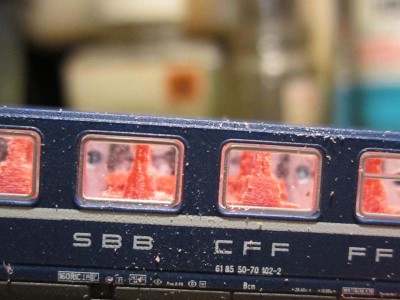

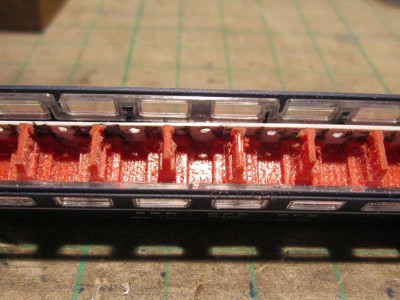

Dopo la sosta forzata per riordinare la mia tana ritorno con l'ultimo lavoro elettrico.
Questa volta il lavoro sarà un po di fantasia, non trovando come sempre molta documentazione fotografica degli interni .
Questa volta voglio provare a creare una illuminazione notturna per una carrozza letti delle SBB , si baserà su un paio di led a luce blu posizionati il più possibile verso i vestiboli è verso lato corridoio.

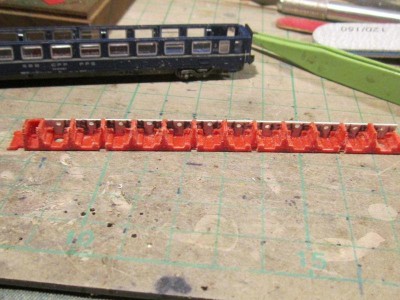

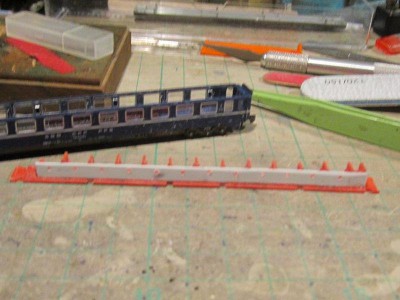

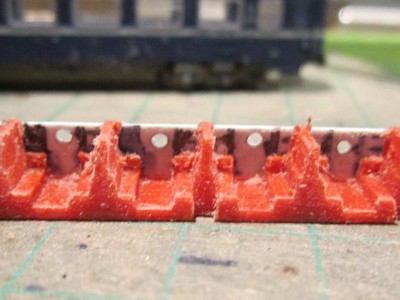

Dovrò oltre al solito impianto elettrico ricreare il simulacro degli interni oltre a oscurare i vari finestrini imitando le classiche tendine.
Insomma un po di lavoro prima di dedicarmi agli ultimi due mini moduli.
Non hai i permessi necessari per visualizzare i file allegati in questo messaggio.
Roby - In ogni fermodellista in enne c'è un po di masochismo.

Avatar utente
IpGio
Socio GAS TT
Messaggi: 3838
Iscritto il: domenica 20 maggio 2018, 9:22
Nome: Giorgio
Regione: Lombardia
Città: Nerviano
Ruolo: co-amministratore
Stato: Non connesso

Re: Accendiamo le carrozze Marklin in Z/1:220.

#68 Messaggio da IpGio »

Roberto per cortesia puoi indicare che carrozza è di preciso?
Grazie...
[36] IpGio
Giorgio Nihil difficile volenti
N/TT/H0-Ep.III-IT GASTT/FIMF
IpGio I plastici di Gio https://www.gtg3b.it

Avatar utente
v200
Messaggi: 10409
Iscritto il: domenica 3 maggio 2015, 18:31
Nome: roberto
Regione: Piemonte
Città: Torino
Ruolo: Moderatore
Stato: Non connesso

Re: Accendiamo le carrozze Marklin in Z/1:220.

#69 Messaggio da v200 »

Carrozza letti Eurofima BCM delle SBB articolo Marklin n° 87409-08
Roby - In ogni fermodellista in enne c'è un po di masochismo.

Avatar utente
IpGio
Socio GAS TT
Messaggi: 3838
Iscritto il: domenica 20 maggio 2018, 9:22
Nome: Giorgio
Regione: Lombardia
Città: Nerviano
Ruolo: co-amministratore
Stato: Non connesso

Re: Accendiamo le carrozze Marklin in Z/1:220.

#70 Messaggio da IpGio »

Roberto... dai una occhiata qui... se già non l'hai consultato...
https://www.schnellzugwagen.ch/sitz-und ... m_203.html
[36] IpGio
Giorgio Nihil difficile volenti
N/TT/H0-Ep.III-IT GASTT/FIMF
IpGio I plastici di Gio https://www.gtg3b.it

Avatar utente
v200
Messaggi: 10409
Iscritto il: domenica 3 maggio 2015, 18:31
Nome: roberto
Regione: Piemonte
Città: Torino
Ruolo: Moderatore
Stato: Non connesso

Re: Accendiamo le carrozze Marklin in Z/1:220.

#71 Messaggio da v200 »

Grazie Giorgio,
mi hai trovato una foto interessante per il colore degli interni oltre alla cuccetta, i disegni in B/N ero riuscito a trovarli. Purtroppo per il piccolo filmato in notturna non posso pubblicarlo ( l'autore non lo ha reso fruibile per i non iscritti ) dove si vedevano le luci sul blu.
N:B questa illuminazione venne fatta dopo l'ultima revisione sulle carrozze DB e SBB mentre per le nostre e quelle francesi sono in bianco caldo, ma sempre solo verso i vestiboli
Roby - In ogni fermodellista in enne c'è un po di masochismo.

Avatar utente
IpGio
Socio GAS TT
Messaggi: 3838
Iscritto il: domenica 20 maggio 2018, 9:22
Nome: Giorgio
Regione: Lombardia
Città: Nerviano
Ruolo: co-amministratore
Stato: Non connesso

Re: Accendiamo le carrozze Marklin in Z/1:220.

#72 Messaggio da IpGio »

Prego Roberto è quello che al momento sono riuscito a scovare in Internet (al momento) ma se mi dai anche la classificazione del modello magari si trova altro.
Intanto... BINGOOO... BIS


fai scorrere le immagini e ci sono altri particolari
Non ho ancora affrontato il magico mondo dell'innominabile motore di ricerca video d'oltreoceano.
[253]
[36] IpGio
Giorgio Nihil difficile volenti
N/TT/H0-Ep.III-IT GASTT/FIMF
IpGio I plastici di Gio https://www.gtg3b.it

Avatar utente
IpGio
Socio GAS TT
Messaggi: 3838
Iscritto il: domenica 20 maggio 2018, 9:22
Nome: Giorgio
Regione: Lombardia
Città: Nerviano
Ruolo: co-amministratore
Stato: Non connesso

Re: Accendiamo le carrozze Marklin in Z/1:220.

#73 Messaggio da IpGio »

Roberto, per quanto riguarda video ho trovato, nell'innominabile motore di ricerca video d'oltreoceano, un documento che riporta delle carrozze Bcm del EN 314 "Roma" a Berna nel 2000.
È in notturna e non di ottima qualità, è corto e la seconda parte è quella con le carrozze Bcm.
Altro ci sarebbe, sempre sull'"innominabile" ma sono riprese diurne...
Sulla tendenza del colore blu credo dipenda dall'uso di lampade a luce più fredda.
Ecco il video:

Spero ti tornino utili...
[253]
[36] IpGio
Giorgio Nihil difficile volenti
N/TT/H0-Ep.III-IT GASTT/FIMF
IpGio I plastici di Gio https://www.gtg3b.it

Avatar utente
v200
Messaggi: 10409
Iscritto il: domenica 3 maggio 2015, 18:31
Nome: roberto
Regione: Piemonte
Città: Torino
Ruolo: Moderatore
Stato: Non connesso

Re: Accendiamo le carrozze Marklin in Z/1:220.

#74 Messaggio da v200 »

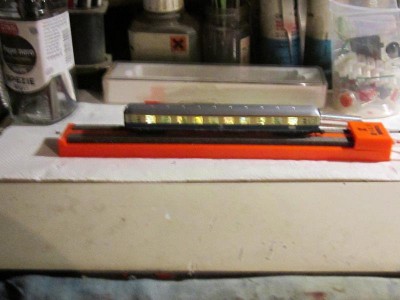

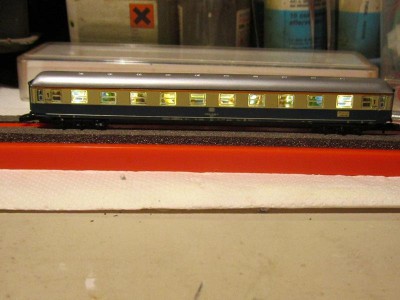

Grazie, si lo visto.Di questi carrozze si vede un breve filmato con luci notturne in bianco caldo
Roby - In ogni fermodellista in enne c'è un po di masochismo.

Avatar utente
v200
Messaggi: 10409
Iscritto il: domenica 3 maggio 2015, 18:31
Nome: roberto
Regione: Piemonte
Città: Torino
Ruolo: Moderatore
Stato: Non connesso

Re: Accendiamo le carrozze Marklin in Z/1:220.

#75 Messaggio da v200 »

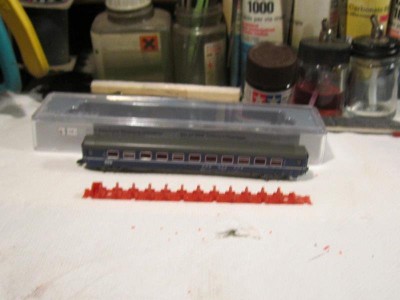

Grazie alle foto passatemi gentilmente da Giorgio ho iniziato a fare il simulacro degli interni.
Le nuove carrozze Marklin hanno una diversa disposizione dei perni reggi finestrini quindi ho dovuto modificare gli interni in 3D che avevo limando moltissimo i lati inferiori, per inserirli al interno. Eliminare una ritirata per far posto al condensatore è posizionare una strep in plasticard per la parete tra gli scompartimenti e corridoio.
Con pazienza mi sono segnato le varie misure di riferimento per poi fare i finestrini delle porte. da prima un semplice foro che poi sarà sagomato con una fresa per renderlo un po più ovale . Devo capire come poi creare le porte degli scompari, forse basterà disegnarle.
Non hai i permessi necessari per visualizzare i file allegati in questo messaggio.
Roby - In ogni fermodellista in enne c'è un po di masochismo.

Torna a “SCALA Z”
