Taglio laser

Messaggio da sal727 » mer lug 25, 2018 3:17 pm

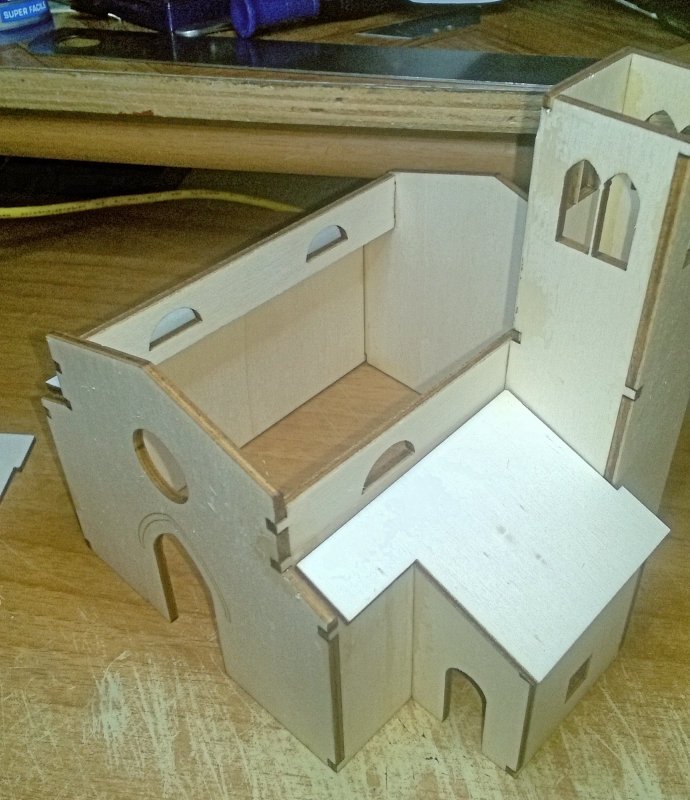

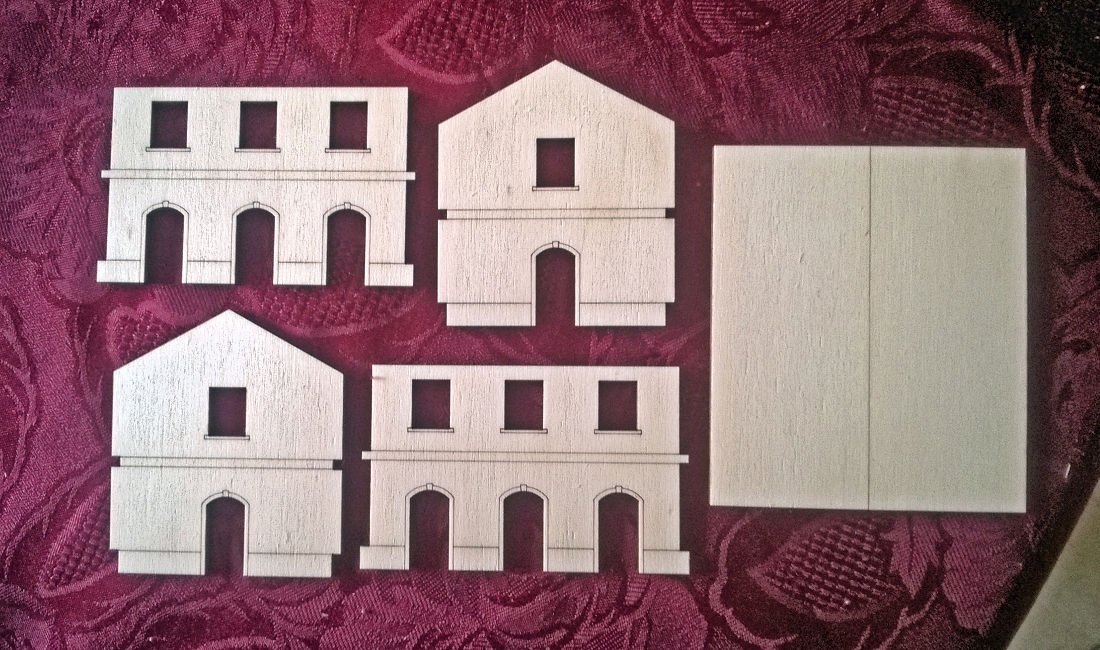

Da poco tempo ha aperto di fronte a casa un negozio artigianale di oggetteria che usa per i suoi lavori una macchina a taglio laser, già da tempo mi era balzata l'idea di provare a costruire utilizzando questa tecnica, poi visto che ho questa possibilità, perchè non provare [98] , mi sono documentato sul tipo di file che occorre, ringrazio Carlo (gavinca) per le informazioni, ho utilizzato come prova la piccola stazione di Bellaria recuperata dai file del GasTT
riportata a misura per H0, fatto il file con estensione .dbx perchè sia accettato dalla macchina,

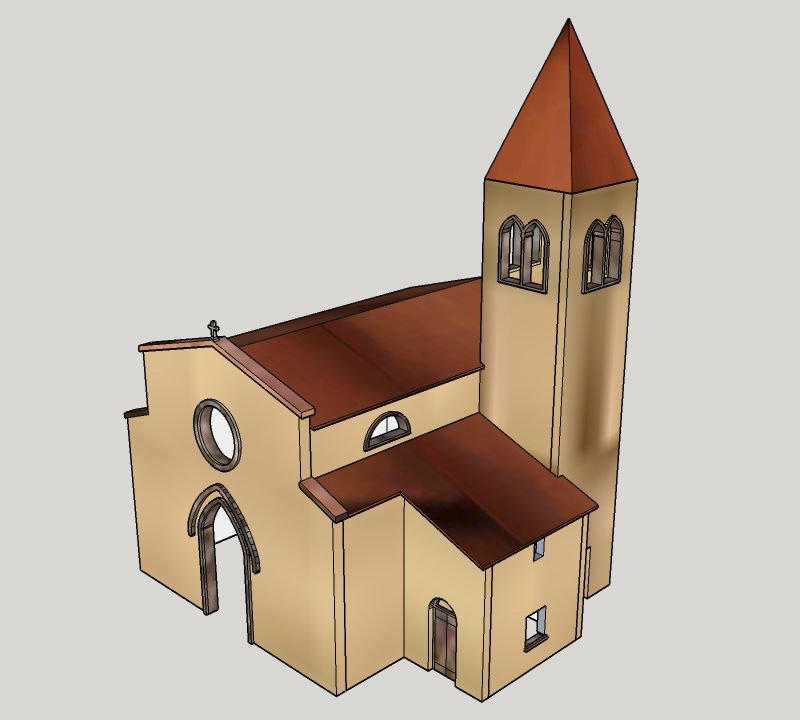

stazione di Bellaria_3.png

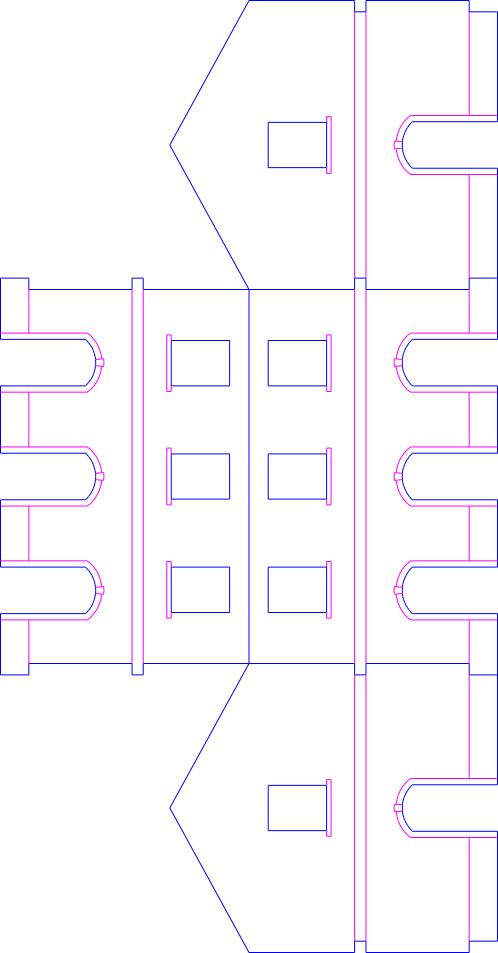

le linee blu sono per il taglio quelle fuxia solo incisione tipo leggero come riferimento, il tetto

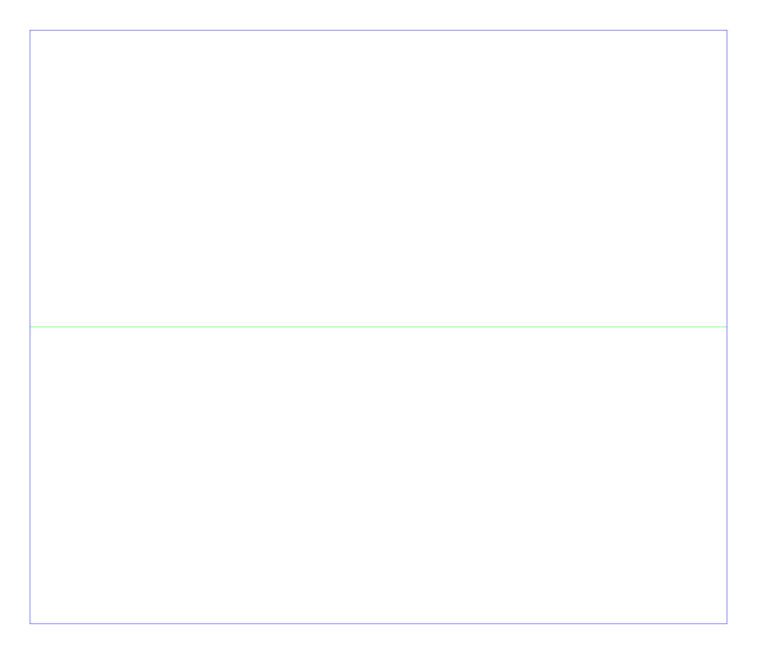

sempre con linea blu per il taglio ed una linea verde centrale con incisione profonda per poterlo successivamernte piegare e portarlo alla giusta angolazione. Ho utilizzato del compensato di pioppo da 3mm.

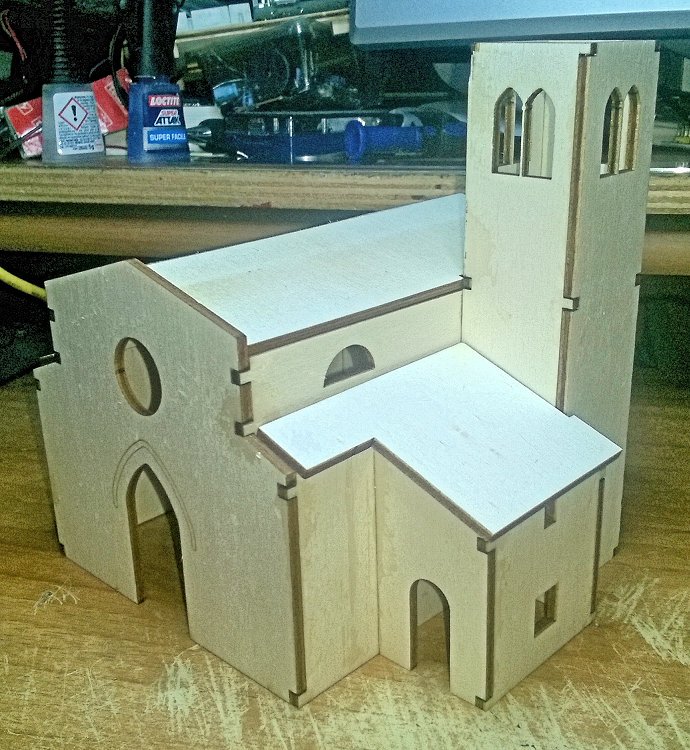

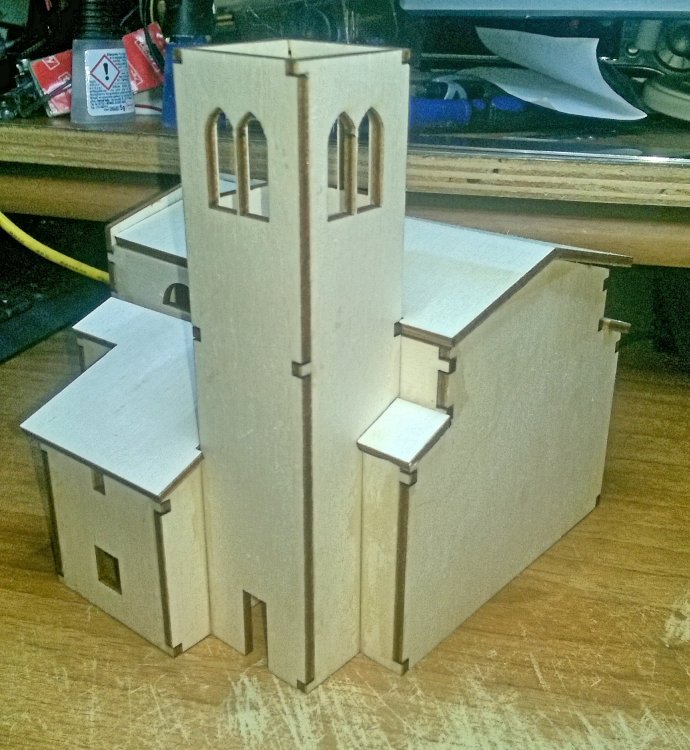

si assembla bene anche perchè l'ho disegnato con degli incastri a misura
Posso dire che mi ha soddisfatto, il taglio è perfetto, adesso vorrei provare a fare qualche cosa di più complicato, ci sto già pensando, mi dispiace solamente che non si possa tagliare il forex, perchè in fase di lavorazione emette dei gas che se non c'è un ambiente adeguato possono creare problemi alla salute.
Ciao, Salvatore

Avatar utente
adobel55
Socio GAS TT
Messaggi: 8394
Iscritto il: ven nov 18, 2011 3:51 pm
Nome: Adolfo
Regione: Lazio
Città: Roma
Ruolo: Moderatore
Età: 64
Stato: Non connesso

Re: Taglio laser

Messaggio da adobel55 » mer lug 25, 2018 5:08 pm

Molto bello il lavoro.
Fai bene ad essere soddisfatto.
Domanda, taglio a 45 gradi si può fare ??
Ciao
Adolfo

Avatar utente
sal727
Messaggi: 3134
Iscritto il: dom apr 26, 2015 5:22 pm
Nome: Salvatore
Regione: Emilia Romagna
Città: Bologna
Ruolo: Moderatore
Età: 62
Stato: Non connesso

Re: Taglio laser

Messaggio da sal727 » mer lug 25, 2018 5:38 pm

Direi di si ho visto in rete macchine professionali che tagliano anche in angolazione, dipende dal modello di macchina usato, quella del negoziante ha un piano di lavoro ridotto di 60x40cm però mi ha detto di non superare i 55x35cm, e lavora solamente in verticale come una cnc, con i movimenti nell'asse x, y, z.
Ciao, Salvatore

Avatar utente
MrPatato76
Socio GAS TT
Messaggi: 4010
Iscritto il: lun ago 27, 2012 11:14 am
Nome: Roberto
Regione: Lombardia
Città: Nova Milanese
Età: 43
Stato: Non connesso

Re: Taglio laser

Messaggio da MrPatato76 » mer lug 25, 2018 6:10 pm

Bel lavoro ed ottima qualità Sal!
Roberto - "...il bambino che vede un treno lo saluta con la manina, questo non succede con un auto!" (Cit.) - Ciao Roberto

Avatar utente
Andrea
Socio GAS TT
Messaggi: 21218
Iscritto il: mer ott 26, 2011 7:42 pm
Nome: Andrea
Regione: Lombardia
Città: Segrate
Ruolo: Amministratore
Età: 55
Stato: Non connesso
Contatta:

Re: Taglio laser

Messaggio da Andrea » mer lug 25, 2018 6:56 pm

Mi sembra un ottimo lavoro, bravo!
Andrea - “I fermodellisti sono tanti e legati da un'amicizia sincera, che esplode in una cordialità ormai rara nel mondo rumoroso ed incerto di oggi”. La valle incantata

Avatar utente
robiravasi62
Messaggi: 905
Iscritto il: mar dic 30, 2014 11:49 am
Nome: roberto
Regione: Lombardia
Città: belgioioso
Età: 56
Stato: Non connesso

Re: Taglio laser

Messaggio da robiravasi62 » mer lug 25, 2018 7:15 pm

Sal, sei sempre uno sperimentatore!!! bravissimo!!
Roberto

Avatar utente
Edgardo_Rosatti
Socio GAS TT
Messaggi: 4344
Iscritto il: ven ott 28, 2011 12:59 am
Nome: Edgardo
Regione: Lombardia
Città: Muggiò
Età: 55
Stato: Non connesso
Contatta:

Re: Taglio laser

Messaggio da Edgardo_Rosatti » mer lug 25, 2018 10:39 pm

Molto interessante!

ED

Avatar utente
MrMassy86
Socio GAS TT
Messaggi: 13698
Iscritto il: sab nov 10, 2012 3:42 pm
Nome: Massimiliano
Regione: Toscana
Città: Marlia - Lucca
Ruolo: Moderatore
Età: 33
Stato: Non connesso
Contatta:

Re: Taglio laser

Messaggio da MrMassy86 » gio lug 26, 2018 3:55 pm

Mi avevi accennato su WA la cosa, veramente un ottimo risultato, complimenti Sal, una tecnica veramente valida :D
Massimiliano [253]
Massimiliano Paolinelli - il mio canale YouTubeViaggio in quel di Verni -Il Ponte dei Pescatori - C.L.A.F. Lucca

Avatar utente
marioscd
Socio GAS TT
Messaggi: 4516
Iscritto il: lun lug 23, 2012 12:56 pm
Nome: Mario
Regione: Lombardia
Città: Valera Fratta
Età: 58
Stato: Non connesso
Contatta:

Re: Taglio laser

Messaggio da marioscd » gio lug 26, 2018 3:58 pm

bel lavoro, Salvatore. Noi (CMP) stiamo meditando di acquistarne una ma ci siamo sempre fermati di fronte al dilemma: quelle economiche, assemblabili, da poche centinaia di euro e laser di bassa potenza (5W) oppure una macchina più seria, chiusa, di superficie più ampia e potenza laser da 40/50W
Quella usata per il tuo lavoro che caratteristiche aveva? soprattutto che potenza laser impiegava?

grazie e ciao
Mario Scuderi - C.M.P. Club Modellismo Pavese ...ciò che è piccolo a volte diventa grande...

Avatar utente
sal727
Messaggi: 3134
Iscritto il: dom apr 26, 2015 5:22 pm
Nome: Salvatore
Regione: Emilia Romagna
Città: Bologna
Ruolo: Moderatore
Età: 62
Stato: Non connesso

Re: Taglio laser

Messaggio da sal727 » gio lug 26, 2018 4:09 pm

Mi sono documentato anche io per un eventuale acquisto, quelle cinesi economiche ho letto in vari post che non sono tanto affidabili, non c'è l'assistenza qui in italia a parte qualche rivenditore ma non penso che ne sappia molto, poi avendo qui di fianco questo artigiano ho visto la sua macchina ed anche che lavora piuttosto bene, è una macchina italiana prodotta dalle parti di Perugia per cui eventuali problemi e pezzi di ricambio sono in italia, questa è il sito del produttore e la macchina che ho visto io
http://www.vrel.it/macchine_laser/laser_co2-n_600.html
certamente avrà un costo decisamente superiore, è da valutare.
Ciao, Salvatore

Avatar utente
sal727
Messaggi: 3134
Iscritto il: dom apr 26, 2015 5:22 pm
Nome: Salvatore
Regione: Emilia Romagna
Città: Bologna
Ruolo: Moderatore
Età: 62
Stato: Non connesso

Re: Taglio laser

Messaggio da sal727 » ven lug 27, 2018 12:46 pm

Grazie a tutti [98]

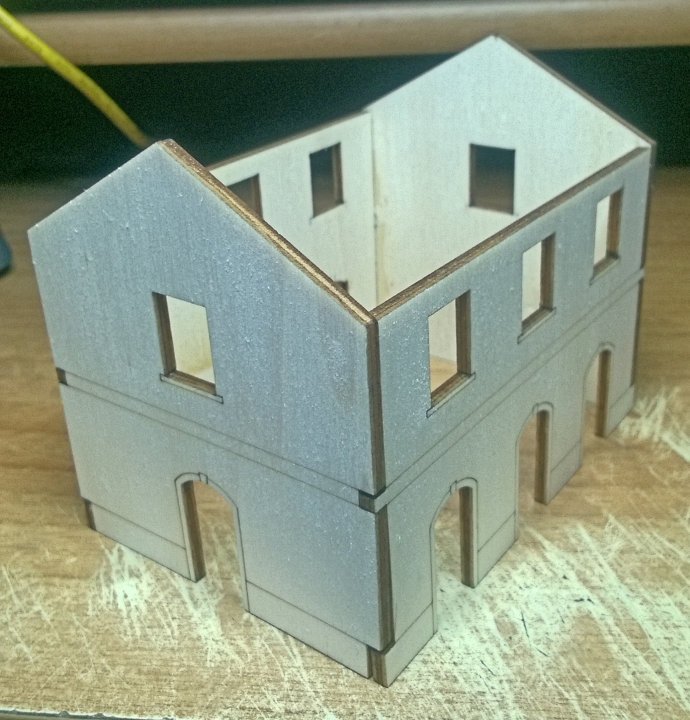

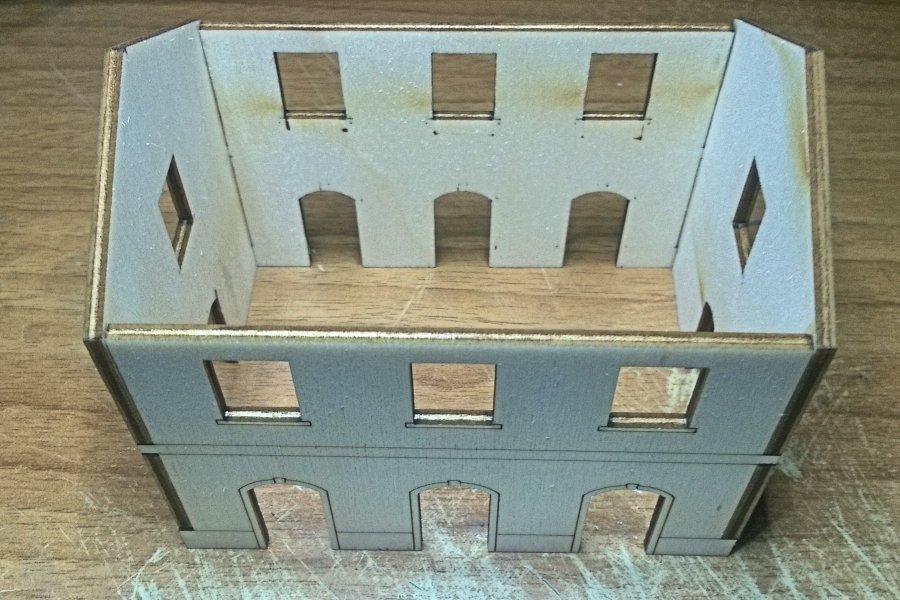

Come preannunciato ho già mandato a tagliare una costruzione un po' più complessa
vedremo cosa salta fuori [107]
Ciao, Salvatore

Avatar utente
marioscd
Socio GAS TT
Messaggi: 4516
Iscritto il: lun lug 23, 2012 12:56 pm
Nome: Mario
Regione: Lombardia
Città: Valera Fratta
Età: 58
Stato: Non connesso
Contatta:

Re: Taglio laser

Messaggio da marioscd » ven lug 27, 2018 2:23 pm

grazie Sal. Tu non hai idea dell'ordine di grandezza dei costi della macchina che hai evidenziato?

ciao
Mario Scuderi - C.M.P. Club Modellismo Pavese ...ciò che è piccolo a volte diventa grande...

Avatar utente
sal727
Messaggi: 3134
Iscritto il: dom apr 26, 2015 5:22 pm
Nome: Salvatore
Regione: Emilia Romagna
Città: Bologna
Ruolo: Moderatore
Età: 62
Stato: Non connesso

Re: Taglio laser

Messaggio da sal727 » ven lug 27, 2018 3:13 pm

No, sul sito non è specificato il prezzo, posso supporre che superi i 1000€, puoi sempre provare a contattarli e sentire
Ciao, Salvatore

Avatar utente
fabio
Messaggi: 1164
Iscritto il: lun dic 17, 2012 2:16 pm
Nome: fabio
Regione: Lazio
Città: roma
Età: 58
Stato: Non connesso

Re: Taglio laser

Messaggio da fabio » sab lug 28, 2018 10:33 pm

Complimenti Salvatore,ottima idea e realizzazione
Fabio - plastico H0 epoca II-III -
GFRS Gruppo Fermodellistico Romano Sogliola

Avatar utente
sal727
Messaggi: 3134
Iscritto il: dom apr 26, 2015 5:22 pm
Nome: Salvatore
Regione: Emilia Romagna
Città: Bologna
Ruolo: Moderatore
Età: 62
Stato: Non connesso

Re: Taglio laser

Messaggio da sal727 » mar lug 31, 2018 2:03 pm

Grazie Fabio [98]

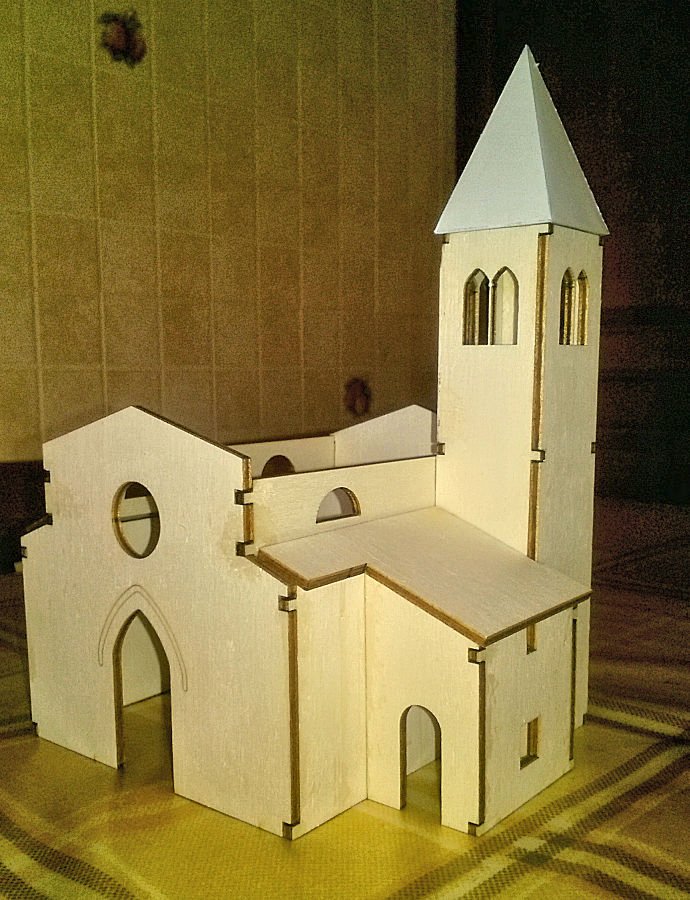

Ho già ritirato i materiale della chiesa che avevo disegnato, a parte alcuni piccoli accorgimenti da non sottovalutare per i prossimi modelli, ho assemblato e direi che non è venuta male
