Adolfo, a breve pubblicherò la fotoguida, ci sto lavorando.
Poi facciamo anche l'altra... documenta tutto, mi raccomando!
- adobel55
- Socio GAS TT
- Messaggi: 10981
- Iscritto il: venerdì 18 novembre 2011, 15:51
- Nome: Adolfo
- Regione: Lazio
- Città: Roma
- Ruolo: Moderatore
- Stato: Non connesso
Re: Lampioni di stazione con effetto neon
- adobel55
- Socio GAS TT
- Messaggi: 10981
- Iscritto il: venerdì 18 novembre 2011, 15:51
- Nome: Adolfo
- Regione: Lazio
- Città: Roma
- Ruolo: Moderatore
- Stato: Non connesso
Re: Lampioni di stazione con effetto neon
Con l'occasione ho variato alcuni passaggi precedentemente riportati e di seguito riporto i passaggi della realizzazione ed alcune foto.
Come sempre fatemi sapere le vostre impressioni.
Un saluto a tuTTi.
Materiali utilizzati:
- tubo in rame diametro 2 mm
- tubo in rame diametro 1 mm

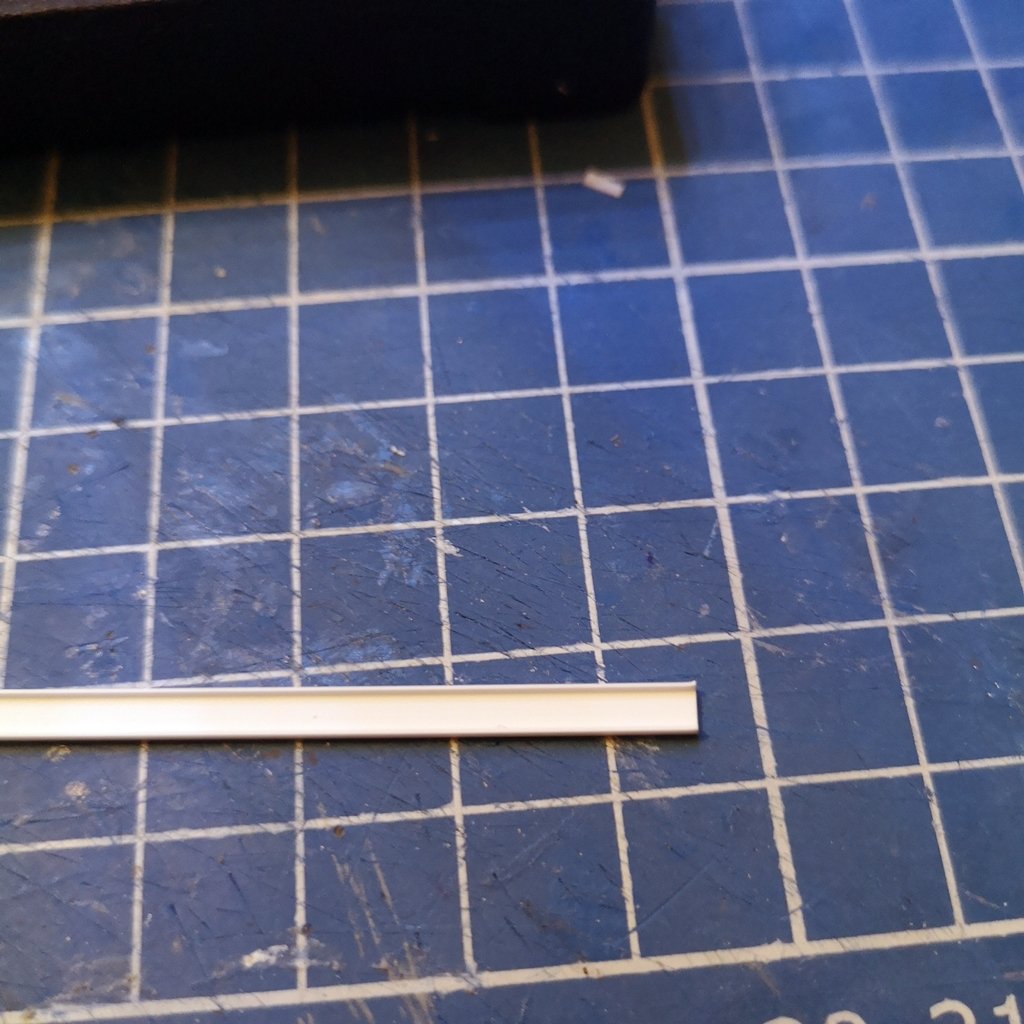

- profilato in plastica evergreen sezione a "U" larghezza 4 mm con laterali alti 1 mm

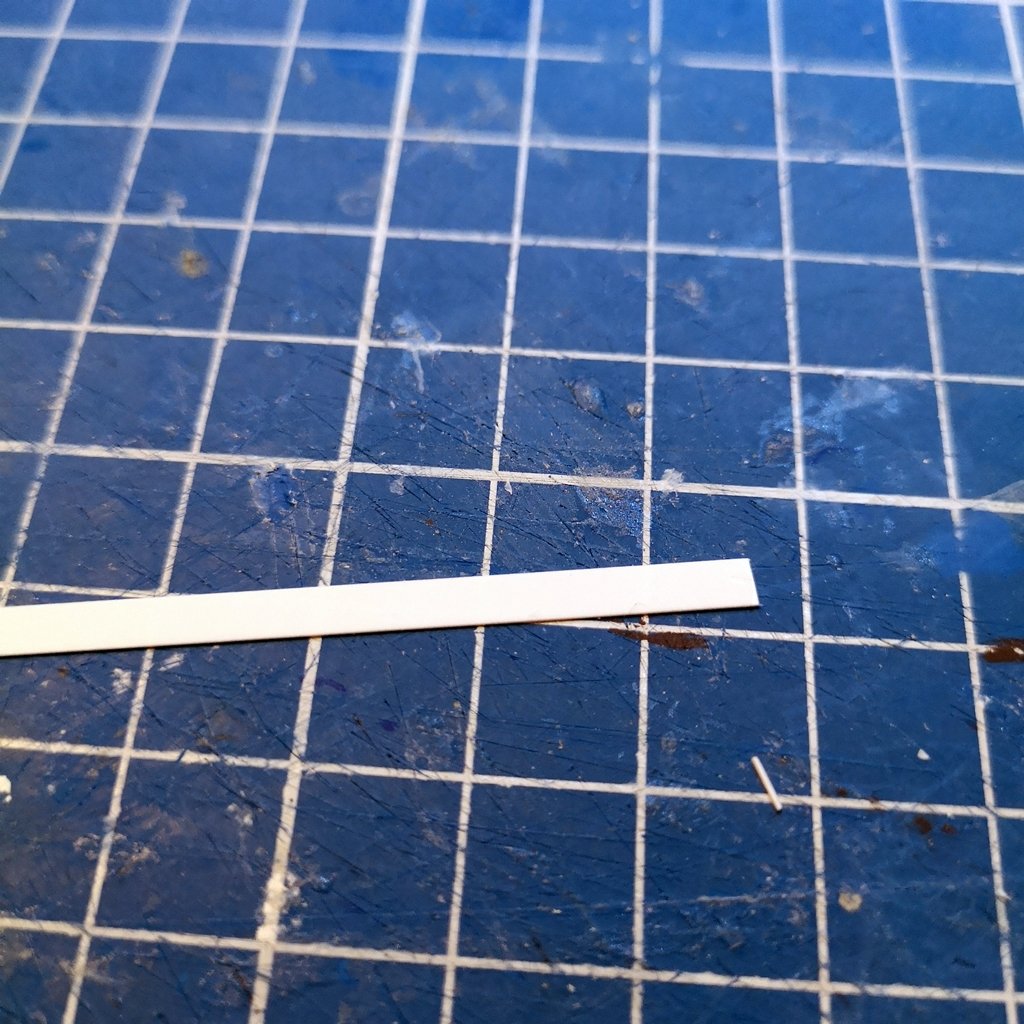

- profilato in plastica piatto evergreen larghezza 4 mm
- profilato in plastica evergreen sezione a "U" larghezza 2 mm con laterali alti 1 mm
- profilato in plastica evergreen sezione a "U" larghezza 1,5 mm con laterali alti 0,8 mm

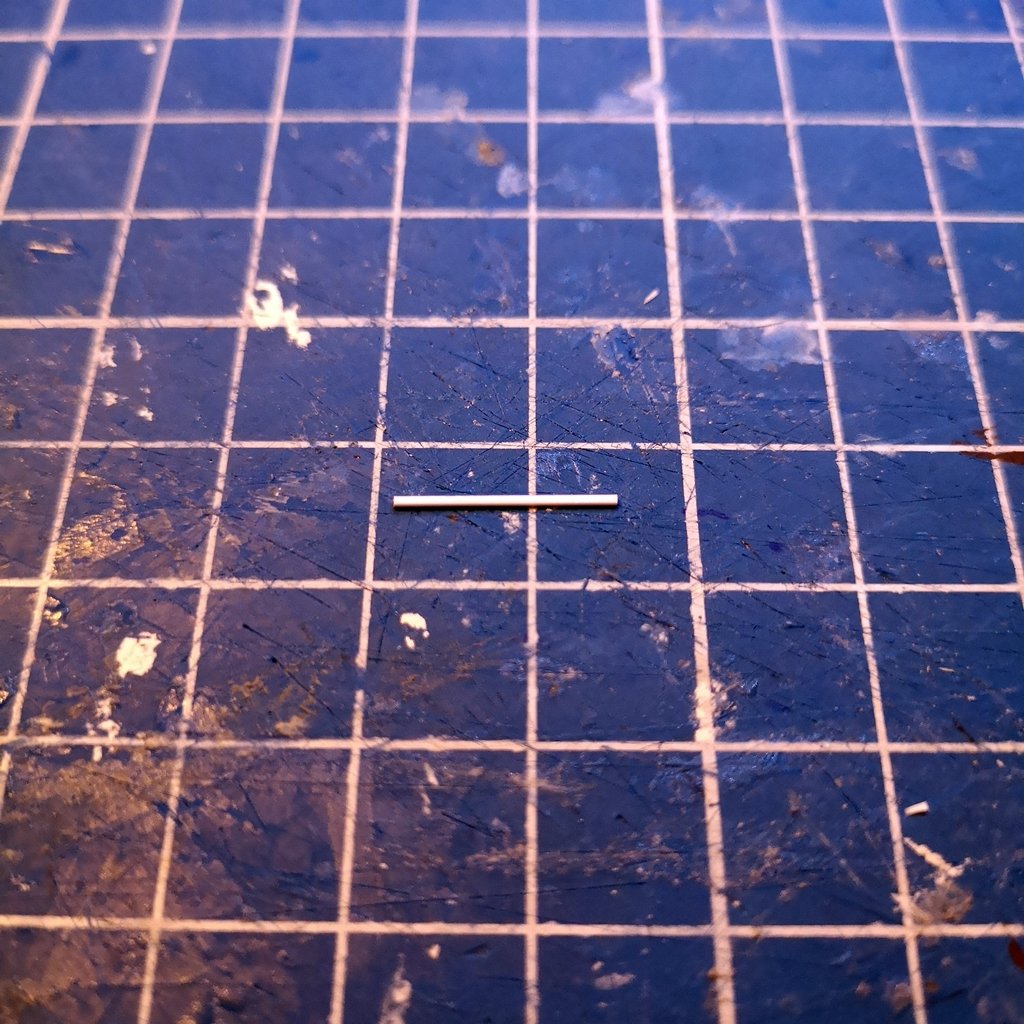

- fibra ottica lato luminoso da 1,5 mm

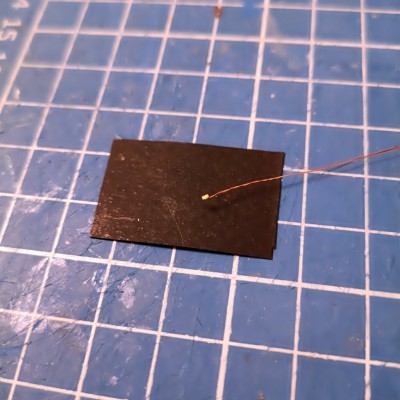

- microled da 0,8 mm luce fredda
- resistenza da 2,2 kohm
Realizzazione:

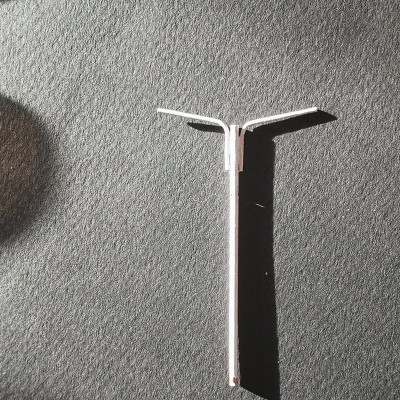

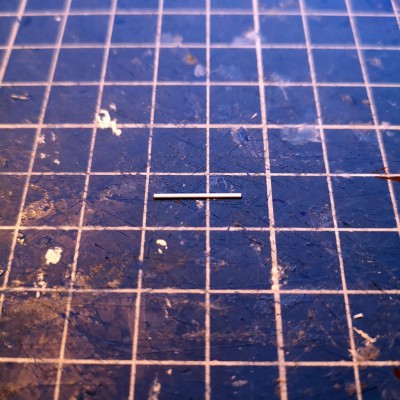

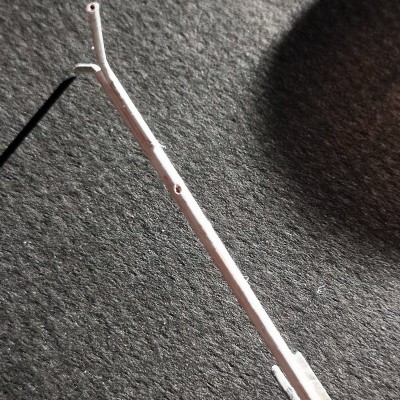

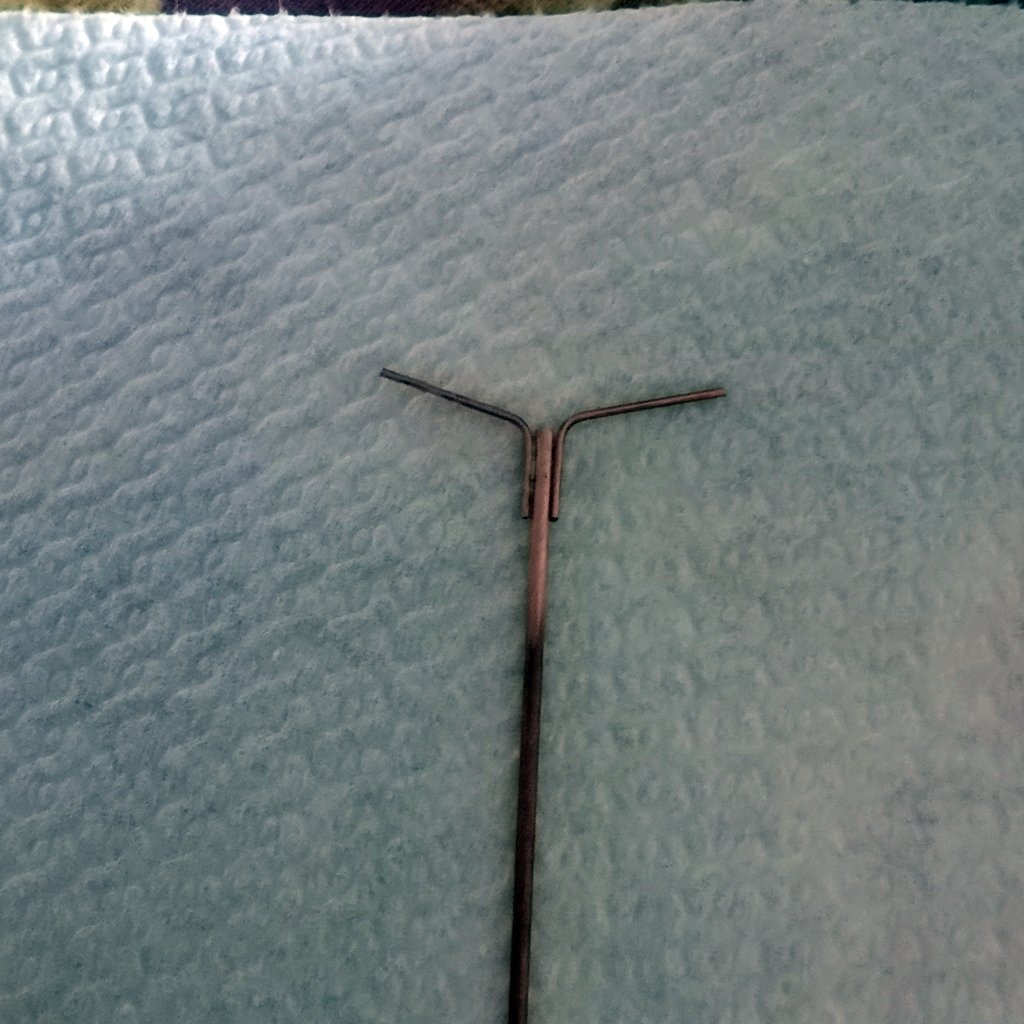

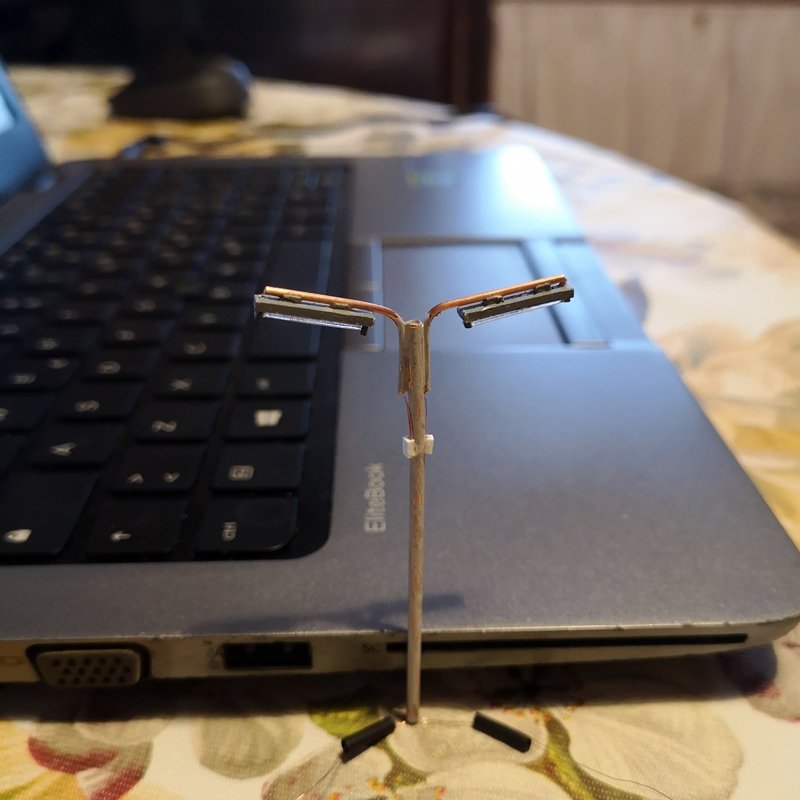

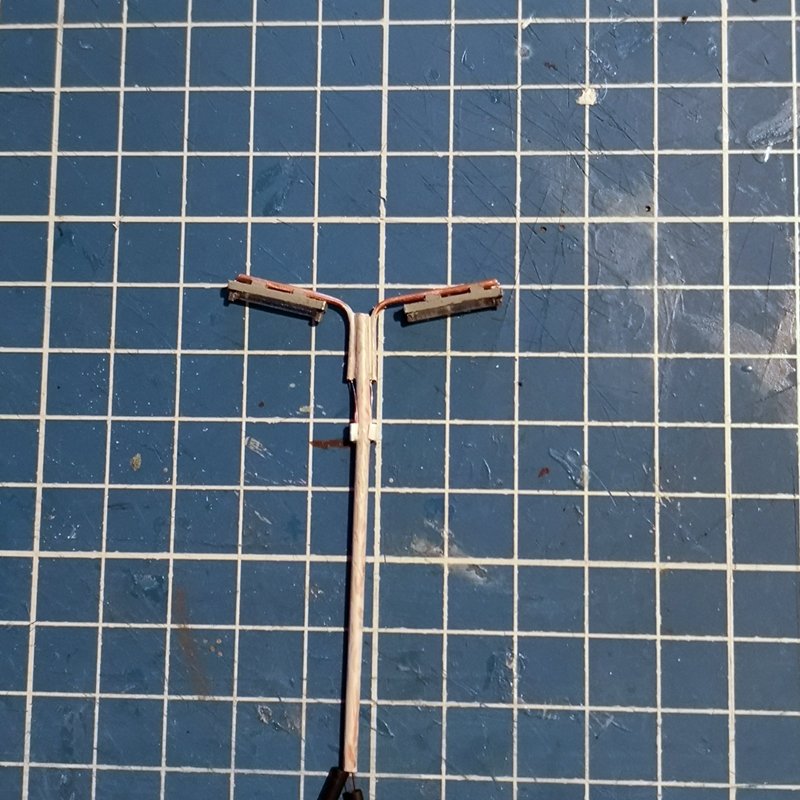

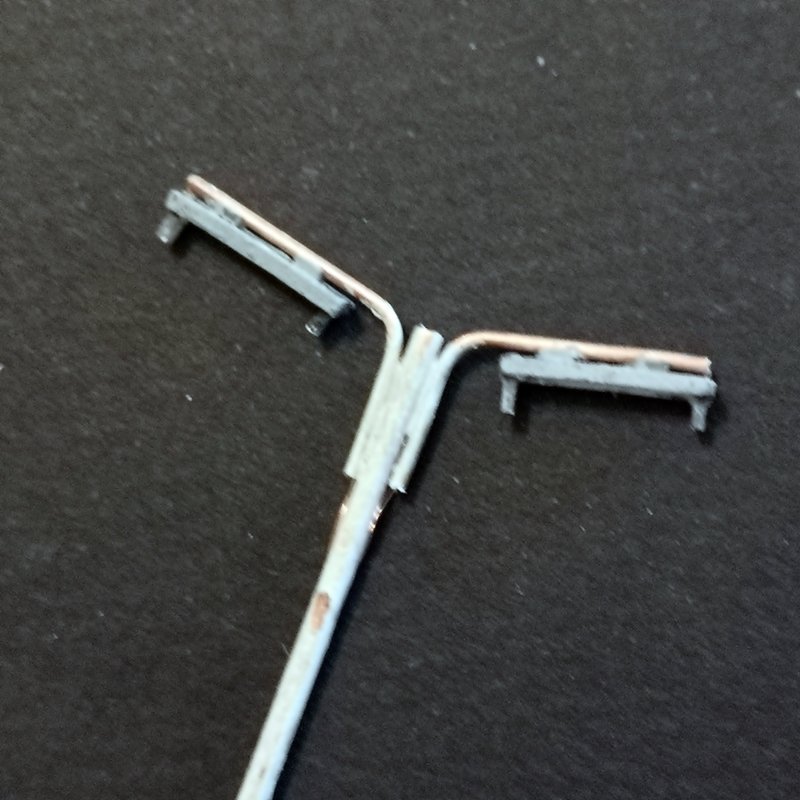

- palo centrale lunghezza 65 mm realizzato con tubo di rame diametro 2 mm
- braccio porta plafoniera lunghezza 27 mm circa piegato a 10 mm parte bassa e 17 mm parte della plafoniera realizzato con tubo di rame diametro 1 mm

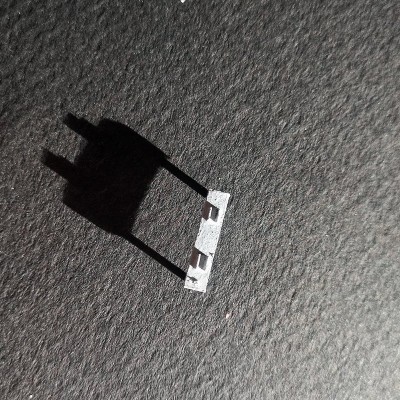

- saldatura di due bracci al palo centrale

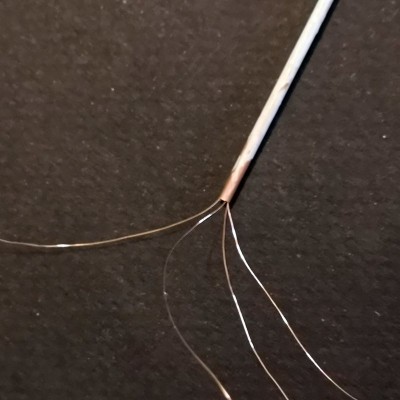

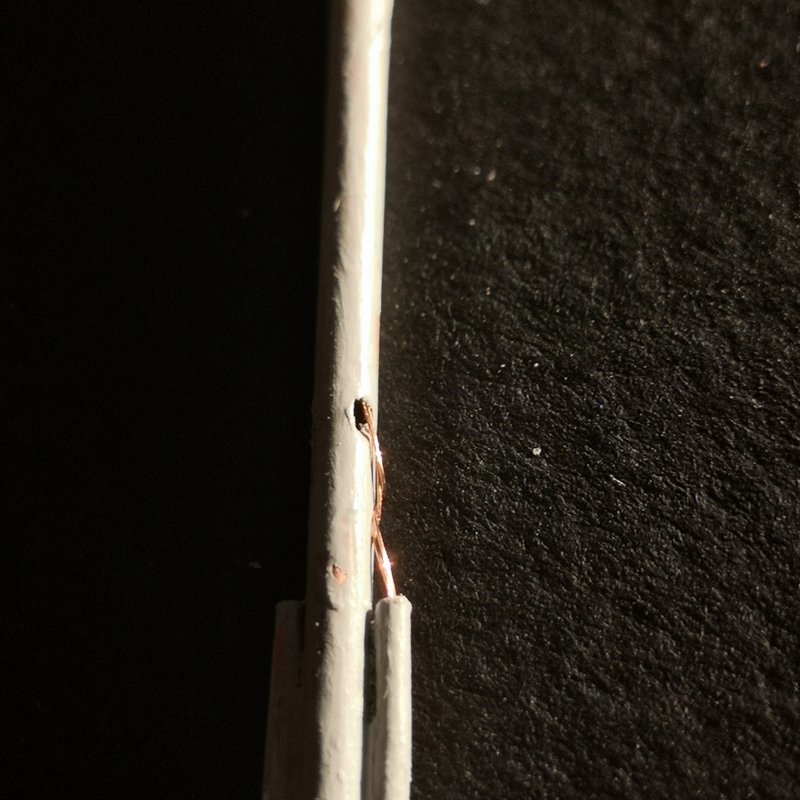

- due forature da 0,8 mm per il passaggio dei micro fili di rame dei micro led ---------------------------

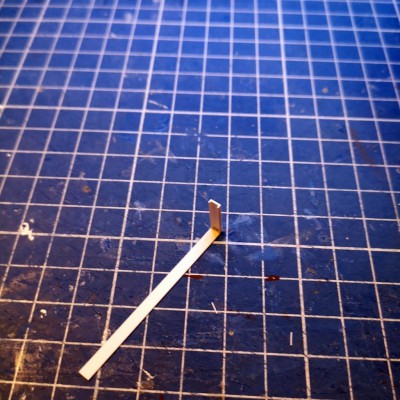

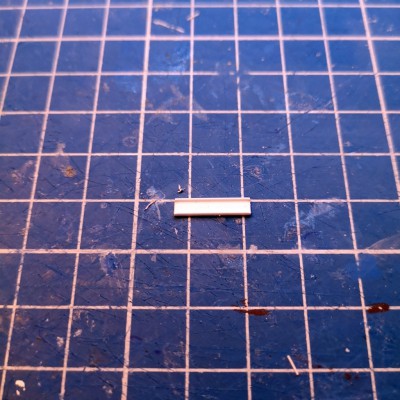

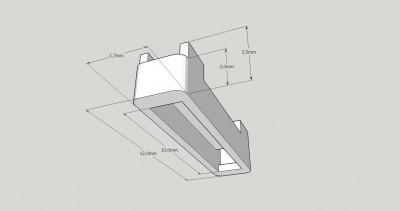

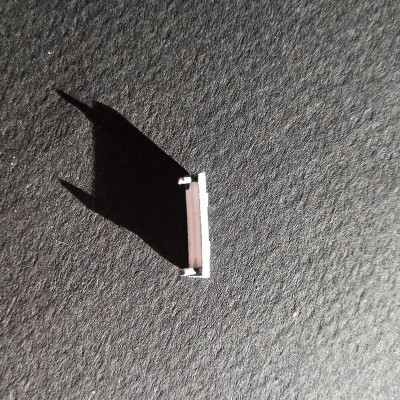

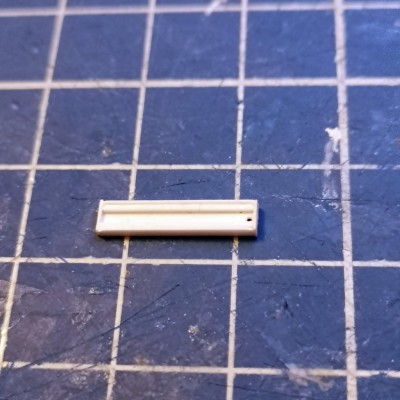

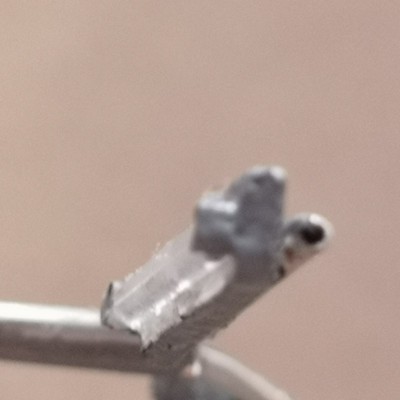

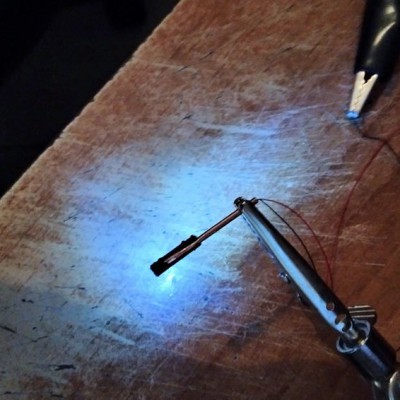

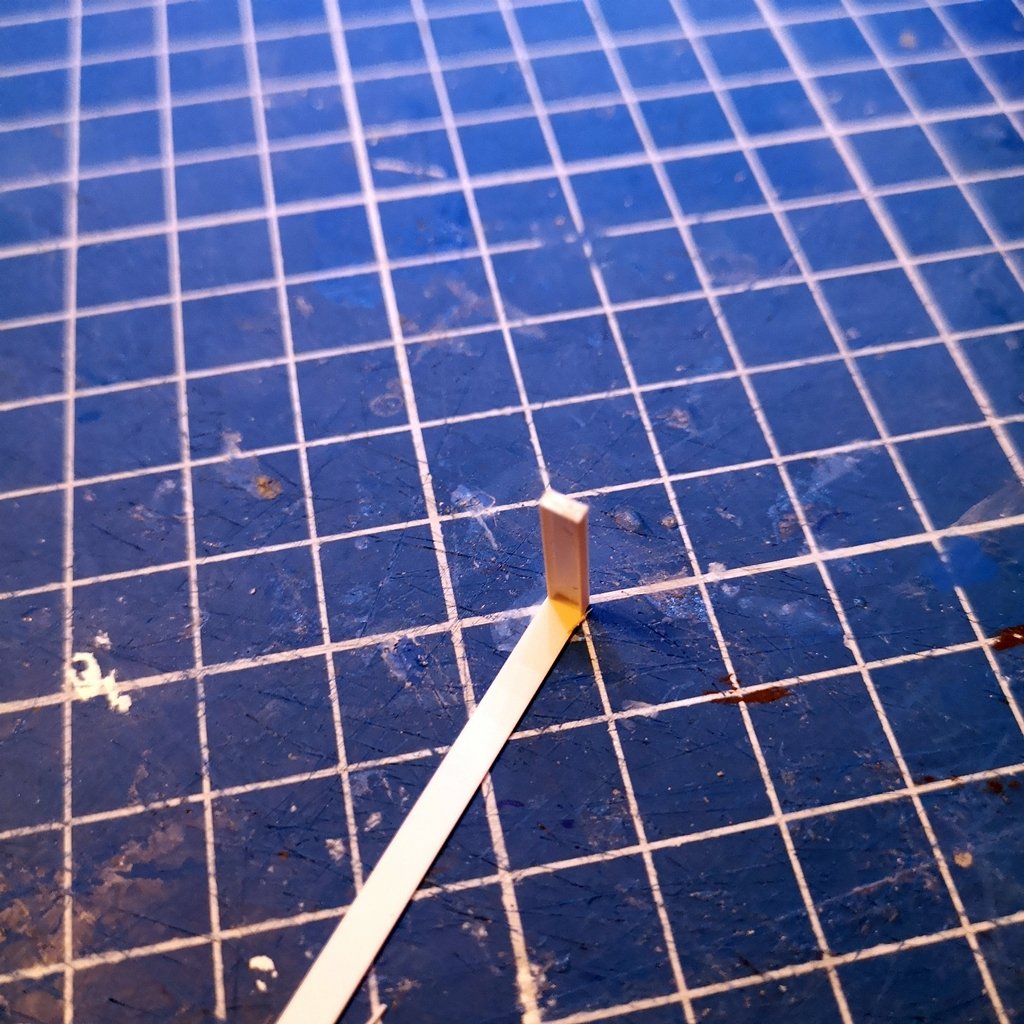

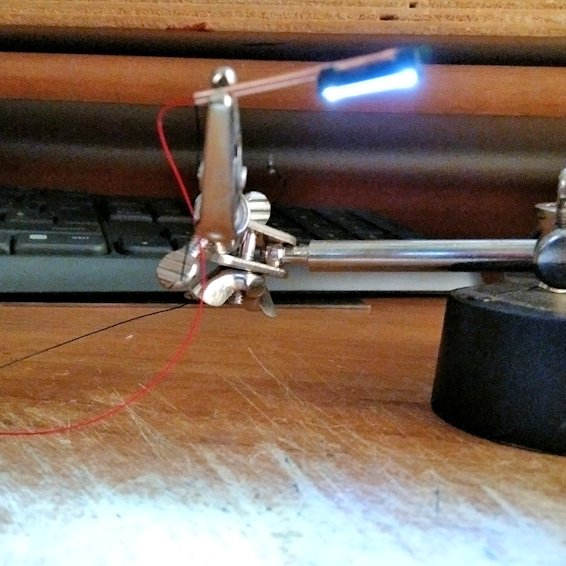

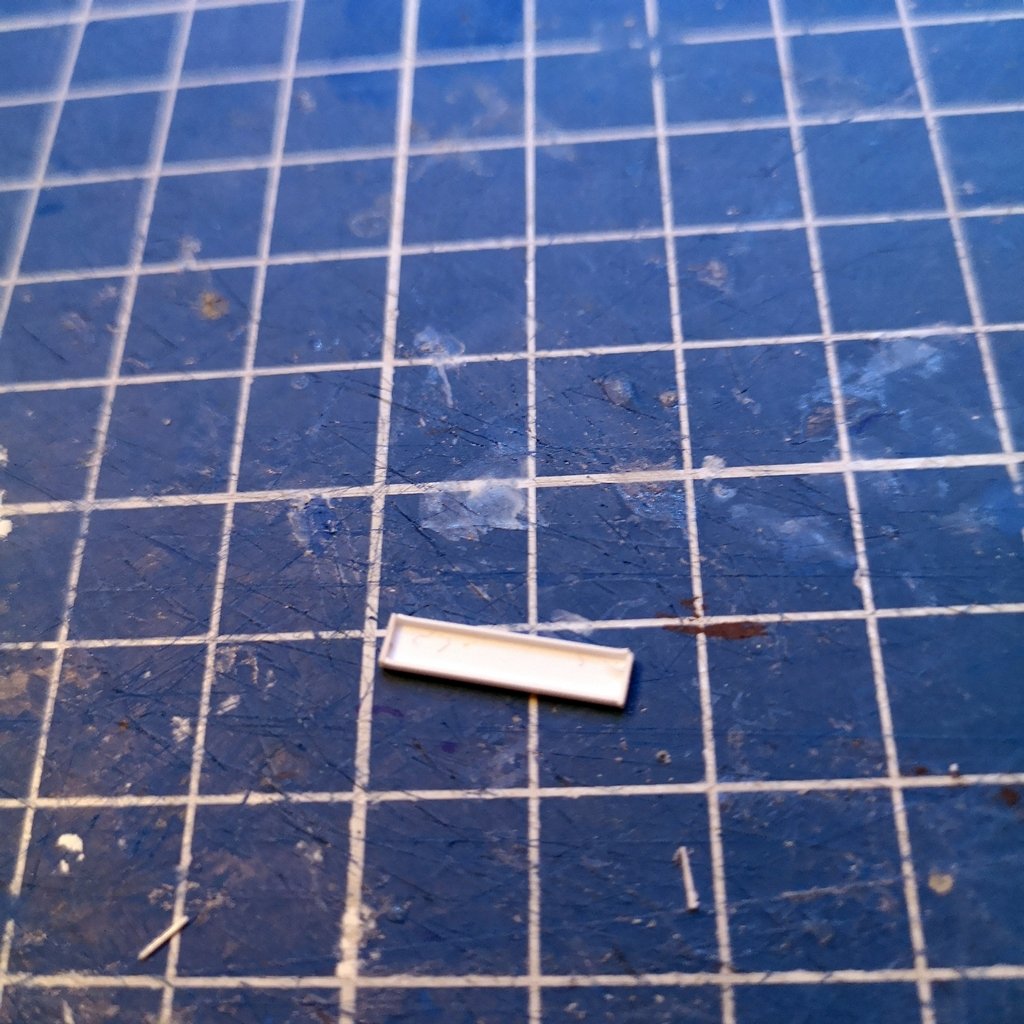

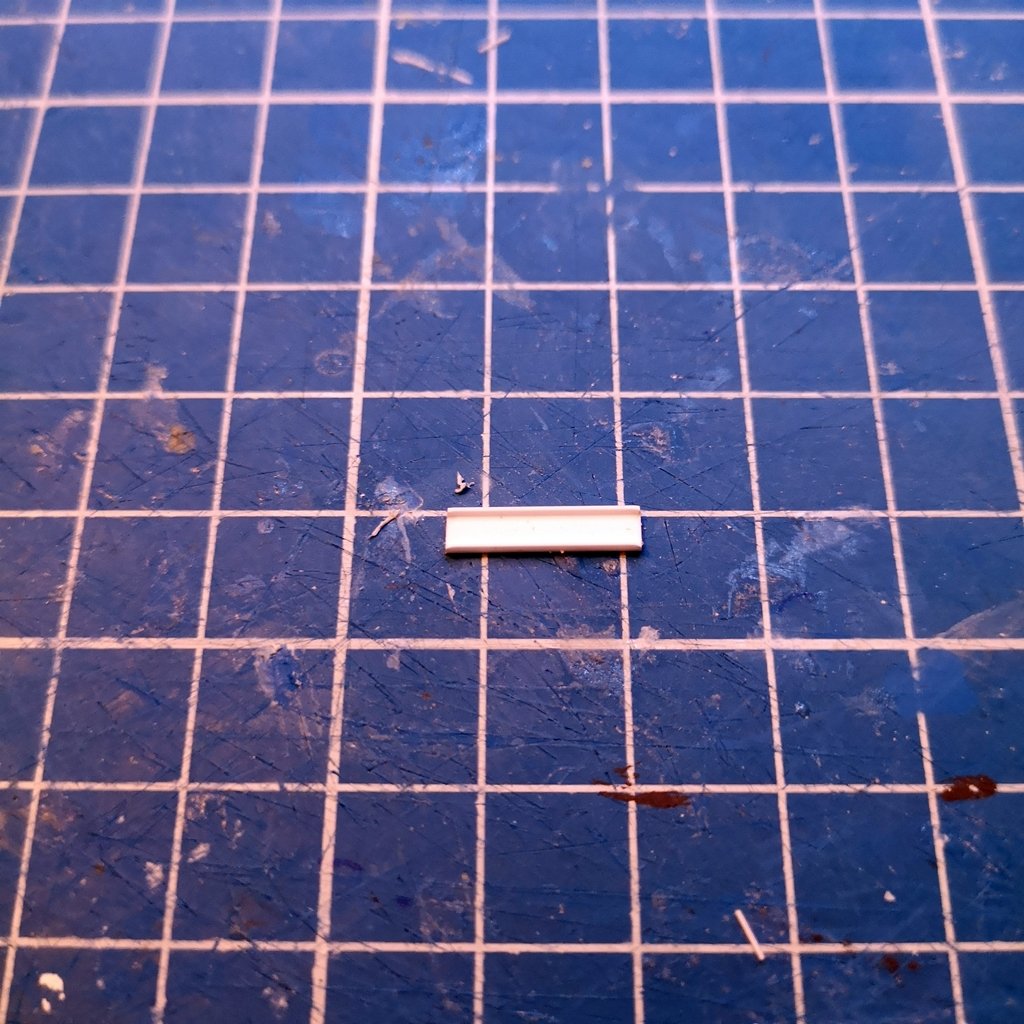

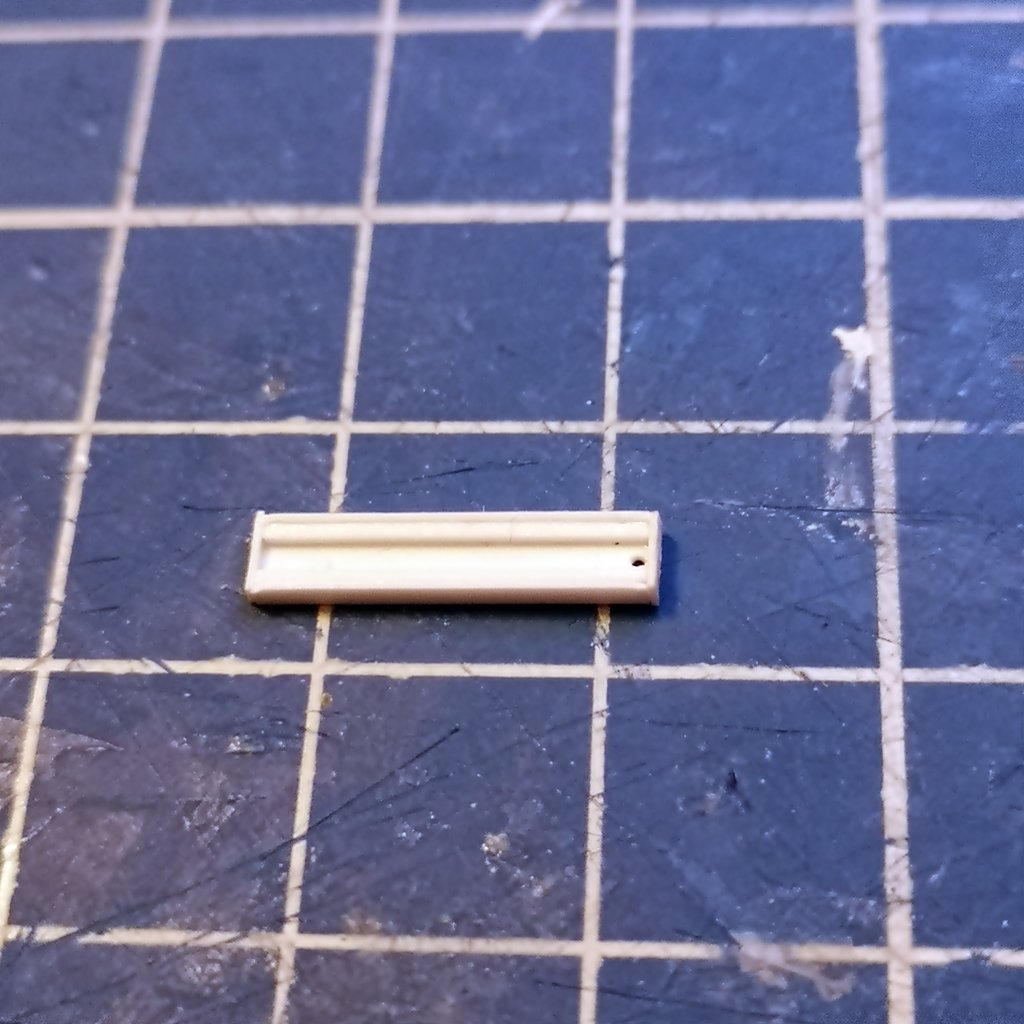

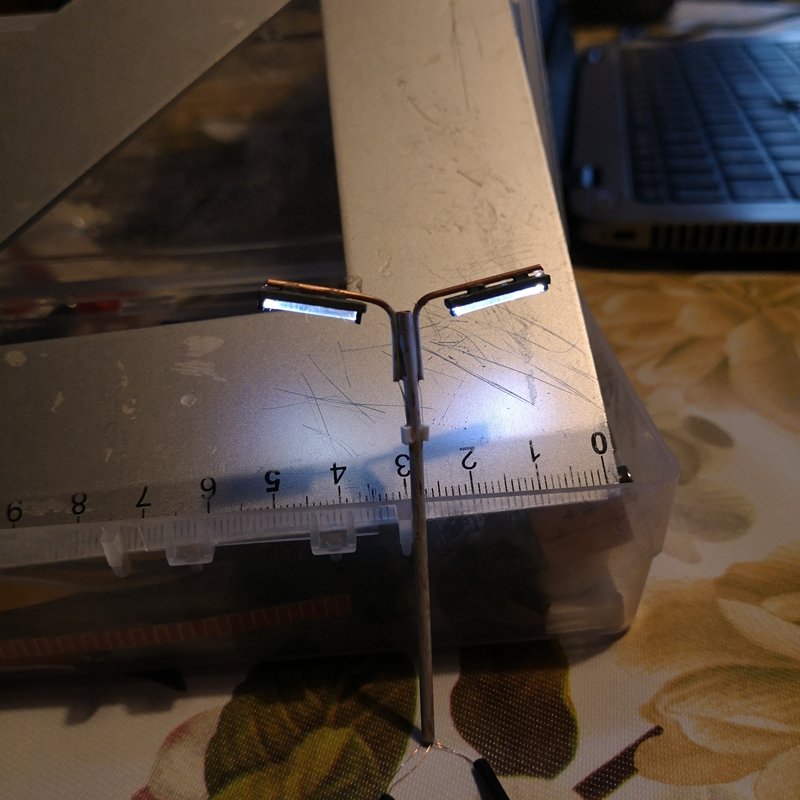

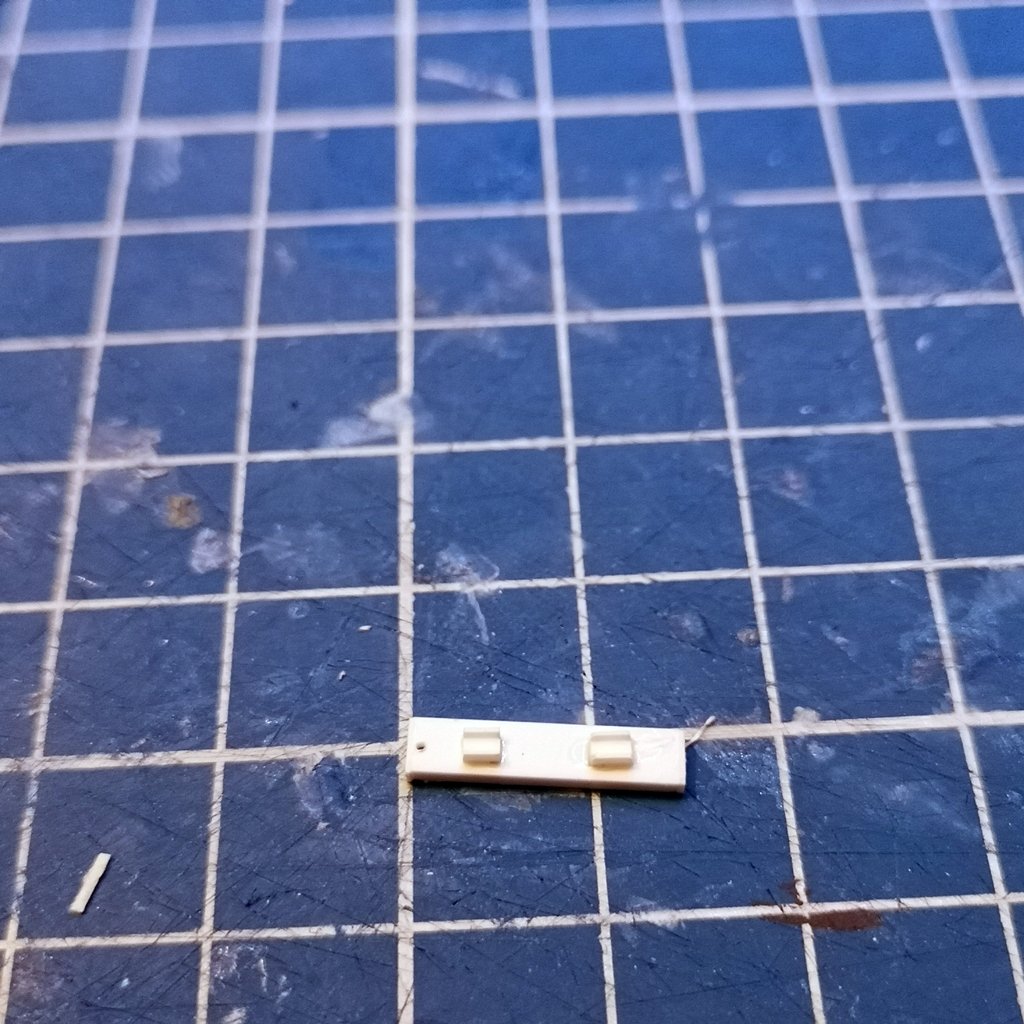

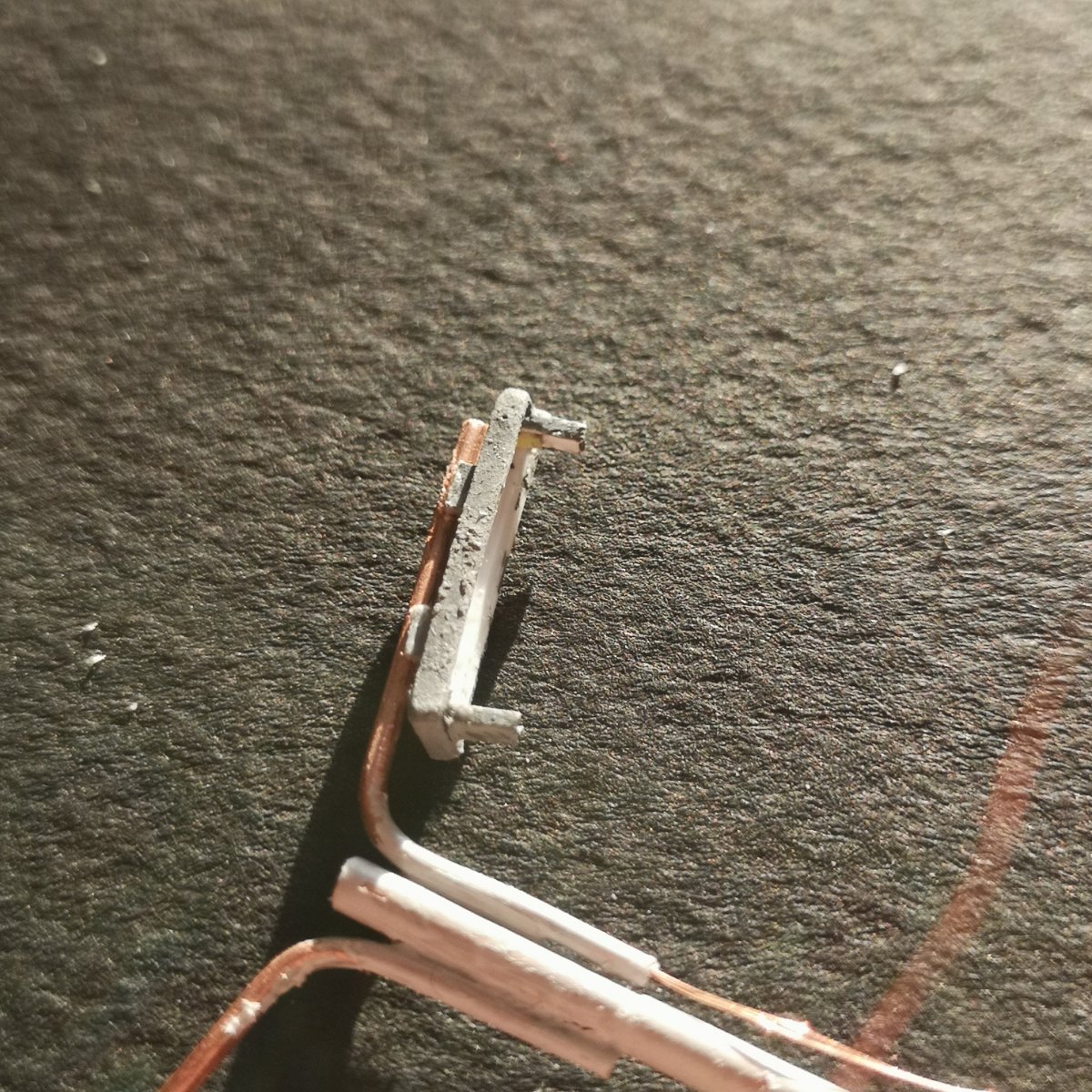

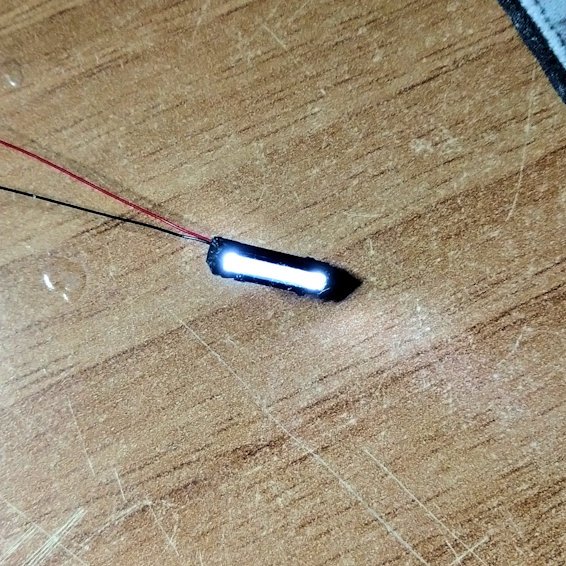

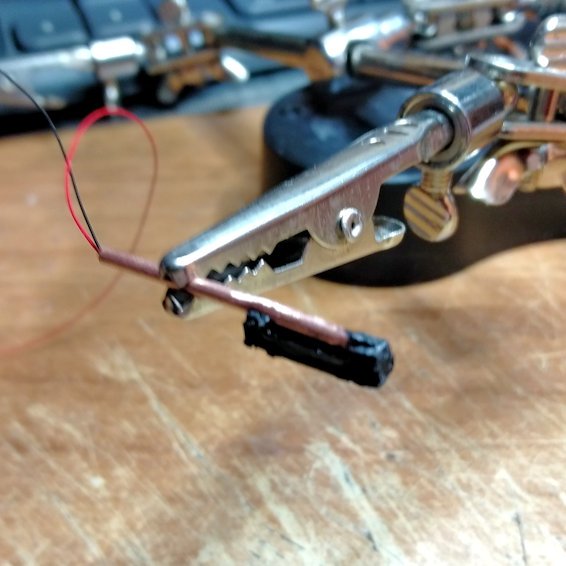

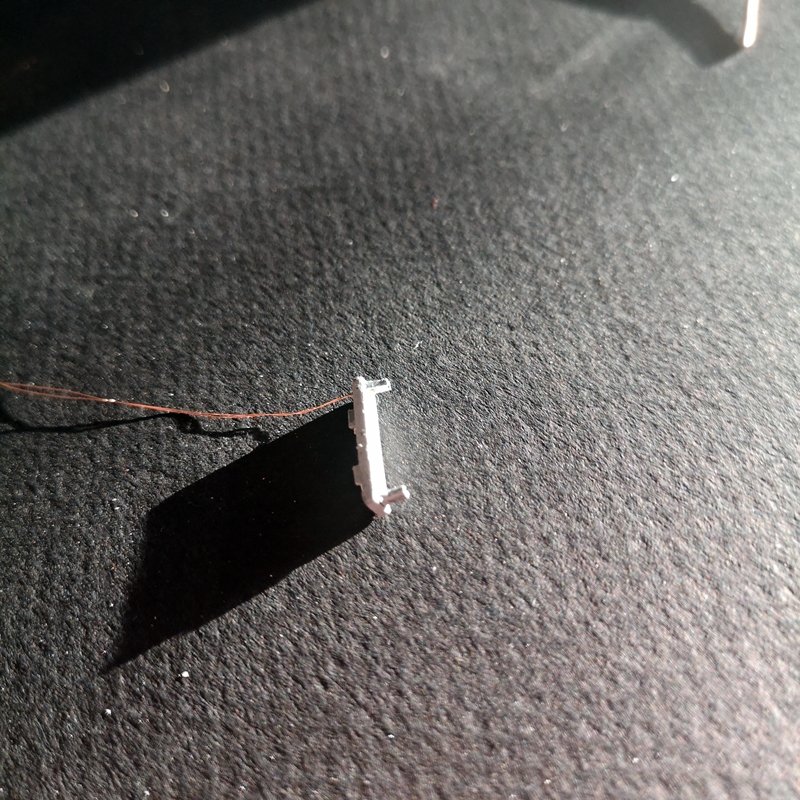

- base plafoniera lunghezza 14 mm larghezza 4 mm con laterali alti 1 mm - chiusura laterale plafoniera con profilato da 4 mm e rifilatura - inserimento guide interne per posizionamento fibra ottica e foratura da 0,5 mm per passaggio fili microled - inserimento supporti interni per microled e fibra ottica da 1,5 mm e supporti superiori per attacco al braccio portante da 2 mm - inserimento microled - incollaggio della plafoniera al braccio e cablaggio del filo all'interno dello stesso ed all'interno del palo centrale e coperti i fori del palo con profilato ad "U" da 2 mm - ripetizione di quanto sopra per l'altro braccio e cablaggio finale - inserimento della fibra ottica lunghezza 12 mm fissata con cianoacrilato gel, ma non è il collante ideale - prova luci con i microled in serie e resistenza da 2,2kohm
- sal727
- Messaggi: 4065
- Iscritto il: domenica 26 aprile 2015, 17:22
- Nome: Salvatore
- Regione: Emilia Romagna
- Città: Bologna
- Ruolo: Moderatore
- Stato: Non connesso
Re: Lampioni di stazione con effetto neon
come pieghi il tubo di rame da 1mm senza schiacciarlo nell'interno.
- adobel55
- Socio GAS TT
- Messaggi: 10981
- Iscritto il: venerdì 18 novembre 2011, 15:51
- Nome: Adolfo
- Regione: Lazio
- Città: Roma
- Ruolo: Moderatore
- Stato: Non connesso
Re: Lampioni di stazione con effetto neon
Grazie.
Per piegare il tubo di rame da 1 mm ho preso una bussola (carrucola) di modellismo navale, l'ho fissata con un chiodo su un pezzo di legno, poi ho tenuto fermo il tubicino fra il legno e la bussola con una mano e con un dito ho scorso lungo il tubo dal basso verso l'alto piegando il tubo all'interno della bussola fino ad ottenere l'angolo desiderato.
La bussola avendo gli angoli non permette lo schiacciamento del tubo.
Spero di essere riuscito a spiegarmi.
Ciao
- sal727
- Messaggi: 4065
- Iscritto il: domenica 26 aprile 2015, 17:22
- Nome: Salvatore
- Regione: Emilia Romagna
- Città: Bologna
- Ruolo: Moderatore
- Stato: Non connesso
Re: Lampioni di stazione con effetto neon
- adobel55
- Socio GAS TT
- Messaggi: 10981
- Iscritto il: venerdì 18 novembre 2011, 15:51
- Nome: Adolfo
- Regione: Lazio
- Città: Roma
- Ruolo: Moderatore
- Stato: Non connesso
Re: Lampioni di stazione con effetto neon
- Egidio
- Messaggi: 13789
- Iscritto il: giovedì 17 maggio 2012, 13:26
- Nome: Egidio
- Regione: Abruzzo
- Città: Ortona
- Stato: Non connesso
Re: Lampioni di stazione con effetto neon
- MrMassy86
- Socio GAS TT
- Messaggi: 15635
- Iscritto il: sabato 10 novembre 2012, 15:42
- Nome: Massimiliano
- Regione: Toscana
- Città: Capannori
- Ruolo: Moderatore
- Stato: Non connesso
Re: Lampioni di stazione con effetto neon
Massimiliano
- v200
- Messaggi: 10391
- Iscritto il: domenica 3 maggio 2015, 18:31
- Nome: roberto
- Regione: Piemonte
- Città: Torino
- Ruolo: Moderatore
- Stato: Non connesso
Re: Lampioni di stazione con effetto neon
- adobel55
- Socio GAS TT
- Messaggi: 10981
- Iscritto il: venerdì 18 novembre 2011, 15:51
- Nome: Adolfo
- Regione: Lazio
- Città: Roma
- Ruolo: Moderatore
- Stato: Non connesso
Re: Lampioni di stazione con effetto neon
- v200
- Messaggi: 10391
- Iscritto il: domenica 3 maggio 2015, 18:31
- Nome: roberto
- Regione: Piemonte
- Città: Torino
- Ruolo: Moderatore
- Stato: Non connesso
Re: Lampioni di stazione con effetto neon
- fabio
- Messaggi: 1366
- Iscritto il: lunedì 17 dicembre 2012, 14:16
- Nome: fabio
- Regione: Lazio
- Città: roma
- Stato: Non connesso
Re: Lampioni di stazione con effetto neon
bel lavoro !
in pratica hai costruito una piega tubi manuale
GFRS Gruppo Fermodellistico Romano Sogliola
- adobel55
- Socio GAS TT
- Messaggi: 10981
- Iscritto il: venerdì 18 novembre 2011, 15:51
- Nome: Adolfo
- Regione: Lazio
- Città: Roma
- Ruolo: Moderatore
- Stato: Non connesso
Re: Lampioni di stazione con effetto neon
Grazie
