IDEE DA REALIZZARE IN 120cm x 80cm -TT of course!
Moderatore: Andrea
- STEFANO T
- Messaggi: 436
- Iscritto il: martedì 22 gennaio 2013, 19:15
- Nome: STEFANO
- Regione: Umbria
- Città: TERNI
- Età: 60
- Stato: Non connesso
Re: IDEE DA REALIZZARE IN 120cm x 80cm -TT of course!
I quattro "dritti" li avevo comprati tempo fa io, insieme ai flessibili.
Per quanto riguarda i deviatoi, quelli da montare sono uguali a quelli montati.
Spero di essere stato abbastanza completo e,per il tuo prezioso aiuto, non smetterò di ringraziarti.
- cf69
- Messaggi: 2002
- Iscritto il: venerdì 20 gennaio 2012, 13:37
- Nome: Fabio
- Regione: Sicilia
- Città: Palermo
- Stato: Non connesso
Re: IDEE DA REALIZZARE IN 120cm x 80cm -TT of course!
Mi agevoleresti parecchio il lavoro.
Ti invito ad esaminare il tracciato che ho proposto e se desideri qualche modifica, non hai che da chiedere.
La Mia “Sottostazione Elettrica F.S.” - La Mia "PACIFIC 6001 P.L.M." - Il Mio Canale Youtube
- Andrea
- Socio GAS TT
- Messaggi: 23343
- Iscritto il: mercoledì 26 ottobre 2011, 19:42
- Nome: Andrea
- Regione: Lombardia
- Città: Milano
- Ruolo: Amministratore
- Stato: Non connesso
Re: IDEE DA REALIZZARE IN 120cm x 80cm -TT of course!
Per quanto riguarda il progetto, vedrai che il mago (Fabio) farà miracoli!
![Wink :wink:](./images/smilies/icon_wink.gif)
- cf69
- Messaggi: 2002
- Iscritto il: venerdì 20 gennaio 2012, 13:37
- Nome: Fabio
- Regione: Sicilia
- Città: Palermo
- Stato: Non connesso
Re: IDEE DA REALIZZARE IN 120cm x 80cm -TT of course!

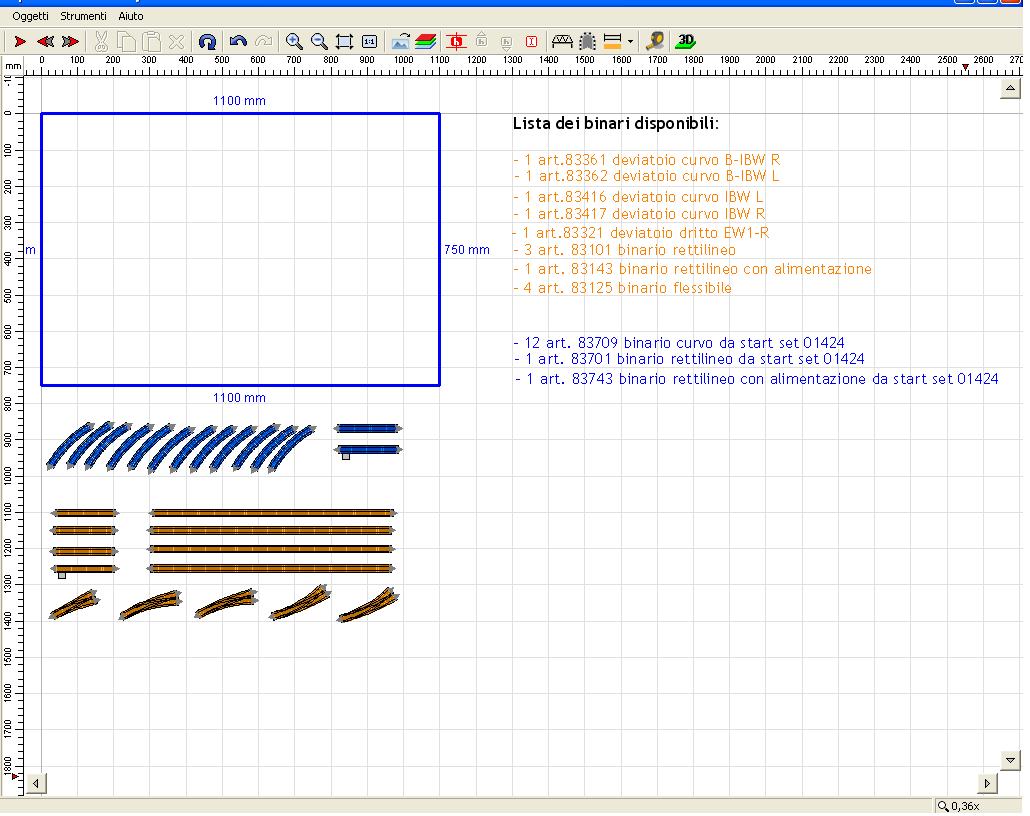

Nel file di SCARM ci sono tutti i "pezzi" in possesso di Stefano, compreso il piano di base, basta mettersi sul "pavimento di SCARM", fare correre la fantasia e montare i binari come facevamo da piccoli. [:I]
Immagine:Binari disponibili
134,02 KB
File SCARM per il dowload:
StefanoT_Binari disponibili.zip (1,82 KB)
La Mia “Sottostazione Elettrica F.S.” - La Mia "PACIFIC 6001 P.L.M." - Il Mio Canale Youtube
- STEFANO T
- Messaggi: 436
- Iscritto il: martedì 22 gennaio 2013, 19:15
- Nome: STEFANO
- Regione: Umbria
- Città: TERNI
- Età: 60
- Stato: Non connesso
Re: IDEE DA REALIZZARE IN 120cm x 80cm -TT of course!
Ora non mi resta che provare e riprovare e mettere sulla tavola l'idea.
Stranamente, mi sento come uno scolaretto il primo giorno di scuola.
Mah! sarà l'età!
Ah! Un'altra cosa...
... tirando fuori quei pochi carri che ho, ho notato che quello col telone (vedi foto ad inizio discussione) ha i ganci diversi rispetto a quelli dello start set. Nella mia ignoranza chiedo: si possono sostituire con gli altri? E se si, come?
- adobel55
- Socio GAS TT
- Messaggi: 10980
- Iscritto il: venerdì 18 novembre 2011, 15:51
- Nome: Adolfo
- Regione: Lazio
- Città: Roma
- Ruolo: Moderatore
- Stato: Non connesso
Re: IDEE DA REALIZZARE IN 120cm x 80cm -TT of course!
Su Lippe ci sono i ganci di ricambio in TT, trova quelli che ti servono ed il gioco è fatto.
Ciao.
Adolfo
- cf69
- Messaggi: 2002
- Iscritto il: venerdì 20 gennaio 2012, 13:37
- Nome: Fabio
- Regione: Sicilia
- Città: Palermo
- Stato: Non connesso
Re: IDEE DA REALIZZARE IN 120cm x 80cm -TT of course!
Sono rimasti fuori un paio di rettilinei e di curve (binari in grigio) per un totale di 1200mm, altri due flessibili dovrebbero bastare.
Quando aprite il file utilizzate il pusante per i Livelli/Strati, servirà a nascondere ciò che non si desidera e faciliterà la comprensione del disegno.
Naturalmente non mi sono preoccupato molto della scenografia, siete tutti più bravi di me.........[:I]

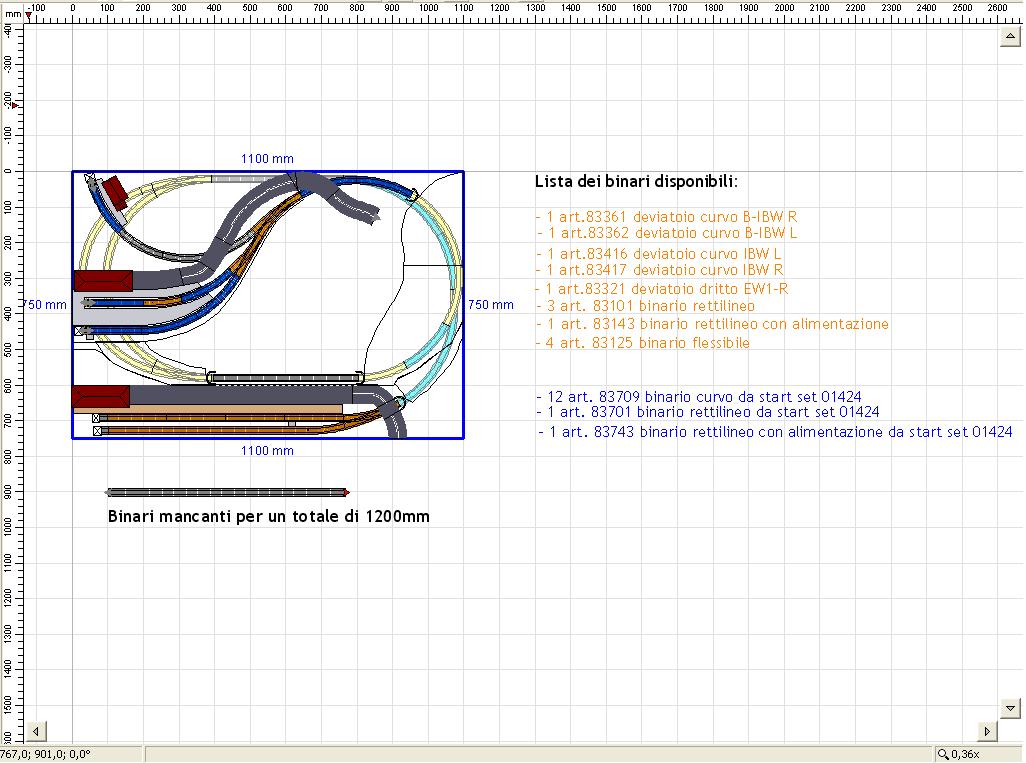

Immagine:Vista in pianta v.01
133,17 KB

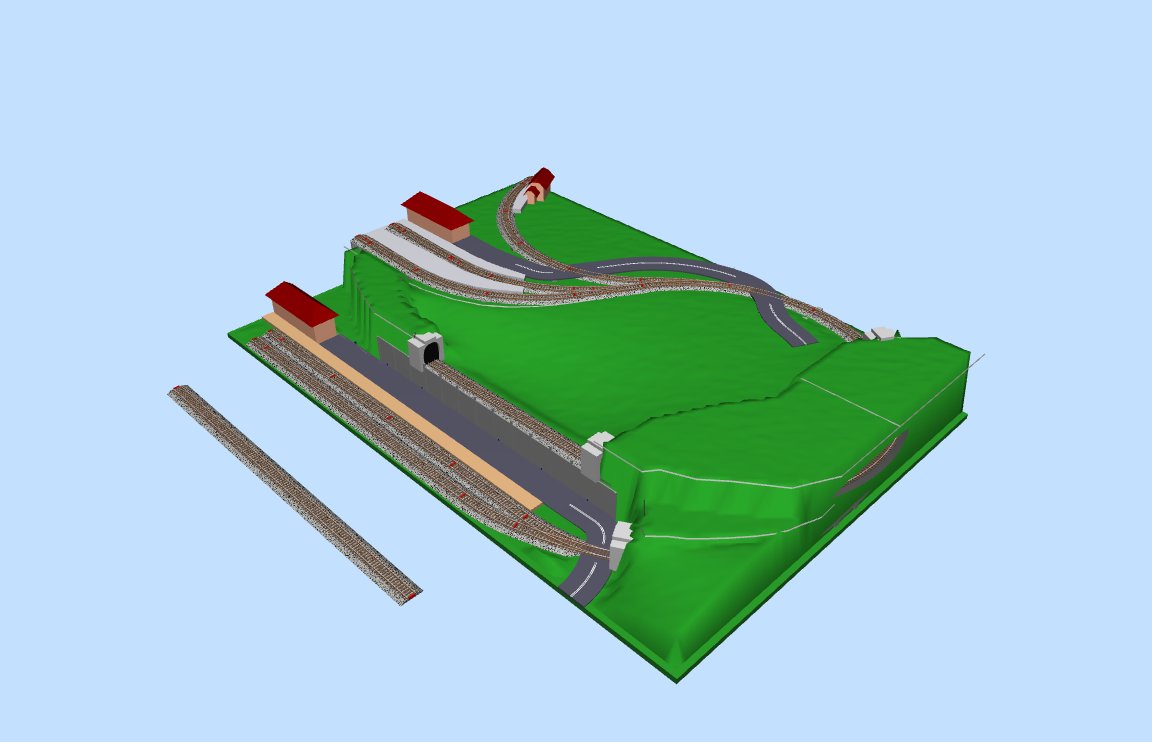

Immagine: Vista 3D v.01
![Immagine](http://www.scalatt.it/public/data/cf69/201533174518_Vista%203D_01.jpg)
64,9 KB
File SCARM per il download:
StefanoT_01.zip (7,02 KB)
Buon Lavoro!
La Mia “Sottostazione Elettrica F.S.” - La Mia "PACIFIC 6001 P.L.M." - Il Mio Canale Youtube
- STEFANO T
- Messaggi: 436
- Iscritto il: martedì 22 gennaio 2013, 19:15
- Nome: STEFANO
- Regione: Umbria
- Città: TERNI
- Età: 60
- Stato: Non connesso
Re: IDEE DA REALIZZARE IN 120cm x 80cm -TT of course!
Perdona la mia inettitudine.
- cf69
- Messaggi: 2002
- Iscritto il: venerdì 20 gennaio 2012, 13:37
- Nome: Fabio
- Regione: Sicilia
- Città: Palermo
- Stato: Non connesso
Re: IDEE DA REALIZZARE IN 120cm x 80cm -TT of course!
Non hai lo spazio sufficiente, per cui le curve interne si restringono fino al raggio minimo del flessibile pari a 250mm (credo che sia troppo poco pure per la TT), per lo stesso motivo non si riesce a dare la corretta pendenza alle rampe e se lo si fà..... si ottiene troppo poco spazio nel punto d'incrocio tra le due linee.
Rimangono inutilizzati tre deviatoi (2 curvi e il dritto) e il tutto risulta poco giocabile, l'equivalente del cerchio di binari che hai adesso, anche il binario di raddoppio in stazione è molto corto.
Non ho inserito il tratto curvo in basso nella parte nascosta, per poter utilizzare i binari retti in tuo possesso.
Naturalmente ho espresso il mio pensiero, il plastico è tuo e deve soddisfare i tuoi desideri, di seguito le immagini ed il file relativo:

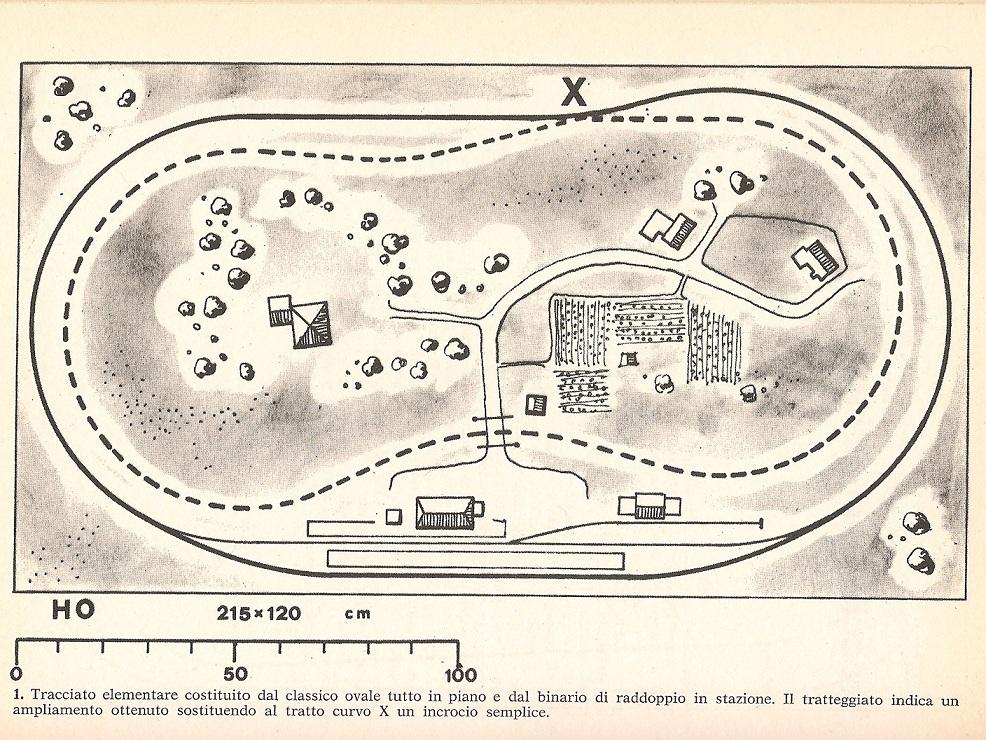

Immagine: Idea plastico
![Immagine](http://www.scalatt.it/public/data/cf69/201535152236_2014616131514_idea_plastico.jpg)
362,87 KB

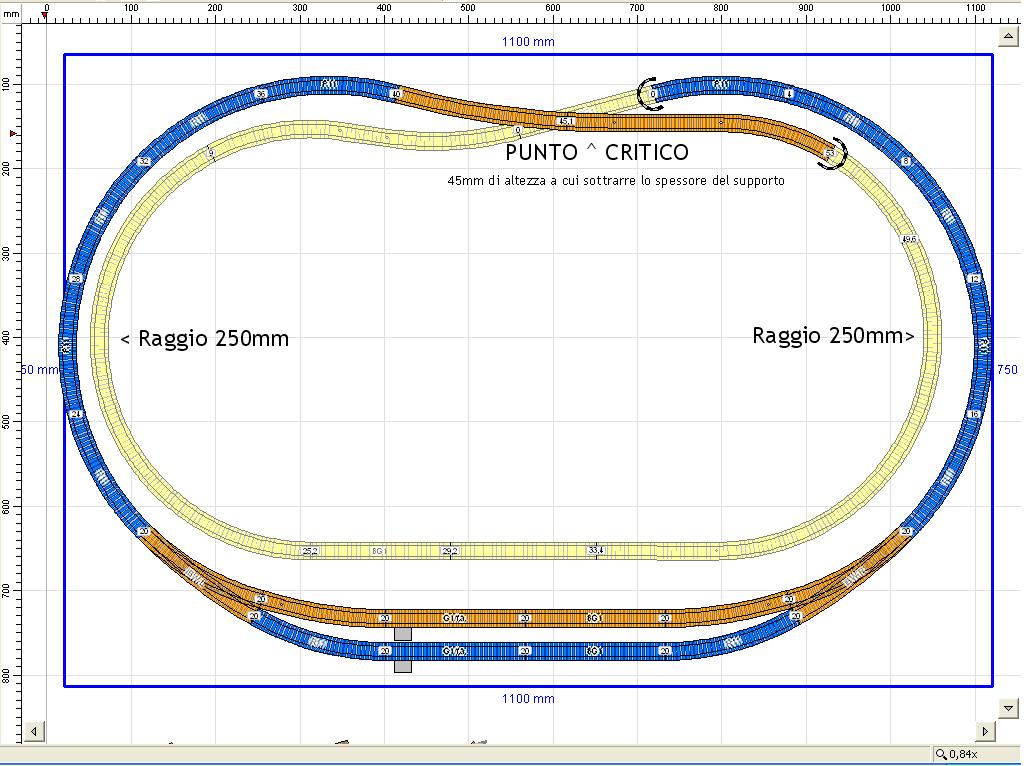

Immagine:Vista in pianta
135,19 KB

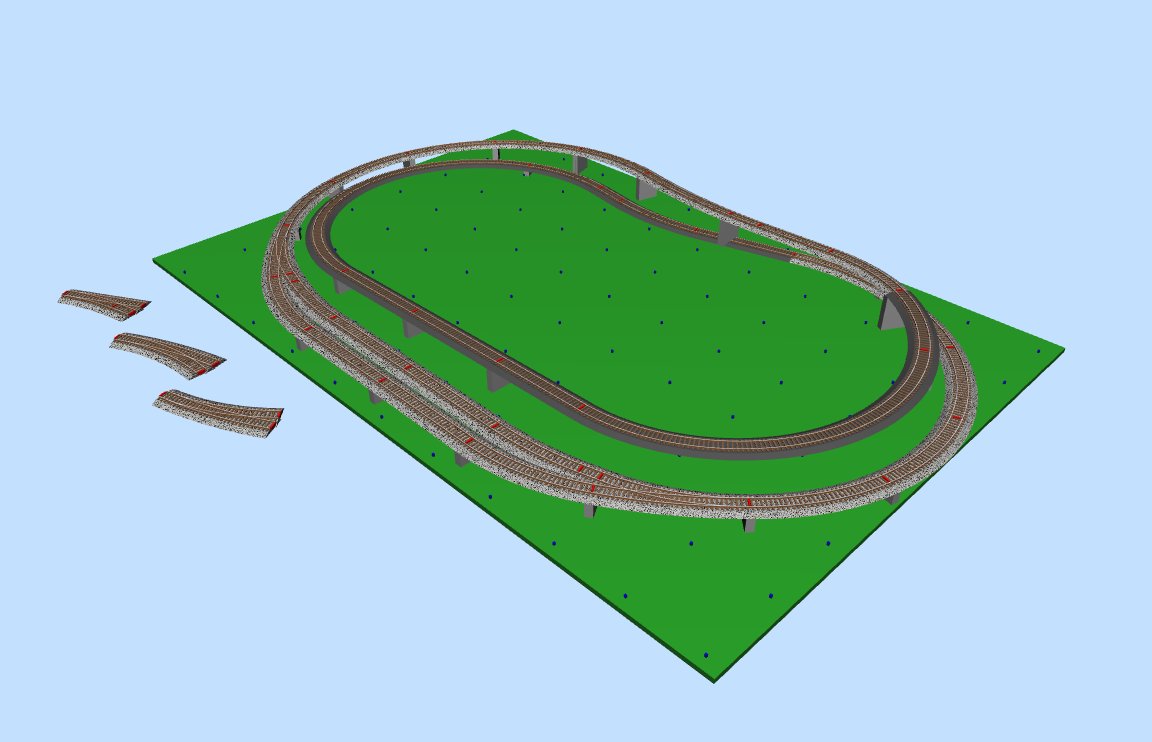

Immagine:Vista 3D
![Immagine](http://www.scalatt.it/public/data/cf69/201535152351_Vista%203D%20idea_plastico.jpg)
72,96 KB
File SCARM per il download:
StefanoT_idea_plastico.zip (2,64 KB)
La Mia “Sottostazione Elettrica F.S.” - La Mia "PACIFIC 6001 P.L.M." - Il Mio Canale Youtube
- STEFANO T
- Messaggi: 436
- Iscritto il: martedì 22 gennaio 2013, 19:15
- Nome: STEFANO
- Regione: Umbria
- Città: TERNI
- Età: 60
- Stato: Non connesso
Re: IDEE DA REALIZZARE IN 120cm x 80cm -TT of course!
![Cool :cool:](./images/smilies/icon_cool.gif)
Ma per azionare i deviatoi Tillig devo, per forza, acquistare a parte l'azionamento, sia esso manuale che elettrico?
- Riccardo
- Socio GAS TT
- Messaggi: 5625
- Iscritto il: domenica 11 dicembre 2011, 9:26
- Nome: Riccardo
- Regione: Lombardia
- Città: Milano
- Età: 20
- Stato: Non connesso
Re: IDEE DA REALIZZARE IN 120cm x 80cm -TT of course!
vedo questa bellissima discussione con degli ottimi progetti !!!!
Bene, ti sei buTTato alla grande !!!
![Cool :cool:](./images/smilies/icon_cool.gif)
![Cool :cool:](./images/smilies/icon_cool.gif)
- STEFANO T
- Messaggi: 436
- Iscritto il: martedì 22 gennaio 2013, 19:15
- Nome: STEFANO
- Regione: Umbria
- Città: TERNI
- Età: 60
- Stato: Non connesso
Re: IDEE DA REALIZZARE IN 120cm x 80cm -TT of course!

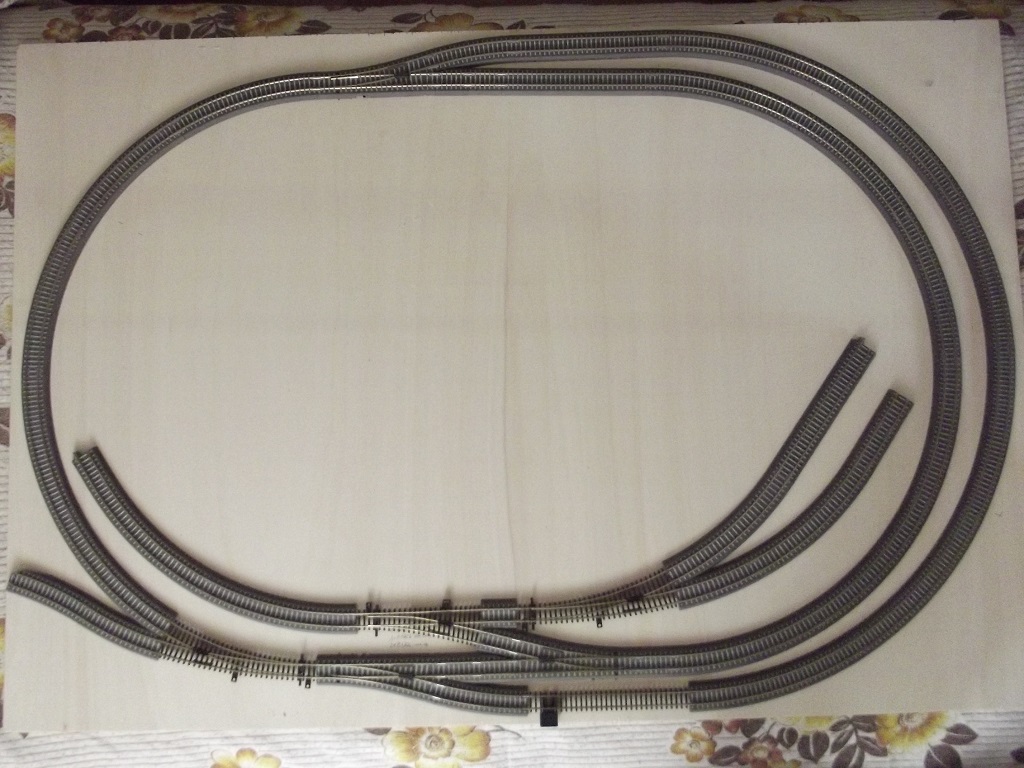

Immagine:
321,65 KB
Passo ora ad illustrare quelle che sono le mie idee...
... Linea termica con ambientazione anni '80/'90, zona medio-collinare interna, scarsamente abitata con piccola stazione da porre nell'angolo in basso a destra. Il tracciato, nella parte del raddoppio, fino alla stazione di cui sopra, sarà coperto da un rilievo. Una rimessa locomotive su uno dei tronchini interni sempre di destra che serve alla loco da manovra impegnata a spostare i carri per il magazzino merci, situato a ridosso del tronchino interno di sinistra, che movimenta una discreta quantità di prodotti agricoli e di sementi per gli agricoltori dei dintorni.
A questo punto, prima di chiedere aiuto per la parte elettrica e per il posizionamento di tutti gli annessi e connessi ferroviari, mi piacerebbe sapere la Vostra opinione.
Tutto sarà gradito, critiche, incoraggiamenti, sberleffi, pernacchie e quant'altro, perché tutto serve per imparare...
- adobel55
- Socio GAS TT
- Messaggi: 10980
- Iscritto il: venerdì 18 novembre 2011, 15:51
- Nome: Adolfo
- Regione: Lazio
- Città: Roma
- Ruolo: Moderatore
- Stato: Non connesso
Re: IDEE DA REALIZZARE IN 120cm x 80cm -TT of course!
Dove salgono i passeggeri ?????
Non vedo spazio per banchine purtroppo, se non nella curva piccola a destra ed il deviatoio centrale.
Se così è mi domando come arrivano i passeggeri sulla banchina ??
Sono un rompi vero ??
Ciao.
Adolfo
- Sange
- Messaggi: 465
- Iscritto il: lunedì 2 marzo 2015, 17:39
- Nome: Pierluigi
- Regione: Lombardia
- Città: Codogno
- Stato: Non connesso
Re: IDEE DA REALIZZARE IN 120cm x 80cm -TT of course!
- STEFANO T
- Messaggi: 436
- Iscritto il: martedì 22 gennaio 2013, 19:15
- Nome: STEFANO
- Regione: Umbria
- Città: TERNI
- Età: 60
- Stato: Non connesso
Re: IDEE DA REALIZZARE IN 120cm x 80cm -TT of course!
L'idea è quella di una piccola stazioncina secondaria, poco più di una fermata, in curva, proprio lì in basso a destra. Con un marciapiedi non molto ampio e breve.
- adobel55
- Socio GAS TT
- Messaggi: 10980
- Iscritto il: venerdì 18 novembre 2011, 15:51
- Nome: Adolfo
- Regione: Lazio
- Città: Roma
- Ruolo: Moderatore
- Stato: Non connesso
Re: IDEE DA REALIZZARE IN 120cm x 80cm -TT of course!
colpa mia, non riesco a capire dove inserirai la stazione, puoi farmi un mini disegnino ?.
Grazie.
Ciao.
Adolfo
- STEFANO T
- Messaggi: 436
- Iscritto il: martedì 22 gennaio 2013, 19:15
- Nome: STEFANO
- Regione: Umbria
- Città: TERNI
- Età: 60
- Stato: Non connesso
Re: IDEE DA REALIZZARE IN 120cm x 80cm -TT of course!
L'angolo é quello esterno, in basso a destra, dalla parte opposta dei due tronchini. Naturalmente, collocata trasversalmente. Insomma, una piccola stazione in curva.
- adobel55
- Socio GAS TT
- Messaggi: 10980
- Iscritto il: venerdì 18 novembre 2011, 15:51
- Nome: Adolfo
- Regione: Lazio
- Città: Roma
- Ruolo: Moderatore
- Stato: Non connesso
Re: IDEE DA REALIZZARE IN 120cm x 80cm -TT of course!
Pensavo alla curva interna perciò non mi quadrava.
Ciao
Adolfo
- Andrea
- Socio GAS TT
- Messaggi: 23343
- Iscritto il: mercoledì 26 ottobre 2011, 19:42
- Nome: Andrea
- Regione: Lombardia
- Città: Milano
- Ruolo: Amministratore
- Stato: Non connesso
Re: IDEE DA REALIZZARE IN 120cm x 80cm -TT of course!
Potresti eventualmente realizzare una piccola fermata come da disegno...
![Immagine](http://www.scalatt.it/public/data/Andrea/201543113855_11111.jpg)
- Massimo Salvadori
- Socio GAS TT
- Messaggi: 2550
- Iscritto il: martedì 1 novembre 2011, 0:01
- Nome: Massimo
- Regione: Lombardia
- Città: Peschiera Borromeo
- Stato: Non connesso
Re: IDEE DA REALIZZARE IN 120cm x 80cm -TT of course!
- STEFANO T
- Messaggi: 436
- Iscritto il: martedì 22 gennaio 2013, 19:15
- Nome: STEFANO
- Regione: Umbria
- Città: TERNI
- Età: 60
- Stato: Non connesso
Re: IDEE DA REALIZZARE IN 120cm x 80cm -TT of course!

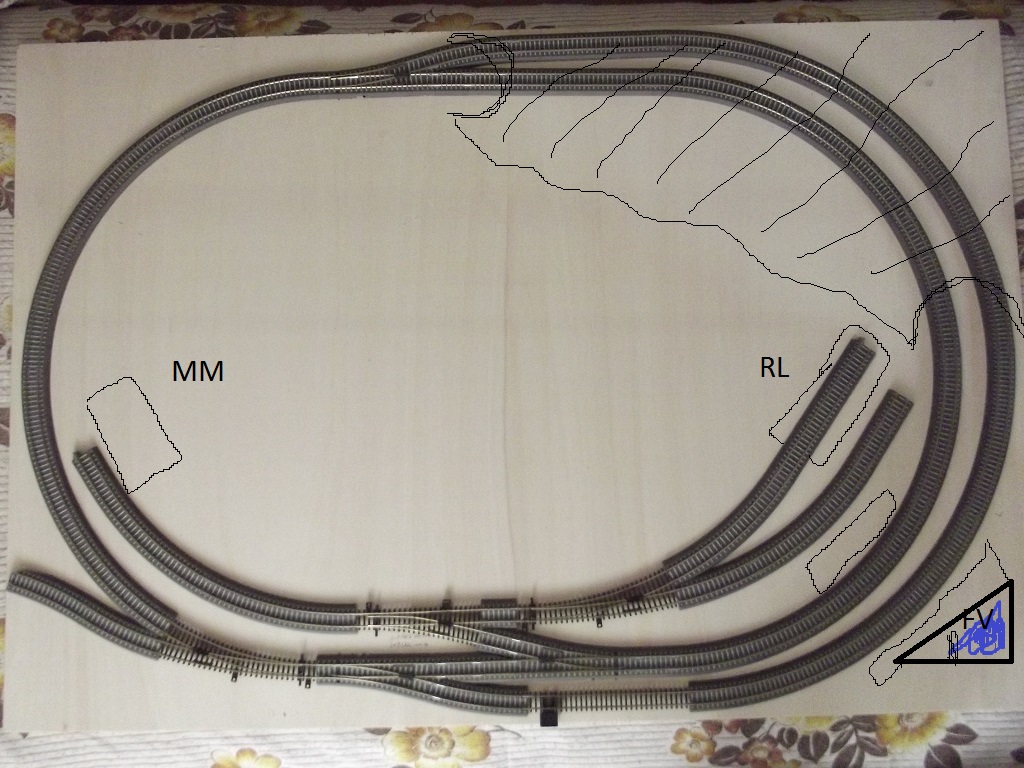

Anche se malissimo, ho paint-izzato la disposizione delle varie opere che verranno inserite nel paesaggio in modo che ci si possa rendere conto del come e del dove vanno messi tutti quegli accessori di contorno...
Immagine:
346,32 KB
- Massimo Salvadori
- Socio GAS TT
- Messaggi: 2550
- Iscritto il: martedì 1 novembre 2011, 0:01
- Nome: Massimo
- Regione: Lombardia
- Città: Peschiera Borromeo
- Stato: Non connesso
Re: IDEE DA REALIZZARE IN 120cm x 80cm -TT of course!
- STEFANO T
- Messaggi: 436
- Iscritto il: martedì 22 gennaio 2013, 19:15
- Nome: STEFANO
- Regione: Umbria
- Città: TERNI
- Età: 60
- Stato: Non connesso
Re: IDEE DA REALIZZARE IN 120cm x 80cm -TT of course!
Altra cosa, lavorando in analogico, volevo fare delle interruzioni -per far sostare i convogli- nel tratto coperto dal rilievo. Cosa e come mi consigliate di fare?
(premesso che, come elettricista, sono capace quasi solo ad avvitare una lampadina![:I])
- STEFANO T
- Messaggi: 436
- Iscritto il: martedì 22 gennaio 2013, 19:15
- Nome: STEFANO
- Regione: Umbria
- Città: TERNI
- Età: 60
- Stato: Non connesso
Re: IDEE DA REALIZZARE IN 120cm x 80cm -TT of course!
(Vedere foto appena sopra!)
Volevo inoltre sapere a chi del forum mi devo rivolgere per acquistare sia i segnali, sia la recinzione FS, naturalmente in rigorosa scala perfeTTa.
Grazie per le, eventuali, risposte.
