ALN 56

Messaggio da MrPatato76 »

Eccomi qui con il mio nuovo progetto.
Avendo accantonato per il momento il carro FF, ho deciso di buttarmi su un rotabile praticamente inedito: la ALN56.

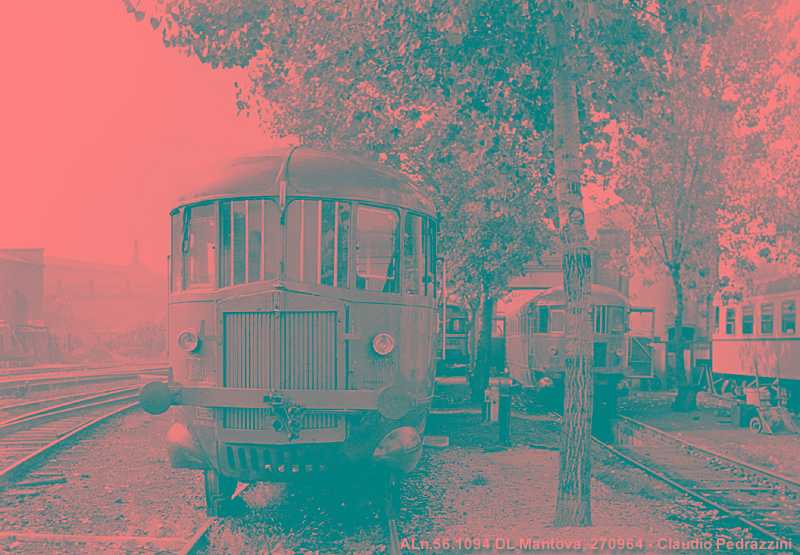

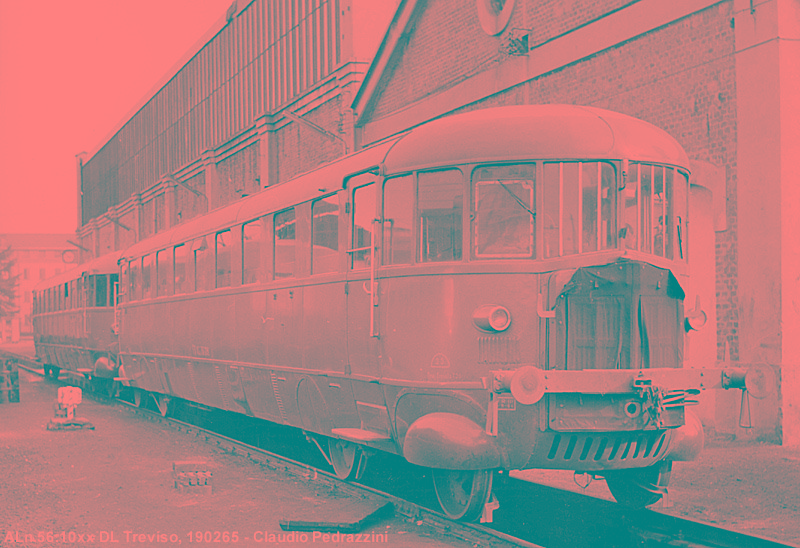

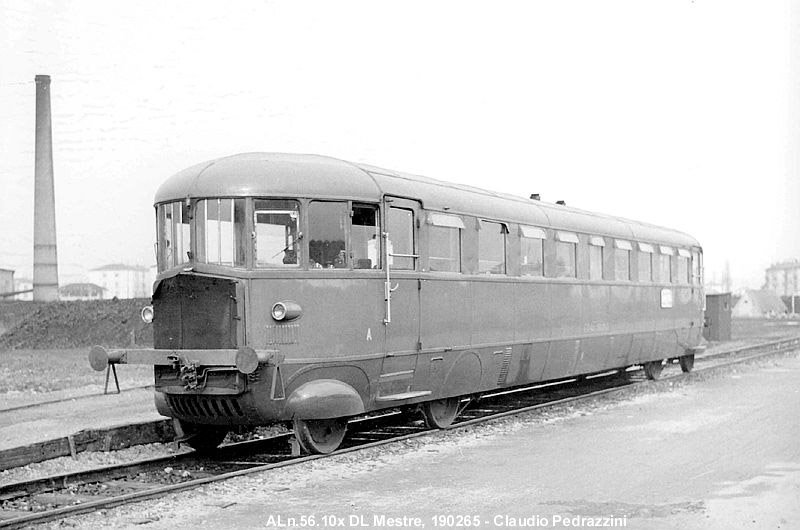

Un po' di storia del rotabile al vero potete trovarla qui:
https://scalaenne.wordpress.com/2017/02 ... 1932-1938/

Come per la ALN 668, ho iniziato recuperando i disegni dalla Rete: qui è stato fondamentale l'archivio della Fondazione FS.

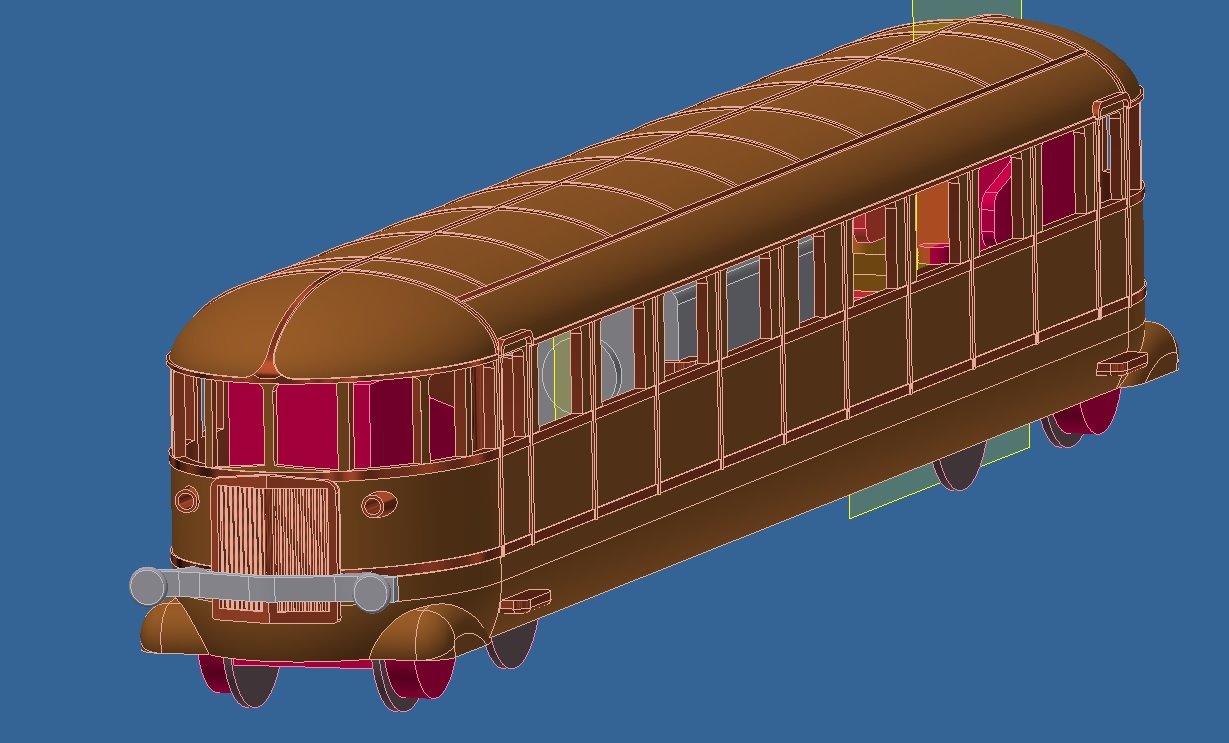

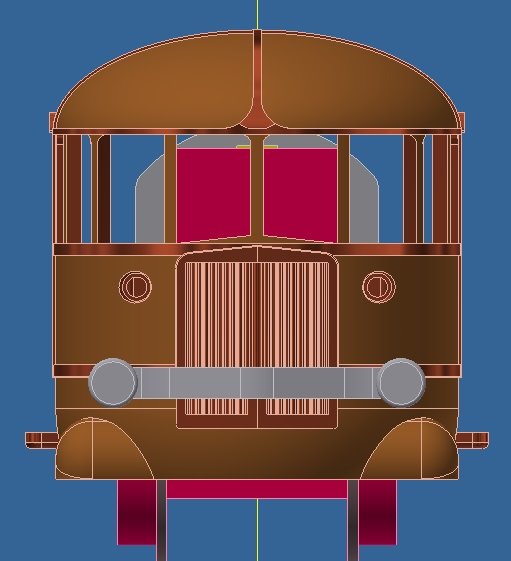

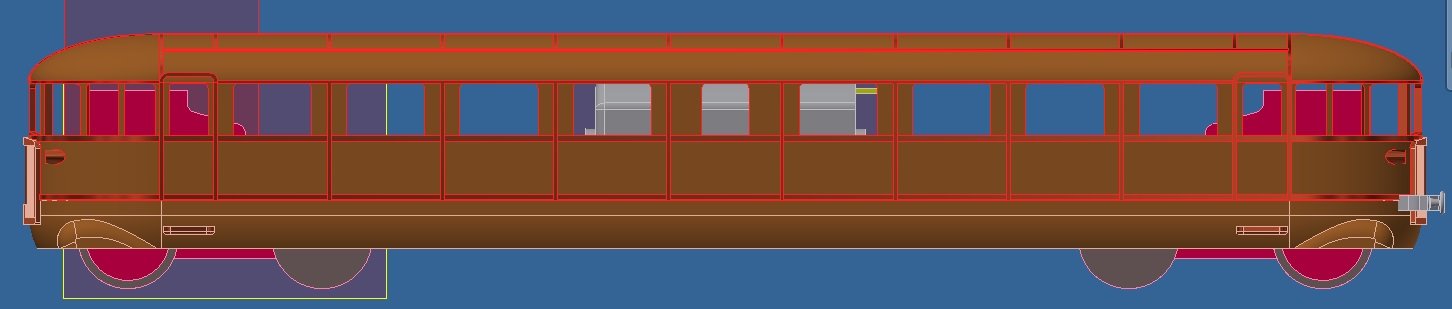

Il modello è stato sviluppato via CAD 3D

Contrariamente ai miei ultimi progetti (668 e 341), non mi sono rivolto a Shapeways ma ad un altro service on line di stampa 3D: I.Materialize.
Ho fatto stampare i modelli in resina gialla standard scegliendo l'opzione di non far rimuovere i supporti di stampa per risparmiare qualche soldino sul conto finale.
Avevo qualche dubbio sia sul materiale scelto, sia sui risultati perchè, essensomi tarato come spessori, sulle esperienze avute con Shapeways, il portale di I.Materialize mi ha segnalato alcuni rischi per spessori inferiori a quelli da loro raccomandati per il tipo di materiale scelto.
Nonostante ciò, ho accettato il rischio ed ho dato il consenso alla produzione.

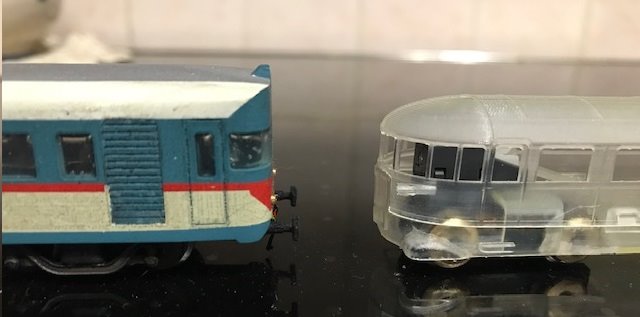

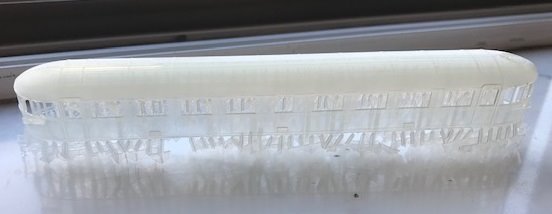

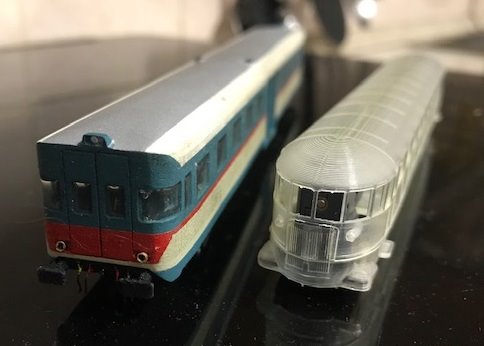

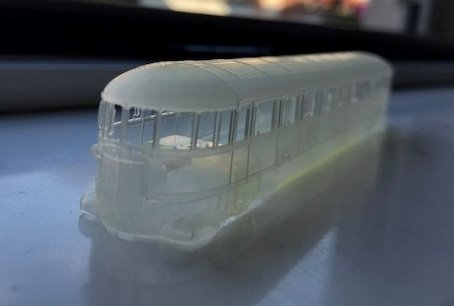

Ieri sera, dopo circa una settimana dall'ordine, mi sono arrivati i particolari stampati.
Respingenti e alberi.jpg
Respingenti e alberi.jpg (10.2 KiB) Visto 2394 volte

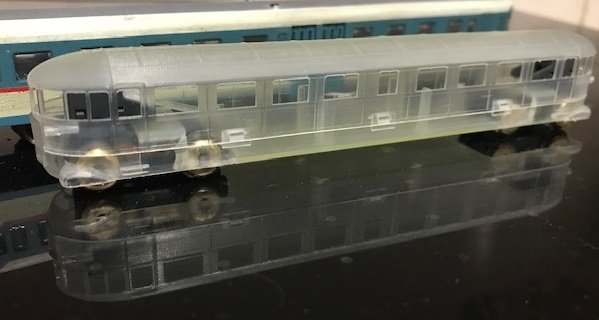

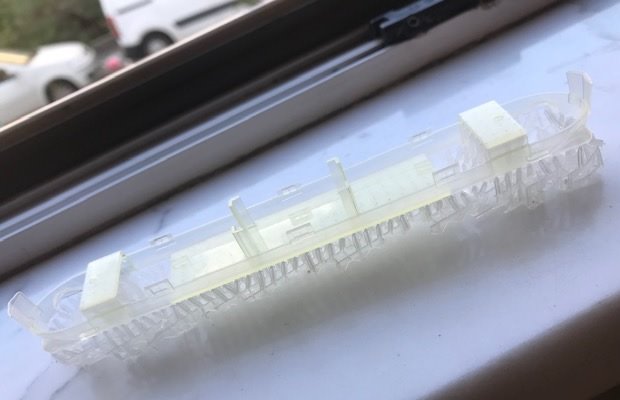

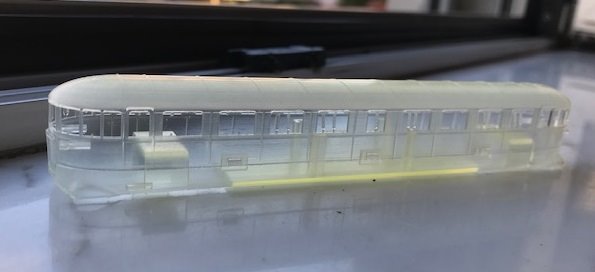

Ed ecco come si presentano dopo la rimozione dei supporti di stampa...
Visto che mi sono avanzati due carrelli, l'idea è quella di procedere con la stessa meccanica utilizzata per la ALN668 e il D341...
Nota sui costi: Scegliendo di lasciare i supporti di stampa, i particolari costano meno su I.materialize, mentre se si vuole che vengano rimossi il costo sale e raggiunge quanto proposto da Shapeways.
Dove si risparmia tanto con Imaterialize, è sulle spese di spedizione: 8€ invece di quasi 15€.

Seguiranno ulteriori sviluppi.
Roberto - "...il bambino che vede un treno lo saluta con la manina, questo non succede con un auto!" (Cit.) - Ciao Roberto
Avatar utente
lorelay49
Socio GAS TT
Messaggi: 2864
Iscritto il: ven gen 25, 2013 6:32 pm
Nome: giuliano
Regione: Lombardia
Città: Locate di Triulzi
Ruolo: Moderatore
Stato: Non connesso

Re: ALN 56

Messaggio da lorelay49 »

Mamma mia Roberto, è un progetto bellissimo.........
Sono curioso di vedere gli sviluppi [264] [253] [253]
Giuliano
Avatar utente
roy67
Socio GAS TT
Messaggi: 6381
Iscritto il: dom gen 27, 2013 8:13 am
Nome: Roberto
Regione: Emilia Romagna
Città: Parma
Ruolo: Moderatore
Stato: Non connesso

Re: ALN 56

Messaggio da roy67 »

Dico solo questo.....
Guai a te se non lo termini!
Sarà mia cura farti patire le conseguenze!!!!!

Scherzo, ovviamente... Ma neanche troppo. :D :D :D :D :D :D :D

Intanto attendo gli sviluppi.
Ciao. Roberto Alinovi - L'uomo non teme ciò che in lui non c'è. (Hermann Hesse)
Avatar utente
giuseppe_risso
Socio GAS TT
Messaggi: 7472
Iscritto il: gio ott 27, 2011 10:44 pm
Nome: Giuseppe
Regione: Liguria
Città: Chiavari
Stato: Non connesso

Re: ALN 56

Messaggio da giuseppe_risso »

[262] [262] [262] [262] [262]
Avatar utente
saverD445
Socio GAS TT
Messaggi: 4162
Iscritto il: mer mag 02, 2012 9:07 pm
Nome: Valerio
Regione: Sardegna
Città: Macomer
Stato: Non connesso

Re: ALN 56

Messaggio da saverD445 »

Wow ...

Roberto, non ho parole... devi finirlo e portarlo a Novegro.
Sarà una vera chicca sul modulare ....
Valerio -- Plastico H0-H0m Epoca IV-VI Il mio canale YouTube
Avatar utente
MrMassy86
Socio GAS TT
Messaggi: 14569
Iscritto il: sab nov 10, 2012 3:42 pm
Nome: Massimiliano
Regione: Toscana
Città: Marlia - Lucca
Ruolo: Moderatore
Stato: Non connesso

Re: ALN 56

Messaggio da MrMassy86 »

Grande Roberto, la stampa promette davvero bene, presto penso che ammirerò un nuovo capolavoro, attendo con impazienza :D
Massimiliano [253]
Massimiliano Paolinelli - il mio canale YouTubeViaggio in quel di Verni -Il Ponte dei Pescatori - C.L.A.F. Lucca
Avatar utente
liftman
Socio GAS TT
Messaggi: 7446
Iscritto il: dom gen 29, 2012 2:40 pm
Nome: Rolando
Regione: Liguria
Città: La Spezia
Ruolo: Moderatore
Stato: Non connesso

Re: ALN 56

Messaggio da liftman »

Immagine
Ciao! Rolando
Avatar utente
adobel55
Socio GAS TT
Messaggi: 9232
Iscritto il: ven nov 18, 2011 3:51 pm
Nome: Adolfo
Regione: Lazio
Città: Roma
Ruolo: Moderatore
Stato: Non connesso

Re: ALN 56

Messaggio da adobel55 »

Bravo Roberto.
Bell'idea e lo sarà anche la realizzazione.
Ciao
Avatar utente
wmax53
Socio GAS TT
Messaggi: 553
Iscritto il: ven giu 15, 2012 10:03 pm
Nome: Massimo
Regione: Lombardia
Città: Assago
Stato: Non connesso

Re: ALN 56

Messaggio da wmax53 »

La scelta della ALN 56 e' ottima e dalle foto promette di diventare un bellissimo modello.
Complimenti Roberto!!
Ciao Massimo
Avatar utente
MrPatato76
Socio GAS TT
Messaggi: 4481
Iscritto il: lun ago 27, 2012 11:14 am
Nome: Roberto
Regione: Lombardia
Città: Nova Milanese
Stato: Non connesso

Re: ALN 56

Messaggio da MrPatato76 »

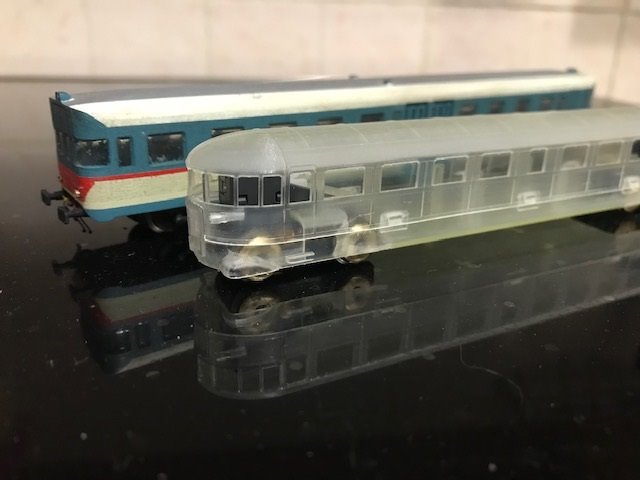

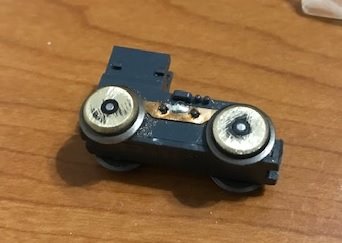

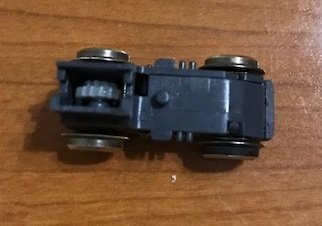

Ieri sera ho iniziato le prove di assemblaggio e circolabilità del modello.
Data la sagoma particolare del rotabile, i carrelli hanno una limitata possibilità di rotazione: questo ne limita fortemente la circolabilità sulle curve più strette.
Per aumentare lo spazio a disposizione ho dovuto limare un po' di materiale dai fianchi del telaio.
Ma non è stato sufficiente: Ho notato infatti che i bordi esterni delle ruote toccavano ancora.
….allora ho pensato: perché non smussare anche le ruote? e così ho fatto.
La situazione è migliorata parecchio, ma non è ancora sufficiente.
Ho già ideato ancora una possibile soluzione che voglio testare: cioè allontanare di 1mm i carrelli dalle testate in modo da dare più gioco alla sala anteriore e di conseguenza al carrello.
Questa soluzione non dovrebbe compromettere il colpo d'occhio complessivo.
Se non dovesse funzionare, dovrò mettere mano al modello CAD e modificare le forme del telaio.

Vi aggiornerò con gli sviluppi.
Roberto - "...il bambino che vede un treno lo saluta con la manina, questo non succede con un auto!" (Cit.) - Ciao Roberto
Avatar utente
roy67
Socio GAS TT
Messaggi: 6381
Iscritto il: dom gen 27, 2013 8:13 am
Nome: Roberto
Regione: Emilia Romagna
Città: Parma
Ruolo: Moderatore
Stato: Non connesso

Re: ALN 56

Messaggio da roy67 »

Purtroppo la "sottana" del carrello, modellisticamente parlando, impone misure che bisogna "interpretare".
Mezzo mm li. Un altro mezzo millimetro la... etc...
La realtà imporrebbe raggi curva da almeno 2 mt.

Sappiamo, noi modellisti, che non può essere!

Comunque, Roby.... Dall'alto del balcone, del primo piano, di casa mia, Attendiamo ottime novità! [156] [156] [156] [156] [156] [156]

Ci hai stupiti con l'Aln 668... Non mi aspetto di meno.
Ciao. Roberto Alinovi - L'uomo non teme ciò che in lui non c'è. (Hermann Hesse)
Avatar utente
adobel55
Socio GAS TT
Messaggi: 9232
Iscritto il: ven nov 18, 2011 3:51 pm
Nome: Adolfo
Regione: Lazio
Città: Roma
Ruolo: Moderatore
Stato: Non connesso

Re: ALN 56

Messaggio da adobel55 »

Limo testata abbasso pistone e vruuum.
Grippato tutto.
Bravo.
Ciao
Avatar utente
Egidio
Messaggi: 12269
Iscritto il: gio mag 17, 2012 1:26 pm
Nome: Egidio
Regione: Abruzzo
Città: Ortona
Stato: Non connesso

Re: ALN 56

Messaggio da Egidio »

Ottimo lavoro Roberto !!! Saluti. Egidio. [51]
Egidio Lofrano
Avatar utente
Fabrizio
Socio GAS TT
Messaggi: 10295
Iscritto il: gio nov 10, 2011 9:17 pm
Nome: Fabrizio
Regione: Piemonte
Città: Piossasco
Ruolo: co-amministratore
Età: 35
Stato: Non connesso

Re: ALN 56

Messaggio da Fabrizio »

Bel lavoro Roberto. Anche questa sarà una bella ed interessante realizzazione, modellismo come si deve [264]
Fabrizio Borca
Avatar utente
iname1030
Socio GAS TT
Messaggi: 26
Iscritto il: mer apr 19, 2017 8:05 pm
Nome: Adriano
Regione: Lombardia
Città: Brescia
Stato: Non connesso

Re: ALN 56

Messaggio da iname1030 »

Complimenti per la scelta di questa automotrice !
"Resina gialla standard", ma il materiale sembra praticamente trasparente...
Avatar utente
MrPatato76
Socio GAS TT
Messaggi: 4481
Iscritto il: lun ago 27, 2012 11:14 am
Nome: Roberto
Regione: Lombardia
Città: Nova Milanese
Stato: Non connesso

Re: ALN 56

Messaggio da MrPatato76 »

Questa è la denominazione ufficiale che viene data da I.Materialize.
Rispetto all'equivalente Shapeways, appare più lucida e meno porosa e con un riflesso giallo.
Vedremo come si comporterà con la vernicitura.
Roberto - "...il bambino che vede un treno lo saluta con la manina, questo non succede con un auto!" (Cit.) - Ciao Roberto
Avatar utente
marione
Socio GAS TT
Messaggi: 1863
Iscritto il: lun mar 04, 2013 1:41 pm
Nome: mario
Regione: Lombardia
Città: treviglio
Stato: Non connesso

Re: ALN 56

Messaggio da marione »

Chissà che figurone sul modulare!

Marione
Mario Mancastroppa
Avatar utente
Egidio
Messaggi: 12269
Iscritto il: gio mag 17, 2012 1:26 pm
Nome: Egidio
Regione: Abruzzo
Città: Ortona
Stato: Non connesso

Re: ALN 56

Messaggio da Egidio »

marione ha scritto: mar giu 11, 2019 8:40 pm Chissà che figurone sul modulare!

Marione
Successo assicurato..........Anch' io ne sono sicuro. :wink: Saluti. Egidio. [51]
Egidio Lofrano
Avatar utente
Andrea
Socio GAS TT
Messaggi: 22053
Iscritto il: mer ott 26, 2011 7:42 pm
Nome: Andrea
Regione: Lombardia
Città: Segrate
Ruolo: Amministratore
Stato: Non connesso

Re: ALN 56

Messaggio da Andrea »

Altra realizzazione interessante, rimango sintonizzato e seguo con interesse.
Andrea - “I fermodellisti sono tanti e legati da un'amicizia sincera, che esplode in una cordialità ormai rara nel mondo rumoroso ed incerto di oggi”. La valle incantata
Avatar utente
MrPatato76
Socio GAS TT
Messaggi: 4481
Iscritto il: lun ago 27, 2012 11:14 am
Nome: Roberto
Regione: Lombardia
Città: Nova Milanese
Stato: Non connesso

Re: ALN 56

Messaggio da MrPatato76 »

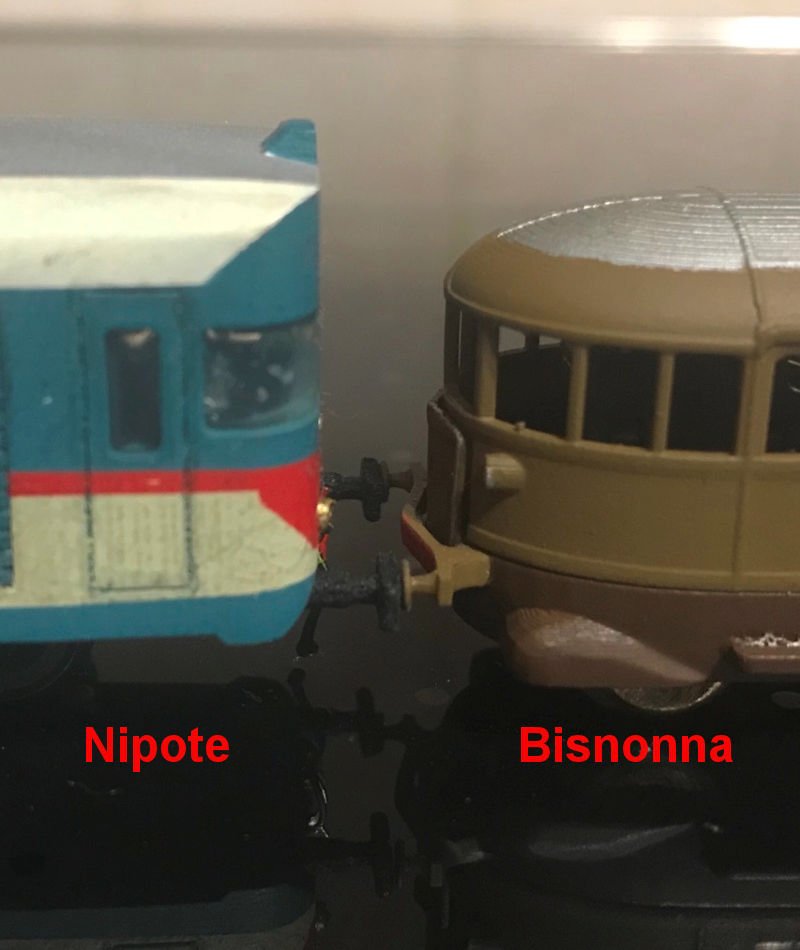

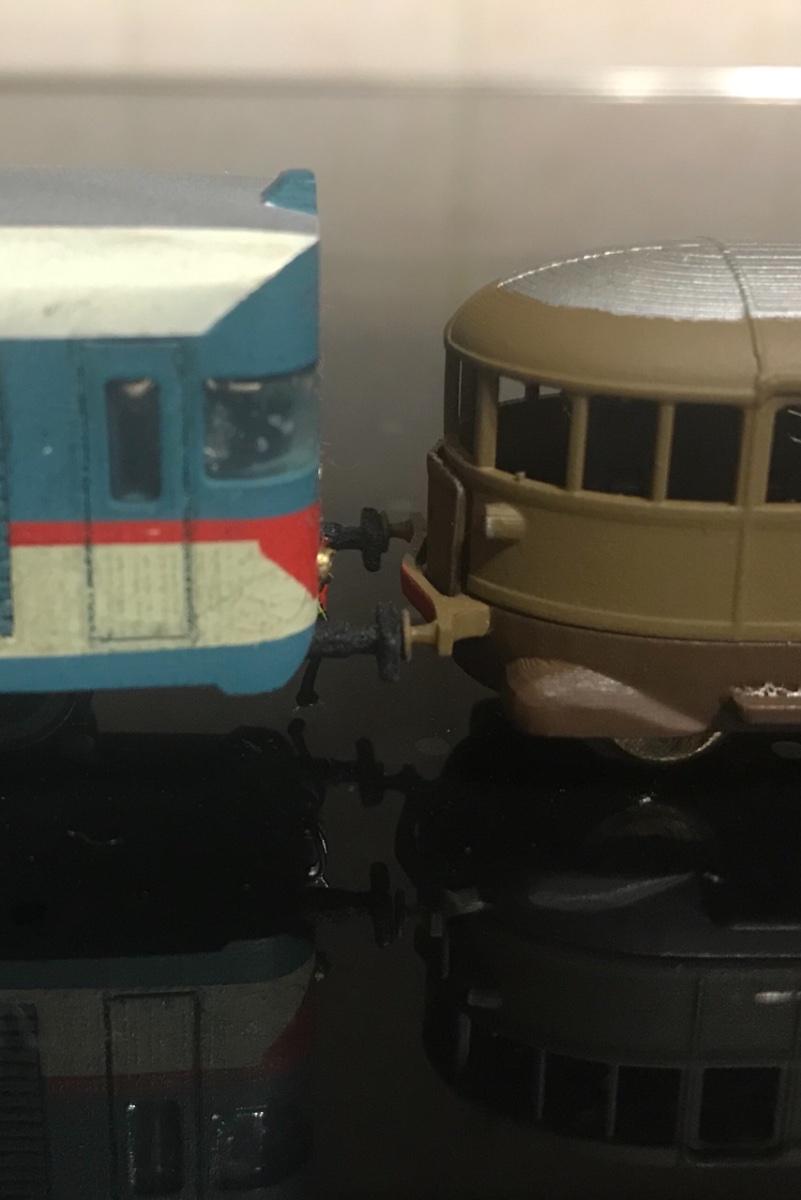

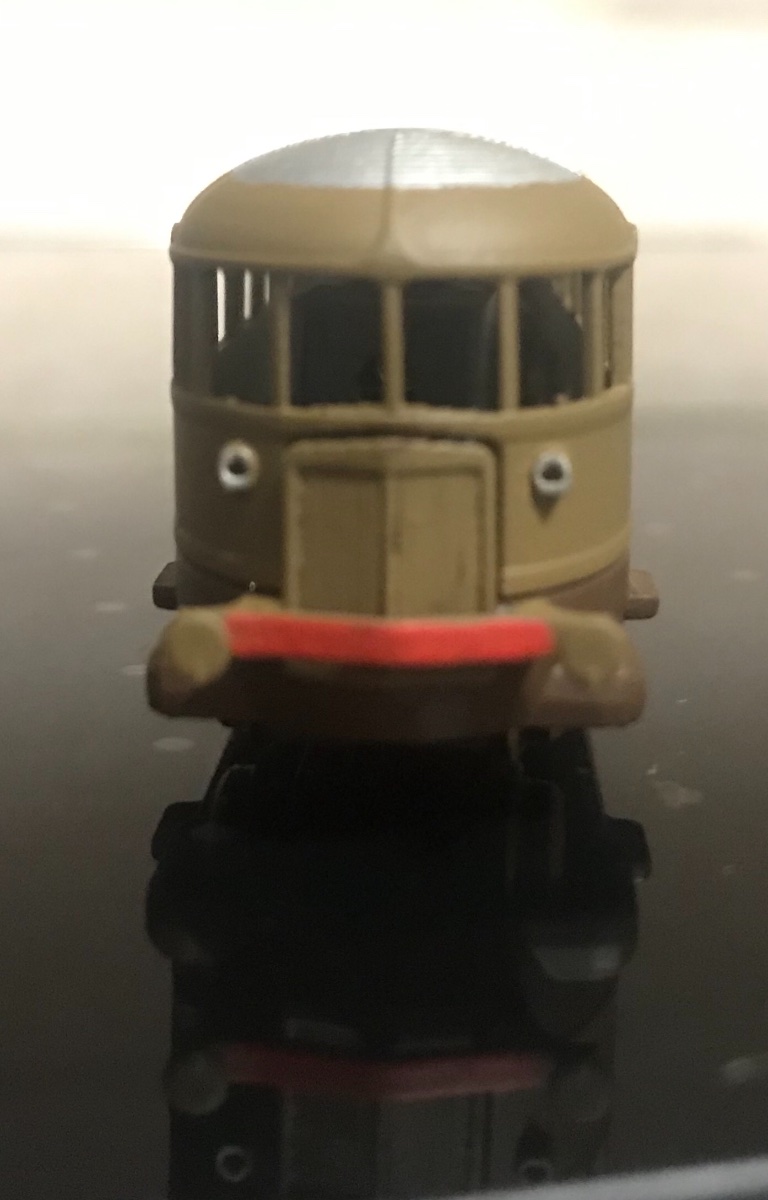

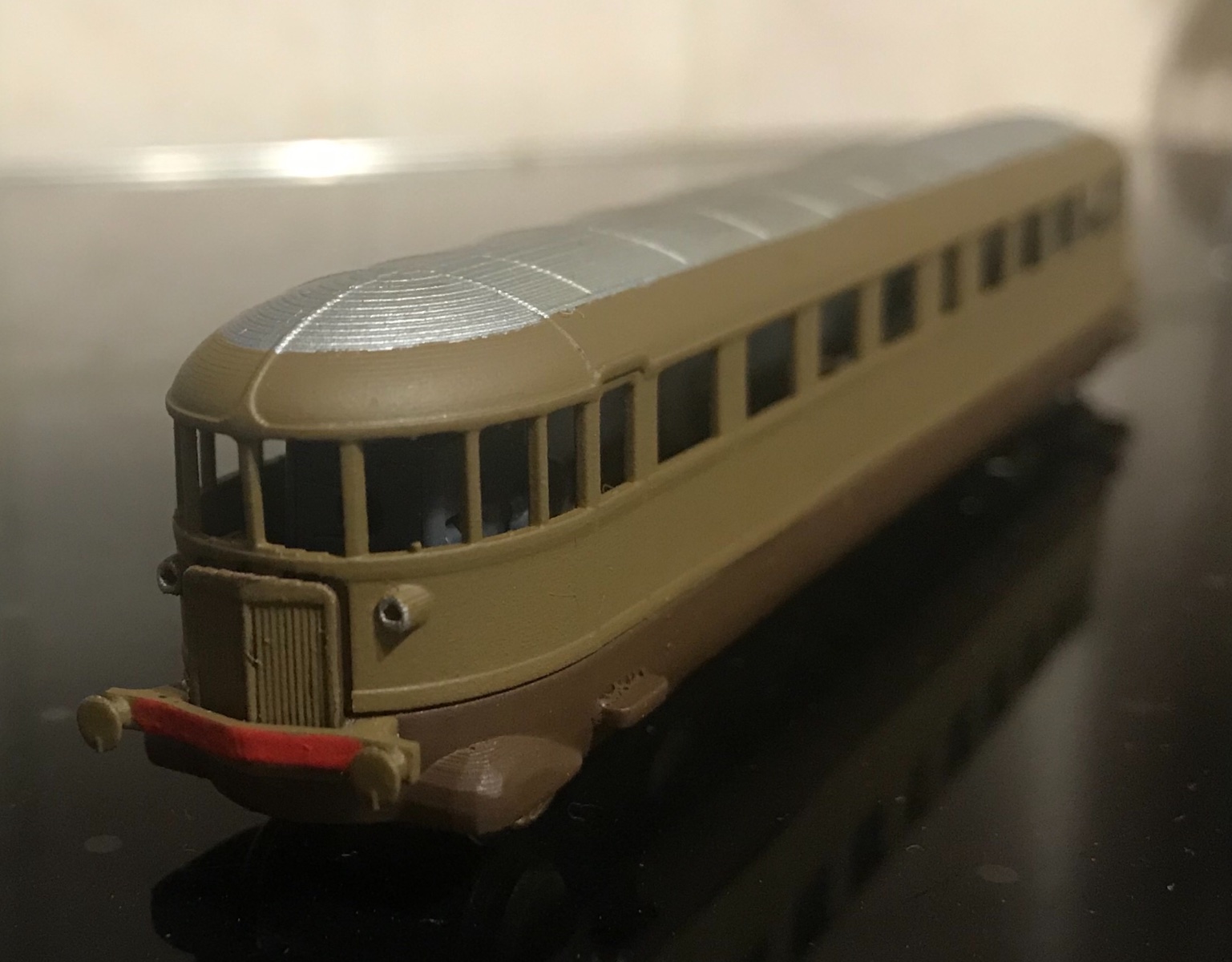

Il lavoro procede.....mancano ancora i vetri, ma si procede
