Autocostruzione mezzi d'opera in scala 1:120

[Andrew245]

Non mancherò di seguirti Roberto !!

[roy67]

Cari amici, forse non tutti hanno avuto modo di vederla dal vivo, la pala gommata è ora "operante" sul modulo "cave di marmo" già da Novegro 2016... Queste le foto del momento dell'indimenticata posa, festeggiata come bisogna dall'intero staff
-----------------------------------------------------------
Messaggio quotato di Andrea del 22/09/2016):
Novità di alto livello, in tutti sensi.
Pala gommata per le cave di marmo.
L'autore, Roberto Alinovi










-----------------------------------------------------------

Toniamo a noi... Per Novegro 2017 bisogna (E' una scadenza irrimandabile) avere anche la gru pronta alla movimentazione dei blocchi.

Vi rinfresco la memoria (rinfrescarvi altro dal Web non riesco!..... )

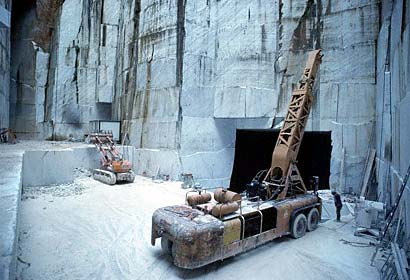

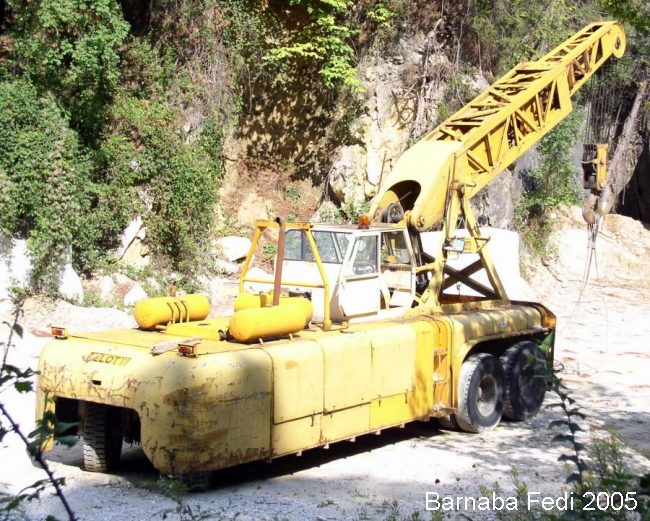

La gru semovente che ho pensato di riprodurre è quella riprodotta nelle seguenti foto:

Immagine:

27,49 KB

Immagine:

16,56 KB

Immagine:

16,94 KB

Immagine:

113,4 KB

Ovviamente le parti iniziali sono tutte di recupero, la base è quella delle prove dell'imballatrice Krone.. Come potrete vedere in questa discussione del 2013: http://www.scalatt.it/forum/topic.asp?TOPIC_ID=9537

Il telaio in questione risultava troppo "grande" per un imballatrice, ho pensato di ridurlo ulteriormente.... [:I] ... Passare dalla scala H0 ella TT nelle autocostruzioni integrali non è facile per niente.

Ma veniamo a noi... Ora!

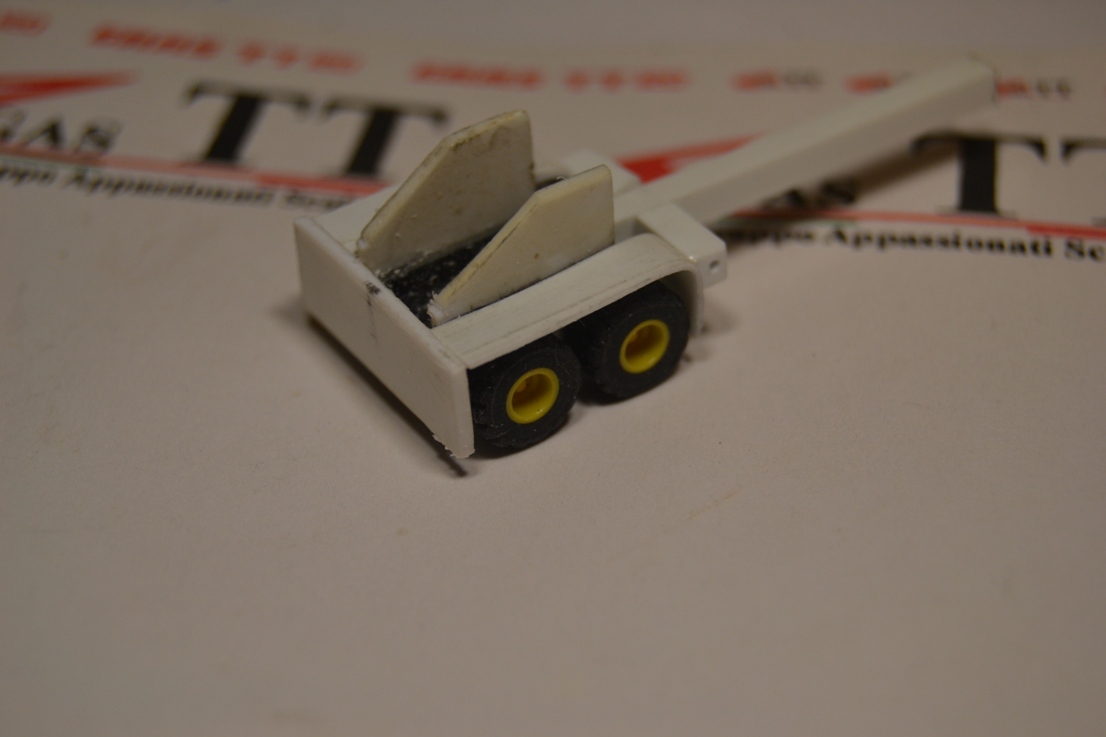

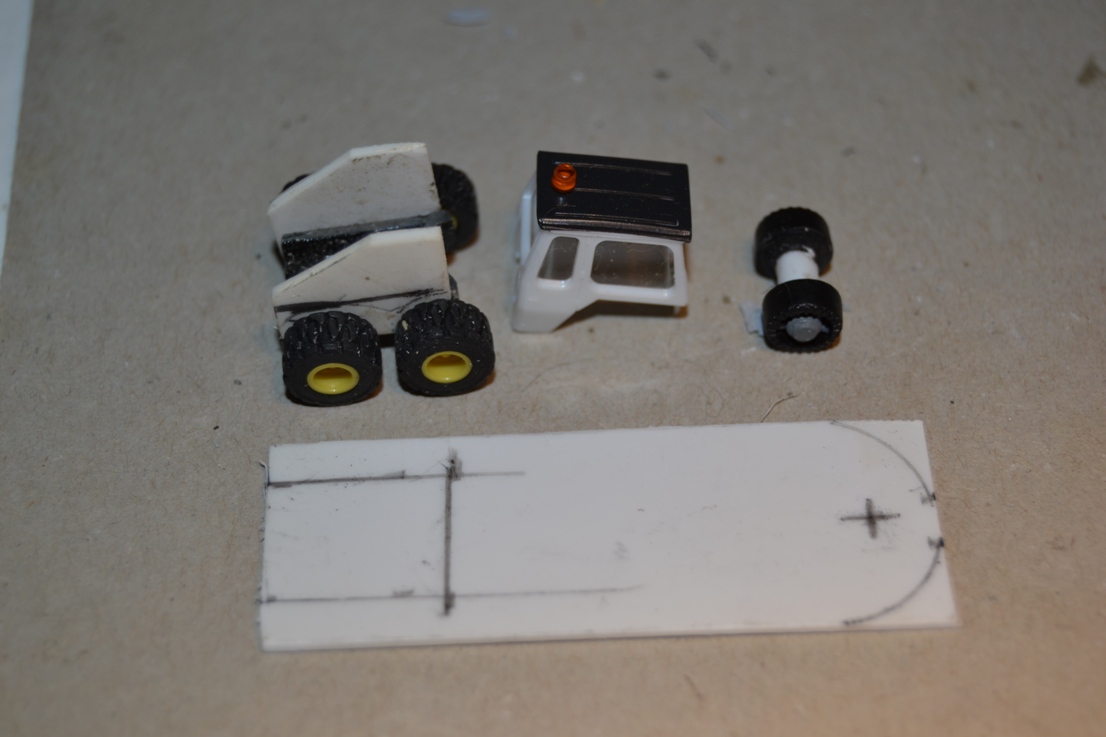

I pezzi che avevo in mano erano questi: Il telaio avanzato dell'imballatrice, 2 assi gommati, un asse più piccolo e stretto, un pezzo di plasticard.

Immagine:

223,44 KB

Per prima cosa ho inserito un "lamierone" spesso frontalmente al telaio, costituito da plasticard sp 1 mm

Immagine:

165,26 KB

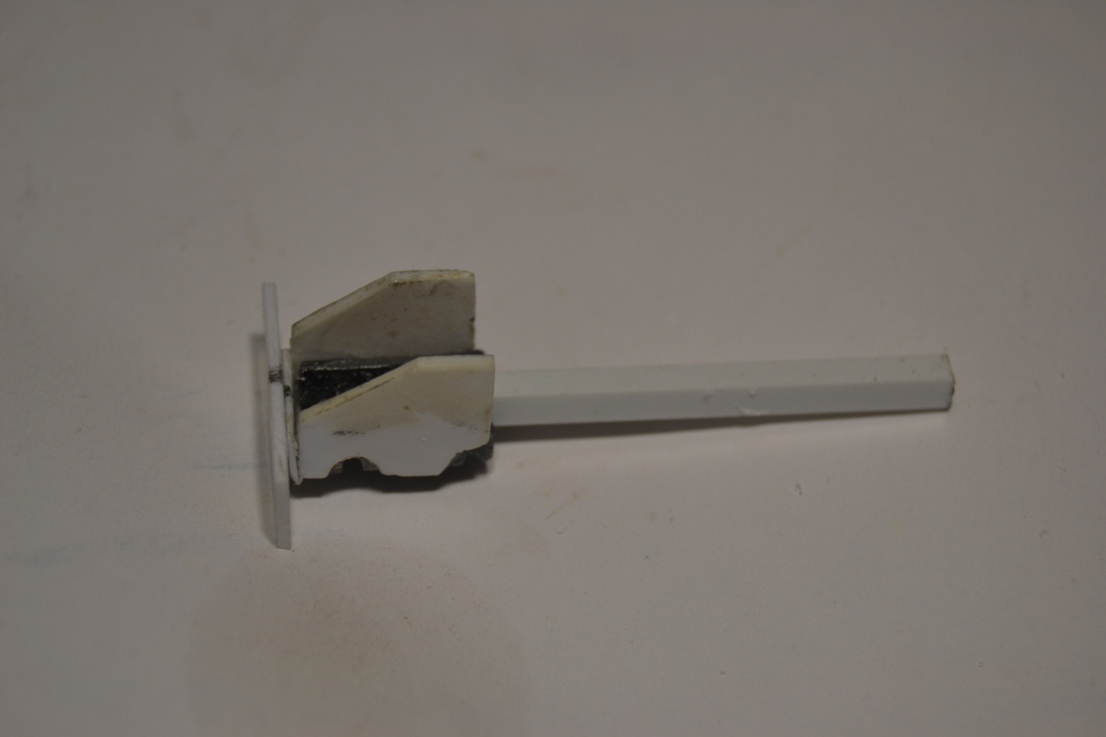

Con un profilo quadro evergreen da 2x2 mm ho costruito il "longherone longitudinale", che supporterà il telaio.

Immagine:

183,75 KB

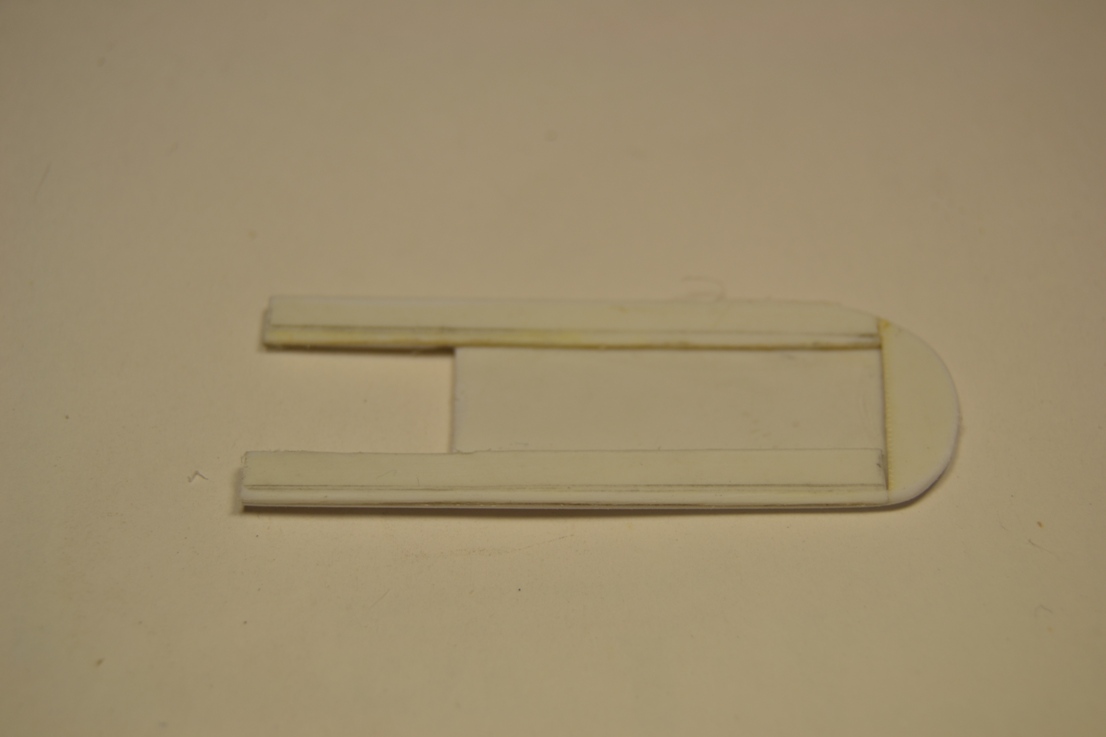

Ho rinforzato, applicando strisce di plasticard 1 mm di spessore sul perimetro intero del telaio, tagliando la sagoma della "fossa della gru"

Immagine:

154,68 KB

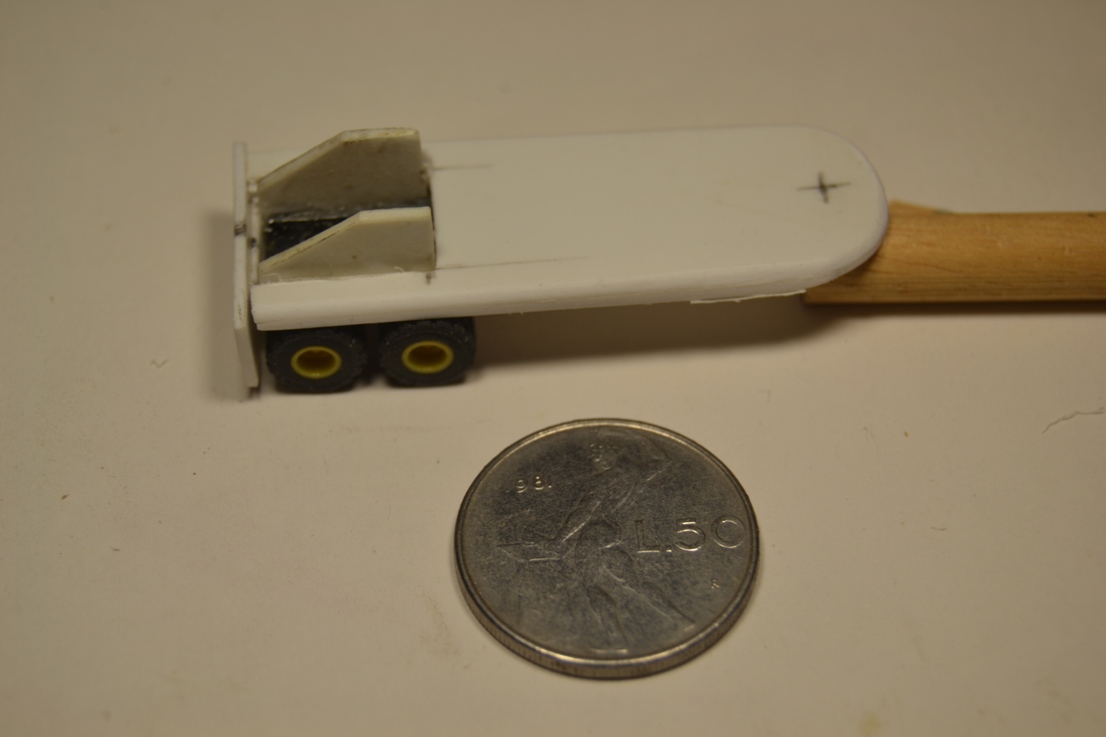

Ho poi provato l'inserimento della scocca sul telaio, verificando che tutto combaci ad hoc... Ho messo 50 £ire per paragone dimensionale... (Son capaci tutti di metterci la matita od un €uro).

Immagine:

188,19 KB

Con il plasticard da 0,5 mm ho costruito i parafanghi anteriori, sagomandoli con le ruote montate.

Immagine:

200,09 KB

Immagine:

197,9 KB

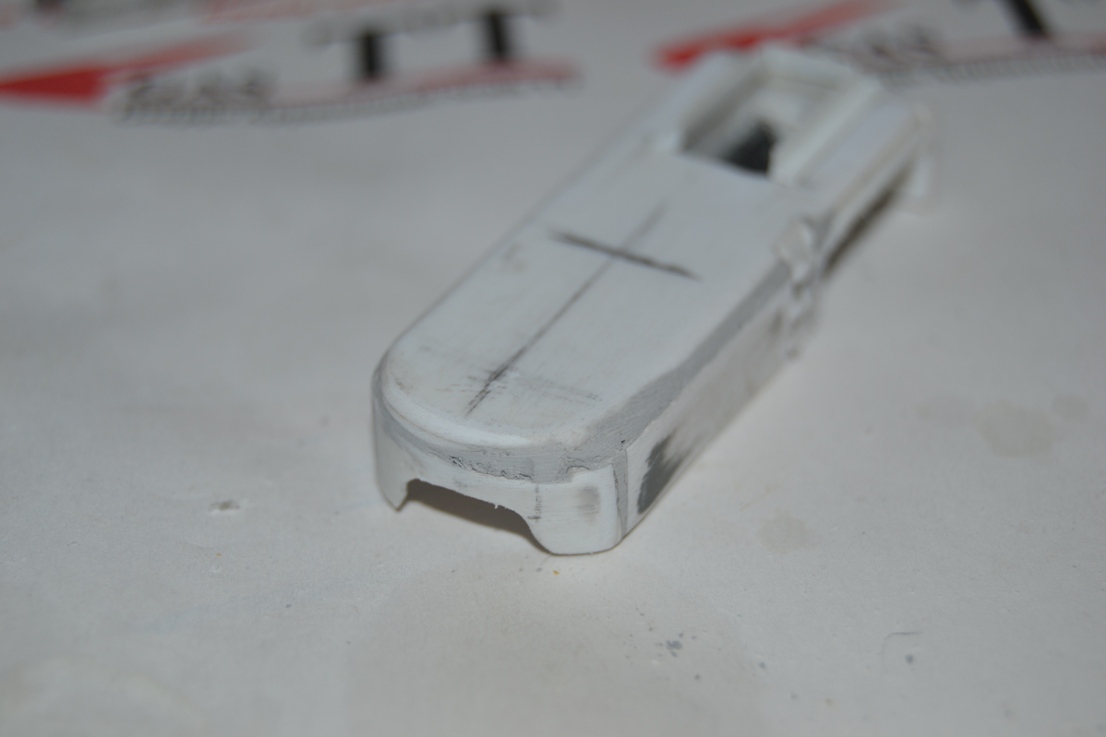

Ho poi incollato la scocca sopra il telaio

Immagine:

186,05 KB

A quel punto ho iniziato la modifica della cabina...

La cabina è un avanzo di elaborazione del trattore "Fortschritt ZT 300", per saperne di più ecco la mia elaborazione, in una discussione di agosto 2015: http://www.scalatt.it/forum/topic.asp?TOPIC_ID=12549

La cabina voleva ovviamente elaborata... ma neanche troppo:

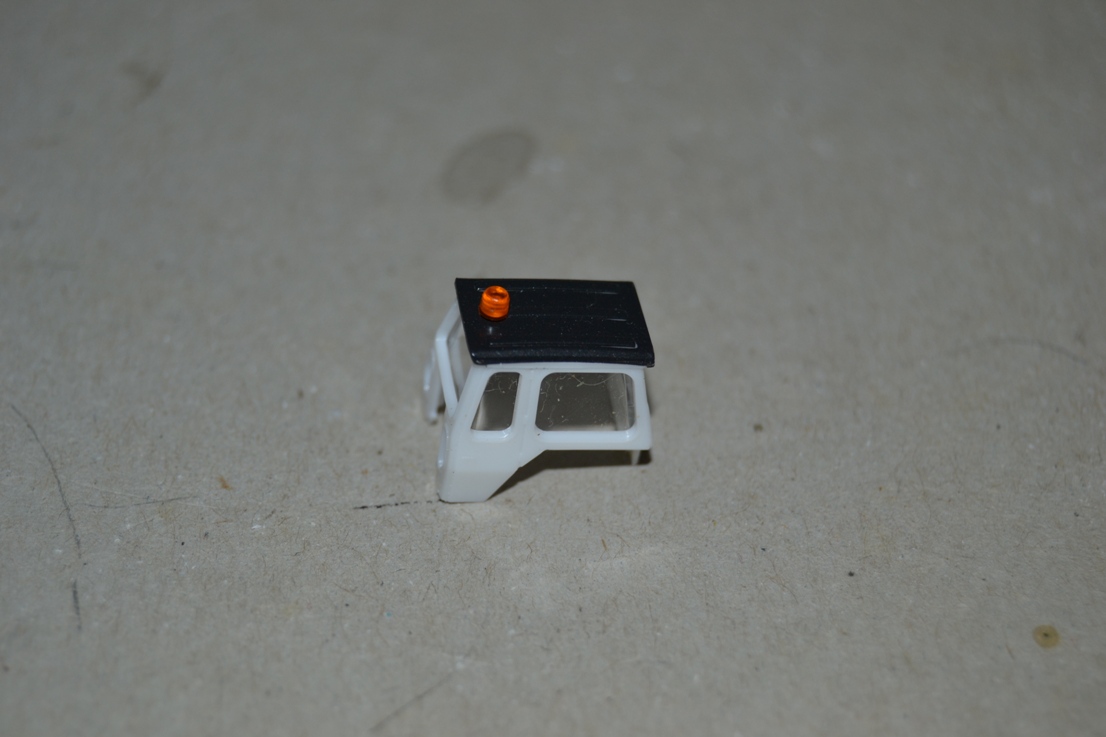

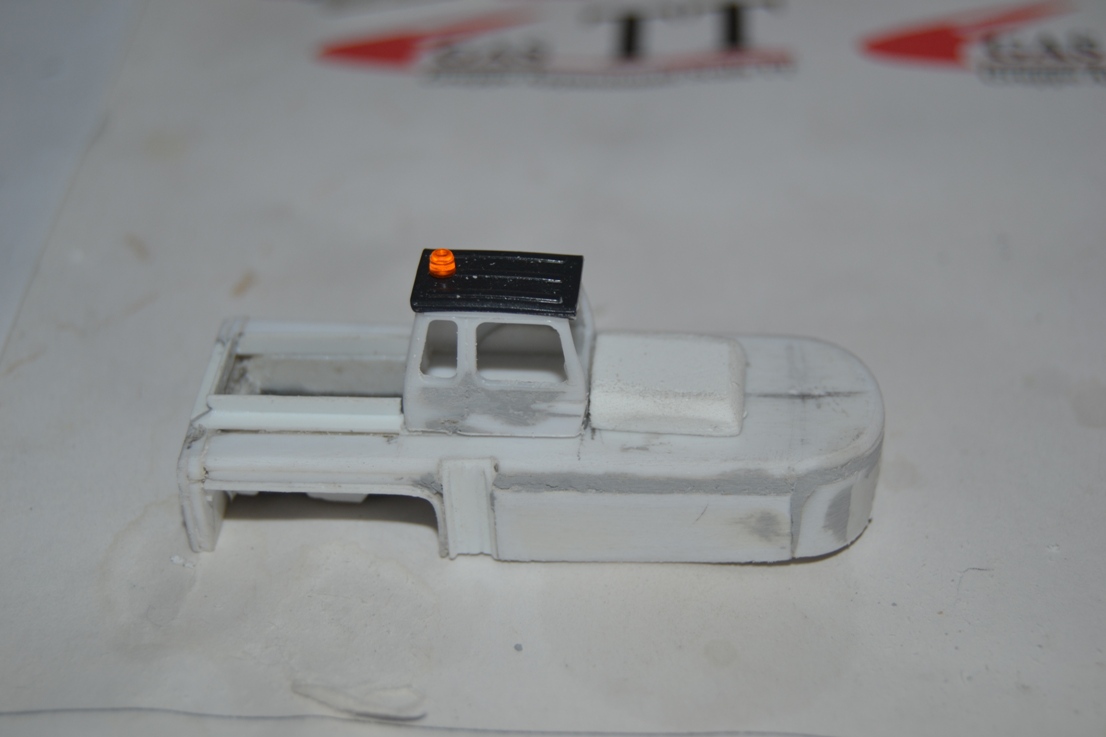

Immagine:

220,54 KB

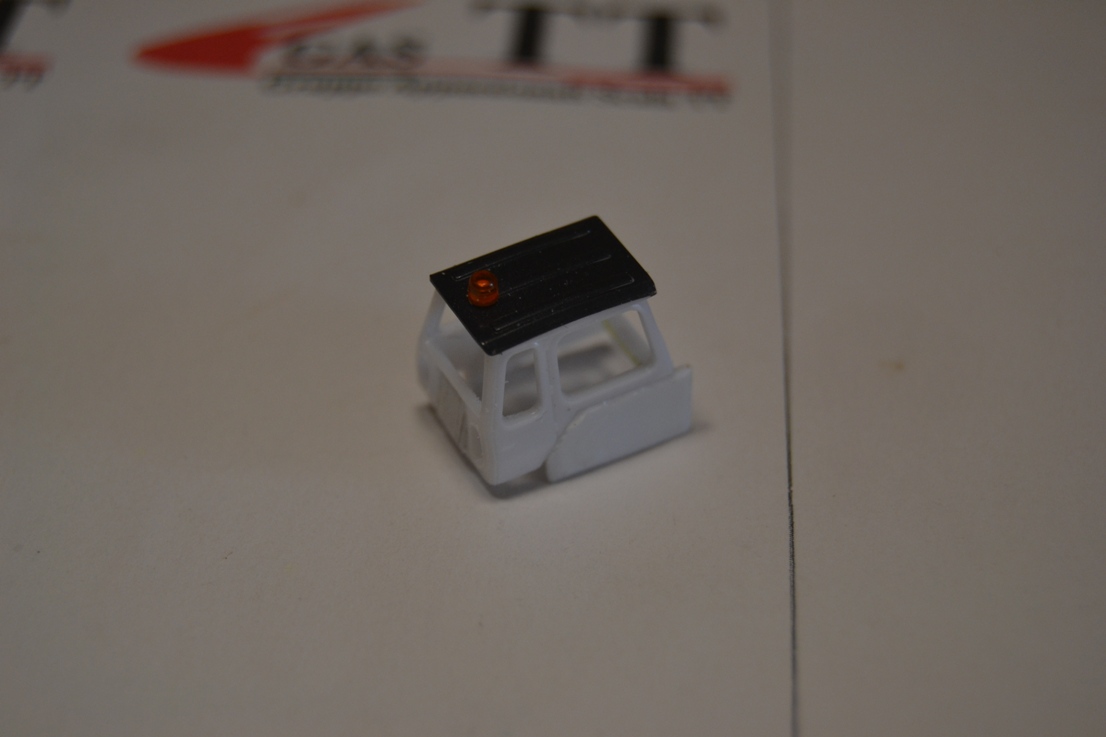

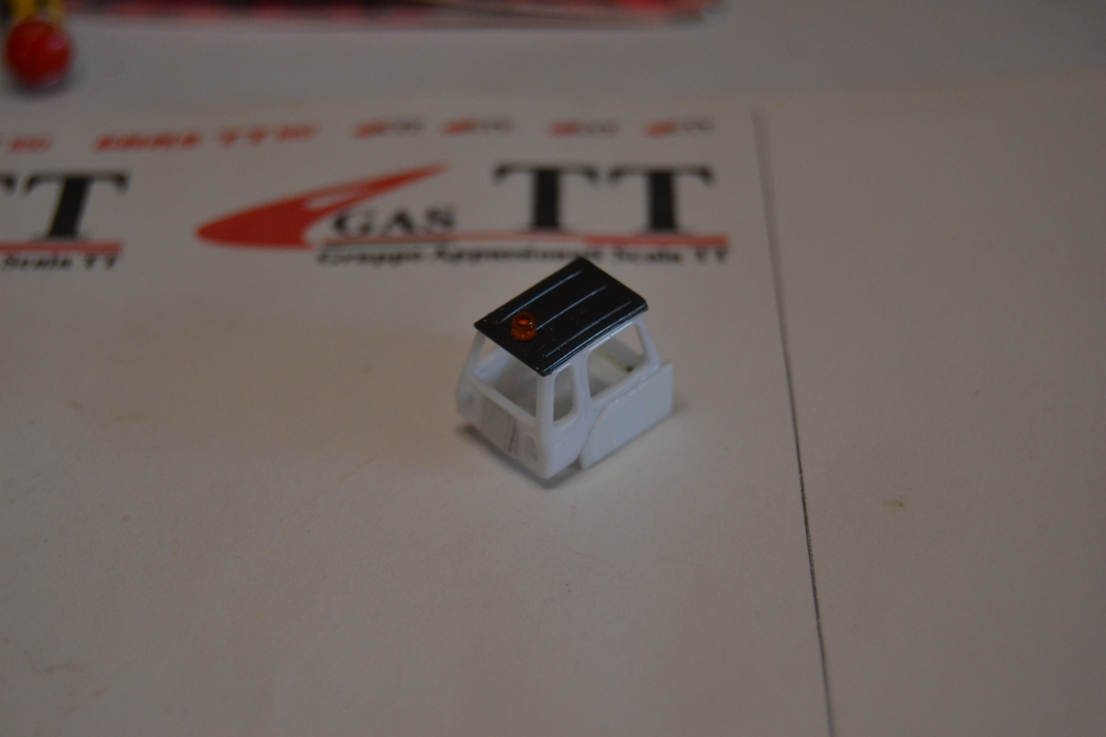

E' bastato qualche pezzo di plasticard incollato qua e la per renderla "somigliante":

Immagine:

207,99 KB

Immagine:

188,98 KB

Ed un po' di stucco....

Immagine:

191,9 KB

Alla prossima puntata (presto.... )

[Andrew245]

- Eh , lo conosco bene questo Signore , ogni tanto sfodera il suo asso dalla manica e chiude il banco, tutti a casa !
Sempre forte , Roberto !

[Egidio]

Grande Roberto........ Saluti. Egidio.

[roy67]

Grazie ragazzi.... Andrew... Forse uno dei prossimi week-end (devo organizzare ancora bene) vengo fare qualche tuffo dal ponte Calatrava.....

[adobel55]

Roy, ho raggiunto la tua bravura, ho anche io ........
le 50 lire.

Ciao
Adolfo

[Fabrizio]

Molto bene, Roberto Il soggetto è bello e lo saprai realizzare nel migliore dei modi. Speriamo di vederci a Novegro.

Ciao

Fabrizio

[Andrew245]

Grazie ragazzi.... Andrew... Forse uno dei prossimi week-end (devo organizzare ancora bene) vengo fare qualche tuffo dal ponte Calatrava.....

..hahaha..non so se ti conviene, proprio ieri alcuni ci hanno provato, individuati.. rischiano una bella legnata di multa !!

[roy67]

..hahaha..non so se ti conviene, proprio ieri alcuni ci hanno provato, individuati.. rischiano una bella legnata di multa !!

Questi giovinastri stranieri, bisogna insegnargli tutto.
Ma perché non si sono buttati dal ponte Calatrava di Reggio Emilia?

Ah! Già! Dimenticavo.... Sotto passano autostrada e ferrovia......

[roy67]

Ritorniamo a noi.....

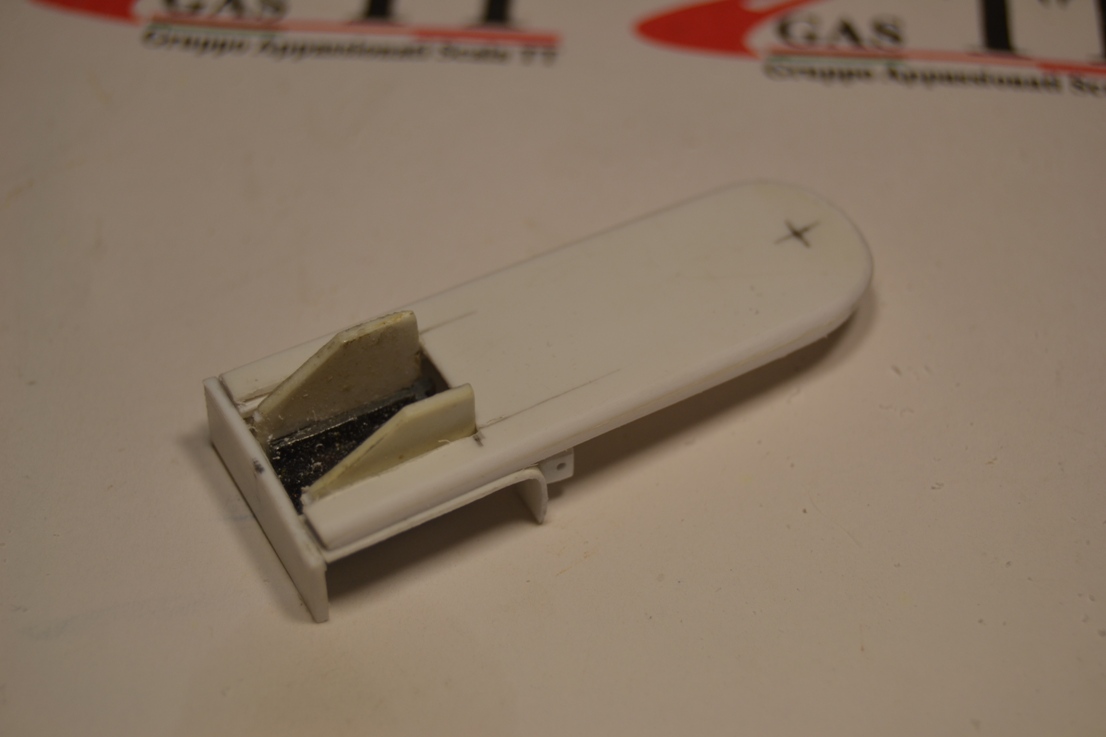

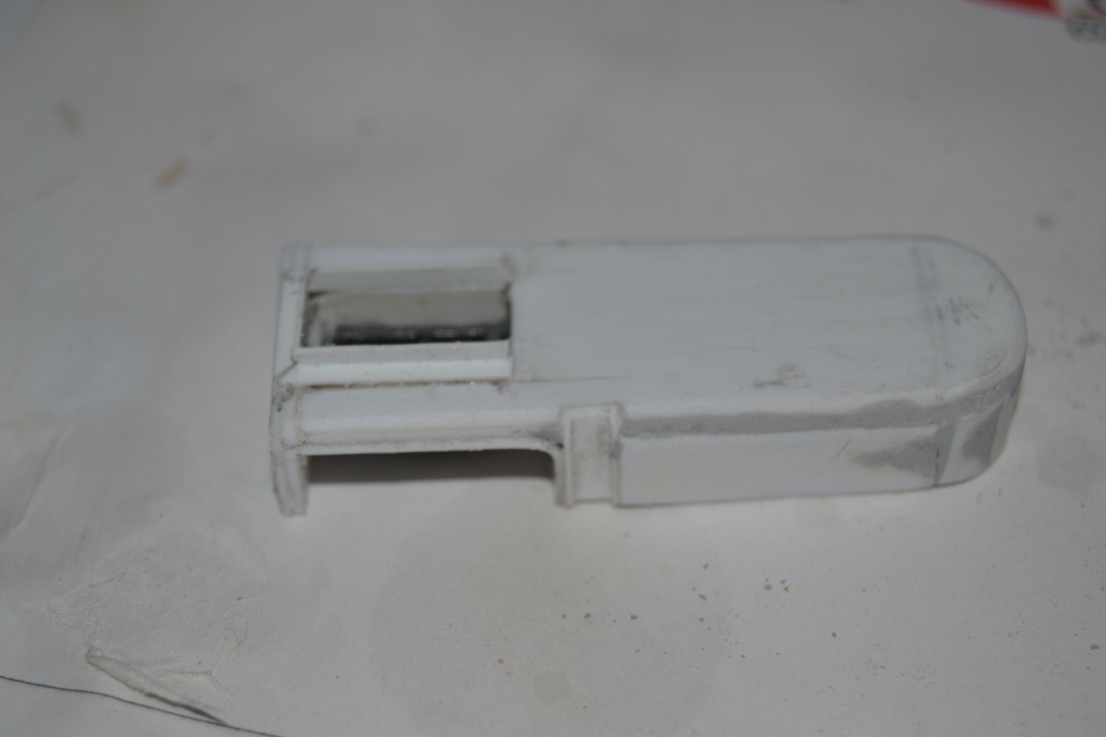

In attesa che asciugasse bene lo stucco della cabina ho proseguito con la carrozzeria della gru, incollando la scocca sopra il telaio, lasciando rigorosamente ancora lunghe le appendici dell'imballatrice, serviranno come nervatura interna di rinforzo.

Immagine:

186,04 KB

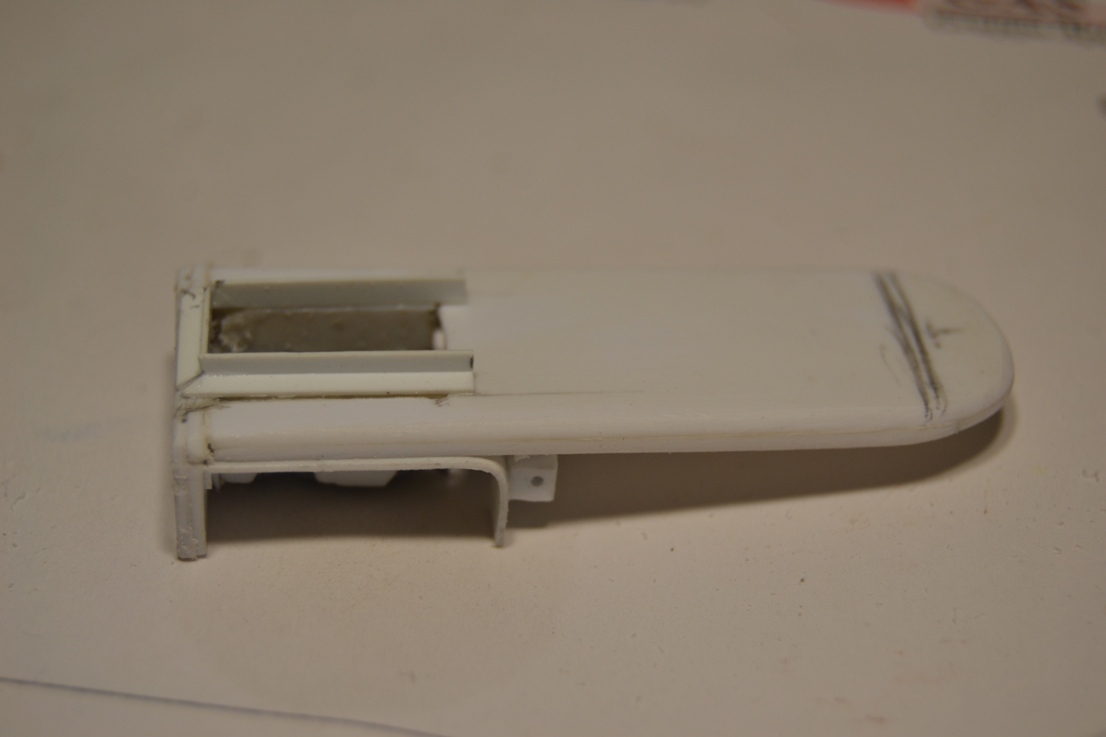

Solo dopo che la colla si è asciugata le ho tagliate, nascondendo la giunzione con dei profili angolari di 1,5x1,5 mm evergreen

Immagine:

180,4 KB

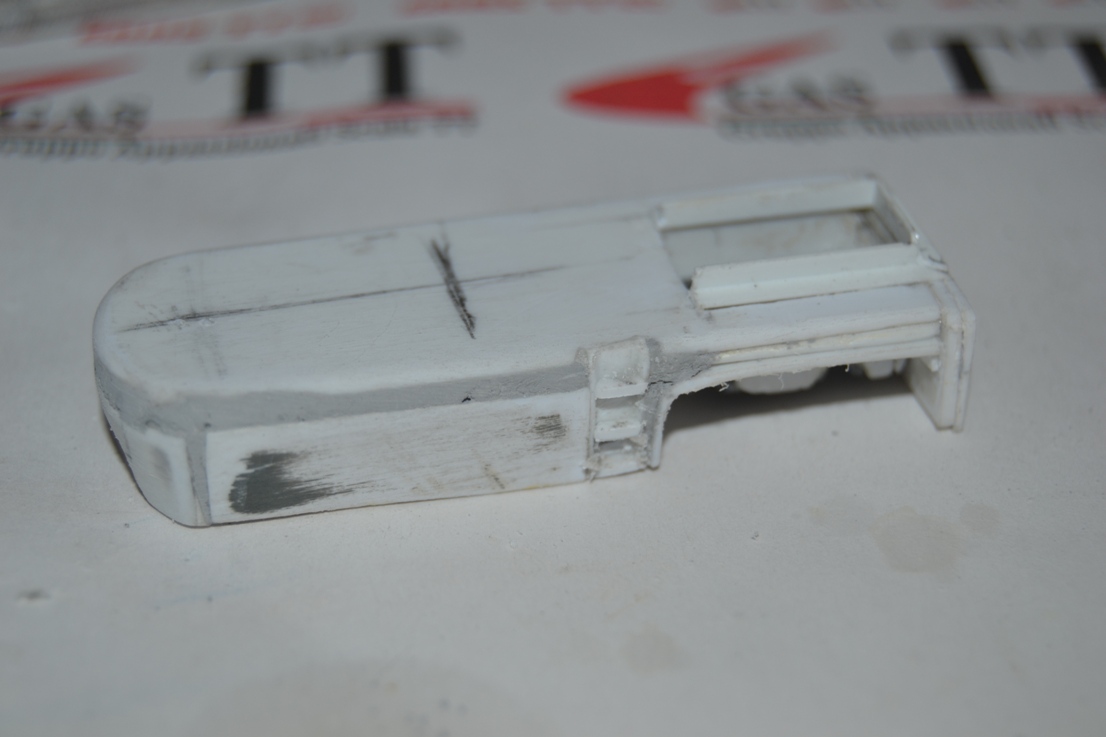

Ho così iniziato la costruzione del telaio laterale, i cofani motore, per intenderci, sempre con lastra di plasticard 0,5 mm....... Per creare la nicchia della scala ho usato il profilo ad "U" della evergreen 2,5x1 mm

Immagine:

197,06 KB

.... Girando attorno a tutto il perimetro posteriore del modello, da parafango a parafango, curvano il plasticard per fargli seguire la forma arrotondata posteriore.
Dopo di che ho stuccato le giunzioni in modo molto approssimativo e superficiale.
Non voglio dargli l'aspetto di una gru nuova, ma, come le foto dimostrano, un aspetto molto vissuto.. in ambienti ostili....

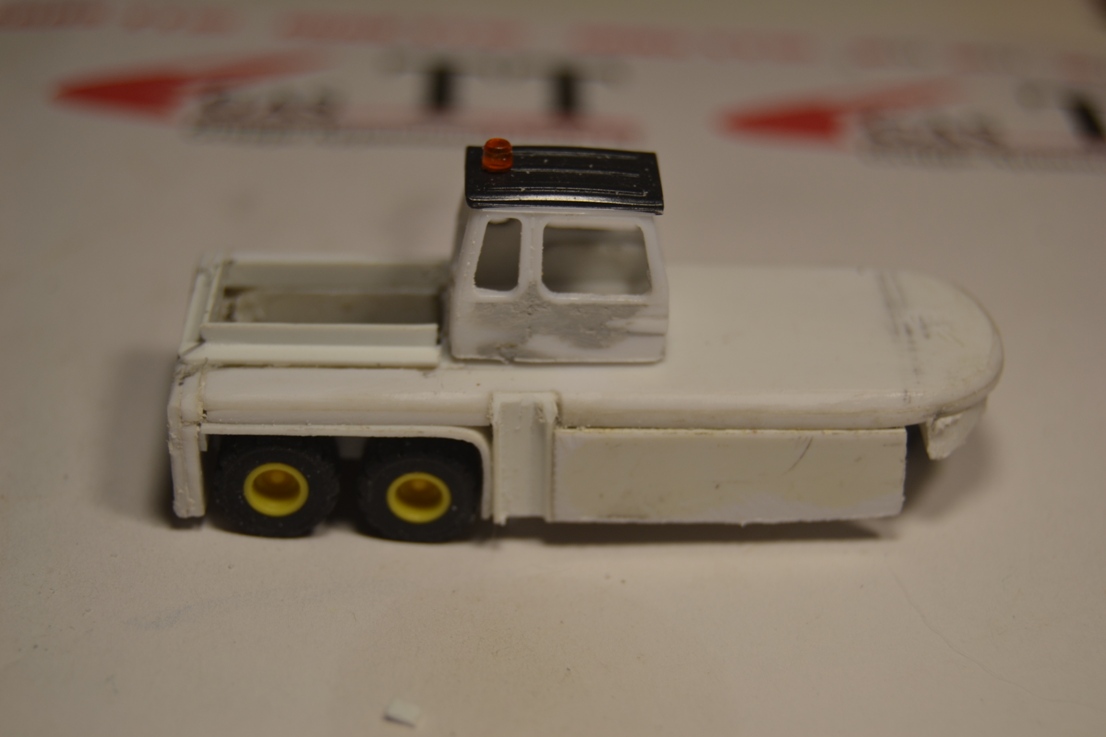

Ovviamente, come sempre, provo la visione d'insieme del modello, con tanto di cabina.

Immagine:

188,25 KB

Immagine:

181,08 KB

Ho costruito le 3 scalette di accesso alla cabina, incollando semplici pezzetti d'avanzo/ritagli di plasticard da 0,5 mm

Immagine:

193,58 KB

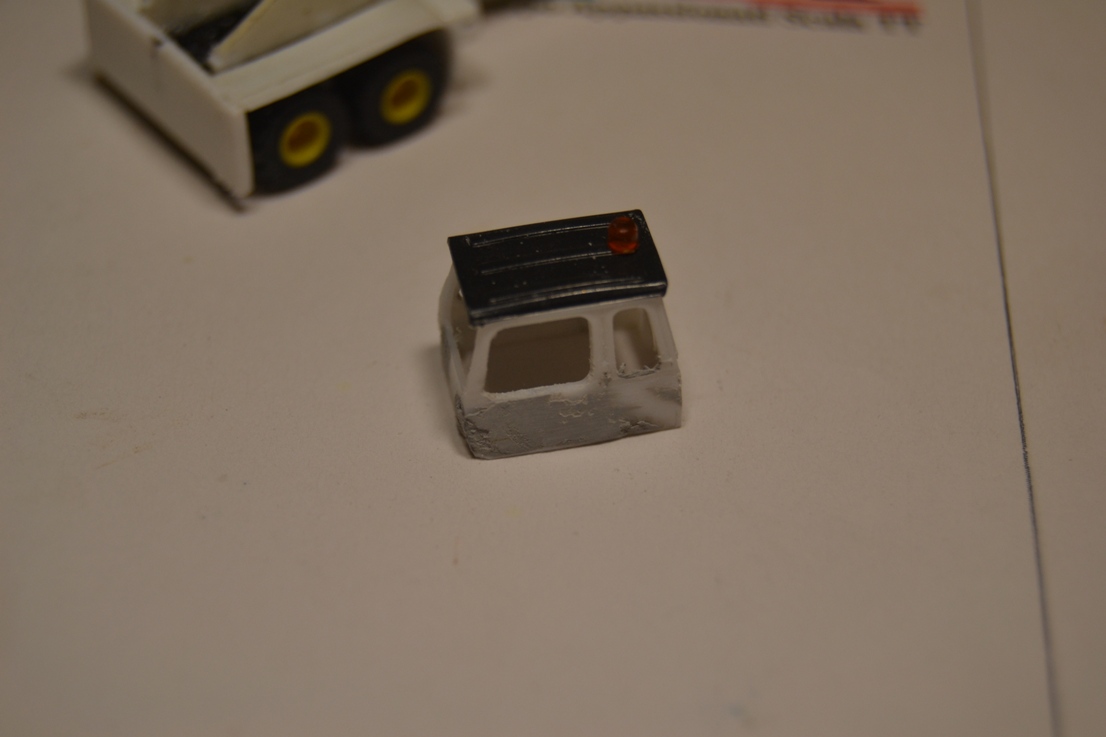

ed ho dato una stuccata generale, un po' più "decente", applicando la cabina e provando la sagoma del vano motore

Immagine:

191,19 KB

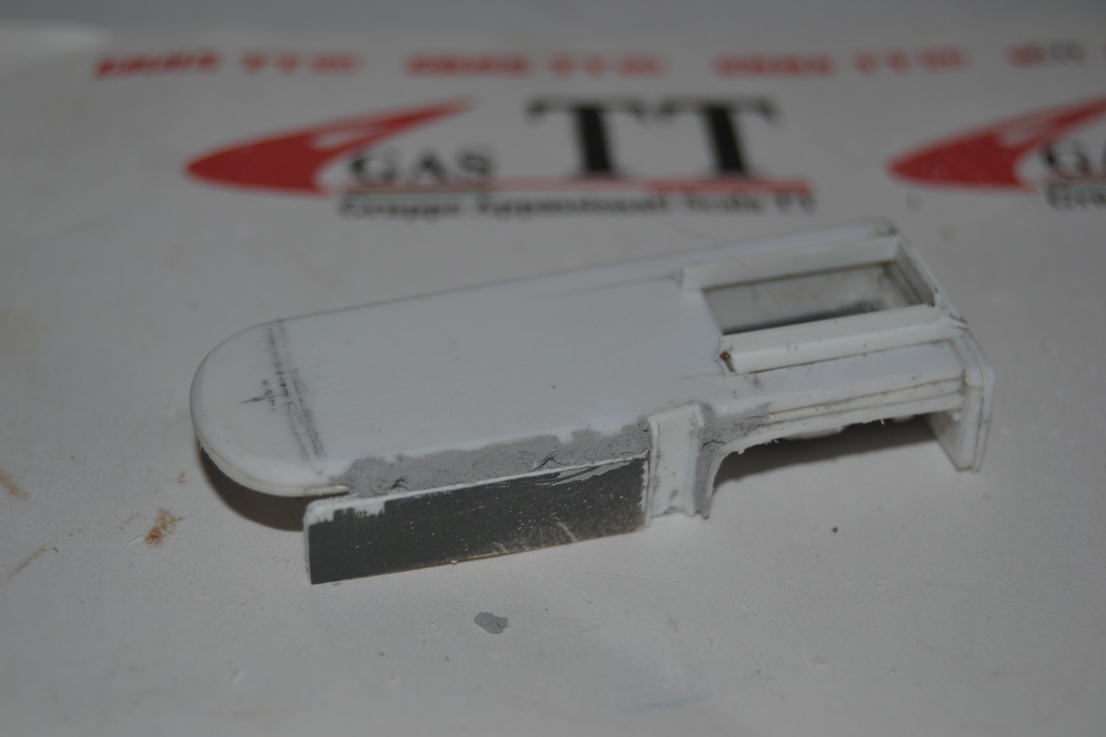

Ho aperto la parte posteriore per le ruote sterzanti semplicemente limando il plasticard ed ho poi verniciato con Primer, per verificare l'aspetto generale.

Immagine:

183,42 KB

Immagine:

189,59 KB

..... Continua.

[MrMassy86]

Sta venendo molto bene, ti seguo con piacere Roberto
Massimiliano

[saverD445]

Roberto, sei mitico... e vai che c'è ne!!

[roy67]

Grazie ragazzi.

[Andrea]

Complimenti Roby, stai facendo un lavoro eccellente, in linea con il tuo "standard di qualità".

[Egidio]

Grandioso......Saluti. Egidio.

[roy67]

Spero di non deludervi.
La fretta è una cattiva consigliera ed il poco tempo a disposizione induce alla fretta.
No!
Non cadrò nella più famosa e conosciuta trappola modellistica: La semplificazione rapida.
Molti modellisti vi sono caduti... per primi coloro che hanno cercato di rendere "meravigliosa" una carrozza Lima degli anni '70... rimane un "arnese ben verniciato ed invecchiato" ma tutt'altro che un bel modello od una bella riproduzione!!!!!

Impiegherò l'esatto tempo che serve!

[Egidio]

Sono completamente d' accordo con la tua opinione. Saluti. Egidio.

[lorelay49]

Capolavoroooooooo

[roy67]

Grazie anche a te Giuliano.

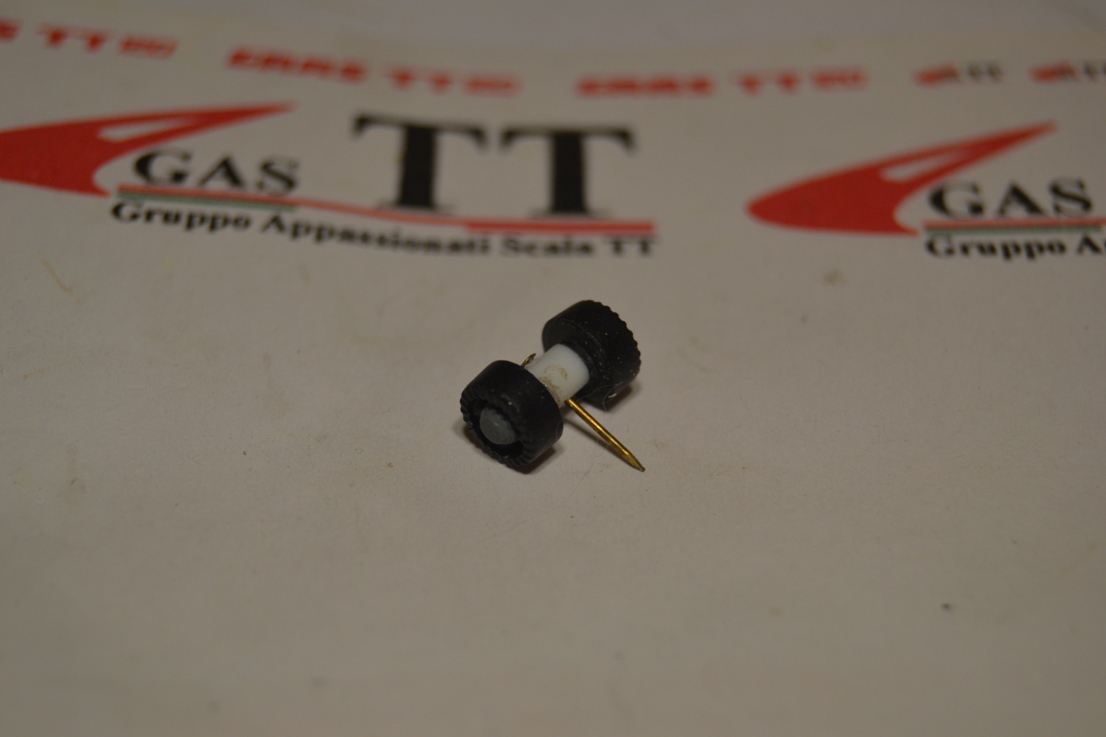

Ho forato con punta da 0,5 mm radialmente il perno dell'asse delle ruote posteriori in maniera da creare un perno rotante centrale, sfruttando un chiodo da modellismo navale.

Immagine:

196,84 KB

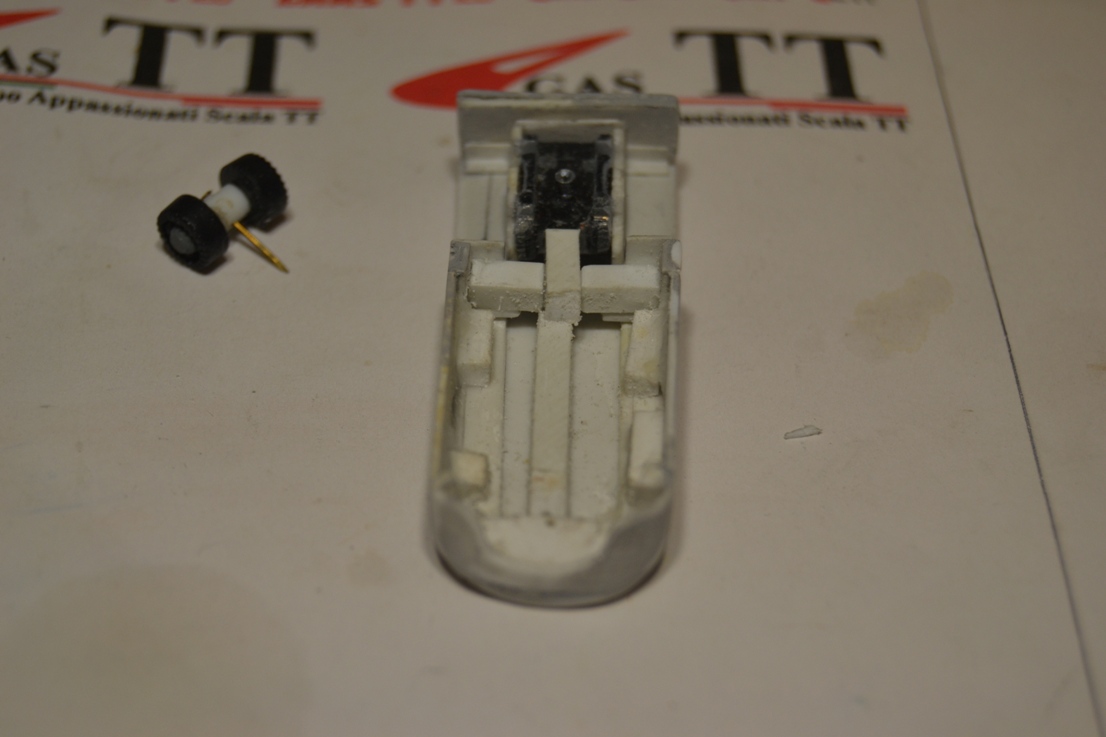

..... Ed ho eseguito lo stesso foro nel telaio del modello, creando il "centro di rotazione" dell'asse sterzante. Ad onor del vero ne ho fatti 2 di fori, per meglio verificare a che distanza "paga l'occhio" tale asse sterzante....

Immagine:

202,92 KB

Guardando le foto della gru vera... mi sembra che quello più interno sia il più credibile

Immagine:

188,55 KB

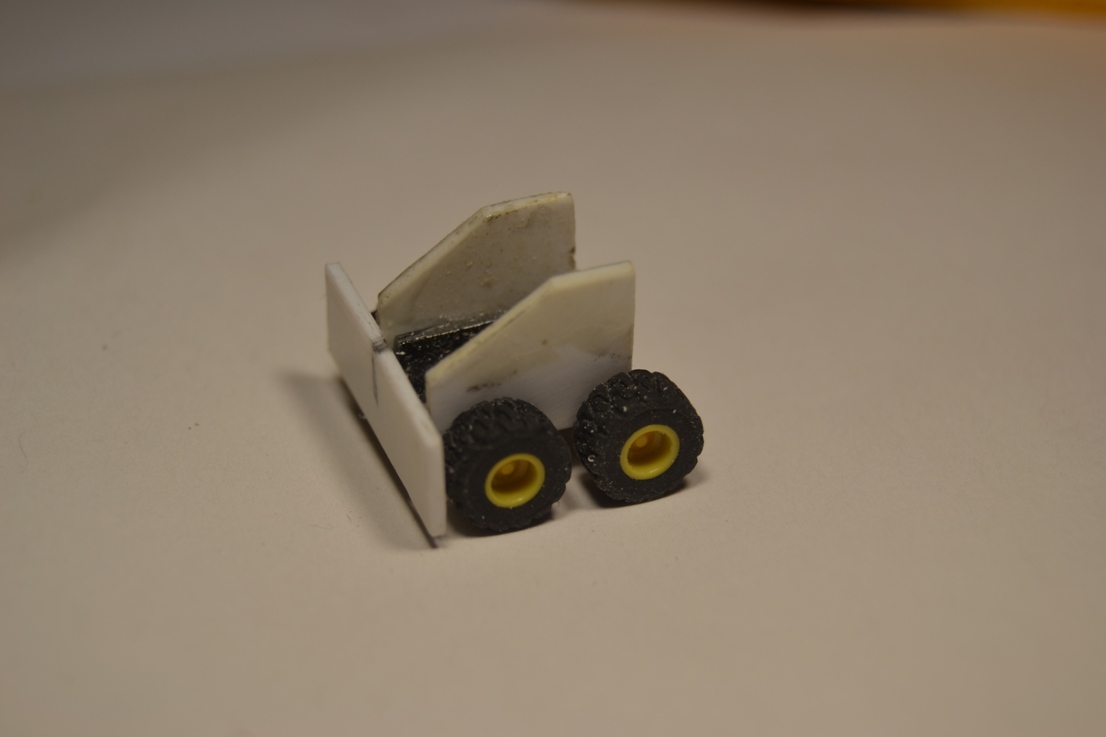

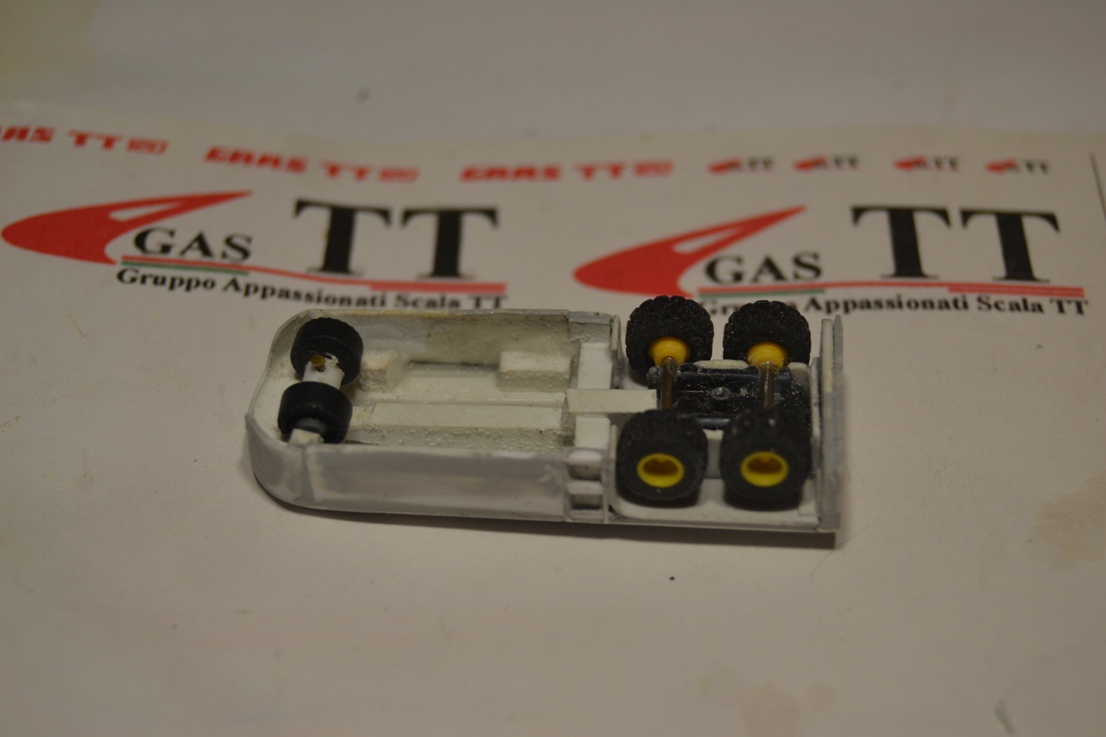

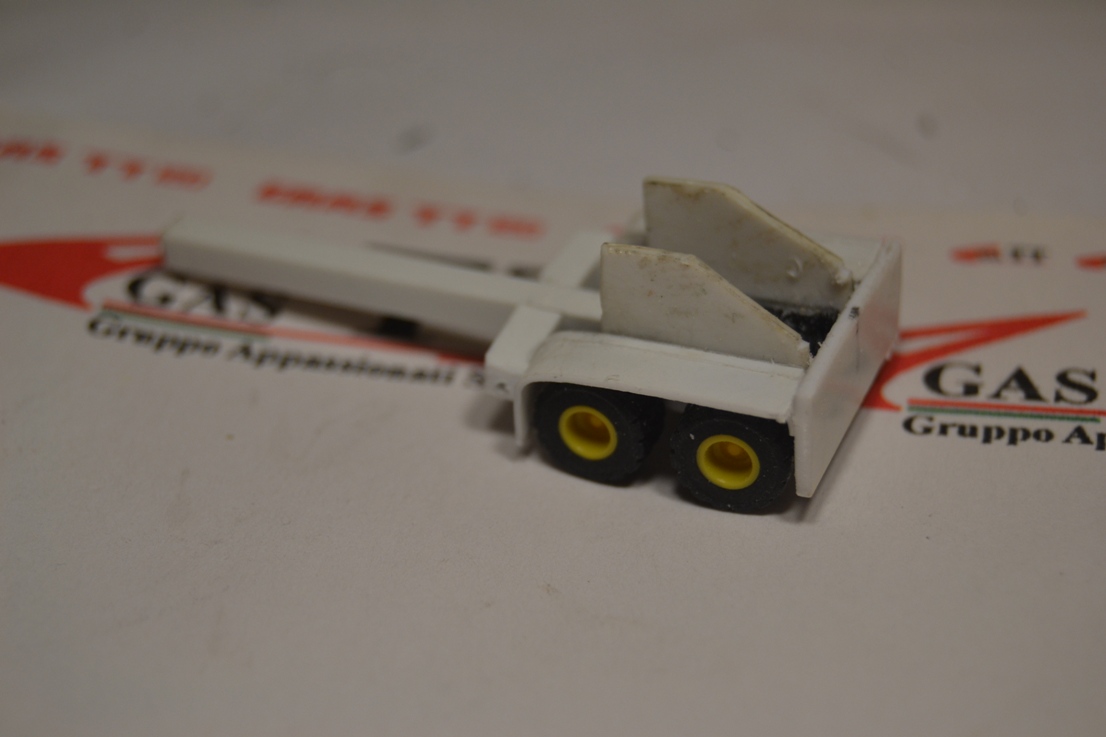

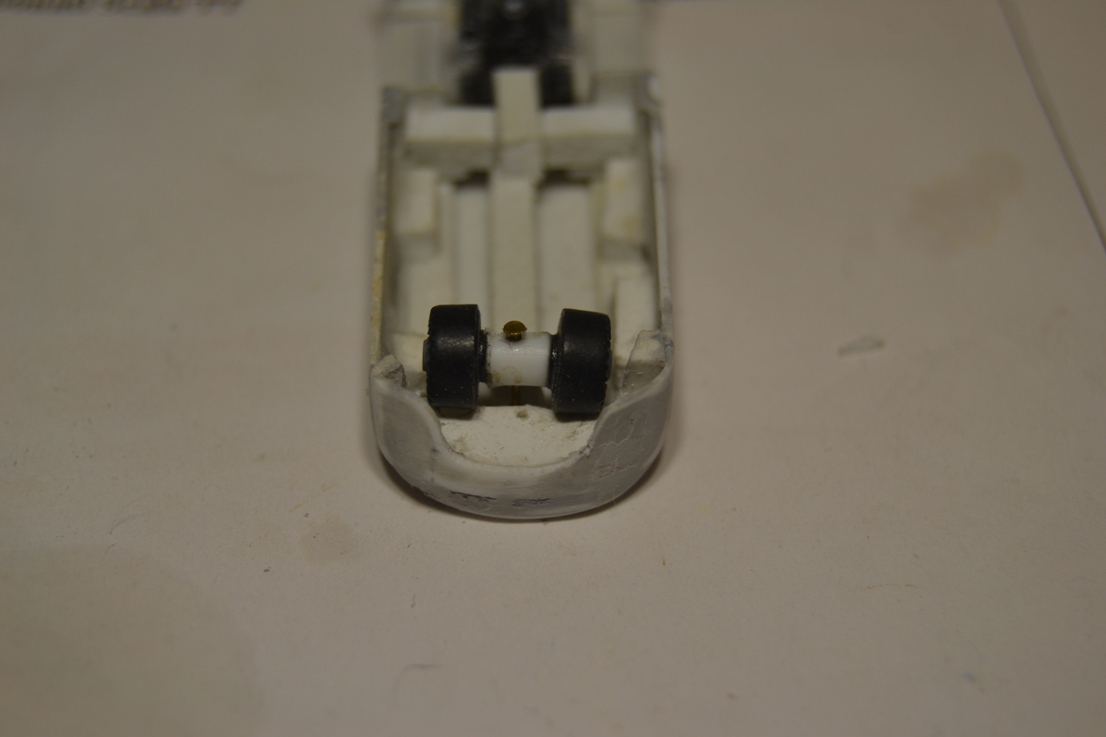

Quindi ecco il telaio gru "sotto la sottana" con tutte le ruote posizionate. l'asse sterzante sarà veramente "sterzante".

Immagine:

216,49 KB

[roy67]

Ovviamente si lavora sempre su più fronti in contemporanea.
Mentre asciuga la colla "di la"... si vernicia "di qua", poi si carteggia "quell'altro", si fora "questo", etc....

Quindi, mentre asciugavano lo stucco ed il primer ho iniziato a costruire il supporto del braccio gru.

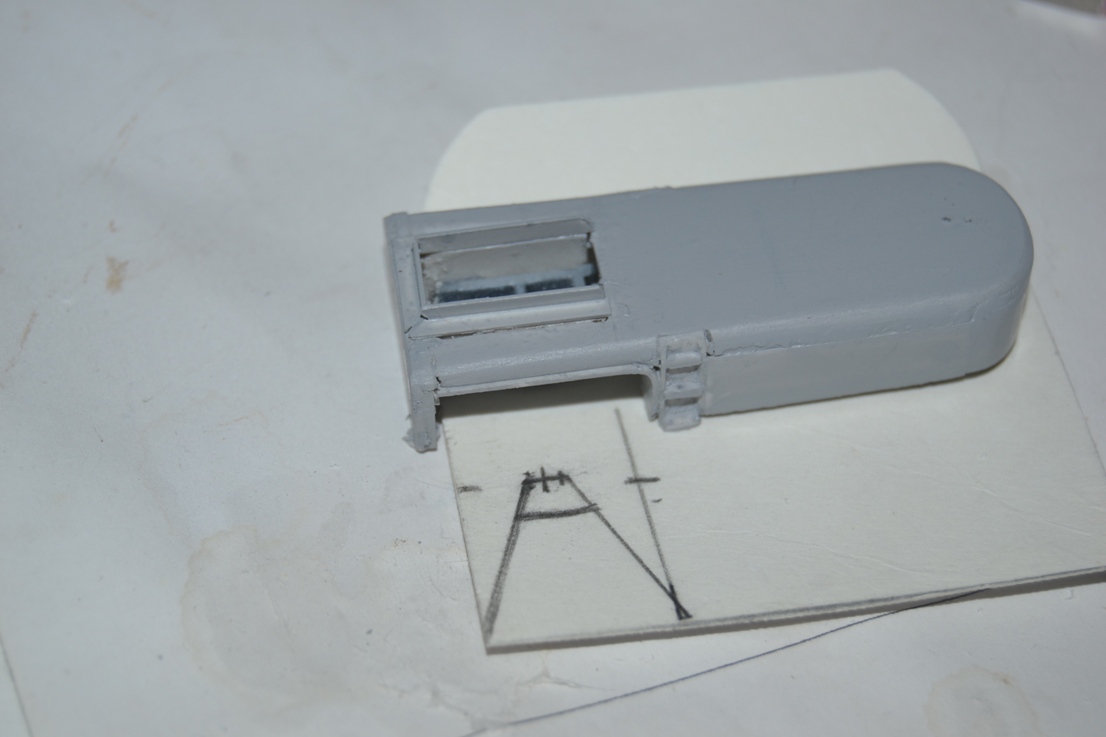

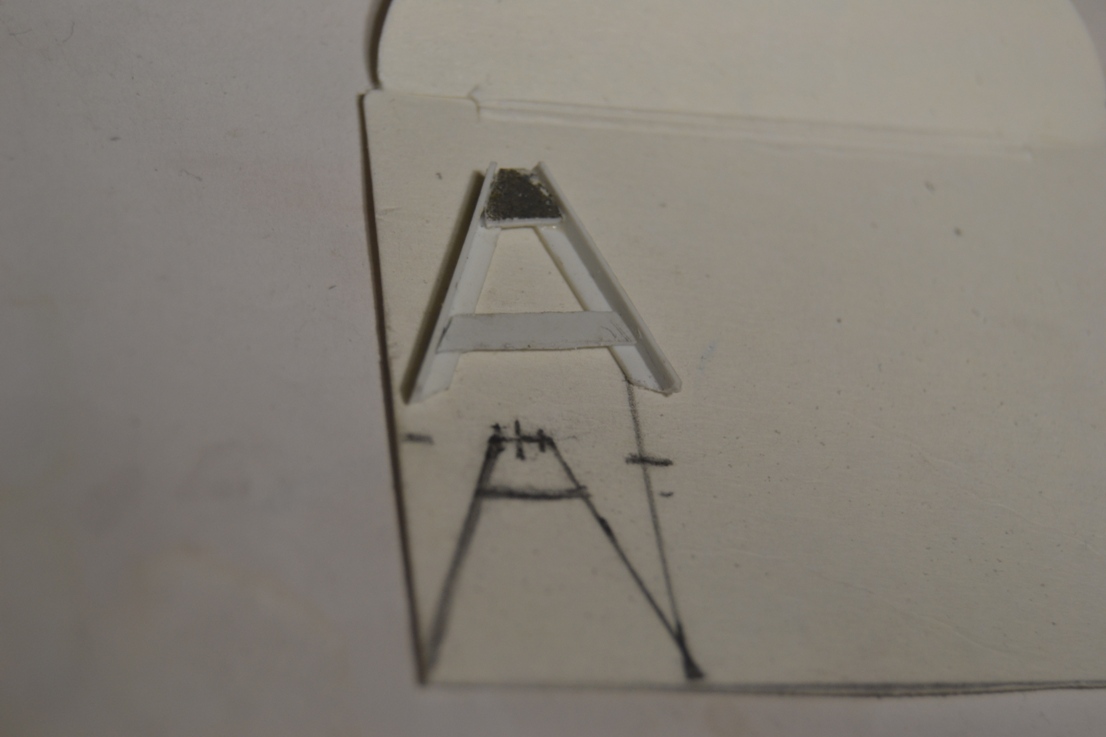

Ho creato innanzitutto una sagoma in cartone, sopra la quale ho riportato le misure

Immagine:

199,39 KB

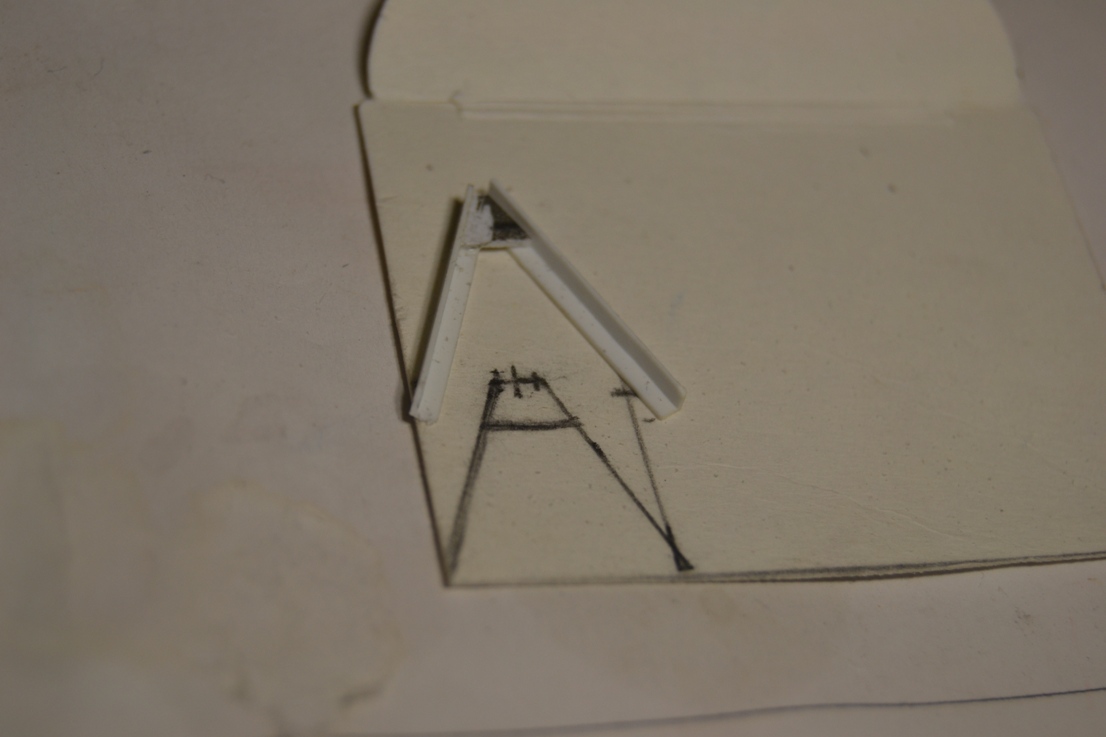

Ovviamente è stata la base sopra la quale lavorare, incollado fra loro 2 profili evergreen angolari da 1,5x1,5 mm ed un "fazzoletto" triangolare di plasticard da 1 mm di spessore

Immagine:

191,57 KB

Per poi incollarvi la traversa di base, sempre costituita da plasticard da 1 mm

Immagine:

192,55 KB

[v200]

Splendida lavorazione

[roy67]

Grazier Roby.

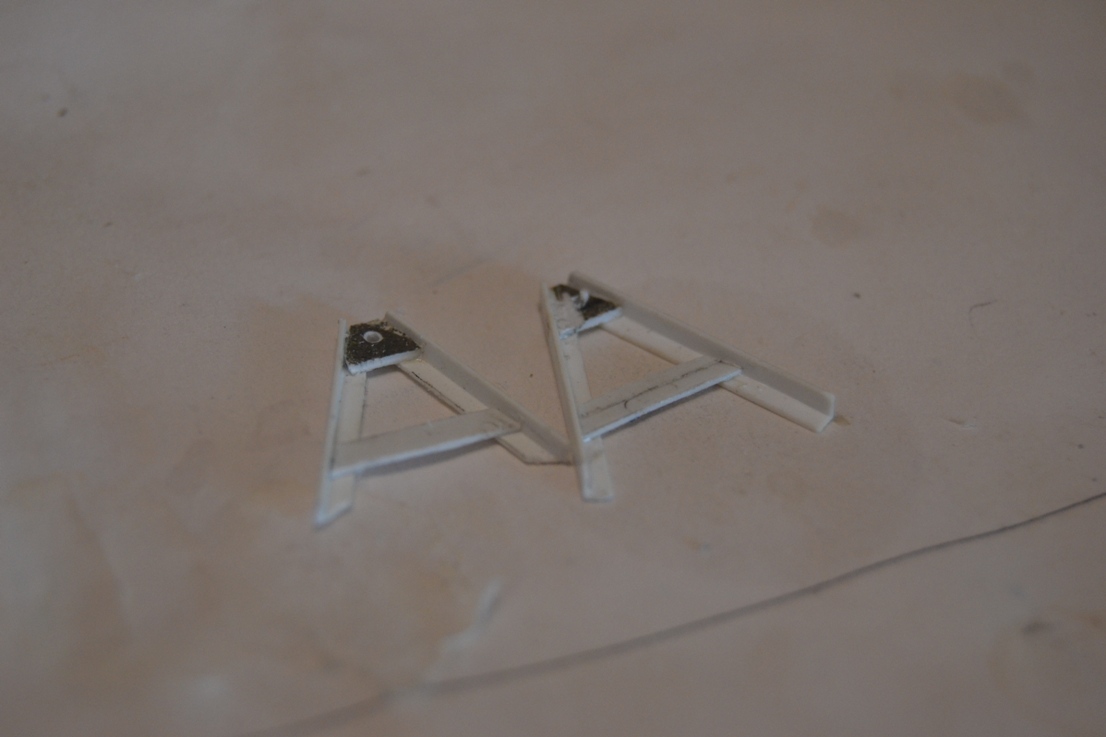

... Ovviamente di telai ne ho costruiti 2 ...

Immagine:

205,2 KB

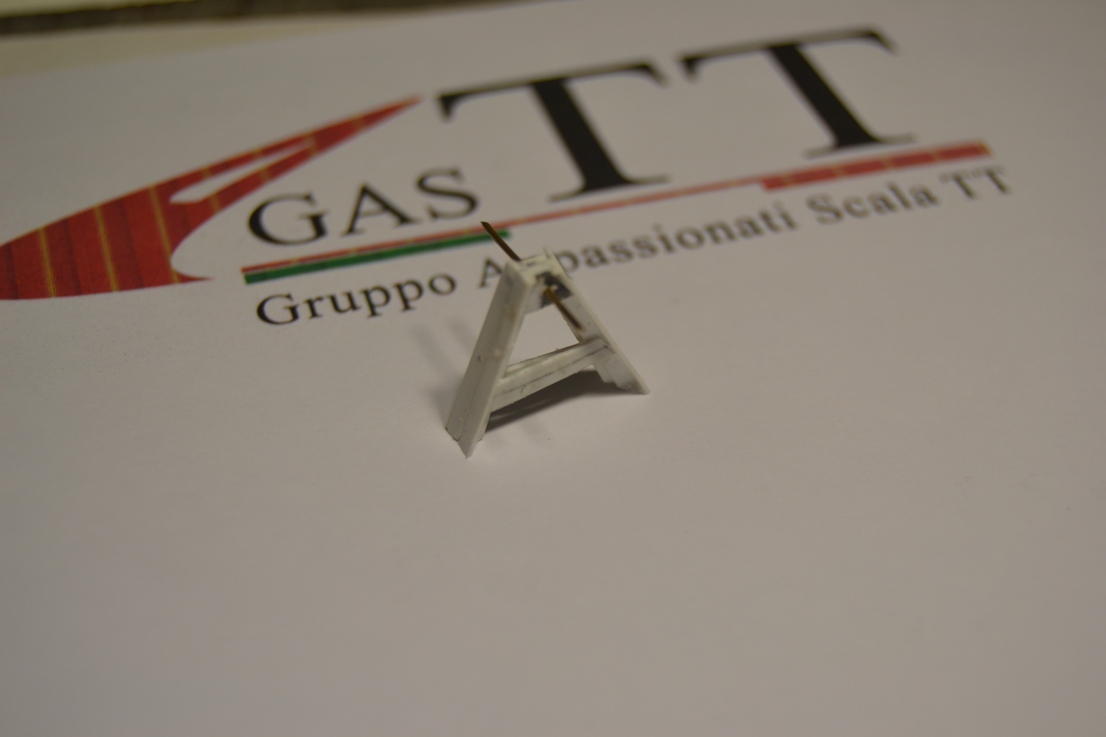

... Che ho poi unito assieme con una goccia colla vinilica e li ho forati con punta da 0,8 mm e limati per dargli la stessa identica sagoma

Immagine:

176,14 KB

Immagine:

187,9 KB

Immagine:

184,83 KB

Ora sono assolutamente identici... e pronti per essere installati

[roy67]

...... Ovviamente, mentre asciugava la colla per il "trespolo" di supporto ho iniziato il braccio telescopico, partendo dal lato "basso".

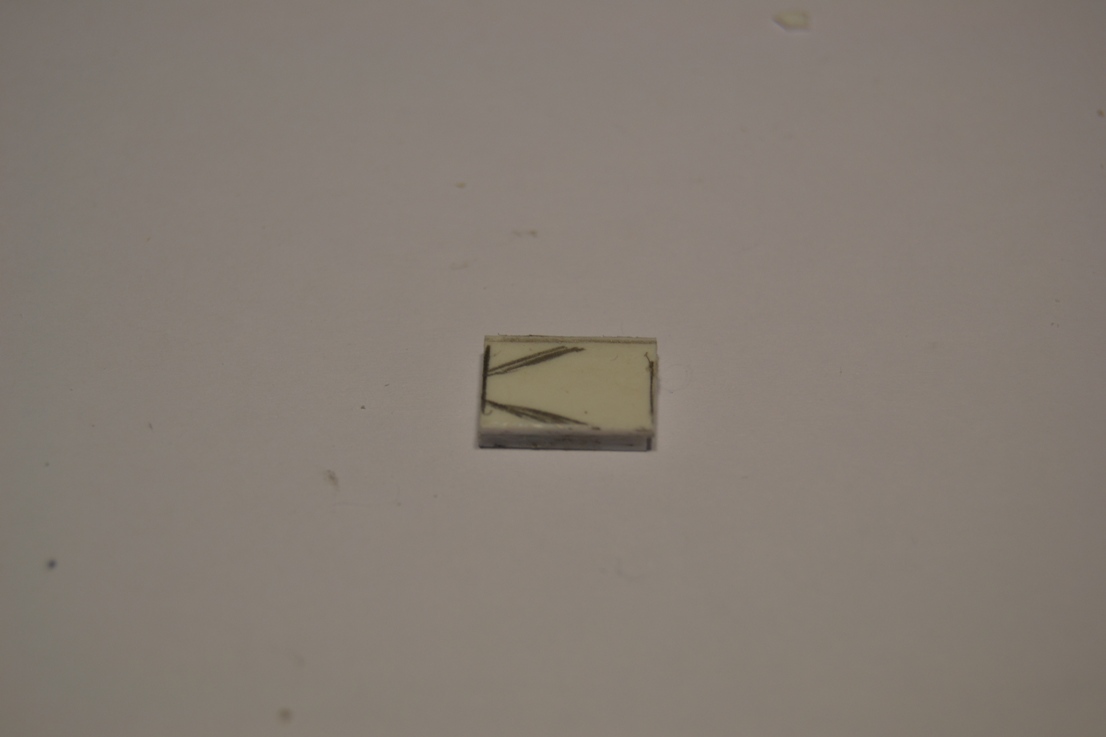

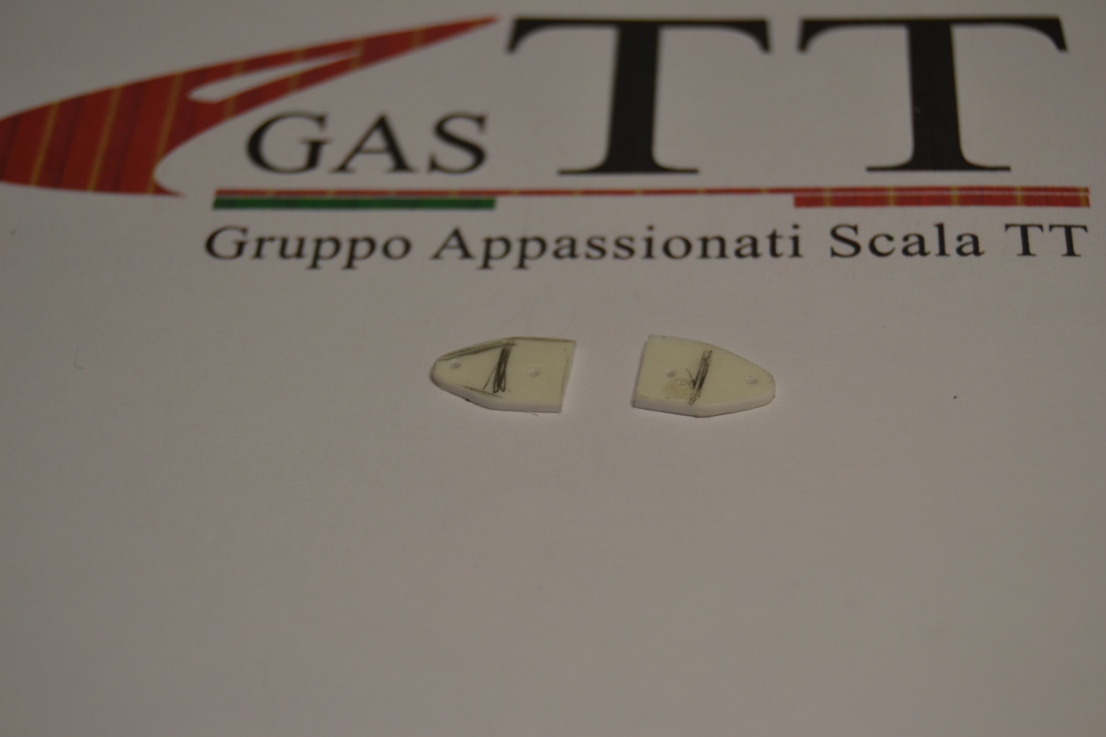

Ho tagliato 2 pezzi di plasticard di pessore 1 mm e li ho incollati assieme (con colla vinilica) per creare una sorta di "parti gemelle".. Come mia abitudine.

Immagine:

155,03 KB

Ed eccoli con le "mitiche £ 50 italiane del XX secolo".

Immagine:

188,36 KB

I pezzi sono stati ovviamente sagomati e limati ad hoc.. in base a ciò che è rilevabile dalle foto (solo quelle che ho pubblicato... Non esiste in rete null'altro... ) E poi li ho forati con punta da 0,8 mm, nella posizione dei perni di rotazione e supporto pulegge.

Immagine:

188,96 KB

Immagine:

188,53 KB

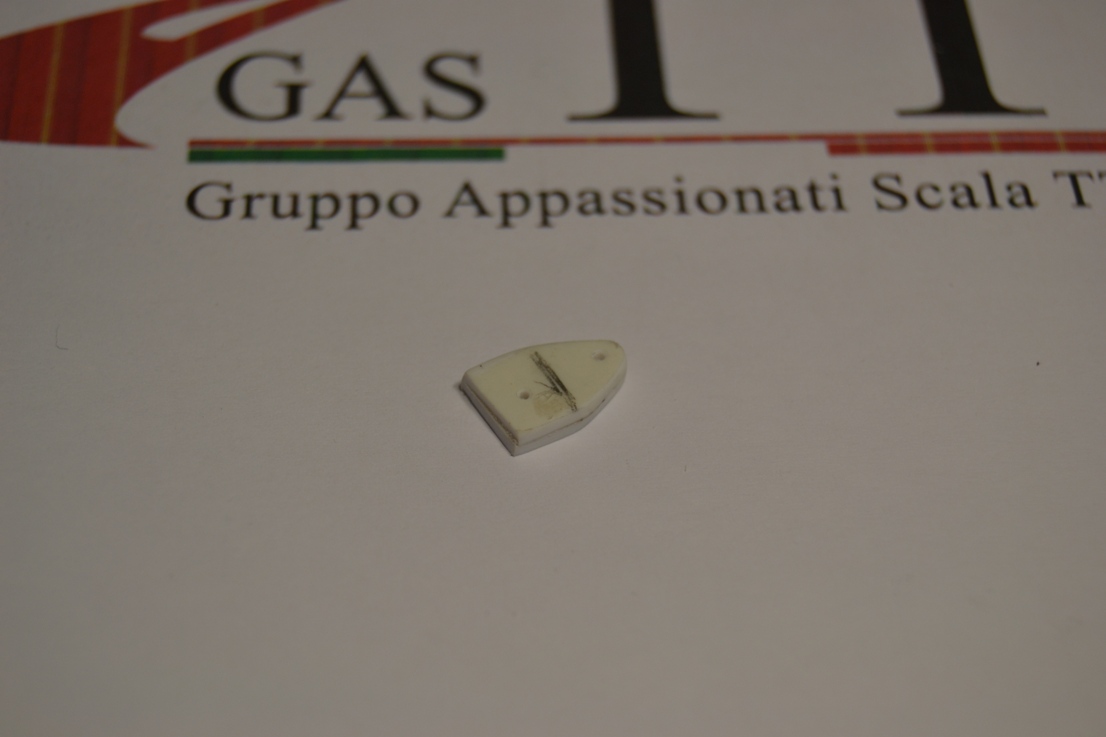

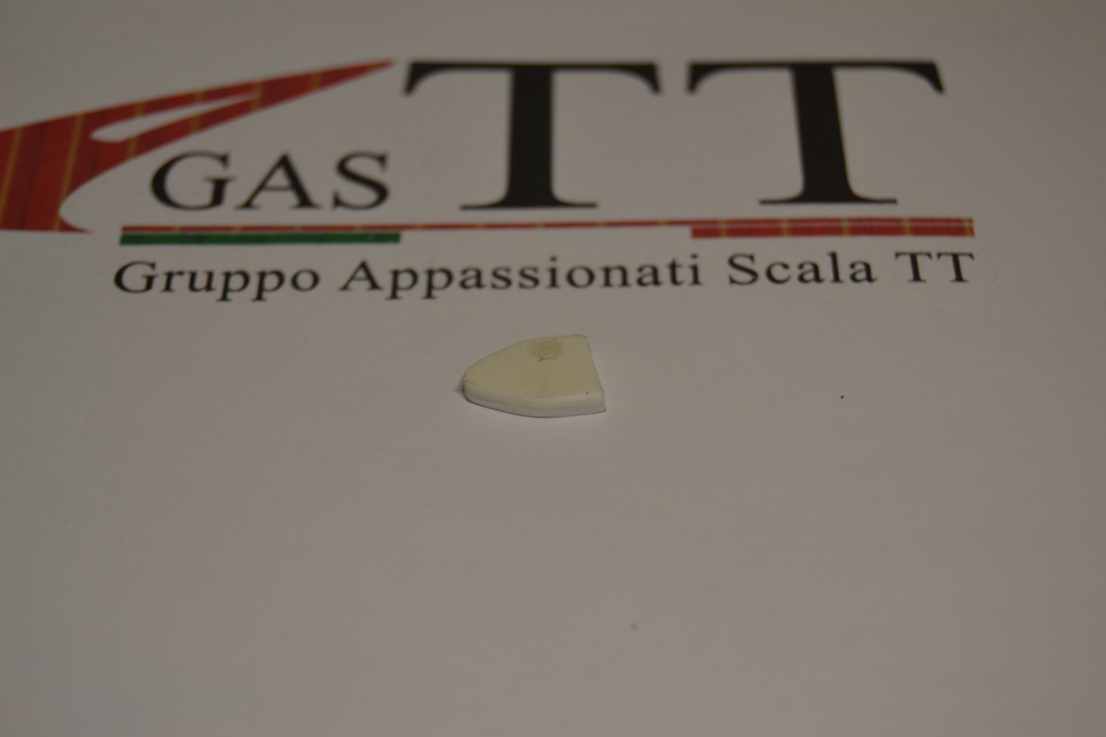

A quel punto i pezzi sono stati separati per creare ler due fiancate dell'imperniata del braccio telescopico

Immagine:

185,5 KB

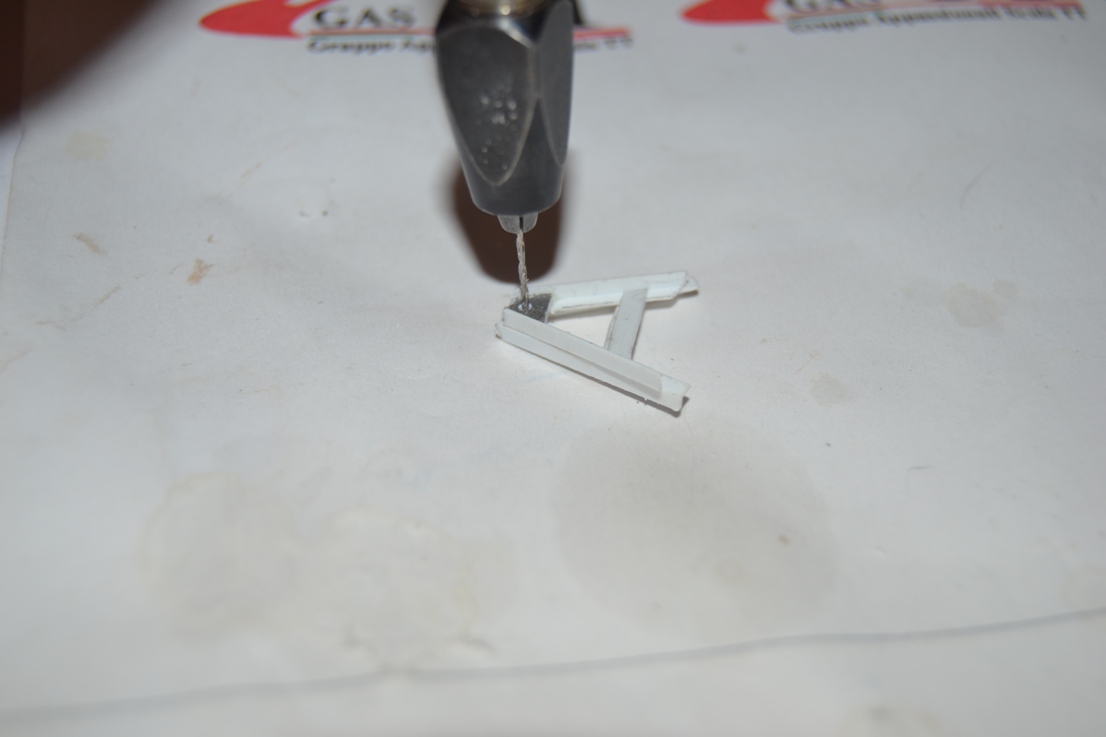

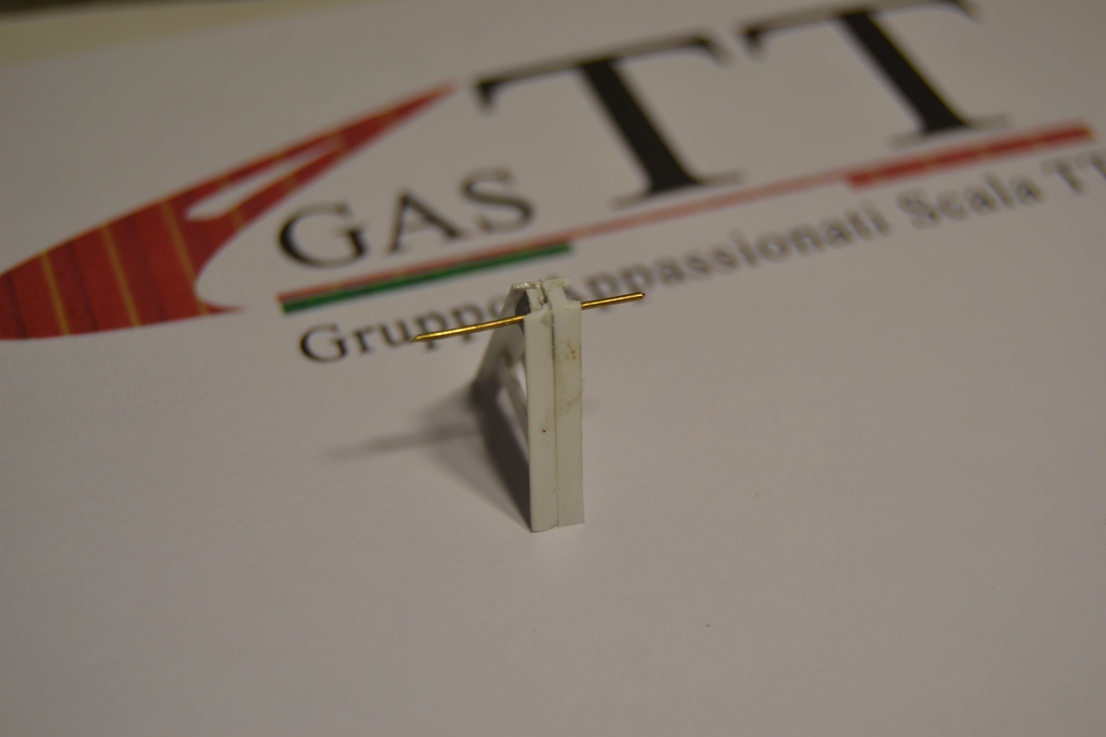

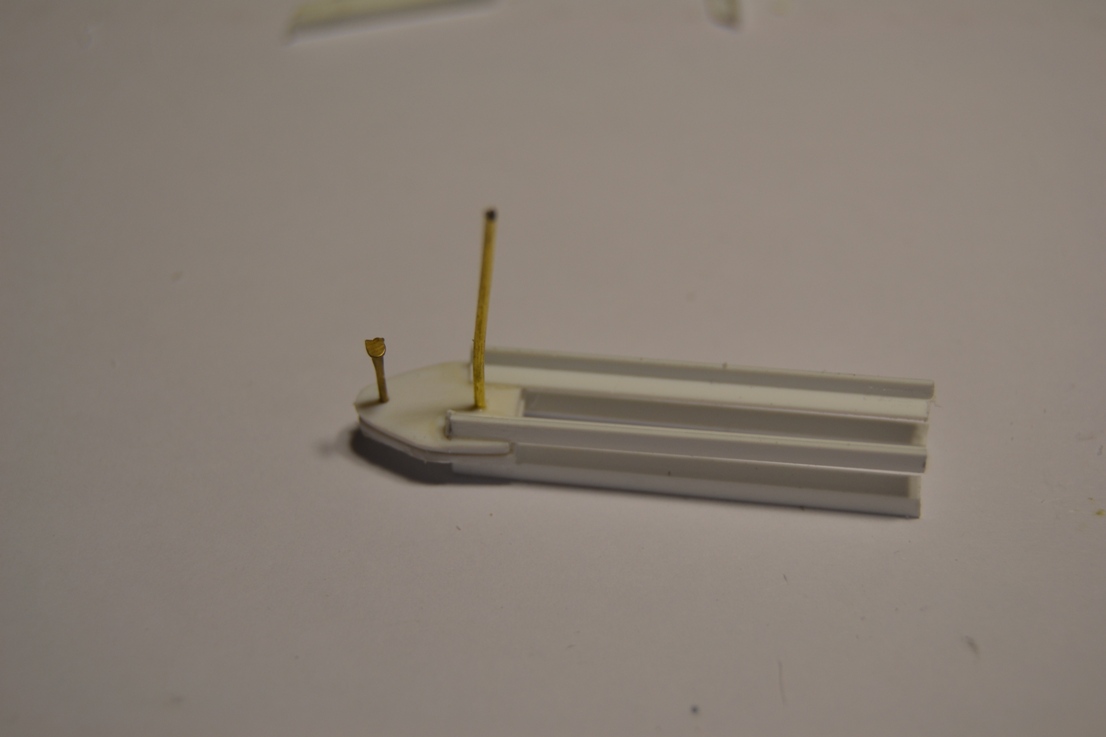

Ovviamente sono stati inserito 2 pezzi di ottone da 0,8 mm nei fori precedentemente creati ed ho incollato i profili evergreen angolare da 1,5x1,5 mm

Immagine:

165,39 KB

Continua.....
