Carro bagagliaio in kit! Scala Z/1:220!

[carlo mercuri]

Si, avete letto bene, un kit in Z!!!
Si tratta di un bagagliaio merci delle SNCF prodotto da Tj!
Me l'ha spedito un amico di FB, perchè l'aveva acquistato e non sapeva come montarlo!
Eccovi qualche foto!!

Immagine:

408,9 KB

Immagine:

467,89 KB

[adobel55]

Roba da Super Eroi.
Ciao.
Adolfo

[MrMassy86]

Carlo, con la tua bravura sarà una passeggiata anche se in Z
ti seguirò molto volentieri
Massimiliano

[v200]

Sapevo delle fotoincisioni in Z ma sul dettaglio poco.
Qui mi sembrano buone
Maestro tienici informati
Roby

[carlo mercuri]

Sapevo delle fotoincisioni in Z ma sul dettaglio poco.
Qui mi sembrano buone
Maestro tienici informati
Roby

Grazie caro Roby; il bagagliaio è super, credimi!! Su FB ci sono altre foto!!

[v200]

Vado a spiare :geek:
Guarda che caso dove arrivi sbucano fotoincisioni [:o)]
In macro molto belle, non ho visto imperfezioni attendo il tuo solito capolavoro.
Roby

[giuseppe_risso]

Che spessore è la lastrina?

[carlo mercuri]

Che spessore è la lastrina?

Ciao Giuseppe!

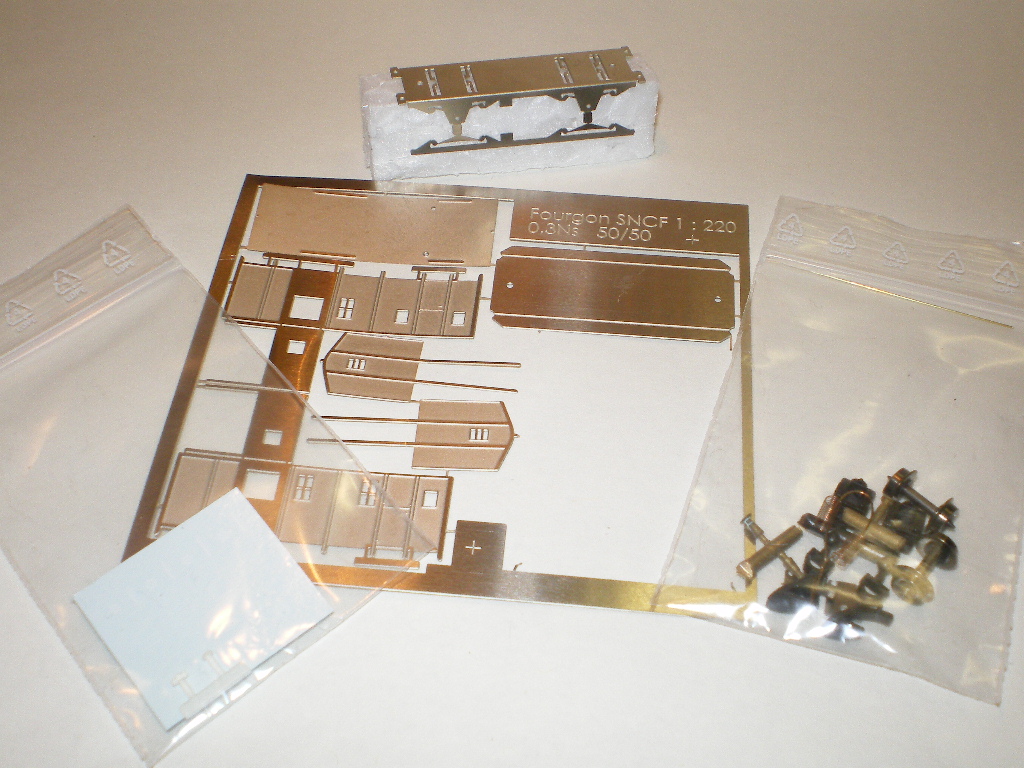

Nella prima foto sul rettangolo dove indica il tipo di carro e la compagnia ferroviaria SNCF, c'è scritto 0,3 50/50, ma non so se si riferisce allo spessore!

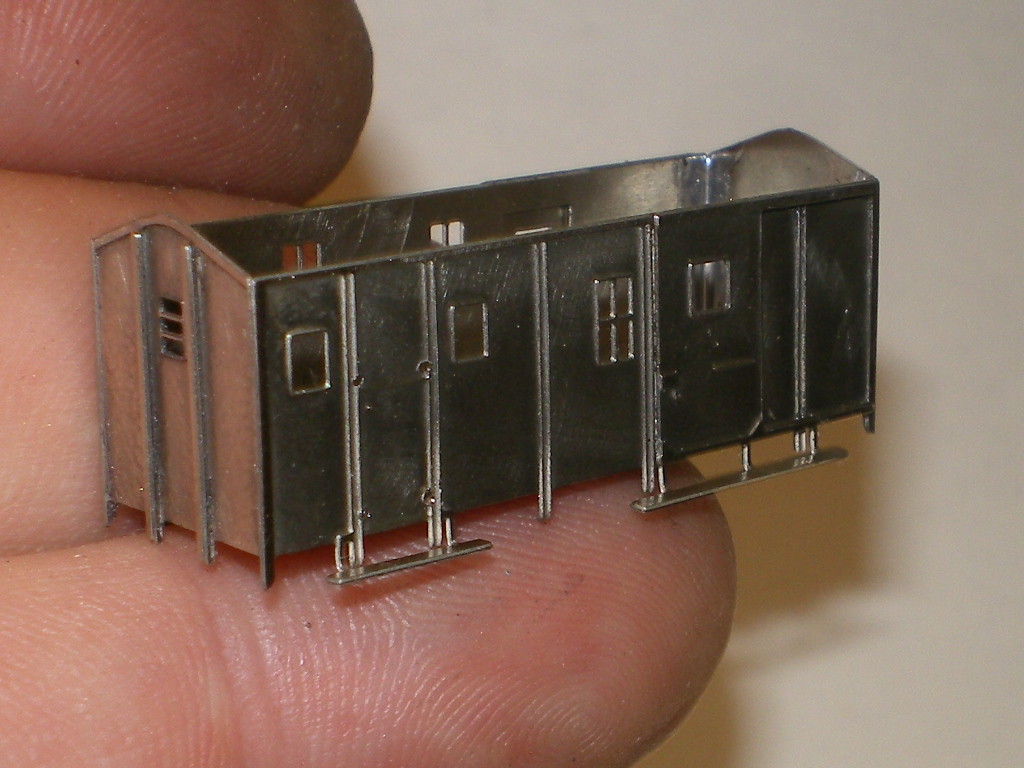

Un altra foto della cassa!!

Immagine:

462,96 KB

[v200]

Che piccolino
Roby

[Giacomo]

E ti pareva che Carlo non dasse il meglio anche in Z???? Direi che il montaggio rasenta la perfezione (Carlo non arrabbiarti lo sai... la perfezione non è di questo mondo... anche se te ti ci avvicini parecchio!!!!!

[carlo mercuri]

E ti pareva che Carlo non dasse il meglio anche in Z???? Direi che il montaggio rasenta la perfezione (Carlo non arrabbiarti lo sai... la perfezione non è di questo mondo... anche se te ti ci avvicini parecchio!!!!!

Grazie, troppo buono!![:I]

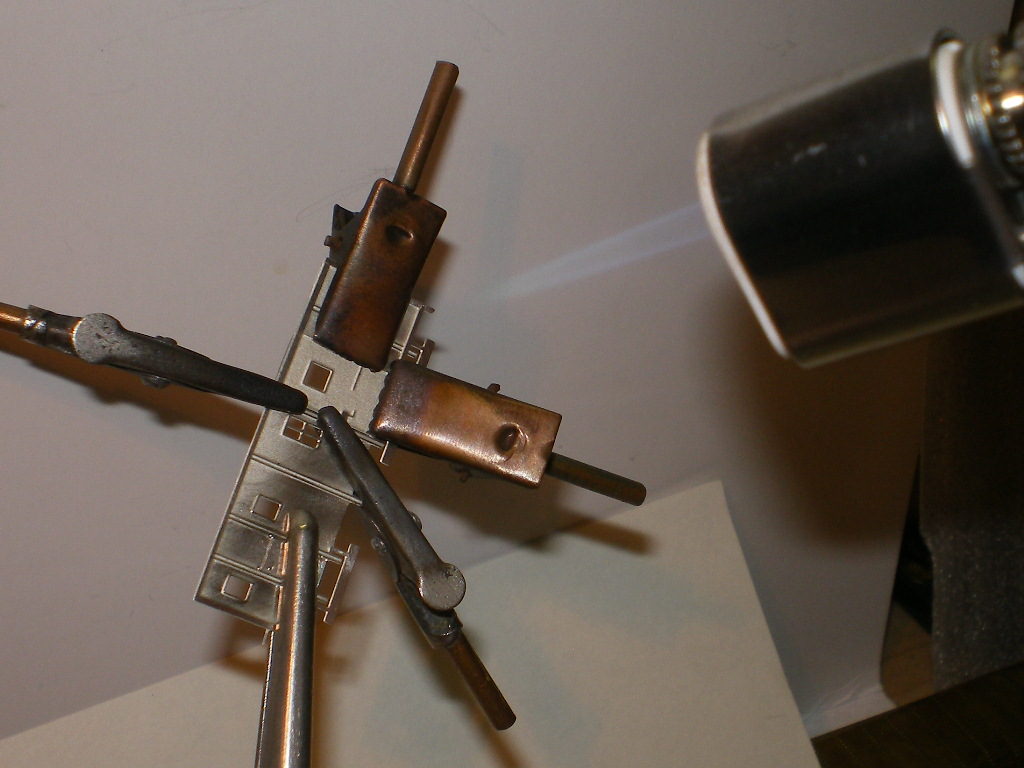

Ti mostro una foto della saldatura dei portelloni, con la microtorcia!!

Immagine:

226,33 KB

[v200]

Differenze di materiale con l' N?
Spessori più sottili?
Lega metallica?

[Giacomo]

Accidenti Carlo ma con tutte quelle morsettine non disperde troppo calore? Capisco che tenere in posizione una parte microscopica sia un problema, ma così quanto calore devi applicare?
(della serie come rubare i segreti ai Maestri senza farsene accorgere.....)

[carlo mercuri]

Accidenti Carlo ma con tutte quelle morsettine non disperde troppo calore? Capisco che tenere in posizione una parte microscopica sia un problema, ma così quanto calore devi applicare?
(della serie come rubare i segreti ai Maestri senza farsene accorgere.....)

Segreti?? Allora, venti articoli su TTM per una media complessiva di ottanta/cento pagine dove spiego come saldare con la torcia, e sarebbe un segreto?
La microtorcia ha tanto calore da poter carbonizzare metalli ben più spessi e duri, quindi bisogna saper dosare la quantità di calore; è forse la cosa più difficile da imparare, ma con la pratica diventa una cosa che viene naturale.

Carlo.

[carlo mercuri]

Differenze di materiale con l' N?
Spessori più sottili?
Lega metallica?

Nessuna sostanziale differenza, tantomeno negli spessori!!
Qusto kit mi ha stupito per la precisione di tutti i pezzi!
L'altezza, per sesempio, del gancio, è perfettamente allineata con quello dei rotabili Marklin, cosa che non ho mai riscontrato in N, dove (purtroppo) ogni artigiano mette il gancio ad un'atezza leggermente diversa!![8]

[giuseppe_risso]

Che spessore è la lastrina?

Ciao Giuseppe!
Nella prima foto sul rettangolo dove indica il tipo di carro e la compagnia ferroviaria SNCF, c'è scritto 0,3 50/50, ma non so se si riferisce allo spessore!

Un altra foto della cassa!!

Immagine:

462,96 KB

0,3 50/50 sta a indicare uno spessore di 3/10 e una corrosione 50% dal basso e 50% dall'alto.
A mio parere, lo spessore di 3/10, per un modello Z è un po' tanto.
E' vero che così il carro è più solido, e il montaggio un po' facilitato, ma uno spessore di 2/10 o anche 1,5 avrebbe permesso dettagli più fini (già così è molto bello) e spessori di costole verticali più realistici.
Poi, per la robustezza, si poteva rinforzare le fiancate internamente come ha fatto Mungai nel suo modello Hg scala N.
La Corbellini TT l'ho fatta 2/10 ed è robusta a sufficienza.
Comunque queste sono mie considerazioni, il modello è bello anche così.

[Giacomo]

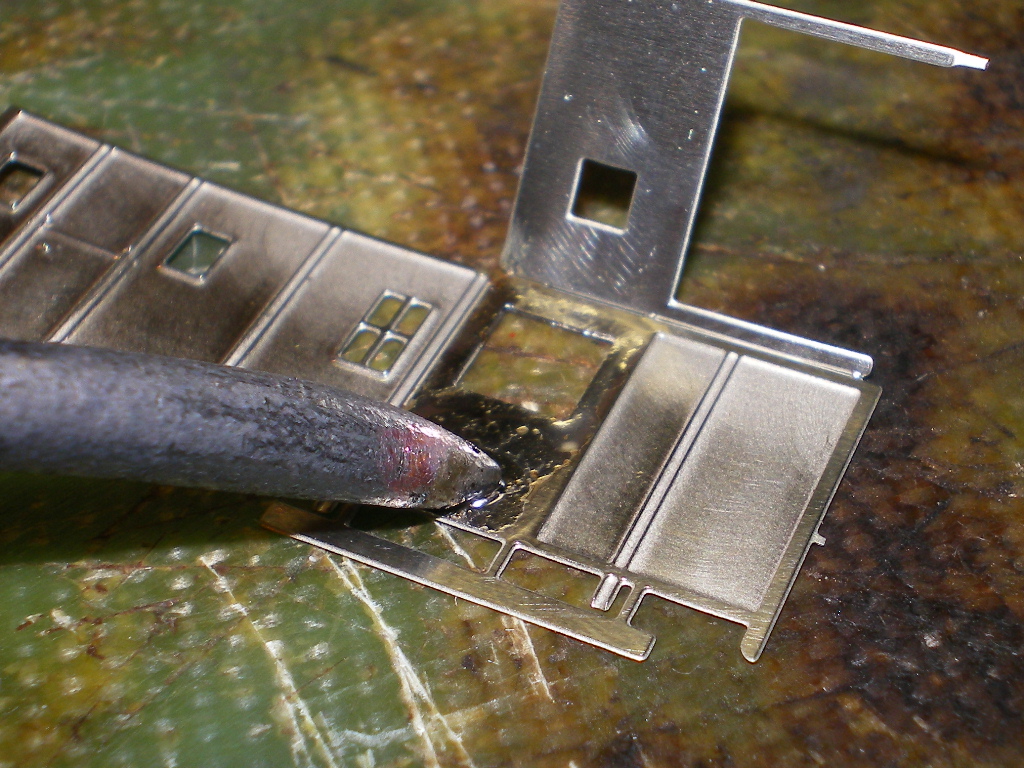

Carlo scusa... una domanda tecnica... nella seconda foto del tuo primo intervento stai saldando col saldatore normale cosa? La parte interna del portello parrebbe, ma allora perchè poi sei intervenuto con la torcia? Non bastava la saldatura che avevi fatto prima, o quella serviva solo a posizionare lo stagno?

E, già che ci saimo, la mini torcia da saldatura dove l'hai trovata? Io ho chiesto a un paio di ferramenta qui a Siena ma non ce l'hanno... tanto per cambiare.....

[carlo mercuri]

Carlo scusa... una domanda tecnica... nella seconda foto del tuo primo intervento stai saldando col saldatore normale cosa? La parte interna del portello parrebbe, ma allora perchè poi sei intervenuto con la torcia? Non bastava la saldatura che avevi fatto prima, o quella serviva solo a posizionare lo stagno?

E, già che ci saimo, la mini torcia da saldatura dove l'hai trovata? Io ho chiesto a un paio di ferramenta qui a Siena ma non ce l'hanno... tanto per cambiare.....

Stavo "stagnando" la zona dove poi collimerà il portellone (quella parte trattenuta dalle pinzette!) Con la torcia scaldo quella zona e le due parti vengono così magicamente saldate!!

La torcia la vendono nelle ferramenta o nei Brico, e ci sono diversi modelli!!

[v200]

Ne ho due una della Proxxon ed una presa dai cinesi( ottima).
Roby

[v200]

Carlo guarda qui. http://www.zcentralstation.com/~zcentra ... i-29-10388
http://www.drehscheibe-online.de/foren/ ... 10,6977477
https://www.google.it/search?q=bahn+spu ... FVFzAeM%3A
Roby

[carlo mercuri]

Carlo guarda qui. http://www.zcentralstation.com/~zcentra ... i-29-10388
http://www.drehscheibe-online.de/foren/ ... 10,6977477
https://www.google.it/search?q=bahn+spu ... FVFzAeM%3A
Roby

Bei link.......il primo lo conosco, ma non sono riuscito a risalire al produttore!! Tu si?

[v200]

No indago

[v200]

Qui qualcosa http://www.searails.com
http://www.sb-modellbau.com/index.php?c ... aec22ba649

[v200]

A quanto ho capito sono lavori in proprio fatti da un modellista iscritto a questo forum
http://www.zcentralstation.com/index.php.
http://www.z-railways.de/index.php?cPath=3_4_97

[Edgardo_Rosatti]

Bella Carlo, diciamo che mi stai opportunamente stimolando [:I]
