Ricomincia l'avventura in 3D con la resina

[Hannibal]

Bellissime stampate! Ma quanto tempo ci vuole per fare un disegno 3d?

Mi piace molto la ge44ton. Il modello commerciale è molto diverso dall originale.

[MrPatato76]

I tempi di progettazione dipendono dalla complessità del modello.
Possono bastare poche ore come volerci, mesi se non anni…..

[ho_master]

Un regalo per Annibale.

https://myhub.autodesk360.com/ue28c98c6 ... gC%2BIALpA

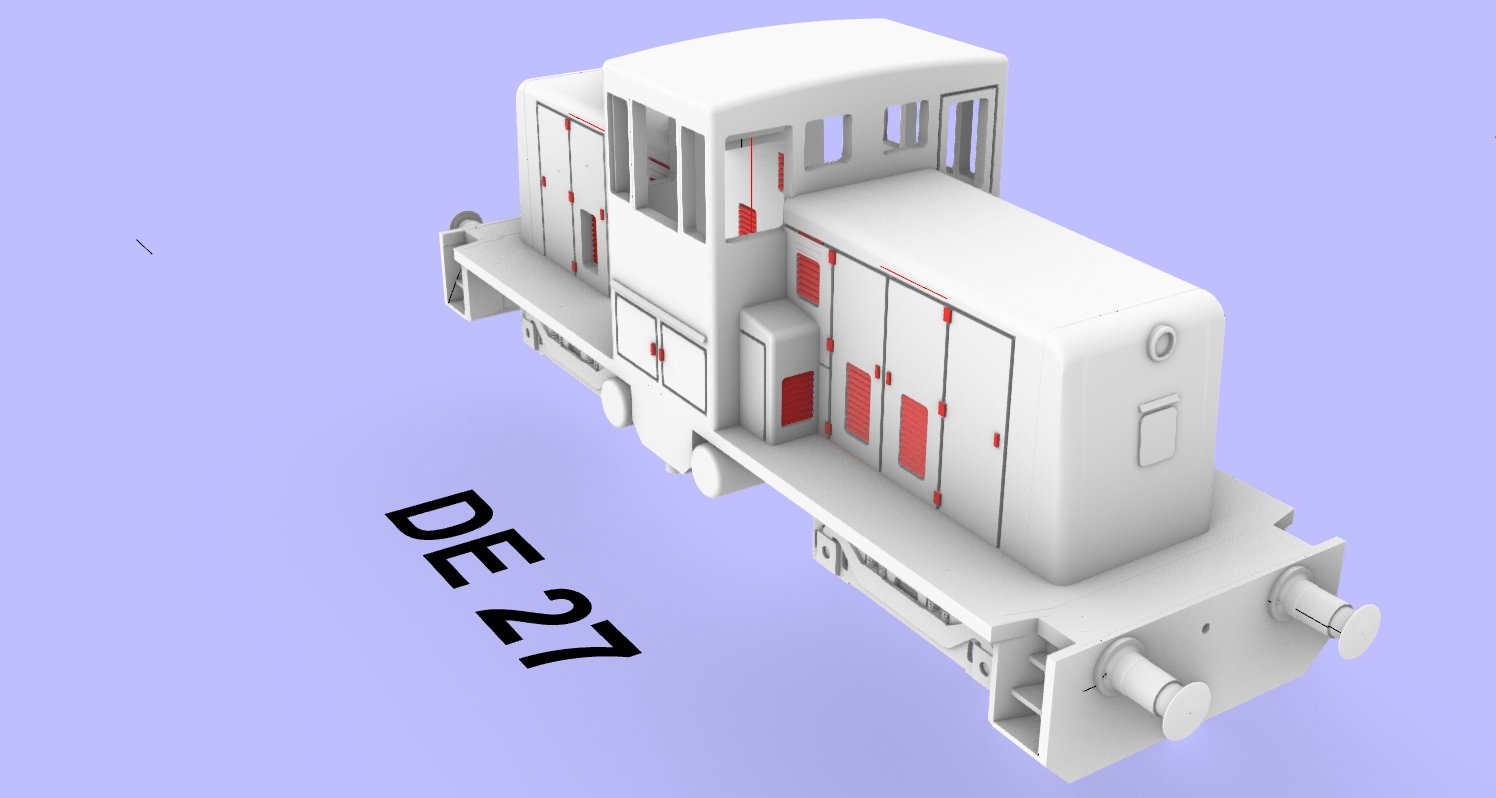

Attenzione: non e' la GE44 deòa Dalmine e non e' che puoi mandare in stampa il disegno tal quale, ma puoi imparare molte cose

Antonello

[Nick8526]

spettacolo!
Ma te disegni le molle in quel modo per stamparle? Non devi farle piene?

[ho_master]

Non sono l'autore di quel disegno, ma lo ho pesantemente modificato per renderlo stampabile: una delle modifiche e' proprio quella di dare spessore a molti particolari o rendere pieni altri come le molle. Non ci starebbe male di impiegare vere molle in metallo come nei vecchi carrelli americani di Rivarossi.

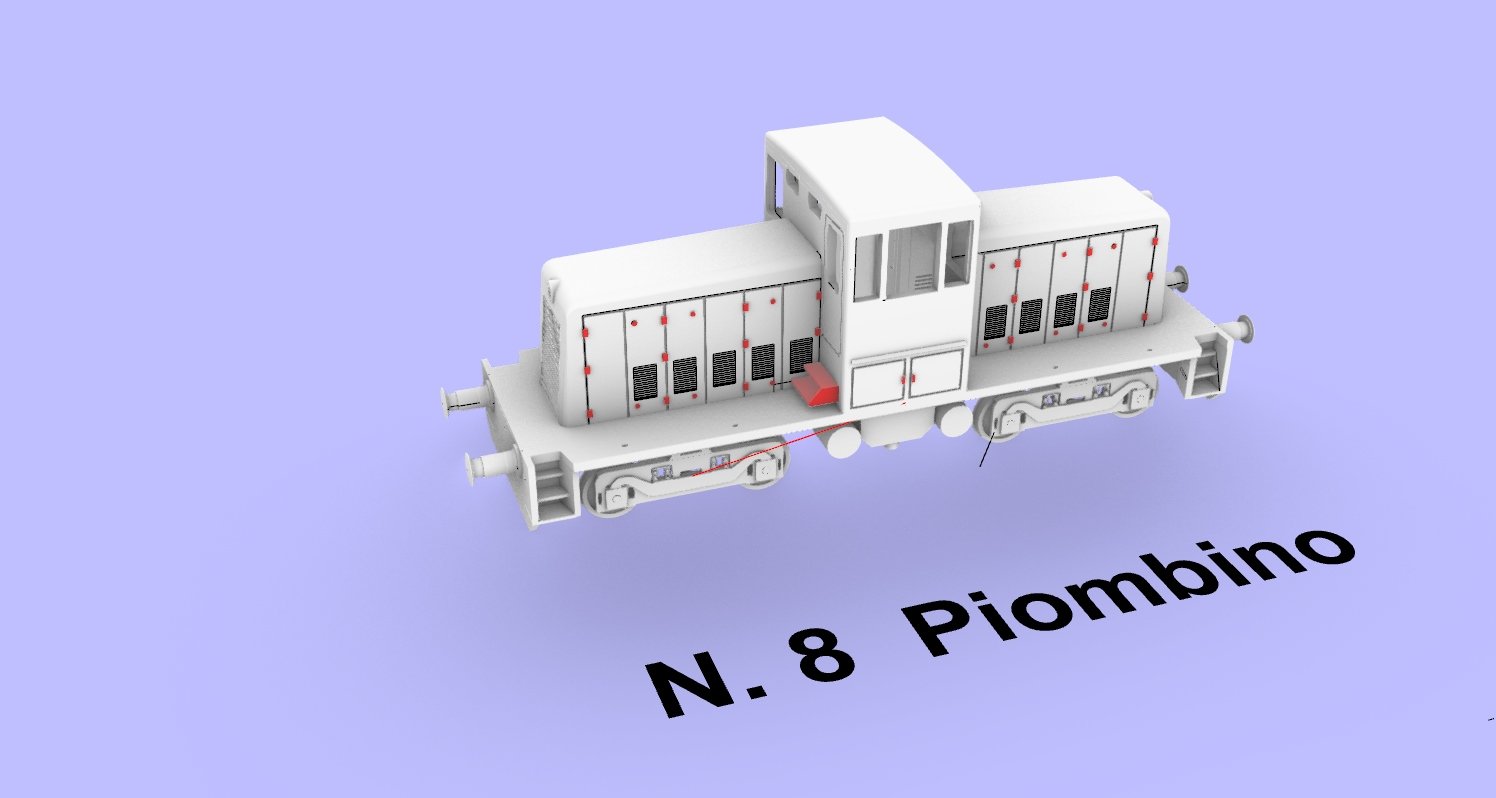

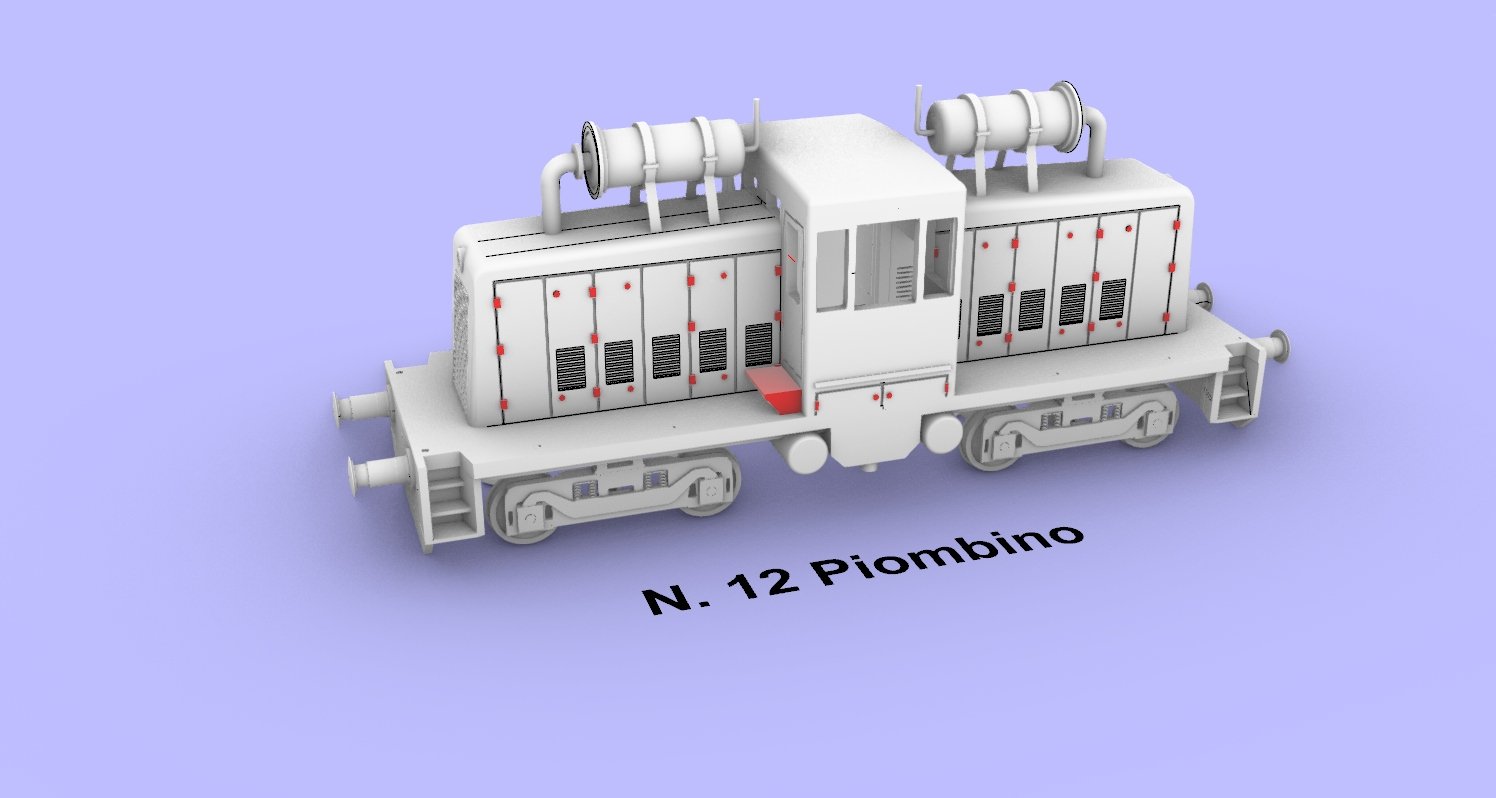

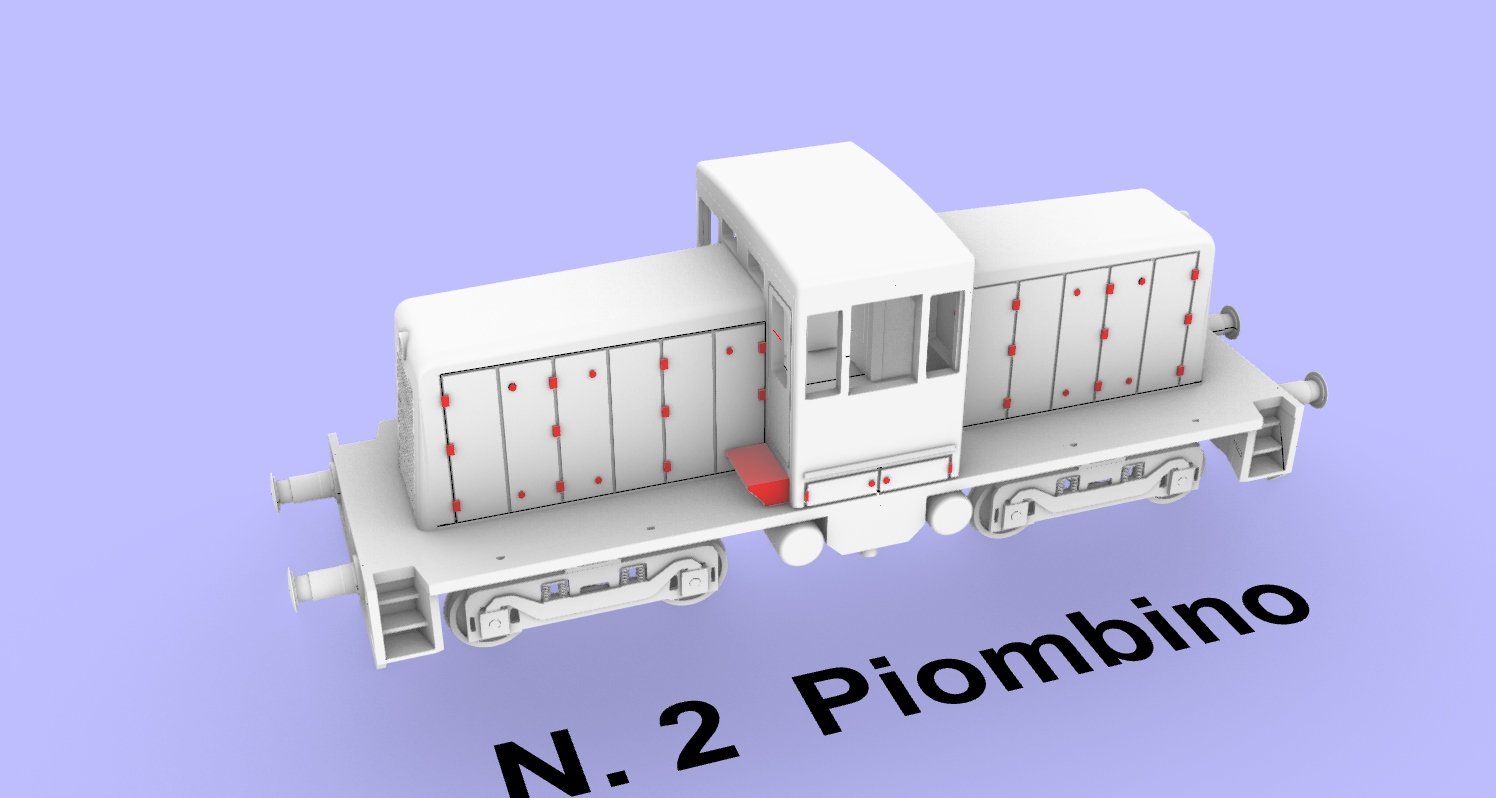

Ho fatto un po' di passi avanti:

Antonello

[MrMassy86]

Un gran bel progetto Antonello, Il GE44 è un mezzo che mi piace molto!!
Massimiliano

[ho_master]

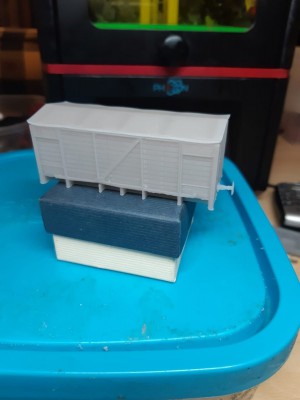

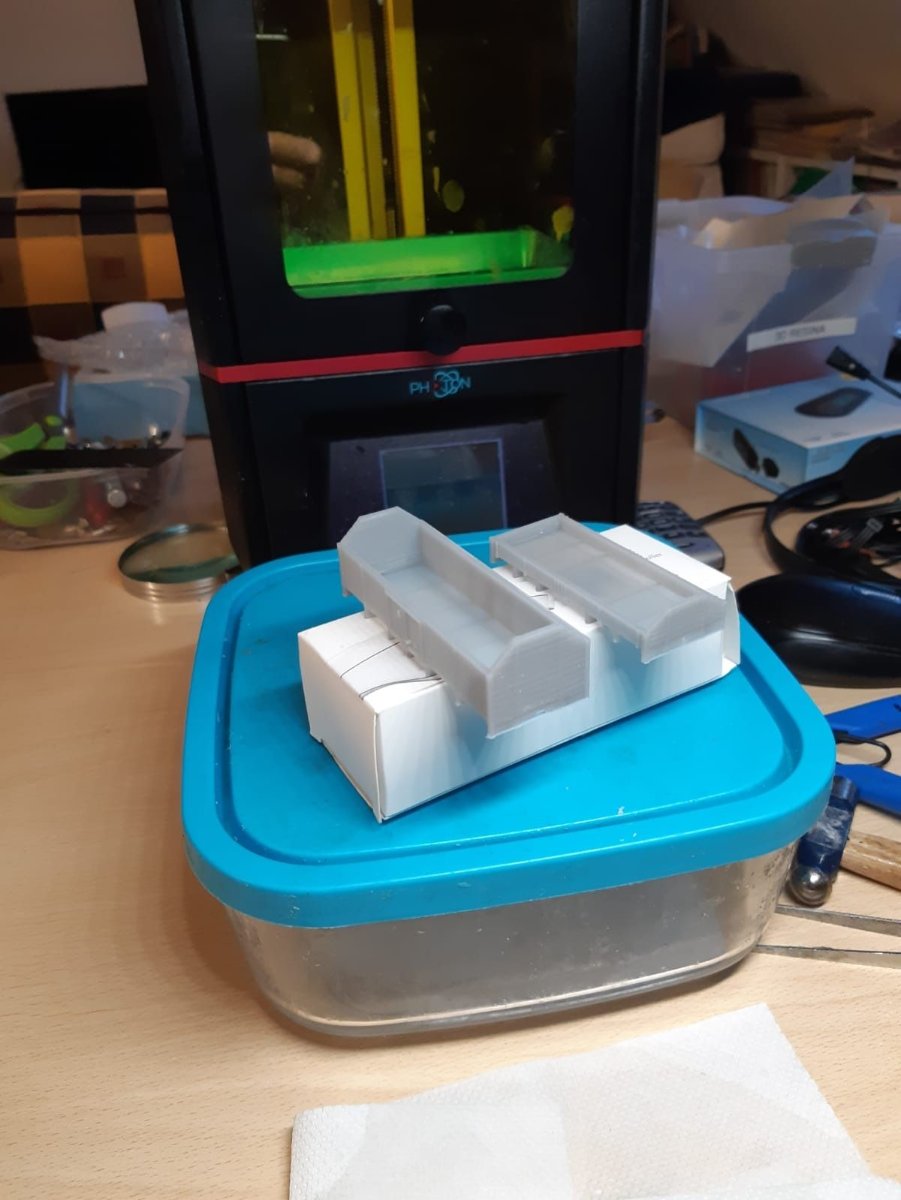

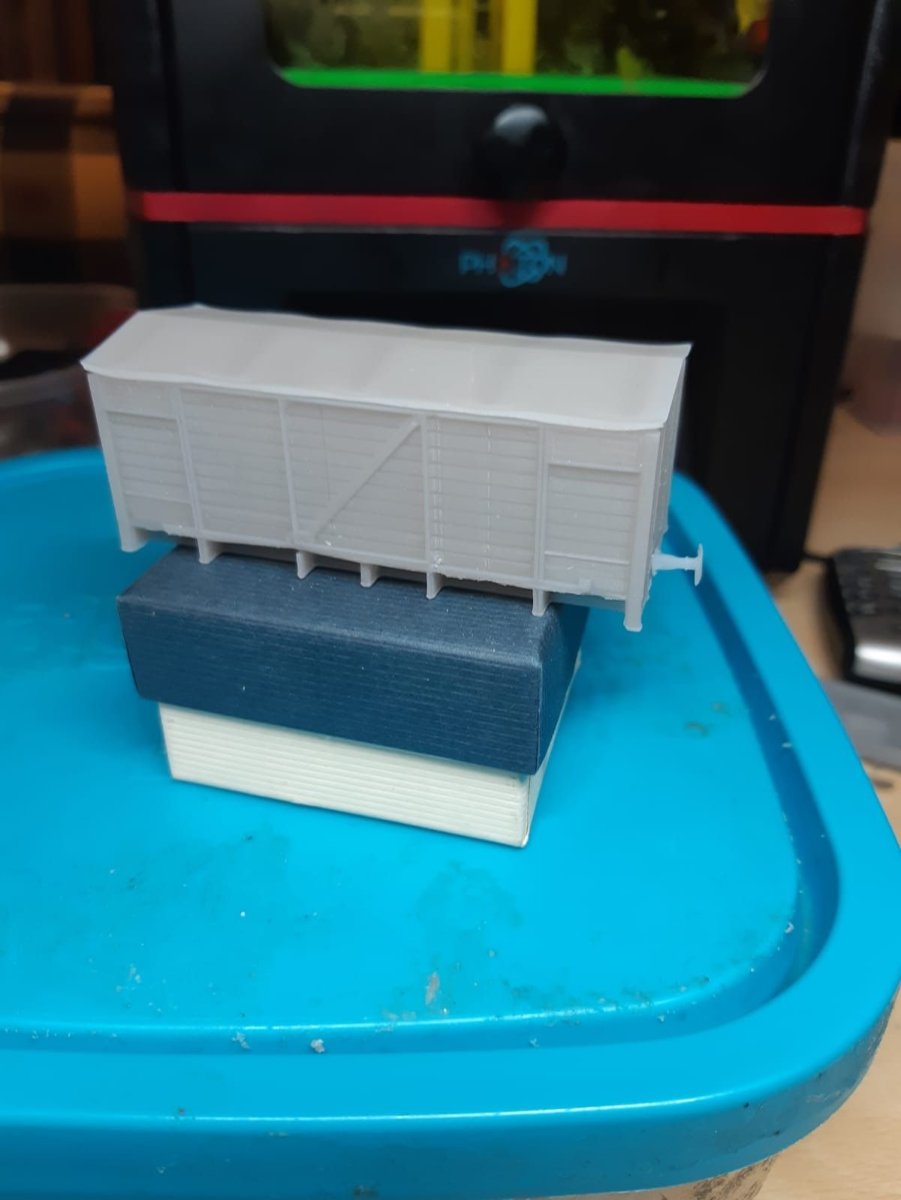

Prime prove dimensionali per i carri della FEA. Scala H0m.
Devo decidere per il monoblocco o per il telaio separato.

[MrPatato76]

Personalmente opterei per il telaio separato, così come farei separatamente anche gli accessori tipo i respingenti.
Per i carri scoperti, mi sembra eccessivo lo spessore delle pareti: a occhio sembra superiore a 1mm.
Per il resto mi pare un ottimo lavoro!!

[ho_master]

Hai ragione sullo spessore delle pareti, ma, allo stato delle mie conoscenze, e' il prezzo da pagare per avere un modello maneggiabile. Con spessori fino a un mm ho delle deformazioni o dei distacchi fra i vari strati. Per ora 1,2/1,5 mm mi hanno sempre salvato.

Ci lavorero'

Antonello

[MrPatato76]

Per esperienza diretta con i service, posso dirti che si può arrivare anche a 0.8mm.
Per il carro a sponde basse potresti spingerti anche oltre (almeno per le pareti laterali a vista)
Per il carro a sponde altre, ci si potrebbe spingere sotto al millimetro ma subentrerebbero problemi di resistenza e deformazioni.

[ho_master]

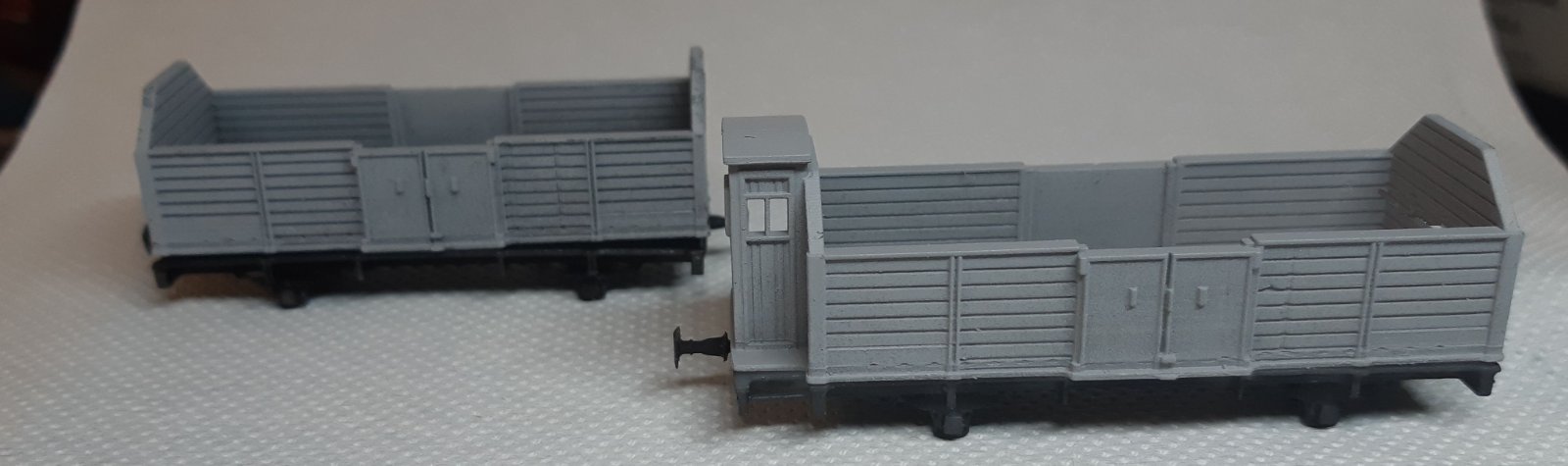

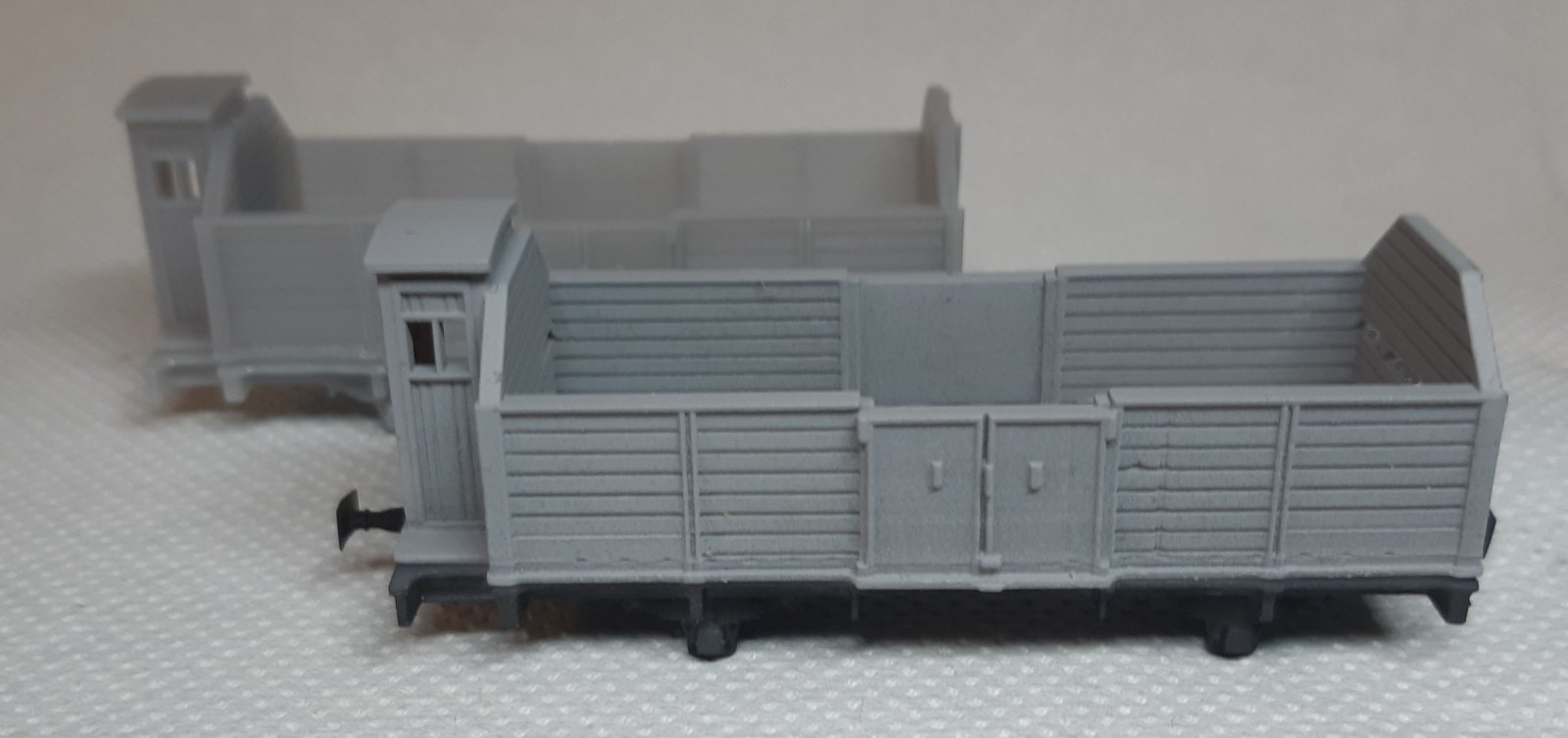

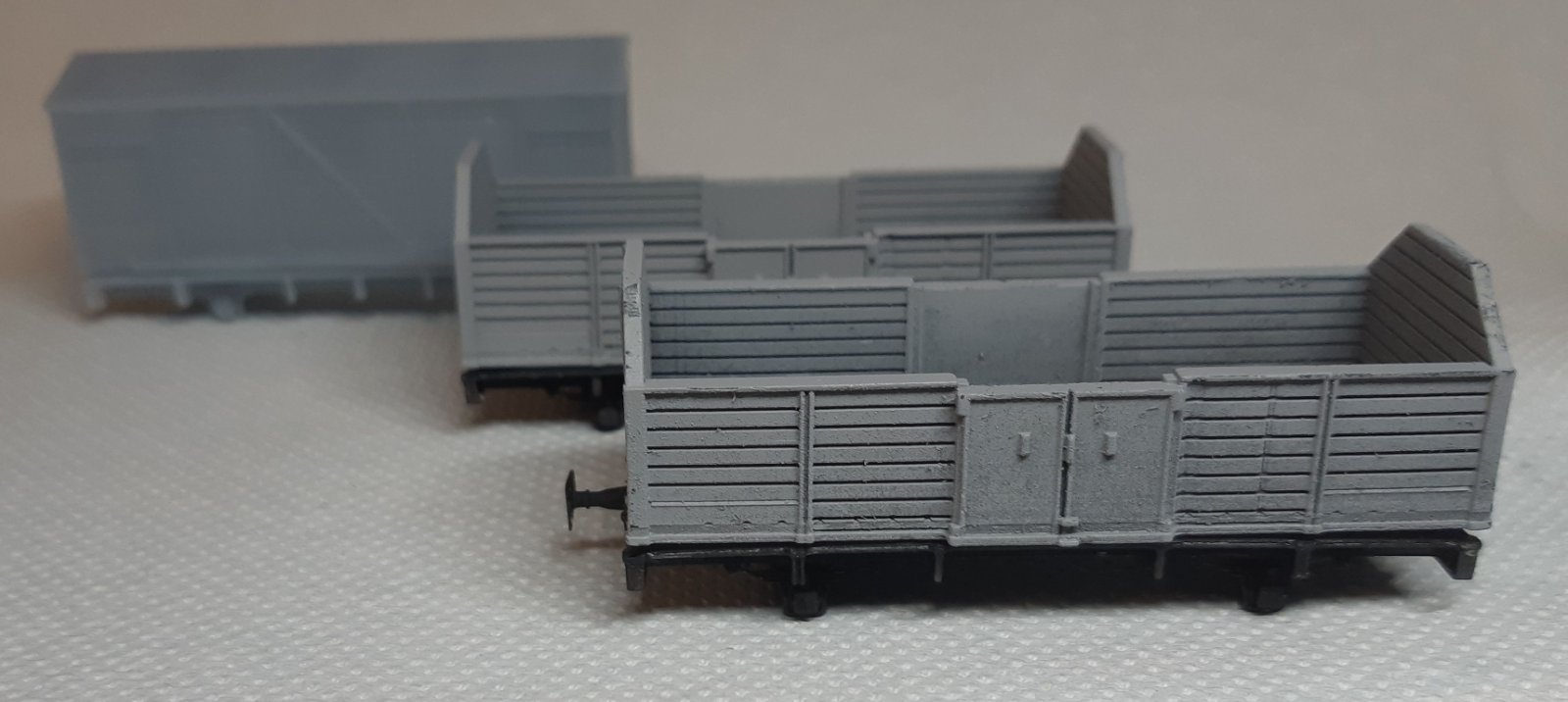

In attesa che arrivino gli assali. Solo una spruzzatina di appretto e pezzi appoggiati uno sull'altro.
Andranno evidenziati in nero tutti i profilati.

Il progetto e' di realizzare la dotazione completa della FEA per riempire i piazzali delle 6 stazione che stiamo costruendo.

Per le pareti hai ragione MrPatato76, ma avendo deciso di evidenziare anche le assi interne lo spessore in quei punti e' tale da non permettere una corretta deposizione del materiale.

FEA uber alles, Antonello

[adobel55]

Puoi ritenerti soddisfatto.
Un bel lavoro.

[MrMassy86]

Ottimo lavoro Antonello, molto belli!!
Massimiliano

[MrPatato76]

Molto belli e ben riusciti.
Un trucco per provare a ridurre lo spessore lasciando le fughe, potrebbe essere quello di sfalsare quelle tra la superficie interna e quelle tra la superficie esterna….

[ho_master]

Io mi faccio fregare dalla fedelta' al disegno! Comungue una prova la faro' senz'altro

[Nick8526]

davvero belli, caspita si vede la differenza con la stampa fdm!

[FrancoV]

Io mi faccio fregare dalla fedelta' al disegno! Comungue una prova la faro' senz'altro

Comunicazione di servizio:

Ti ho mandato un messaggio privato, si è per caso perso nei meandri del web?

[Andrea]

Complimenti Antonello, un ottimo lavoro.

[ho_master]

Caro FrancoV ti ho risposto
Antonello

[koke86]

ciao a tutti,

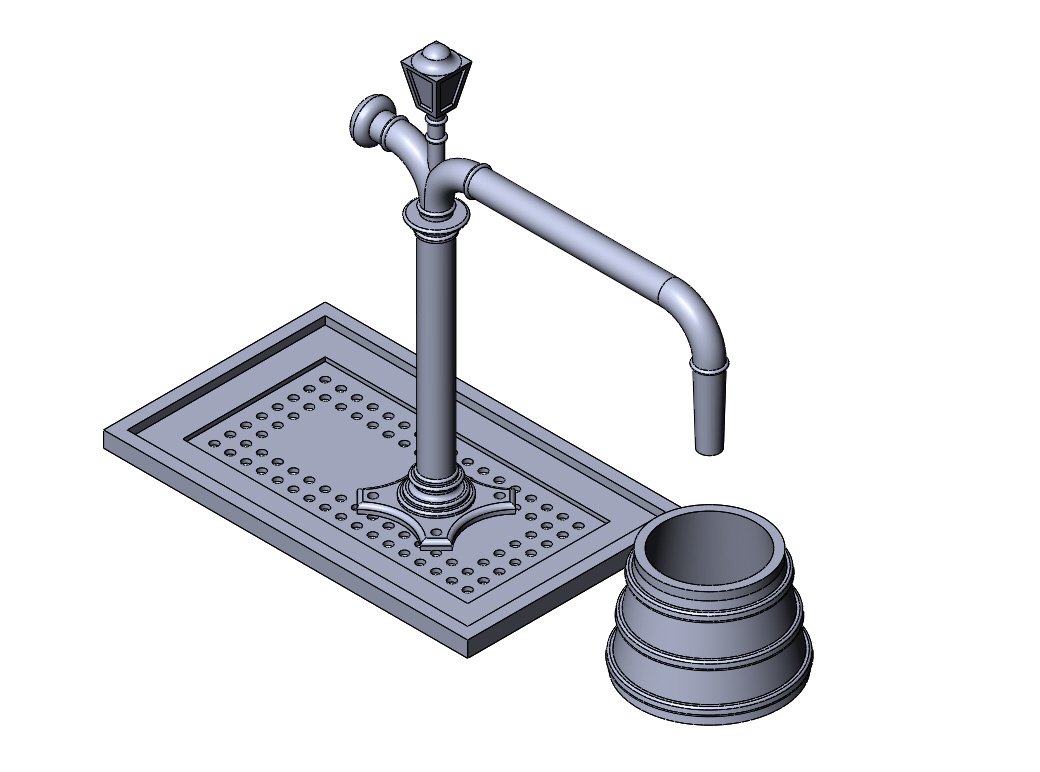

stavo pensando seriamente anch'io di comprare la stampante 3D Anycubic Photon S per la realizzazione di alcuni oggetti in scala H0. Di seguito allego alcune foto di oggetti 3D che ho realizzato. La domanda chiave era se questa stampante fosse in grado realmente di riprodurre questi oggetti (e molti alti) con un'elevata precisione...

[MrPatato76]

Si è in grado
Ma considera la fragilità di questi elementi così sottili, soprattutto i pali catenaria.
Colonna idrica e cartello stazione non dovrebbero essere critici.

[max63]

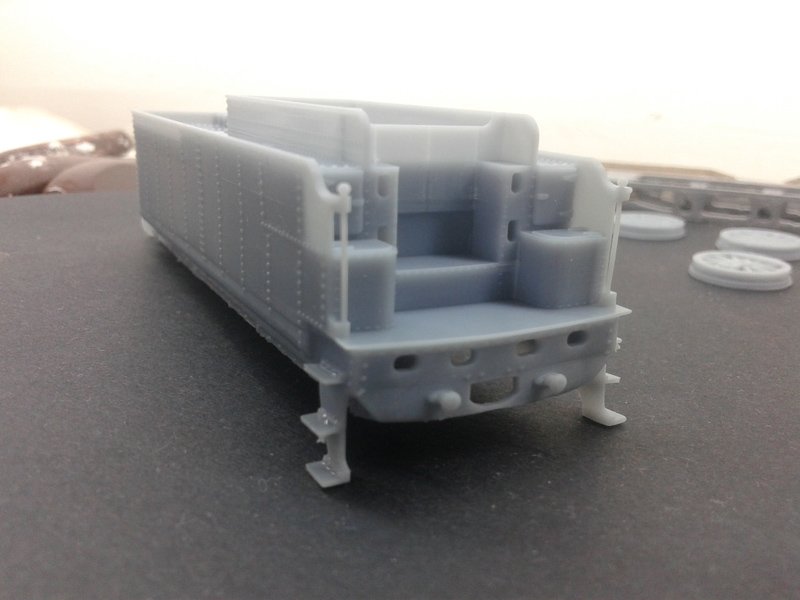

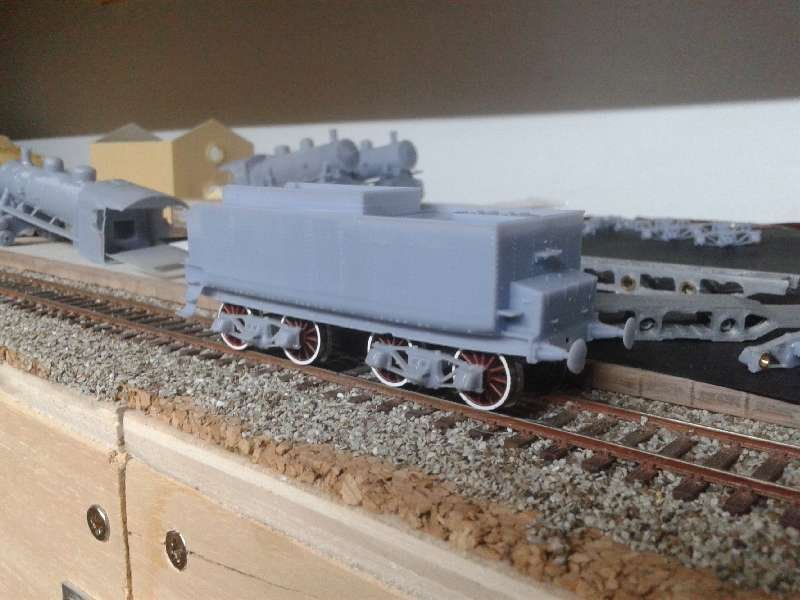

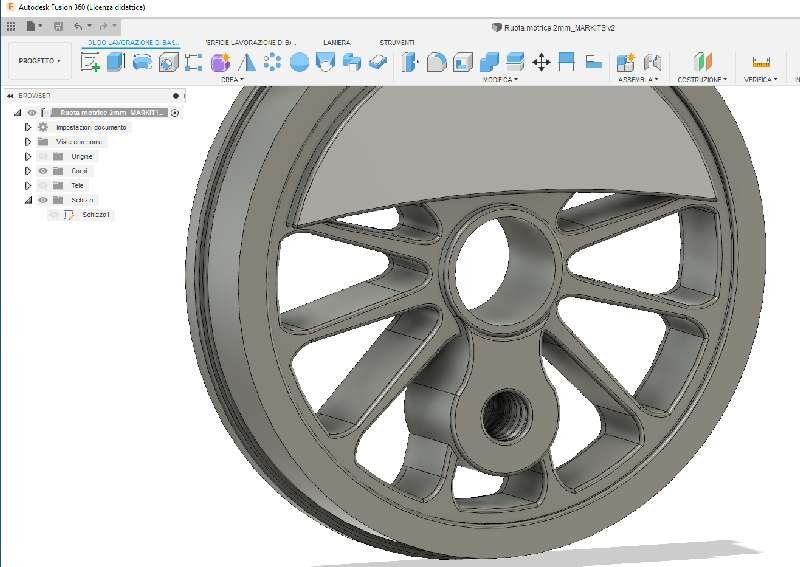

Stampante Elegoo Mars, resina ABS like, sto realizzando la 735.084, prime prove di stampa:

[MrPatato76]

Sto seguendo tutta la storia sul Forum 2G e devo dire che stai facendo un gran lavoro!
Domanda: come pensi di riprodurre il biellismo? Fotoincisione o Stampa 3D?

[koke86]

Si è in grado
Ma considera la fragilità di questi elementi così sottili, soprattutto i pali catenaria.
Colonna idrica e cartello stazione non dovrebbero essere critici.

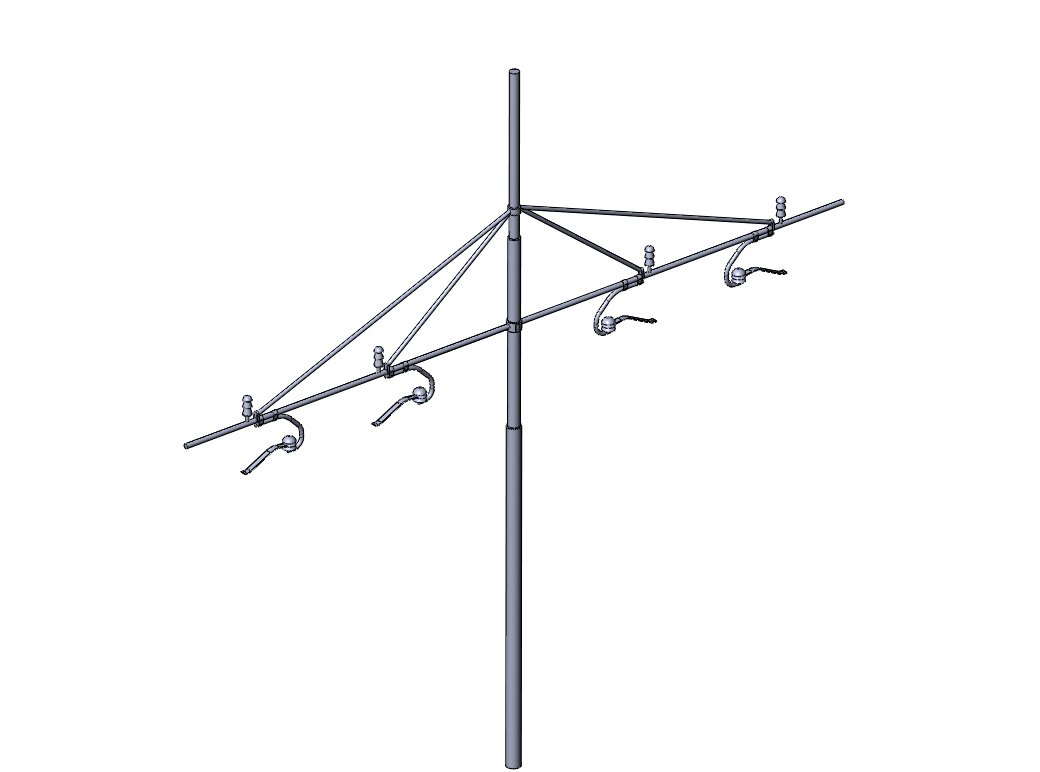

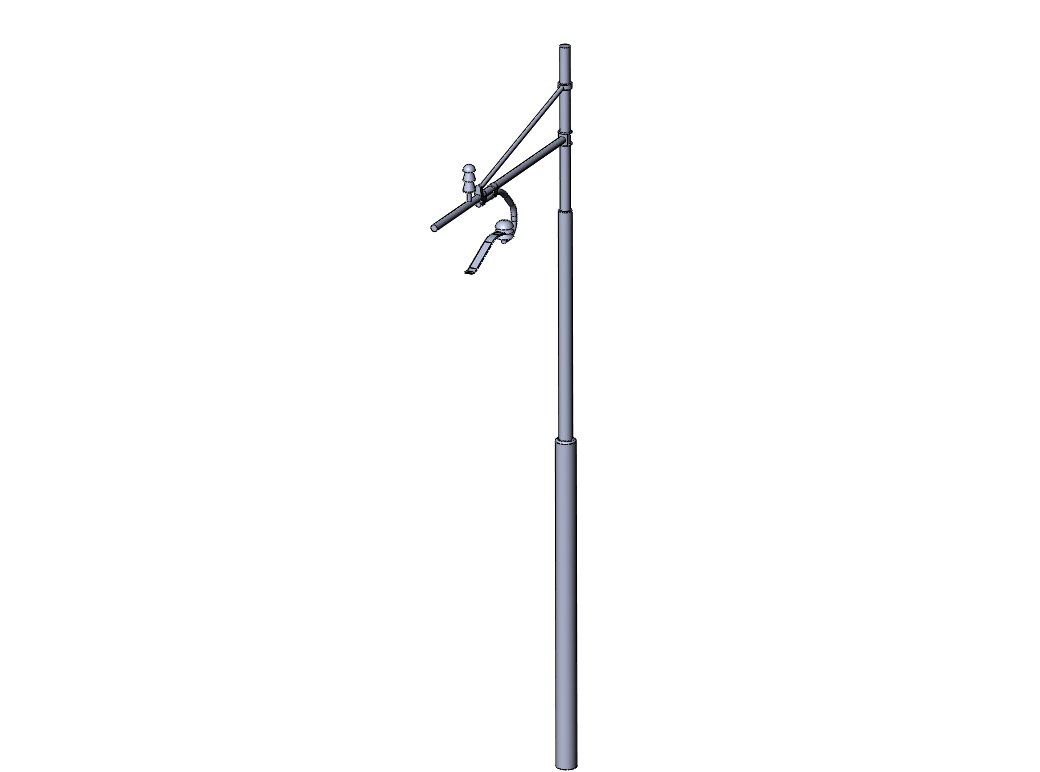

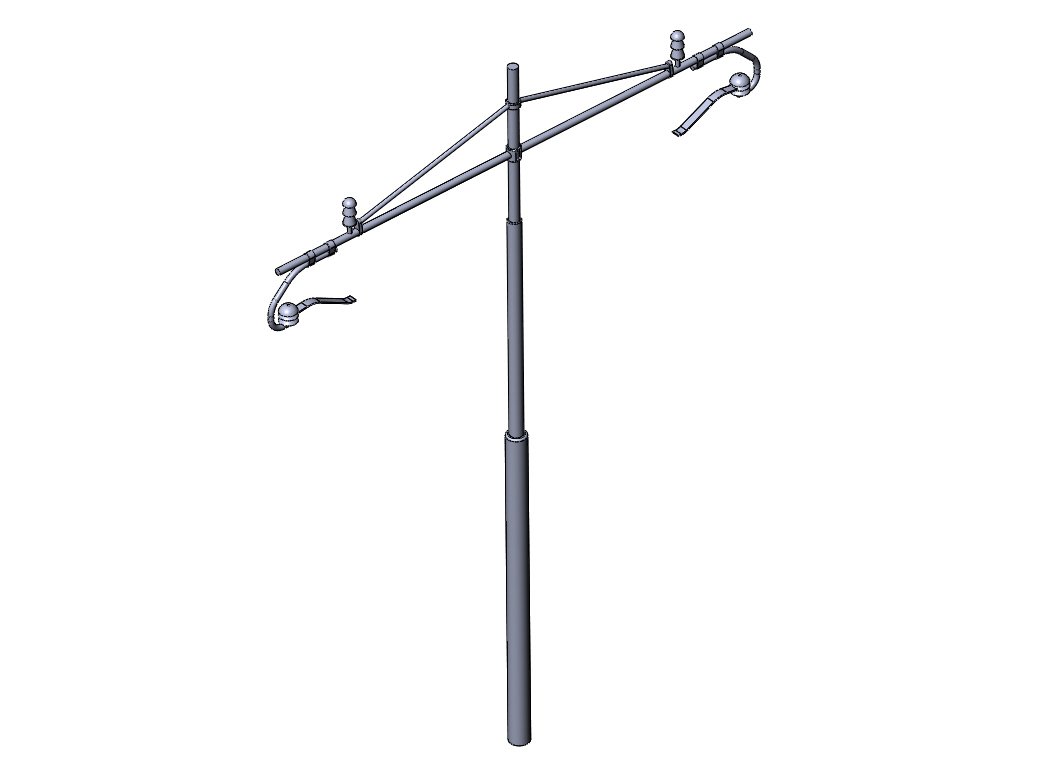

Per i pali della linea aerea il diametro minimo è 1mm (quello in diagonale) mentre quello massimo è 3mm (la base del palo). Mi andrebbe di condividere i modelli con voi ma non so in che formato esportare il 3D...

[MrPatato76]

Si è in grado
Ma considera la fragilità di questi elementi così sottili, soprattutto i pali catenaria.
Colonna idrica e cartello stazione non dovrebbero essere critici.

Per i pali della linea aerea il diametro minimo è 1mm (quello in diagonale) mentre quello massimo è 3mm (la base del palo). Mi andrebbe di condividere i modelli con voi ma non so in che formato esportare il 3D...

Se vuoi condividere dei files 3D, usa i formati .igs o .stl
Riguardo al palo, sono comunque diametri sottili, considerando anche gli eventuali inciampi che si potrebbero avere (anzi sicuri... ) sul plastico durante la movimentazione dei rotabili.
Per i pali, molto meglio costruirseli con profilati in ottone..
