MODULO (doppio) "Galleria dell'orso"

[Docdelburg]

Grazie ad Enrico e Mario per la puntualizzazione sui pali della catenaria.
Una domanda: trattandosi di linea doppia che diverge in quel punto, per continuità dovrebbe avere i pali interni alla curva. Che faccio? O chiedo a Riccardo di cambiarmi i pali con altri con altra poligonazione o li passo all'esterno della curva. E' plausibile un cambio di posizione di lato dei pali?
Grazie.

[Docdelburg]

bene Mauro, tutto procede,
una curiosità: cosa hai usato per il terreno steso?

Ho usato segatura di legno non setacciata con vinavil e acqua (50 e 50%) e un colore terra di siena scuro.

[Docdelburg]

A proposito della picchettazione della curva, ho un paio di domande da porti:
Hai usato spezzoni di binario scala TT?
Che distanza hai lasciato tra singoli picchetti?
E tra binario e picchetto?
Secondo la tua opinione sono da inserire anche nel mio modulo?

Ciao e Grazie 1000 in anticipo

Roberto.

Ciao Roberto, in effetti anche il tuo modulo dovrebbe avere i picchetti di rilevamento geometrico del binario.
In particolare dovrebbe avere i picchetti nell'intervia tra i due binari.
Se vai a vederti il file che ho postato nelle risposte precedenti i picchetti devono stare a 1 metro dal bordo interno della rotaia esterna, se binario singolo e sempre 1 metro dal bordo interno della rotaia esterna del binario interno in una doppia linea. Quindi in mezzo ai due binari.
La distanza tra due picchetti dovrebbe essere 10 metri.

Io ho usato spezzoni di binario flessibile Tillig TT, li ho distanziati di 6 cm in linea retta (poco meno di 8 metri al vero visto che le nostre curve sono più strette di quelle reali) e a poco meno di 1 cm dal bordo interno della rotaia.

[Enrico57]

...................................
Una domanda: trattandosi di linea doppia che diverge in quel punto, per continuità dovrebbe avere i pali interni alla curva. Che faccio? O chiedo a Riccardo di cambiarmi i pali con altri con altra poligonazione o li passo all'esterno della curva. E' plausibile un cambio di posizione di lato dei pali?
Grazie.

Ritengo plausibile il cambio di lato. Non l'ultimo (che si contrappone frontalmente con quello dell'altro binario). In questo caso andrebbe cambiato un solo palo. Dipende però dallo spazio che hai rispetto al fianco della collina ( a meno che non decidi di arretrarla rimodellandola).

[marioscd]

Grazie ad Enrico e Mario per la puntualizzazione sui pali della catenaria.
Una domanda: trattandosi di linea doppia che diverge in quel punto, per continuità dovrebbe avere i pali interni alla curva. Che faccio? O chiedo a Riccardo di cambiarmi i pali con altri con altra poligonazione o li passo all'esterno della curva. E' plausibile un cambio di posizione di lato dei pali?
Grazie.

difficile da dire perchè nella realtà questa situazione è piuttosto remota, perlomeno non con quella curva decisa che è presente nel tuo modulo. Probabilmente, per estetica e per continuità con il resto, direi che sarebbe meglio tenere i pali all'interno e cambiare quindi la poligonazione. Tuttavia anche l'altra soluzione, quella dei pali all'esterno, non è esteticamente male... considera un fattore: con quella curva la linea tende a diventare, almeno al nostro occhio, una linea singola. Le linee singole hanno quasi sempre i pali all'esterno delle curve e quindi l'occhio non si dovrebbe arrabbiare molto... non so, fai qualche prova e vedi cosa ti convince di più.

ciao

[MrPatato76]

Grazie mille Mauro.
Un'ultima domanda: quanto dovrebbero sporgere i picchetti dalla massicciata? Circa 40cm, al vero, può essere realistico?

Ciao

Roberto

[Docdelburg]

Grazie mille Mauro.
Un'ultima domanda: quanto dovrebbero sporgere i picchetti dalla massicciata? Circa 40cm, al vero, può essere realistico?

Ciao

Roberto

Non so, forse dovrebbero essere a filo o recare un segno del livello del binario; io li ho fatti di 3-4 mm più alti della rotaia di riferimento

[Docdelburg]

Ancora grazie a Mario ed Enrico; se Riccardo me lo permette sarei dell'idea di cambiare i pali e tenerli all'interno della curva come sono ora.
Con la poligonazione esterna non devo ricreare le sedi dei pali e rimodellare l'altura adiacente la linea.

[marioscd]

Grazie mille Mauro.
Un'ultima domanda: quanto dovrebbero sporgere i picchetti dalla massicciata? Circa 40cm, al vero, può essere realistico?

Ciao

Roberto

Roberto, non vorrei dire una castroneria ma mi pare di ricordare che l'altezza dei picchetti di riferimento deve essere pari al piano del ferro. Se i tuoi binari sono leggermente sopraelevati all'esterno, come al vero, usa un bastoncino diritto appoggiato su entrambe le rotaie come riferimento per l'altezza di sporgenza dei picchetti.
Di solito essi sono presenti sull'esterno delle curve (ma talvolta, specialmente nelle linee ad alta frequentazione che hanno avuto rifacimenti recenti, anche all'interno).

ciao

[Riccardo]

Ancora grazie a Mario ed Enrico; se Riccardo me lo permette sarei dell'idea di cambiare i pali e tenerli all'interno della curva come sono ora.
Con la poligonazione esterna non devo ricreare le sedi dei pali e rimodellare l'altura adiacente la linea.

Mauro, considerali già cambiati ... , al 2° raduno....
Fissati i plinti, si può continuare nello scenary senza problemi

[Docdelburg]

Ancora grazie a Mario ed Enrico; se Riccardo me lo permette sarei dell'idea di cambiare i pali e tenerli all'interno della curva come sono ora.
Con la poligonazione esterna non devo ricreare le sedi dei pali e rimodellare l'altura adiacente la linea.

Mauro, considerali già cambiati ... , al 2° raduno....
Fissati i plinti, si può continuare nello scenary senza problemi

Grazie Riccardo, gentilissimo ed efficiente come sempre!

[jack94]

Ottimo lavoro Mauro!
La curva su cui hai dei dubbi per il posizionamento dei pali mi ricorda molto la curva che la linea Pavia-Stradella fa quando si stacca dalla linea per Genova e Voghera appena dopo Bressana-Bottarone, ho provato a guardare su google maps, ma non si capisce se i pali sono interni o esterni, non so se ci capiti mai, ma secondo me puoi prendere spunto da lì....
Ciao
Giacomo

[adobel55]

Mauro,

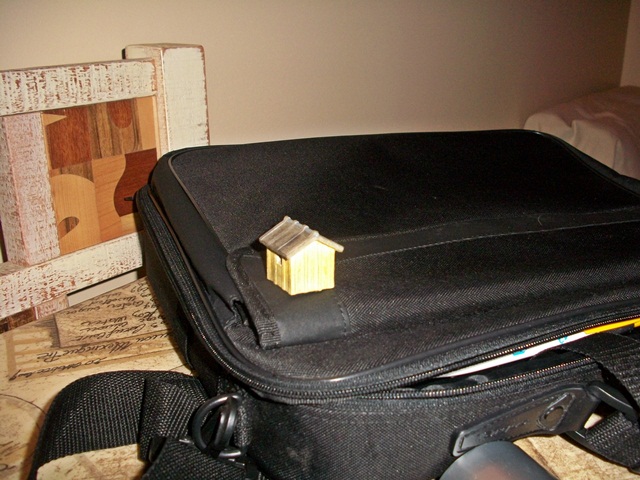

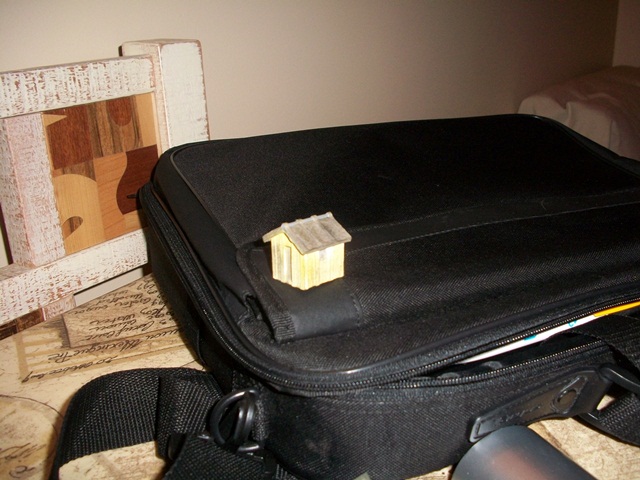

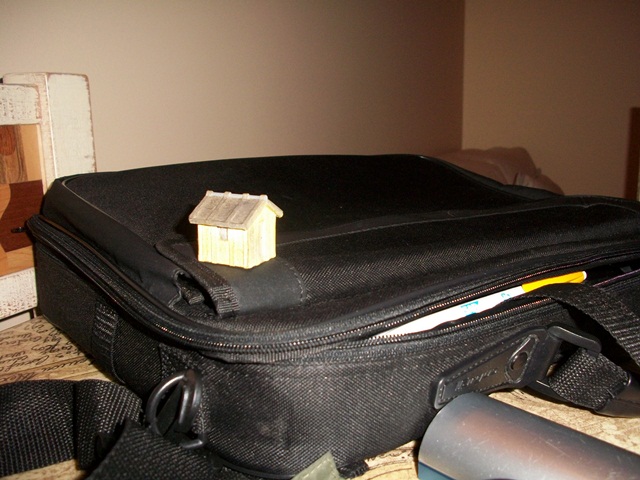

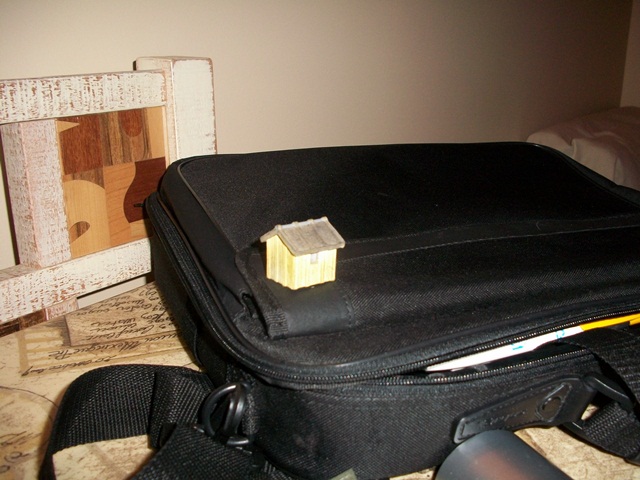

ti invio alcune foto del casoTTo che ho realizzato.
Non è all'altezza di quello di Riccardo, ma mi accontento.
Spero ti piaccia.
Fammi sapere.
Ciao.
Adolfo


Immagine:

119,71 KB

Immagine:

121,04 KB

Immagine:

132,02 KB

Immagine:

117,36 KB

[Docdelburg]

Mauro,
ti invio alcune foto del casoTTo che ho realizzato.

<font color="red">E' perfe<font color="black">TT</font id="black">o!</font id="red">

Ma quando l'hai fatto? Hai dormito stanotte?
Bellissimo, grazie infinite!

[Andrea]

Uao Adolfo, a me pare bellissimo!!
Mi sa che più avanti ci servirà qualche clone...
Ormai fai parte del GAS TT a tutti gli effetti!

[adobel55]

Grazie Mauro, sono contento che sia di tuo gradimento.
Appena posso imballo e spedisco.
Comunque ho dormito, è che ho avuto una bella fetta della giornata da dedicare a qusto nostro hobby.
Ciao Adolfo

[adobel55]

Andrea, quando finisco la casa per il tuo modulo ne farò, altri.
E' un onore far parte del gruppo GASTT.
Grazie.
Ciao. Adolfo.

[Riccardo]

ma è bellissimo Adolfo !!!!
sei stato un fulmine

[adobel55]

ma è bellissimo Adolfo !!!!
sei stato un fulmine

Grazie Riccardo,
la tua realizzazione è più precisa, spero di far meglio nelle prossime.
Ciao.
Adolfo

[Docdelburg]

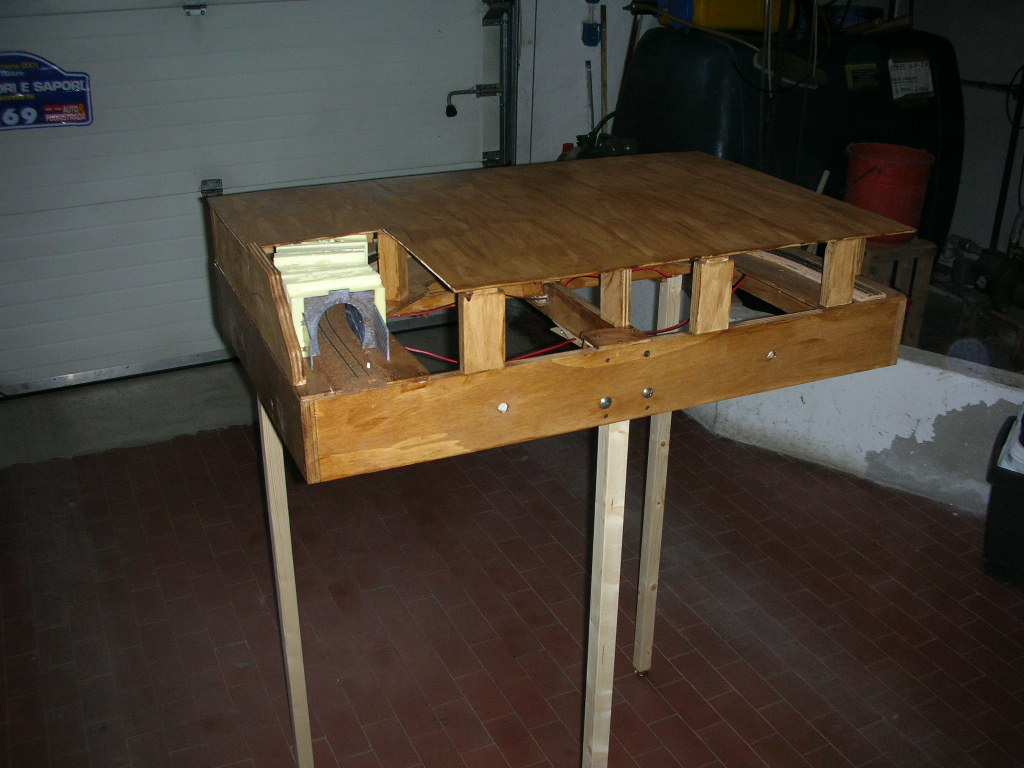

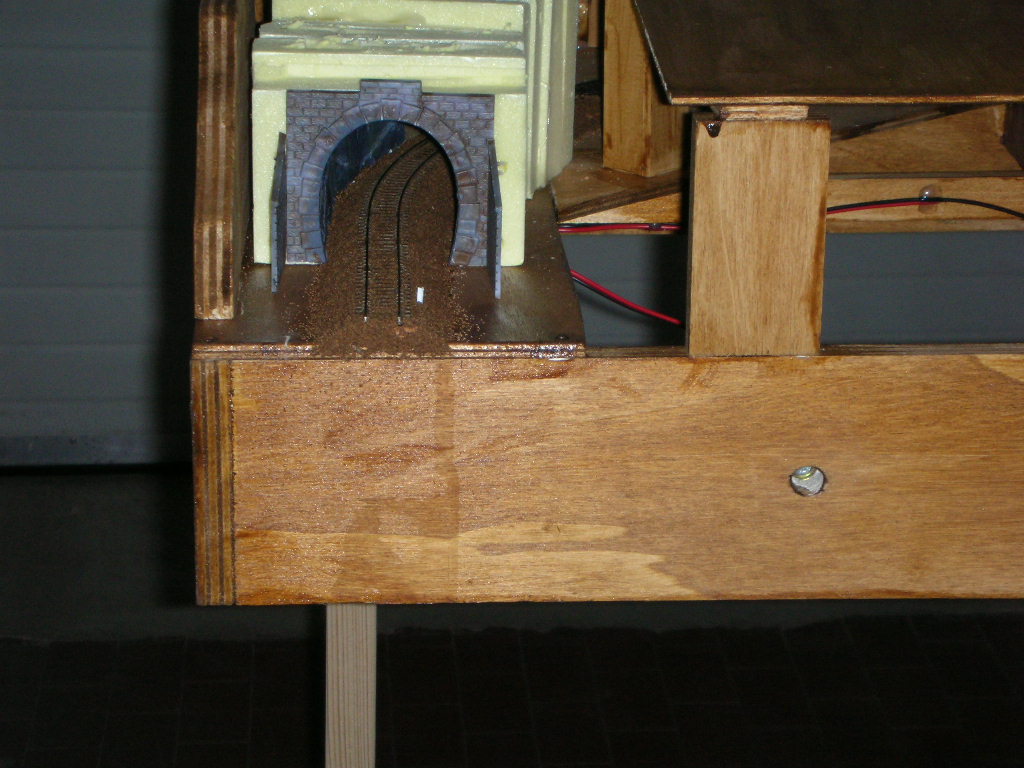

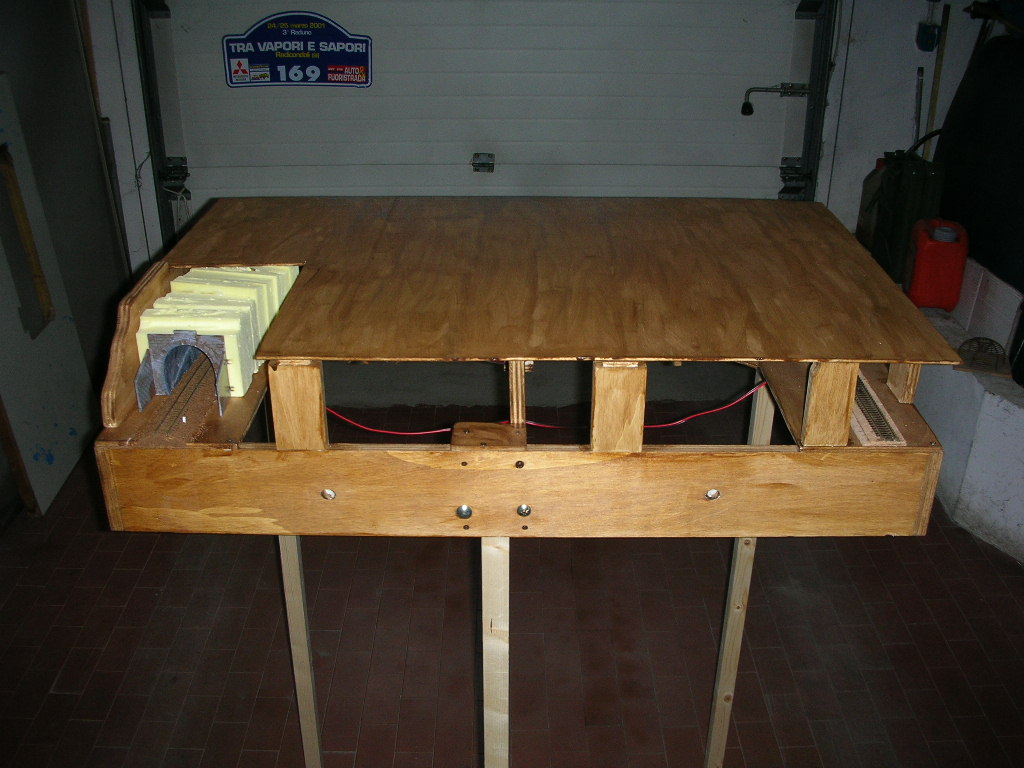

I lavori proseguono; ho steso un breve tratto di massicciata regolamentare nel tratto a vista dell'anello e ho predisposto la chiusura con una base di compensato leggero da 4 mm su cui posare i rilievi montuosi. La galleria è solo abbozzata.

Immagine:

174,48 KB

Immagine:

181,04 KB

Immagine:

171,66 KB

[Andrea]

Molto bene Doc!!
Approfitto per chiederti come hai intenzione di arredare la montagna.
Un bella super-meringa?
Se sarà così, non ti scordare un bello strato di cioccolata calda sulla parte superiore...

[Docdelburg]

Ho chiuso lo spazio tra le rotaie a livello del ponte usando un foglio della Plastruct fatto a diamante per la scala HO.

Immagine:

154,31 KB

Immagine:

139,77 KB

Immagine:

144,85 KB

[Andrea]

Mi pare stia bene.

[Riccardo]

bella soluzione doc,
il ballast è quello della woodland?

[Docdelburg]

bella soluzione doc,
il ballast è quello della woodland?

Si Riccardo, è quello indicato nel manuale che ho trovato solo in UK.
E' molto fine e piuttosto scuro.
