D343 stampa 3d

Messaggio da gavinca » mar mar 27, 2018 6:19 pm

Mi è stato richiesto di provare a stampare la cassa della D343 anche in scala N.
Il lavoro è stato un po' più impegnativo del previsto perchè oltre a ridurre in scala il disegno è stato necessario ri-disegnare alcuni particolari e dare più spessore alle pareti che la riduzione in scala avevo reso troppo fragili.
Ne ho anche approfittato per testare un nuovo materiale che dalle caratteristi prometteva di essere più rigido e resistente di quello che uso solitamente.
In effetti le proprietà meccaniche sono migliori ma i particolari e l'aspetto troppo "granuloso" non lo rendono idoneo per questo uso.

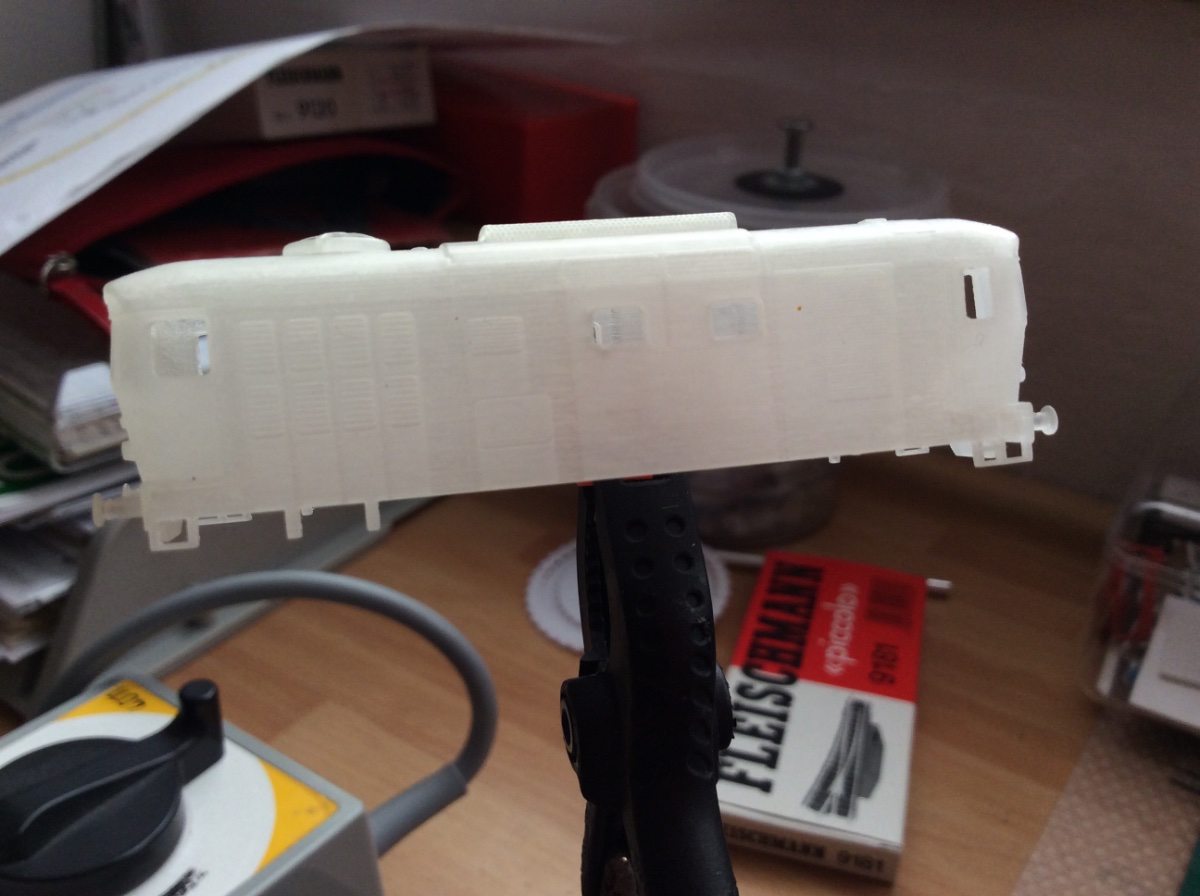

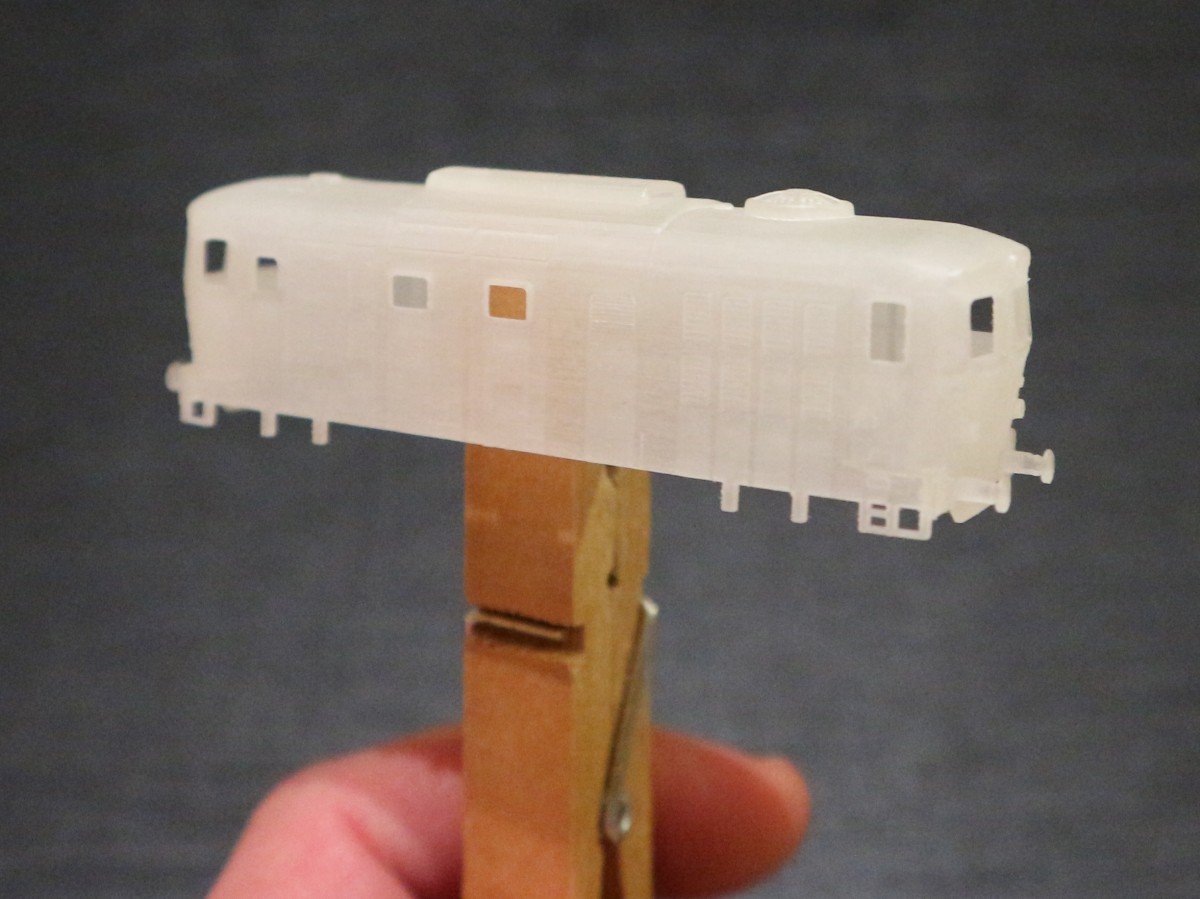

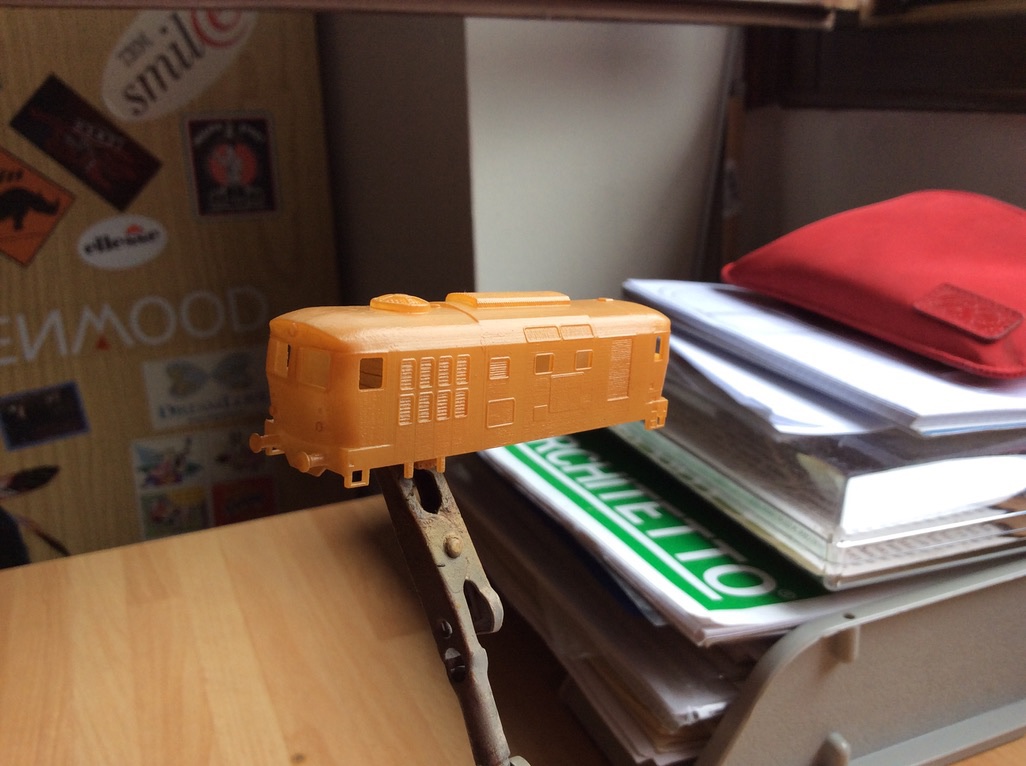

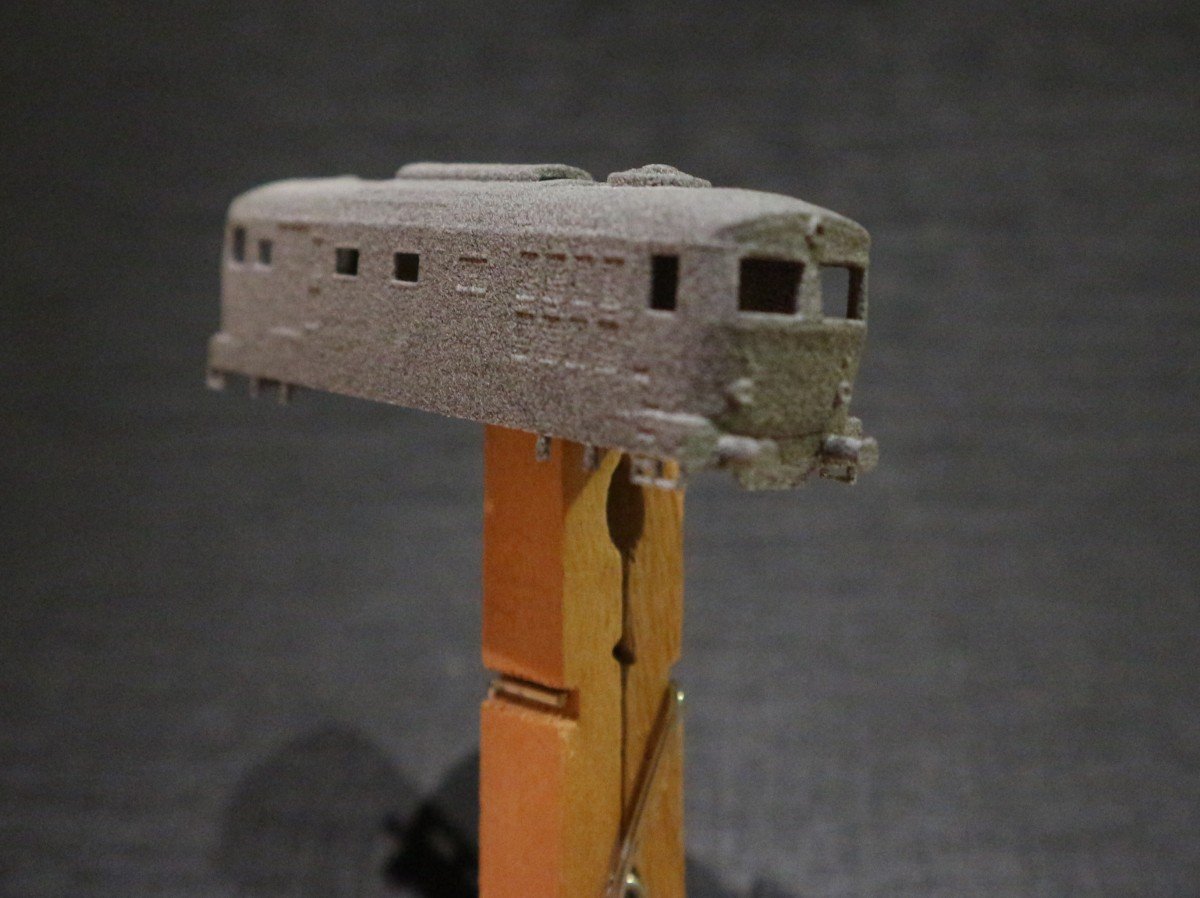

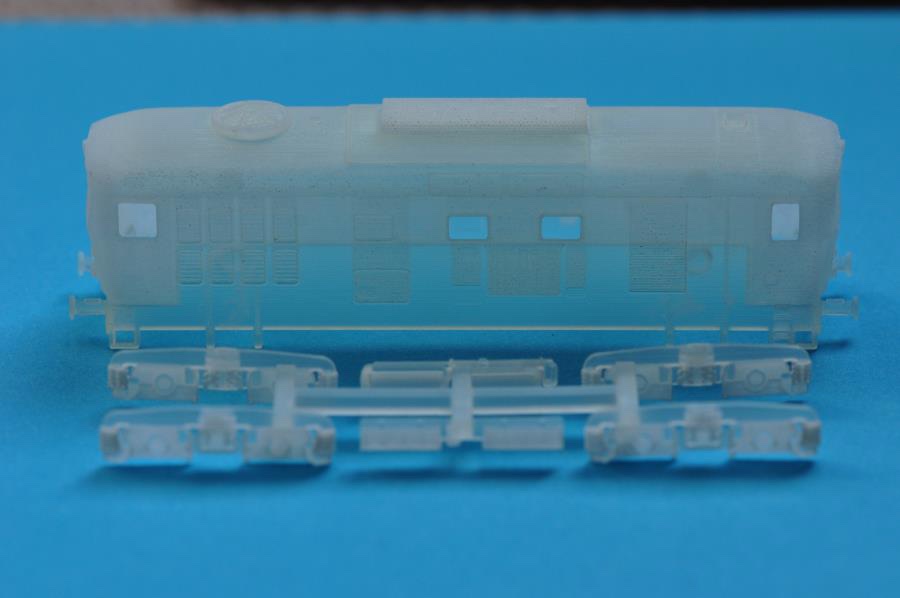

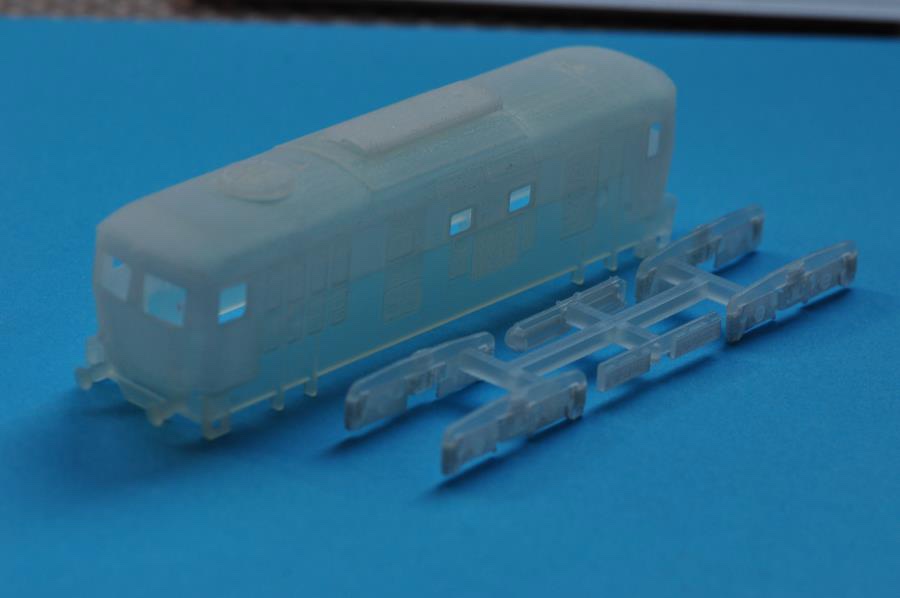

Le foto dei due modelli

Avatar utente
MrPatato76
Socio GAS TT
Messaggi: 3789
Iscritto il: lun ago 27, 2012 11:14 am
Nome: Roberto
Regione: Lombardia
Città: Nova Milanese
Età: 42
Stato: Non connesso

Re: D343 stampa 3d

Messaggio da MrPatato76 » mar mar 27, 2018 6:27 pm

Interessante!!
Sempre tramite Shapeways ??
Roberto - "...il bambino che vede un treno lo saluta con la manina, questo non succede con un auto!" (Cit.) - Ciao Roberto

Avatar utente
MrMassy86
Socio GAS TT
Messaggi: 13239
Iscritto il: sab nov 10, 2012 3:42 pm
Nome: Massimiliano
Regione: Toscana
Città: Marlia
Ruolo: Moderatore
Età: 32
Stato: Non connesso
Contatta:

Re: D343 stampa 3d

Messaggio da MrMassy86 » mar mar 27, 2018 7:01 pm

Molto bello Carlo, effettivamente il primo è troppo granuloso, molto meglio il secondo fatto con i soliti materiali presumo delle scorse volte :)
Massimiliano [253]
Massimiliano Paolinelli - il mio canale YouTubeViaggio in quel di Verni -Il Ponte dei Pescatori - C.L.A.F. Lucca

Avatar utente
gavinca
Socio GAS TT
Messaggi: 1814
Iscritto il: mar mag 22, 2012 1:07 pm
Nome: Carlo
Regione: Piemonte
Città: Bellinzago
Età: 47
Stato: Non connesso
Contatta:

Re: D343 stampa 3d

Messaggio da gavinca » mar mar 27, 2018 9:34 pm

Sempre Shapeways: quello grigio è HP nylon plastic mentre quello bianco è il solito Frosted ultra detail.

Avatar utente
wmax53
Socio GAS TT
Messaggi: 388
Iscritto il: ven giu 15, 2012 10:03 pm
Nome: Massimo
Regione: Lombardia
Città: Assago
Età: 66
Stato: Non connesso

Re: D343 stampa 3d

Messaggio da wmax53 » mer mar 28, 2018 3:05 pm

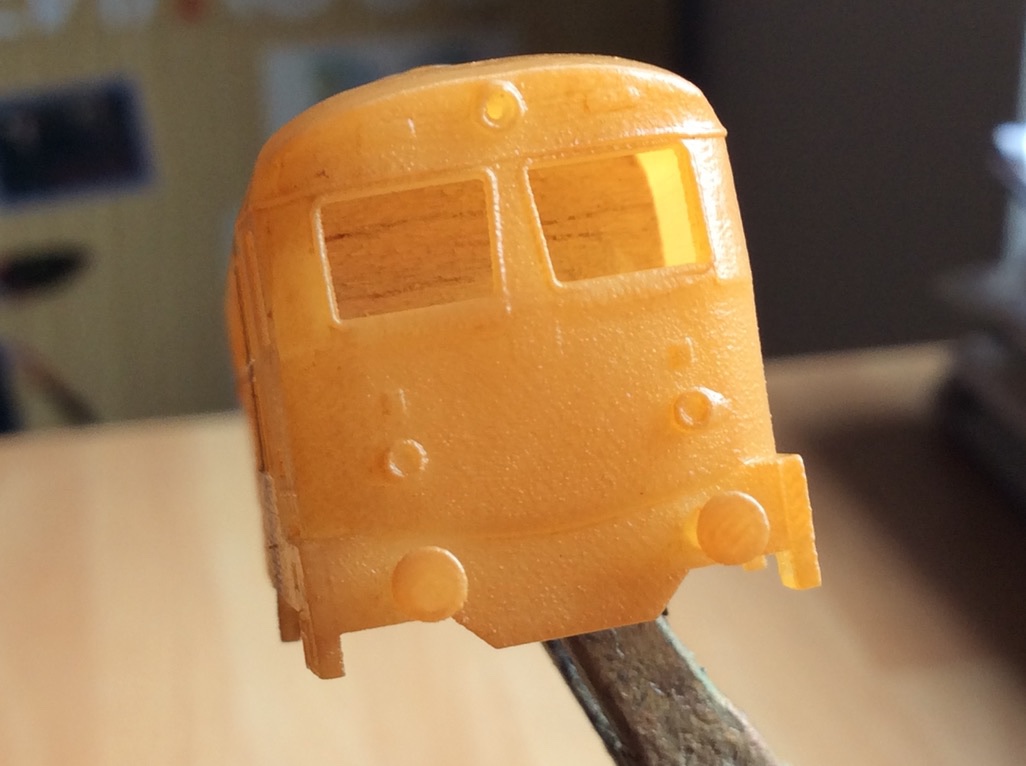

Carlo, sicuramente e' meglio il modello Frosted ultra detail ma i dettagli mi sembrano più' evidenti nel modello HP nylon plastic.
Forse nel modello Frosted basterebbe aumentare di 1 o 2 decimi di mm lo spessore dei dettagli per renderli più evidenti, specialmente i bordi dei finestrini e le griglie delle prese d'aria.

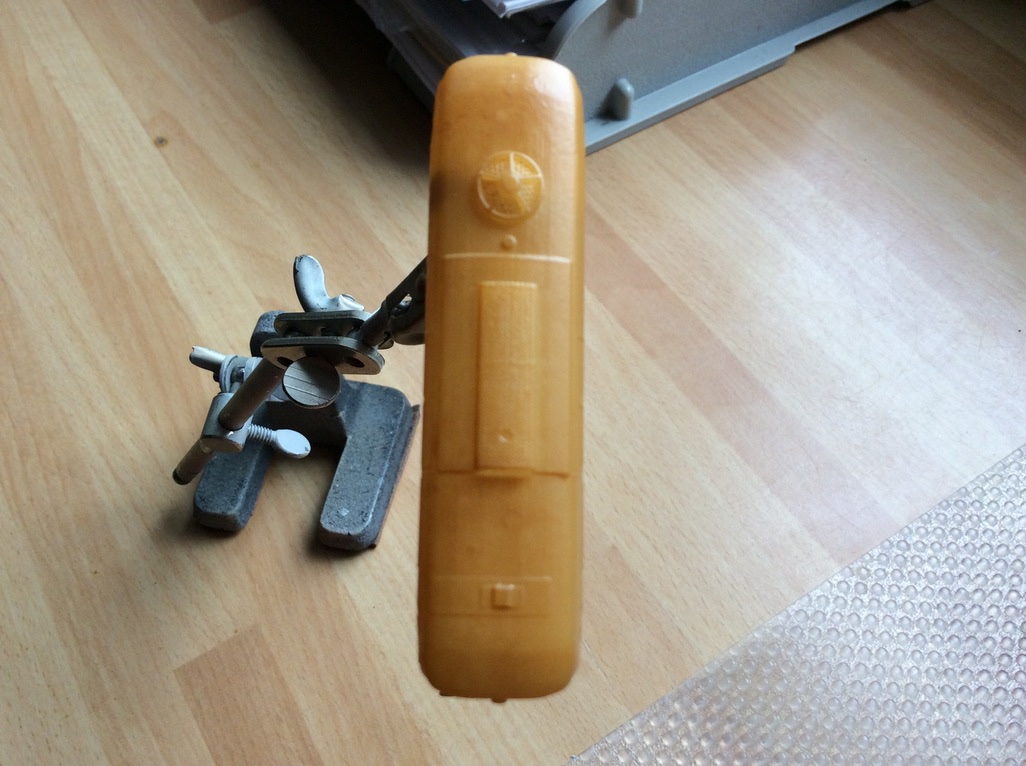

Nel modello che mi hai dato a Bereguardo, mancano due dettagli come si vede nella foto
Nella parte inferiore del modello sulla sinistra ci sono le due stanghette da tutte due le parti mentre a destra da una parte mancano tutte e due e dall'altra parte ce n'è una sola.Forse perché era un prototipo? Come posso rimediare alla mancanza?
Prima di ordinare la motorizzazione a LineaModel proverò a dare al modello una mano di primer per vedere se tutti i dettagli della cassa siano visibili.
Ciao Massimo

Avatar utente
MrPatato76
Socio GAS TT
Messaggi: 3789
Iscritto il: lun ago 27, 2012 11:14 am
Nome: Roberto
Regione: Lombardia
Città: Nova Milanese
Età: 42
Stato: Non connesso

Re: D343 stampa 3d

Messaggio da MrPatato76 » mer mar 28, 2018 3:26 pm

...ahhh ma allora sei tu il losco figuro che ha traviato Carlo verso la N!!! :mrgreen: :mrgreen: :mrgreen:
La prossima fiera sarai messo sui ceci in pubblico!! :mrgreen: :mrgreen: :mrgreen:
Scherzi a parte, In realtà, la versione in nilon dovrebbe essere stata realizzata con la tecnica della sinterizzazione da polvere: per questo appare più "granulosa".
La piccola scala poi accentua la cosa di più.
Roberto - "...il bambino che vede un treno lo saluta con la manina, questo non succede con un auto!" (Cit.) - Ciao Roberto

Avatar utente
wmax53
Socio GAS TT
Messaggi: 388
Iscritto il: ven giu 15, 2012 10:03 pm
Nome: Massimo
Regione: Lombardia
Città: Assago
Età: 66
Stato: Non connesso

Re: D343 stampa 3d

Messaggio da wmax53 » mer mar 28, 2018 4:22 pm

Nooo!! io non ho colpa :mrgreen: :mrgreen: , Carlo aveva aveva il modello D343 in N e gli ho chiesto se poteva vendermela
Ciao Massimo

Avatar utente
MrPatato76
Socio GAS TT
Messaggi: 3789
Iscritto il: lun ago 27, 2012 11:14 am
Nome: Roberto
Regione: Lombardia
Città: Nova Milanese
Età: 42
Stato: Non connesso

Re: D343 stampa 3d

Messaggio da MrPatato76 » mer mar 28, 2018 9:07 pm

:mrgreen: :mrgreen:
Voglio vederla poi finita [104]
Roberto - "...il bambino che vede un treno lo saluta con la manina, questo non succede con un auto!" (Cit.) - Ciao Roberto

Avatar utente
gavinca
Socio GAS TT
Messaggi: 1814
Iscritto il: mar mag 22, 2012 1:07 pm
Nome: Carlo
Regione: Piemonte
Città: Bellinzago
Età: 47
Stato: Non connesso
Contatta:

Re: D343 stampa 3d

Messaggio da gavinca » gio mar 29, 2018 8:49 am

wmax53 ha scritto:
mer mar 28, 2018 3:05 pm
Carlo, sicuramente e' meglio il modello Frosted ultra detail ma i dettagli mi sembrano più' evidenti nel modello HP nylon plastic.
Forse nel modello Frosted basterebbe aumentare di 1 o 2 decimi di mm lo spessore dei dettagli per renderli più evidenti, specialmente i bordi dei finestrini e le griglie delle prese d'aria.
Nel modello che mi hai dato a Bereguardo, mancano due dettagli come si vede nella foto
Nella parte inferiore del modello sulla sinistra ci sono le due stanghette da tutte due le parti mentre a destra da una parte mancano tutte e due e dall'altra parte ce n'è una sola.Forse perché era un prototipo? Come posso rimediare alla mancanza?
Prima di ordinare la motorizzazione a LineaModel proverò a dare al modello una mano di primer per vedere se tutti i dettagli della cassa siano visibili.
I dettagli sono migliori e più evidenti in quella in FUD se provi a dare la mano di primer potrai verificarlo di persona.
In quello in nylon si vedono solo perchè è grigio e non bianco-trasparente ma ti assicuro che è improponibile.

Per i particolari mancanti, mi spiace non essermi accorto ma penso si siano rotti nei vari trasporti, è possibile che saranno da rimuovere tutti perchè sono posizionati in base alla misure della loco reale ma non so se corrispondono al passo della motorizzazione che vorrai usare.

Avatar utente
wmax53
Socio GAS TT
Messaggi: 388
Iscritto il: ven giu 15, 2012 10:03 pm
Nome: Massimo
Regione: Lombardia
Città: Assago
Età: 66
Stato: Non connesso

Re: D343 stampa 3d

Messaggio da wmax53 » gio mar 29, 2018 10:06 am

Va bene, sarà una sfida! Spero di riuscire a fare qualcosa di accettabile. [98]
Ciao Massimo

Avatar utente
wmax53
Socio GAS TT
Messaggi: 388
Iscritto il: ven giu 15, 2012 10:03 pm
Nome: Massimo
Regione: Lombardia
Città: Assago
Età: 66
Stato: Non connesso

Re: D343 stampa 3d

Messaggio da wmax53 » gio mar 29, 2018 5:54 pm

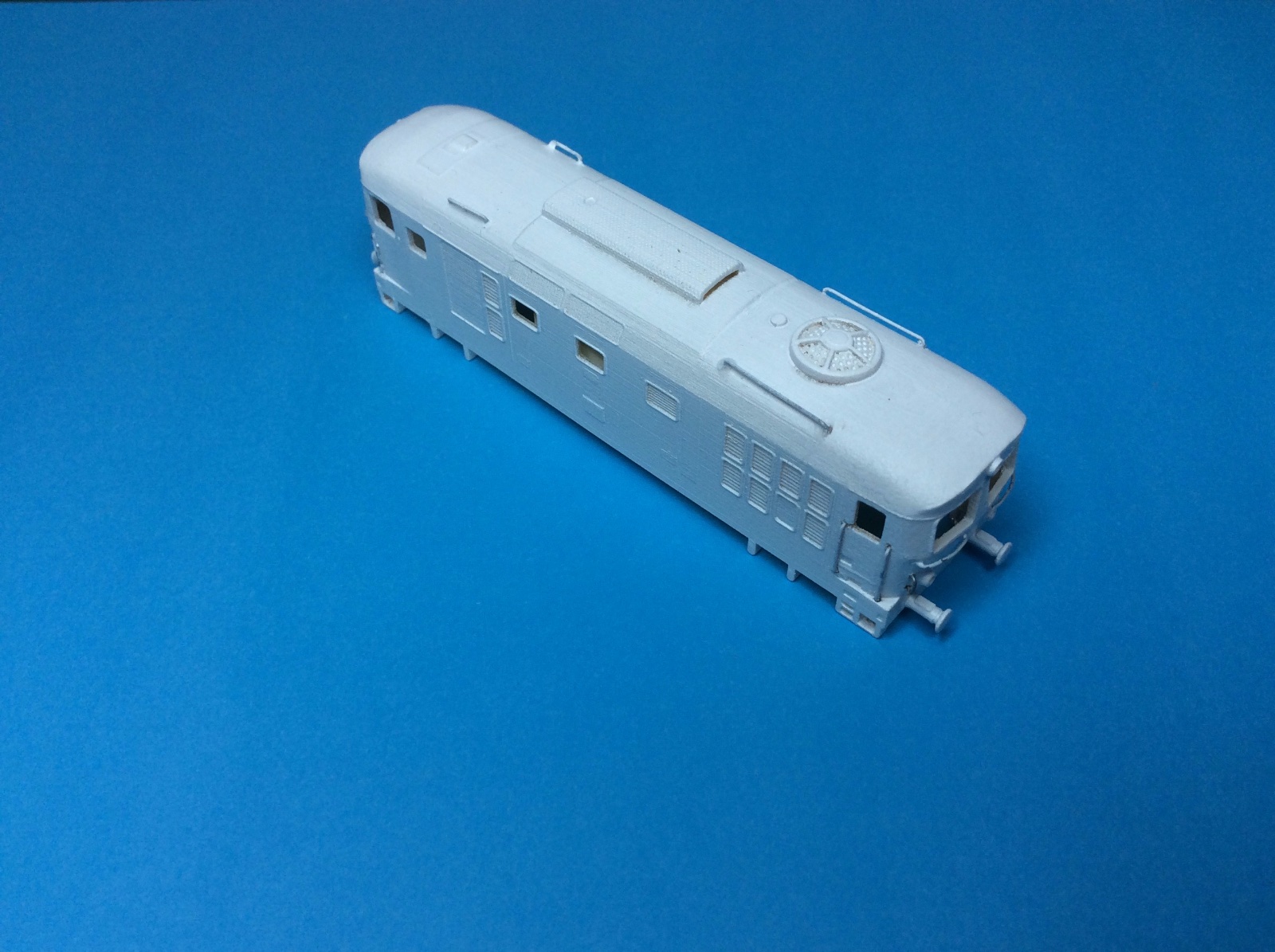

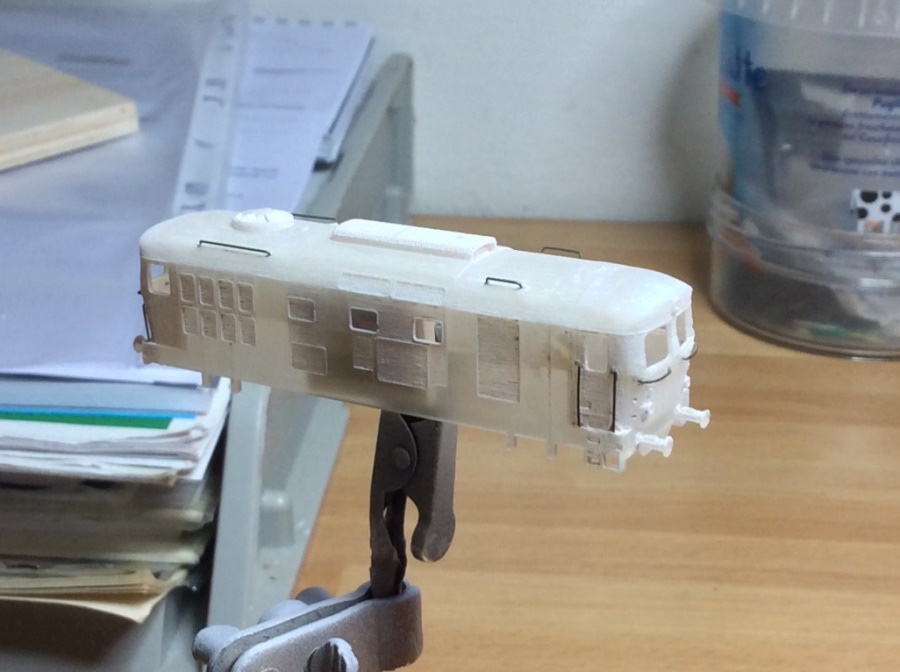

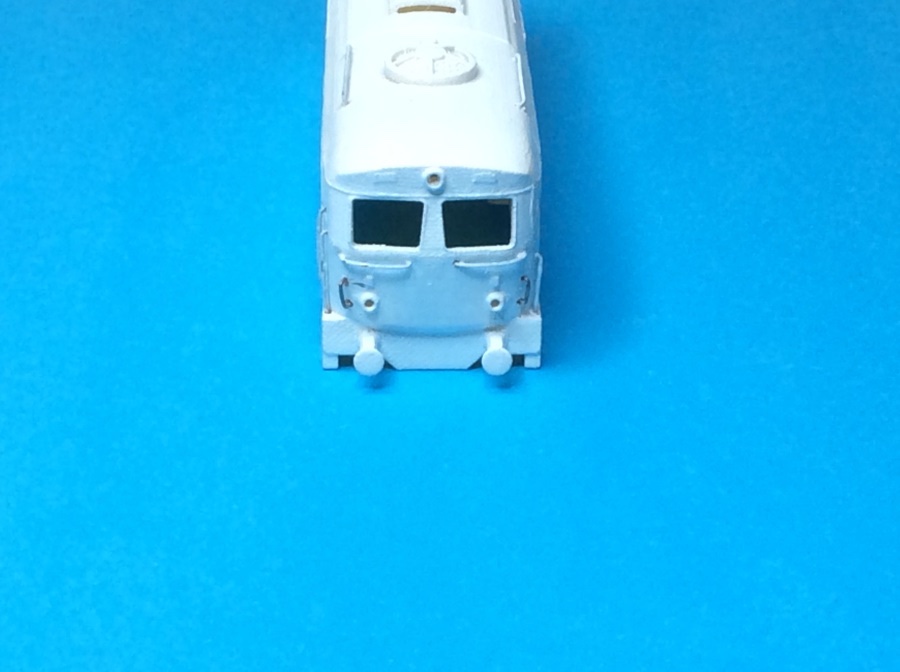

Potevo resistere alla tentazione di una mano di primer sul modello D343?! [99] [99]
Complice la brutta giornata, ho preso l'aerografo, il primer della Puravest e questo è il risultato.
Carlo avevi ragione i dettagli sono ora ben visibili.
Ciao Massimo

Avatar utente
MrMassy86
Socio GAS TT
Messaggi: 13239
Iscritto il: sab nov 10, 2012 3:42 pm
Nome: Massimiliano
Regione: Toscana
Città: Marlia
Ruolo: Moderatore
Età: 32
Stato: Non connesso
Contatta:

Re: D343 stampa 3d

Messaggio da MrMassy86 » gio mar 29, 2018 6:09 pm

Sta venendo molto bene!!!
Massimiliano [253]
Massimiliano Paolinelli - il mio canale YouTubeViaggio in quel di Verni -Il Ponte dei Pescatori - C.L.A.F. Lucca

Avatar utente
robiravasi62
Messaggi: 865
Iscritto il: mar dic 30, 2014 11:49 am
Nome: roberto
Regione: Lombardia
Città: belgioioso
Età: 56
Stato: Non connesso

Re: D343 stampa 3d

Messaggio da robiravasi62 » gio mar 29, 2018 7:55 pm

sembra ottimo
Roberto

Avatar utente
AXEL
Messaggi: 2496
Iscritto il: sab gen 21, 2012 8:34 pm
Nome: Alessandro
Regione: Calabria
Città: Tropea
Età: 42
Stato: Non connesso
Contatta:

Re: D343 stampa 3d

Messaggio da AXEL » ven mar 30, 2018 1:18 pm

Bellissima in scala N...pochissime righe fra l'altro...Ottimo lavoro..
La Torre Alessandro - il mio blog

Avatar utente
massimo676
Messaggi: 31
Iscritto il: sab mar 31, 2018 11:37 pm
Nome: Massimo
Regione: Molise
Città: Campobasso
Stato: Non connesso

Re: D343 stampa 3d

Messaggio da massimo676 » mer apr 04, 2018 1:08 pm

Ciao... quanto ti è costata la stampa? hai il file .stl da condividere? vorrei provare a stamparlo io con la mia stampante 3d... e vedere come esce...
Massimo

Avatar utente
wmax53
Socio GAS TT
Messaggi: 388
Iscritto il: ven giu 15, 2012 10:03 pm
Nome: Massimo
Regione: Lombardia
Città: Assago
Età: 66
Stato: Non connesso

Re: D343 stampa 3d

Messaggio da wmax53 » mer apr 04, 2018 6:00 pm

Massimo, lascio la risposta a Carlo.
Ciao Massimo

Avatar utente
gavinca
Socio GAS TT
Messaggi: 1814
Iscritto il: mar mag 22, 2012 1:07 pm
Nome: Carlo
Regione: Piemonte
Città: Bellinzago
Età: 47
Stato: Non connesso
Contatta:

Re: D343 stampa 3d

Messaggio da gavinca » gio apr 05, 2018 9:29 am

massimo676 ha scritto:
mer apr 04, 2018 1:08 pm
Ciao... quanto ti è costata la stampa? hai il file .stl da condividere? vorrei provare a stamparlo io con la mia stampante 3d... e vedere come esce...
Ciao Massimo
per quanto riguarda i costi puoi vedere direttamente su Shapeways https://www.shapeways.com/product/2336G ... d=64017631
Per quanto riguarda il disegno per il momento non penso di condividerlo.

Avatar utente
massimo676
Messaggi: 31
Iscritto il: sab mar 31, 2018 11:37 pm
Nome: Massimo
Regione: Molise
Città: Campobasso
Stato: Non connesso

Re: D343 stampa 3d

Messaggio da massimo676 » gio apr 05, 2018 9:11 pm

Ok
Massimo

Avatar utente
wmax53
Socio GAS TT
Messaggi: 388
Iscritto il: ven giu 15, 2012 10:03 pm
Nome: Massimo
Regione: Lombardia
Città: Assago
Età: 66
Stato: Non connesso

Re: D343 stampa 3d

Messaggio da wmax53 » dom ott 07, 2018 3:46 pm

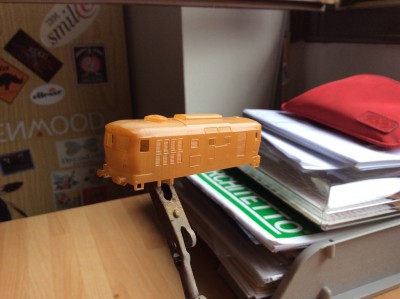

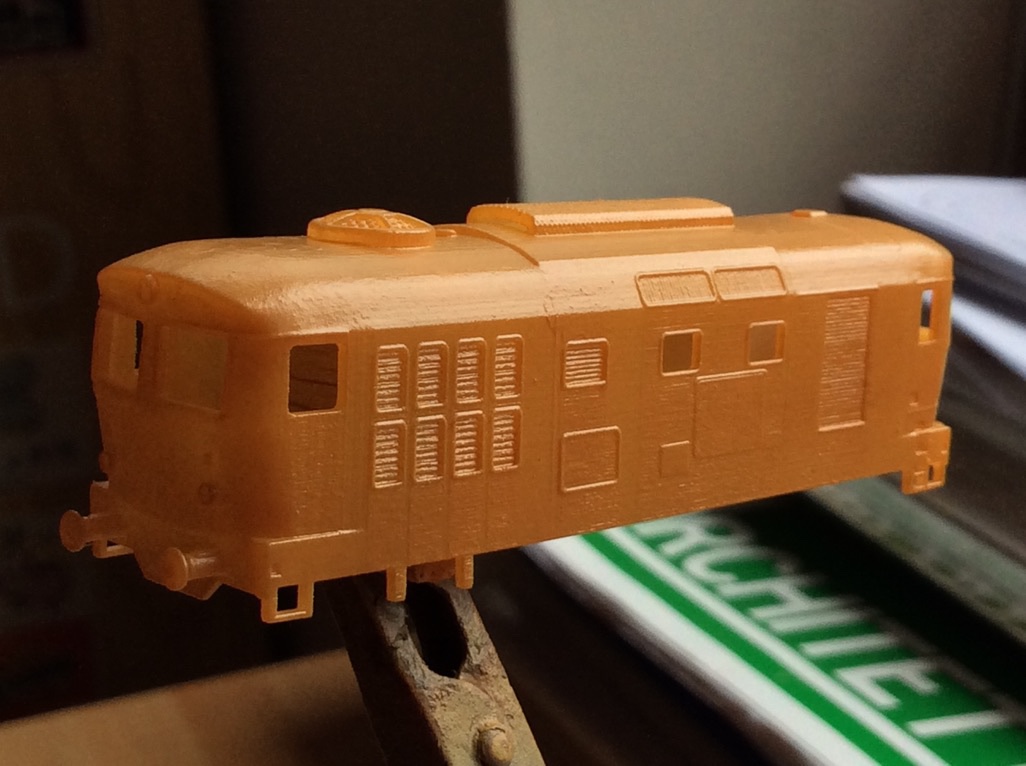

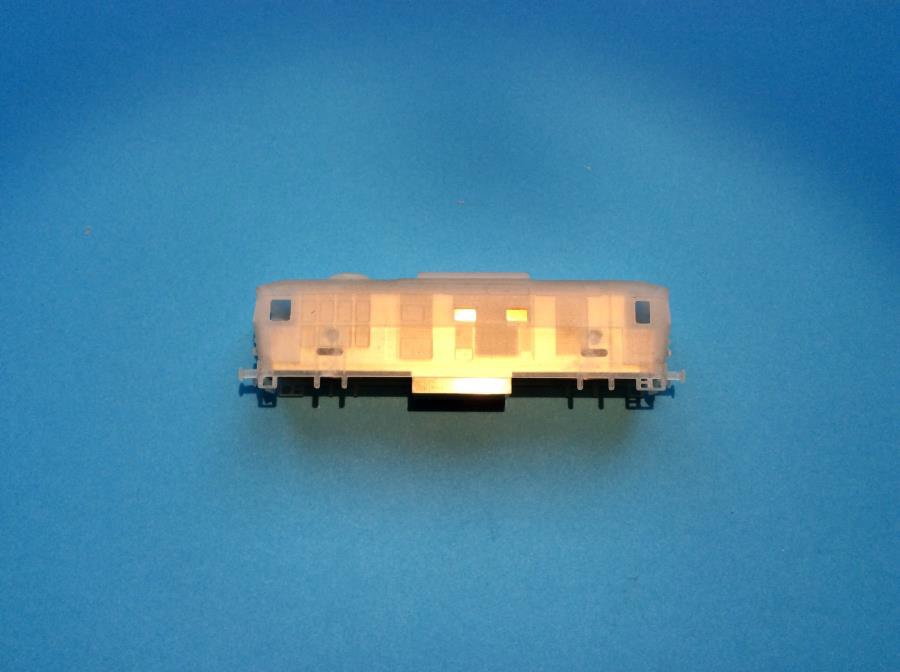

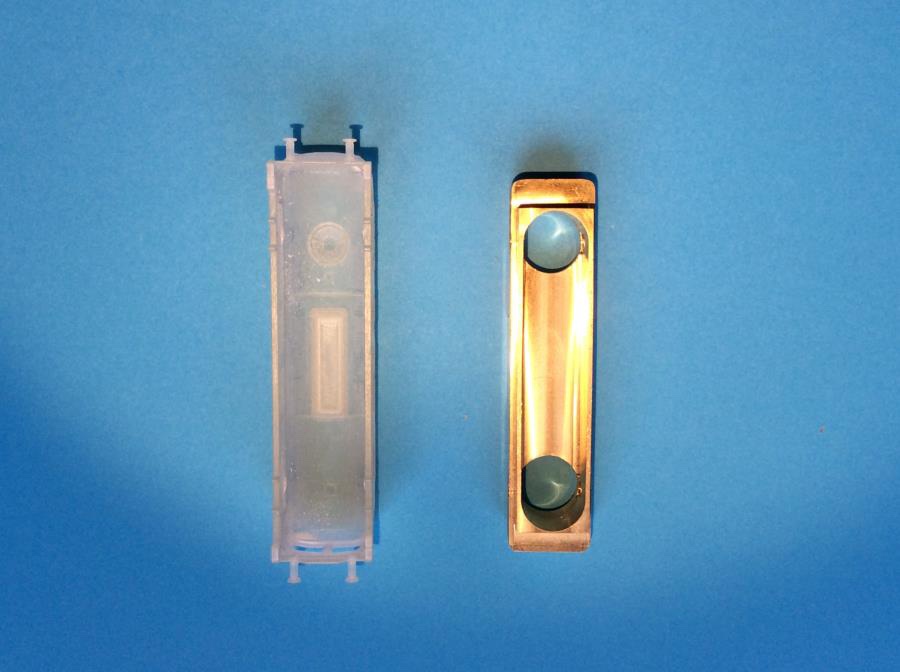

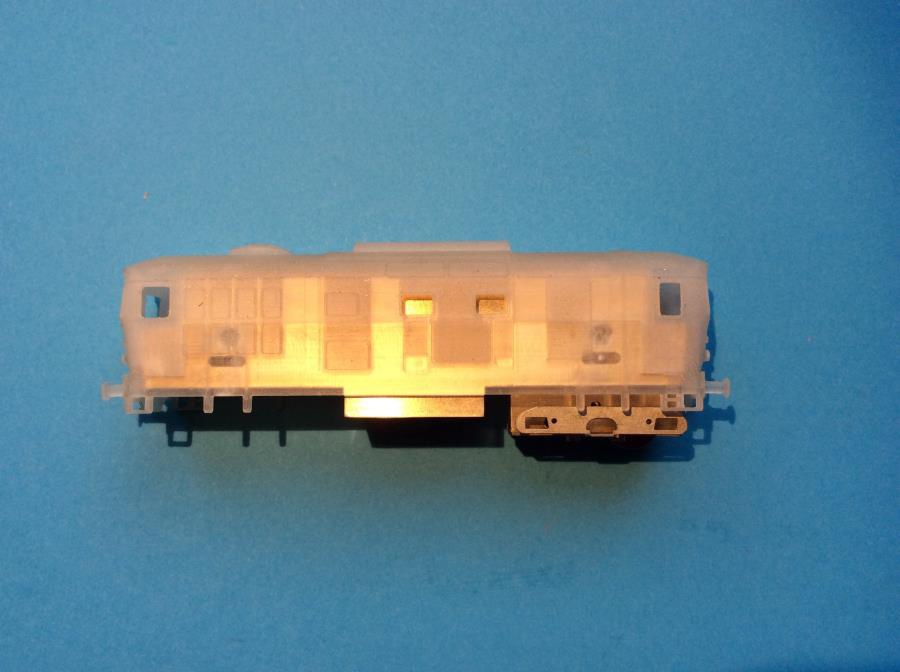

La scocca della D343 purtroppo non andava bene con la motorizzazione di Linea Model, ma Carlo, al quale ho fornito tutte le misure della motorizzazione e' riuscito con tanta pazienza e bravura, a modificare i disegni della scocca e farla ristamparla in 3D.
Durante la fiera di Novegro mi ha dato la nuova scocca. Grazie Carlo
E' bastato smussare un po' gli spigoli del telaio di LM e limare un po' i fermi interni della scocca e la stessa ora calza perfettamente sul telaio in ottone.
Nei prossimi giorni inizierò il montaggio della meccanica.
Ciao Massimo

Avatar utente
wmax53
Socio GAS TT
Messaggi: 388
Iscritto il: ven giu 15, 2012 10:03 pm
Nome: Massimo
Regione: Lombardia
Città: Assago
Età: 66
Stato: Non connesso

Re: D343 stampa 3d

Messaggio da wmax53 » sab ott 27, 2018 11:45 pm

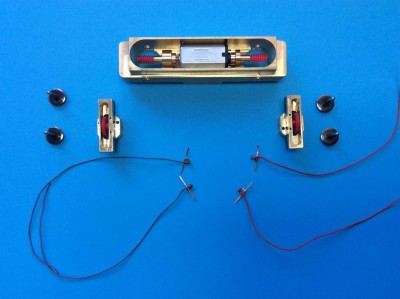

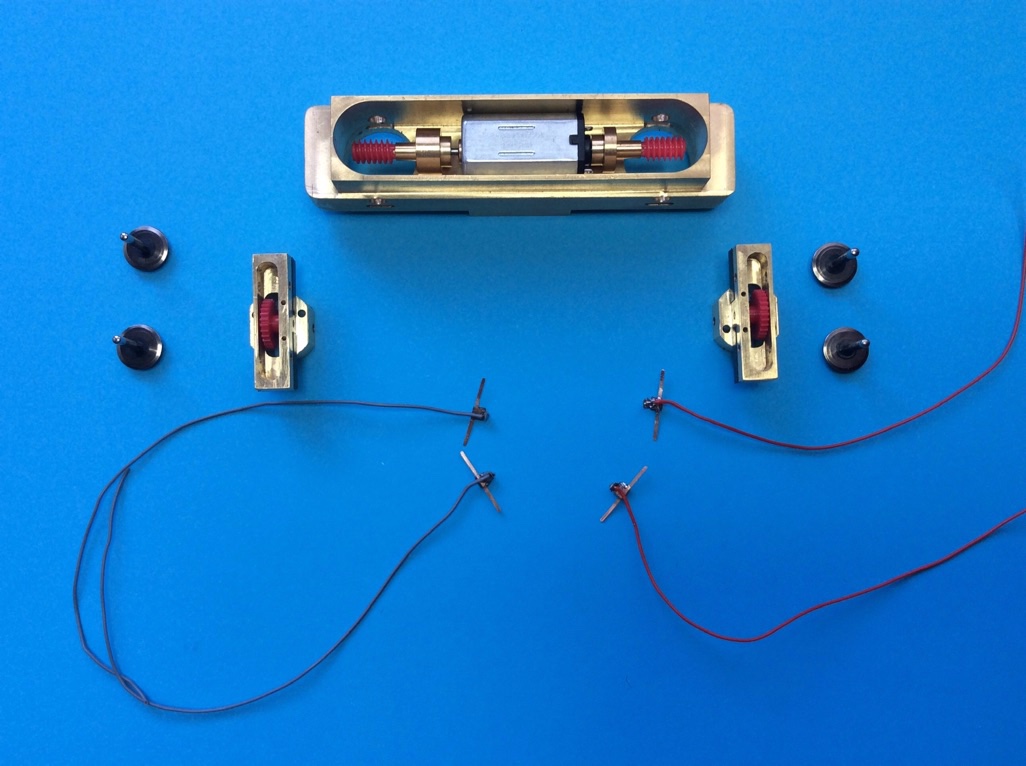

Dopo qualche giorno di inattività, ho ripreso la costruzione della D343,
montando la motorizzazione di LM, che non ha presentato particolari difficoltà.
Montaggio Motorizzazione D343.jpg
Il collaudo, che potete vedere nel filmato ,

mi sembra buono. Il telaio motorizzato gira in modo molto fluido, sia alle velocità basse che a quelle alte.
L'unico neo e' un pò rumoroso.

Ora comincia la parte più difficile la verniciatura [105]
Ciao Massimo

Avatar utente
MrPatato76
Socio GAS TT
Messaggi: 3789
Iscritto il: lun ago 27, 2012 11:14 am
Nome: Roberto
Regione: Lombardia
Città: Nova Milanese
Età: 42
Stato: Non connesso

Re: D343 stampa 3d

Messaggio da MrPatato76 » dom ott 28, 2018 9:24 am

Lubrifica bene gli ingranaggi... soprattutto le due voti senza fine
Roberto - "...il bambino che vede un treno lo saluta con la manina, questo non succede con un auto!" (Cit.) - Ciao Roberto

Avatar utente
wmax53
Socio GAS TT
Messaggi: 388
Iscritto il: ven giu 15, 2012 10:03 pm
Nome: Massimo
Regione: Lombardia
Città: Assago
Età: 66
Stato: Non connesso

Re: D343 stampa 3d

Messaggio da wmax53 » dom ott 28, 2018 9:30 am

Roberto ho già lubrificato, ma temo che sia proprio il motorino un po' rumoroso (ho provato anche quello di scorta). C'è da dire che l'ho provato senza scocca, che potrebbe migliorare la situazione. Faro' una prova con la scocca montata sul telaio.
Ciao Massimo

Avatar utente
MrMassy86
Socio GAS TT
Messaggi: 13239
Iscritto il: sab nov 10, 2012 3:42 pm
Nome: Massimiliano
Regione: Toscana
Città: Marlia
Ruolo: Moderatore
Età: 32
Stato: Non connesso
Contatta:

Re: D343 stampa 3d

Messaggio da MrMassy86 » dom ott 28, 2018 10:01 am

Ottimo lavoro Massimo, lineamodel ha dei prodotti validissimi!!!
Massimiliano [253]
Massimiliano Paolinelli - il mio canale YouTubeViaggio in quel di Verni -Il Ponte dei Pescatori - C.L.A.F. Lucca

Avatar utente
wmax53
Socio GAS TT
Messaggi: 388
Iscritto il: ven giu 15, 2012 10:03 pm
Nome: Massimo
Regione: Lombardia
Città: Assago
Età: 66
Stato: Non connesso

Re: D343 stampa 3d

Messaggio da wmax53 » mer nov 28, 2018 11:46 pm

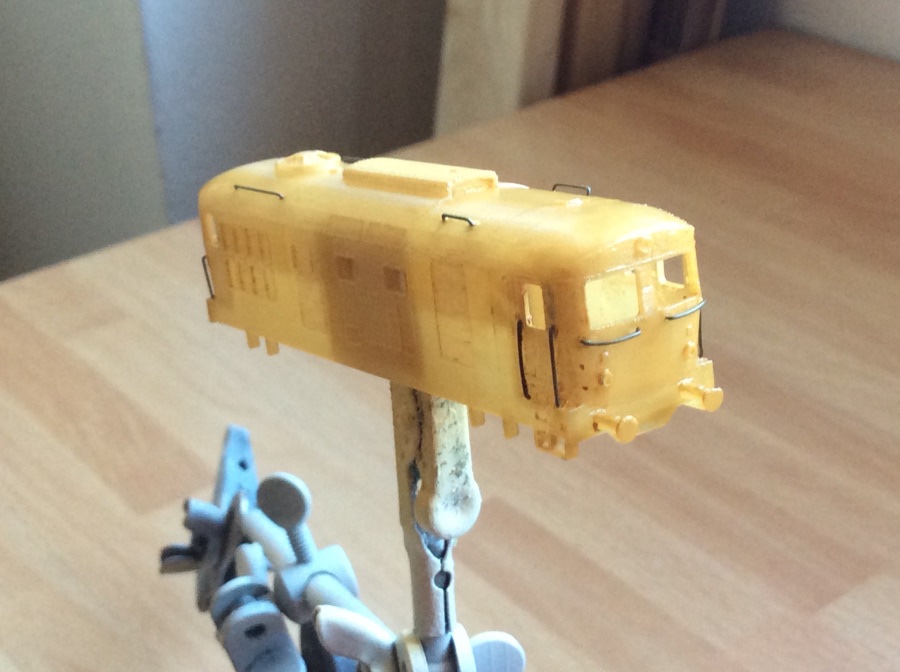

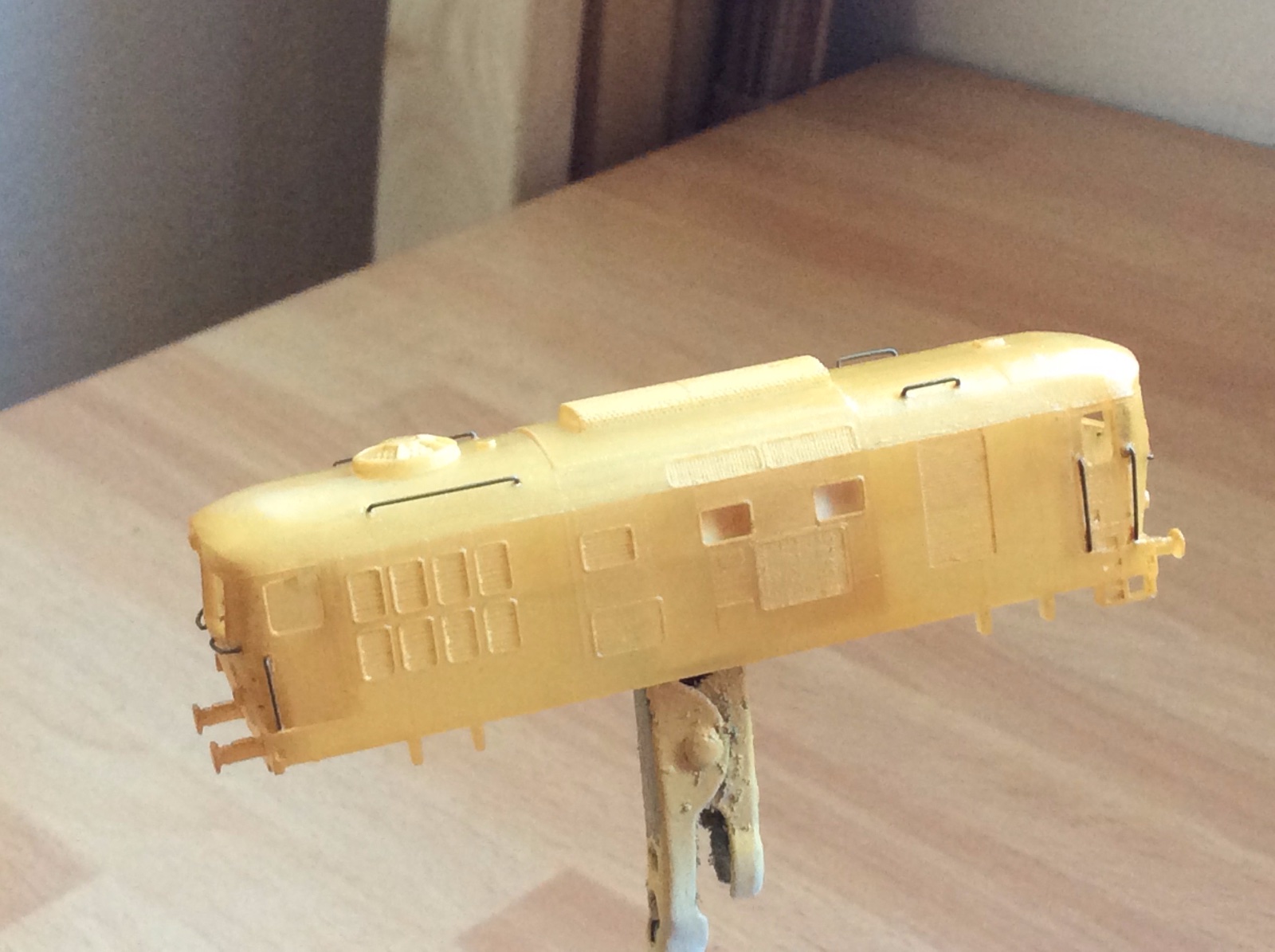

Dopo aver montato e collaudato la meccanica, ho montato i mancorrenti e ho iniziato la verniciatura della scocca.

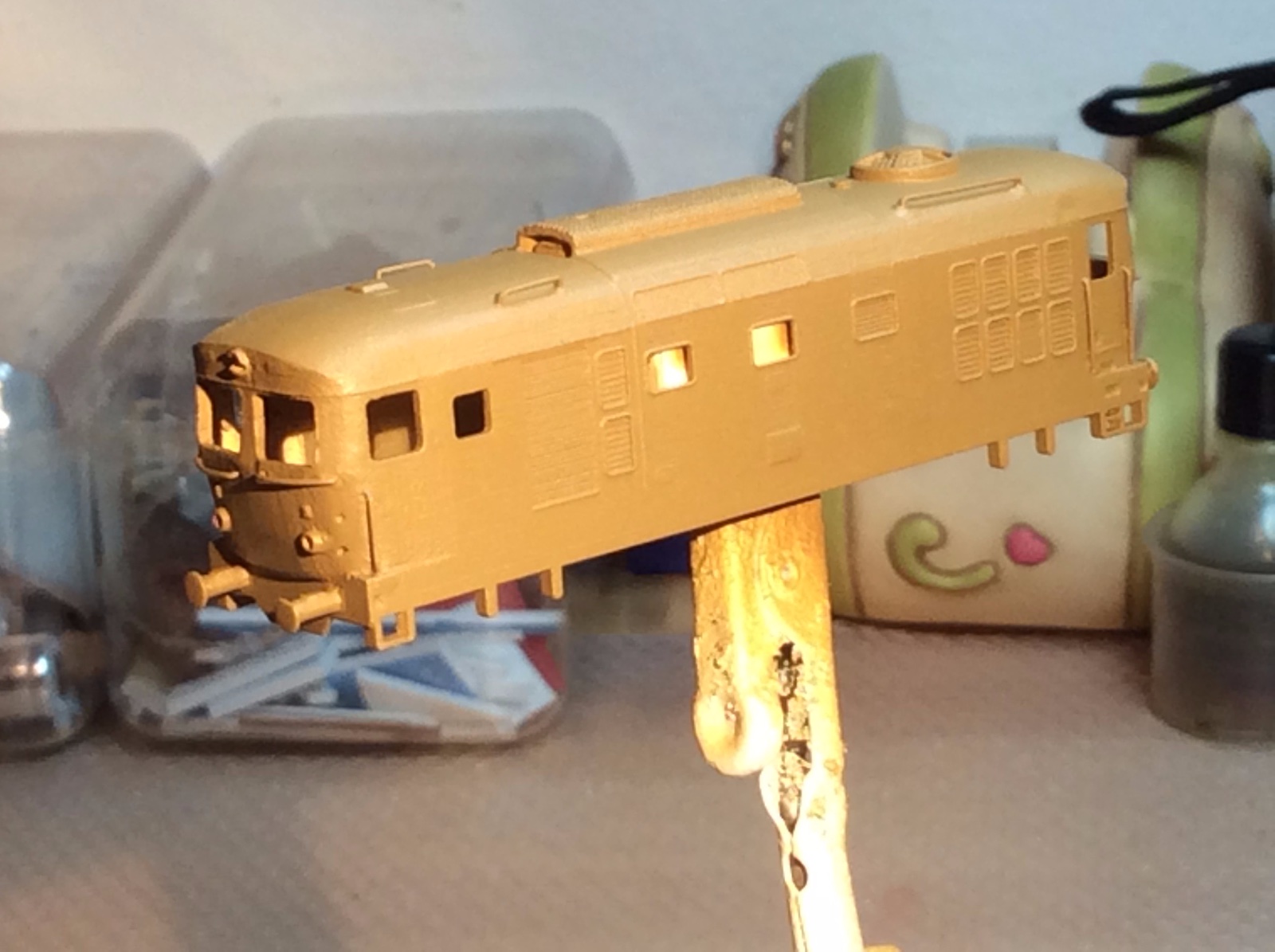

Ho dato una mano di primer della Tamiya bianco in bomboletta, risultata, secondo me troppo coprente
Ho sverniciato tutto con alcool denaturato e spazzolino ...e santa pazienza !!
e dato una mano leggera di primer della Puravest che non ha coperto i dettagli :

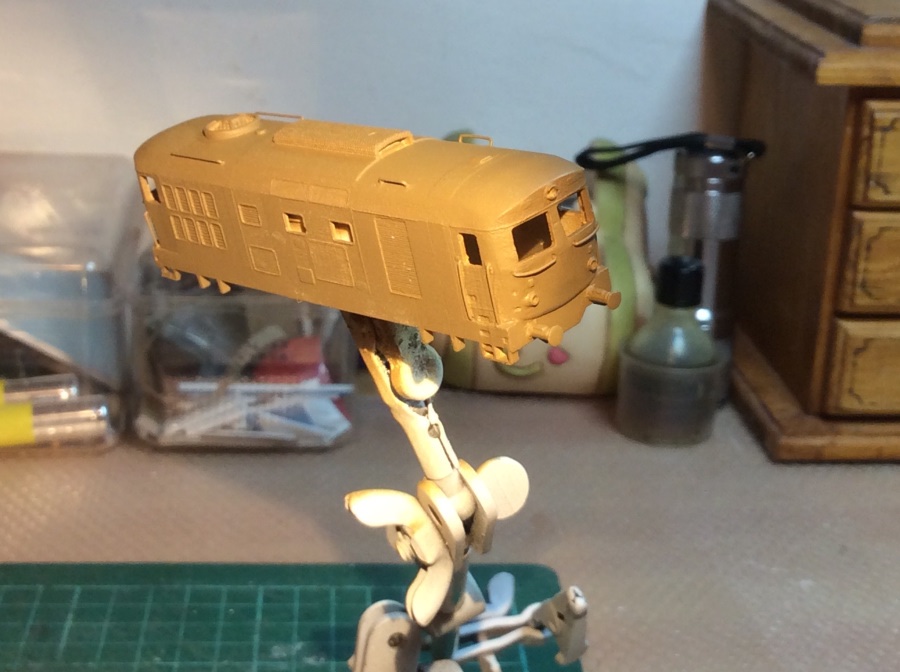

Dopo un'adeguata asciugatura del primer, ho dato il colore Isabella sempre della Puravest e il risultato fino a questo momento mi soddisfa
Prossimo passo, darò il colore verde magnolia.
Ciao Massimo

Avatar utente
lorelay49
Socio GAS TT
Messaggi: 2266
Iscritto il: ven gen 25, 2013 6:32 pm
Nome: giuliano
Regione: Lombardia
Città: Locate di Triulzi
Età: 69
Stato: Non connesso

Re: D343 stampa 3d

Messaggio da lorelay49 » gio nov 29, 2018 8:48 am

Bel lavoro Massimo sembra che i particolari siano perfettamente visibili, complimenti [264]
Giuliano

Rispondi

Torna a “SCALA N”
