Progetto ponte in ferro sul Po linea MI-GE

[adobel55]

Veramente bello.
Riproduci anche i bulloni ? che in cinese sono clepacci plofondi plofondi
Ciao.
Aolfo

[sma835_47]

Mi sembra che anche la travata laterale di prova stia venendo molto bene; la senzazione è abbastanza vicina a quella della travata originale e la colorazione finale, la sporcatura e il deposito di ruggine qua e là faranno il resto. A mio avviso direi che puoi procedere così.
Ciao
Saverio

[Docdelburg]

Grazie Adolfo e Saverio.
Per quanto riguarda la connessione dei binari tra i vari moduli (ricordo che i binari sono all'interno delle travature del ponte!!!) ho pensato di inserire ad ogni estremità un binario allungabile. L'armamento sarà Fleischmann Profi codice 100 nei tratti a vista e Fleischmann Modello (senza massicciata) sempre codice 100 nei tratti sul ponte.

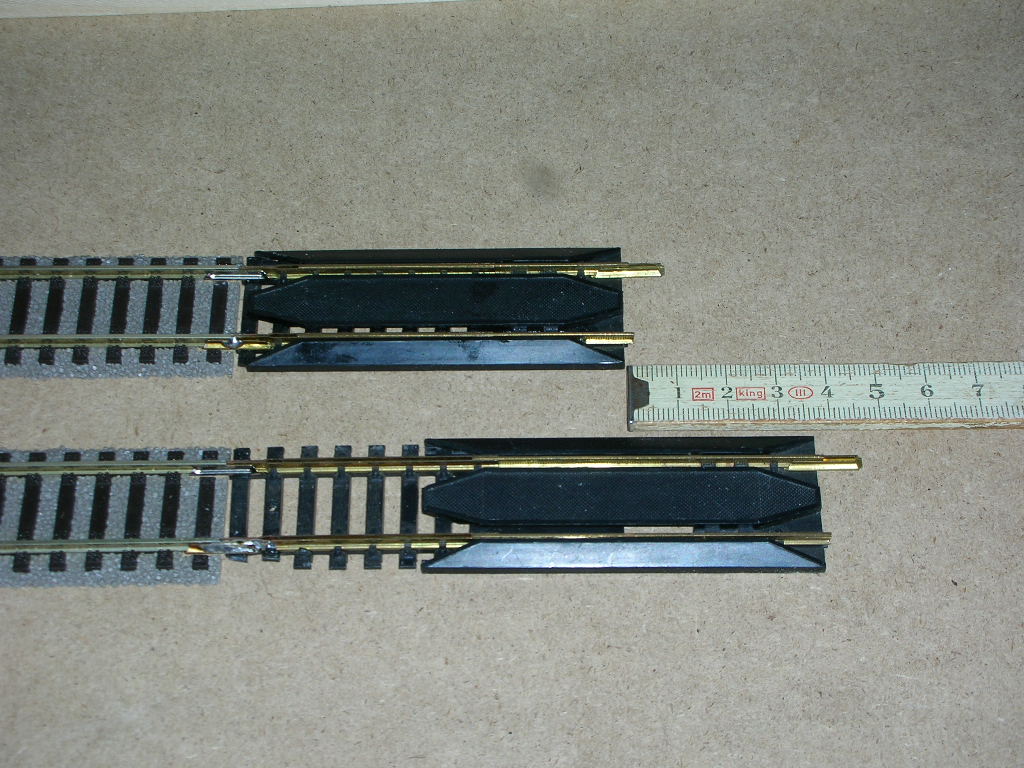

I binari tipo Modello hanno un binario allungabile che passa da 80 a circa 120 mm; ponendone due alle estremità di ogni binario ho la possibilità di avvicinare i due moduli (che ricordo sono su gambe munite di ruote) e far "spuntare" dalle travature del ponte due pezzi di binario di circa 4 cm per lato per un totale di circa 8 cm. Questo spazio dovrebbe permettermi di unire le due estremità di binario tramite normali scarpette e quindi di riavvicinare e unire i due moduli precedentemente ben allineati in altezza.

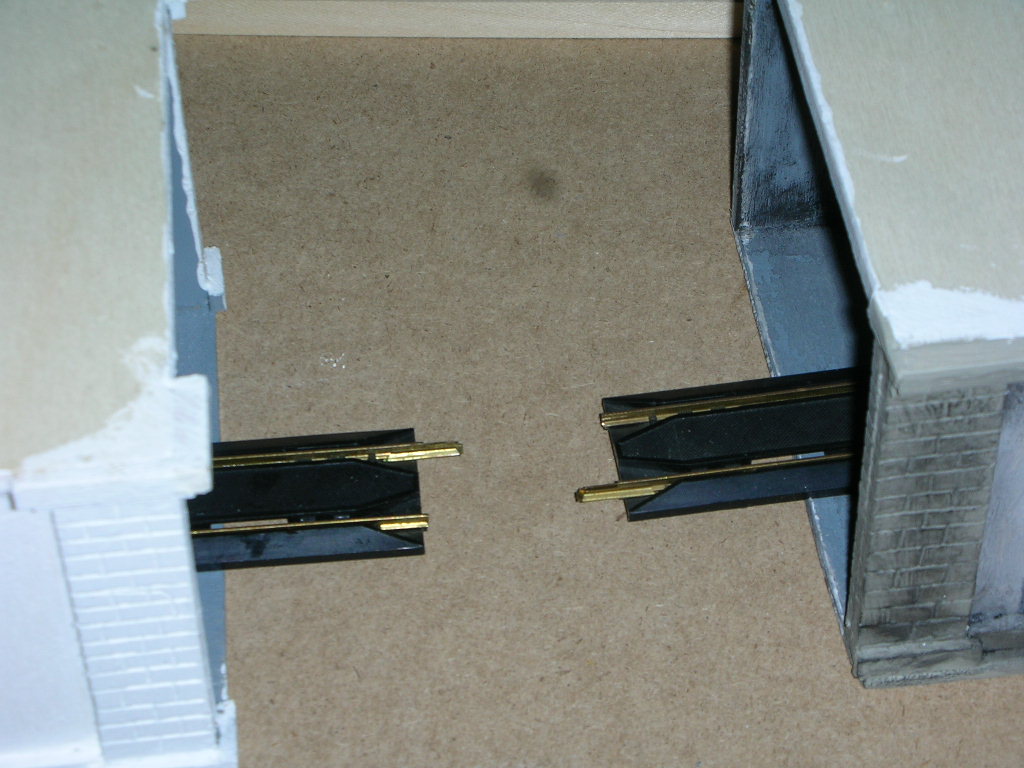

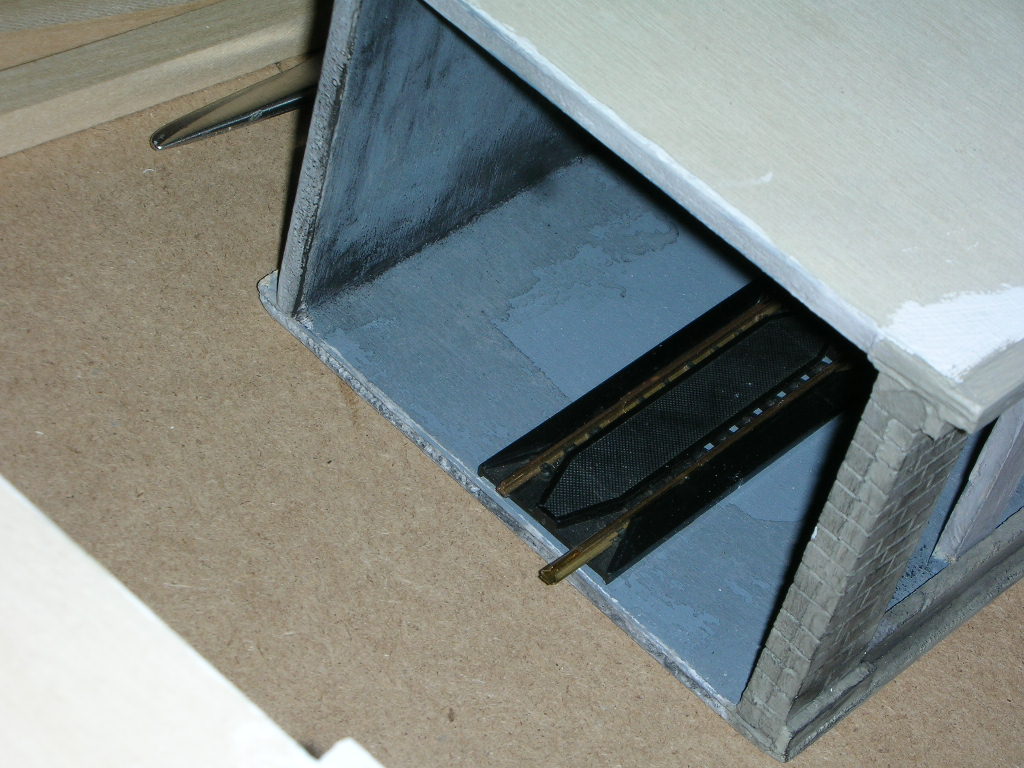

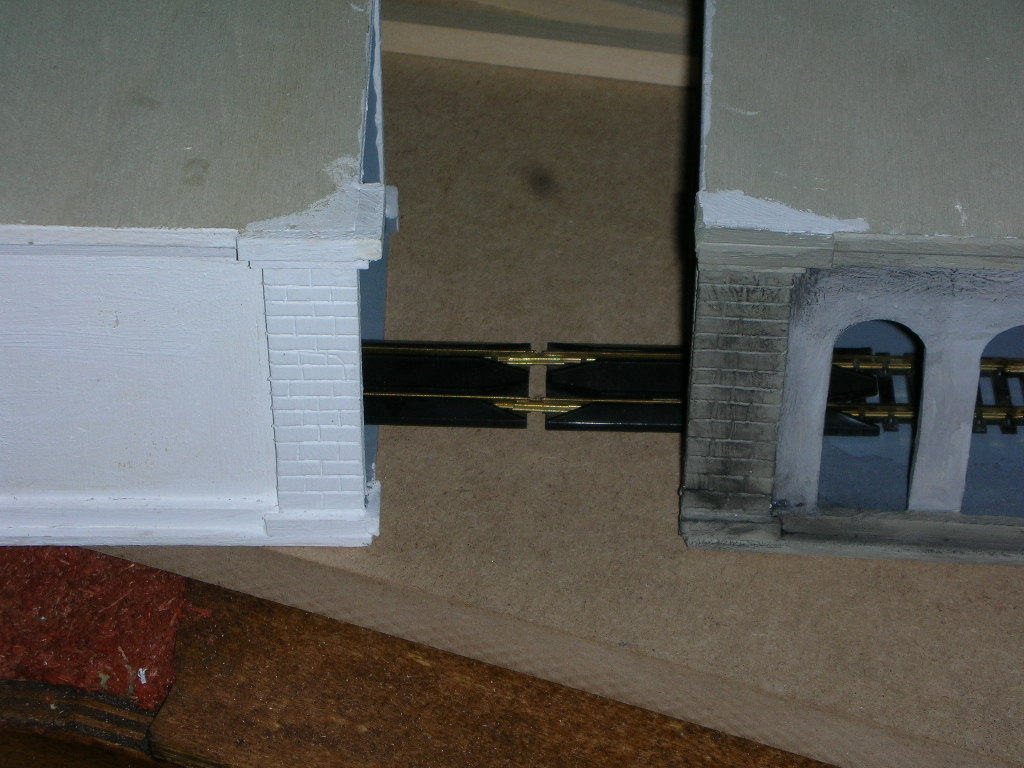

Ho fatto alcune prove utilizzando i manufatti che riproducono le parti in muratura ed ecco una breve dimostrazione.
Ovviamente i binari estensibili saranno saldati agli altri binari a livello di scarpette, per evitare che estraendone la parte estensibile non si sfilino a loro volta.


Immagine:

188,48 KB

Immagine:

176,8 KB

Immagine:

161,76 KB

Immagine:

185,21 KB

[Marshall61]

Ottima soluzione Mauro, mi sembra davvero efficacie!!!!
Una domanda, come mai usi il codice 100 e non l'83 od il 70?

Ciao, Carlo

[Docdelburg]

Ottima soluzione Mauro, mi sembra davvero efficacie!!!!
Una domanda, come mai usi il codice 100 e non l'83 od il 70?

Ciao, Carlo

Grazie Carlo! Uso l'armamento che è presente nel restante plastico Fimf del CMP e precisamente il Profi codice 100. Ovviamente sul ponte in ferro non poteva esserci massicciata così ho cercato e trovato dei binari tipo Modello sempre della Fleischmann tramite ebay in Germania e sempre là ho racimolato un numero sufficiente di binari allungabili.

[Marshall61]

..prego Mauro, grazie a te per le delucidazioni!

Ciao, Carlo

[Enrico57]

E' un lavoro proprio imponente, quello che stai facendo Mauro! La travata laterale offre un bell'impatto visivo. La sensazione che ne ho ricavato, osservando anche la foto dell'originale, è che quest'ultimo appare più snello come struttura, ma probabilmente è l'effetto del colore diverso ad alterarne la percezione.
L'idea di "mascherare" i due semi-piloni è una soluzione geniale!

Un progetto affascinante Doc che mi terrà incollato a questa discussione fino all'ultimo bullone!

[Docdelburg]

E' un lavoro proprio imponente, quello che stai facendo Mauro! La travata laterale offre un bell'impatto visivo. La sensazione che ne ho ricavato, osservando anche la foto dell'originale, è che quest'ultimo appare più snello come struttura, ma probabilmente è l'effetto del colore diverso ad alterarne la percezione.
...............

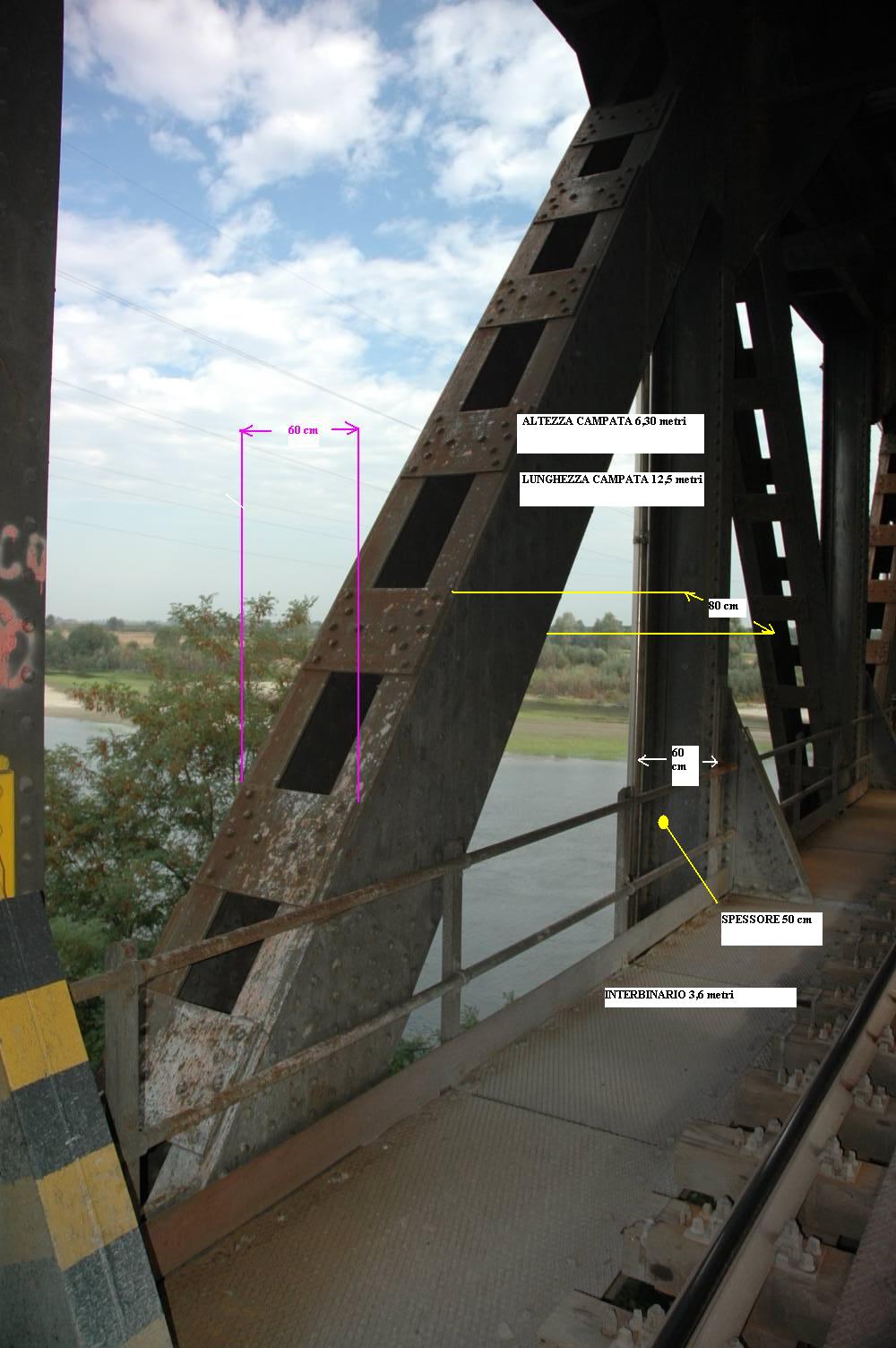

Grazie Enrico, l'aspetto estetico della travata laterale è frutto di compromessi che comunque si rifanno alle misure reali in scala; dovessi osservarle strettamente dovrei fare la trave inclinata ancora più spessa!

Immagine:

178,45 KB

[sma835_47]

Caro Mauro, permettimi di ricordare un suggerimento che un Maestro fermodellista, Italo Briano, dava spesso: molte volte è più importante che il modello dia le stesse sensazioni che si hanno guardando l'originale, piuttosto che riprodurlo in scala perfetta.
Ciao
Saverio

[Docdelburg]

Caro Mauro, permettimi di ricordare un suggerimento che un Maestro fermodellista, Italo Briano, dava spesso: molte volte è più importante che il modello dia le stesse sensazioni che si hanno guardando l'originale, piuttosto che riprodurlo in scala perfetta.
Ciao
Saverio

Hai messo il dito nella piaga Saverio; ecco perchè vorrei un vostro illuminato parere confrontando foto dell'originale e mio manufatto di prova. A stasera.

[Docdelburg]

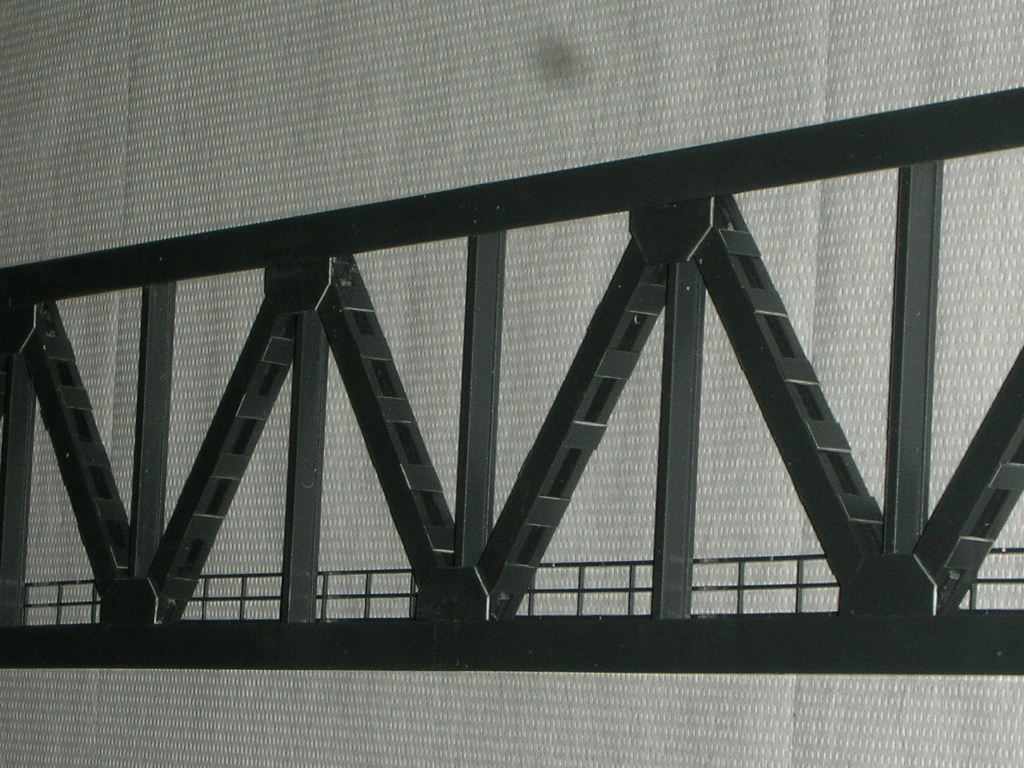

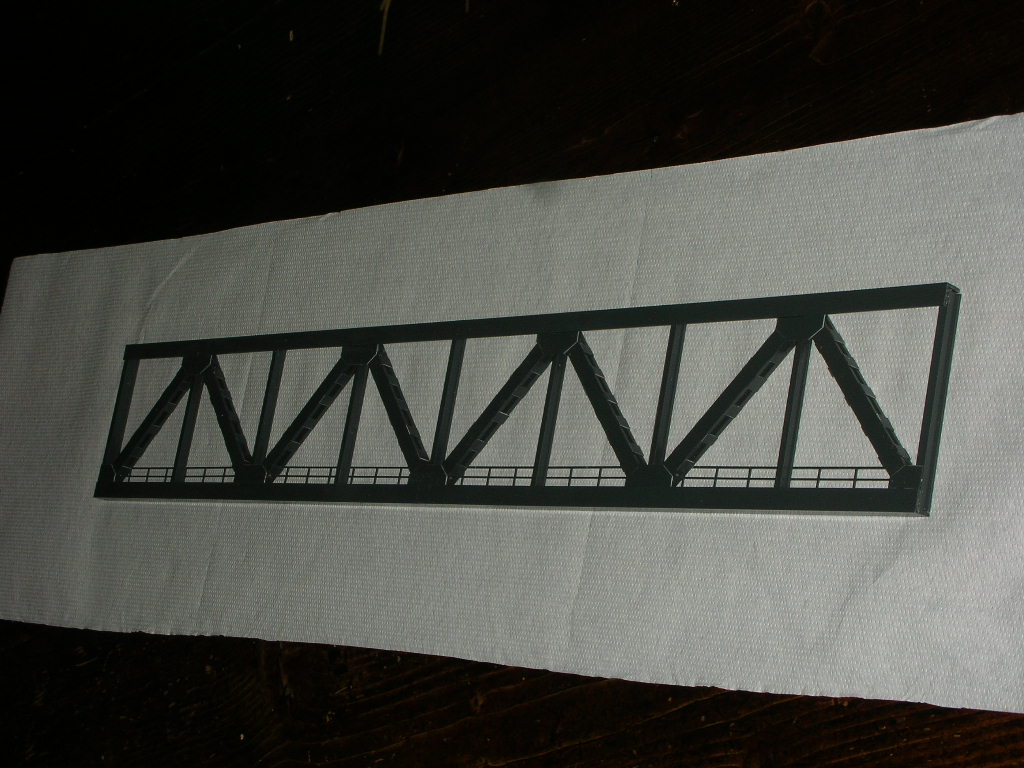

Lentamente ma i lavori proseguono; ora sto costruendo le parti laterali del ponte. In foto un lato di una campata; ne dovrò costruire 12 (si dodici!)

Immagine:

171 KB

Immagine:

177,37 KB

[sergio giordano]

davvero un bel lavoro..complimenti Doc!

[Andrea]

Bravo Mauro... era un po' che battevi la fiacca!
Mi piace, mi sembra molto ben rifinito.
La colorazione definitiva sarà questa?
Grigia come il ponte del tuo modulo in TT?

[Docdelburg]

Grazie Jerry e grazie Andrea.

........
La colorazione definitiva sarà questa?
Grigia come il ponte del tuo modulo in TT?

No, questo è il colore dell'abs così come lo consegnano.
Ho fatto delle prove e credo userò colori Tamyia: un grigio metallo scurito con marrone-rosso. Cercherò di applicare anche qui la tecnica del sale, quindi un rosso ruggine sotto e il grigio metallico scurito sopra.

[giuseppe_risso]

A me sembra un lavoro incredibilmente bello e preciso.
Subito pensavo fosse in fotoincisione, non vedo alcun difetto.
Poi, il bordo chiaro dei tagli, mi ha fatto capire che era un materiale plastico.
Incredibile, hai tutta la mia ammirazione.

[liftman]

12 tutti uguali? non ti invidio Doc... Complimenti per come stai procedendo!

[Enrico57]

Ciao Mauro!

Aspettavo di vedere nuovi sviluppi per questo interessantissimo lavoro!

Concordo con Giuseppe sulla precisione dei primo elemento: è assemblato in modo impeccabile.

Vorrei chiederti come affronti in genere i lavori ripetitivi come questo. Mi spiego, una volta fatto il primo di una serie di pezzi ed aver verificato che si può procedere oltre: ti dedichi al taglio di tutti i vari elementi, separandoli per tipo e poi fai tutti gli assemblaggi, oppure tagli e assembli un elemento alla volta? (io per esempio seguo la prima strada, perchè mi stressa di meno)

[badmax28]

Ciao Doc, stai continuando a stupirci con questo "Ponte" sta venendo un bel capolavoro, e devo farti un applauso per l'idea che hai avuto con i binari estensibile "una genialata" non sapevo neanche che esistessero.....

[Docdelburg]

Grazie a tutti, troppo buoni....1

.........
Vorrei chiederti come affronti in genere i lavori ripetitivi come questo....

Nel fare cose ripetitive mi preparo gli elementi per singolo manufatto; in questo modo alterno fasi lavorative che altrimenti diverrebbero noiose.
In più ho notato che a volte, strada facendo, si affinano tecniche e procedure, col risultato di migliorare anche la fase di preparazione del materiale. Procedere quindi per manufatti ti permette di applicare queste migliorie che altrimenti perderesti.

[lorelay49]

Bravissimo Mauro, ti sta venendo un capolavoro

[sma835_47]

Visto il primo esemplare dal vivo e posso assicurare che è "perfetto". La colorazione scelta penso che renderà il modello praticamente identico all'originale.
Bravo Mauro
Ciao
Saverio

[Andrew245]

- Bellissimo, Mauro, continuo a seguirne gli sviluppi di questa tua notevole opera , complimenti davvero !
Andrea

[marioscd]

l'ho vista in anteprima lunedì scorso e posso assicurare che... non sono fotomontaggi con photoshop!! è proprio così, bellissima, anche al vero!!!!

ciao!

[claudio]

Mauro come si dice dalle mie parti che lavor,
devi avere delle dita molto piccole per questa lavorazione.

A parte gli scherzi, meraviglioso!!!!!!!!

[Docdelburg]

Grazie a tutti!

Mauro come si dice dalle mie parti che lavor,
devi avere delle dita molto piccole per questa lavorazione.

Claudio, non infierire.....
