Modulo 01 - Norma Fremo GasTT

[MrPatato76]

Questo è il primo modulo secondo la norma Fremo TT recentemente lanciata.
È un semplice modulo di raccordo tra testata larga (50cm) e testata stretta (30cm).
La lunghezza è di circa 52cm.
Ho usato materiale che avevo già in casa impiegando circa 6 ore di lavoro.
Manca ancora la parte finale del cablaggio e l’ambientazione (alla quale sto ancora pensando).

[Docdelburg]

Molto bene Roberto! Immagino lo lascerai senza gambe vista la brevità del modulo.
Per la condotta elettrica ci pensi tu o te ne faccio una di lunghezza adeguata con le due sole derivazioni per il binario?
Poi pensavo.....trattandosi di un modulo jolly, potrà essere orientato al bisogno e quindi potrebbe essere soggetto a variazione della polarità dei binari.

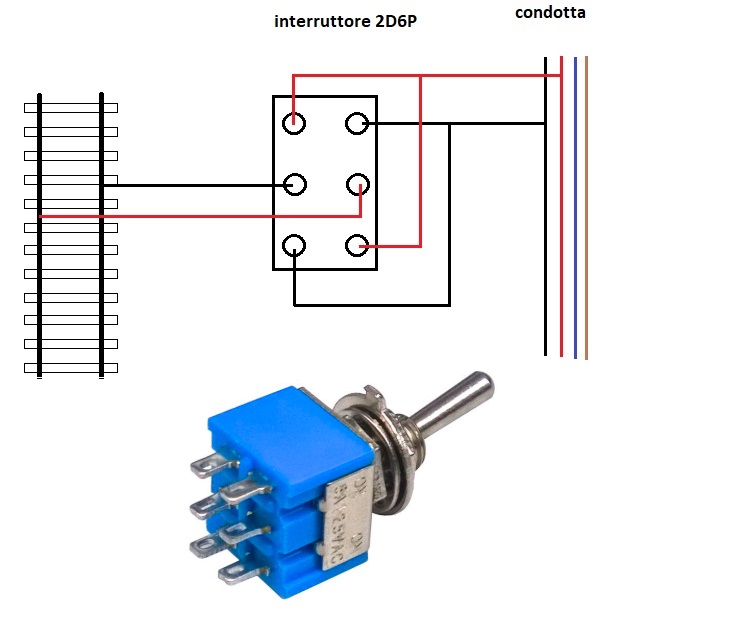

Per evitare l'uso di briglie adattabili, potresti prevedere di montare nel sottoplancia un interruttore a levetta a 2 vie e 6 poli (2D6P) per l'alimentazione dei binari, così da adattare la giusta polarità muovendo al bisogno semplicemente un interruttore ad ogni montaggio del modulare.
Qui uno schema fatto frettolosamente...

[MrPatato76]

Ciao DOC
Per il cablaggio sono autonomo.
Stavo pensando anch’io ad un deviatore doppio per evitare la briglia con i connettori…
Ci provo e vediamo come viene

[MrPatato76]

Impianto elettrico concluso.

[MrPatato76]

Si procede con il lavoro estetico…

Ho dato il colore di fondo e steso la massicciata.
La tipologia della massicciata è quella indicata nelle norme.

[IpGio]

Molto bene Roberto, hai scelto la forma a trapezio isoscele, ma volendo si poteva fare a forma di trapezio rettangolo, naturalmente allungando il modulo da 52 cm e un metro?

Grazi per la condivisione...


IpGio

[MrPatato76]

Molto bene Roberto, hai scelto la forma a trapezio isoscele, ma volendo si poteva fare a forma di trapezio rettangolo, naturalmente allungando il modulo da 52 cm e un metro?

Grazi per la condivisione...


IpGio

Assolutamente si, ma per avere un modulo a trapezio rettangolo con il giusto grado di curvatura serve almeno un metro di lunghezza.
Potrebbe essere l’idea per un prossimo modulo

[IpGio]

Visti gli sviluppi della progettazione e della costruzione di moduli a Norma Fremo GasTT e visto questo modulo, mi sorge una domanda.
Ma ci saranno anche moduli come quelli a profondità 500 mm di recente acquisizione anche con profondità 300 mm?

SE si di sicuro un modulo da 300 mm di profondità a Norma Fremo GasTT può essere una valida alternativa per la realizzazione di un plastico casalingo, che permeTTa all'utente di concedersi anche qualche uscita in un meeting organizzato sulla Norma Fremo GasTT.


IpGio

[MrPatato76]

Visti gli sviluppi della progettazione e della costruzione di moduli a Norma Fremo GasTT e visto questo modulo, mi sorge una domanda.
Ma ci saranno anche moduli come quelli a profondità 500 mm di recente acquisizione anche con profondità 300 mm?

SE si di sicuro un modulo da 300 mm di profondità a Norma Fremo GasTT può essere una valida alternativa per la realizzazione di un plastico casalingo, che permeTTa all'utente di concedersi anche qualche uscita in un meeting organizzato sulla Norma Fremo GasTT.


IpGio

Gio
È indicato nelle norme.
Larghezza testate: 25, 30 e 50 cm.

[IpGio]

Si Roberto, mi sono espresso male credo, intendevo dire se ci saranno kit come quello che ho già visto illustrato...

Quella tipologia di kit è molto interessante anche per un uso casalingo specie per chi non ha attrezzature di taglio...


IpGio
