Plastico ferrovia Gottardo DeA Scala N by FraPis

[Sergio Trucco]

Sono collegato a tutti quelli del Gottardo e vi seguo costantemente anche se scrivo poco.
State tutti facendo degli ottimi lavori, io spero di poter iniziare il mio quest'estate od al massimo in autunno.

[Excalibur]

Mio caro amico Francesco, considerato che io ho deciso di non apportare (per il momento) nessuna modifica a quello consigliato e suggerito dalla DeA, mi limito ad osservare i lavori altrui, a volte ammirandoli, a volte criticandoli, ma non me ne volete per questo, consideratemi come un Giudice imparziale.

[Sergio Trucco]

Anche il topic è ben fatto ma qui siamo sul rotondo e difficile trovare vertici a meno che non ci basiamo sulle falde ma la vedo dura in quanto non mi sembra ci sia nulla dalle foto del battistero da prendere come misura, appena ho tempo proverò a disegnare su cad la base e poi a ridurre la foto della cupola fino a farla combaciare con la base, secondo te è plausibile calcolare che la gronda sbordi di una 30 di cm per parte quindi che il diametro della gronda sia di 5,10 metri?

[NinoLamezia]

....Guardando questa foto presumo che metterai il battistero in quella posizione?


in ogni modo ti allego foto come è posto in realtà....visto che l'unica foto che ti serviva non l'hai scaricata dal video

[FraPis]

Ottima idea resto in attesa degli sviluppi se puoi fai una sequenza del lavoro così mi faciliti la costruzione visti i miei problemi di vista e di intaglio, hai per caso un idea di quanto si allarga e poi si restringe il tetto, fino a quest'estate non passo da Wassen e dalle foto non riesco a calcolare le misure. ormai mi hai messo sul gusto di realizzare la chiesa nel suo contesto giusto (o fatto pure la rima).

Vedi se ti va bene questo pdf da stampare in foglio A4 scala 1:1 senza adattare

[FraPis]

....Guardando questa foto presumo che metterai il battistero in quella posizione?

in ogni modo ti allego foto come è posto in realtà....visto che l'unica foto che ti serviva non l'hai scaricata dal video
chiesa di wassen 5.jpg

Secondo te non ho quella foto?

Si la posizione è +/- quella anche se devo scavare un po il poly perché la quota zero del battistero sta allo stesso livello della mia rampa di scale

[v200]

Una alternativa per chi non ha tempo e manualità da dedicare al autocostruzione potrebbe essere utilizzare la cappella della Vollmer. Non e la stessa ma ben si adatta.
http://www.vollmer-online.de/de/artikel ... odel=47612

[v200]

Undici anni fa per il mio plastico a mensola mi serviva una chiesa per il modulo villaggio ( ero agli inizi del fer modellismo è non conoscevo questa particolare chiesa ) mi capitò sottomano la chiesa di Wassen della kibri in 1:160 un modello accettabile tenendo conto del età che questo kit ha ( molto datata ).

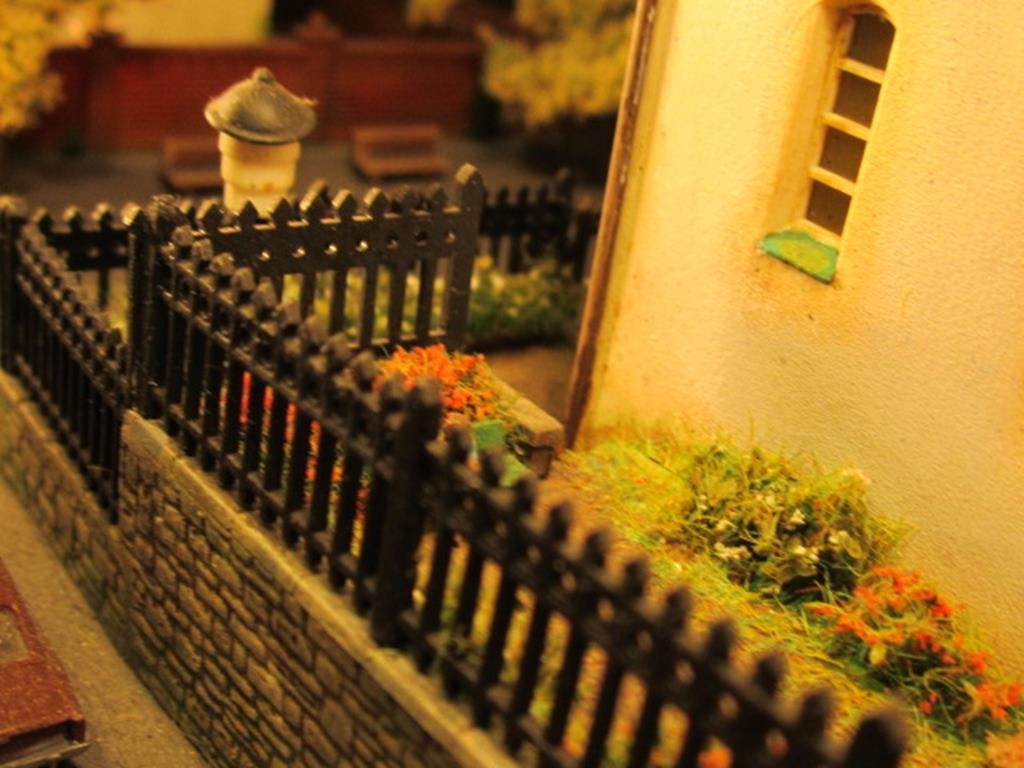

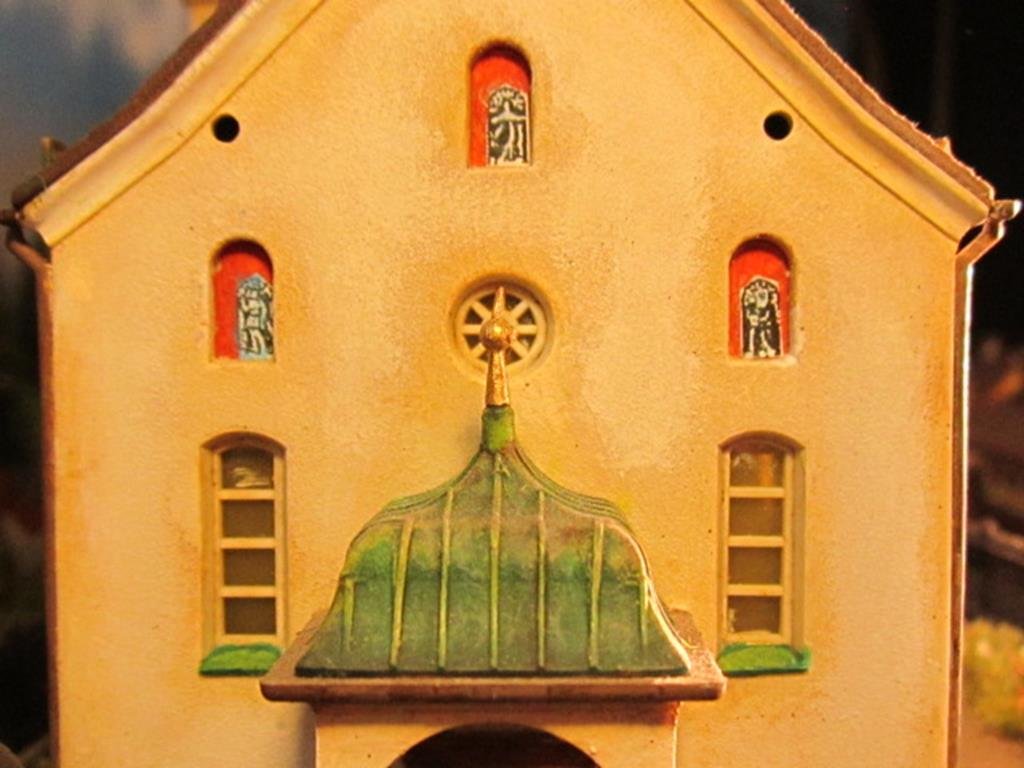

Montandola mi venne in mente di aggiungere una cancellata, le icone dei santi o angeli nelle lunette sulla facciata, il Cristo sulla Croce nel edicola appoggiata alla parete della canonica, senza contare di creare un po di aiuole negli spazi a fianco del corpo di fabbrica ( non ero ancora a conoscenza della parte cimiteriale ) e un paio di lampioni.
Ecco le foto mi scuso della qualità ma è posizionata su una mensola un po scomoda da fotografare

[Excalibur]

E' molto ben fatta, anche se ho l'impressione dalle foto, che la staccionata ed in modo particolare i lampioni siano troppo grandi rispetto a tutto il resto.

[v200]

In effetti erano prodotti Americani, come al solito l'utilizzo della riduzione in scala con sistemi non metrico decimali sfalsano le reali misure dei prodotti

[NinoLamezia]

...bellissima la fontana. ..autocostruita? ...Non vorrei sembrarti quello che cerca il pelo nell'uovo...ma da alcune foto sembra che questo plastico l'hai proprio accantonato senza nessun 'altra manutenzione

[Excalibur]

Io credo Antonio, che tu riferisca alla polvere accumulata, ma è più che normale, vedessi i miei modellini di moto non protetti in bacheca.............nonostante io dedichi loro un'intera giornata al mese per spolverarli a pennello ed anche con l'ausilio di un compressorino.

[v200]

No la fontana e una referenza Faller, la polvere anche pulendo si ripresenta puntuale, ma su un punto hai ragione.
Purtroppo per un problema strutturale dei muri su cui dovrei posare le mensole reggi moduli non si allineano il che mi ha mandato a pallino il precedente progetto tanto da ripensarlo per la terza volta con scarsi risultati tanto da pensare di smantellarlo e vendere il tutto.
In pratica il muro oltre ad essere inclinato in verticale anche in orizzontale non è allineato il che comporta a non allineare le rotaie , sia in verticale che orizzontale.
Spero di riuscire a venirne a capo, pensavo a un sistema di guide come un cassetto per tenerlo scostato dal muro in modo da avere l' allineamento orizzontale il punto più semplice. La complicazione è sul asse verticale, il progetto principale utilizzava una scrivania con scaffale per libri posta in mezzo al plastico ma con il passare del tempo l' assestamento della scrivania/libreria e parquet ha avuto degli allineamenti imprevisti a tal punto da non far combaciare più nulla. Ora eliminare la libreria rimane complicato poiché è il mio banco da lavoro, smantellare la scaffalatura purtroppo comporterebbe costruire nuove mensole e modificare due moduli oltre a molto facilmente rifare un banco da lavoro ex novo visto la struttura della scrivania/libreria che è un tutt'uno portante.
In pratica comporterebbe rivoluzionare la camera laboratorio/plastici a tal punto da risultare un po esoso in soldi e fatica tanto da non essere praticabile. Per ora ho due soluzioni, la prima è disfare tutto anche perche con la Z in tale spazio ( dove i tre moduli sono perfettamente funzionali ) posso fare progetti più fattibili. Seconda ipotesi con calma trovare la soluzione riducendo il tracciato

[FraPis]

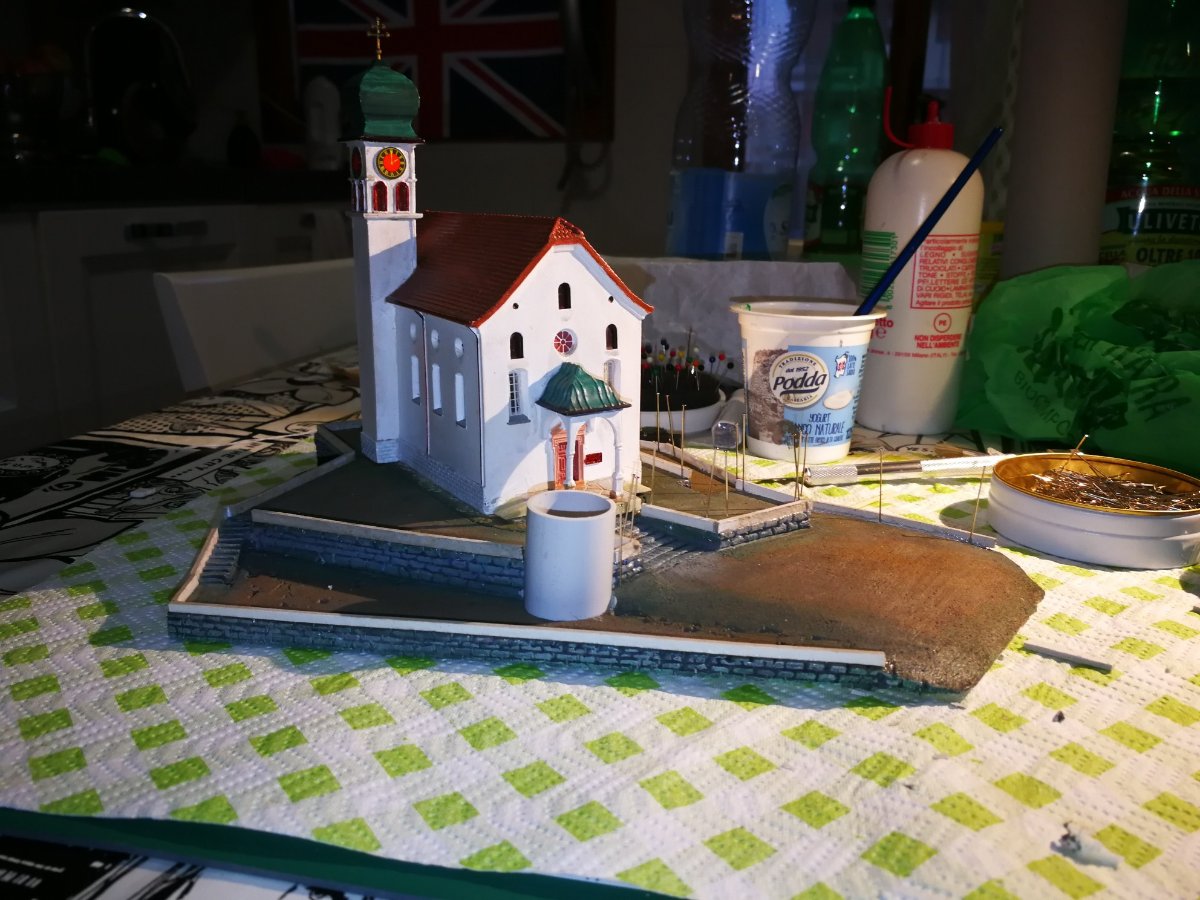

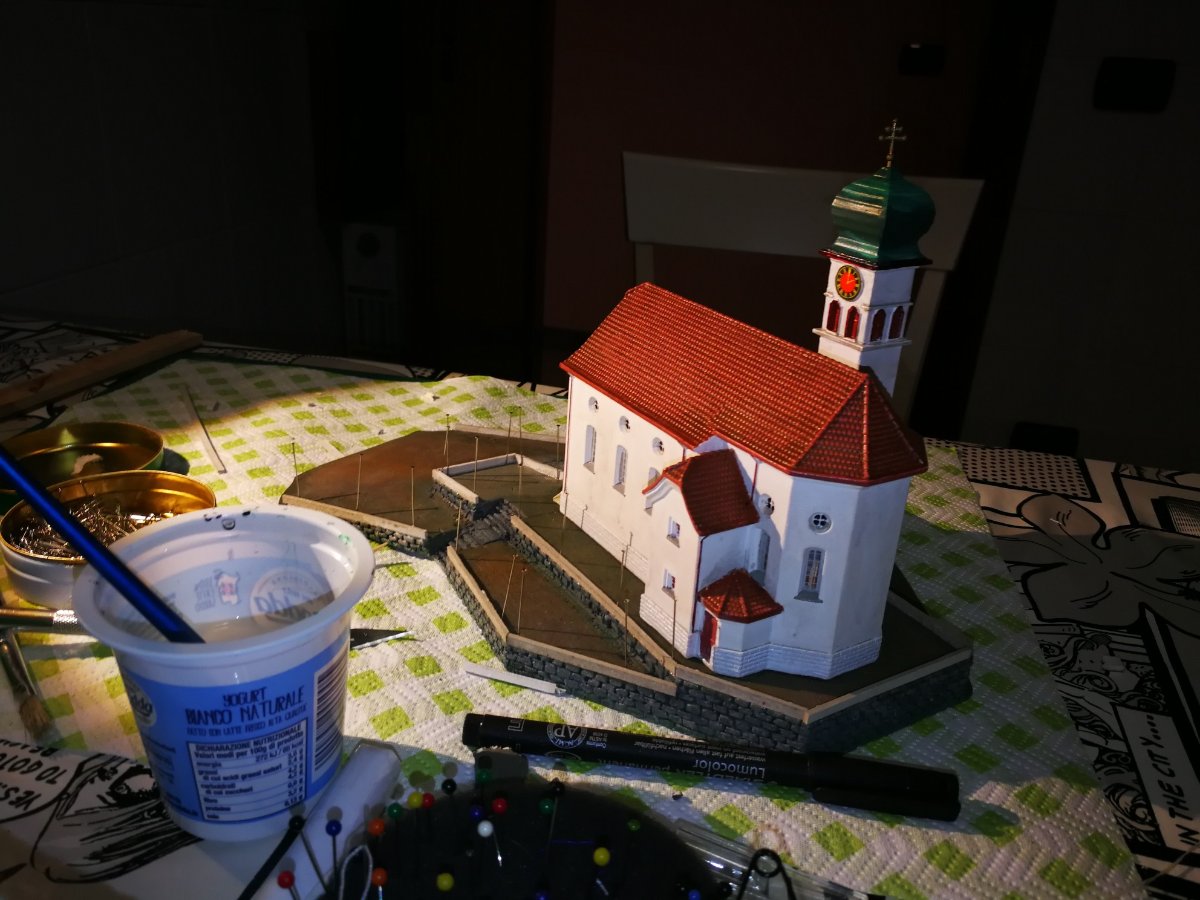

Aggiornamento chiesa di Wassen

[NinoLamezia]

Come procederai sui listelli di legno per simulare il muretto?

[Sergio Trucco]

Grazie Francesco il pdf è proprio la ciliegina sulla torta salvata e messa via.

[FraPis]

Come procederai sui listelli di legno per simulare il muretto?

Si tratta di cartone da 2mm di spessore per 3mm circa di altezza, per via delle dimensioni è abbastanza difficoltoso disegnare le pietre, non ho ancora pensato niente ma potrei anche pitturarlo e basta

[Excalibur]

Potrebbe andar bene pitturato in maniera tale da simulare il cemento, senza dover impazzire a disegnare pietra dopo pietra.

[MrMassy86]

Francesco stai facendo un ottimo lavoro, avanti cosi!!!
Massimiliano

[Egidio]

Bravo, complimenti. Saluti. Egidio.

[FraPis]

Dopo aver sperimentato alcune soluzioni per la costruzione della cappella a cupola dodecagonale posizionata davanti all'ingresso della chiesa ho trovato quella che più mi ha soddisfatto e che ora vi illustro:

Premetto che per rispettare la proporzione in scala ho dovuto ridurre il disegno precedentemente pubblicato in pdf, la scala di riduzione applicata è uguale a 0,9, di conseguenza il diametro del cilindro utilizzato è di 25mm, (a breve pubblicherò il disegno aggiornato).
Per la costruzione del cilindro ho utilizzato un pezzetto di tubo rigido per impianti elettrici del diametro appunto di 25mm, sempre con un piccolo pezzo di tubo ho realizzato la dima per la costruzione del dodecagono

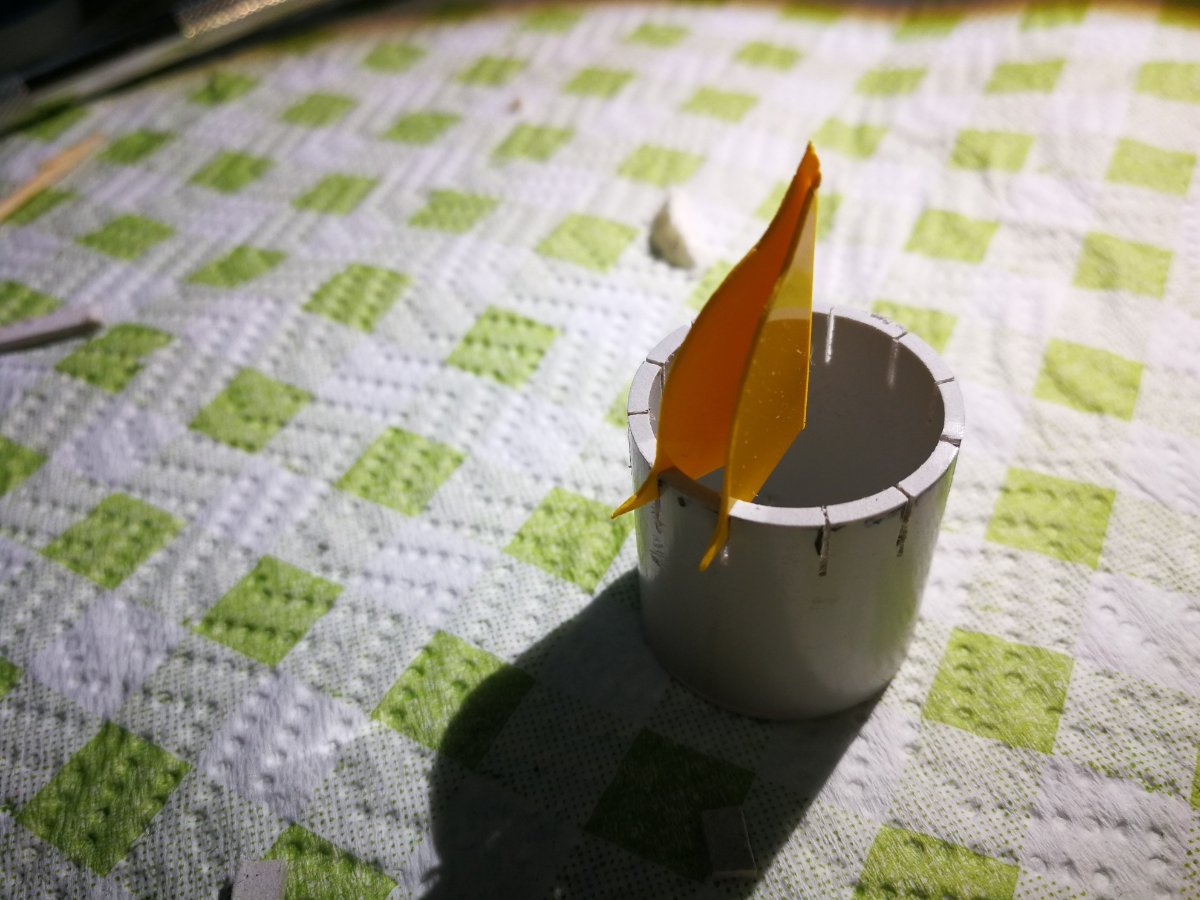

Come forse avete visto nel disegno pubblicato in pdf ho creato 6 elementi in pvc spessore 0,5mm per la costruzione del telaio della cupola e dopo averli piegati nella mezzeria gli ho posizionati a raggiera nella dima

Terminata la raggiera ho fermato il tutto con colla in cianoacrilato, poi successivamente ho aggiunto il fondo sempre in PVC e la punta (da accorciare) in metallo, anch'essi incollati con cianoacrilato

Completata la costruzione dello scheletro ho verificato le proporzioni ed ho iniziato a riempire gli spazi con stucco carteggiabile a base vinilica

Per ultimo ho riverificato il risultato posizionando provvisoriamente la cupola nella posizione definitiva

Ora la cupola è in essiccazione in attesa di essere rifinita e pitturata.

Alla prossima

[NinoLamezia]

Bel lavoro Francesco. ..elaborazione molto originale. ..

[FraPis]

Bel lavoro Francesco. ..elaborazione molto originale. ..

Grazie Antonio, sempre gentile

[Excalibur]

Ma che sei un Alieno, come Criss Amon ?
Io sapevo, fino a ieri, che eri un esperto in collegamenti elettrici, elettronici, elettromeccanici, ecc., ecc., ma ora scopro che sei un Architetto sopraffino, a te Brunelleschi ti farebbe un baffo.

[FraPis]

Ma che sei un Alieno, come Criss Amon ?
Io sapevo, fino a ieri, che eri un esperto in collegamenti elettrici, elettronici, elettromeccanici, ecc., ecc., ma ora scopro che sei un Architetto sopraffino, a te Brunelleschi ti farebbe un baffo.

Ebbene si Alceo, mi hai scoperto in una delle mie vite precedenti sono stato allievo di Leonardo
