Richiesta di chiarimenti su ARDUINO
Moderatore: liftman
-
- Socio GAS TT
- Messaggi: 7759
- Iscritto il: domenica 29 gennaio 2012, 14:40
- Nome: Rolando
- Regione: Liguria
- Città: La Spezia
- Ruolo: Moderatore
- Stato: Non connesso
Re: Richiesta di chiarimenti su ARDUINO
Rolando
-
- Socio GAS TT
- Messaggi: 23420
- Iscritto il: mercoledì 26 ottobre 2011, 19:42
- Nome: Andrea
- Regione: Lombardia
- Città: Milano
- Ruolo: Amministratore
- Stato: Non connesso
Re: Richiesta di chiarimenti su ARDUINO
-
- Socio GAS TT
- Messaggi: 4974
- Iscritto il: venerdì 28 ottobre 2011, 0:59
- Nome: Edgardo
- Regione: Lombardia
- Città: Muggiò
- Età: 60
- Stato: Non connesso
-
- Messaggi: 682
- Iscritto il: lunedì 27 agosto 2012, 0:25
- Nome: Saverio
- Regione: Lombardia
- Città: Pavia
- Stato: Non connesso
Re: Richiesta di chiarimenti su ARDUINO
Sicuramente questo è un primo passo, almeno per me. Pensare di usare Arduino per pilotare una loco in PWM mi sembra un bell'esercizio di elettronica (un virtuosismo in altre parole) che si potrebbe affrontare una volta risolti altri problemi forse più "terra terra" ma che per il momento non hanno una soluzione più semplice.
Ciao
Saverio
P.s. Un altro problema che potrebbe essere risolto con Arduino sarebbe la gestione di una piattaforma girevole senza utilizzo di contatti striscianti, fotocellule o altro come finora fatto dai modellisti che si sono cimentati con questo problema.
-
- Messaggi: 148
- Iscritto il: mercoledì 31 dicembre 2014, 13:52
- Nome: Antonino
- Regione: Campania
- Città: Castellammare di Stabia
- Stato: Non connesso
Re: Richiesta di chiarimenti su ARDUINO
filipo1 ha scritto:
spero di non andare in ot
ma non so proprio dove chiedere ::
è possibile collegare arduino con rocrail ?
o usarlo come decoder per i deviatori sempre con rocrail ?
Sono possibili entrambe le cose...
Questo è un sensore per 14 tratte su bus loconet (usato insieme ai moduli di Nuccio e sua interfaccia LN-RS232) per rilevatori puntuali basati su IR:
Questo invece è un decoder DCC per servo ma funziona anche in analogico. Pilota 5 servo.
Ad oggi li ho provati solo sull'ovale da tavolo, ma credo siano entrambi abbastanza vicini alla versione finale. A disposizione per chiarimenti, software, schemi ect..
Saluti!
-
- Socio GAS TT
- Messaggi: 23420
- Iscritto il: mercoledì 26 ottobre 2011, 19:42
- Nome: Andrea
- Regione: Lombardia
- Città: Milano
- Ruolo: Amministratore
- Stato: Non connesso
Re: Richiesta di chiarimenti su ARDUINO
Dimmi se hai difficoltà a postarle.
Ti chiederei anche la cortesia di presentarti nell'apposita sezione, serve per conoscersi meglio e per darti il benvenuto.
Grazie.
-
- Messaggi: 148
- Iscritto il: mercoledì 31 dicembre 2014, 13:52
- Nome: Antonino
- Regione: Campania
- Città: Castellammare di Stabia
- Stato: Non connesso
Re: Richiesta di chiarimenti su ARDUINO
in ogni caso riprovo.
Per la presentazione, provvedo subito !

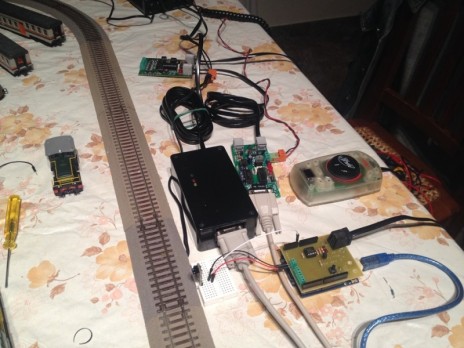

Arduino UNO come interfaccia sensori su bus Loconet:
Immagine:
50,35 KB

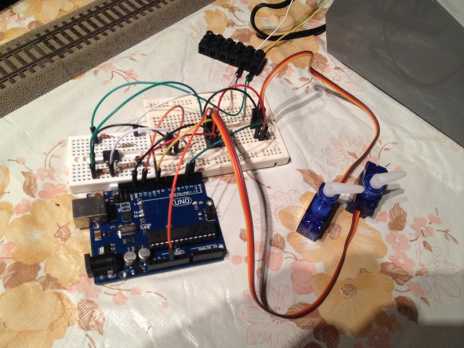

Arduino UNO come decoder servo, versione debug...
Immagine:
21,77 KB

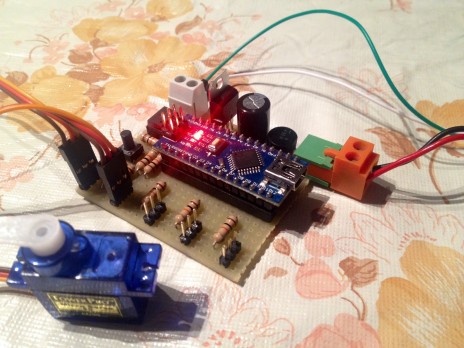

e Arduino NANO cpme decoder servo versione finale!
Immagine:
52,69 KB
-
- Messaggi: 830
- Iscritto il: domenica 6 dicembre 2015, 8:30
- Nome: Marco
- Regione: Piemonte
- Città: Moncalieri
- Stato: Non connesso
Re: Richiesta di chiarimenti su ARDUINO
vorrei sapere una cosa c'era pubblicato qualche shetch ed esempi oppure su questa discussione si parla di un'eventuale uso futuro?
Mi vengono in mente queste considerazioni a proposito di arduino :
1) Se non si hanno delle conoscenze di matematica giuste si è limitati a copiare e incollare shetch presi dalla rete e si modifica il minimo indispensabile
2) Arduino è fatto per esser condiviso da tutti, tanto chi sà progettare un razzo trova lavoro lo stesso
3) Oltre alla matematica (logica) bisogna conoscere un minimo di C#
4) Spero di veder presto qualcosa o comunque sappiatelo vi martellerò con il mio progetto
5) Non ve la prendete per il mio post perchè sono g'norante!
Ciao Marco.
-
- Socio GAS TT
- Messaggi: 2007
- Iscritto il: martedì 22 maggio 2012, 13:07
- Nome: Carlo
- Regione: Piemonte
- Città: Bellinzago Novarese
- Stato: Non connesso
Re: Richiesta di chiarimenti su ARDUINO
puoi trovare tutto quello che abbiamo condiviso fino ad ora sul Gas TT LAB: http://gasttlab.altervista.org/
Ci sono schetch per arduino in C e quelli di Processing che sono in java.
Alcuni progetti sono in "sospeso" mentre per altri in futuro ci saranno nuovi aggiornamenti.
-
- Messaggi: 830
- Iscritto il: domenica 6 dicembre 2015, 8:30
- Nome: Marco
- Regione: Piemonte
- Città: Moncalieri
- Stato: Non connesso
Re: Richiesta di chiarimenti su ARDUINO
Dire che è fantastico la parte del lab è dire poco!!!!!!!! Quà siamo a livelli di professionismo! bravi!
Però c'è un paradosso.... Che è fattibile per me l'uso di arduino anche se sono nella fase di studio l'ho già applicato per cose semplici...
Ma il paradosso e quà mi ripeto è che non sò quali siano le regole del traffico ferroviario!
Ora nelle feste che vado giù nel fiorentino martellerò mio suocero che lui le locomotive a vapore le mandava. Speriamo abbia voglia
di spiegarmi, logica degli scambi, luci segnali... Ecc... A me piace vedere scorrazzare i treni e fare le manove ma non sò nulla come
avviene in realtà! [:I]
Marco[:I].
-
- Socio GAS TT
- Messaggi: 4974
- Iscritto il: venerdì 28 ottobre 2011, 0:59
- Nome: Edgardo
- Regione: Lombardia
- Città: Muggiò
- Età: 60
- Stato: Non connesso
Re: Richiesta di chiarimenti su ARDUINO
Nel frattempo e se può essere utile segnalo questo link da Wiki:
https://it.wikipedia.org/wiki/Segnalamento_ferroviario
-
- Messaggi: 830
- Iscritto il: domenica 6 dicembre 2015, 8:30
- Nome: Marco
- Regione: Piemonte
- Città: Moncalieri
- Stato: Non connesso
Re: Richiesta di chiarimenti su ARDUINO
volevo postarvi questo sketch per simulare l'effetto fuoco per Arduino uno:
//trovato in rete
int ledPin1 = 9;
int ledPin2 = 10;
int ledPin3 = 11;
void setup()
{
pinMode(ledPin1, OUTPUT);
pinMode(ledPin3, OUTPUT);
pinMode(ledPin3, OUTPUT);
}
void loop()
{
analogWrite(ledPin1, random(120)+135);
analogWrite(ledPin2, random(120)+135);
analogWrite(ledPin3, random(120)+135);
delay(random(100));
}
Collegando all'uscita 9 e 11 di arduino + la solita resistenza 2 led rossi e all'uscita 11 un led giallo + resistenza si ottiene un bel effetto fuoco,
io ho collegato a ogni uscita un transistor Tip-120 NPN (o analogo) e ho fatto l'effetto presenza per tutte la casine del presepe...
L'unico neo se così lo vogliamo chiamare e che non sono riuscito a usare un "programma" diverso da questo perchè arduino lo ripete
in continuazione (a rotazione), e non capisco come poter fare per fargli fare un'altra operazione tipo accendermi e spegnermi altri Led! [:I]
Però mi son divertito, Marco.
