servo mini

[liftman]

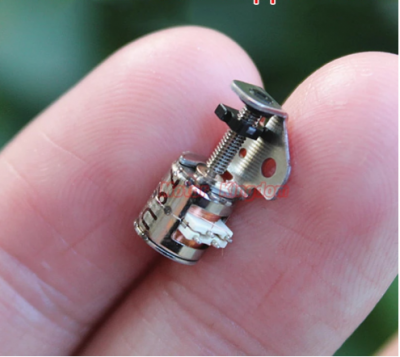

Nel mio perenne girovagare ho trovato un attuatore microscopico che potrebbe essere utile a chi "muove le mani", penso per azionare scambi, ma non solo. Costa una miseria, anche se c'è da aspettare per vederseli recapitare a casa.

https://it.aliexpress.com/item/10050014 ... 11&pdp_npi

[lorelay49]

Ciao, non sono riuscito a trovare a che tensione lavora!!!!!

[liftman]

Azz... il primo post dopo anni di silenzio e sbaglio subito

Mentre guardavo al link, ho sbirciato gli altri pubblicizzati nella stessa pagina, e mi pare meglio questo https://it.aliexpress.com/item/10050014 ... pt=glo2ita che almeno ha la suaa tensione indicata anche se costa sensibilmente di più, ma sempre allineato con i prezzi dei servi +/-

P.S. occhio che ce ne sono 2 modelli diversi uno col cursore a semicerchio, ed uno ad anello.

[Senialas]

Attenzione che i due dispositivi non sono servomotori, ma hanno un motore passo-passo, che va controllato in modo diverso dai servo.

[liftman]

Attenzione che i due dispositivi non sono servomotori, ma hanno un motore passo-passo, che va controllato in modo diverso dai servo.

Si hai ragione, ho scritto servo perchè alla fine quello è, anche se non analogico.

[Senialas]

Attenzione che i due dispositivi non sono servomotori, ma hanno un motore passo-passo, che va controllato in modo diverso dai servo.

Si hai ragione, ho scritto servo perchè alla fine quello è, anche se non analogico.

Non è un servo! E' un attuatore (lineare).

I servo sono motori in corrente continua che si comandano attraverso impulsi, con una frequenza di 50 hz, con tensione di circa 5 V. Quello che determina il movimento del servo è la durata temporale, o larghezza, del livello "Alto" di ogni impulso. Con impulsi di durata pari a 1,5 msec il servo si dispone in una posizione di rotazione intermedia; con impulsi di 1 msec il servo ruota completamente da un lato, mentre con impulsi lunghi 2 msec il servo ruota dalla parte opposta.
Si collegano tramite tre fili: positivo, negativo e controllo.

Anche i motori passo-passo sono in continua. Hanno un rotore magnetizzato a segmenti e uno statore costituito da un certo numero di bobine elettromagnetiche. Alimentando queste bobine si creano dei poli positivi e negativi che spingono o tirano il rotore magnetizzato a segmenti per farlo ruotare. Il movimento è fatto attraverso rotazioni incrementali generate dai diversi avvolgimenti attraverso l'inversione della corrente. L'elettronica di controllo deve sequenziare correttamente l'alimentazione delle bobine per ottenere la rotazione del motore.
Si collegano tramite 4 fili (due avvolgimenti).

[adobel55]

Anche questo mini servo lineare è interessante

https://it.aliexpress.com/item/10050043 ... 9409%21rec

[lorelay49]

Grazie Adolfo molto interessante

[liftman]

Si hai ragione, ho scritto servo perchè alla fine quello è, anche se non analogico.

Non è un servo! E' un attuatore (lineare).

I servo sono motori in corrente continua che si comandano attraverso impulsi, con una frequenza di 50 hz, con tensione di circa 5 V.

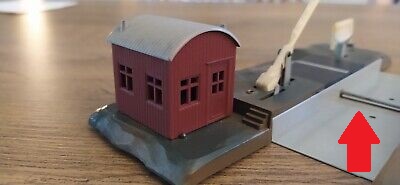

Non per polemizzare, ma un "servo" può essere elettrico o non, per esempio pneumatico o semplicemente meccanico. Come poi attui il movimento è ininfluente, la parola "servo" indica semplicemente che un generico attuatore, "serve" ad uno scopo, che nel nostro caso possono essere lo spostamento degli aghi di un deviatore, o le sbarre di un passaggio a livello. Per capirsi, il "ferretto" che vedi in foto (p/l lima), è di per se un "servo" perchè comanda l'apertura o chiusura delle sbarre.


[Senialas]

Veramente la parola servo significa "Addetto a umili servizi alle dipendenze di una persona o di una famiglia, e spec. a servizi domestici: un s. fedele (termine ormai sostituito da domestico)".
E solo come prefisso, cioè servo- ..... (primo elemento di parole composte della terminologia tecnica per indicare che un dispositivo, espresso dal secondo elemento, è in rapporto di dipendenza rispetto a un altro dispositivo: servofreno, servosterzo, servomotore) assume un significato definito dalla parte seguente.
Nel fermodellismo (e non solo) è poi uso comune associare alla parola "servo" il servomotore usato per commutare gli aghi di un deviatoio ( anche qui viene usato il termine "scambio" per, quasi sempre, indicare un dispositivo il cui vero nome è "deviatoio").

Ora tu puoi chiamarlo come credi, ma il mio avvertimento era solo per evitare di confondere un attuatore lineare (basato su un motore passo-passo) con un servo (o meglio servo-motore).
Per i motori passo-passo non mi risulta esistano molti decoders per poterli impiegare su un plastico.

Mentre il servo lineare indicato da adobel55 (anche se un po' rumoroso) si può agevolmente controllare, in velocità e corsa, tramite un classico decoder per servo.
Buon fine settimana
Roberto

[IpGio]

Visto che si parla di roba "mini"... rammento...
Servo per pantografi by ESU art. 51806 - Fonte www.scalatt.it/forum
Anche finalizzato ai pantografi, magari a qualcuno può interessare.

Sulla parola "servo" dobbiamo continuare a discquisire ancora a forza di Treccani, o ritorniamo al "ferromodellismo"?
Grazie...

IpGio

[liftman]

Sulla parola "servo" dobbiamo continuare a discquisire ancora a forza di Treccani, o ritorniamo al "ferromodellismo"?
Grazie...


IpGio

Obbedisco! (cit. G. Garibaldi )
In ogni caso chi legge, ha capito cosa sono quei "cosi" e prenderà le proprie decisioni

[Senialas]

Visto che si parla di roba "mini"... rammento...
Servo per pantografi by ESU art. 51806 - Fonte www.scalatt.it/forum
Anche finalizzato ai pantografi, magari a qualcuno può interessare.

Sulla parola "servo" dobbiamo continuare a discquisire ancora a forza di Treccani, o ritorniamo al "ferromodellismo"?
Grazie...

IpGio

Sembra un ottimo prodotto, ma anche se presente e apparentemente prenotabile sul sito di modellbahnshop-lippe, questo servo non compare più sul sito del produttore (ESU) tra gli accessori.

[IpGio]

Roberto, lo trovi sotto...
"Products » SwitchPilot » Linearservo" - Fonte www.esu.eu/en
Settimana prossima vedo l'importatore italiano di ESU e chiedo di questo interessante prodotto.

IpGio

[Senialas]

Vero. Io l'ho chiesto a S.M. un paio di mesi fa e non sapeva nulla circa la disponibilità.
Speriamo in bene.

[IpGio]

Guarda Roberto, se è come la "Pierina" by ESU, campa cavallo.
Saranno almeno 5 anni che l'ho prenotata... e ancora oggi non se ne vede manco il fumaiolo.
Pasiensa...


IpGio

[IpGio]

Visto S.M. in settimana e sul servo motore di ESU... la faccio corta... che si allinea a Roberto...
Annunciato... ma non sanno che fare...

Il problema o meglio uno dei problemi è come inserirlo sotto il tetto di un locomotore elettrico, tra ingombri e posizione onde permetterne il movimento.
In pratica, ci vorrebbe una sorta di nicchia, scanalatura per fissarlo e poi viene il resto, per via del rinvio al pantografo.

Dico la mia... lo useranno sui modelli di loro produzione.

Insomma... se son servo ESU...


IpGio
