blocco semiautomatico

[claudioredaelli]

premessa: di elettronica mastico poco e sto cercando a fatica di capirci qualcosa.
voglio che il treno giunto nella parte sezionata si arresti e il semaforo indichi rosso il tutto gestito dal reed collocato sul binario. successivamente con l'azionamento manuale di un pulsante scatti il verde e la linea sia di nuovo alimentata.
come andrebbe completato lo schema elettrico in allegato? grazie per il vostro aiuto

circuito elettrici_semaforo.docx (145,89 KB)

[claudioredaelli]

scusate ho sbagliato allegato circuito semaforo.docx (78,1 KB)

[Docdelburg]

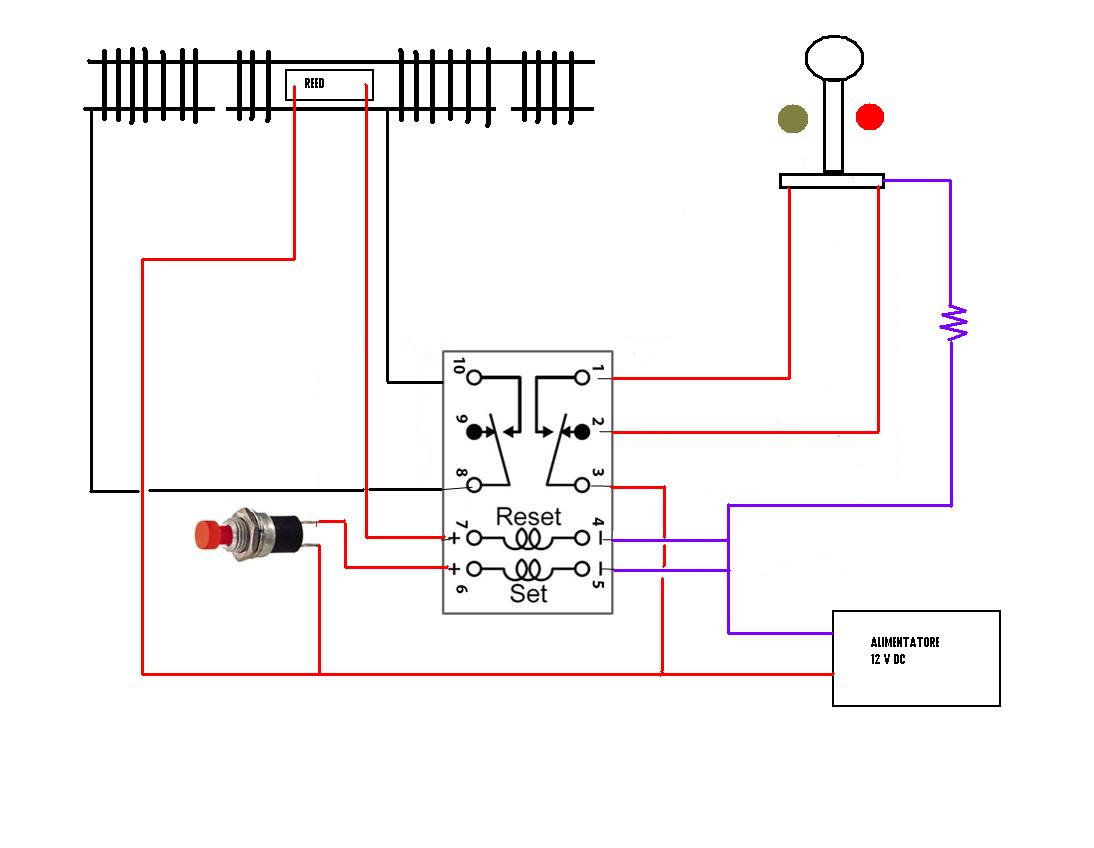

A mio avviso i collegamenti dovrebbero essere come nello schema che allego.

Immagine:

57,99 KB

[claudioredaelli]

grazie mille

[Docdelburg]

Ciao Claudio, hai provato lo schema? Funziona come dovrebbe?
Può essere che ci sia da invertire la posizione dei contatti del reed con quelli del pulsante......

[claudioredaelli]

non ancora, appena posso accedere al garage provo e ti faccio sapere
grazie

[marioscd]

mmm.... non ho capito esattamente i termini della questione. Se voglio un sistema totalmente manuale basta un semplice doppio deviatore (non serve ne reed ne relè) in quanto con una metà di deviatore comando l'alimentazione sulla sezione e con l'altra metà accendo il segnale al verde o al rosso (e se metto in parallelo un'altra coppia di led ho anche l'indicazione remota in consolle).
Il circuito col reed del doc, mi pare di capire, usa un reed posizionato sulla sezione che fa cambiare di stato il relè e quindi il segnale (se è verde lo porta al rosso e fa fermare il convoglio, se è già rosso semplicemente il treno si ferma, anzi non arriva nemmeno sul reed se questo è all'interno della sezione). Quando diamo il verde manualmente, se il treno era fermo appena dopo il reed questo riparte, se, invece, era fermo prima del reed perchè il segnale era già al rosso quando esso riparte lo farà di nuovo scattare appena raggiunge il reed (e non credo sia questo ciò che vogliamo...).
In ogni caso avremo un andamento del segnale un po' anomalo... In realtà, affinchè il circuito abbia senso dovremmo ragionare per coppia di sezioni e il reed della sezione "2" dovrebbe comandare il relè della sezione "1" e così via, in pratica col reed che comanda sempre la sezione precedente. Se così fosse avrebbe una logica: quando il treno entra in una sezione e successivamente, dopo averla superata, incontra il reed significa che tale sezione era chiusa, ovvero alimentata e col segnale verde. Il reed posto appena dopo il segnale (e quindi con la loco fuori dalla sezione) permetterebbe di comandare il rosso della sezione appena superata (ma ininfluente, a questo punto, per il convoglio in transito facendo però un discreto realismo, ovvero col segnale che da verde passa a rosso dopo che la loco è passata, come avviene nella realtà) e a sua volta di portare al verde la sezione precedente, consentendo così ad un eventuale convoglio fermo di ripartire. Questa logica è quella del blocco automatico. Il blocco semi-automatico non capisco bene che effetto dovrebbe avere...

ciao

[Docdelburg]

Giuste osservazioni Mario; ho solo cercato di completare il quadro di partenza di Claudio che era alquanto approssimativo e mi son reso conto dopo di aver lasciato il reed all'interno del tratto sezionato mentre andrebbe messo prima dello stesso. Non si tratta qui certamente di un blocco semiautomatico ma di un semplice blocco attivato dal treno in arrivo; blocco che viene tolto manualmente pigiando il pulsante NA.

[marioscd]

beh se metto il reed prima della sezione e lo faccio lavorare in locale sul solo segnale avrò, come risultato, che il treno si fermerà sempre, facendo diventare rosso il segnale e lo sbloccherò al verde solo manualmente. Ma ha senso?

ciao!

[liftman]

beh se metto il reed prima della sezione e lo faccio lavorare in locale sul solo segnale avrò, come risultato, che il treno si fermerà sempre, facendo diventare rosso il segnale e lo sbloccherò al verde solo manualmente. Ma ha senso?

non sarebbe "semiautomatico" altrimenti [:o)]

[marioscd]

certo. ma, insisto, ha senso? a che serve?

ciao!

[Docdelburg]

certo. ma, insisto, ha senso? a che serve?

ciao!

Bisognerebbe chiederlo a Claudio; forse pensa di creare in automatico una fermata obbligata cui far seguire una ripartenza manuale.

[claudioredaelli]

esatto, la mia idea è proprio di determinare una fermata automatica e successiva ripartenza manuale ma i vostri interventi mi stanno creando molti dubbi. nella proposta di blocco automatico con due sezioni come sarebbe il circuito collegato al relè?
