relè bistabile

[claudioredaelli]

da ignorante di elettronica volevo iniziare a capire meglio il funzionamento di un relè bistabile. grazie hai vostri commenti ho compreso sommariamente il suo funzionamento ma ho ancora dei dubbi:
Volendo provare un semplice circuito con due led, uno rosso l'altro verde, accesi alternativamente è necessario alimentare entrambe le bobine? un led deve essere collegato ai tre piedini di un lato e l'altro a quelli dell'altro lato? Il circuito mi serve solo per capire empiricamente il funzionamento del relè per poi applicarlo.

[cararci]

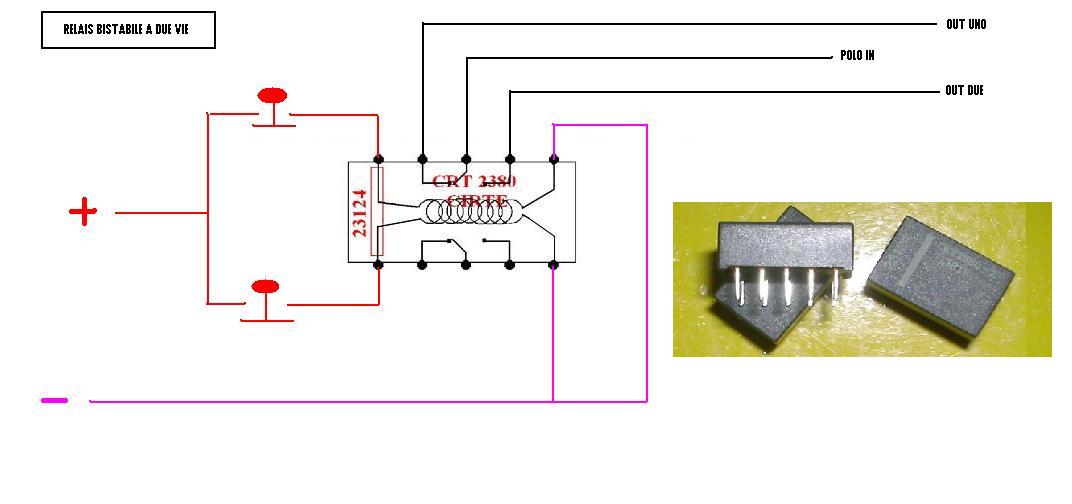

Questo è lo schema applicato anche ad un deviatoio:



Immagine:

198,83 KB

[claudioredaelli]

grazie per lo schema molto chiaro: il relè che sto usando ha 5 piedini per lato; immagino che i primi 2 alimentino le 2 bobine, mi chiedo se vanno collegati entrambi all'alimentatore.

[Docdelburg]

Ci sono diversi tipi di relé bistabili a una o due vie e generalizzare non è la cosa migliore. Sarebbe opportuno postare un'immagine del relé che, tra l'altro, dovrebbe avere uno schema riportato sull'involucro.
I cinque piedini per lato sono comuni ma non sempre la sequenza è la stessa.

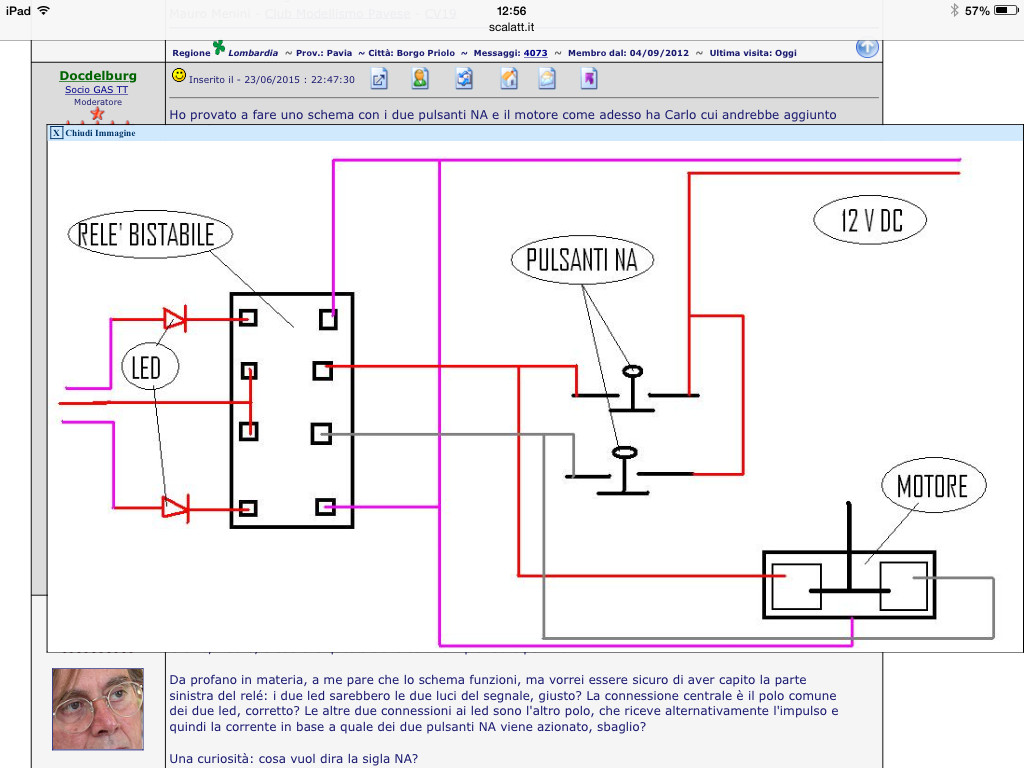

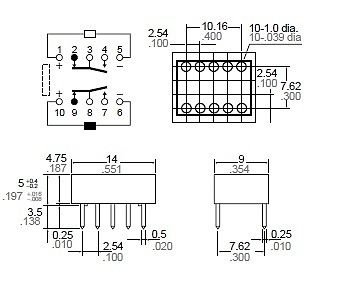

Oltre allo schema che avevo fatto e che ha ripreso Carlo, ti propongo altri schemi sperando che uno sia compatibile con il tuo.
La cosa più corretta sarebbe avere il data sheet o lo schema dei collegamenti elettrici del relé in questione.

Immagine:

43,83 KB

Immagine:

24,74 KB

Immagine:

17,88 KB

[claudioredaelli]

ho provato un semplice circuito con un led; se alimento la prima bobina (la prima coppia di piedini) il relè scatta e accende il led; per far scattare di nuovo il relè e spegnere il led devo invertire la polarità del collegamento. Perchè succede? sono una rapa.

[Docdelburg]

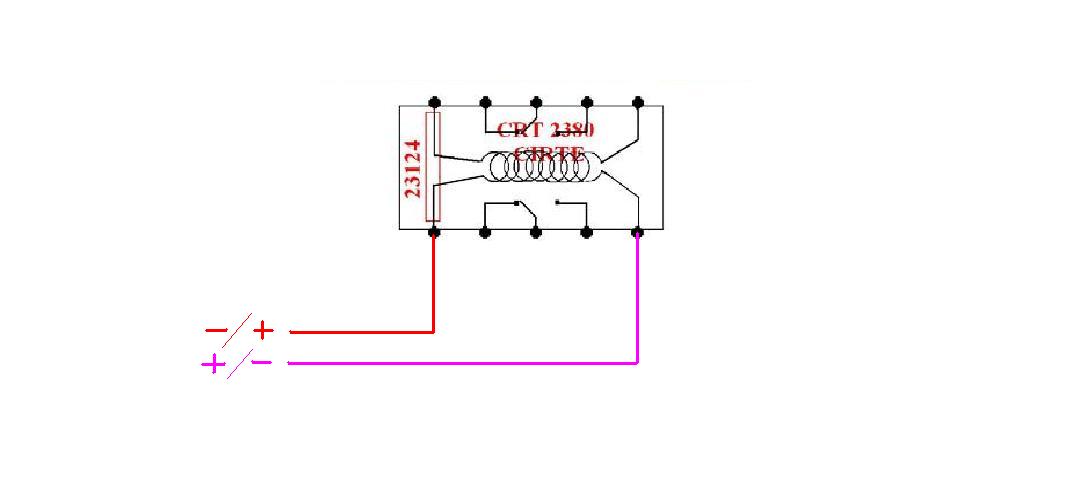

Non sei una rapa, è l'altro modo di comandare un bistabile....

Immagine:

21,99 KB

[claudioredaelli]

ecco la descrizione 42032_1.pdf (46,63 KB)

[liftman]

ho provato un semplice circuito con un led; se alimento la prima bobina (la prima coppia di piedini) il relè scatta e accende il led; per far scattare di nuovo il relè e spegnere il led devo invertire la polarità del collegamento. Perchè succede? sono una rapa.

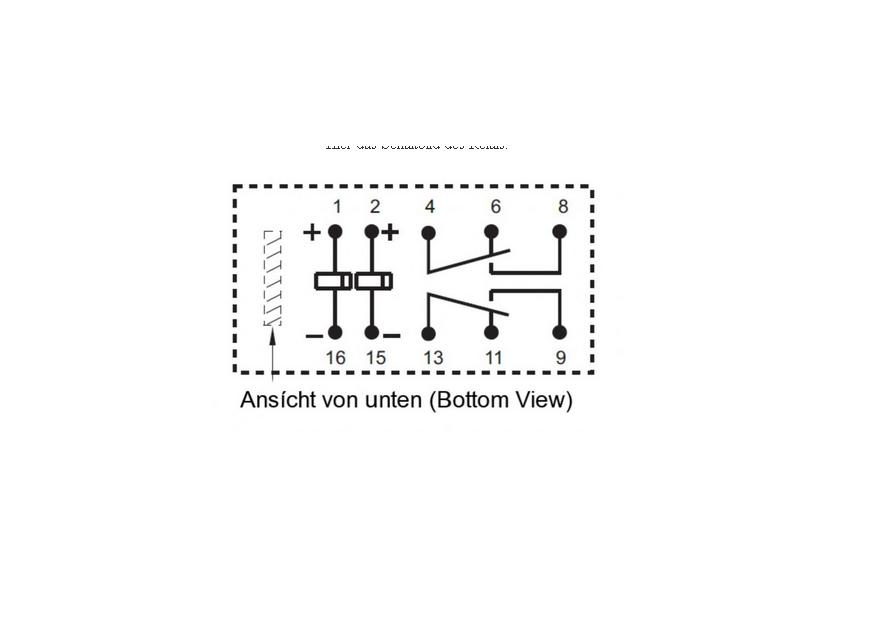

Il comportamento è normale, però se ho ben capito, tu hai un relè con 5 piedini per lato, quindi quello a destra nell'immagine. Con questo, ecciti il relè alimentando i piedini 1-16, e lo disecciti con i piedini 2-15. Probabilmente invertendo la polarità, il relè si comporta al contrario (1-16 diseccita, e 2-15 eccita). Se invece usi il relè a sinistra nell'immagine, allora è normale che serva invertire la polarità.



Immagine:

38,65 KB

[Docdelburg]

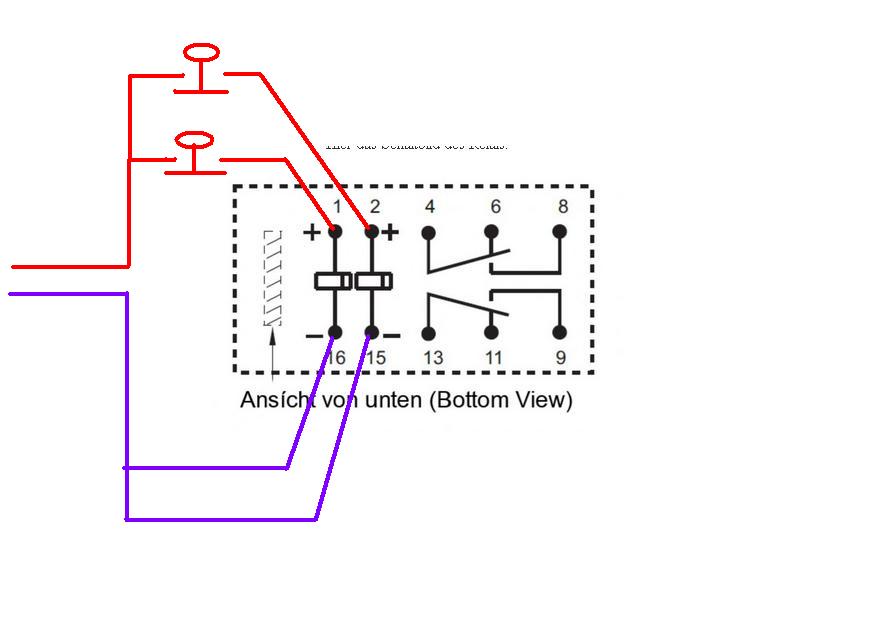

Come ti hanno già detto puoi quindi comandare il relé con un doppio pulsante normalmente aperto come in questo esempio

Immagine:

35,54 KB

Oppure fare un unico collegamento a una sola coppia di piedini (1-16 o 2-15) e azionare il relé invertendo di volta in volta i poli.
In entrambe i modi ecciti le bobine interne del relé bistabile portandole prima in una posizione e poi nell'altra.

[claudioredaelli]

grazie a tutti; inizio a capirci qualcosa. Vista la mia età è già molto ma penso di migliorare segundovi

[Edgardo_Rosatti]

Gli schemi postati dal Doc e da Liftman sono schemi standard di un tipico relè bistabile a 2 bobine e sono perfetti per indicare la sua struttura interna.
Il fatto che si chiami "bistabile", lascia intendere che ha 2 stati o posizioni stabili che rimangono tali una volta che una delle sue due bobine viene eccitata (alimentata).
Sono come i motori per deviatoi, cioè hanno 2 bobine per il comando degli aghi, con la differenza che nei relè bistabili non vi sono aghi, ma contatti elettrici.

La differenza tra un semplice relè monostabile ed uno bistabile sta nel fatto che il il primo mantiene la sua posizione solo se è constantemente alimentato, mentre il secondo no,
in quanto il bistabile ha al suo interno un meccanisno tale da tenerlo in posizione anche dopo che è stato alimentato.

Sembra complesso Claudio, ma se ci pensi bene non è difficile comprenderne il concetto

Edgardo

[claudioredaelli]

grazie a tutti per le delucidazioni
