Misure lampioni cetra

[Alfonso De Cristofaro]

Ciao a tutti.
Per favore mi sapete indicare dove posso trovare le misure per il lampioni a cetra??
O misure reali oppure direttamente le misure in scala TT.
Grazieeeeeeeeeeeeee

[v200]

vedi qui
Cerco disegni originale lampioni a cetra - Fonte www.scalatt.it
Lampioncino a cetra in scala TT - Fonte www.scalatt.it


Immagine:

28,75 KB

[Alfonso De Cristofaro]

grazie e cari saluti, ciaooooo

[FrancoV]

Ma, i lampioni a cetra .... se ne metti quattro .... cantano?

[adobel55]

[wmax53]

[C_A]

Ma, i lampioni a cetra .... se ne metti quattro .... cantano?

I lampioni a cetra no! Ma i "Lampioni Cetra" potrebbero cantare! Verificheremo se il famoso e grandisso Quartetto Cetra del pianeta Terra non sia rinato in qualche parte dell'universo e abbia cambiato il nome in "Lampioni Cetra"!!!!

[Edgardo_Rosatti]

Ma vadavia ai ciapp!

[C_A]

Edgardo, vecchia, ma sempre efficace!

[C_A]

E allora facciamo i seri! Come si illumina il modellino del lampione a cetra?

[filipo1]

ma i post vecchi come si possono vedere ?

[IpGio]

Filippo... link corretti... prova...

IpGio

[FrancoV]

E allora facciamo i seri! Come si illumina il modellino del lampione a cetra?

E' una domanda seria o è nello stile "come si nasconde un elefante in un campo di fragole?"

[C_A]

Tutti e due! Comunque ho visto si utilizza un led alimentato attraverso filo di rame verniciato (quello dei cicalini elettromagnetici). Mi sta bene il led, un po' meno la resistenza zavorra che deve essere prevista nell'impianto!

[Edgardo_Rosatti]

Esistono diverse app per Android (sicuramente anche per IOS) che aiutano a calcolare la resistenza di caduta da inserire in serie al led in base alla tensione di alimentazione e
al tipo di led utilizzato.
https://electrodoc.it/electrodoc/

Brevemente; un led rosso standard ha una caduta media di 1,7 Volt. Se lo si vuole alimentare con una tensione di 12 Volt, bisogna sottrarre da 12 il valore della caduta di tensione.
Cioè 12 - 1,7 che fa 10,3 Volt.
Normalmente facciamo scorrere 5 milliAmpere all'interno del nostro led, quindi per la legge di OHM abbiamo che R=V/I, cioè la resistenza da applicare in serie al led è il rapporto tra la tensione
di 10,3 Volt e la corrente di 0,005 Ampere.
Ergo 10,3 / 0,005 fa 2060 OHM.
Questo valore non è standard, quindi va arrotondato a 1800 o a 2200 OHM. Essendo un circuito non critico possiamo usare entrambi i valori.

Giusto per curiosità, se vogliamo sapere quanta coorente scorrerà all'interno del led con i valori standard sopra citati, possiamo applicare la formula inversa I=V/R.
Avremo quindi che con 1800 OHM la corrente che scorrerà all'interno del led sarà di 10,3 / 1800, cioè 0,00572 periodico.
Con 2200 OM sarà 10,3 / 2200 = 0,004681 periodico.

I led verdi, gialli, blu e bianchi hanno cadute di tensione diverse, ma se state sui 5 milliAmpere di corrente non correte nessun rischio di bruciarli.
Tali informazioni si possono ricavare dal datasheet del led che solitamente si trova in rete; basta inserire la sigla del led in qualsiasi motore di ricerca seguita dalla parola "datasheet"
Questo in generale vale anche per tutti i componenti elettronici o moduli pre assemblati.

[C_A]

Edgardo, fra elettrotecnici ci intendiamo! Ma io purtroppo spesso cerco la luna, e non mi è difficile calcolare la resistenza, ma montarla nell'impianto. E per questo alla fine utilizzo le lampade con tutti i problemi connessi. Ora per la casa esistono tante lampade per ridurre i consumi, cosa che nel modellismo ci interessa fino a un certo punto. Ma non esistono diodi LED che incorporano la resistenza zavorra? Una sorta di LED da poter usare proprio come una micro-lampada, attaccarla direttamente ai 12 volt. Io credo che non esiste!
Comunque Grazie per la dettagliatissima spiegazione.
Ciao!!!

[Senialas]

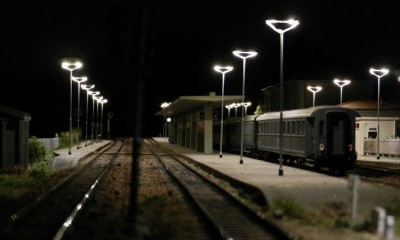

Io nei lampioni a cetra ho messo 2 led per simulare meglio i tubi al neon.
Con 12V si può mettere anche più di un lampione in serie usando una sola resistenza e semplificando, quindi, il cablaggio.

[C_A]

Teoricamente mettendo otto led in serie non ci sarebbe bisogno della resistenza. E la stessa cosa mettendo sei led in serie con sei diodi in serie, teoricamente.
L'effetto è molto bello! Complimenti!!!!

[FrancoV]

Tutti e due! ....

Peccato, so rispondere solo alla seconda

[C_A]

Ciao!!!!

[Edgardo_Rosatti]

Edgardo, fra elettrotecnici ci intendiamo! Ma io purtroppo spesso cerco la luna, e non mi è difficile calcolare la resistenza, ma montarla nell'impianto. E per questo alla fine utilizzo le lampade con tutti i problemi connessi. Ora per la casa esistono tante lampade per ridurre i consumi, cosa che nel modellismo ci interessa fino a un certo punto. Ma non esistono diodi LED che incorporano la resistenza zavorra? Una sorta di LED da poter usare proprio come una micro-lampada, attaccarla direttamente ai 12 volt. Io credo che non esiste!
Comunque Grazie per la dettagliatissima spiegazione.
Ciao!!!

Ti basta una semplicissima ricerca per saperlo:
https://duckduckgo.com/?t=ffab&q=led+co ... 8-1&ia=web

https://www.alphaelettronica.com/ll0550r-d.html

https://www.ebay.it/itm/5pz-Diodo-LED-1 ... 2466433425

[C_A]

Veramente grazie Edgardo! Sei stato di grande aiuto! Magari li trovo qui a Catania!!! Ora chiedo ai negozi!
Ciao!!!!
