Pavimentazione in porfido

[roy67]

Inciderli su forex è impensabile. Ci ho provato... ma dopo una decina di cubi diventi "strabico" e il risultato va in malora. Consideranto che la differenza di "allineamento" vuole fatta nelle "cave" e non nei cubi. Quindi risultano cubi "sbilenchi".
La carta che ho usato è normale carta da stampante Inkjet, la stampante è Epson.. Null'altro.

Purtroppo, riferendomi a bigliettaio, bisogna crearsi il file e adattarlo di volta in volta, non è possibile creare un file da ritagliare o linkare. La risoluzione di stampa è data sopratutto dalla qualità del programma di disegno grafico, stampato direttamente, senza altri passaggi.

Quando lo inserirò nel plastico, vi spiegherò anche la procedura di "ottimizzazione".

[Andrea]

Ecco un paio di foto della resa.
Ovviamente passerà ancora un po' di tempo per vederlo sul plastico, per ora solo simulazioni a banco.

Immagine:

147,72 KB

Immagine:

141,81 KB

Bravo Roberto, l'effetto è notevole, non c'è che dire.

[cararci]

Non so se le foto ingannano, ma a me il risultato piace molto.

[roy67]

Dal vivo la resa è veramente realistica, ancor di più che in foto.

[dilan]

Bel lavoro, hai raggiunto un ottimo risultato.

[Egidio]

Stupendo Roberto !! Obiettivo centrato. Bravo davvero. Saluti. Egidio.

[Albjal]

Bravo!!! Proprio bello!

@amministratori: Fotoguida?

Buon Natale a tuTTi!

[Ferroviere delle Dolomiti]

Il pavé è realistico, ma la cosa che mi convince meno è il cemento grigio, da l'aspetto di appena posato, ma più che altro nella realtà gli interstizi sono riempiti con ghiaino, spesso dello stesso colore dei cubetti, non con il cemento

[catgio7]

Un gran bel effetto !!! Complimenti Ciao Giovanni

[roy67]

Il pavé è realistico, ma la cosa che mi convince meno è il cemento grigio, da l'aspetto di appena posato, ma più che altro nella realtà gli interstizi sono riempiti con ghiaino, spesso dello stesso colore dei cubetti, non con il cemento

Nella realtà è sabbia fine, la tonalità di grigio (come la tonalità di rosso) è regolabile come ognuno vuole, tramire scala RGB del programma di grafica.
Essendo sabbia l'elemento bloccante dei cubi, è soggetta ad intemperie e variazioni di colore in base a dove è posizionata.

Nel mio caso, ambientazione metà anni '50 (pochissime micropolveri ), in una zona molto poco frequentata da autoveicoli, il grigio chiaro ci sta.

Dobbiamo sempre tenere in considerazione l'epoca di riproduzione e le tecnologie di quell'epoca, nonché i vari fattori esterni ambientali.

Ricordo che, in quegli anni, nonostante le locomotive fossero per la maggior parte ancora a carbone, l'inquinamento atmosferico non era nemmeno la metà di quello di oggi

[Andrea]

@amministratori: Fotoguida?

Che dici Roberto?
Tramandiamo ai posteri su scalatt.it?

[liftman]

Che ci frega del parere di Roberto? Tramanda, tramanda

[roy67]

Si può anche tramandare ai posteri.
Però fatemi terminare la realizzazione, in modo che ci possano essere anche foto dell'effetto finale e quindi fare in modo che si possa valutare la realisticità del lavoro.

Per sera dovrei terminare il processo di realizzazione, quindi intergrare la spiegazione con gli ultimi lavori da fare al Pc.
Durante il prossimo week-end credo di trovare il tempo per piazzarlo sul plastico e scattare alcune foto.

[Andrea]

Però fatemi terminare la realizzazione, in modo che ci possano essere anche foto dell'effetto finale e quindi fare in modo che si possa valutare la realisticità del lavoro.

PerfeTTamente d'accordo!

[Milacris]

Semplicemente perfetto, davvero complimenti!!!!!!

[roy67]

Mmmmhhhh....
Questa mattina mi sono recato in centro a Parma per alcune commissioni. Ho quindi colto l'occasione per verificare i sampietrini di "via della Repubblica".

Ops... Non sono di dimensione 120x120, come dichiarato da wikipedia, ma sono 90x90. A quel punto mi sono recato in via Garibaldi ed in via Bixio per verificare .... Sono tutti da 90x90 mm.

Devo rettificare le misure e rifare tutto...

[roy67]

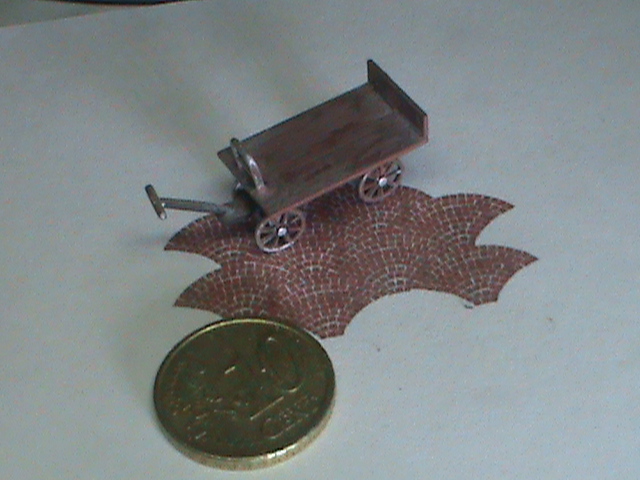

Ecco il risultato con i cubi dimensionati correttamente 1x1 mm.
Non mi piace. Preferisco la dimensione maggiore.

Immagine:

143,5 KB

Oppure fare una via di mezzo.

Voi cosa ne pensate?

[Andrea]

Condivido Roberto. Tutta la vita la dimensione precedente!

[roy67]

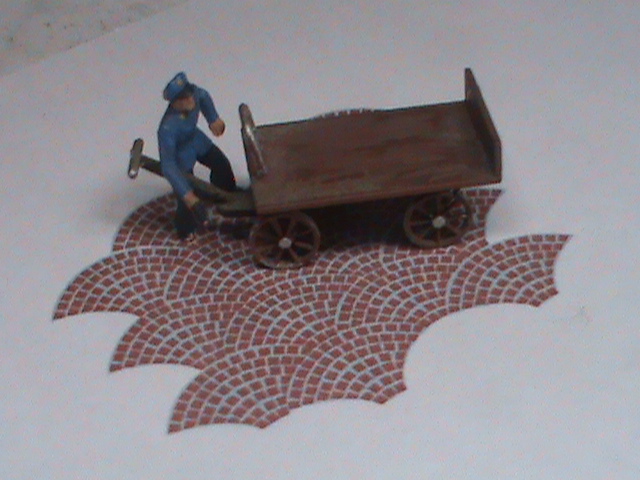

Fatto un altro test, con cubetti dimensionati ad una via intermedia: 1,1x1,1 mm.
Nella realtà: 1,1x87= 95 mm

Immagine:

144,4 KB

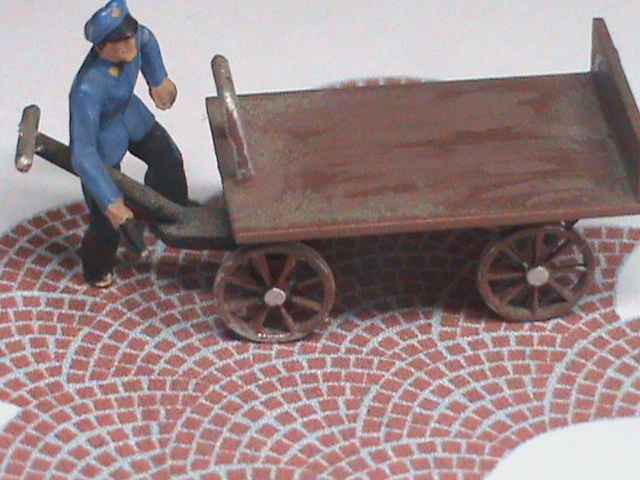

Effetto da un po' lontano:

Immagine:

136,33 KB

[liftman]

Direi che in medio stat virtus La prima versione era in effetti leggermente "grande"

[roy67]

Penso anch'io Rolando.
La prima versione era più grande perché mi ero basato sulle misure riportate da Wikipedia (120x120), ma in realtà sono 90x90.
Stando ad una riproduzione accurata in scala scompaiono quasi le "fughe". Mentre dimensionandoli ad 1,1 mm (95 mm nella realtà) sono un po' più credibili.

[AXEL]

1,1 mm sono perfetti.Bravo Roberto.

[MrMassy86]

Condivido in pieno anch'io, la via di mezzo è la migliore, ottimo risultato Roberto Massimiliano

[centu]

ottimo risultato....attendiamo impazienti la fotoguida

[roy67]

Come creare l'area in pavè (Prima parte).

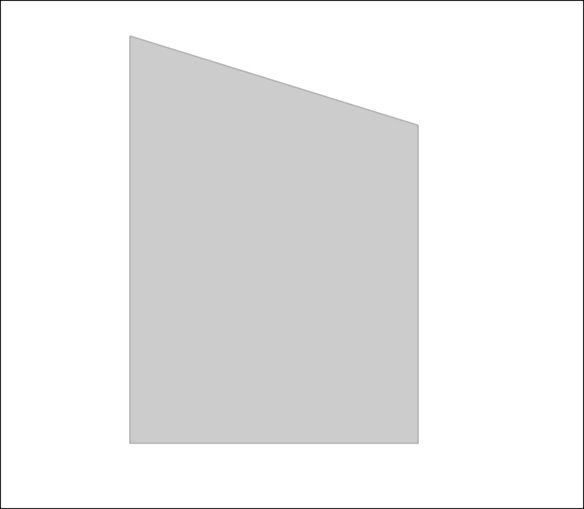

Da prima si misura l'area esatta da pavimentare, definendo esattamente i contorni, eventuali raggi, insomma, l'intera area da pavimentare.

Immagine:

16,01 KB

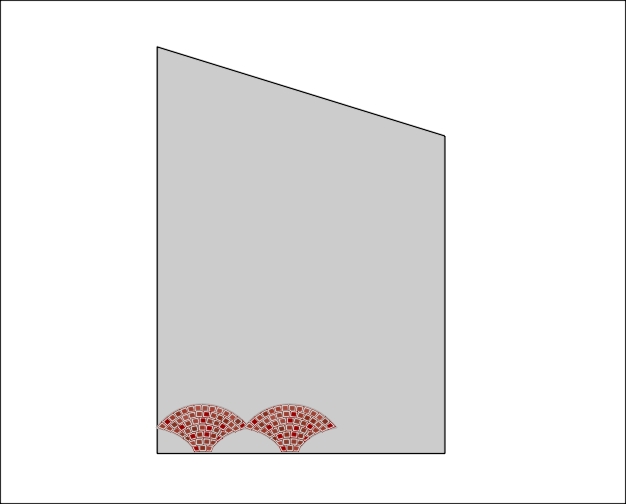

S'nizia poi ad incollare (copia-incolla file) il "ventaglio" creato, partendo dal basso.

Immagine:

30,59 KB

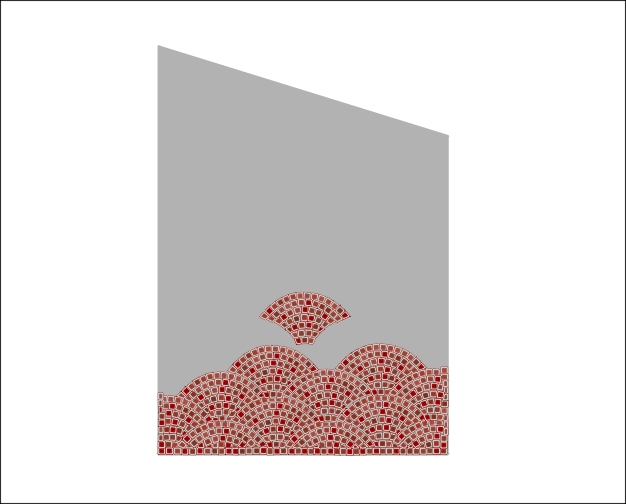

Si continua salendo, coprendo l'area per tutta la larghezza. Poi s'inizia a "separare" i piccoli file incolati ed aggiustare, come un vero posatore, i cubetti di contorno, allineandoli al perimetro, eliminando quelli che fuoriescono..

Immagine:

71,79 KB

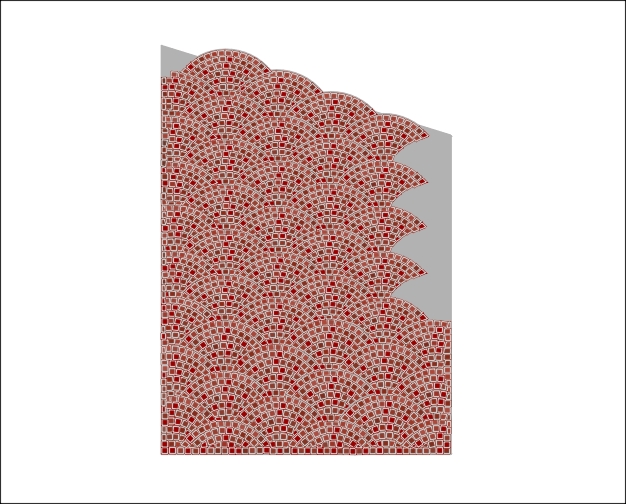

Poi si continua, fino ad aver ricoperto ed aggiustato tutta l'area.

Immagine:

186,29 KB
