IDEE DA REALIZZARE IN 120cm x 80cm -TT of course!

[STEFANO T]

Nell'ottica di prendere, verso la fine dell'anno la 220Fer e con l'intenzione, prima o poi, di cimentarmi nella costruzione di un mini "moduletto", volevo muovere i primi passi con la scala perfetta mettendo qualche binario su una tavola di 120cm x 80cm. Qualcosa di molto semplice ma, nello stesso tempo, che mi dia la possibilità di integrare la strada ferrata con il paesaggio circostante nella speranza di "affinare" le mie ben scarse attitudini manuali.
Sarei anche intenzionato ad usare i binari flessibili.

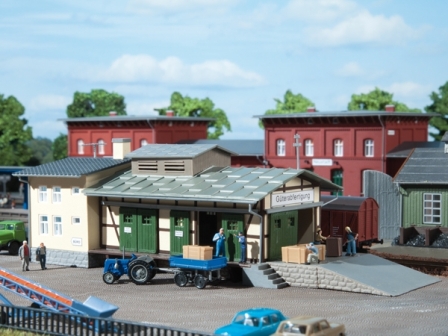

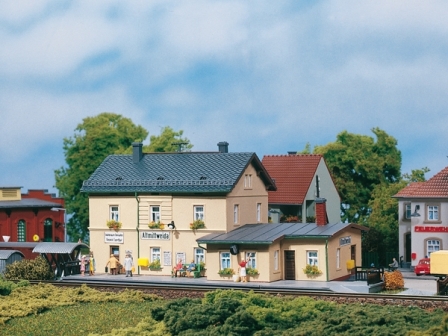

All'uopo ho preso su e-bay una piccola stazione, un magazzino merci ed una rimessa per loco diesel (il tutto per una ventina di euro), rigorosamente in scala TT.
Chi mi da una mano a sviluppare un'idea?

[roy67]

Potrtesti dare un occhiata a questa discussione forum.asp?FORUM_ID=136
Ci sono varie soluzioni, tutte in TT. Puoi aggiustarne una alle tue esigenze.

[Massimo Salvadori]

Ciao Stefano, stai per cimentarti in una bella impresa ! Sembra poco ma in quelle dimensioni, in scala TT "of course", c'è abbastanza spazio, guarda gli Inglesi cosa fanno in 4' x 2' . Sono convinto che vedremo qualcosa di interessante. :geek: :geek: :geek: :geek:

P.S. - non fare come me che ho il diorama del raccordo industriale fermo da anni ...

[Andrea]

Bravo Stefano, allora.... si parte!
Giusto il consiglio di Roberto e con i suggerimenti del tecnico di SCARM (Fabio), le dritte non mancheranno.

[cf69]

Forse sono stato chiamato in causa................

Stefano, non preoccuparti, utilizza quel che reputi più opportuno per i tuoi scopi/usi.
Guarda anche qui e nelle scale diverse dalla TT: http://www.scalatt.it/bottega%20plastic ... cciati.htm
Se occorrerà qualche modifica di scala o aggiustamento di tracciato sono pronto ad aiutarti, a me basta solo l'ingombro massimo da rispettare.

Piuttosto mi scuso con tutti voi se ultimamente non ho più riprodotto molti altri tracciati tratti da quella pagina che ho linkato, ogni tanto il mio cervello è preso da altro e non riesco a concentrarmi.[:I]

[STEFANO T]

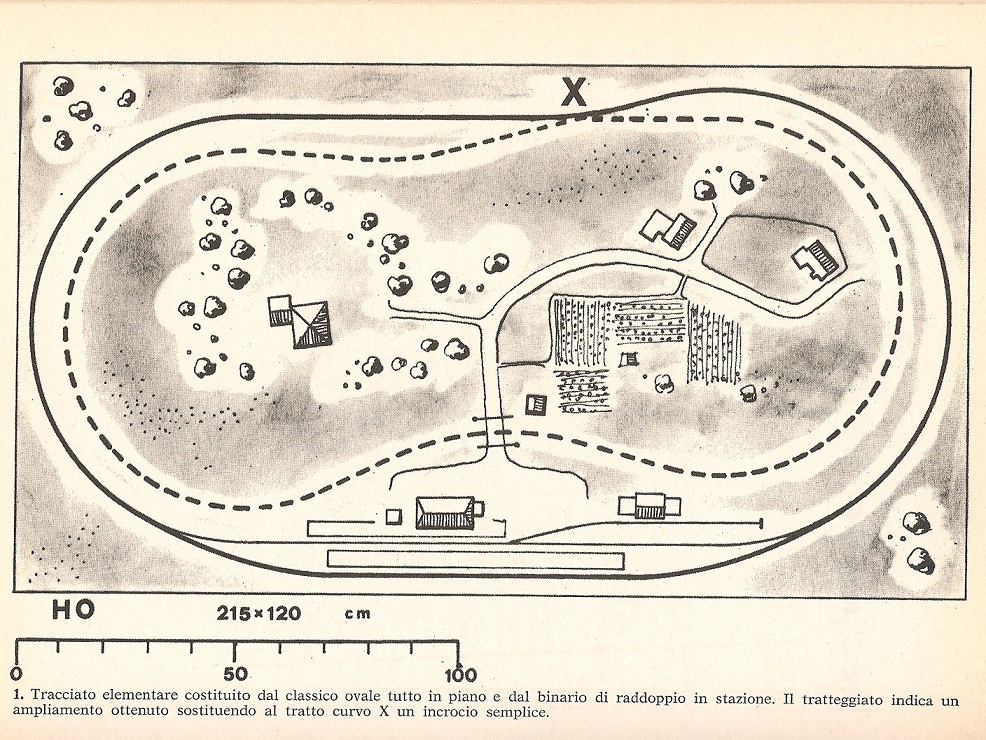

Ciao Fabio, ho trovato questo schema che mi intriga molto.
Con le misure della tavola, 120cmx80cm, ci stà in TT?
Puoi, eventualmente e gentilmente, farne il prospetto in TT?
L'idea, come detto, era quella di usare, nei limiti del possibile, i "flessibili" Tillig e l'ovale di base di uno start set, sempre Tillig.

[cf69]

Ok Stefano, ci provo...... mi occorrerebbe un'immagine di maggiori dimensioni/risoluzione, potresti inviarmela o mi sapresti dire da dove hai preso quel tracciato?
Grazie

Edit: Stefano, lascia stare, quel tracciato non entra nel tuo spazio....... mi spiace; anche utilizzando il raggio più stretto non si riesce a rimanere nei limiti del piano.

[STEFANO T]

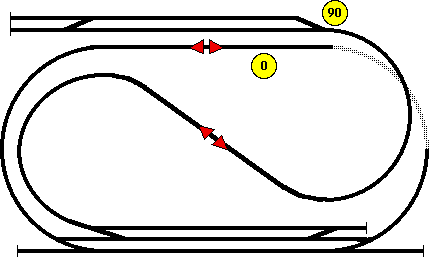

E' possibile, in scalaTT, far entrare nelle misure di cui sopra un semplice tracciato come questo?

[cf69]

....... ci provo ma non credo che riesco a comprimere più di tanto. Per riuscirci, partendo dalle dimensioni in H0 di 2150x1200mm, occorrerebbe avere a disposizione un piano di 1550x865mm........ contro il tuo 1200x800mm.
Le conversioni delle dimensioni da H0 a TT e viceversa le ottieni moltiplicando/dividendo per il coefficiente 1,386 per come spiegato qui:
http://www.scalatt.it/bottega%20plastic ... cciati.htm

[STEFANO T]

Ebbene, da oggi entro anch'io nella schiera degli "appassionati scala TT"!
Ho preso la mia prima loco ed il mio primo carro nella scala perfeTTa!
(Nonche binari ed accessori!!!)

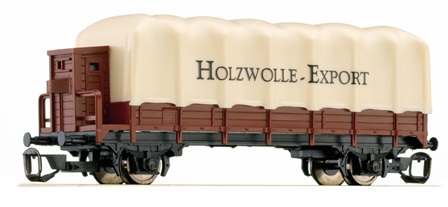

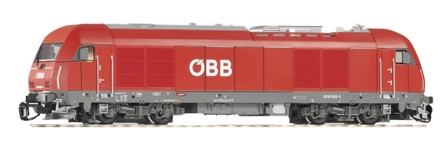

Naturalmente, purtroppo, niente di italiano ma la Hercules öbb non è male (presa da Lippe a 35,00 €) ed il carro, pur essendo fuori epoca e di altra amministrazione, mi piaceva (€ 11,00).



Consigli, aiuti, dritte, supporto morale e quant'altro sono graditi.

[Egidio]

Bravo Stefano, complimenti per gli acquisti. Saluti. Egidio.

[STEFANO T]

Persa (purtroppo! ) per sempre la V220 FER, sono finalmente arrivati i miei primi acquisti in scala TT e quindi mi stò mettendo in moto per dare collocazione a queste "creature".
Dato che è un progetto che voglio portare avanti e lasciare in casa e non confinato in garage, la superficie disponibile si è ristretta, da quella del titolo sono passato a 93x75!
Ora, con queste misure, cosa posso far uscire fuori che sia semplice ma nel contempo non il classico ovalino di uno start set?
Chiedo, nuovamente, suggerimenti a chi sa!

[Massimo Salvadori]

93 x 75 è una bella sfida! Credo che si potrebbe pensare a un qualcosa "punto - punto", il classico ovale non darebbe nessun risultato, suggerisco sempre di guardare i siti inglesi, sono dei maestri negli spazi ultra ristretti, tipo 3' x 2' .

P.S. - lippe è un ottimo fornitore e la loco è bella ! ( Anche il prezzo ! )

[STEFANO T]

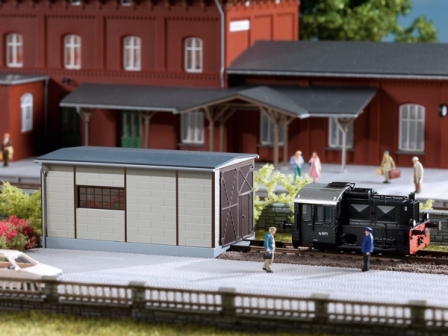

Proprio ieri mi é arrivato lo start set Tillig preso da Fratix. Il gentilissimo Guido mi ha fatto arrivare anche il deposito per locomotive, ordinato a suo tempo. Ho, così, tutto per iniziare a mettere in pratica, finalmente, quella che sarà la mia prima presa di contatto pratica con la scala perfetta.
Naturalmente, molto, molto lentamente.

[MrMassy86]

Complimenti per gli acquisti Stefano, ora aspettiamo di vedere i primi passi della tua nuova avventura Massimiliano

[Massimo Salvadori]

Mi piace il : "molto lentamente" , il piacere deve essere gustato a piccoli sorsi !
La scala <font color="brown"><font face="Arial Black">TT</font id="Arial Black"></font id="brown"> è perfetta per noi raffinati ! :geek: :geek: :geek:
Facci vedere sempre le foto dell' avanzamento lavori !

[Andrea]

Proprio ieri mi é arrivato lo start set Tillig preso da Fratix. Il gentilissimo Guido mi ha fatto arrivare anche il deposito per locomotive, ordinato a suo tempo...

Stefano... non pensare di carvartela così... vogliamo vedere le foto del TTuoi primi acquisti in TT!

[STEFANO T]

Andrea, vedró di provvedere quanto prima ma quello che voglio chiedere ora é questo: con quell'ovale dello start set, quattro binari dritti da 20 cm, quattro flessibili, due deviatoi curvi -uno destro, uno sinistro- e un deviatoio destro, nello spazio di 110x75 non ampliabile, che ci posso fare?
Avevo pensato di fare un raddoppio ad uso della stazione e far distaccare un tratto che sale, si tratterebbe di punto a punto, terminante all'angolo del lato opposto.
Non mi dite, ne pensate, "facci la zuppa!" [:I]

[Andrea]

Stefano, riesci a darci i codici dei binari che ci "inventiamo" qualcosa?

[cf69]

Stefano, riesci a darci i codici dei binari che ci "inventiamo" qualcosa?

Appunto! Inventiamo.... dai ... dai!

Dimmi.............. l'area disponibile è definitiva?
Le dimensioni sono quelle o.......molto meno?
La forma deve essere rettangolare.... oppure?
Puoi acquistare qualche altro binario o.... basta così?

Attendiamo tue nuove, non tenerci in sospeso.

[cf69]

Nell'attesa che Stefano risponda ai quesiti e ci dia i codici articolo dei binari in suo possesso, ho provato a giocare con SCARM, ne è uscito fuori il seguente plastichetto che però non ho rifinito con oggetti ed elementi di scenografia.

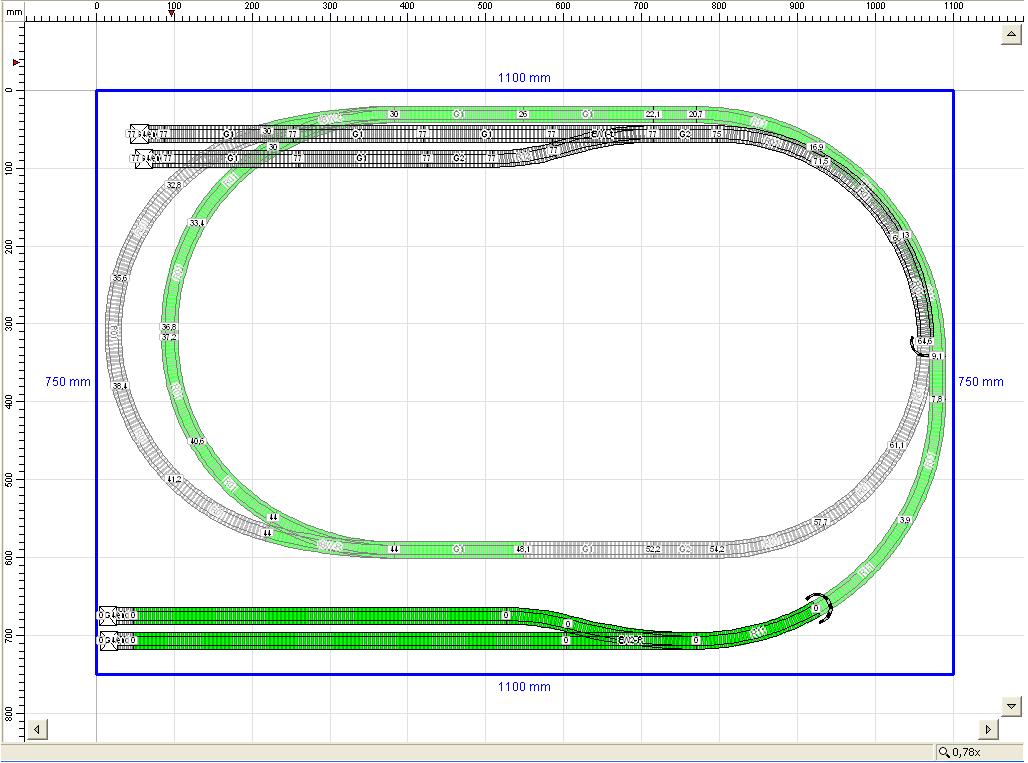

Immagine in pianta del tracciato

113,84 KB

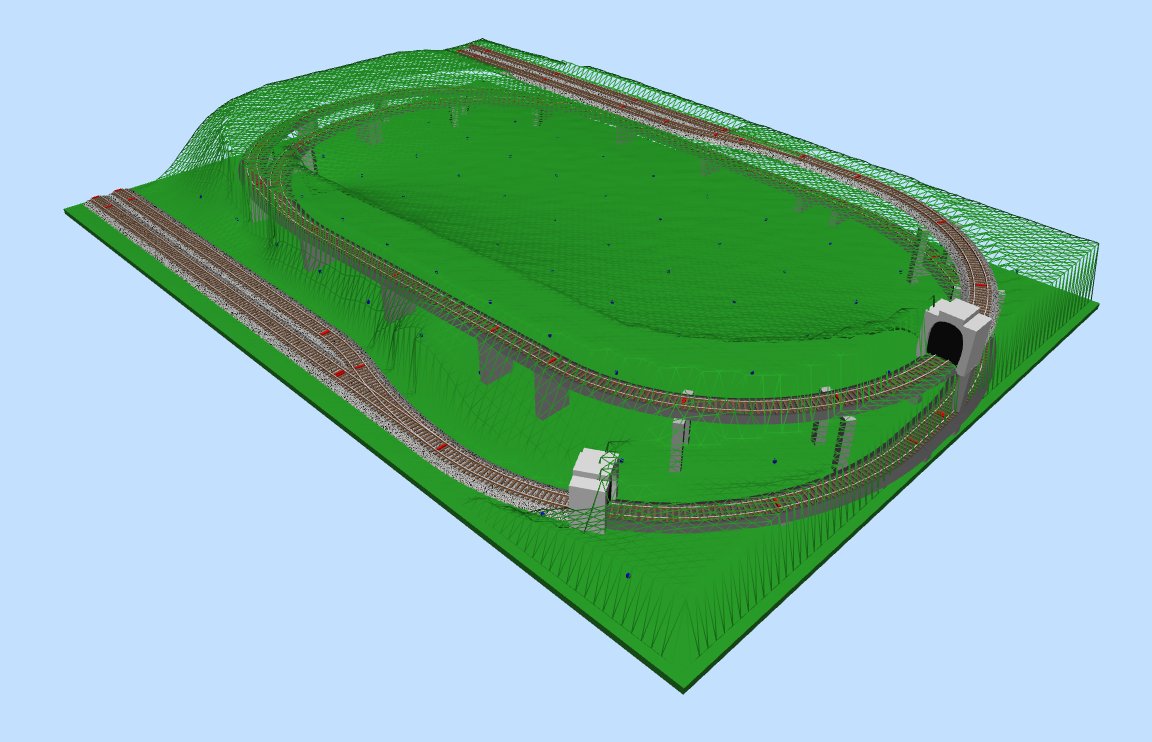

Immagine 3D del tracciato

109,14 KB

Come potete vedere è composto da due stazioni di testa, una "bassa" ed una "alta" raccordate da un percorso interamente nascosto dove trova posto la stazione nascosta in curva. La lunghezza max del convoglio tipo è di 500mm circa.
Nel progetto ho tenuto conto dei binari in possesso di Stefano, in colore verde, tutti gli altri in grigio sono da acquistare oltre.
Io ci ho provato :geek:

Chiedo ai signori TTisti di verificare qualche mio errore, non sono molto abituato alle dimensioni di questa scala. Grazie.

File SCARM per il download:
Stefano T.zip (2,27 KB)

[Andrea]

Mi pare corretto e mi sembra anche piuttosto giocabile.
Purtroppo lo spazio è poco e ciò non aiuta...

[Massimo Salvadori]

A me sembra una buona soluzione, il movimento "punto a punto" è quello più realistico, c'è una discreta difficoltà a realizzare rampe e curve nascoste, però ci sono anche due stazioni di testa, e quella superiore potrebbe ricevere anche un paio di tronchini supplementari, ampliando le possibilità di gioco. Direi che è proprio OK, cf69 ha fatto un bel lavoro !
Dicci la tua Stefano !

[STEFANO T]

Prima di tutto ringrazio Fabio per il suo impegno nel progetto.
Passo poi ad elencare quelle che sono i "paletti" entro i quali devo, forzatamente, rimanere.
Le misure devono rimanere quelle (110cm x 75cm), non posso fare altrimenti, non un cm di più, purtroppo.
Invece, per quello che riguarda il materiale posso, se serve, acquistare qualche altro pezzo, naturalmente.
Nelle foto c'è lo start set e tutto l'armamento di cui dispongo attualmente.

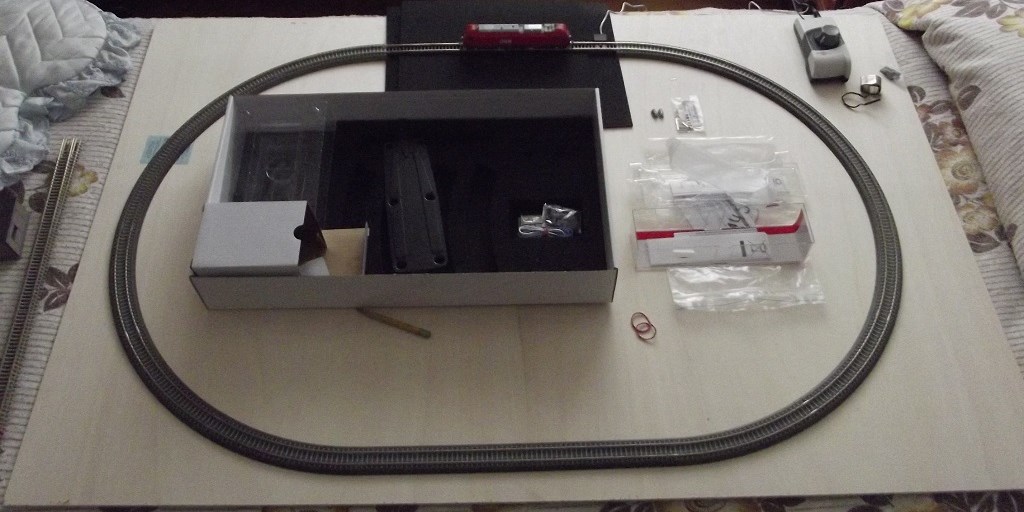

Immagine:

206,75 KB

ovale dello start set

Immagine:

164,64 KB

materiale rotabile dello start set e deposito Fratix.
Mia figlia già ce l'avevo!

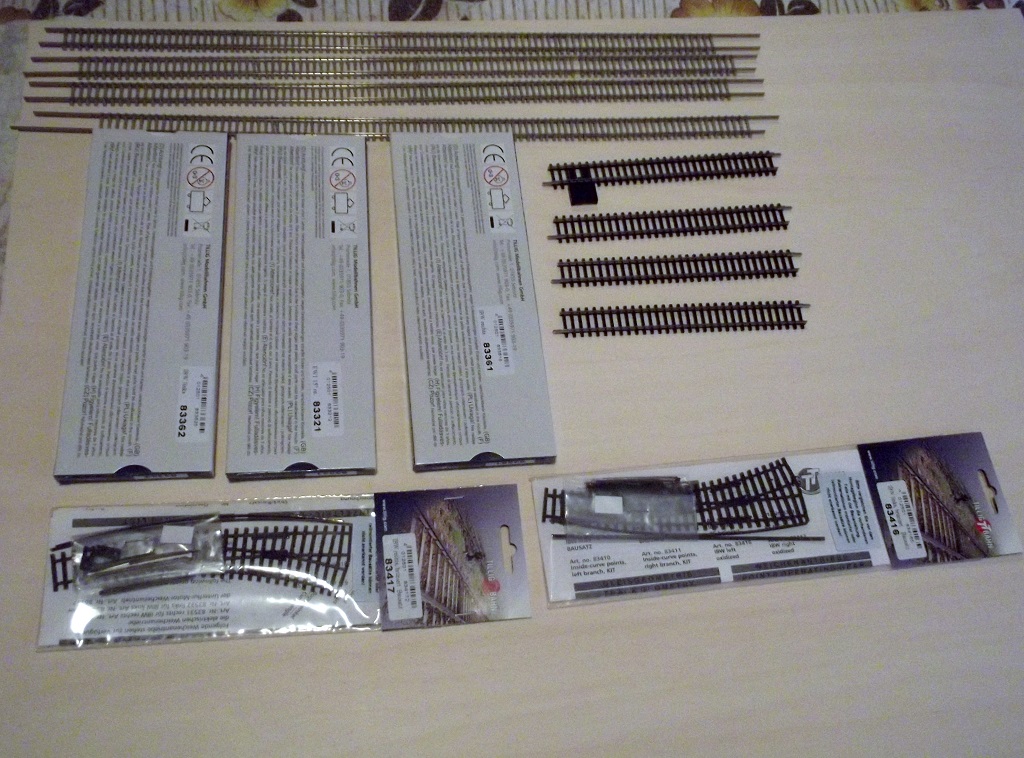

Immagine:

299,34 KB

armamento disponibile e tavola

Immagine:

391,98 KB

Codici dei deviatoi a disposizione.

Spero che i codici sulle scatole si leggano bene.

[cf69]

Grazie Stefano!
Allora già ci siamo, dato che il piano di base che ho impostato corrisponde alla tua tavola e se non vado errato hai più binari di quelli che ci avevi detto prima; dato che i binari dello start set sono in aggiunta ai flessibili.
I binari in verde sono tutti realizzati con solo i flessibili + 4 rettilinei, per cui riutilizzando le sezioni curve in tuo possesso puoi utilizzare i flessibili al posto dei binari mancanti (in grigio).
Solo una cosa non mi è chiara, quanti e quali sono i pezzi dello start set ad occhio sembrano: 12 curve e 3 rettilinei + 1 con il morsetto alimentazione.
Sarebbe interessante sapere i codici di questi binari.

Riepilogando inserisco la lista dei binari in tuo possesso:
- 1 art.83361 deviatoio curvo B-IBW R
- 1 art.83362 deviatoio curvo B-IBW L
- 1 art.83416 deviatoio curvo IBW L
- 1 art.83417 deviatoio curvo IBW R
- 1 art.83321 deviatoio dritto EW1-R
- 3 art. 83101 binario rettilineo
- 1 art. 83143 binario rettilineo con alimentazione
- 4 art. 83125 binario flessibile

- 12 art. 83709 binario curvo da start set 01424
- 1 art. 83701 binario rettilineo da start set 01424
- 1 art. 83743 binario rettilineo con alimentazione da start set 01424

Riesci a correggere e/o completare la lista?
Mi confermi se i deviatoi curvi 416-417 hanno la stessa geometria dei 361-362? (basta sovrapporli)
Grazie
