Autocostruzione Badoni V A in scala 1:87

[Andrew245]

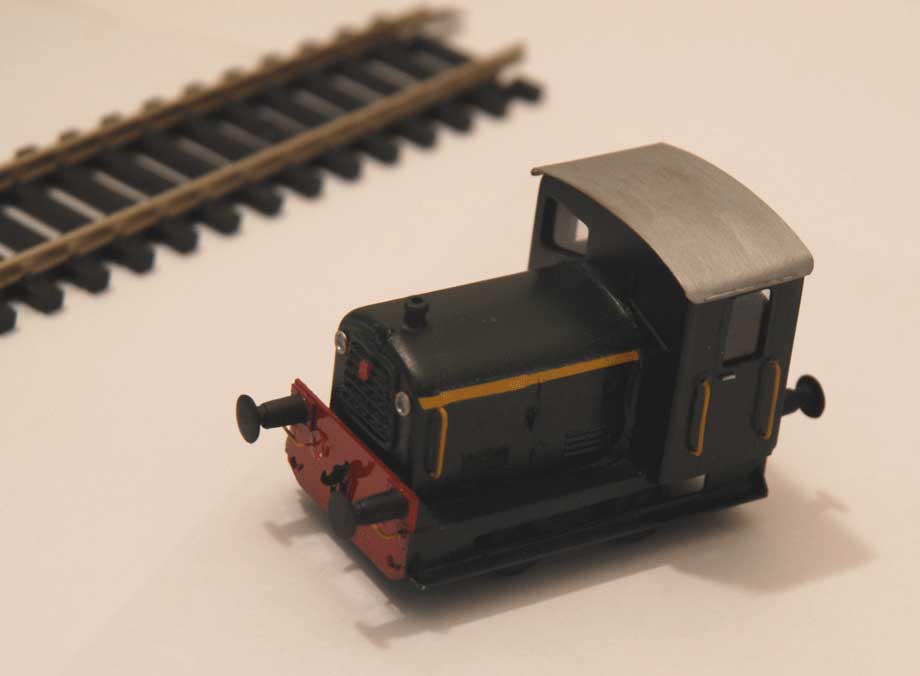

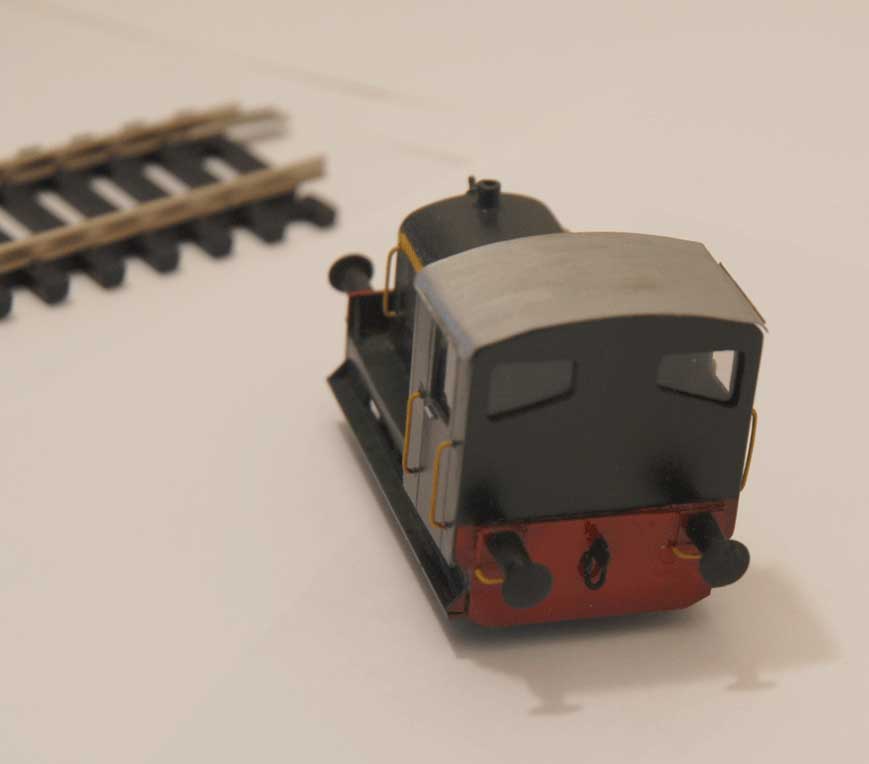

-Ciao tutti ; brevemente vi illustro questa mia autocostruzione di un
simpaticissimo e minuscolo locomotore , il Badoni V A .
Il modello è stato relizzato due anni fa , è completamente in lamierino di alluminio , lavorazione ad archetto da orefice , calibro , e realizzato tramite disegni quotati dal libro " Badoni e le sue locomotive ". Discretamente facile da realizzarsi , misura , fuori tutto cm 5,6 , purtroppo il modello è statico, pensato per un piccolo diorama , quindi non sentivo la necessità di motorizzarlo . Peccato che all'epoca non pensai di fare alcune foto durante la costruzione , ora però intanto , ne stò autucostruendo un altro il tipo V L leggermente diverso , ed ogni fase sarà documentata con molte foto . La cabina contiene anche il banco di manovra , mentre la verniciatura è stata eseguita ad aerografo , l'unica cosa di cui mi sono pentito , è sta quella di applicare una decals per farne la riga gialla sul cofano . Mancano le scritte sui panconi frontali , le dovrò realizzare .

Immagine:

22,23 KB

Immagine:

18,35 KB

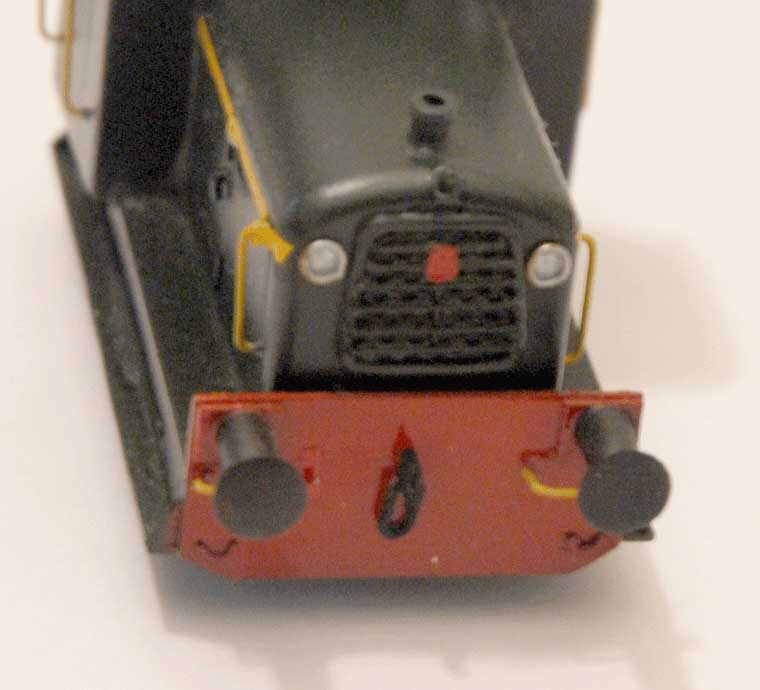

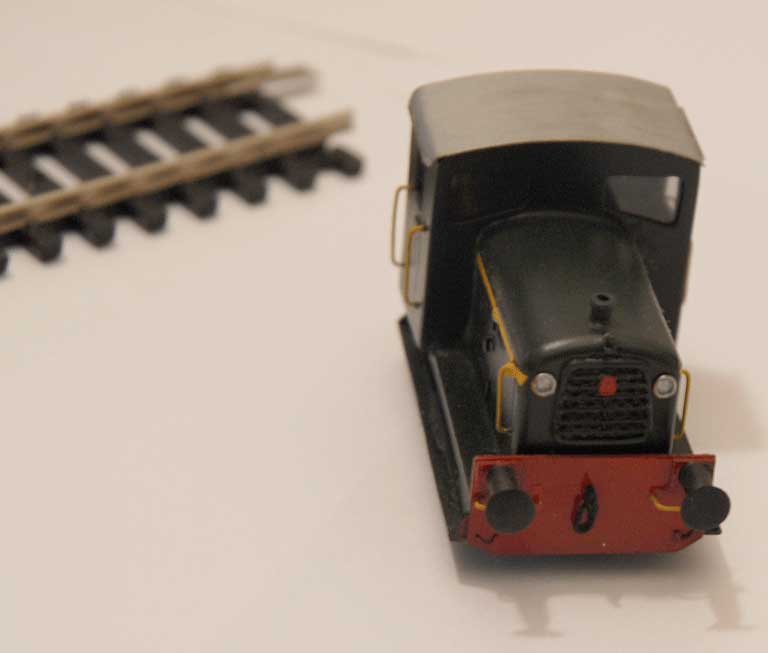

In questa foto potete vedere la griglia frontale , come al vero , operazione
abbastanza difficile da realizzare...Ho applicato anche la targhetta rossa
in alluminio di ABL...

Immagine:

31,01 KB

Immagine:

17,99 KB

Che ne pensate ?
Ciao a tutti !

Andrea

[Marco]

<div align="center" id="quote2"><table class="quote"><tr><td class="quotetd"></td></tr><tr><td class="quotetd2"><span class="quotetext">Messaggio di <font color="red">Andrew245</font id="red">

-Ciao tutti ; brevemente vi illustro questa mia autocostruzione di un
simpaticissimo e minuscolo locomotore , il Badoni V A ...
Che ne pensate ?
[/quote]
Ottimo lavoro da certosino!
Anche io vorrei farne uno. Come hai fatto i disegni?
Marco

[Andrea]

Stupendo Andrea.
Se ho ben capito i disegni li hai recuperati dal libro " Badoni e le sue locomotive ".
Ma in che scala è? H0?

[Andrew245]

Si amici , i disegni si trovano proprio nel libro " Badoni e le sue locomotive "
sono in H0
Grazie !

[giuseppe_risso]

Spettacoloso [:0] [:0] [:0] [:0] [:0]

[Marshall61]

....vedo solamente ora il thread, mi unisco ai complimenti, davvero spettacolare!!!

Ciao, Carlo

[Andrew245]

- Benissimo amici , grazie , con il prossimo Badoni , sarò più utile con foto del modello in costruzione , spero cioè , che anche altri provino a costruirlo , magari riuscendo anche a motorizzarlo , il che non credo sia molto semplice , visto lo scarso spazio disponibile , ma intanto provate a farne esperienza .
Per le misure e disegni potete chiedermeli .
Ciao
Andrea

[MrMassy86]

Stupenda anche questa realizzazione Andrea che ho visto solo ora Massimiliano

[Pecetta]

@ Andrew245,

A me piacerebbe vedere come fai a realizzarli.

- Come fai il disegno sulla lastrina.
- Come li saldi, incolli o che cosa fai per unire le parti.
- Come realizzi ltal particolare.
- Una foto dei tuoi attrezzi che s'intravvedono mentre ritrai a che punto seicon la costruzione...

(è forse un segreto?)

Bye

[Egidio]

Scopro ed ammiro soltanto ora questa tua ennesima meraviglia.......... Saluti. Egidio.

[dilan]

Vedo anch'io solo adesso. Complimenti per la splendida realizzazione.

[Andrew245]

- Nessun segreto Pecetta.. io pubblico affinchè anche tuTTi possano realizzarlo ! Come spesso ho detto ( anche troppo ) qui lo strumento indispensabile in assoluto è l'archetto da orefice , consulta altri miei vecchi topic
lo troverai e con questo si fa qualsiasi cosa ; poi viene il calibro e dovrebbero possederlo sempre tuTTi , non se ne può fare a meno ed infine riga di acciaio e punta per tracciare in acciaio, un buon set di lime varie , specie quelle a coda di topo e carta smerigliata in diverse grane : l'alluminio si attacca con il cianoacrilico, lo so, vi è la leggenda ( io la trovo veramente sciocca ad essere sincero ) che con il tempo cristallizzi ed i pezzi si stacchino : io costruisco modelli con questo sistema da una vita , non ho mai visto nessun mio modello perdere pezzi, ho provato a disfarne uno molto vecchio e riscontravo ancora una ottima resistenza a separare i vari componenti, piuttosto è più facile trovarsi con i pezzi in mano di qualche modello di produzione commerciale.. e lo sappiamo bene tutti!!..e se ci pensi bene, non mi cimenterei a costruire nulla se realmente succedesse Va da se che sia sempre meglio usare l'ottone per le autocostruzioni, sia perchè si può saldare ed anche perchè è meno delicato da lavorare.
-I pezzi li disegno direttamente sul metallo, li traccio con la punta e poi ritaglio, ciò che conta, il segreto è esclusivamente questo, l'attento uso delle lime! Sono queste che determinano un ottimo lavoro, se non si usano correttamente si combinano solo pasticci..Non posso inviarti nessuna foto mentre sto costruendo qualcosa, consulta l'ultimo mio topic , sulla costruzione del locomotore Ranzi, ho postato all'interno il topic sulla sequenza di un Badoni giallo..


...Grazie ancora a tuTTi !

[Pecetta]

@ Andrew245,

Ma bruttone io ti spenno!
...e poi ti rompo anche il famoso vetro... !

E se ti chiedessi di vedere una lastrina disegnata (quindi una foto) e magari anche semi-tagliata e con l'attrezzo vicino mi accontenteresti?

Bye

[Andrew245]

@ Andrew245,

Ma bruttone io ti spenno!
...e poi ti rompo anche il famoso vetro... !

E se ti chiedessi di vedere una lastrina disegnata (quindi una foto) e magari anche semi-tagliata e con l'attrezzo vicino mi accontenteresti?

Bye

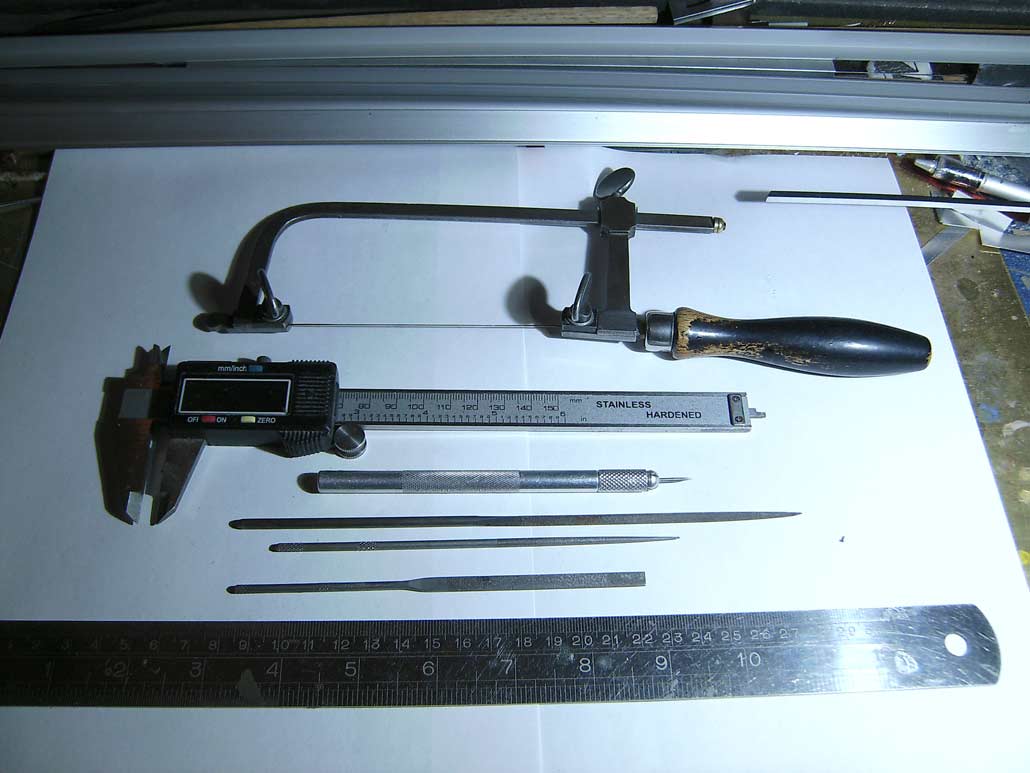

-Allora ripeto.. ...ecco esattamente la dotazione di base assolutamente necessaria per iniziare un modello , in qualsiasi scala , dalla 1:200 - Z alla scala , mettiamo 1: 14, come il 245 che costruii e lo feci con questi attrezzi...:




più le barre comuni in alluminio che ful fondo si intravedono...un salto dal ferramenta e si può iniziare a realizzare qualcosa, naturalmente meglio se si possiedono disegni quotati, oppure buone foto, ma soprattutto occhio per qualsiasi cosa , anche minimi dettagli al vero e senso delle proporzioni..
-Non ho una foto da farti vedere di una lastrina disegnata , il pezzo o i pezzi , li traccio subito sul materiale, che sia forex o metallo o plexiglass che spesso impiego (materiale straordinario ! )
quindi se già dispongo di un disegno quotato, prendo le misure con il calibro e le riporto sul materiale da lavorare..tutto quì..poi ritaglio con l'archetto che vedi nella foto, e senza di esso io non sono nulla !
Infine rettifico con lime varie. Qualsiasi mio modello segue questa prassi, nasce da questi semplici attrezzi e niente di più , poi anche se dispongo di tornio e fresatrice, posso dirmi avvantaggiato per realizzare pezzi particolari
ma la base è sempre questa , si ritiene spesso che un modellista con esperienza abbia segreti sofisticati,...invece... tutto qui... non ho la bacchetta magica, olio di gomito sì... contenuto in un calderone di santa pazienza che deve sempre mantenersi al massimo livello..

[Pecetta]

@ Andrew245,

Ti ringrazio tanto.

Bye
