Pesanti Modifiche carrozza Piko

[SteaMarco]

Ciao eccomi anche quà,

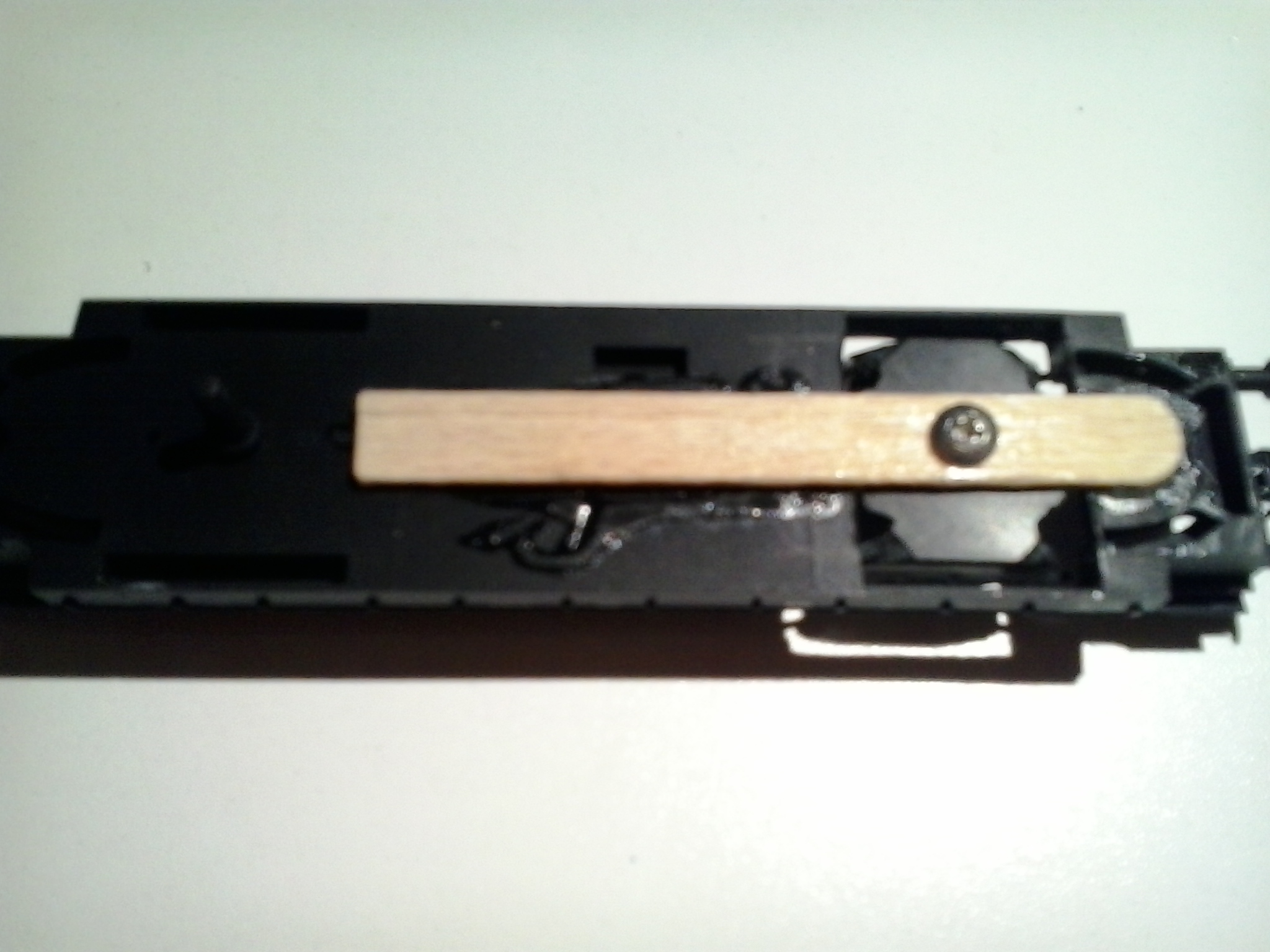

ho dovuto modificare la carrozza passeggeri per il mio plastico orologio, la loco non ha problemi è una corta locotender piko, ma il carro l'ho dovuto modificare così:



Immagine:

711,69 KB

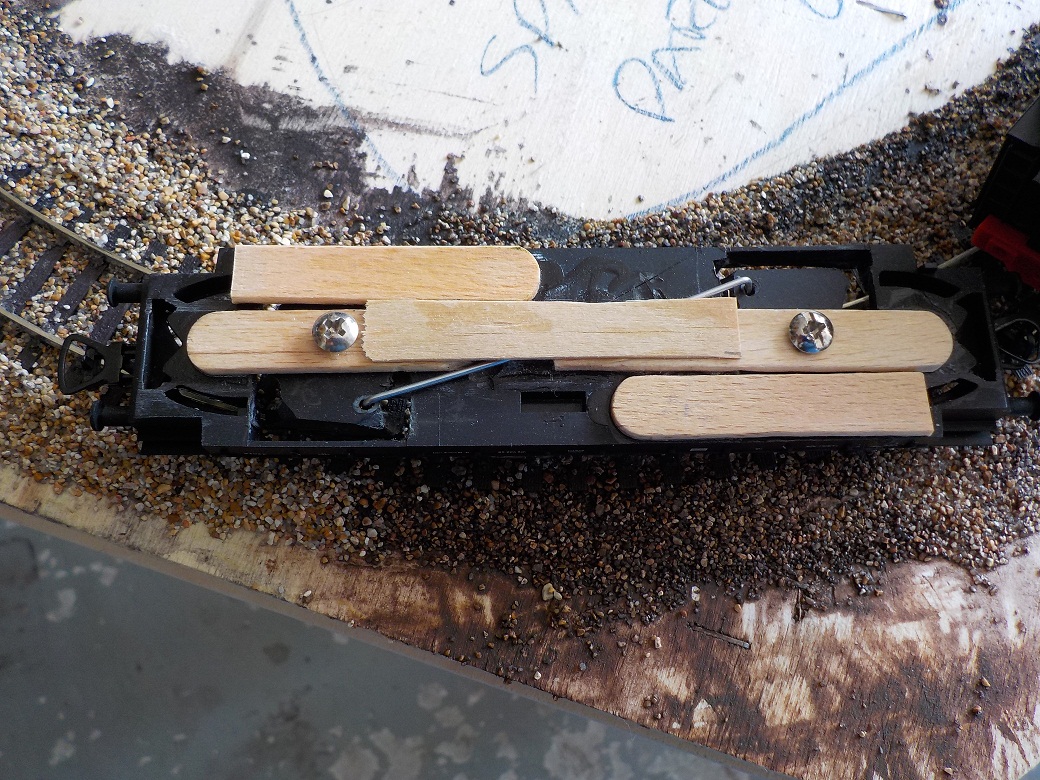

Questa era la prima idea, pensavo girerà da sola e basterà per non far deragliare il carro... Invece no ho dovuto fare:



Immagine:

462,12 KB

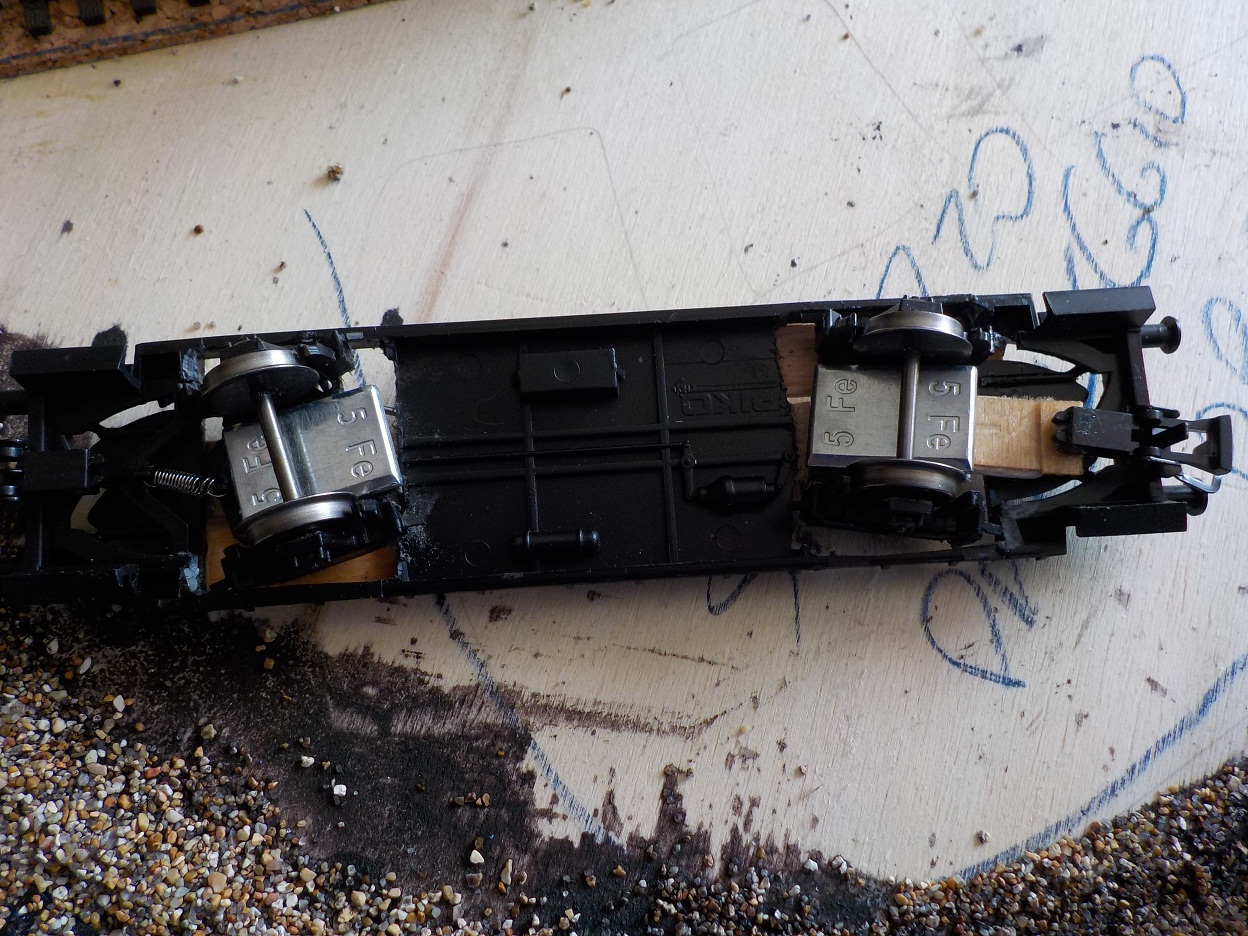

Ora così il carro non deragliava nei punti critici ma putroppo ribaltava... Come ho chiesto a qualcuno quà sul forum... Ma perchè le curve e i tratti sono tutti in piano... Ora l'ho capito e ho dovuto fare quest'altra modifica...



Immagine:

509,35 KB


Ora le modifiche non belle ma funzionale le ho fatte, devo passare al lato scenico, volevo mettere il pavimento alla carrozza, le sedie/sedili e la luce... Ma devo trovare delle foto dell' epoca... :geek:

Spero Vi sia piaciuto o comunque incuriosito Marco.

[liftman]

Io forse ho capito male... in pratica hai bloccato i carrelli in maniera che restino "in curva"? e sui (pochi per la verità..) tratti dritti come scorre?
Quei "cosi" sotto, sembrano (sono?) piombi per 'equilibratura dei cerchioni delle auto, non è che cortocircuitano le 2 ruote?

P.S. io te lo avevo detto che con quelle curve avresti incontrato problemi [:o)] topic.asp?TOPIC_ID=13113&whichpage=1

[MrPatato76]

Modifica interessante, ma ti suggerisco di utilizzare del plasticard invece che dei bastoncini da ghiaccioli....a lungo andare potrebbero imbarcarsi e deformarsi.

[SteaMarco]

Rieccomi!

In pratica sono tutti e due i carrelli sterzanti tramite quella barretta che ho messo, è filo di acciaio armonico quello che si usa per i servocomandi...
Non vale però rinfangarmelo! AHhahaa! E si avevi ragione ma le misure son quelle...

Non conosco la plasticart, pensavo di mettere la vetroresina...

Buona giornata Marco

[adobel55]

Ingegnoso, ma come ti ha detto Rolando, attento ai piombi, che se toccano le ruote fanno corto circuito.
Ciao.
Adolfo

[SteaMarco]

Grazie delle dritte...

Ho controllato bene, per ora non toccano in nessun modo i piombini, certo neanche a me piace tanto, il posto è l'ideale perche se li mettessi sul pianale si alzerebbe troppo il baricentro... Magari se proprio devo cercherò del piombo e lo inguainerò con della guaina termorestringente ora vedo, ho anche del rame che magari pesa più di quel ferro da gommista.

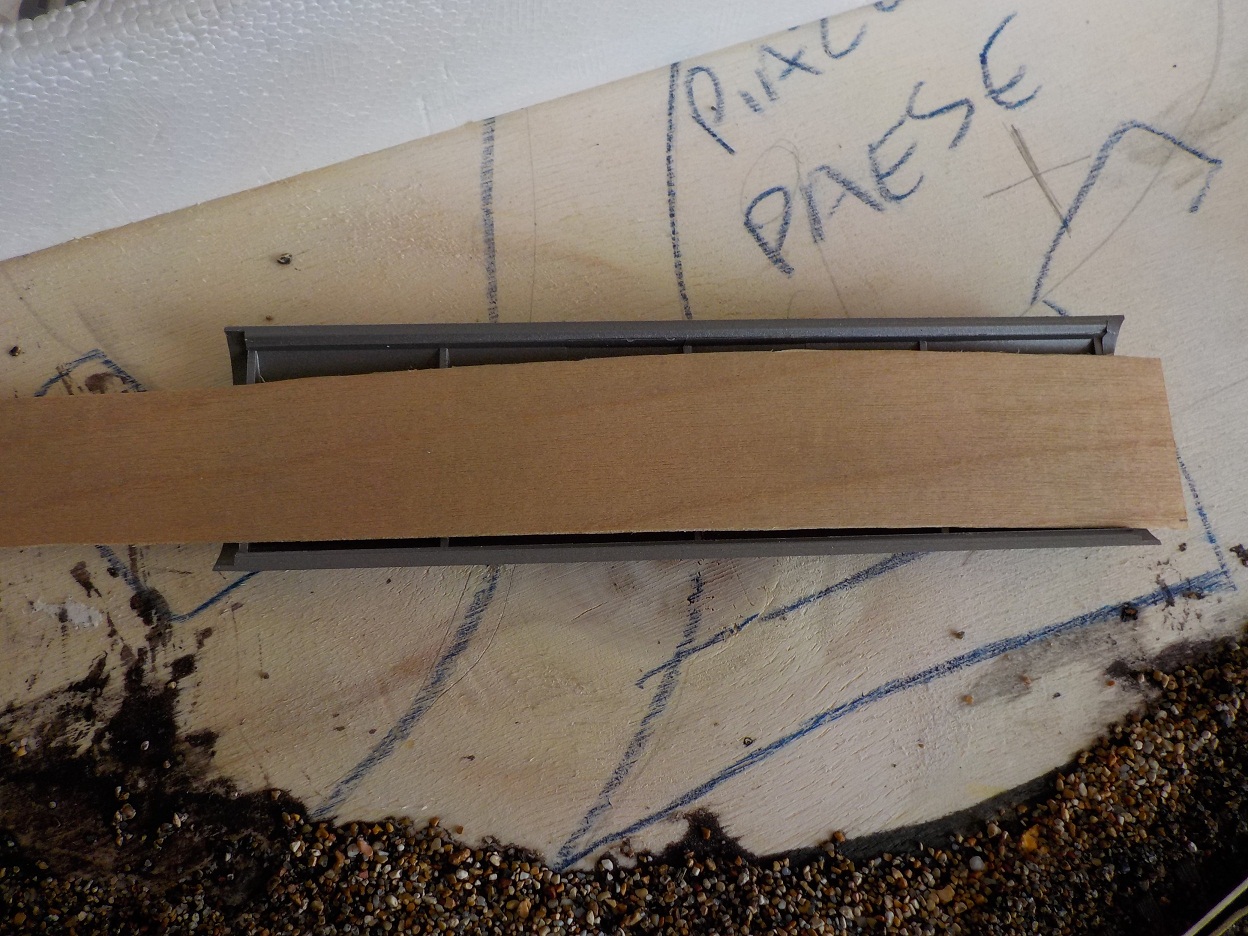

Poi volevo mettere delle plafoniere un pò carine per la carrozza, dovrebbe essere della 3a epoca ed è un viaggio virtuale che passa da bassano e và verso l'austria, senza tante pretese comunque.



Immagine:

470,89 KB

Volevo mettere un led e dei pezzetti di fibra ottica per creare delle plafoniere, che ne dite? Si usava così l'illuminazione?

Grazie Marco

[schunt]

Molti veicoli ferroviari a due assi a passo lungo, come ad esempio le Corbellini, quelle con terrazzino, carri merci, hanno li assi con lo spostamento radiale, cioe' sterzano adattandosi ai raggi di curvatura, non certo nella misura da te realizzata, basta solamente qualche millimetro.

Rivarossi, Roco ad esempio, gia' da diversi decenni - ma anche la Lima - hanno realizzato il sistema sterzante in modo meno accentuato, che si differenzia sostanzialmente da quello adottato nei rotabili veri, quindi con qualche piccola magagnetta, anche perche' il sistema vero si articola sulla elesticita' della balestra che e' trasla sui pendini e biscottini sui quali appoggia, il che consente alle boccole di sterzare effettuando lo spostamento radiale.

A dire il vero, quello maggiormente piu' affidabile e' l'articolazione realizzata da Roco, che tiene gli assi allineati attraverso un asticella di richiamo elestica, quindi la flessibilita' e' tale che in curca l'asse effettua lo spostamento radiale alla stessa stregua della balesta.

Prima di procedere oltre fai prove dinamiche.

Buon lavoro

[SteaMarco]

Grazie Enzo della tua precisazione,

in questo modo funzione bene, ormai avevo comprato questo vagone passeggeri;
il mio miniplastico è un eserciziotecnico , sono alla prima esperienza, con questo valuterò cosè l'autocostruzione in generale, unisco i treni e Arduino... Insomma ne ho un bel pò da fare.

Mi potresti consigliare un modo carino per mettere le luci nella carrozza?
Pensavo di nettere 3 o 4 piccoli led dalla luce giallognola che ne pensi? Poi magari i sedili e le persone dentro, così faccio un pò di pratica.

Grazie Marco

[schunt]

Personalmente ho un alimentatore ad altra frequenza che alimenta costantemente l'illuminazione delle carrozze, il che non interferisce con l'alimentazione tradizionale, ma guarda caso questo circuito funziona anche con l'alimentazione per il digitale.

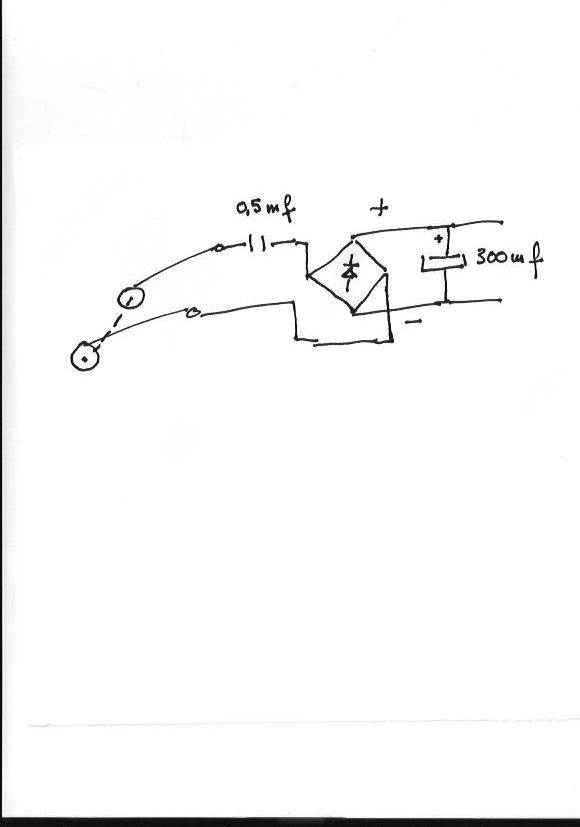

Il circuito e' di una semplicita' estrema, dalle prese di corrente dalle ruote attraverso un condensatore ceramico in serie si arriva al ponte di greaz che raddrizza la corrente, per cui onde livellare ed evitare lo sfarfallio si collega in parallelo un condensatore elettrolitico, si collegano i led.

Il condensatore in serie costituendo un impedenza capacitiva stabilizza la corrente.

Immagine:

21,42 KB
