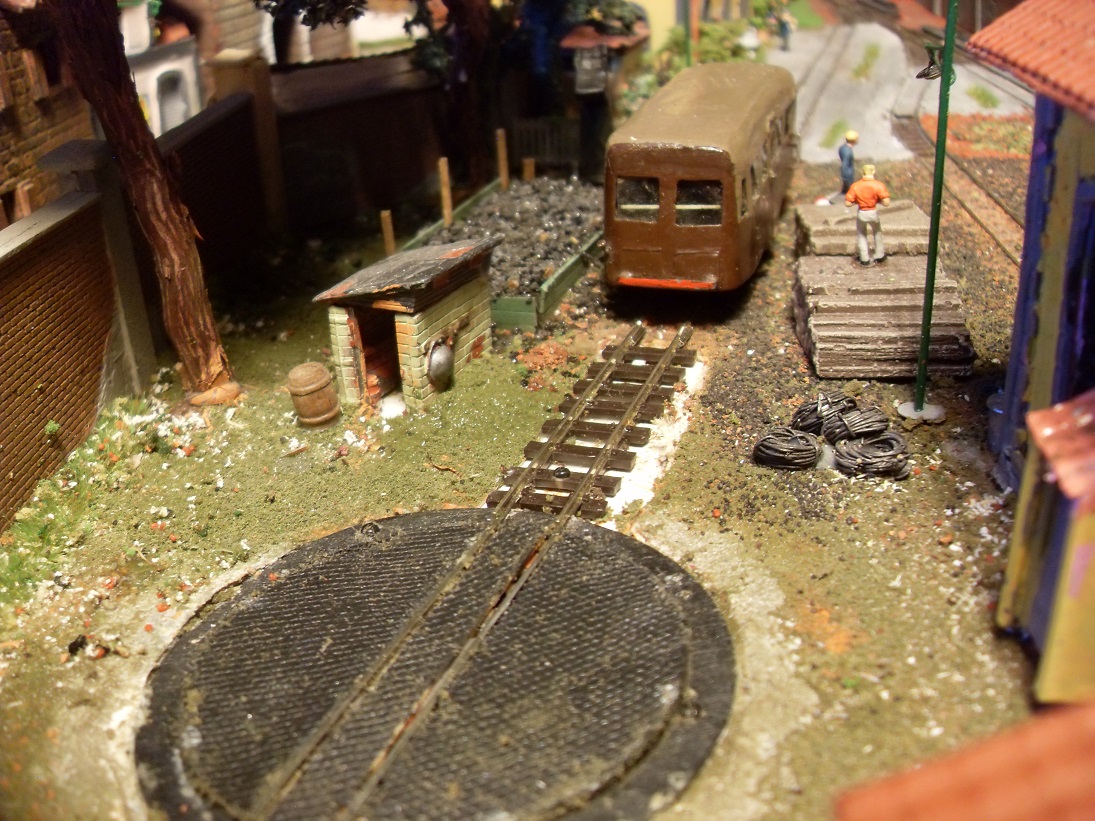

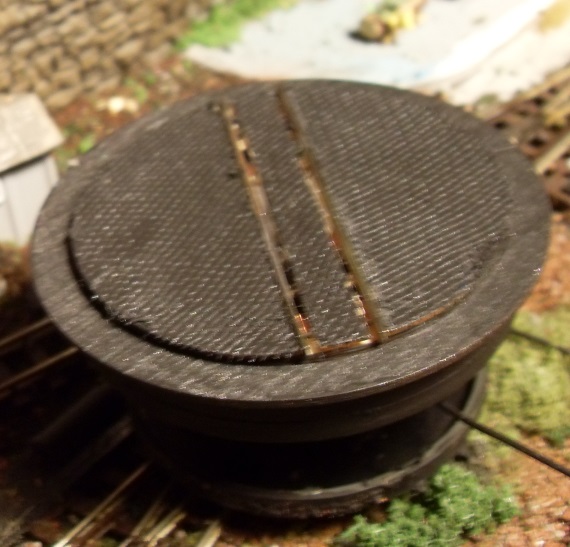

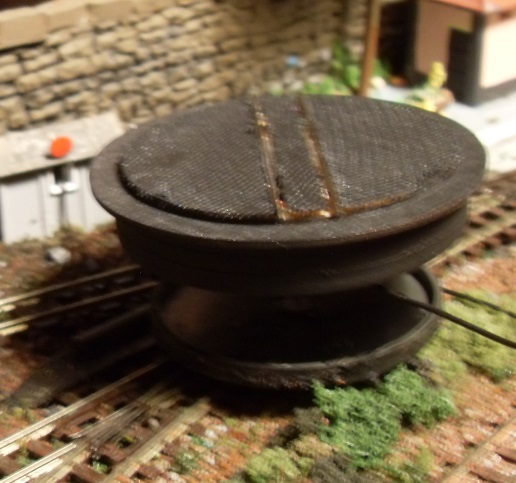

Ciao Red, visto che in fondo le posizioni di riposo della piattaforma sono solo 2, potresti tranquillamente usare un sistema con un solo contattino reed.
Ho fatto la stessa cosa per la mia piattaforma girevole che di posizioni ne ha tre. Penso avrai risolto il problema della trasmissione di corrente ai binari, quindi mi limito a suggerirti un semplice schema che utilizza due piccole calamite posizionate sotto la parte rotante del ponte della piattaforma che hanno la possibilità di essere leggermente ruotate a destra e sinistra , per l'allineamento necessario dei binari quando il ponte girevole si ferma.

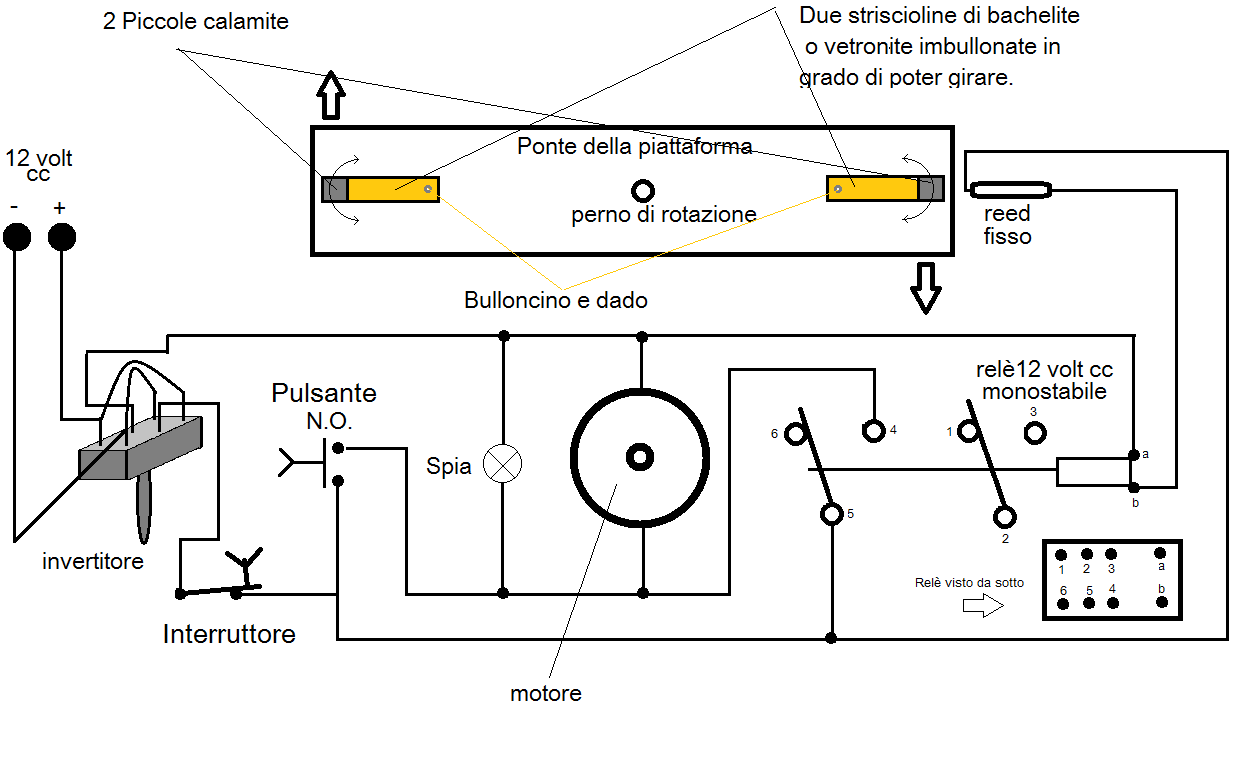

Per un mio amico ne ho costruita una molto simile con un riduttore a 220V, ma il principio di funzionamento è lo stesso (basta solo dividere la parte in alta tensione da quella che alimenta il relè). Puoi anche cercare una disposizione verticale del reed se sotto la piattaforma hai spazio(in verticale) l'importante è che le calamite si presentino davanti al reed stesso, nel punto di allineamento del ponte con il binario fisso. Come puoi vedere dal disegno il contattino reed va messo in un piccolo scasso al livello delle calamite che dovranno passarci davanti , sul piano del plastico.
I componenti da comprare sono:
-Un relè monostabile (deviatore) 12 volt cc che potrebbe essere anche ad una via (ma puoi usarne tranquillamente uno a due vie, lasciando liberi i contatti o utilizzandoli per segnalazioni che ti possono essere utili (o per altro, a te la scelta)
-Un piccolo interruttore che dà tensione al circuito, quando serve.(questo perchè il relè in stato di riposo risulta sempre eccitato)
-Un pulsantino NO che dà l'avvio alla rotazione del ponte
-Un doppio deviatore collegato come da disegno per farlo diventare invertitore (per invertire il senso di rotazione, se ti serve).
-Una piccola microlampada ( o un led con relativa resistenza da 1Kohm e ponte di diodi per evitare che quando inverti il verso non funzioni) che ti faccia da spia quando la piattaforma è in funzione (potresti usare il contatto libero del relè per indicare quando invece è ferma ed allineata ).
Il funzionamento è il seguente:
Nella situazione del disegno ammettendo che la piattaforma è ferma , il relè “eccitato”
Premo il pulsante per qualche secondo la piattaforma comincia a girare ed il magnetino che sta davanti al reed si comincia ad allontanare da esso fino a che il reed si apre e diseccita il relè, fa aprire il contatto NO (5-6) ma chiude il contatto NC (5-4) che seguita ad alimentare il motore.
Posso anche rilasciare il pulsantino ed il motore continuerà a girare, fino a quando l'altro magnetino del ponte, si posizionerà davanti al reed che si chiude, eccita il relè che chiude il contatto NO (5-6) ed apre il contatto NC (5-4) togliendo tensione al motore che trovando anche il pulsante aperto si fermerà.
Il ciclo può ricominciare. Se voglio spegnere tutto basta aprire l'interruttorino generale.
Il segreto di un buon funzionamento è l'allineamento dei magnetini con il reed, che risulterà facilitato dalla loro possibilità di posizionamento “fine”, dato dalla possibilità di rotazione degli stessi. Certo la piattaforma è molto piccola ma penso troverai il modo di dotarla di due microscopiche calamitine ce ne sono in commercio di molto piccole , il reed non è un problema dato che va posizionato sul tavolato.
Buon lavoro e se hai perplessità chiedi pure.
Saluti Antonio.
