Segnali FS in scala TT realizzati in fotoincisione

[Edgardo_Rosatti]

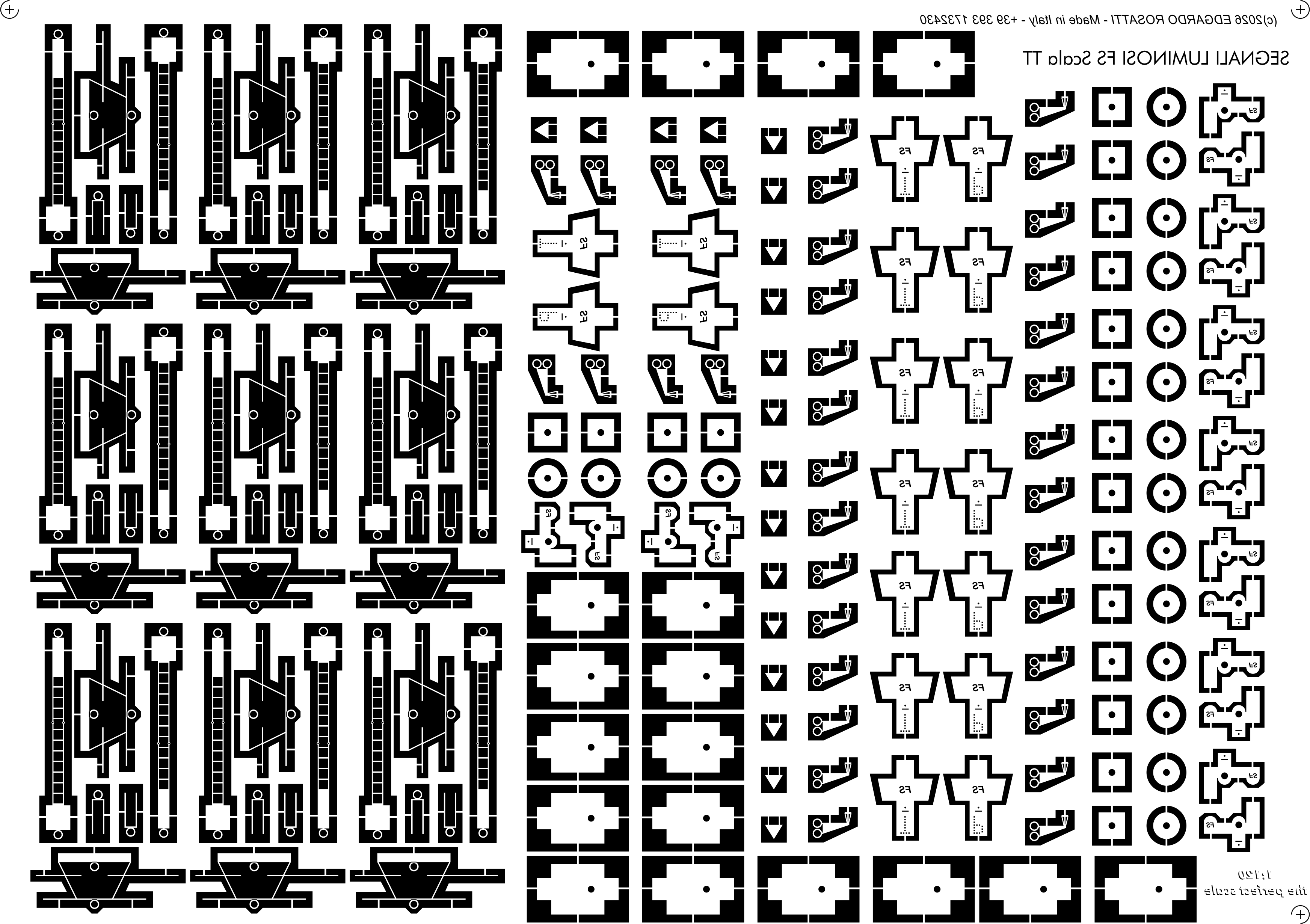

Lastra formato A4 in alpacca da 0,2mm di spessore con tutti i particolari necessari alla realizzazione di segnali di tipo FS
su palo.
Nella lastra sono presenti le seguenti opzioni:
- vela tonda;
- vela quadra;
- triangolo per partenza da binario di non corretto tracciato;
- lettera illuminabile P a luce bianca (permissività operante);
- lettera illuminabile T a luce bianca (richiesta di chiamata telefonica).

La lastra consente di assemblare un totale di 18 segnali a vela singola.
Utilizzando pali più alti è possibile realizzare segnali a più vele.

Parti non comprese: led, resistenze e tubetto in ottone o rame da 1,5mm di diametro per palo e paralume.

In futuro verrà realizzato un foglio decal per le vele.

PS:
Per chi si era prenotato all'acquisto della lastra il prezzo rimane di 40 euro circa.
Ho dovuto ridisegnale la lastra, in quanto lo spessore delle ringhiere e delle scalette era troppo sottile.
Per la consegna ed il pagamento possiamo fare direttamente a settembre in occasione dell'expo di Novegro.
Eventualmente fatemi sapere se qualcuno le vuole prima.

Appena pronte lo comunicherò qui.

[IpGio]

Okkei grazie Edgardo...


IpGio

[adobel55]

Ok Ed grazie.
A me serviranno prima per montare i segnali sul modulo per Novegro.
Poi ti pagherò a Novegro 2036

Ciao

[Edgardo_Rosatti]

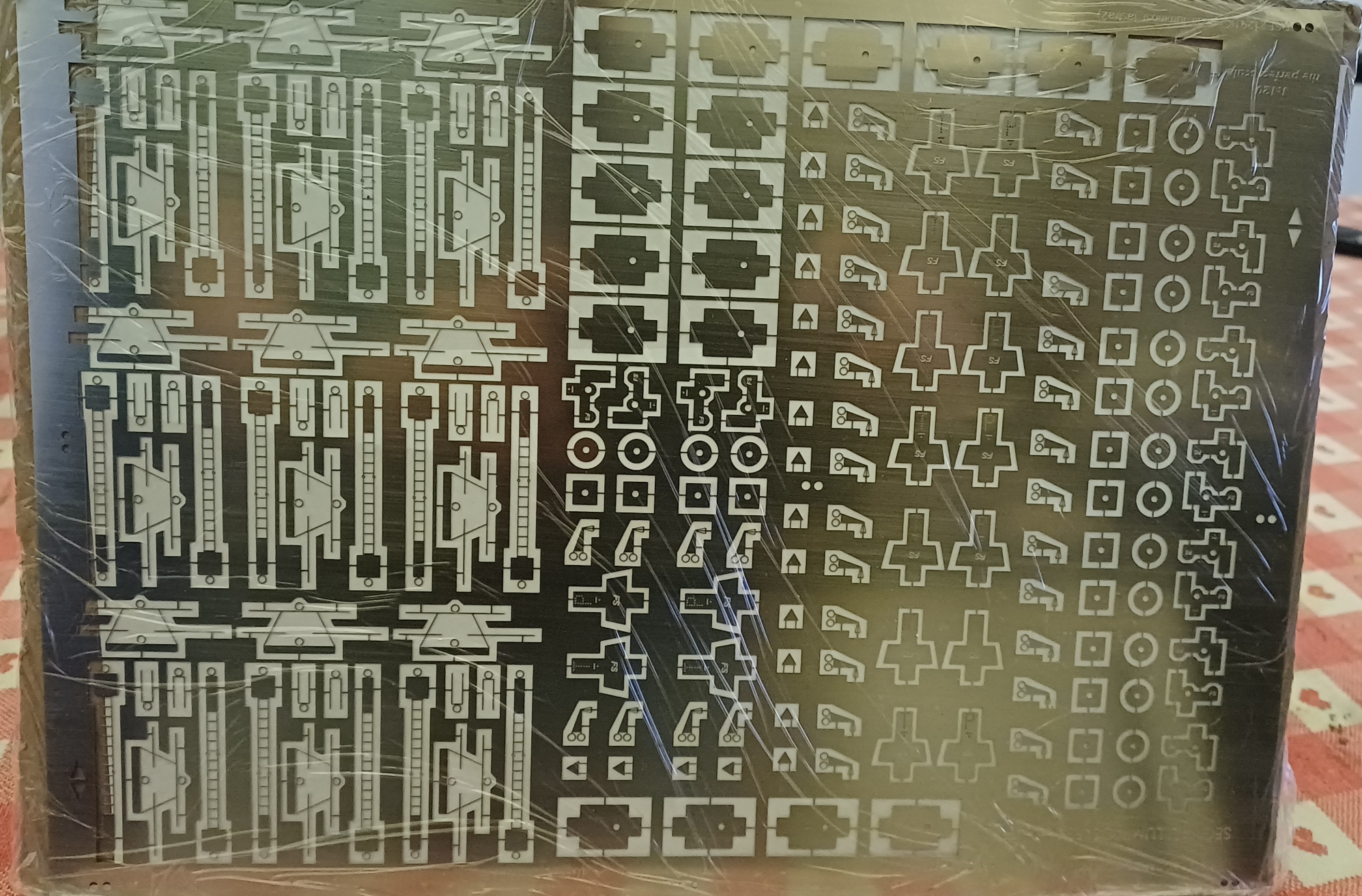

Le lastre sono arrivate:

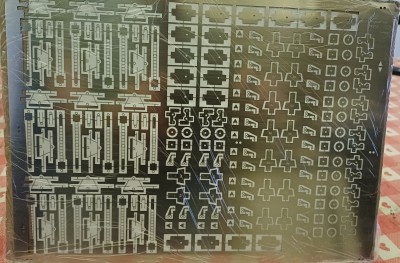

Lastrina A4 alpacca 0,2mm di spessore

Il costo è di 33 euro cadauna. Per chi l'ha richiesta verrà consegnata a settembre in occasione dell'expo di Novegro, fatta
eccezione per chi la ritirerà da me o la riceverà per posta come da accordi.

[MrPatato76]

Ed puoi suggerirci dove reperire i led per questi segnali?

[icovr66]

Grazie Ed! Prenderò la lastra a Novegro

[Edgardo_Rosatti]

Ed puoi suggerirci dove reperire i led per questi segnali?

Quelli che uso io li avevo presi su ledbaron (ebay), ma vedo che ora non si trovano.
Ho trovato questi già cablati rosso/verde in contenitore 0402:
https://www.diodiled.com/it/home/453-di ... o-12v.html

Comunque cercando "led smd cablati multicolore" ne trovi anche a 3 colori con giallo o bianco.
Considera un voltaggio medio di 3V.

[MrPatato76]

Ho visto che sono disponibili anche con tensione di alimentazione a 12V, ma hanno comunque 4 fili…
Non dovrebbero avere un polo in comune?

[Edgardo_Rosatti]

Scusa ma io vedo 3 fili; un polo in comune e rosso/verde. Poi hai l'opzione di acquistarli già cablati con resistenza di limitazione per alimentarli
direttamente a 3 o 12 volt.

[Edgardo_Rosatti]

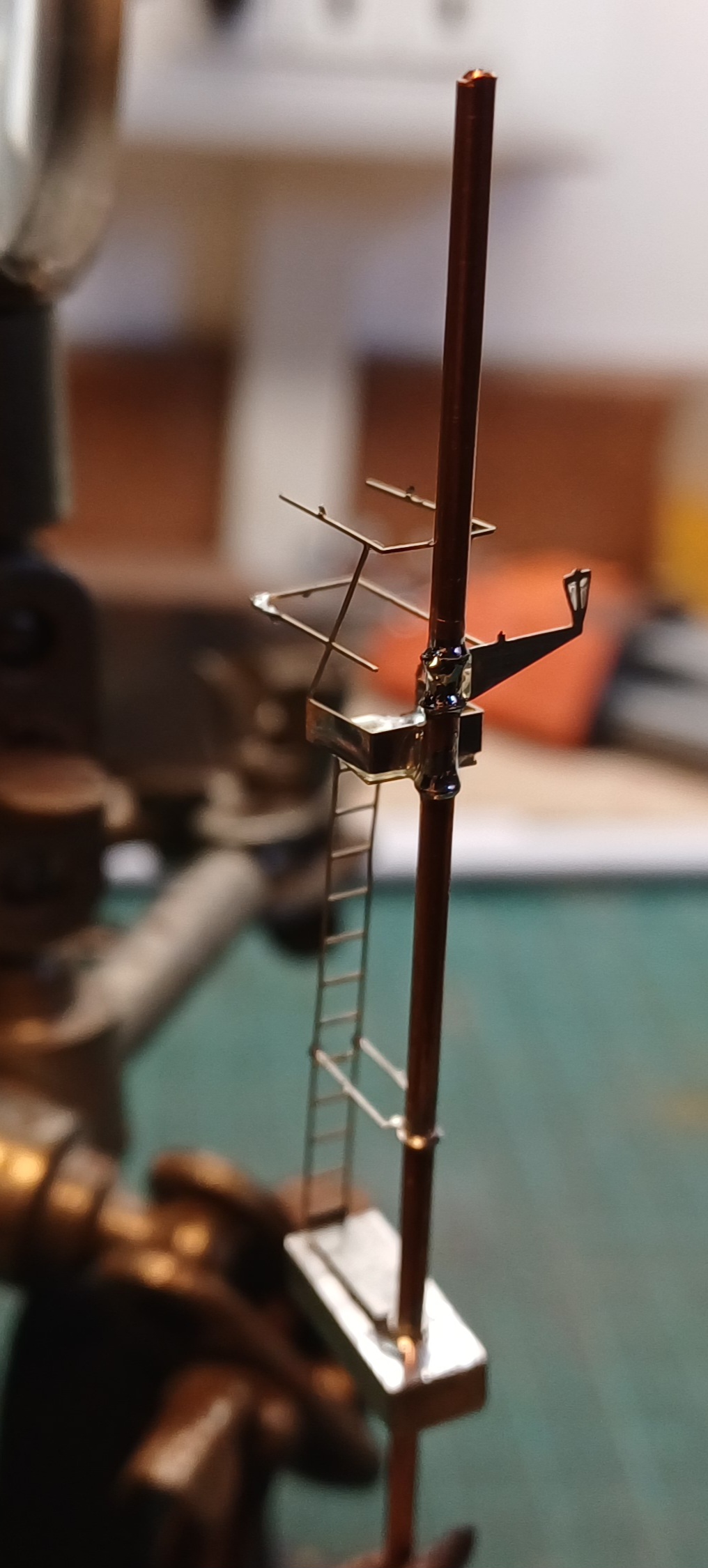

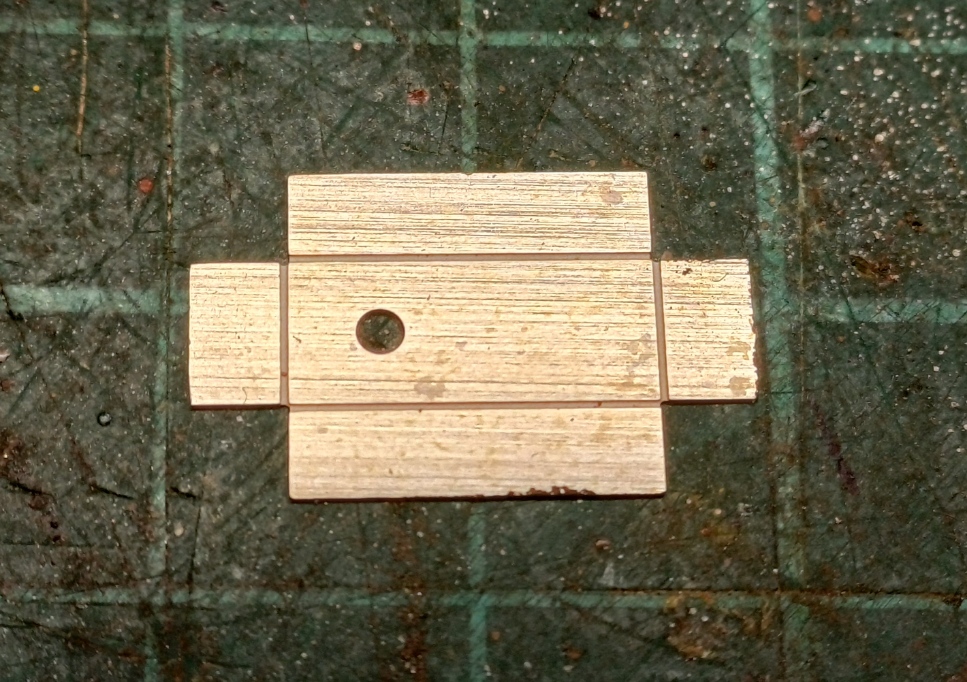

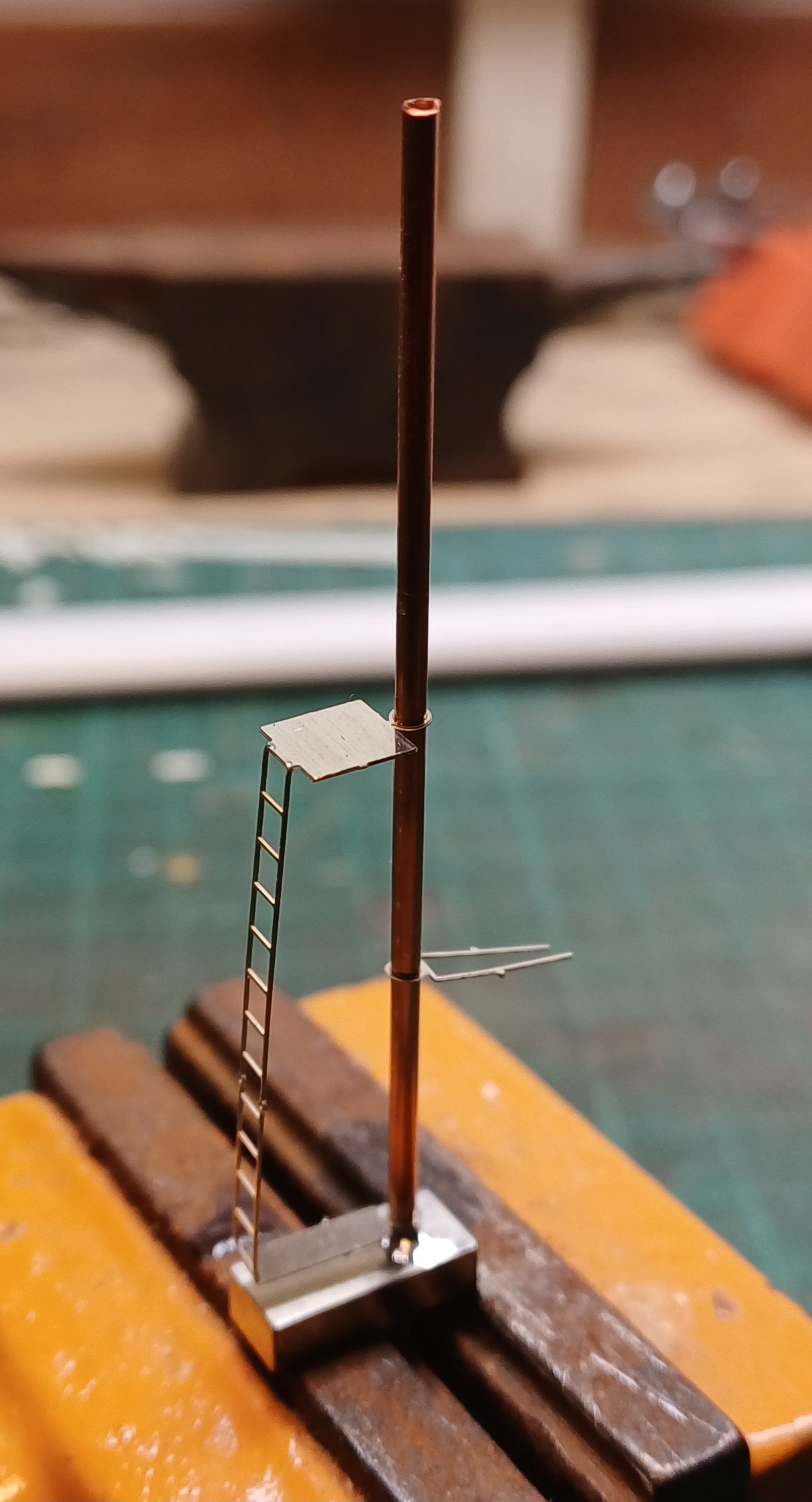

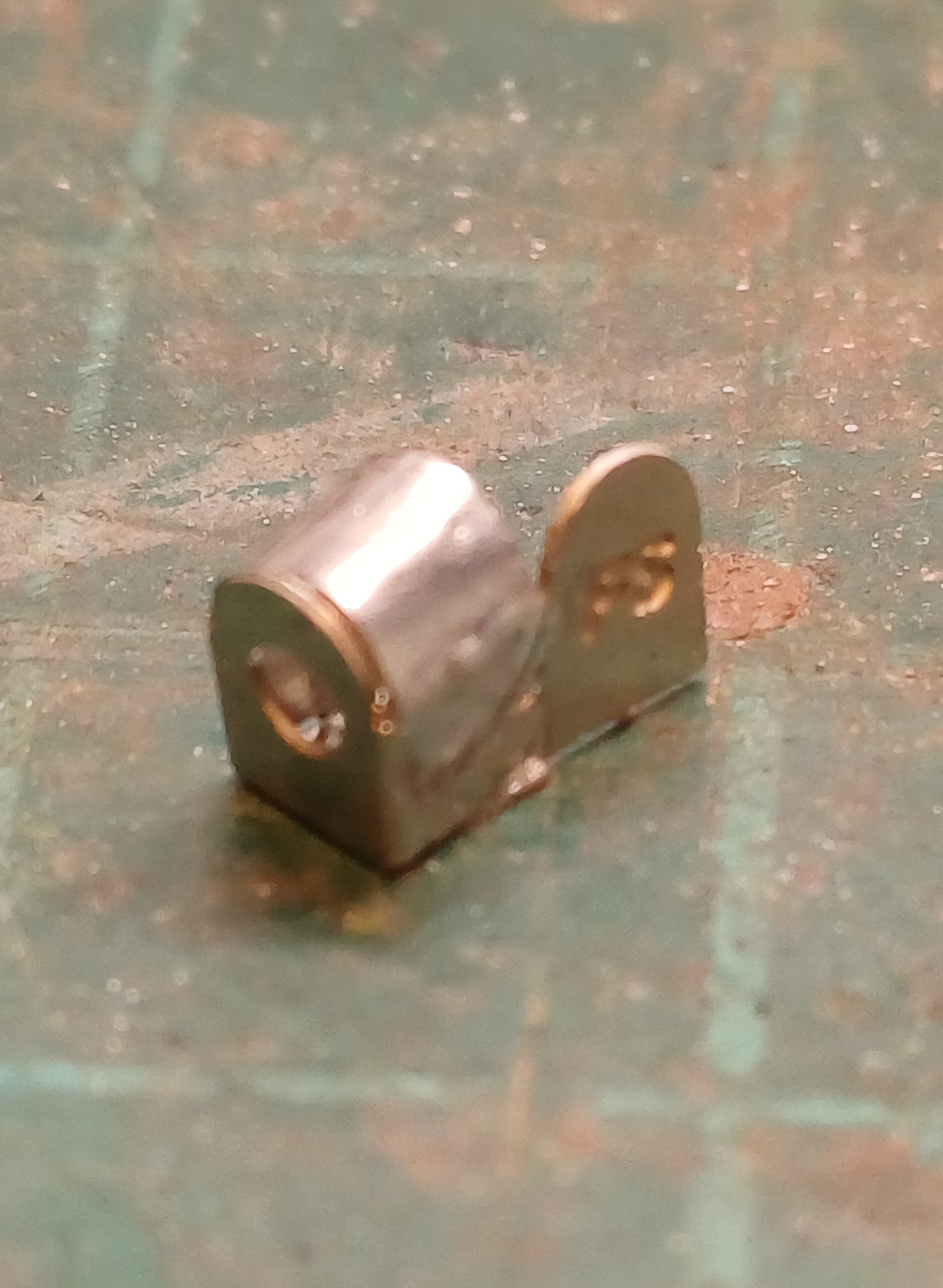

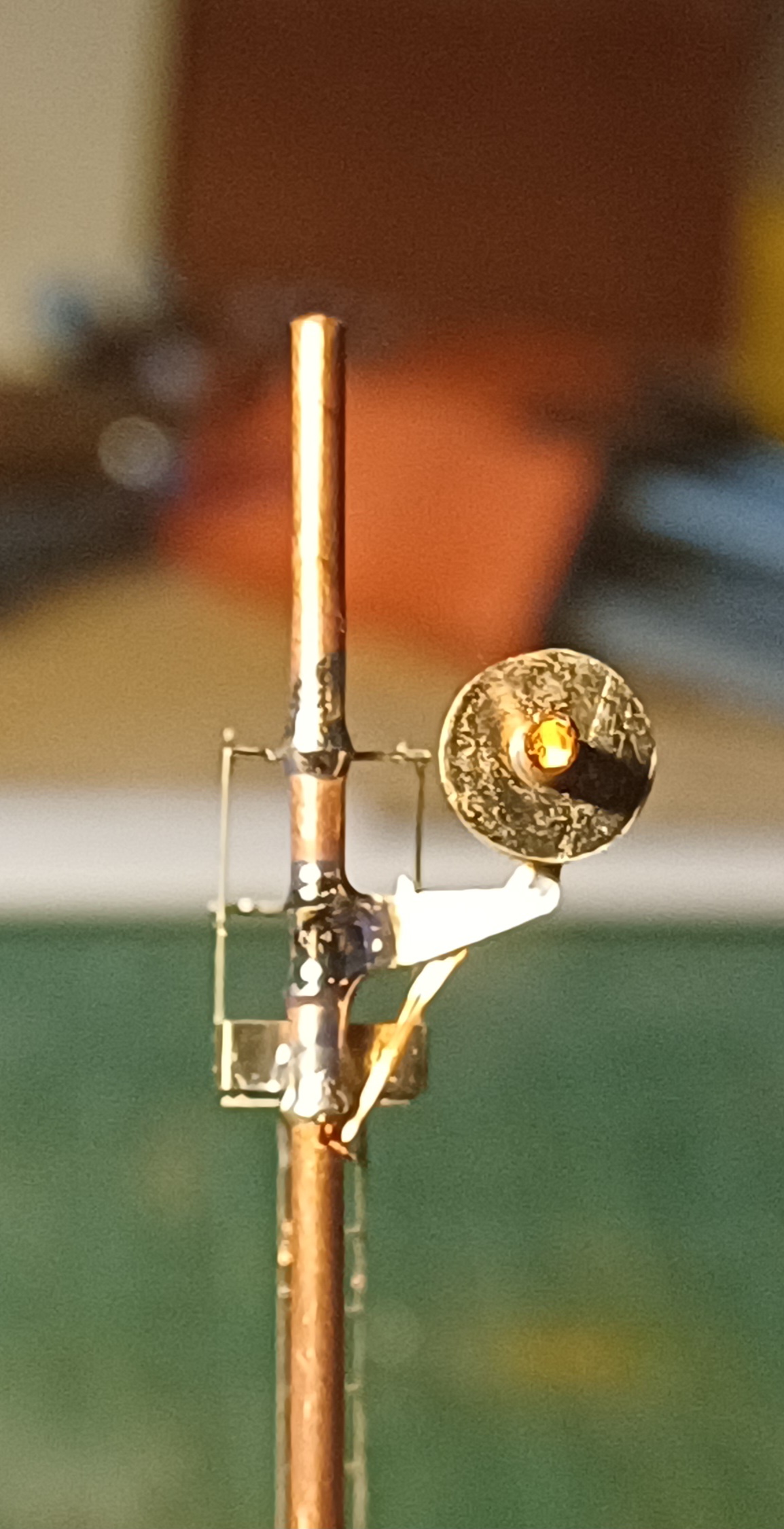

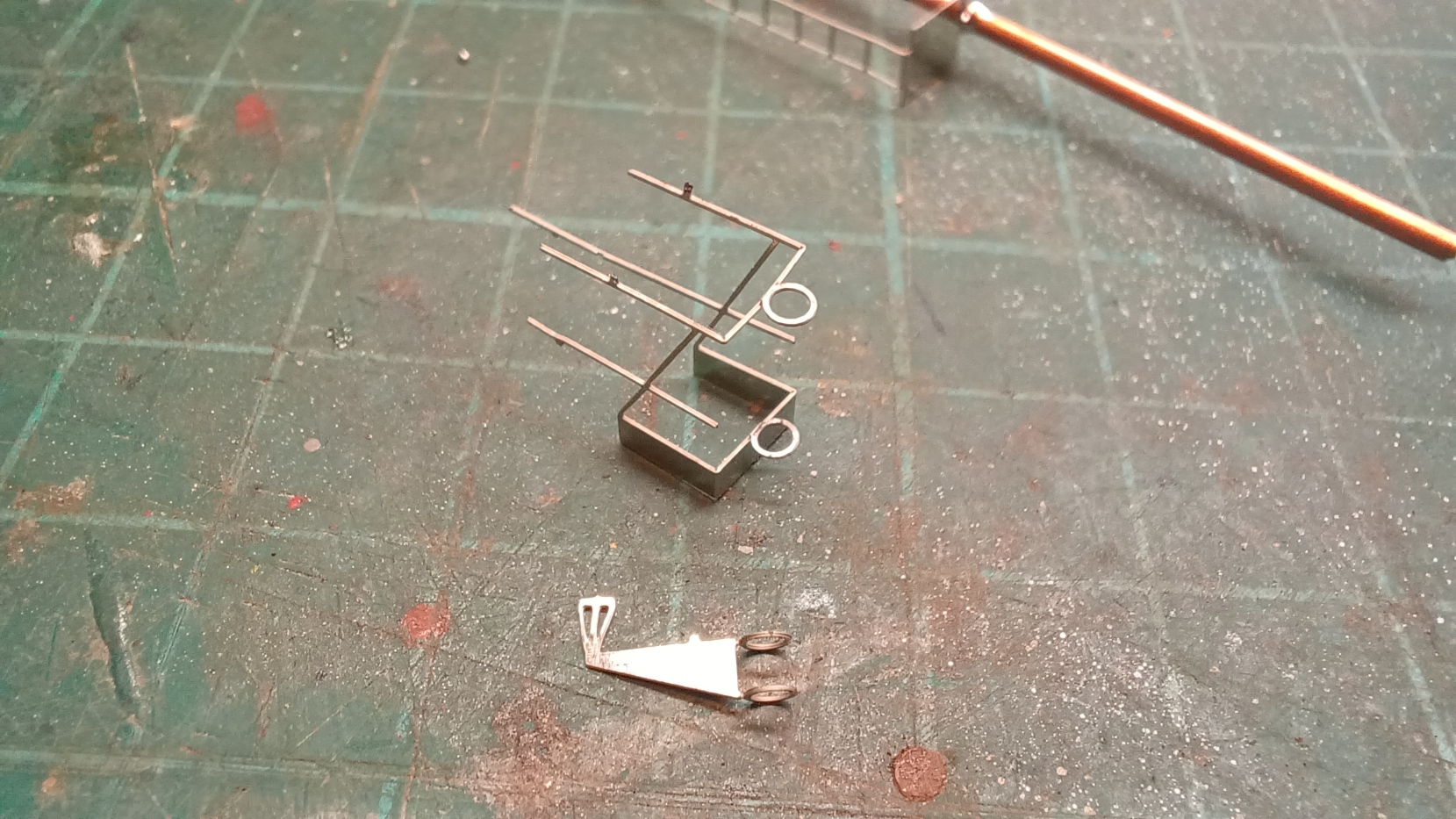

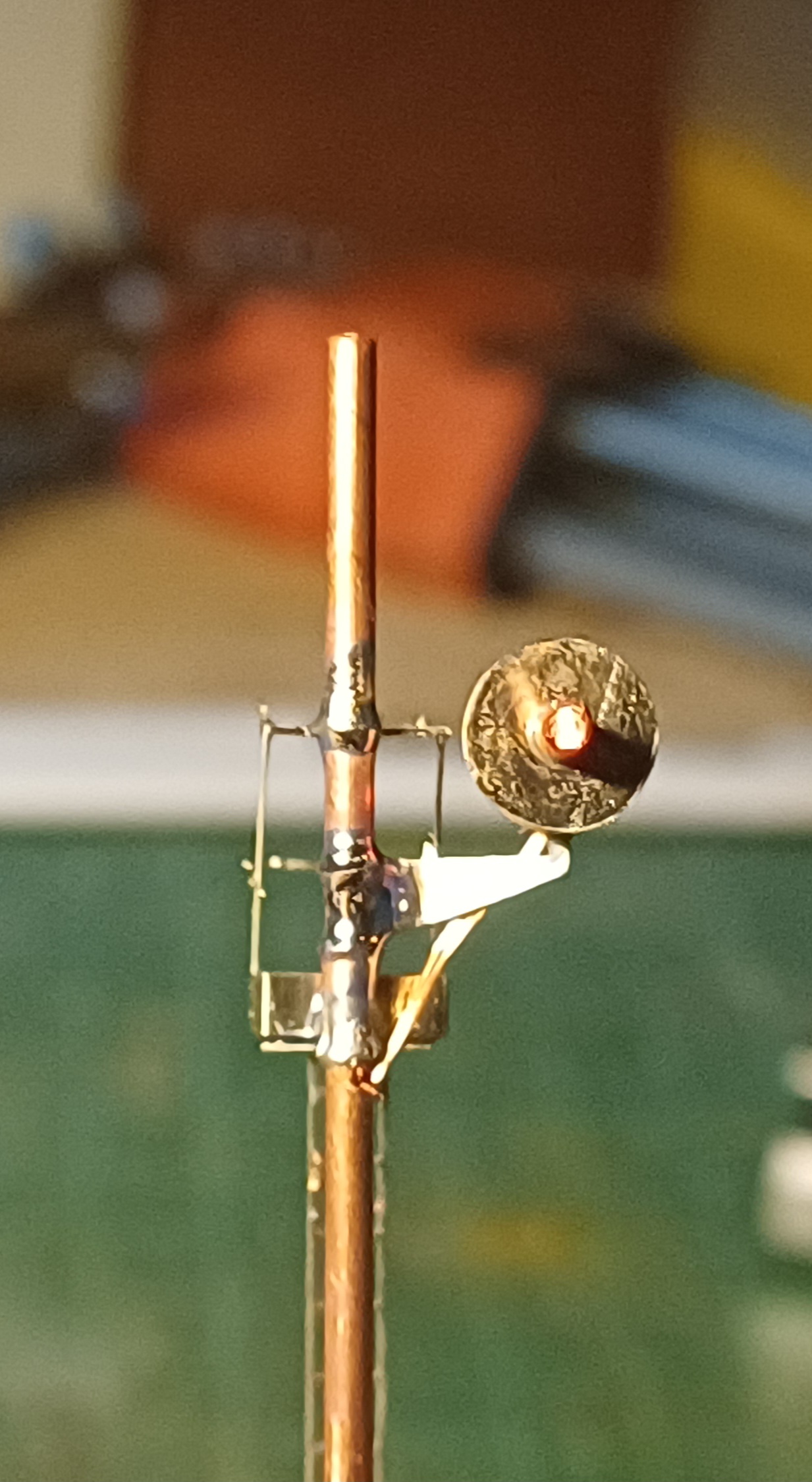

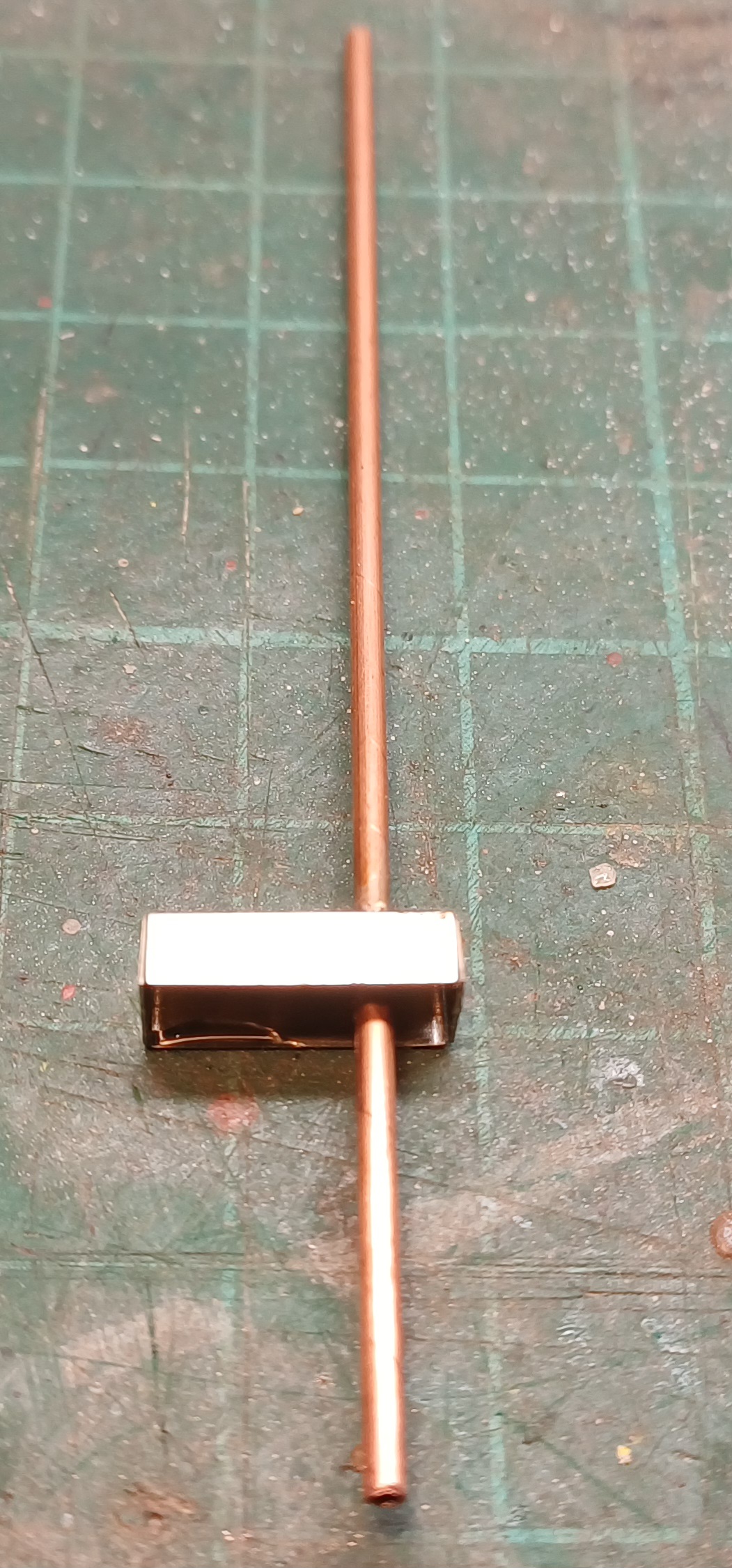

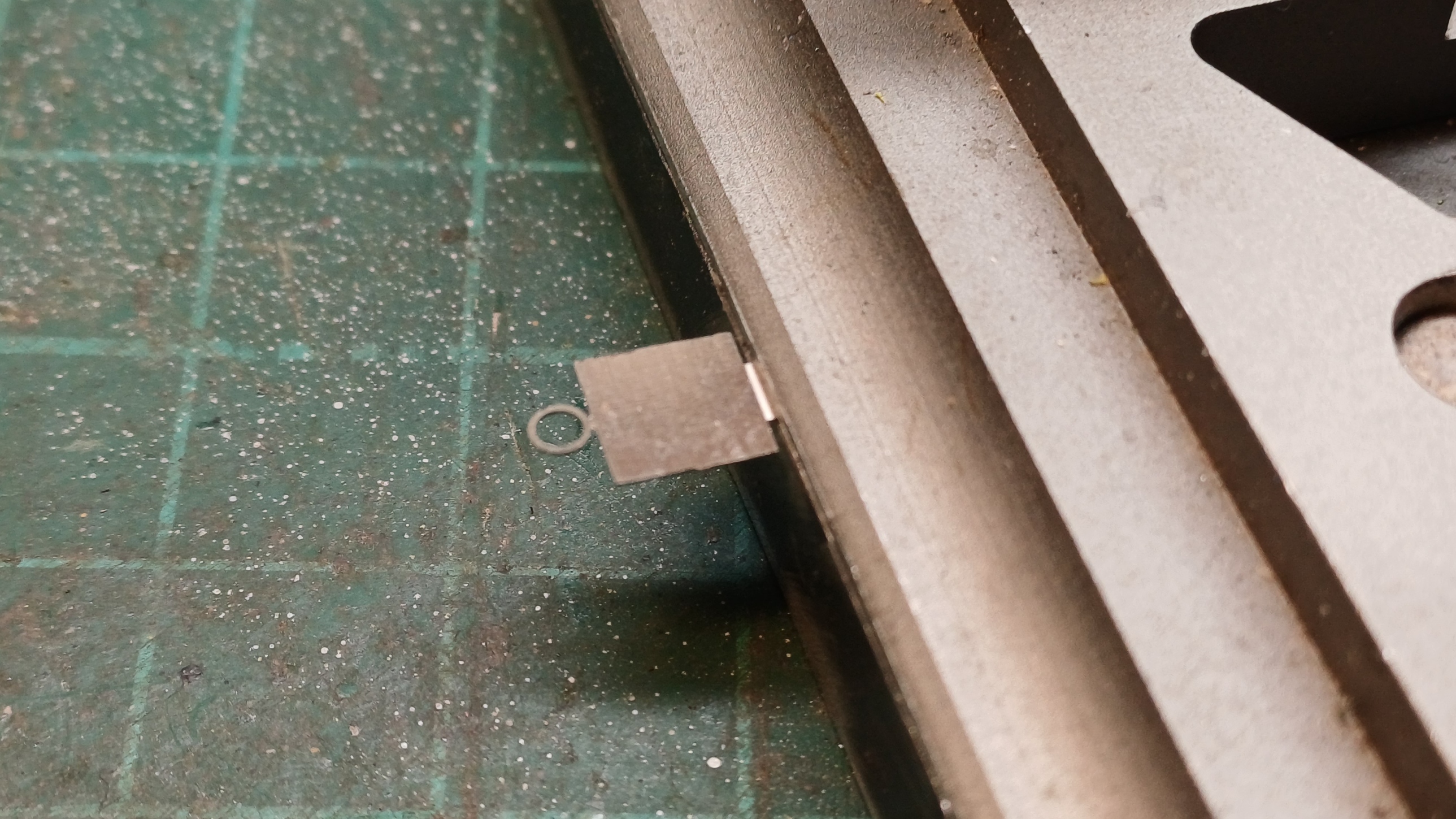

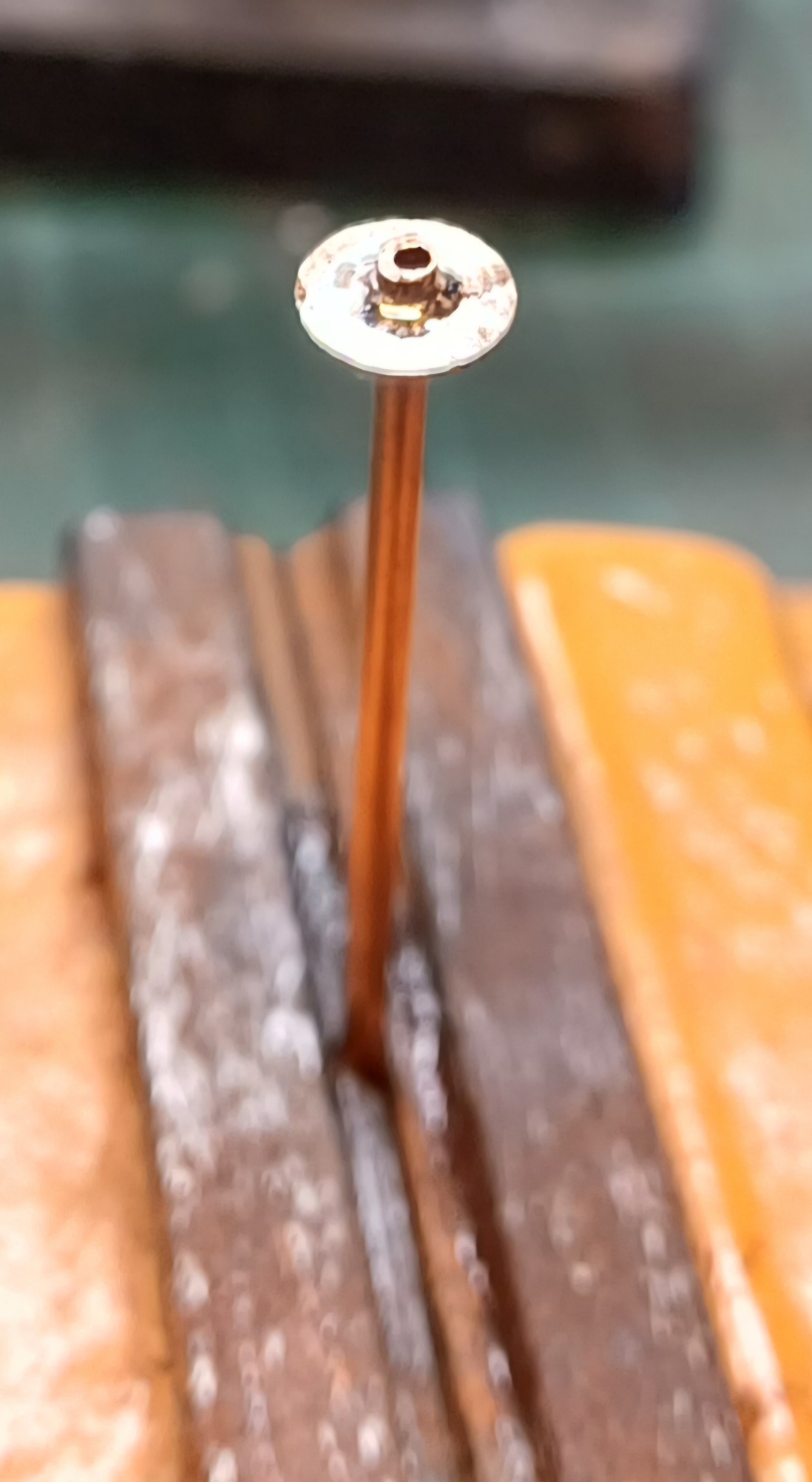

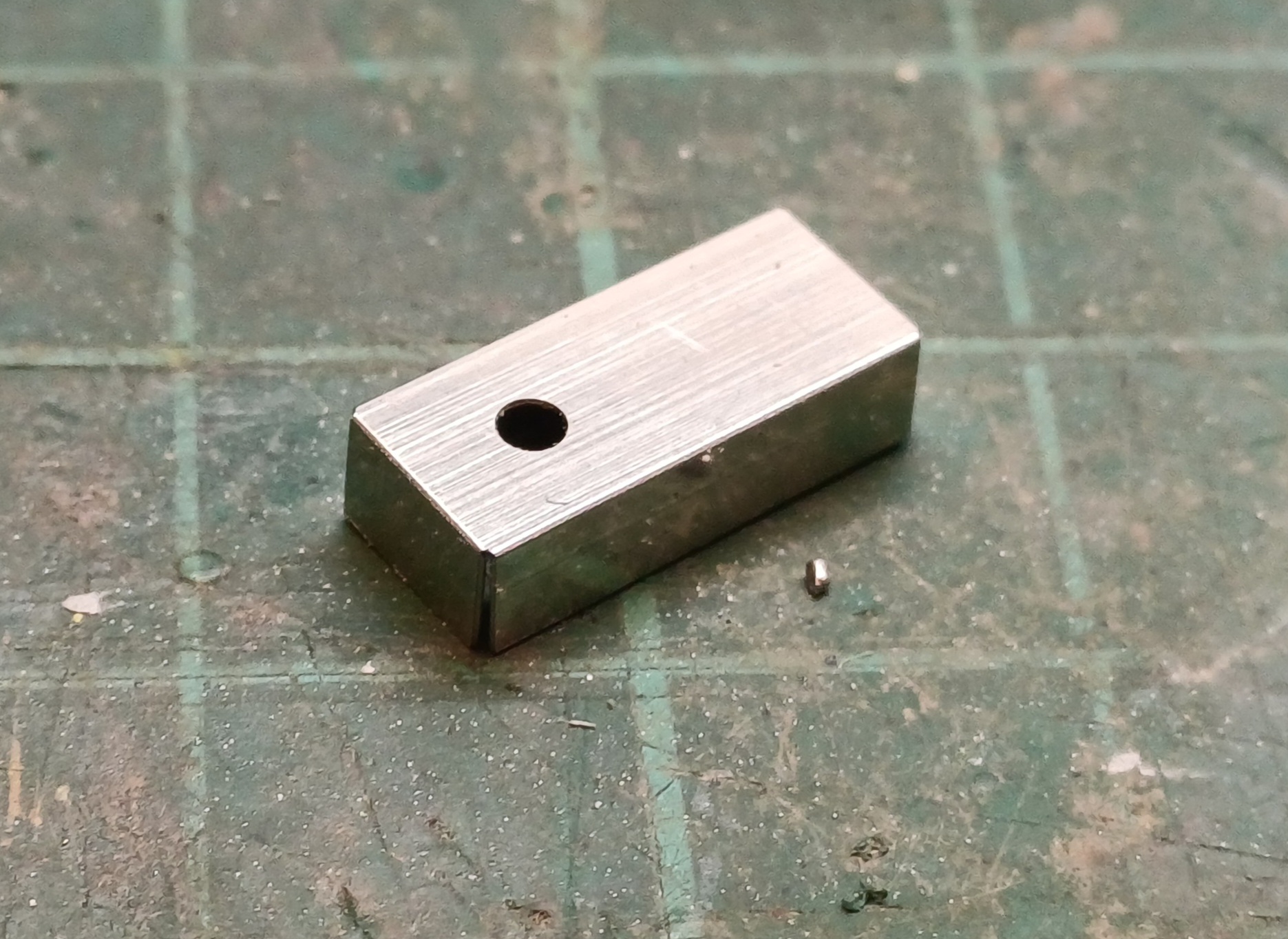

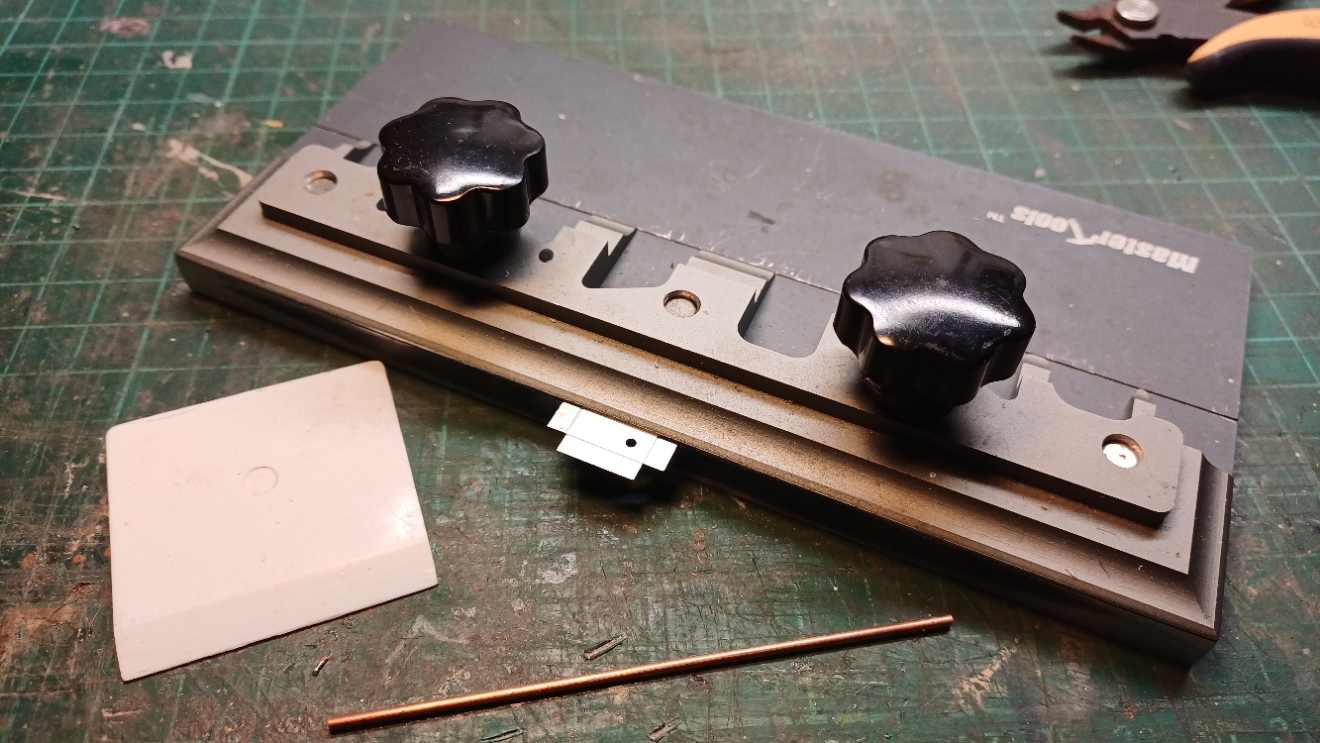

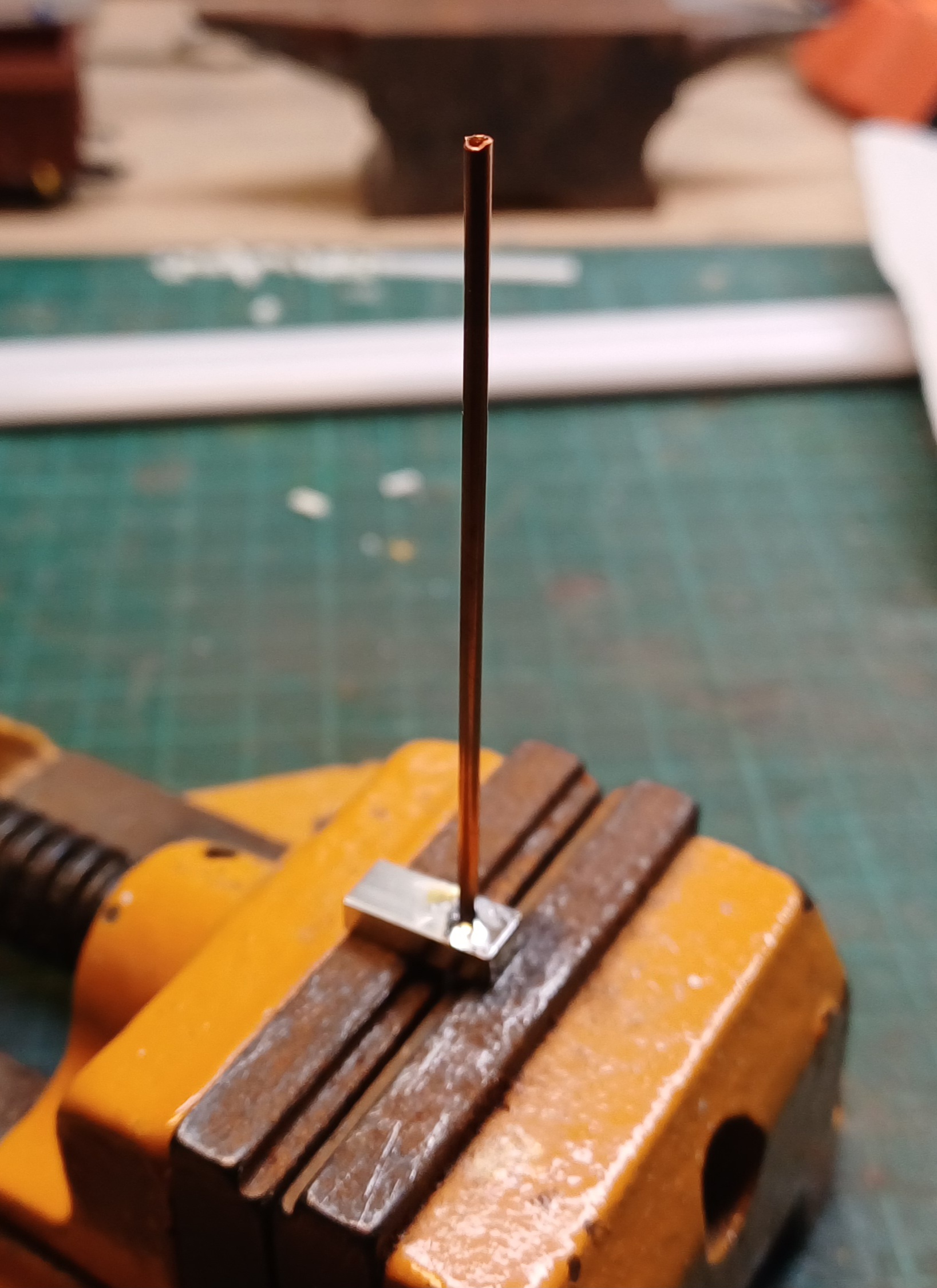

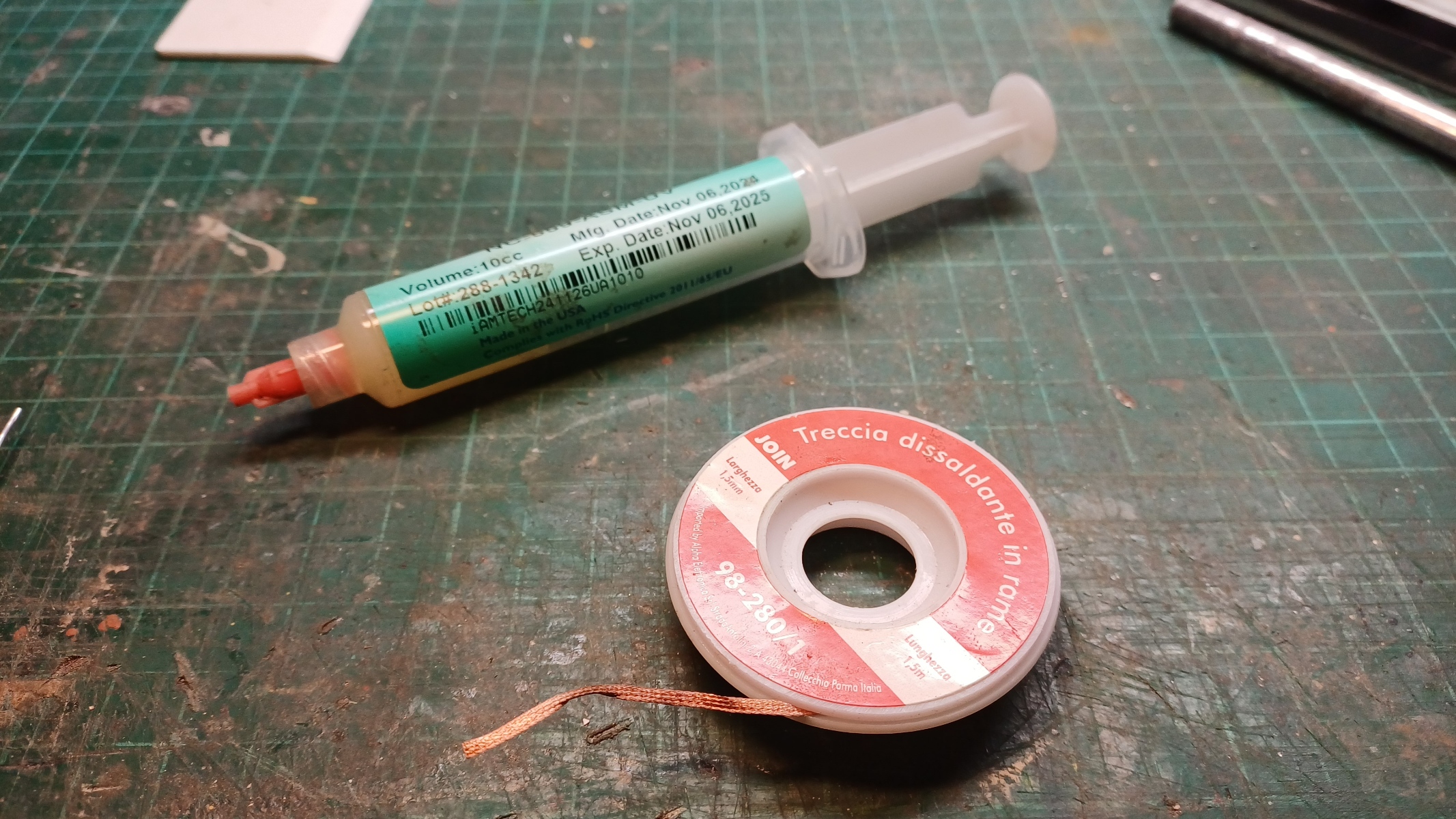

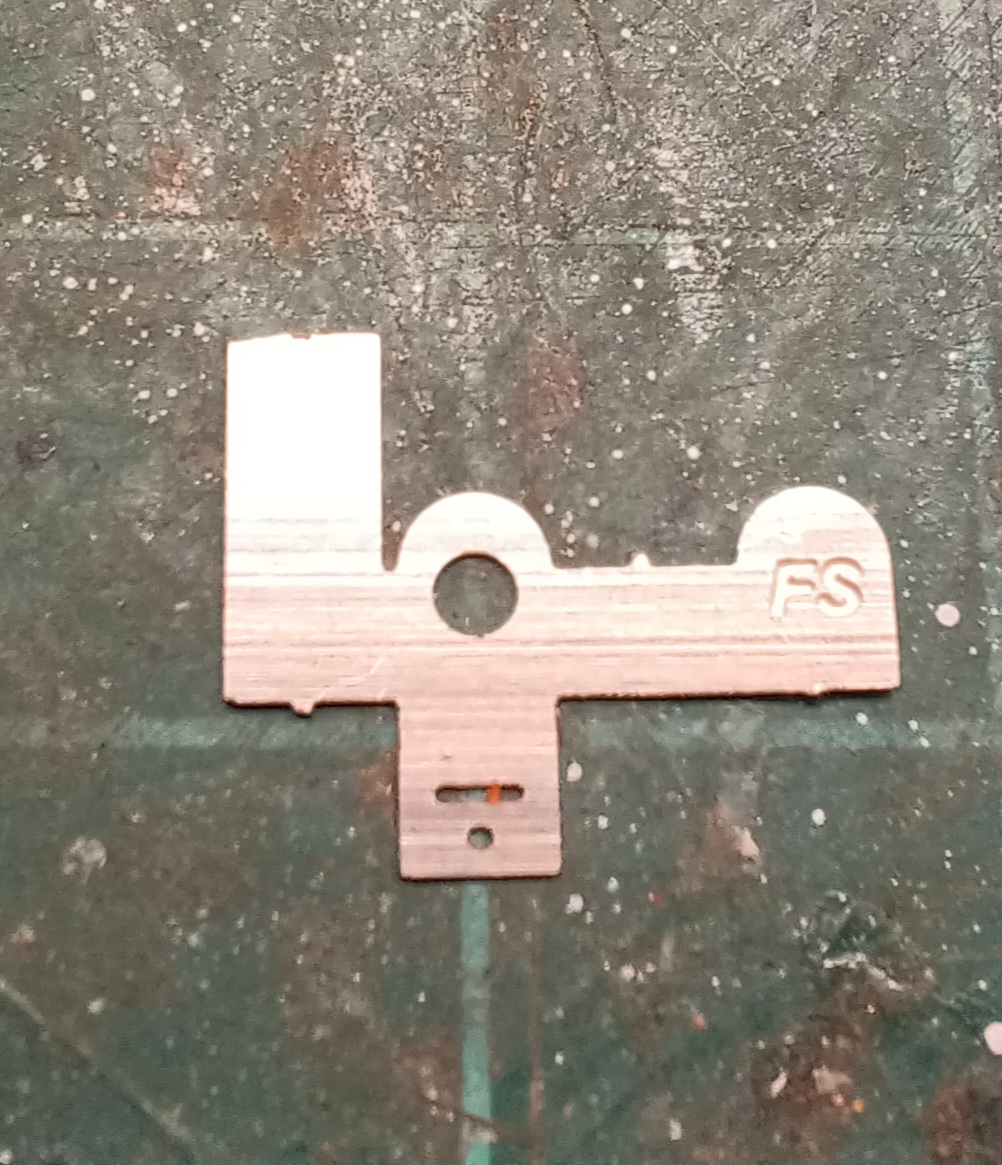

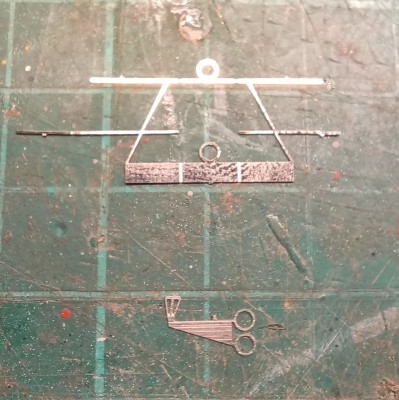

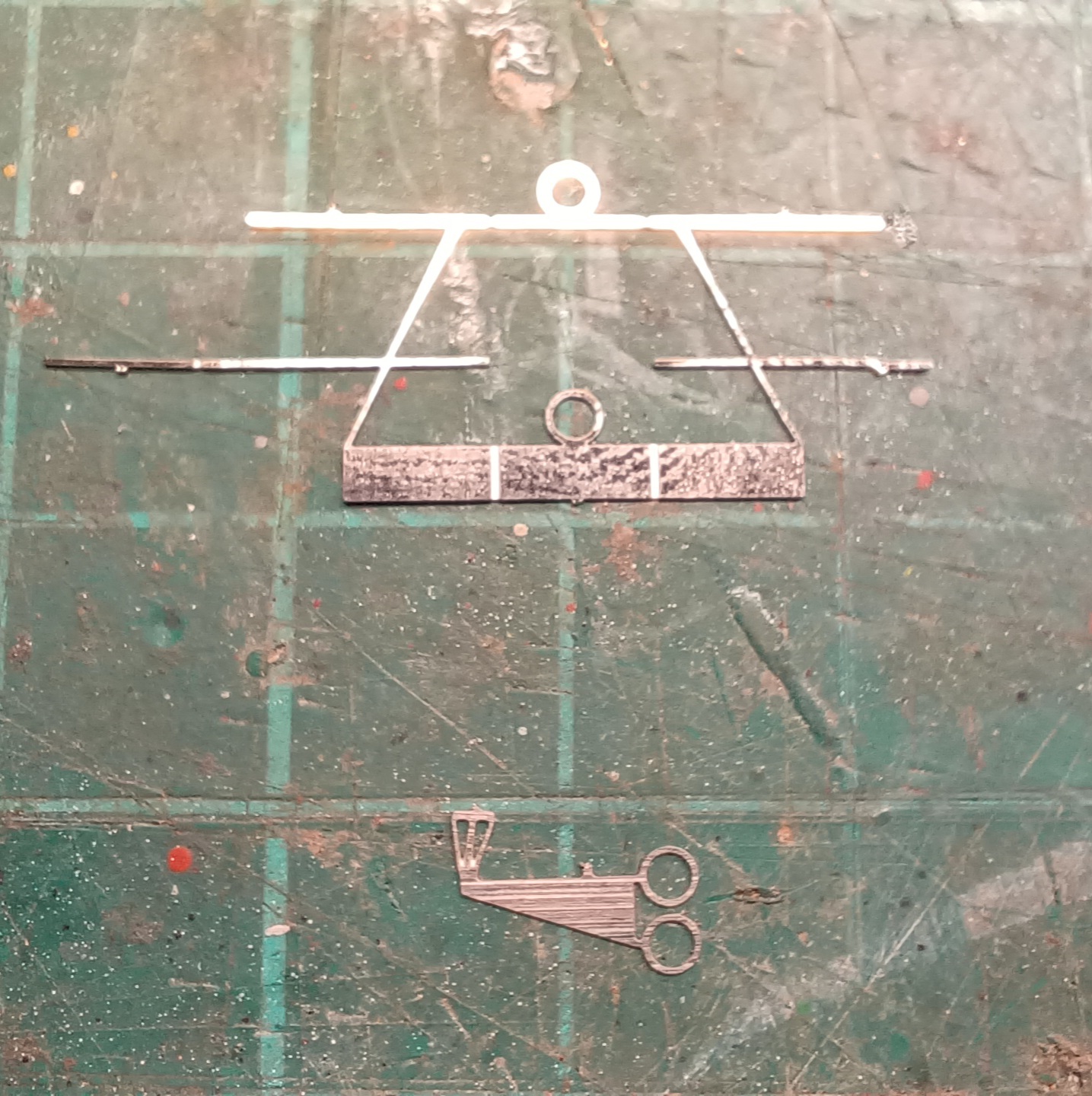

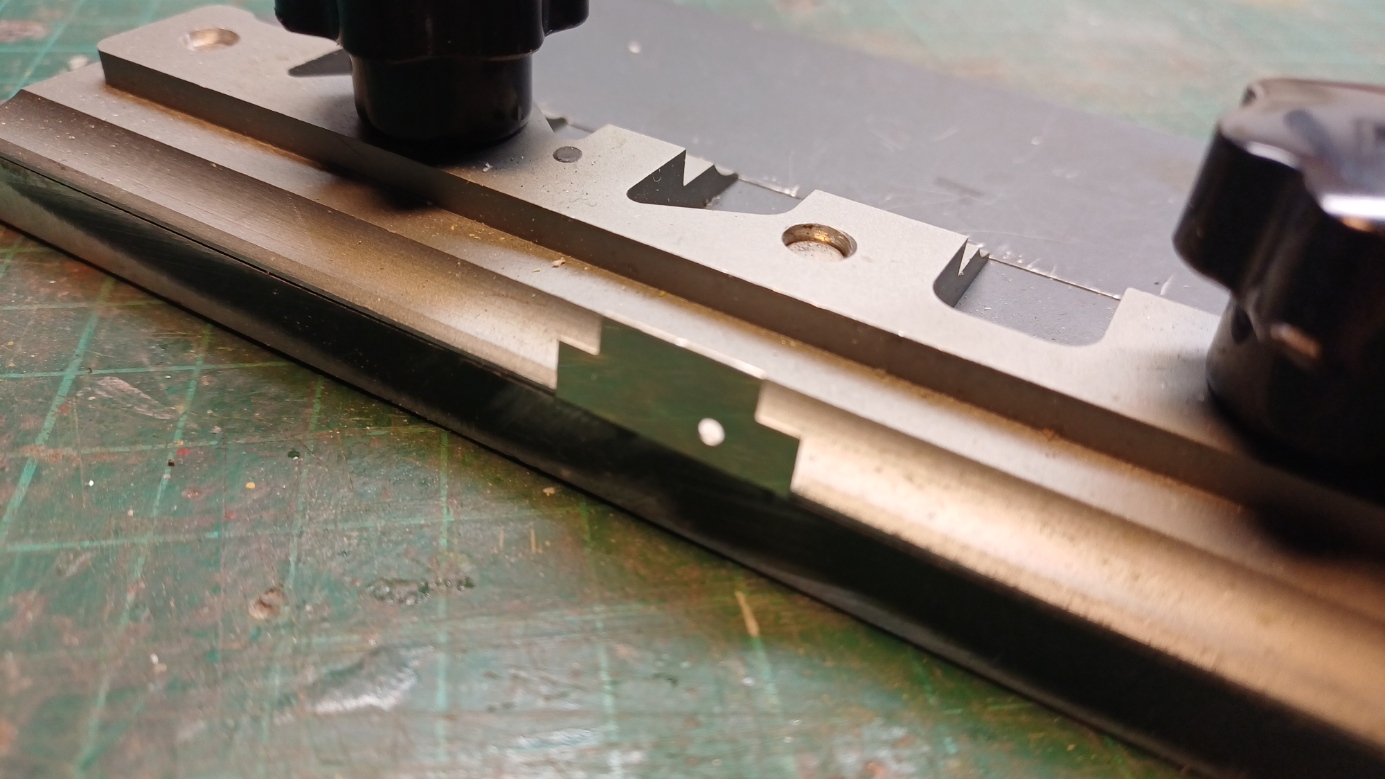

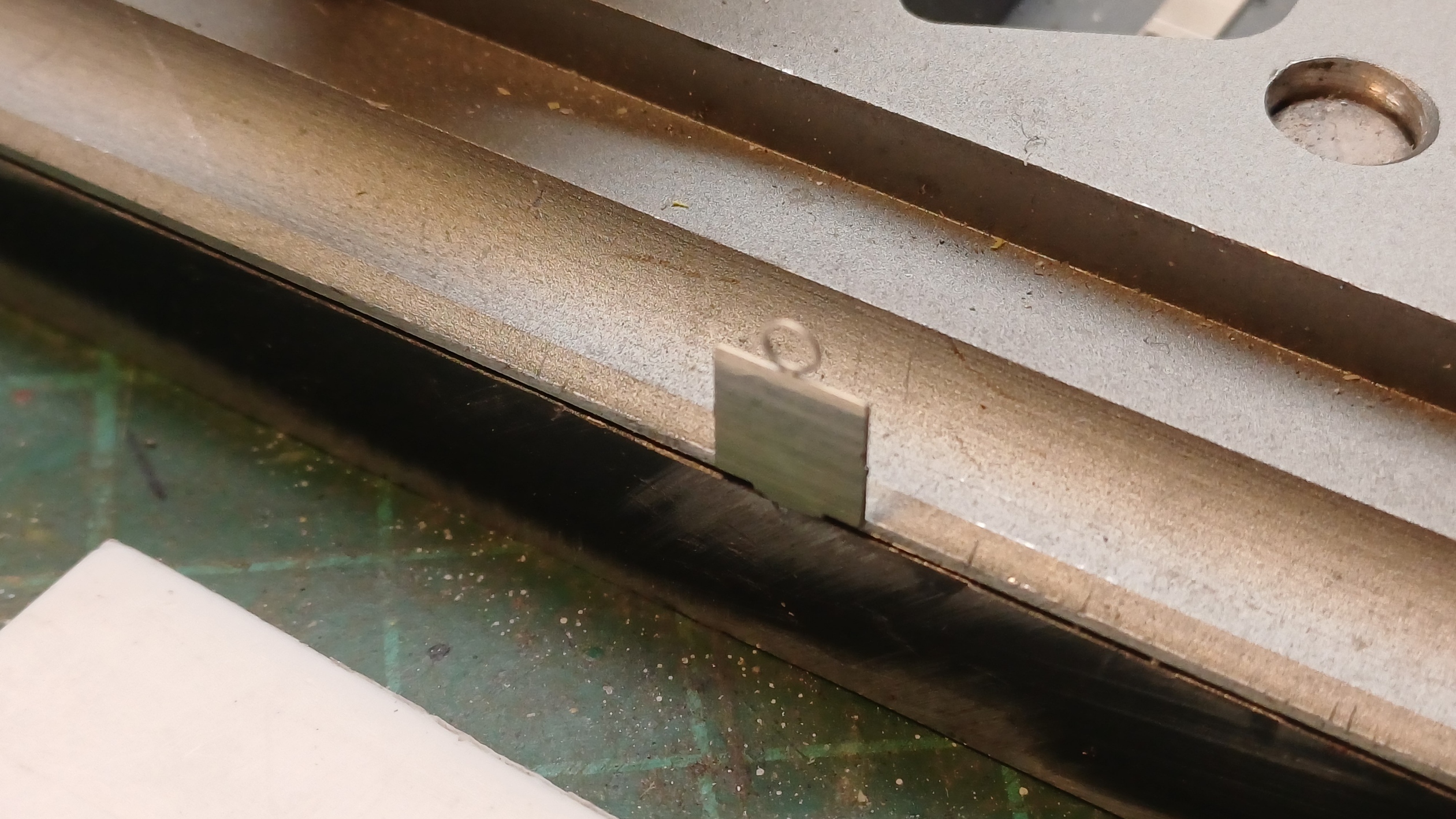

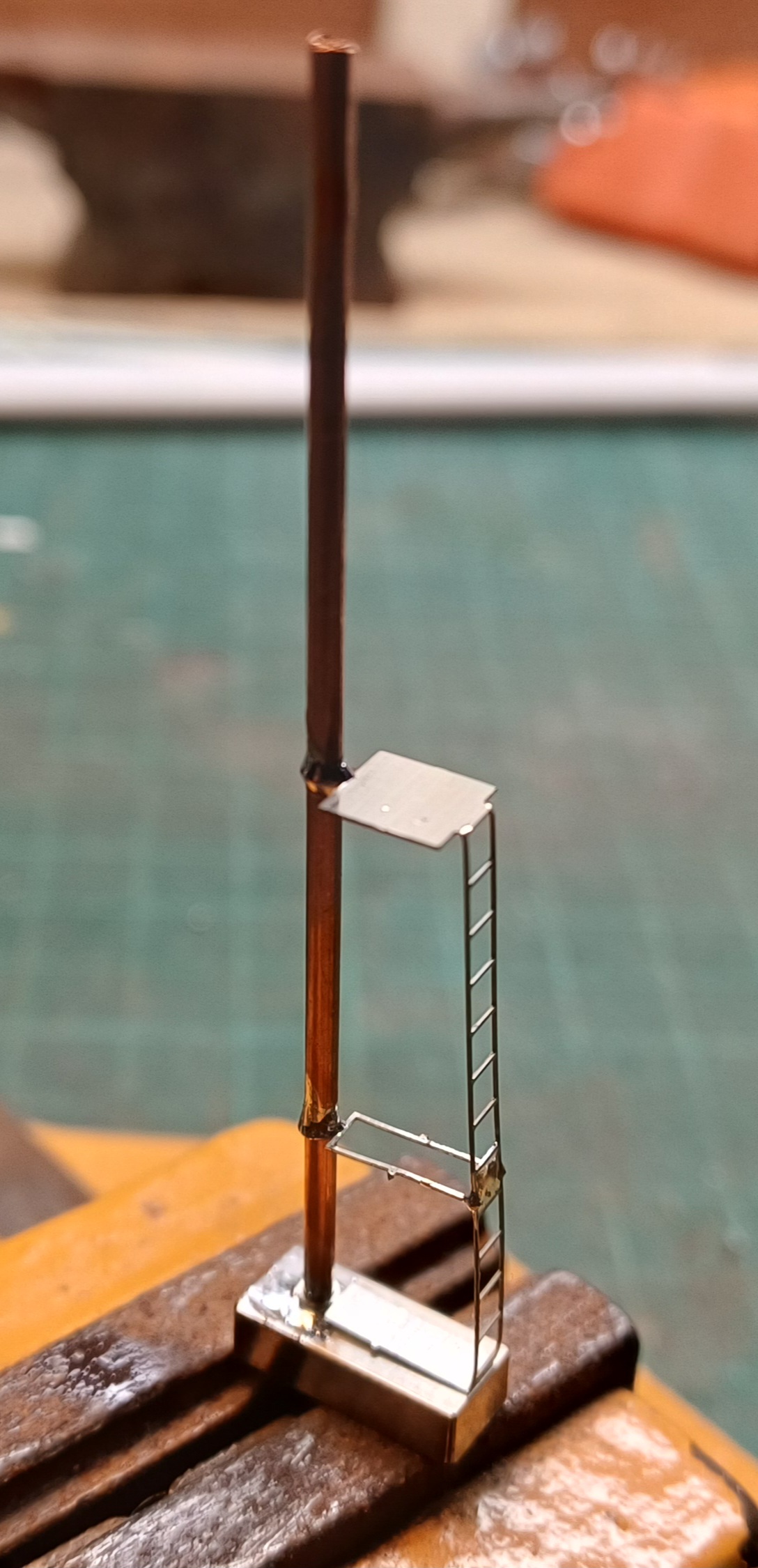

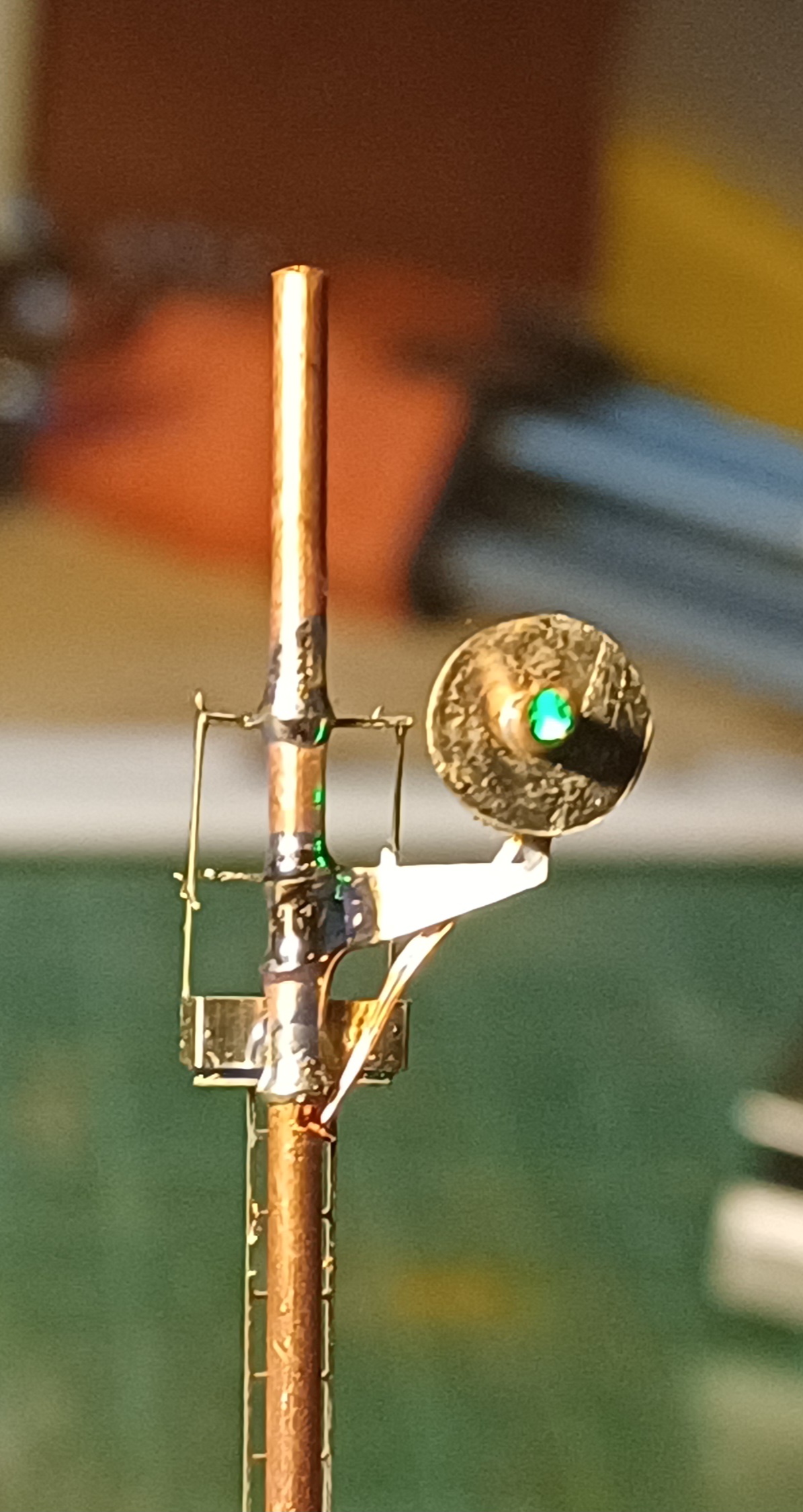

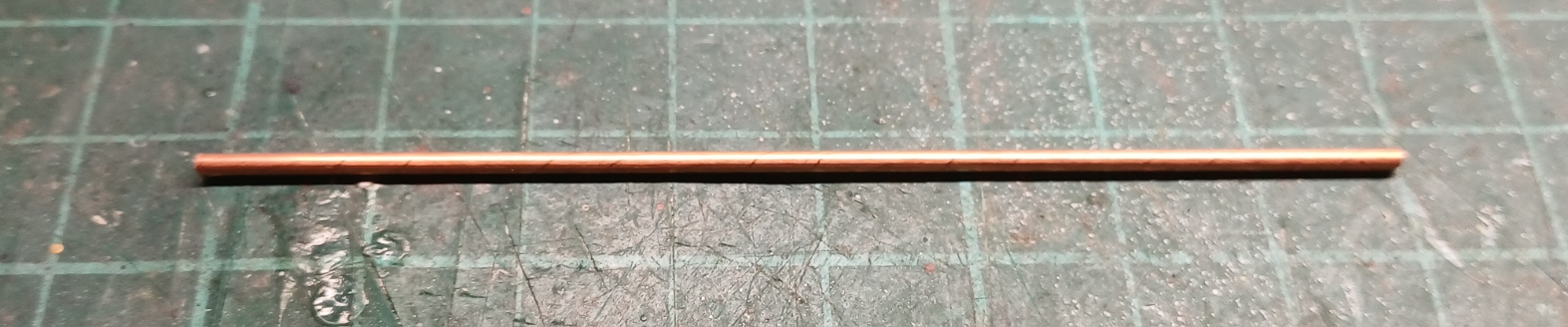

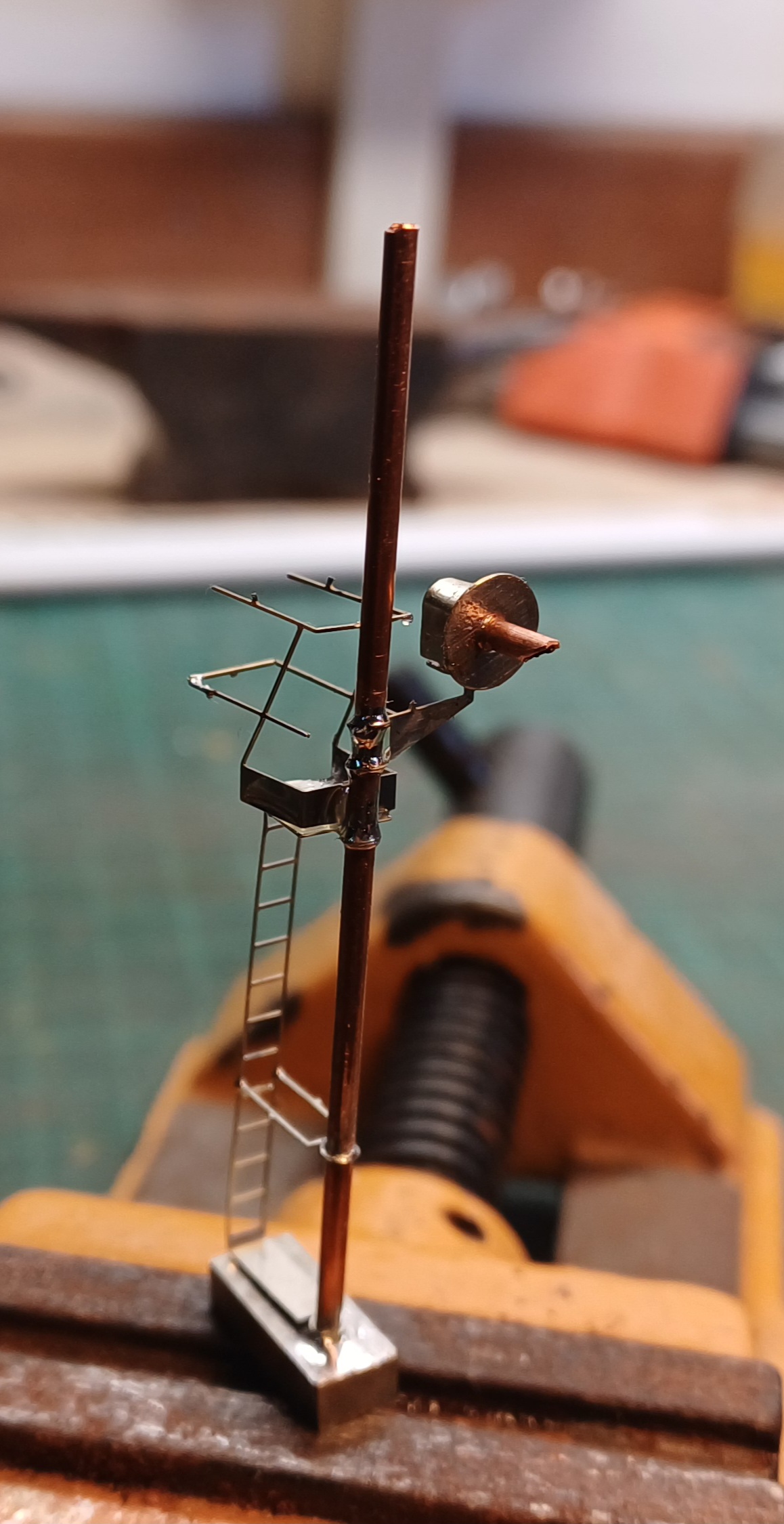

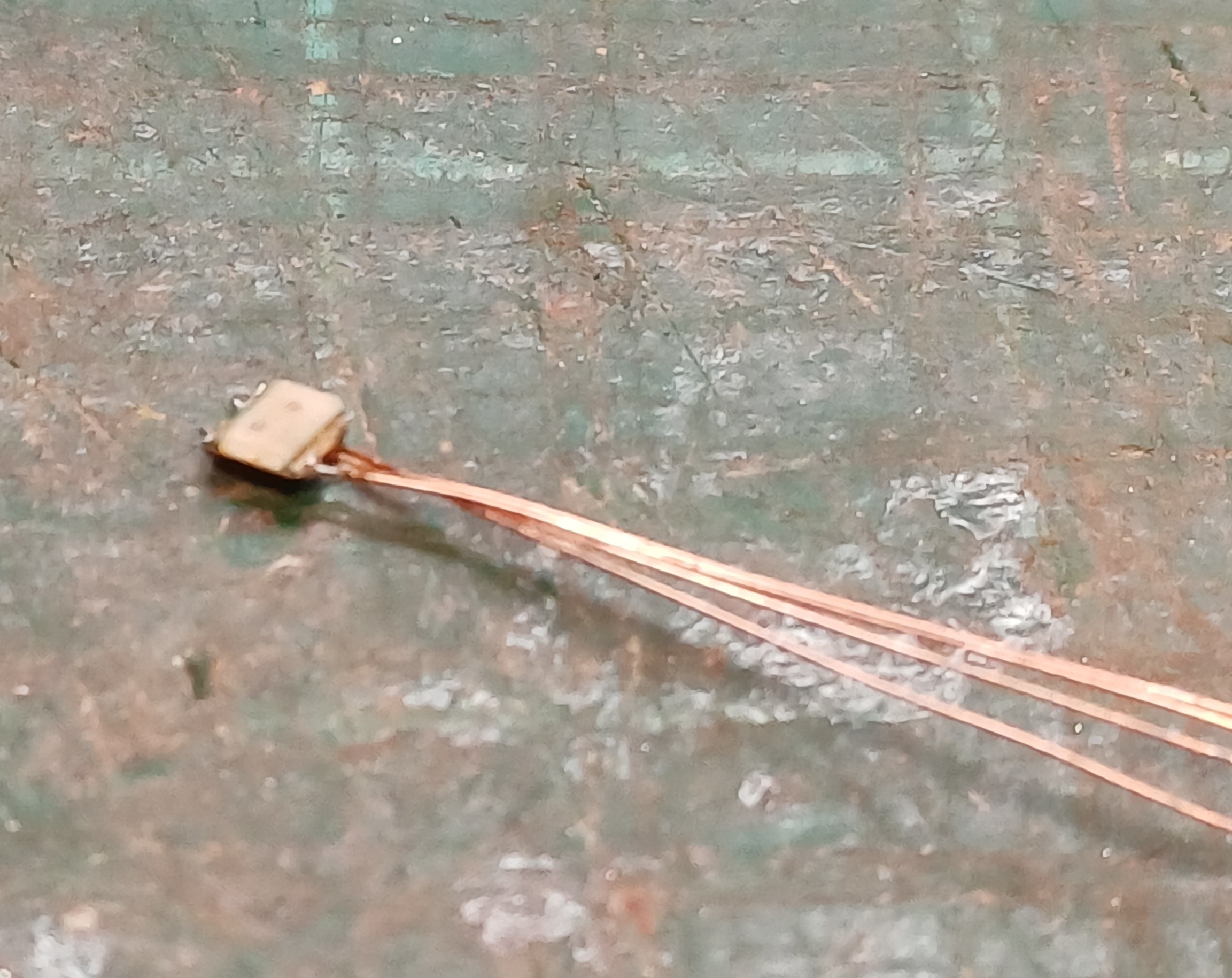

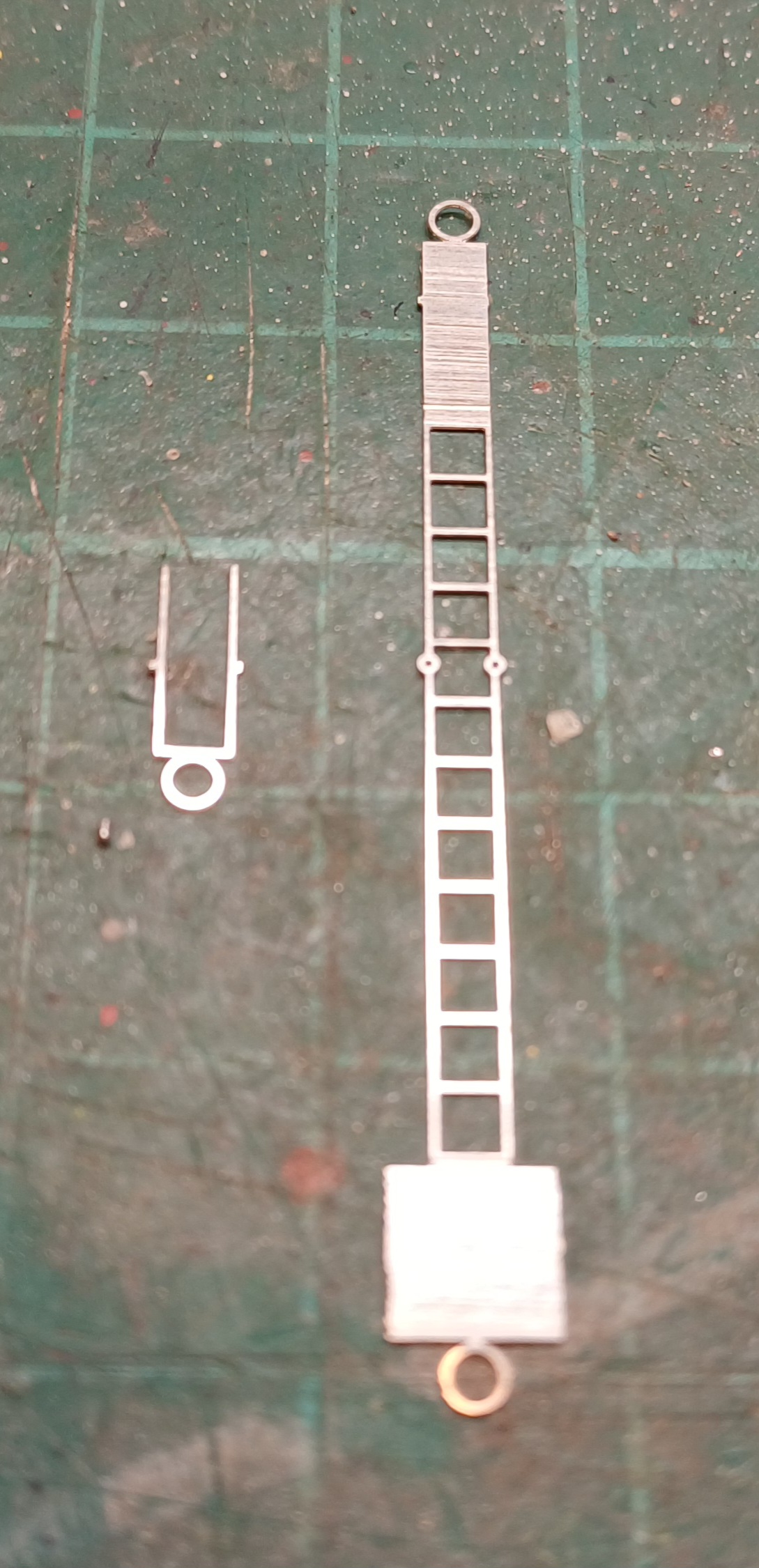

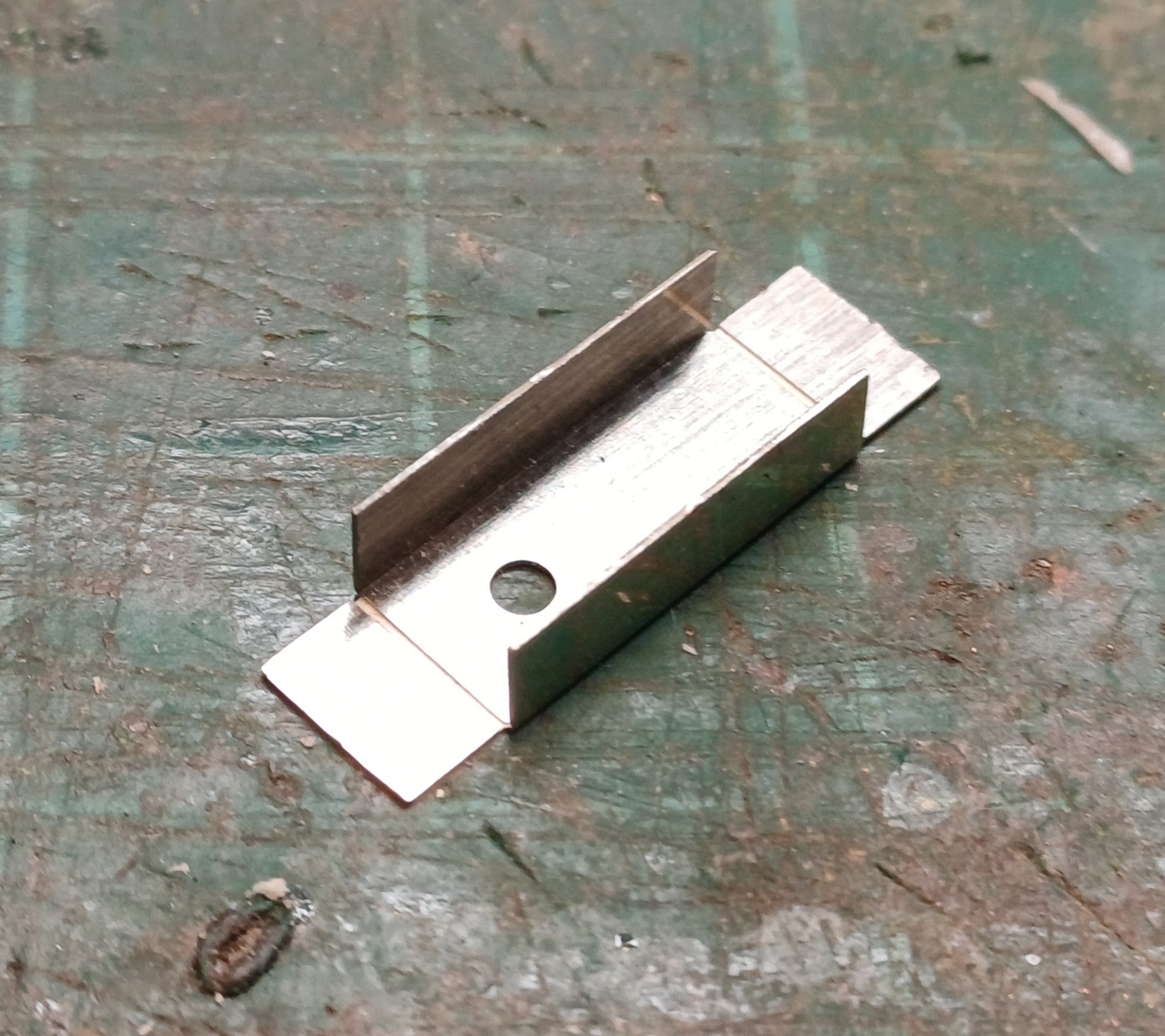

Tutorial fotografico per il montaggio dei segnali:

Per motivi che non conosco, le foto sono pubblicate dall'ultima alla prima (le ho caricate tutte insieme)

Nota dello Staff GasTT: le immagini erano state caricate come allegati senza utilizzare "Inserisci nel testo", per cui phpBB le visualizzava in un ordine non corretto. Abbiamo provveduto a inserirle nel testo e a riordinarle cronologicamente per una migliore leggibilità.

Se lo desideri, puoi fornire un semplice elenco numerato con una breve descrizione di ciascuna immagine (Foto 1, Foto 2, Foto 3, ecc.): lo staff GasTT provvederà ad aggiungerlo al messaggio.

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

[icovr66]

Grazie Ed, ottimo lavoro!

[Edgardo_Rosatti]

Grazie Ed, ottimo lavoro!

Grazie a te Enrico.

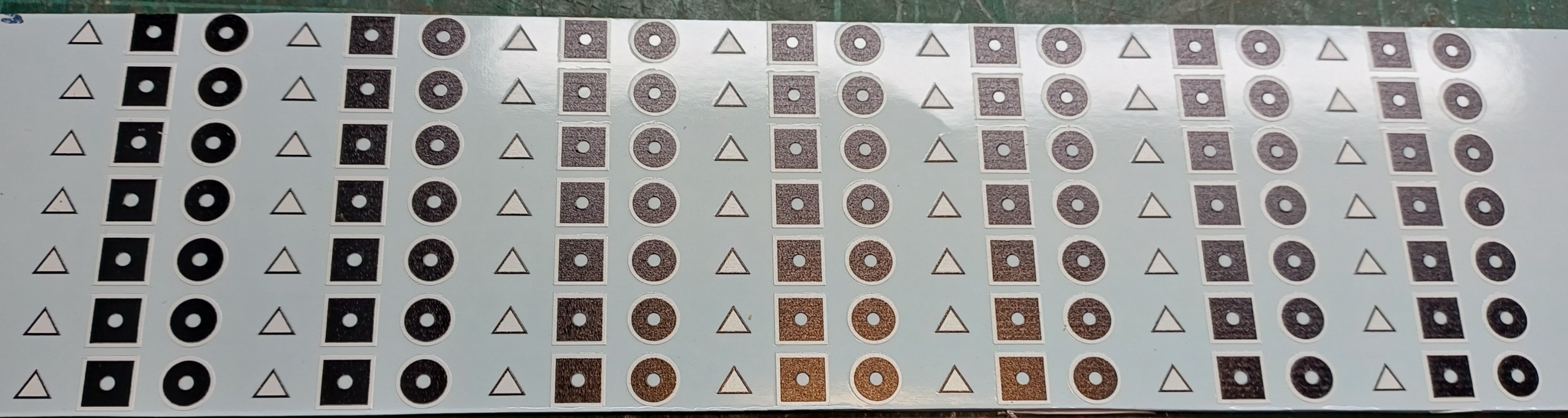

A Novegro, oltre alla lastra sarà disponibile anche il foglio decal:

[Andrea]

Bravo Ed, ti faccio i miei complimenti per l'ottimo lavoro che hai fatto!
Grazie per aver condiviso questo utilissimo tutorial!
