Segnale FS scala TT

[AXEL]

Ecco le decals delle vele in perfetta scala 1:120 fatte realizzare da una azienda grafica a livello professionale.Se siete interessati, ditemelo, che vi dico a chi mi sono rivolto

Certo Alex, è un'informazione che può servire a tuTTi, anche a chi non fa TT.
Posta pure in chiaro.

Carissimo Andrea, mi fa piacere che anche tu stia seguendo il mio post/tutorial sulla costruzione a basso costo di un segnale FS in scala TT.

Ecco il nome dell'azienda:

http://www.fides-grafica.it/prodotti/decalcomanie

Chiedete di Nicola.E' bravissimo e gentilissimo, oltre che molto molto paziente con noi modellisti.Devo dire che io l'ho stressato moltissimo tempo fa

[Egidio]

Bene Alex, vedo con piacere che il lavoro procede alla grande ! Saluti. Egidio.

[filipo1]

come sempre ottimo lavoro




ho letto il sito per le decal ma l'immagine devi mandarla tu già in scala?

[AXEL]

Bene Alex, vedo con piacere che il lavoro procede alla grande ! Saluti. Egidio.

Grazie amico mio

come sempre ottimo lavoro




ho letto il sito per le decal ma l'immagine devi mandarla tu già in scala?

L'immagine, puoi anche fartela fare da loro.Naturalmente gli devi inviare le misure precise di ciò che vuoi, oppure se sei pratico di programmi di grafica, puoi ricreare tu stesso le decals che ti necessitano e poi gli invii l'immagine nel formato che loro richiedono.


Grazie per i complimenti

[AXEL]

Il lavoro va avanti.Mio figlio si è addormentato da poco ed io posso dedicarmi al mio hobby

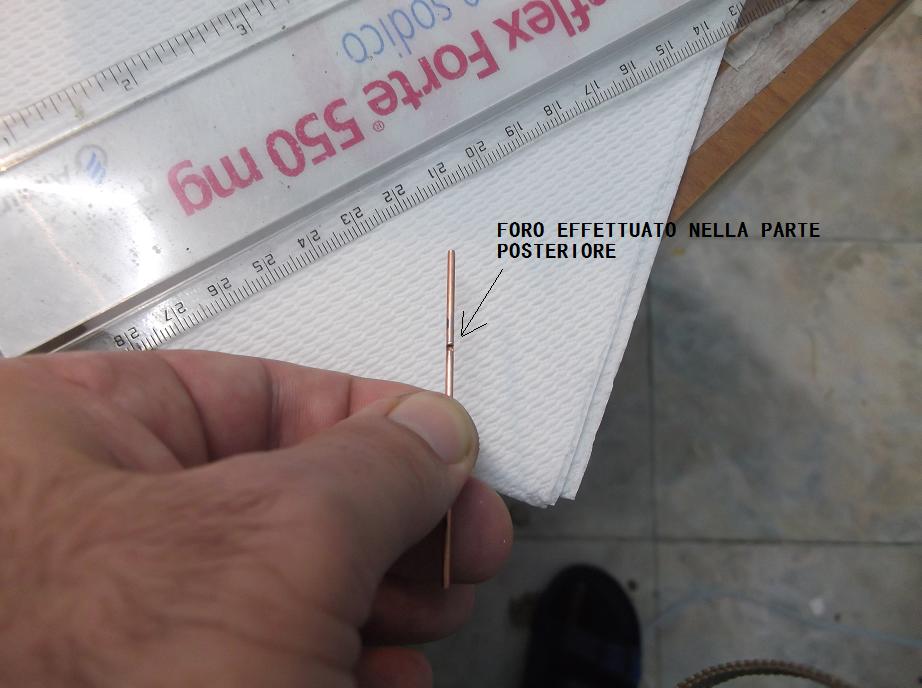

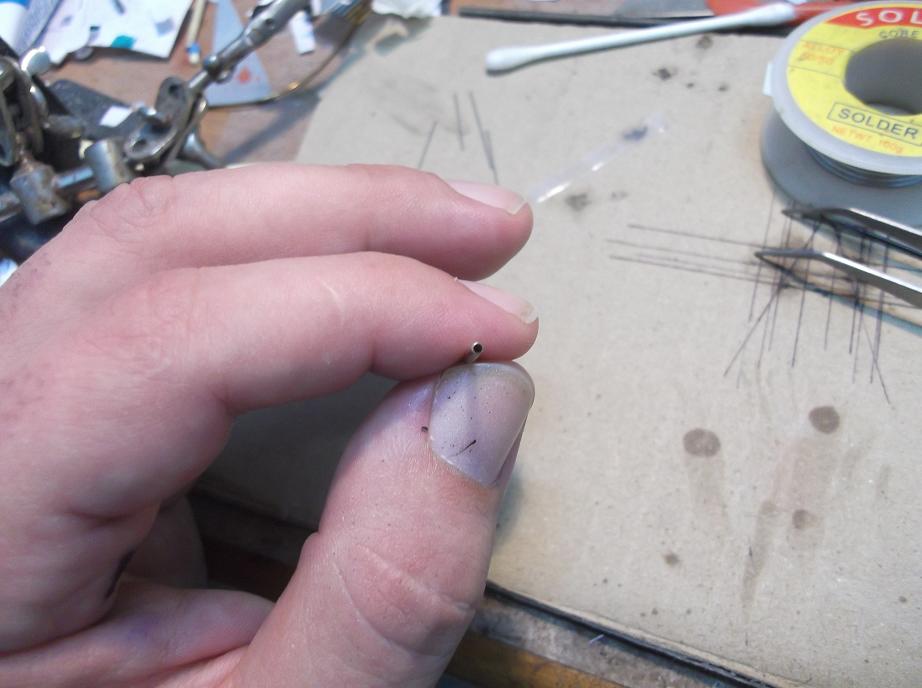

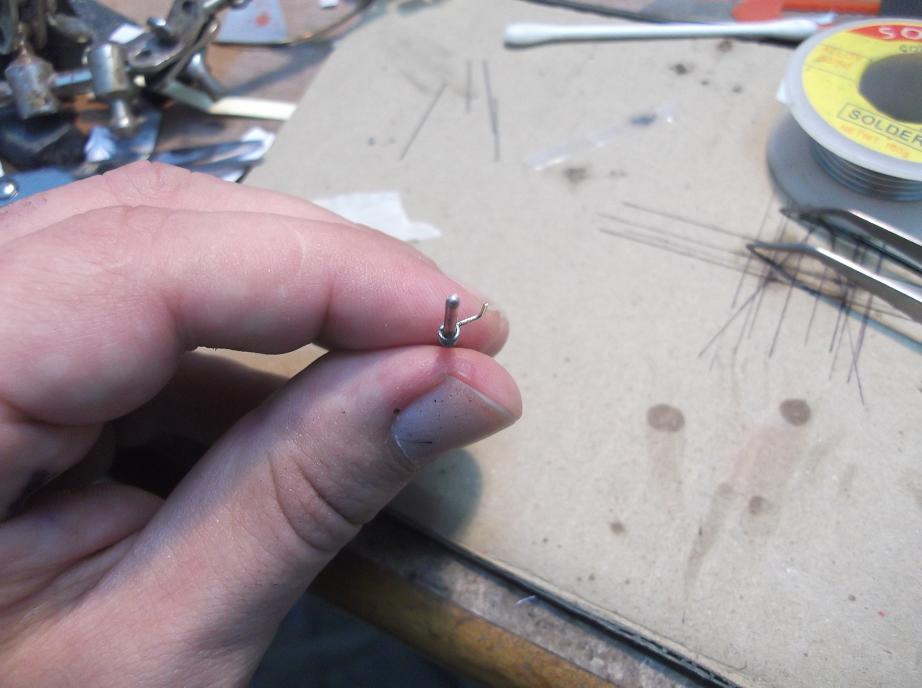

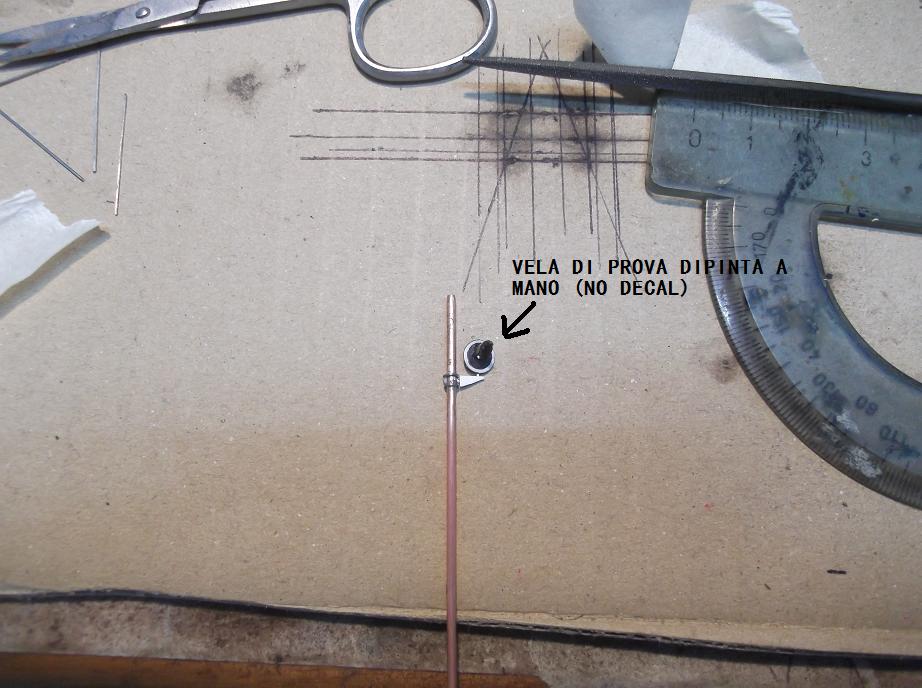

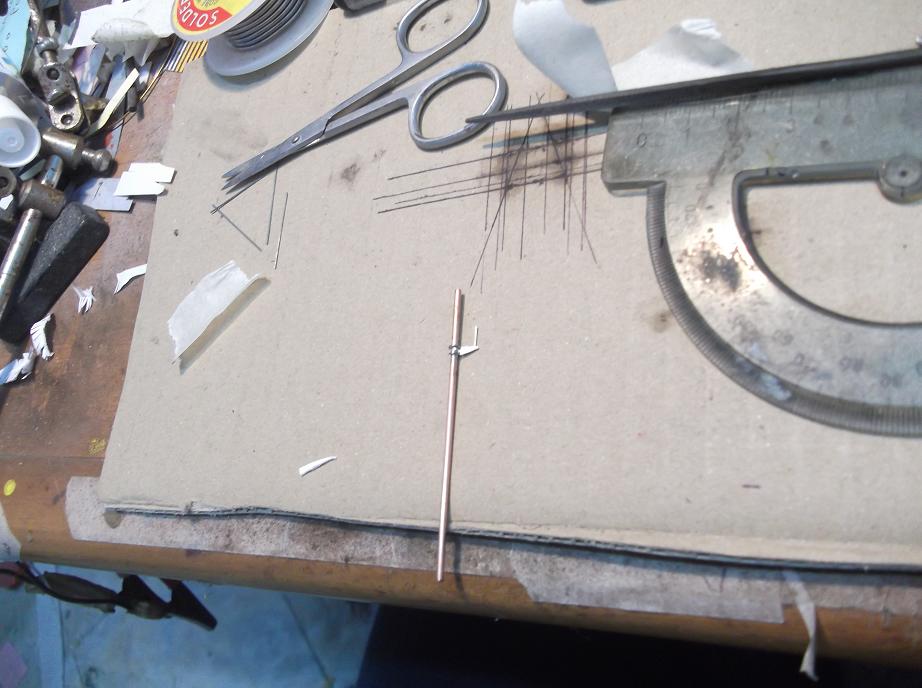

Ho tagliato a misura il tubetto di rame.Ho eseguito il foro sul retro anzichè sul fianco,come purtroppo vedo spesso fare su molte riproduzioni commerciali.A mio modo di vedere è antiestetico e irrealistico vedere un buco sul fianco del palo nel quale si inserisce il filo elettrico.Nella realtà i cavi elettrici scorrono sul retro in un tubo cavo di diametro assai inferiore del diametro del palo portante (pieno e non cavo,quindi andrà chiuso anche il foro in alto).Naturalmente questo particolare verrà anch'esso riprodotto.

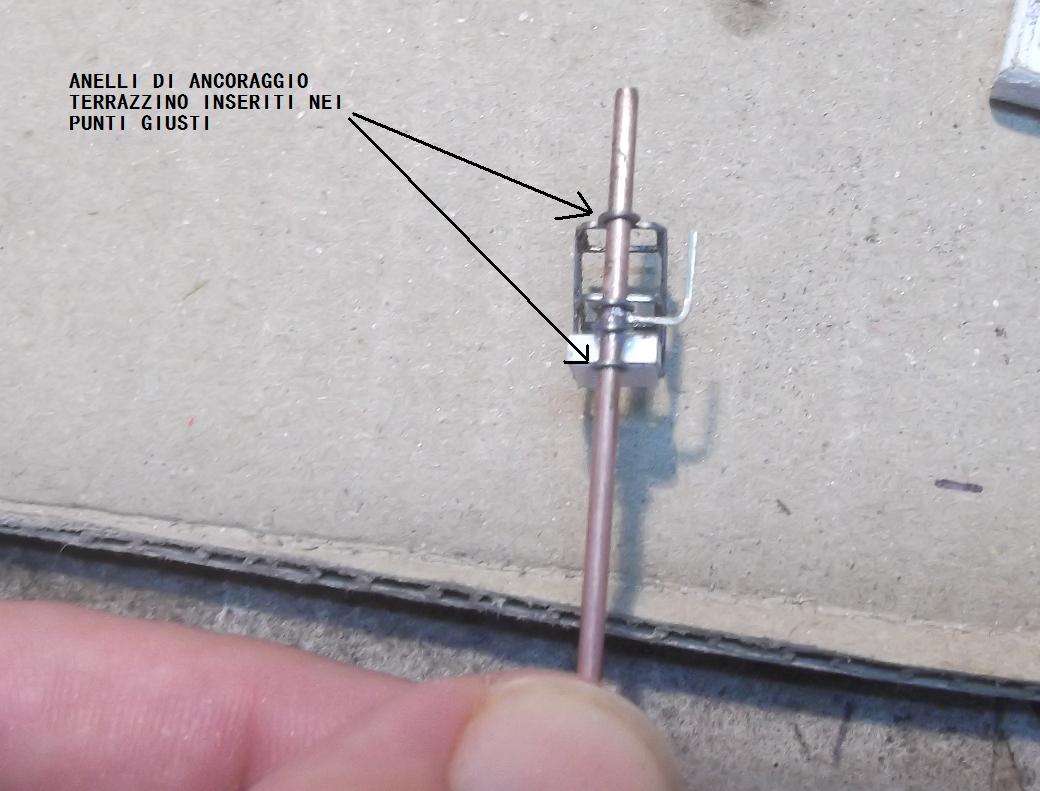

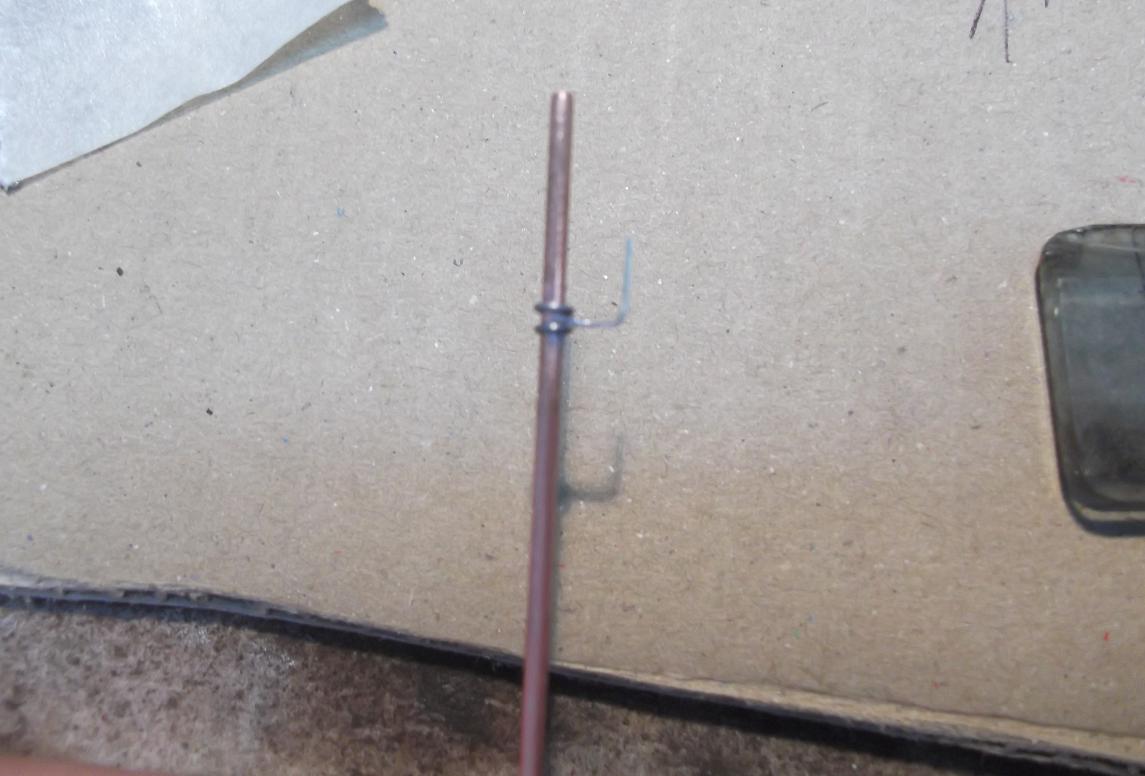

Ho realizzato la mensola utilizzando un reoforo saldato al palo e due pezzettini di plasticard.

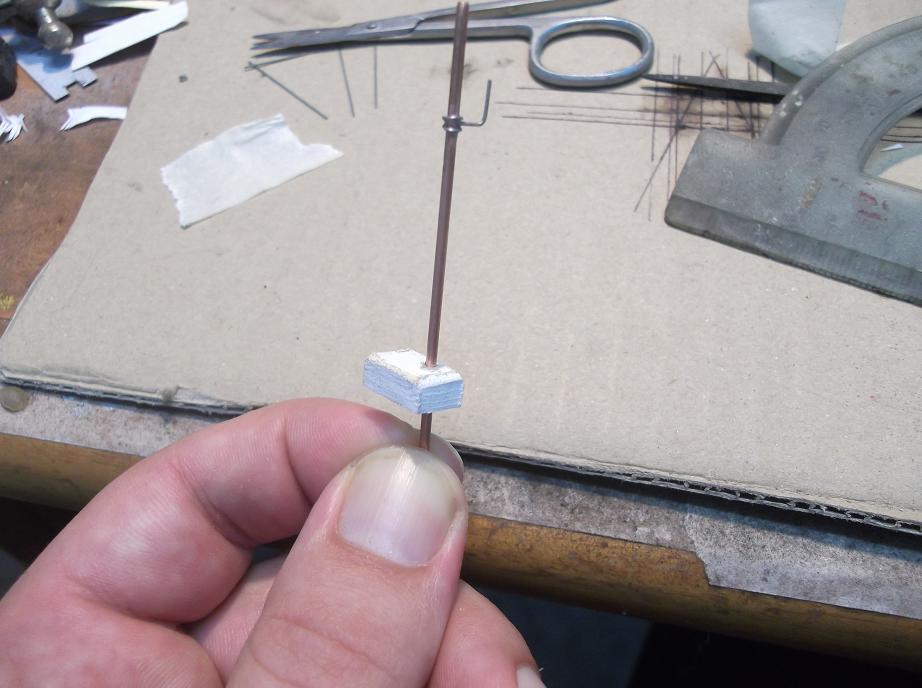

Il plinto di fondazione l'ho fatto sagomando del forex.Il plinto è volutamente alto (spessore) perchè i segnali verranno piazzati in piena linea e non in stazione.Infatti di solito i plinti bassi (anche perchè incassati) si trovano in stazione, mentre i plinti alti si trovano in piena linea, quindi sarebbe stato uno sbaglio riprodurre un plinto basso e per un maggior realismo ho scelto questa procedura.

Immagine:

133 KB

Immagine:

155,98 KB

Immagine:

158,02 KB

Immagine:

169,78 KB

Immagine:

160,16 KB

Immagine:

162,36 KB

Immagine:

146,72 KB

[adobel55]

Bene il lavoro prosegue benissimo
Solo una domanda, il reforo non è un po' morbido e in uso si può piegare?
Ciao
Adolfo

[AXEL]

Bene il lavoro prosegue benissimo
Solo una domanda, il reforo non è un po' morbido e in uso si può piegare?
Ciao
Adolfo

Grazie Adolfo
Il reoforo è morbido se lasciato lungo.Così corto è più resistente.Ho scelto il reoforo per una maggiore conducibilità elettrica,visto che un filo dei led sarà saldato ad esso

[AXEL]

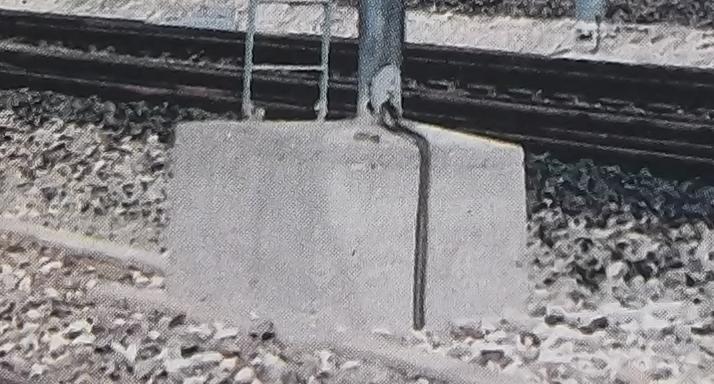

Per completezza di informazione inserisco una foto di un vero plinto alto.



Immagine:

141,9 KB

[Egidio]

Geniale, hai una manualita' spaventosa !! Saluti. Egidio.

[FRANCO]

Bel lavoro Axel sto provando anch'io a fare qualcosa che postero' in breve non certo ai tuoi livelli l'unica cosa che mi permetto di aggiugere al posto del filo che usi tu per i terrazzini io sto usando i fili della sommerfieldt che vendono in confezioni da 50 pezzi da 0,4 che usero' anche per la linea aerea sono piu' rigidi e si piegano a 90 gradi molto bene .

[AXEL]

Bel lavoro Axel sto provando anch'io a fare qualcosa che postero' in breve non certo ai tuoi livelli l'unica cosa che mi permetto di aggiugere al posto del filo che usi tu per i terrazzini io sto usando i fili della sommerfieldt che vendono in confezioni da 50 pezzi da 0,4 che usero' anche per la linea aerea sono piu' rigidi e si piegano a 90 gradi molto bene .

Grazie Franco.Ottima idea.Se vuoi posta pure qui il link dei fili sommerfieldt

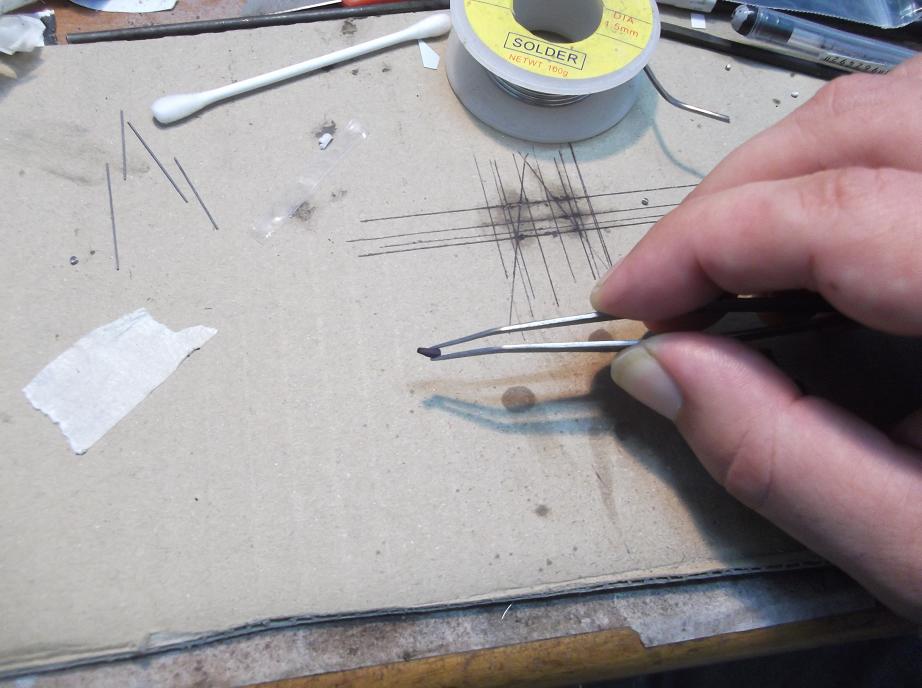

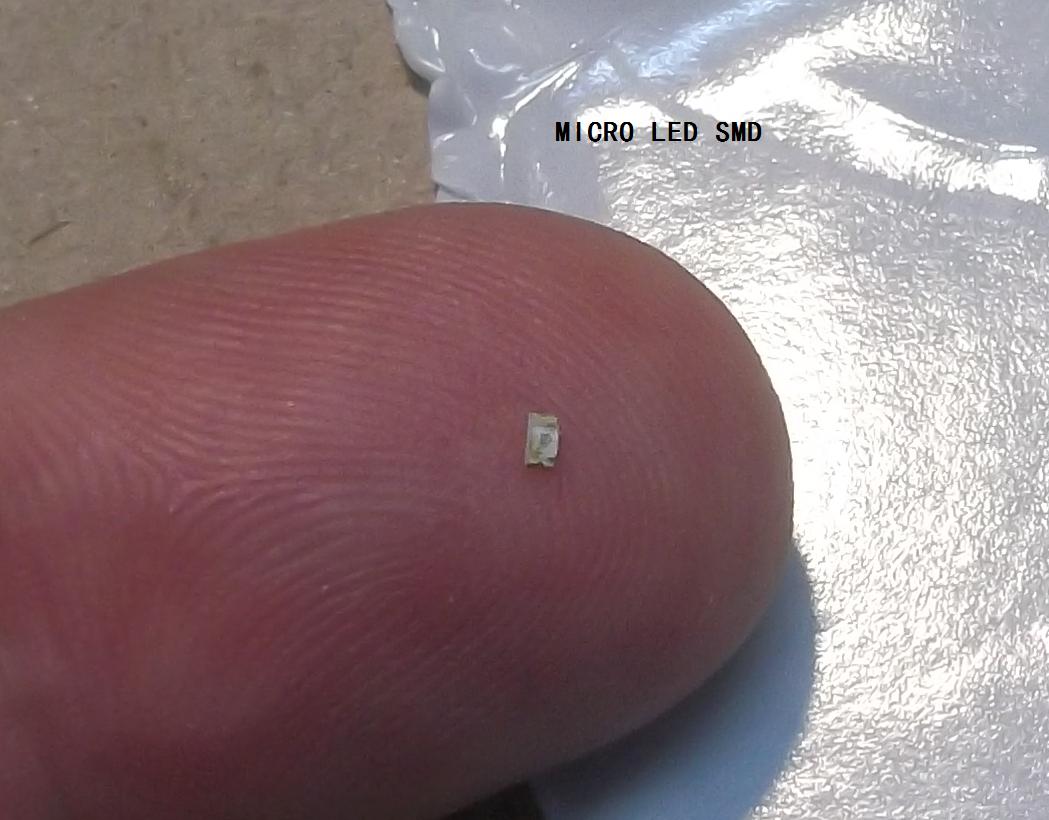

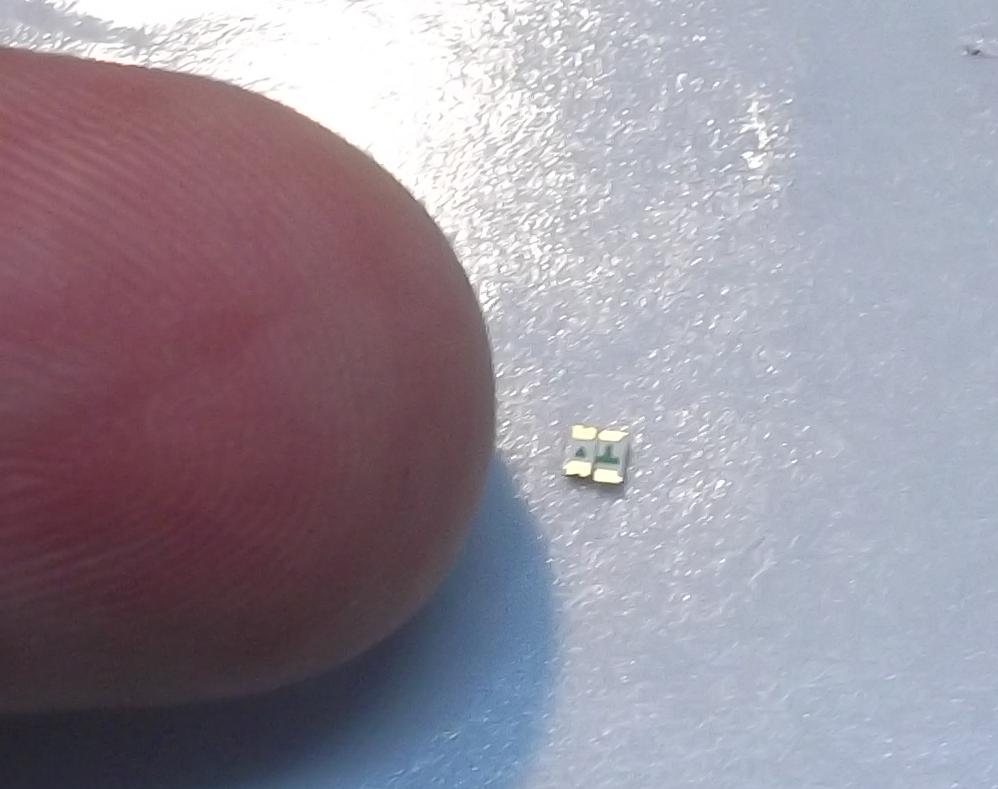

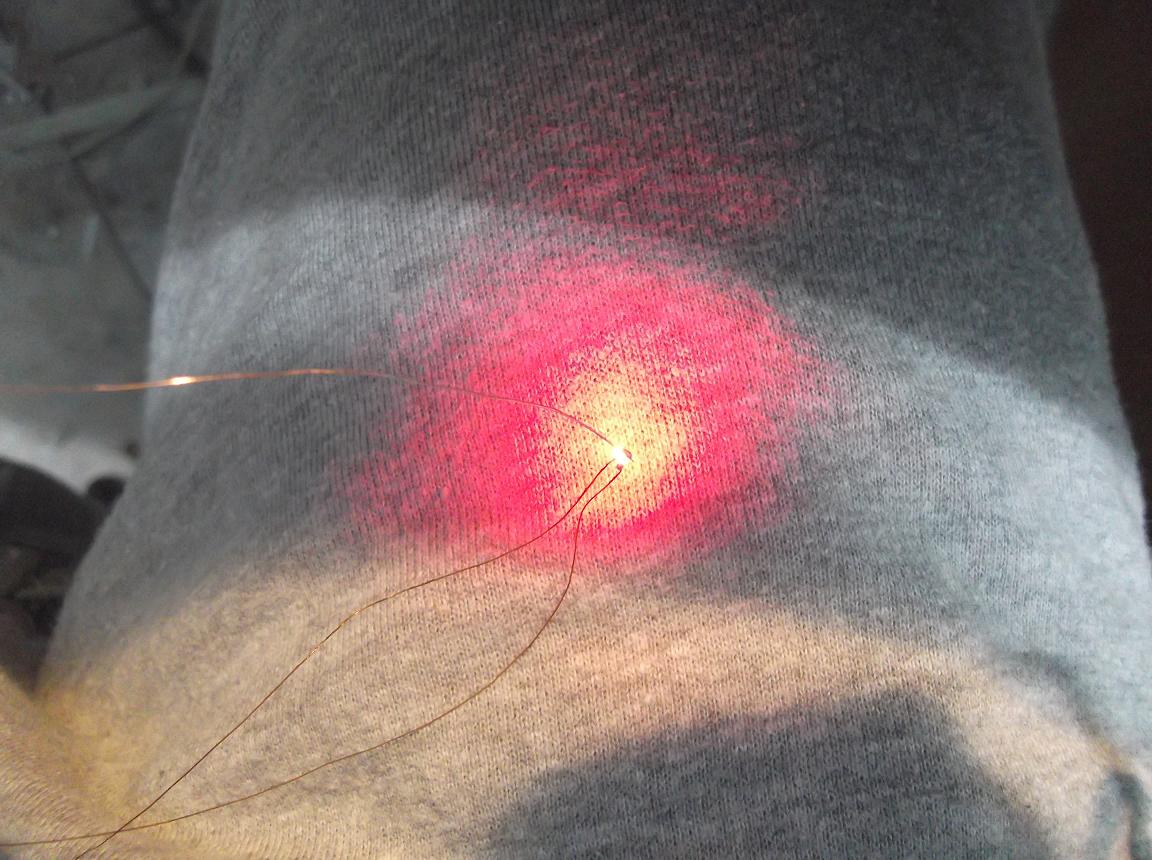

Intanto sono andato avanti.Ho saldato i micro led smd (davvero minuscoli )

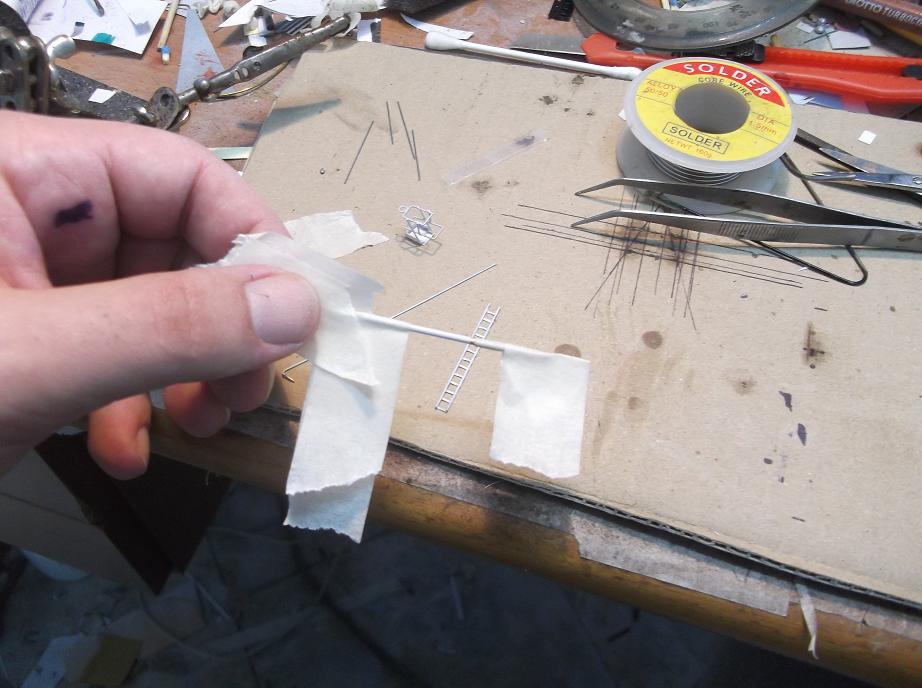

Ho dipinto il palo,con la classica banda nera antinfortunistica (alta 2 metri nella realtà)

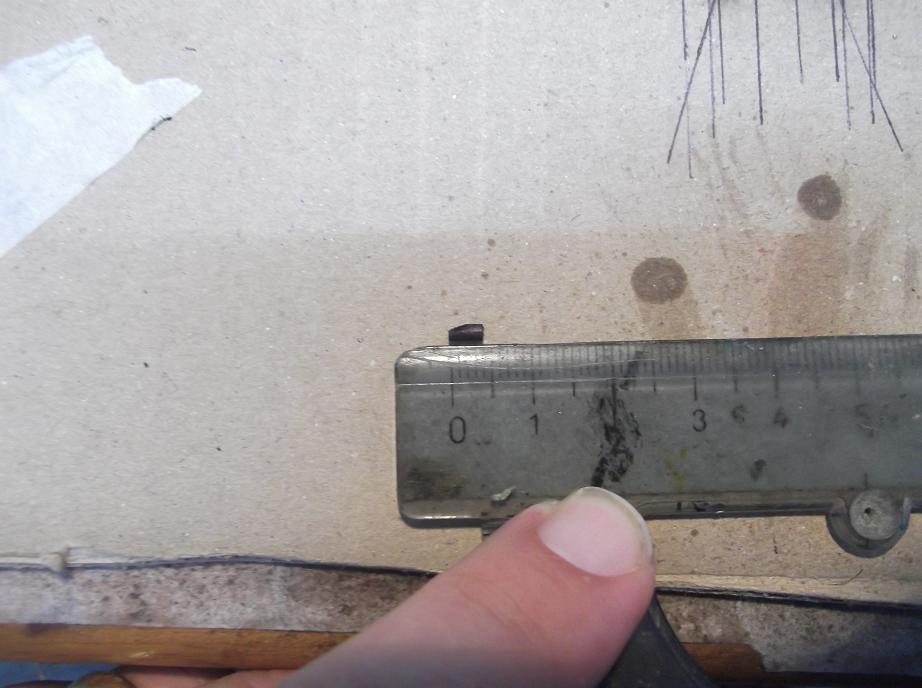

Ho ricreato il paraluce lungo 4 mm (perfetta scala 1:120)

Ho chiuso con un pò di stagno il forellino alto del palo.

Immagine:

158,18 KB

Immagine:

140,11 KB

Immagine:

134,36 KB

Immagine:

223,18 KB

Immagine:

225,21 KB

Immagine:

140,53 KB

Immagine:

154,26 KB

Immagine:

133,91 KB

Immagine:

131,91 KB

Immagine:

166,08 KB

Immagine:

173,67 KB

Immagine:

111,78 KB

[Egidio]

Ma come fai ??.............Semplicemente stupendoooo !!! Saluti. Egidio.

[adobel55]

Ottimo lavoro Alex.
Complimenti.
Ciao
Adolfo

[AXEL]

Grazie ragazzi!!!

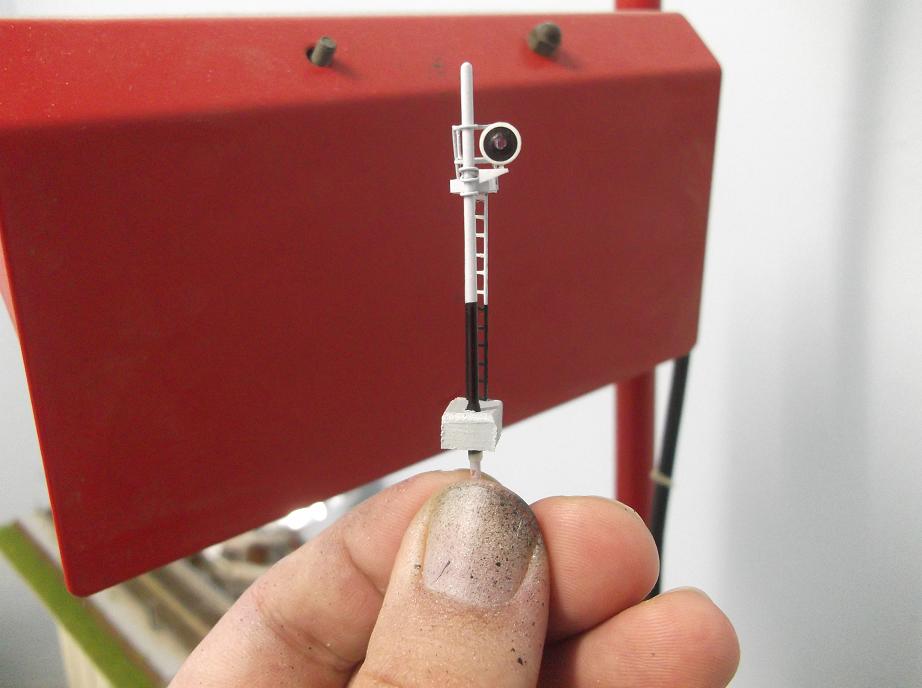

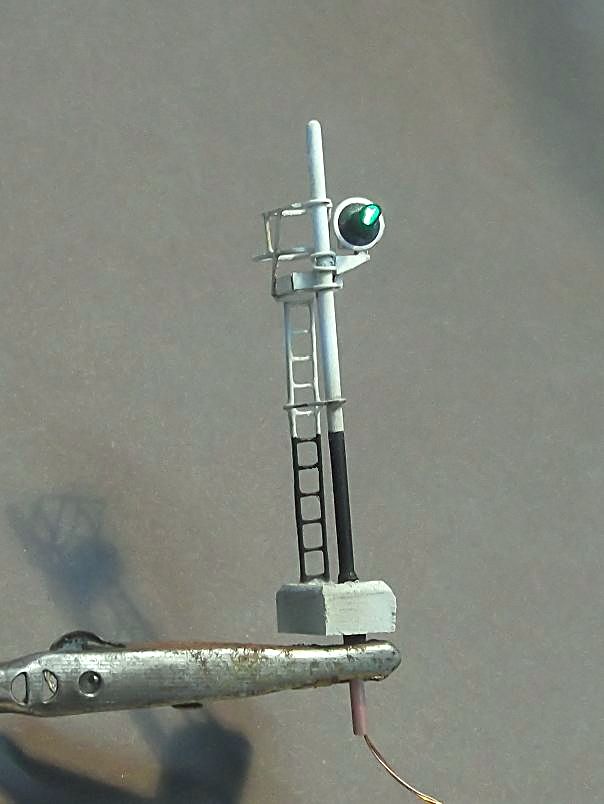

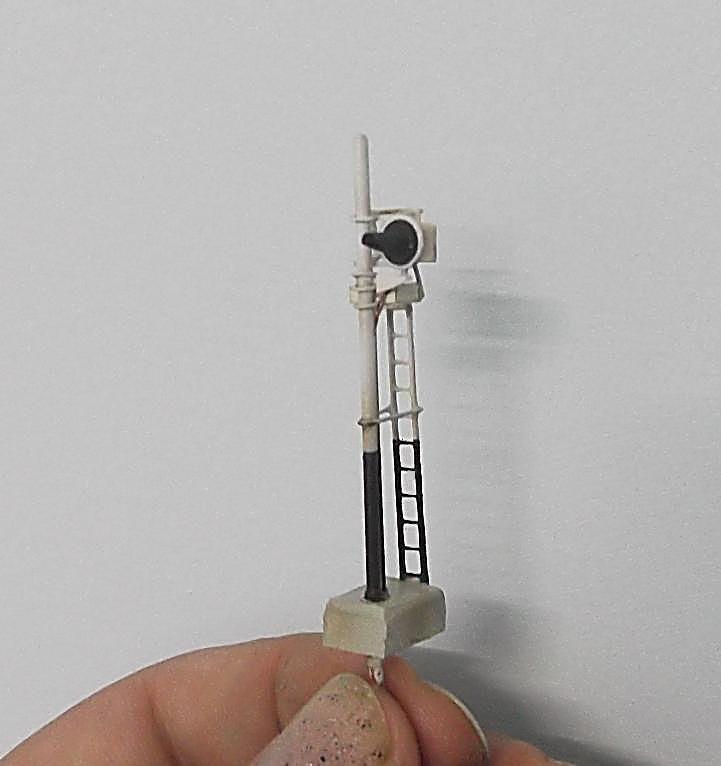

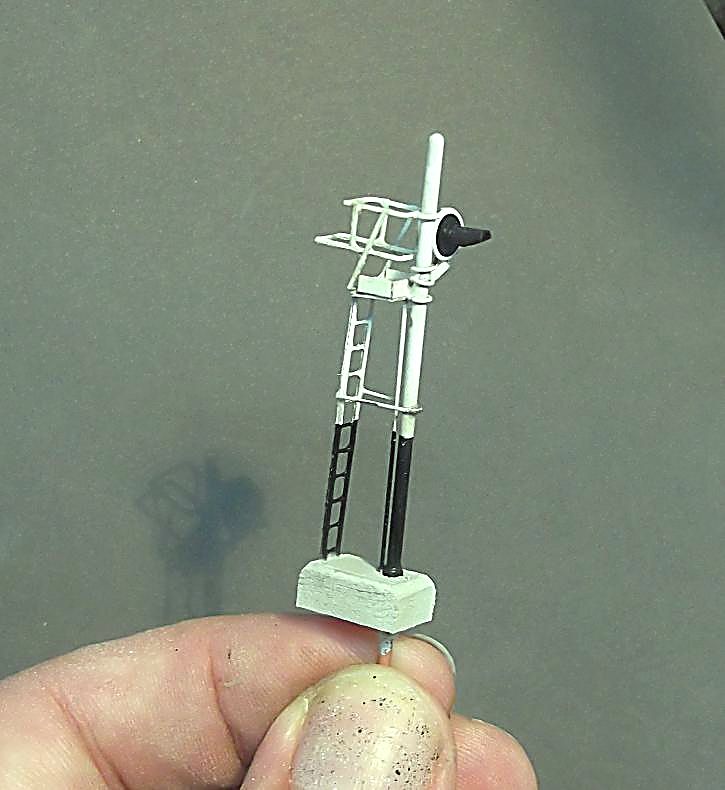

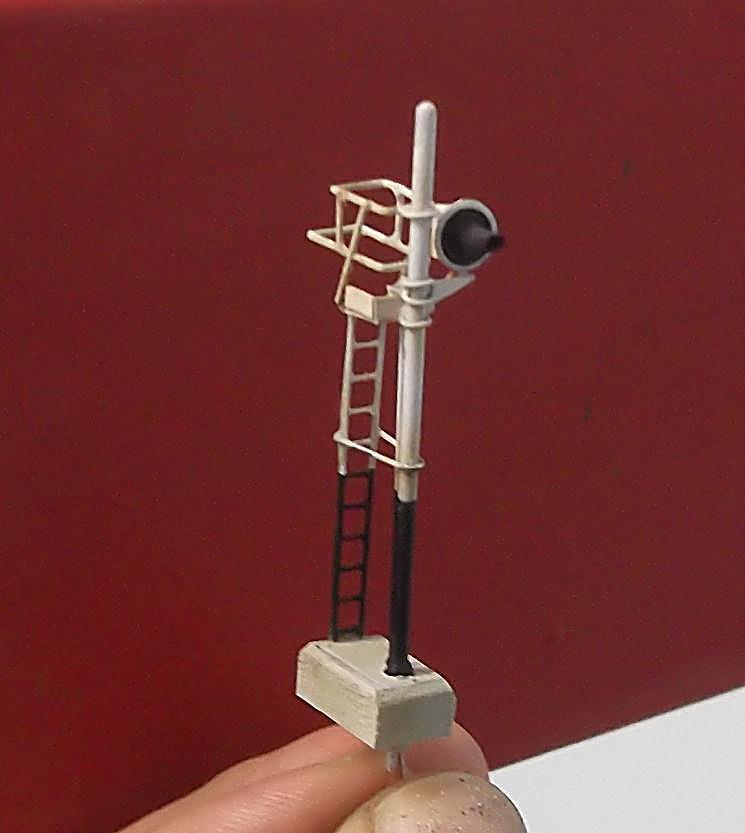

Ecco il segnale in scala TT terminato.E' il primo della mia vita.[:I]

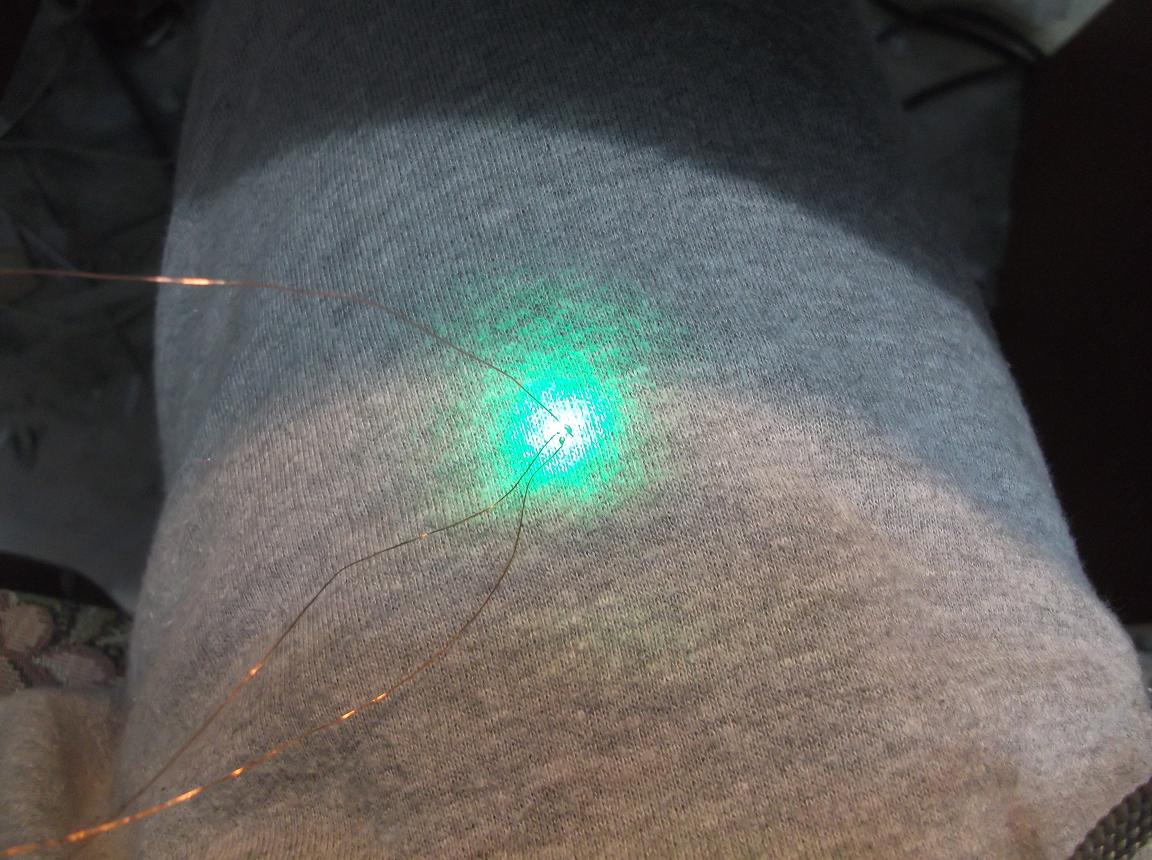

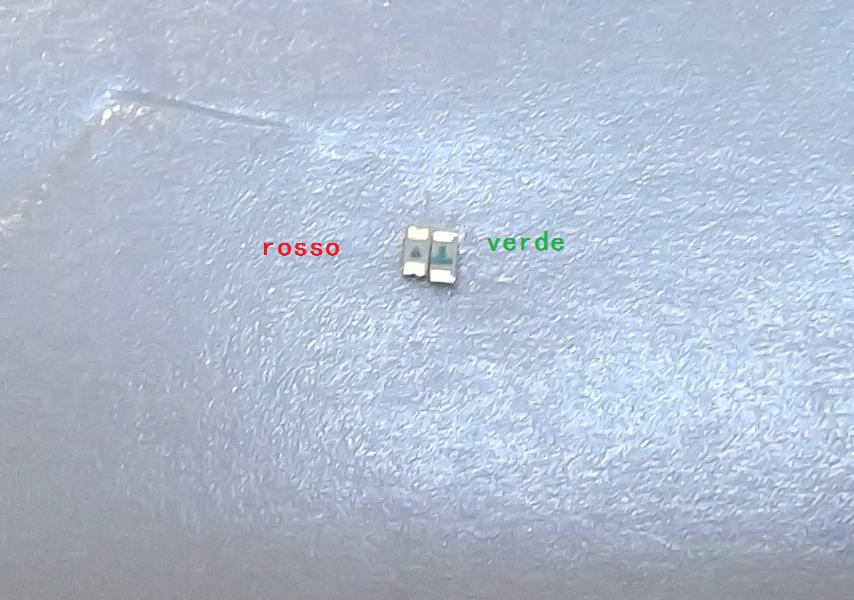

Come mio solito ho usato due led smd per avere una corretta tonalità del verde.Comunque proverò anche i led che mi ha consigliato Edgardo
Ho fatto anche una sporcatura ad aerografo,ma dalle foto si nota poco.

Immagine:

87,05 KB

Immagine:

109,36 KB

Immagine:

71,05 KB

Immagine:

71,73 KB

Immagine:

64,83 KB

[Egidio]

Davvero meraviglioso Alex !! Saluti. Egidio.

[adobel55]

Che dire, un ottimo risultato Alex.
Confido nel secondo, verrà ancora meglio.

Ciao.
Adolfo

[AXEL]

Davvero meraviglioso Alex !! Saluti. Egidio.

Che dire, un ottimo risultato Alex.
Confido nel secondo, verrà ancora meglio.

Ciao.
Adolfo

Grazie mille ragazzi.Sono felice che vi piaccia

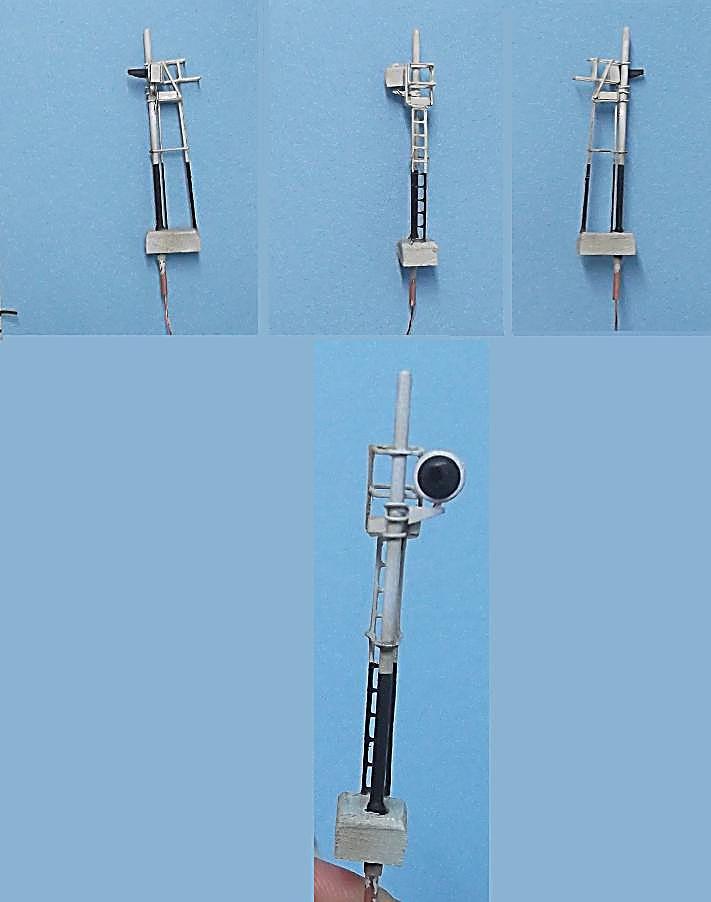

Ecco altre foto da altre angolazioni.

Immagine:

71,13 KB

[adobel55]

Alex,
non so se è un effetto ottico, ma la scatola dietro al disco mi sembra un pò grandina, sbaglio ?
Comunque complimenti.
Ciao.
Adolfo

[AXEL]

Alex,
non so se è un effetto ottico, ma la scatola dietro al disco mi sembra un pò grandina, sbaglio ?
Comunque complimenti.
Ciao.
Adolfo

Se vuoi posso provare a ridurla.Non c'è problema, i led sono abbastanza minuscoli.Dimmi tu

[adobel55]

Non voglio crearti problemi, però ridurla sarebbe meglio.
La riduzione, per me, sembrerebbe in larghezza e minima o nulla in altezza.
Comunque rimando a te la valutazione con le misure e foto del reale che hai.
Ciao e grazie.
Adolfo

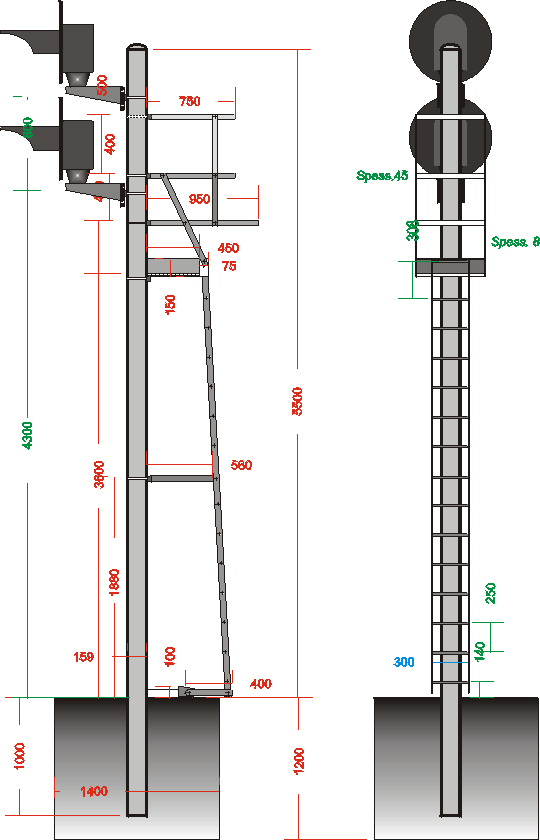

Allego una foto dove si vede la dimensione della scatola da un disegno però.

Immagine:

21,95 KB

[AXEL]

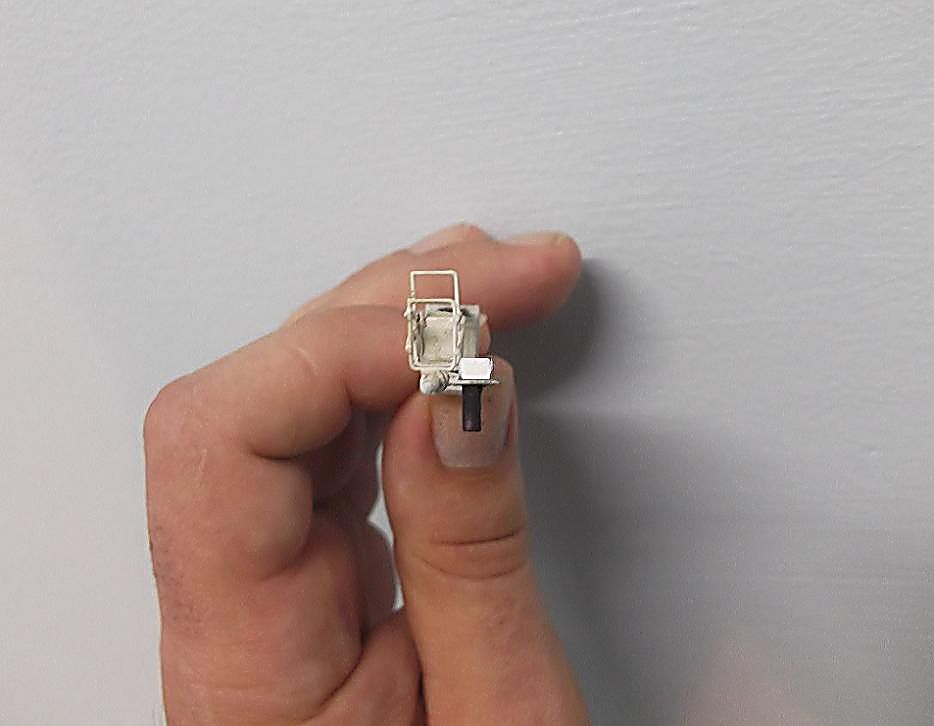

Allora Adolfo, ho controllato e sono riuscito a ridurre la cuffia di circa 1 millimetro e mezzo.Meno di così non si può.Anche se i led sono piccoli, è il cablaggio dei fili a fare spessore.Poi c'è da dire, che otticamente la cuffia appare grande, perchè la vela è in perfetta scala 1:120.A volte alcuni produttori di segnali (vedi quelli prodotti da MA Il Treno) aumentano i millimetri dei particolari riprodotti per tentare di dare più realismo alle proporzioni.Io invece ho preferito realizzare una vela esatta (essendo questa in primo piano) a discapito della cuffia.Comunque la cuffia, vista dal vivo, non disturba affatto l'aspetto complessivo del segnale.Fidati

In foto la nuova cuffia ancora da sporcare

Immagine:

68,87 KB

[adobel55]

OK Alex, ti ringrazio per l'impegno.
Va bene così.
Ciao e scusa se ti ho creato maggior lavoro.
A presto.
Adolfo

[AXEL]

Ma quale lavoro, per me è un divertimento.Anzi grazie a te che mi hai permesso di migliorare il segnale

[MrMassy86]

Bellissima realizzazione Alessandro, complimenti Massimiliano

[Luigi Voltan]

...mi pare non occorra dire altro....
