Carro Sgnss scala TT

[cybergianni]

Che bello Giacomo ! Potro' cosi' vederli li direttamente a Novegro..... Mi dici presso qusle stand sarai ?
Saluti. Egidio.

Ufficialmente allo stand CMP, ma i carri si spera gireranno regolarmente sul modulare TT, assieme alle E186 Linea
Giacomo

urca la miseria.. ma qui si fanno passi da gigante.. bene bene, sono ansioso di vederli dal vivo e mi raccomando: i container rigorosamente marchiati gasTT
ciao gianni

[jack94]

Allora, sto procedendo nel montaggio, per ora non ci sono stati grandi intoppi, ci sono delle piccole cose da correggere, di cui sto prendendo nota, per ora solamente estetiche e di poco conto.
Incredibilmente tutte le parti mobili sembrano andare bene, non ne ho ancora la certezza perchè non ho avuto modo di provare il tutto su dei binari (col rischio che tutte le buone cose crollino...).
Non sto ponendo troppa cura nel montaggio, in questo primo carro voglio solo vedere eventuali problemi di allineamento e incastro dei pezzi, ma sopratutto mi interessa la funzionalità; ho anche preferito tagliare alcuni particolari che si sarebbero comunque perduti nel montaggio brutale che sto facendo. Non sto ponendo neanche cura alle saldature, i prossimi saranno anche esteticamente più belli.
Lascio qualche foto d'insieme e poi particolari del cinematismo d'aggancio e del carrello

La "gondola" (si chiama così? boh)
Immagine:

83,01 KB

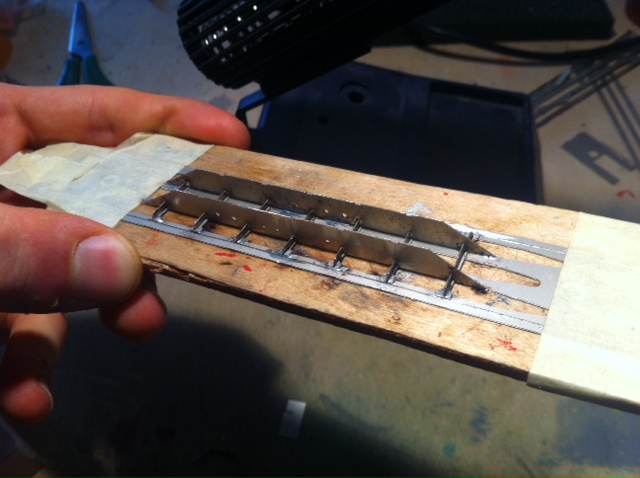

Sempre la gondola saldata al piano principale
Immagine:

100,6 KB

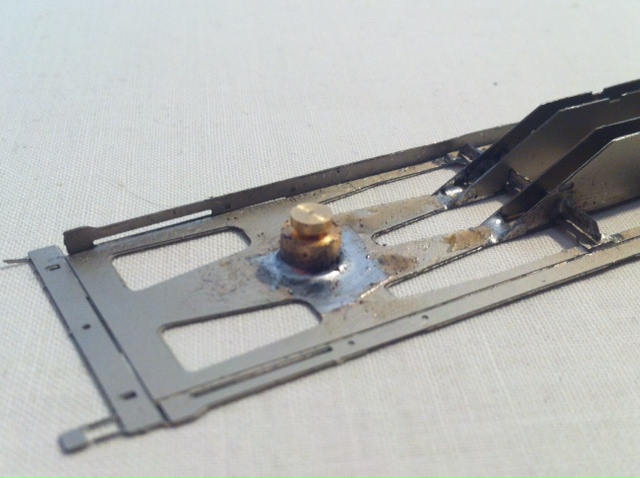

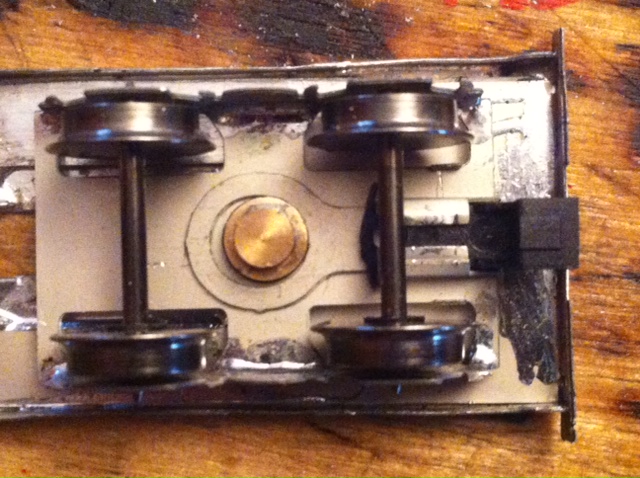

Dettaglio del perno di rotazione del carrello
Immagine:

105,44 KB

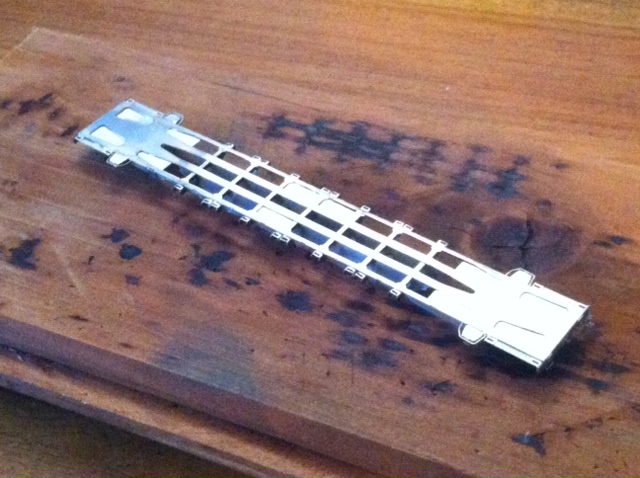

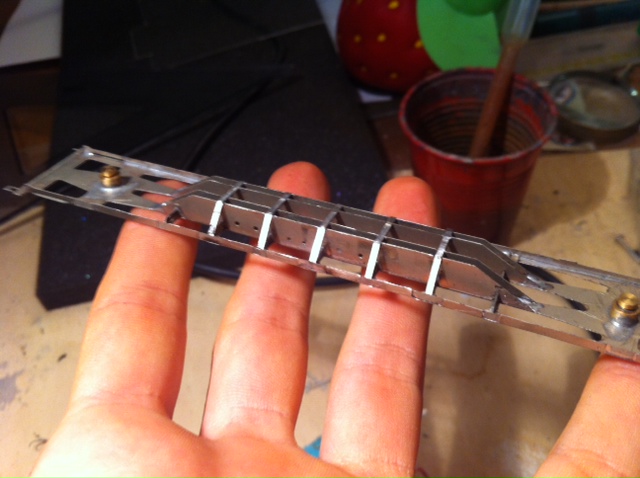

L'insieme del carro
Immagine:

99,38 KB

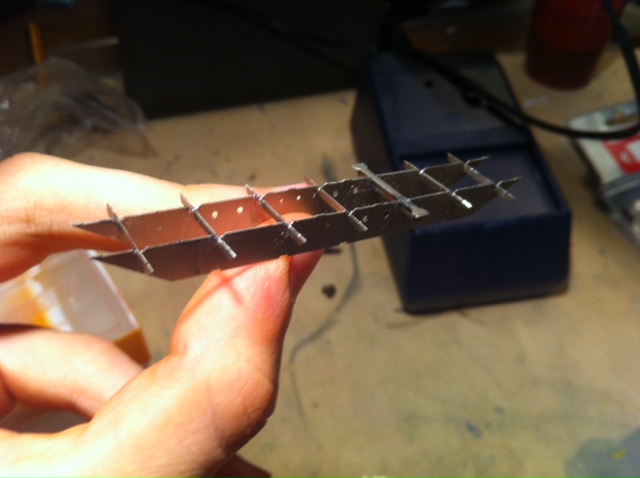

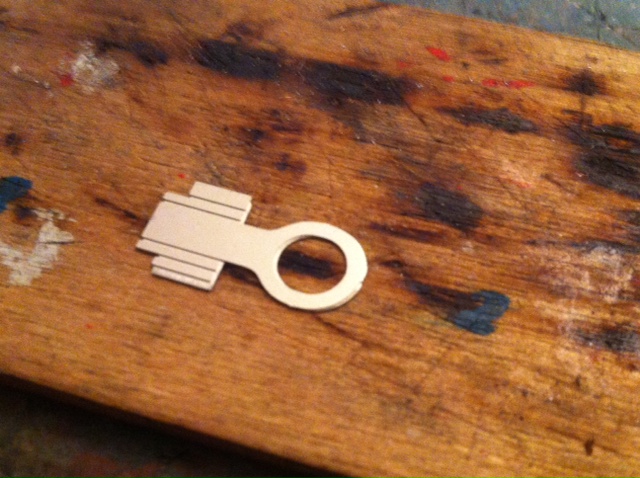

Il porta-portagancio
Immagine:

140,38 KB

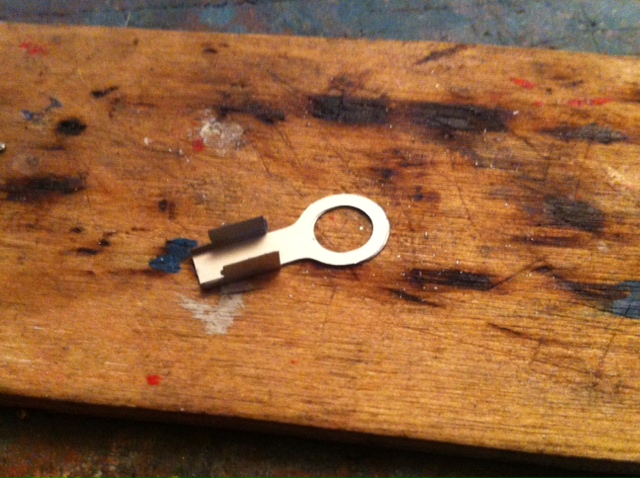

Il porta-portagancio piegato
Immagine:

146,74 KB

Finito, in teoria dovevano congiungersi le due alette, ma anche così va bene
Immagine:

153,03 KB

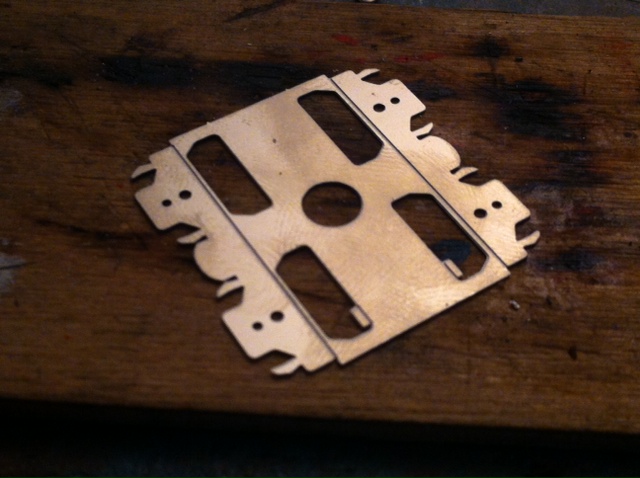

Carrello grezzo
Immagine:

104,83 KB

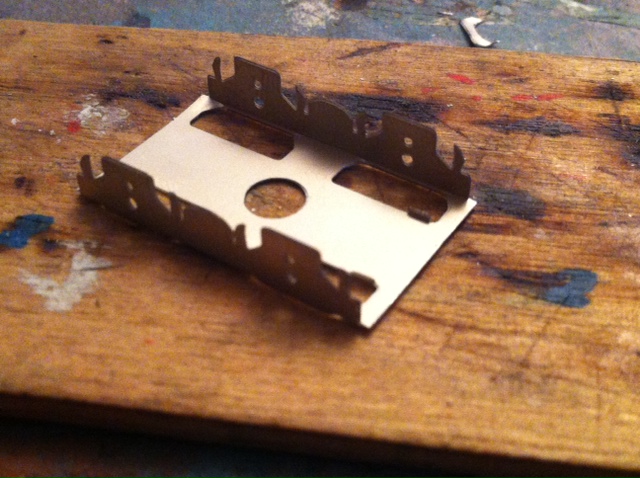

Carrello piegato
Immagine:

139,78 KB

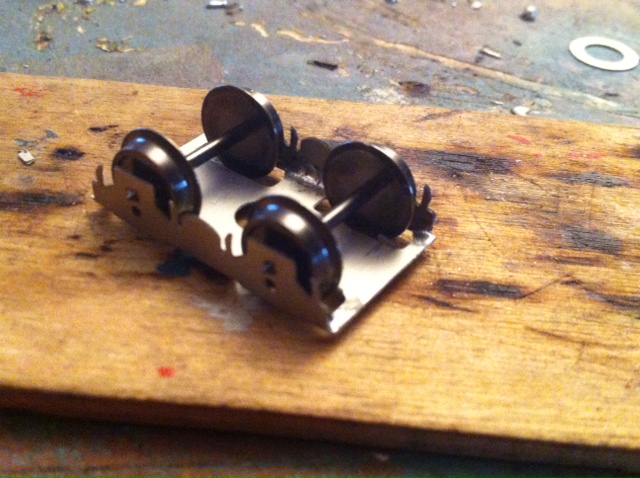

Carrello finito
Immagine:

144,53 KB

L'insieme carro-carrello-portagancio
Immagine:

152,33 KB

[giuseppe_risso]

Hai fatto un lavoro eccellente.
Veramente tantissimi, sinceri, complimenti.

[Edgardo_Rosatti]

Mi associo a Giuseppe.
Dalle foto sembra stia venendo proprio bene.
Complimenti anche da parte mia Giacomo

PS: chiedevi in merito alle difficoltà sulle piegature di pezzi molto lunghi ed anche io ho notato questo problema.
Montando il carro di lineamodel in scala 0 (FS SGGNSS per Trasporto Container), ho notato che le piegature delle parti longitudinali del telaio sono state realizzate con una incisione tratteggiata da entrambi i lati e non in mezza incisione da un lato solo.

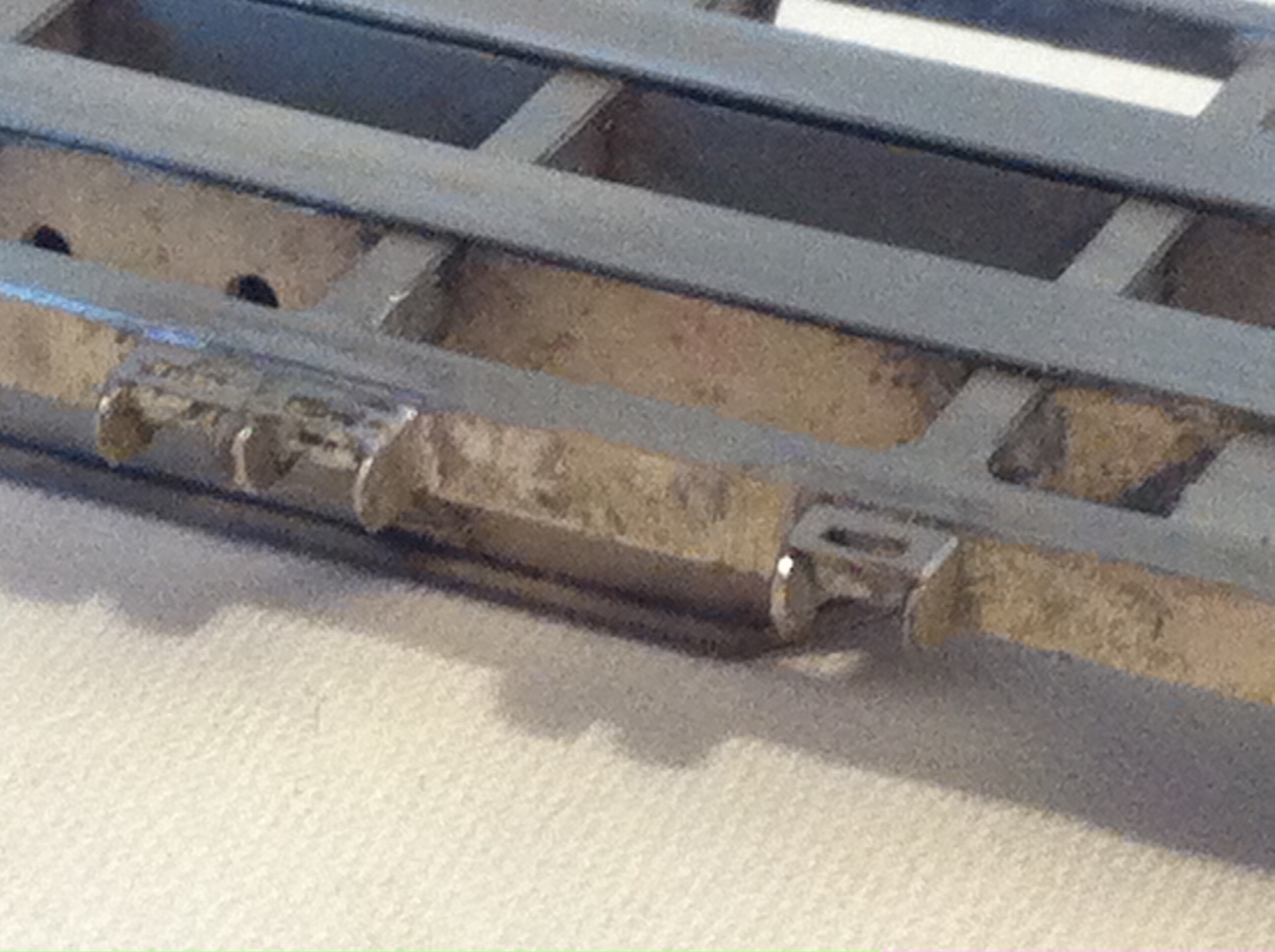

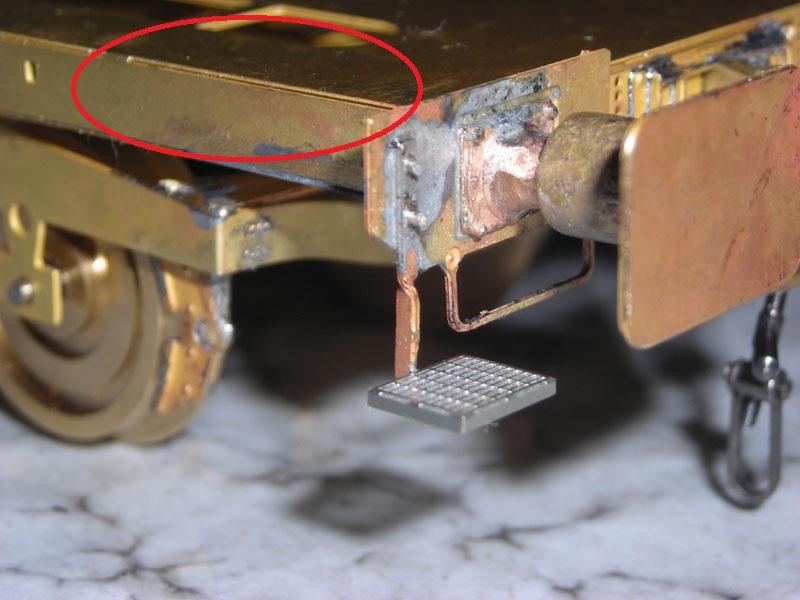

Dettaglio piega telaio:

118,22 KB

L'inconveniente è che si forma un piccolo vuoto nell'angolo della piegatura, ma la piega stessa è facilitata. Qui penso si tratti di una lastra da 3 o 4 decimi, ma non ne sono sicuro.

Ne sapete qualcosa in merito a questa tecnica?

[Egidio]

Bravo Giacomo, procedi davvero bene. Saluti. Egidio.

[giuseppe_risso]

Non conosco il modello di Lineamodel, ma la tecnica dell'incisione passante tratteggiata si usa, normalmente quando si è già in mezza incisione e si deve realizzare una linea di piega.
Non ci sarebbe possibilità mancando materiale.
Io stesso la uso per il musetto della E 424.
Il "tratteggio" si può stuccare o riempire di stagno.

[Riccardo]

CASPITA !!!
vedo ora gli sviluppi,
complimenTTi !!
Ottimo lavoro.

[jack94]

Grazie ancora per i complimenti, mi motivano a migliorare la qualità dei miei lavori.

Edgardo, ho presente la tecnica che usa Lineamodel, non mi dispiace, però è rischiosa su lastrine sottili. A suo tempo avevo deciso di fare semplicemente una linea di piegatura non passante; dopo Novegro e dopo aver montato questa pre-serie di carri, servirà fare una riflessione su quale soluzione sia la migliore, magari trovando un compromesso.
Questo è il dettaglio della stessa piega nel nostro carro.

Immagine:

321,84 KB

Il risultato non è malvagio, occorre solo cura e molta pazienza nel piegare.
Ciao
Giacomo

[Egidio]

Giacomo, continua cosi'. Vedo che hai comunque molta pazienza......anche se Novegro e' ormai alle
porte !! Forza che ce la farai. Saluti. Egidio.

[jack94]

Ciao a tutti
Dopo Novegro i carri sono ancora nelle loro scatole, ma in compenso io e Flavio ci siamo trovati per fare qualche riflessione: così come sono siamo abbastanza soddisfatti del risultato ottenuto finora, quindi abbiamo bisogno di capire il reale interesse. Premesso che non vogliamo trarre profitto, ma che ci è bastata l'esperienza, ci sarebbero delle lievi correzioni da fare: non sono correzioni sostanziali, ma di dettagli, dobbiamo rifare i disegni e poi i lucidi per le fotoincisioni. Non si tratta di un problema sul piano economico, ma su quello della convenienza in termini di tempo.
Qualcuno aveva già manifestato il suo interesse, ora avremmo bisogno di qualche numero un po' più preciso.
Ripeto, non è un discorso economico, ma vogliamo capire se vale la pena continuare oppure iniziare una nuova avventura.
Grazie per la disponibilità
Giacomo e Flavio

[gavinca]

Ciao Giacomo,
non ho capito bene la tua richiesta: se c'è interesse, nel senso che ti facciamo una simil-prenotazione, correggi gli errori e fai una nuova infornata, altrimenti passi ad un nuovo progetto ?

[jack94]

Ciao Carlo
Quello che hai detto è sostanzialmente corretto, ci terrei peró a precisare che la "prenotazione" non ci serve per motivi strani, ma solo per sapere se c'è qualcuno ancora interessato, non vorrei spendere un altro mese al computer a progettare qualcosa che poi nessuno vuole. Se invece nessuno si fa avanti, non ci facciamo problemi a sospendere il tutto senza paura di deludere le eventuali aspettative che qualcuno potrebbe avere nel nostro carro.
Non so se mi sto esprimendo in maniera corretta, spero che non arrivi un messaggio sbagliato.
Per qualsiasi chiarimento siamo a disposizione.
Ciao
Giacomo

[MrPatato76]

A me il progetto interessa molto!
Io sarei interessato ad averne 2 magari 3 da mettere in composizione alla mia "occhialuta" assieme agli altri pianali già in mio possesso!
Inoltre sarebbe un peccato sospendere il lavoro di messa a punto del progetto quando manca così poco....

[gavinca]

Ciao Carlo
Quello che hai detto è sostanzialmente corretto, ci terrei peró a precisare che la "prenotazione" non ci serve per motivi strani, ma solo per sapere se c'è qualcuno ancora interessato, non vorrei spendere un altro mese al computer a progettare qualcosa che poi nessuno vuole. Se invece nessuno si fa avanti, non ci facciamo problemi a sospendere il tutto senza paura di deludere le eventuali aspettative che qualcuno potrebbe avere nel nostro carro.
Non so se mi sto esprimendo in maniera corretta, spero che non arrivi un messaggio sbagliato.
Per qualsiasi chiarimento siamo a disposizione.
Ciao
Giacomo

Ora è chiaro, forse io sono stato un po' troppo diretto.
Ti confermo che a me interessa, ho sempre qualche dubbio sulle mie capacità a montarli ma finchè non si prova ....
Mi sembra che da una lastrina si ricavano 3 carri quindi ne prenoterei una.

[giuseppe_risso]

Almeno una mi piacerebbe montarla .

[Edgardo_Rosatti]

Mi aggiungo anche io per una lastrina.

[Riccardo]

Giacomo e Flavio,
Il vostro è un'oTTimo lavoro !!!
Anch'io entro nellea prenotazione ....

[jack94]

Bene, ci fa piacere che siete ancora interessati al nostro lavoro, continueremo a lavorare su questo carro, vi teniamo aggiornati man mano che andiamo avanti. Intanto siamo riusciti a fare qualche prova di circolabilità che non eravamo riusciti a fare a Novegro e siamo rimasti molto soddisfatti, ma dovremo fare ancora qualche test approfondito, per ora ci siamo limitati ad un ovale, vorrei postare anche un video ma al momento la connessione non me lo permette, appena risolvo, arriva.
A presto
Giacomo

[58dedo]

riprendo la discussione e anche senza assoluta esperienza potrei essere interessato ad almeno 2 lastrine. l'idea di creare un convoglio di container cisterna mi intrippa sempre più. Quindi aspetto gli aggiornamenti.

[jack94]

Grazie Diego
Approfitto per informarvi che il progetto sta andando regolarmente avanti, abbiamo finito il disegno Autocad, manca solo la definizione dei particolari in fusione, non voglio fare promesse su quando saranno pronti, ma siamo a buon punto

Giacomo

[jack94]

Ciao a tutti
dopo molto tempo, mi rifaccio vivo con novità importanti....

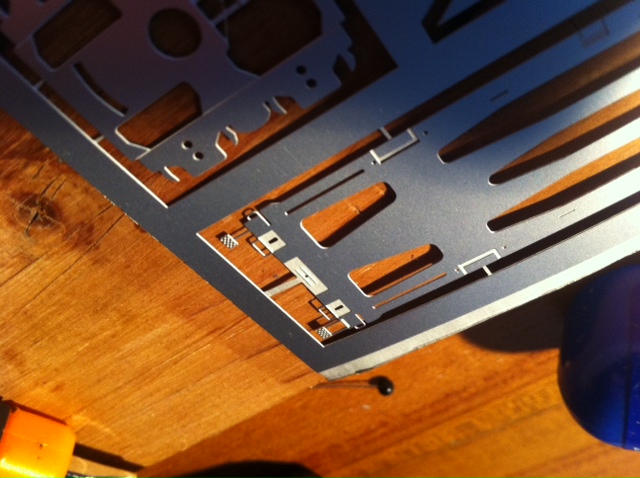

Finalmente abbiamo ritirato le lastrine con la seconda versione di questo carro; sono stati modificati molti pezzi, anche se l'insieme andava bene, c'erano tanti piccoli dettagli da sistemare, delle misure da adeguare e miglioramenti in generale.
Ho già montato un carro e ho verificato che è quasi tutto a posto, ovviamente le forme sono le stesse, ma è sicuramente più facile da montare.
Purtroppo non avevo ancora i perni dei carrelli nuovi, quindi solo per questo ho usato quelli vecchi "adeguati" con delle rondelle.

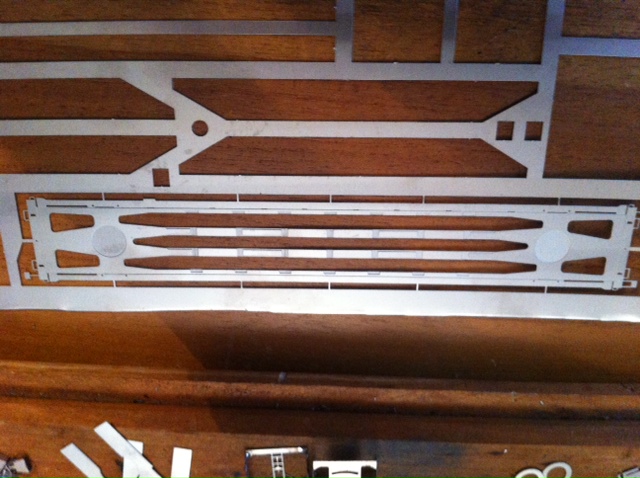

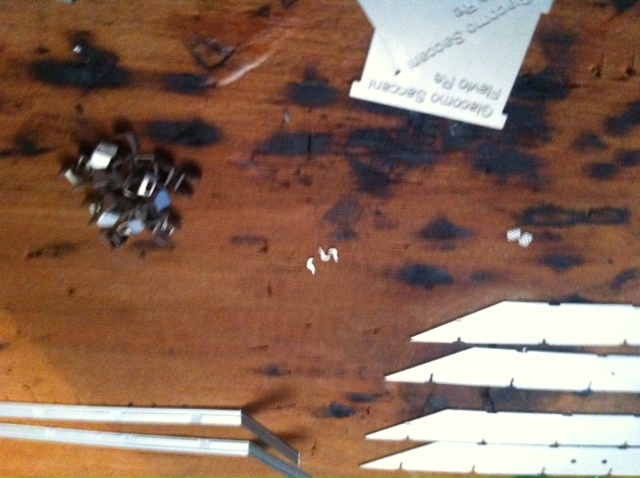

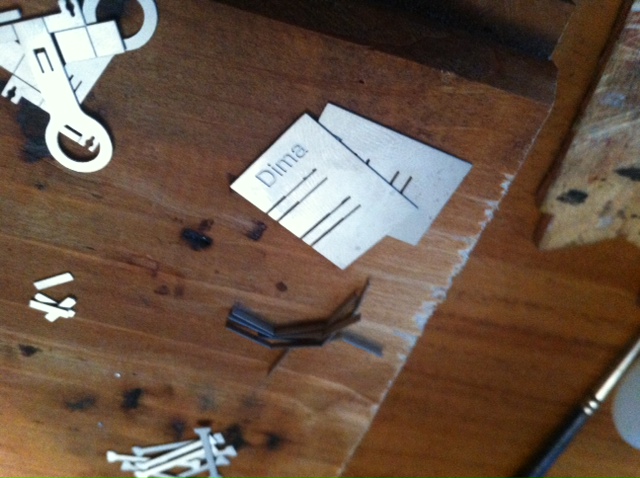

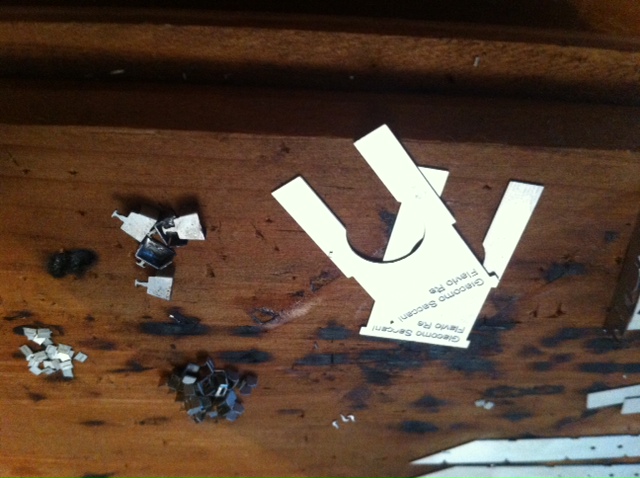

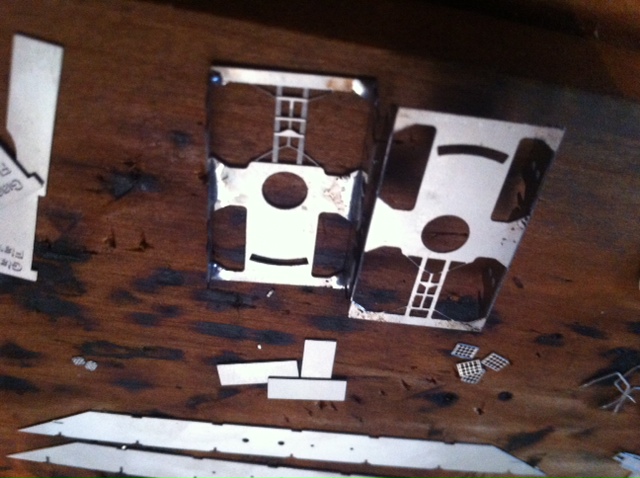

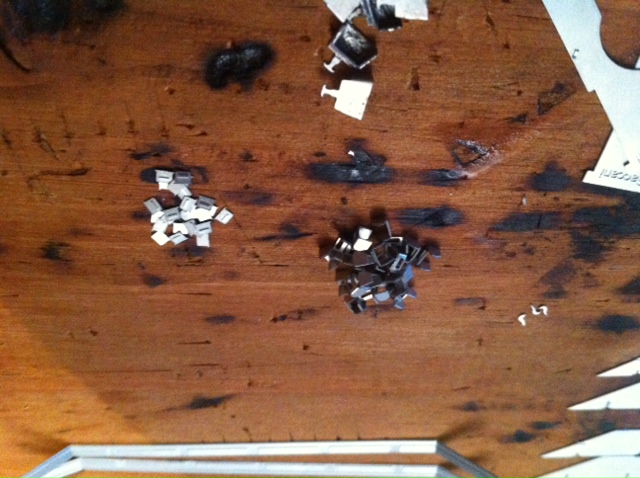

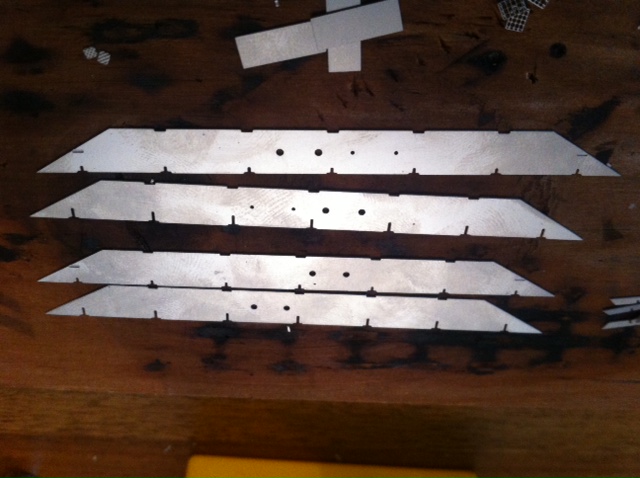

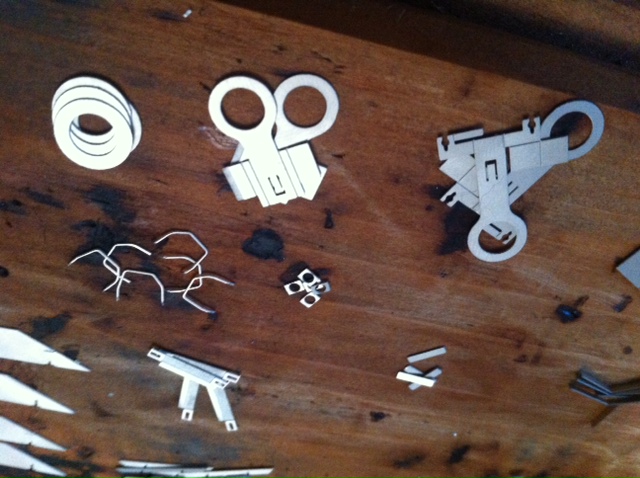

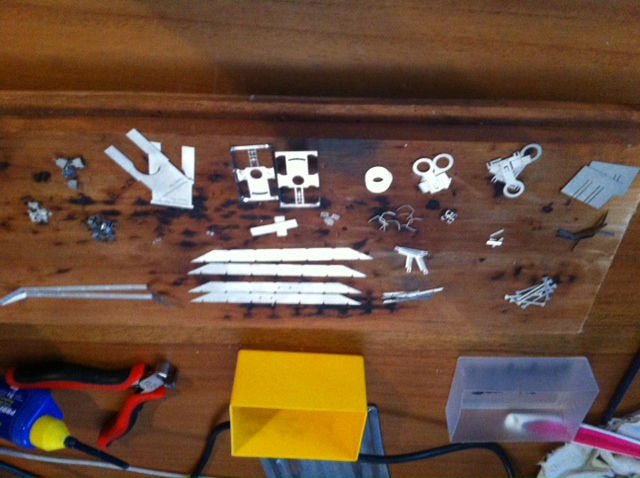

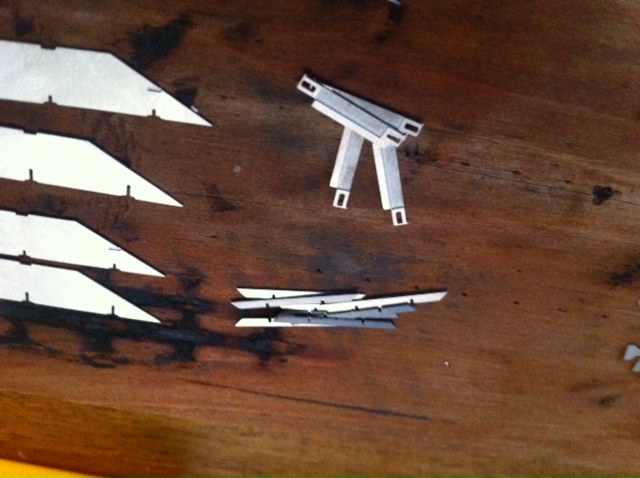

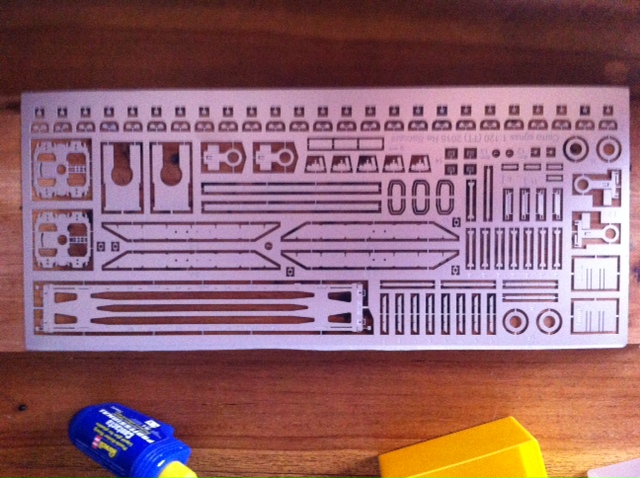

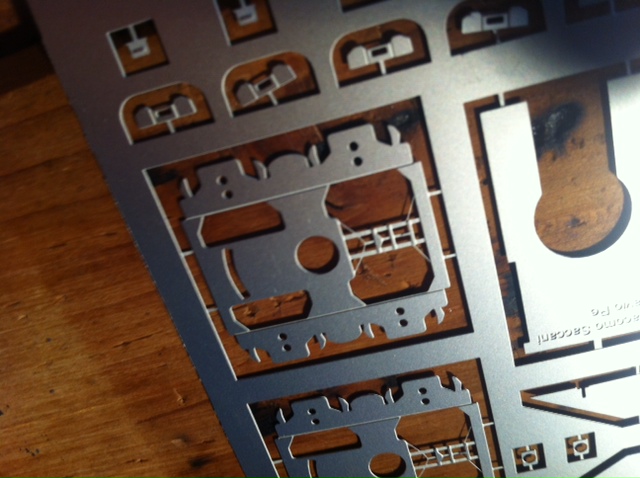

Vi lascio alle foto...le prime si riferiscono al carro che ho montato,poi varie foto dei vari pezzi (ben 125!) rifinti e pronti per essere montati, e cercherò di fare uno 'step-by-step'.

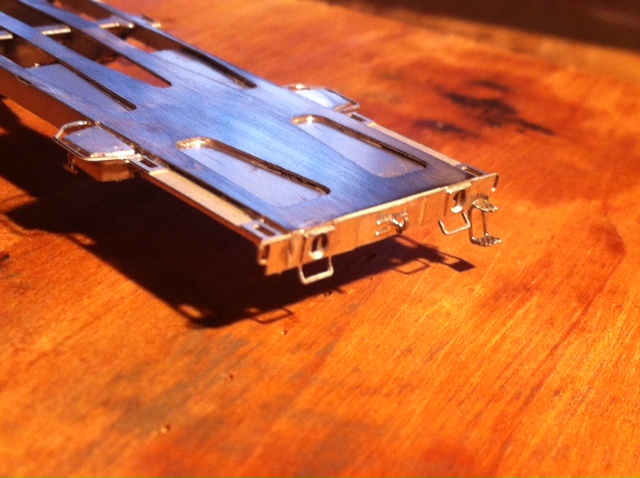

Immagine:

103,97 KB
Immagine:

139,34 KB
Immagine:

128,25 KB
Immagine:

149,87 KB

Immagine:

114,48 KB

Immagine:

123,36 KB

Immagine:

131,79 KB

Immagine:

103,14 KB

Immagine:

117,99 KB


Immagine:

137,27 KB


Immagine:

126,55 KB


Immagine:

122,73 KB


Immagine:

131,31 KB


Immagine:

118,08 KB

Immagine:

116,5 KB

Immagine:

120,04 KB

Immagine:

117,55 KB

A presto
Giacomo

[jack94]

Non so perchè mi mette le foto al contrario, io le vedo dritte....

Comunque metto anche questo video che mi ero scordato di inserire quando avevo montato la prima versione...

[Andrea]

Bene Giacomo, direi che va come una scheggia.
Anch'io vedo le foto al contrario, poi provo a girarle.
Ciao.

[MrPatato76]

Ottimo lavoro ragazzi!!!

[gavinca]

Bene !!
